课程设计试验报告三人表决器
三人表决器、五人表决器的实验报告
三人表决器、五人表决器的实验报告
一 实验目的
1.熟悉Quartus II 软件的基本操作
2.学习使用Verilog HDL 进行设计输入
3.逐步掌握软件输入、编译、仿真的过程 二 实验说明
三人表决器真值表：
输入信号
输出信号
B1 B2 B3 u 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1
1
1
1
逻辑表达式：U=
b1
b2 voter u
本次实验是要设计一个三人表决器。
该电路应有两个数据输入端口b1,b2,b3，电路的输出端口为voter(u
三实验要求
1、完成三人表决器的Verilog HDL程序代码输入并进行仿真
2、采用结构描述方式和数据流描述方式
3、完成对设计电路的仿真验证
四、实验过程
（1）三人表决器：
程序代码
仿真结果
五人表决器：
程序代码
仿真结果
五、实验体会
通过三人表决器和五人表决器的设计，使我们更加熟悉Quartus 软件进行数字系统设计的步骤，以及运用Verilog HDL进行设计输入，并掌握三人表决器和五人表决器的逻辑功能和设计原理，逐步理解功能仿真和时序仿真波形。
三人表决器和五人表决器大体相似，并没有太大的区别。
三人表决器报告
三人表决器报告1. 摘要本文档是对三人表决器的详细报告，包括设计原理、功能特点以及使用场景等方面的介绍。
三人表决器是一种基于多人决策的工具，通过对多个人的表决结果进行统计和分析，以实现决策的公平和有效。
2. 引言在现实生活中，决策常常需要多个人共同参与。
然而，在多人参与的决策过程中，可能会出现意见不统一、讨论难以达成共识的情况。
三人表决器的出现能够帮助解决这类问题。
三人表决器是一种简单而又有效的工具，可以帮助多个人快速完成决策过程，并保证最终结果的公平和合理性。
3. 设计原理三人表决器的设计基于以下原理：3.1. 多数决原则三人表决器采用的是多数决原则。
也就是说，在决策过程中，只有获得多数人的支持才能最终采取行动。
这样做的好处是能够避免因为个别人的意见而导致决策失去公正性和有效性。
3.2. 匿名投票为了保证每个人能够真实地表达自己的意见，三人表决器采用匿名投票的方式，即投票参与者的身份不会被泄露。
这种设计可以有效地防止潜在的压力或影响对投票结果的干扰。
4. 功能特点三人表决器具有以下功能特点：4.1. 快速决策三人表决器的设计目标之一是能够快速进行决策。
参与者只需在规定的时间内投票，即可得出最终结果，避免无限的讨论和拖延。
4.2. 可视化结果三人表决器可以通过可视化方式展示投票结果。
这样可以让参与者直观地了解整体的投票情况，有助于各方更好地理解和接受最终结果。
4.3. 定制化选项三人表决器支持定制化选项，即参与者可以根据需要设定不同的选项。
这样能够更好地适应不同场景下的决策需求。
5. 使用场景三人表决器适用于以下场景：5.1. 团队决策在团队中，常常需要进行一些重要的决策，如项目方向、资源分配等。
使用三人表决器可以帮助团队成员快速达成共识，减少决策时间。
5.2. 会议投票在会议期间，可能会出现一些需要快速决策的问题，如提案通过与否、预算审批等。
通过使用三人表决器，可以高效地完成这些决策过程。
5.3. 民主决策在一些组织或社区中，民主决策是一种重要的决策方式。

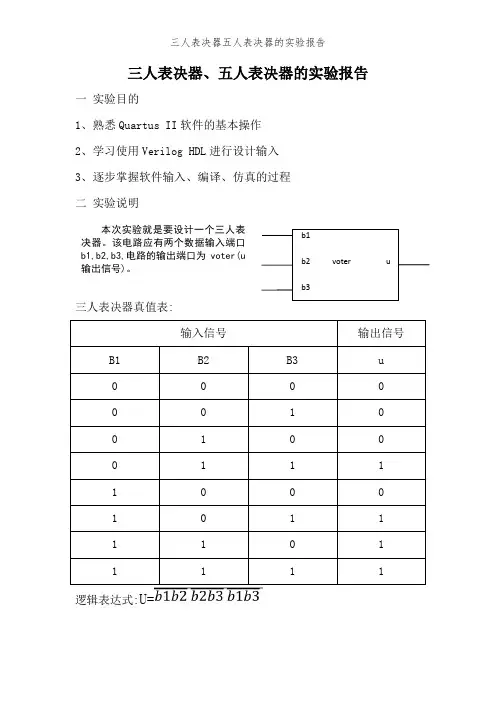

三人表决器五人表决器的实验报告
三人表决器、五人表决器的实验报告
一 实验目的
1、熟悉Quartus II 软件的基本操作
2、学习使用Verilog HDL 进行设计输入
3、逐步掌握软件输入、编译、仿真的过程 二 实验说明
三人表决器真值表:
输入信号
输出信号
B1 B2 B3 u 0 0 0 0 0 0 1 0 0 1 0 0 0 1 1 1 1 0 0 0 1 0 1 1 1 1 0 1 1
1
1
1
逻辑表达式:U=
b1
b2 voter u
b3
本次实验就是要设计一个三人表决器。
该电路应有两个数据输入端口b1,b2,b3,电路的输出端口为voter(u 输出信号)。
三实验要求
1、完成三人表决器的Verilog HDL程序代码输入并进行仿真
2、采用结构描述方式与数据流描述方式
3、完成对设计电路的仿真验证
四、实验过程
(1)三人表决器:
程序代码
仿真结果
五人表决器:
程序代码
仿真结果
五、实验体会
通过三人表决器与五人表决器的设计,使我们更加熟悉Quartus 软件进行数字系统设计的步骤,以及运用Verilog HDL进行设计输入,并掌握三人表决器与五人表决器的逻辑功能与设计原理,逐步理解功能仿真与时序仿真波形。
三人表决器与五人表决器大体相似,并没有太大的区别。
课程设计试验报告三人表决器
武汉纺织大学《数字逻辑》课程设计报告题目：三裁判表决器院系：数学与计算机学院专业班级：计科094学号：0904681223学生姓名：李勤指导教师：朱勇2011年 5 月20 日2一、 引言通过对传统数字电路的设计，掌握对数字逻辑设计概念的熟悉。
二、系统介绍：主要仪器是TOS-2数字电路实验系统。
选用的芯片是74LS151 8-1数据选择器。
通过设计好的逻辑表达式，在TOS--2数字电路上选择好个个需要连入的拐脚，进行连线。
实现三人表决器的功能。
三、设计任务及设计原理：引脚图功能表设计有三个变量输入A ,B C ，二个输出 W ,F,其中F=W ，逻辑表达式： F=ABC C AB C B A BC A +++。
A,B,C 通过三个开关相接，把D0---D7设置好之后， 16 15 14 13 12 11 10 974LS1511 2 3 4 5 6 7 8V CC D 4 D 5 D 6 D 7 A 0 A 1 A 2D 3 D 2 D 1 D 0 Y Y S GND 输 入输 出D A 2 A 1 A 0 S Y Y × × × × 1D 0 0 0 0 0D 1 0 0 1 0D 2 0 1 0 0D 3 0 1 1 0D 4 1 0 0 0D 5 1 0 1 0D 6 1 1 0 0D 7 1 1 1 00 1D 0 0D D 1 1D D 2 2D D 3 3D D 4 4D D 5 5D D 6 6D D 7 7D数学与计算机学院硬件课程设计报告就可以通过调节开关来输入。
输出接到一个LED灯，如果通过，那么灯就亮，否则的话，灭。
74LS1510 GA AB BC CD0D1 Y Y0 D3D3 WD41 D5D6D7方法之一四、代码清单：（机房答辩,提交代码）只需要连线，无代码。
五、程序调试心得体会：第一次线连接好之后，首先试验的是逻辑功能的正确性。
三人表决器电路设计实验报告小红书
三人表决器电路设计实验报告小红书本文主要介绍三人表决器电路设计实验报告，该实验旨在设计一种能够实现多人表决并且可以显示表决结果的电路。
实验采用了数字电路设计的相关知识和技术，最终成功实现了预期的功能。
以下是实验的详细过程和结果展示。
一、实验背景三人表决器是一种可以用来处理多人表决的电路，通过设计能够实现多人表决并根据表决结果显示不同的反馈。
该电路可用于各种投票场合，如会议室、学生议会或大型活动等。
二、实验原理三人表决器电路由多个基本组件构成，包括开关、计数器、显示器等。
主要原理是通过开关输入的二进制编码来计数，然后根据计数结果来显示不同的反馈。
由于本实验是基于数字电路设计，涉及了二进制算术、逻辑运算以及组合电路等相关知识。
三、实验材料和步骤实验所需材料：（1）开发板：FPGA开发板（2）元器件：LED灯、计数器模块、开关、电路板实验步骤：（1）原理和电路设计确定并使用EDA软件进行电路图设计。
（2）电路原型制作，验收并进行调试（3）连接电路，在开发板上植入（或flash）bit文件。
（4）将开关、LED灯和计数器模块等电路元件安装在电路板上。
（5）通过开关输入不同的二进制编码，以观察显示器的反馈结果。
四、实验结果分析在实验进行过程中，我们成功地完成了电路的设计、制作和测试，并达到了预期的实验目的。
在实验中，我们通过FPGA开发板编写了硬件描述语言（HDL）来描述电路，并成功将其烧录进开发板中。
在测试的过程中，我们使用了开关来输入二进制编码，并且观察到了不同的计数结果。
同时，我们还观察到了预期的反馈结果，包括LED灯逐个亮起、提示声音和不同的计数显示。
总结：本次实验成功地实现了三人表决器电路设计的目的，我们通过HDL 语言进行了电路设计，利用开发板和相关元器件完成了电路的制作，并通过实验测试获得了较好的实验结果。
该实验不仅增强了我们对数字电路设计的理解和实践能力，同时也扩展了我们的应用技能，有助于提高实际工作中数字电路设计的水平。
三人表决项目报告
三人表决器项目报告系别：专业：姓名：指导老师：学号：摘要本次设计的三人表决器，是投票系统中的客户端，是一种代表投票或举手表决的表决装置。
表决时，与会的有关人员只要按动各自表决器上“赞成”“反对”。
在三人表决器中三个人分别用开关SW1、SW2、SW3的状态来表示自己的意愿。
1、项目功能三个人分别用手指拨动开关SW1、SW2、SW3来表示自己的意愿，如果对某决议同意，各人就把自己的指拨开关拨到高电平，不同意就把自己的指拨开关拨到低电平。
表决结果用LED（高电平亮）显示，如果两个及其两个以上通过那么实验板上LED灯亮，如果没有人通过或者只有一人通过没通过则不亮。
2、项目目标1. 熟悉逻辑函数的表示方法与化简方法；2. 正确理解数字电路的要求，能知道与门、或门、非门的含义。
3. 了解要用到的每个芯片的引脚是什么门电路并且运用。
3、实验器材：输入输出模块,面包板,芯片74LS20、74LS00、74LS138、74LS153，导线四、实验步骤1、得出真值表和卡诺图设：A、B、C分别代表三个输入,同意为1,不同意为0;Y为输出,通过为1,不通过为0。
有真值表可得出卡诺图如下：由卡诺图可知化简后表达式如下：Y=BC+AC+AB2、设计电路，接入输入输出模块进行试验方案一：芯片74LS00与74LS2074 LS00是四-二输入与非门，它内部有四个与非门，每个与非门有两个输入端、一个输入端。
74 LS20是二-四输入与非门，它内部有两个与非门，每个与非门有四个输入端、一个输出端。
74 LS00、74 LS20引脚及内部电路图（1-1）图1-1： 74LS00 74 LS20 电路图接法如下：74LS00的VCC与74LS20的VCC接5V的直流电，两块芯片的7脚都接地；74LS00的1、13脚接输入端A；2、5脚接输入端B；4、12脚接输入端C。
74LS的11、3、6脚接在74LS20的1、2、4脚上；74LS20的6脚为输出Y。
实验五 三人表决器实验报告
实验五三人表决器实验报告一、实验目的本次实验的主要目的是设计并实现一个三人表决器，通过逻辑门电路来判断三个输入信号的多数情况，从而输出相应的表决结果。
通过这个实验，我们将深入理解数字逻辑电路的基本原理和设计方法，提高我们的电路分析和设计能力。
二、实验原理三人表决器的功能是当有两个或三个输入为“1”时，输出为“1”；否则，输出为“0”。
我们可以使用逻辑门电路来实现这个功能。
首先，我们可以使用与门和或门来构建这个电路。
将三个输入信号分别标记为 A、B、C。
我们先将 A、B 进行与运算，得到结果 D；再将 B、C 进行与运算，得到结果 E；然后将 A、C 进行与运算，得到结果 F。
接着，将 D、E、F 进行或运算，得到结果 G。
最后，将 G 再进行一次非运算，就得到了最终的表决结果 Y。
其逻辑表达式为：Y ＝（（A ∧ B）∨（B ∧ C）∨（A ∧ C））。
三、实验器材1、数字电路实验箱2、 74LS00 四 2 输入与非门芯片3、 74LS08 四 2 输入与门芯片4、 74LS32 四 2 输入或门芯片5、导线若干四、实验步骤1、按照实验原理，在数字电路实验箱上连接电路。
将 74LS00、74LS08 和 74LS32 芯片插入相应的插槽中，并使用导线将各个芯片的引脚连接起来，形成完整的三人表决器电路。
2、连接输入信号。
将三个开关分别连接到 A、B、C 输入端口，用于模拟三个表决人的表决情况。
3、观察输出结果。
打开实验箱电源，通过拨动三个开关的状态（“0”表示反对，“1”表示赞成），观察输出端口的指示灯状态，以确定表决结果。
4、记录实验数据。
分别记录不同输入组合情况下的输出结果，并填写在实验表格中。
五、实验数据及结果分析｜输入 A ｜输入 B ｜输入 C ｜输出 Y ｜｜｜｜｜｜｜ 0 ｜ 0 ｜ 0 ｜ 0 ｜｜ 0 ｜ 0 ｜ 1 ｜ 0 ｜｜ 0 ｜ 1 ｜ 0 ｜ 0 ｜｜ 1 ｜ 0 ｜ 0 ｜ 0 ｜｜ 0 ｜ 1 ｜ 1 ｜ 1 ｜｜ 1 ｜ 0 ｜ 1 ｜ 1 ｜｜ 1 ｜ 1 ｜ 0 ｜ 1 ｜｜ 1 ｜ 1 ｜ 1 ｜ 1 ｜通过对实验数据的分析，我们可以发现，当输入为000、001、010、100 时，输出为 0；当输入为 011、101、110、111 时，输出为 1，这与我们预期的三人表决器的功能完全一致。
三人表决器实验报告总结
三人表决器实验报告总结一、实验目的本次实验的主要目的是设计并实现一个三人表决器，通过对逻辑电路的研究和实践，深入理解数字电路中的组合逻辑原理，掌握基本逻辑门的应用和电路的设计方法，提高我们的电路分析和设计能力。
二、实验原理1、表决的逻辑关系在三人表决中，结果取决于三人的投票情况。
当有两人或两人以上投赞成票时，表决结果为通过；否则，表决结果为不通过。
可以用逻辑变量 A、B、C 分别表示三人的投票，用 Y 表示表决结果。
则逻辑关系可以表示为：Y ＝ AB ＋ AC ＋ BC。
2、逻辑门的选择根据上述逻辑关系，可以使用与门、或门等基本逻辑门来实现电路。
首先，通过与门得到两两投票的乘积项，如 AB、AC、BC，然后再通过或门将这些乘积项相加，得到最终的表决结果。
三、实验器材1、数字逻辑实验箱2、 74LS00（四 2 输入与非门）芯片3、 74LS32（四 2 输入或门）芯片4、导线若干四、实验步骤1、设计电路根据逻辑关系，在纸上画出电路原理图。
确定所需的逻辑门数量和连接方式。
2、芯片选择与引脚连接在实验箱上选择合适的芯片，并按照芯片引脚图将芯片正确插入插座。
使用导线将芯片的引脚按照电路原理图进行连接。
3、电路测试连接完成后，给 A、B、C 输入不同的逻辑电平（0 或 1），观察输出 Y 的电平变化，记录测试结果。
4、故障排查如果输出结果与预期不符，需要仔细检查电路连接是否正确，芯片是否损坏，输入电平是否稳定等，逐步排查故障。
五、实验数据及结果分析1、实验数据记录输入情况：A=0，B=0，C=0，输出 Y=0输入情况：A=0，B=0，C=1，输出 Y=0输入情况：A=0，B=1，C=0，输出 Y=0输入情况：A=0，B=1，C=1，输出 Y=1输入情况：A=1，B=0，C=0，输出 Y=0输入情况：A=1，B=0，C=1，输出 Y=1输入情况：A=1，B=1，C=0，输出 Y=1输入情况：A=1，B=1，C=1，输出 Y=12、结果分析从实验数据可以看出，当有两人或两人以上投赞成票时，输出 Y 为1，表决结果为通过；否则，输出 Y 为 0，表决结果为不通过。
