高考物理压轴题电磁场汇编
压轴题08 电磁场综合专题(原卷版)-2020年高考物理挑战压轴题(尖子生专用)
压轴题08电磁场综合专题1．如图所示，真空区域中存在匀强电场与匀强磁场；每个磁场区域的宽度均为0.20m h =，边界水平，相邻两个区域的距离也为h ，磁感应强度大小 1.0T B =、方向水平且垂直竖直坐标系xoy 平面向里；电场在x 轴下方的整个空间区域中，电场强度的大小 2.5N/C E =、方向竖直向上。
质量41.010kg m -=⨯、电荷量44.010C q -=⨯的带正电小球，从y 轴上的P 点静止释放，P 点与x 轴的距离也为h ；重力加速度g 取10m/s 2，sin 370.6=，cos370.8=，不计小球运动时的电磁辐射。
求小球：(1)射出第1区域时的速度大小v(2)射出第2区域时的速度方向与竖直方向之间的夹角θ(3)从开始运动到最低点的时间t 。
2．如图甲所示，平行金属板M 、N 水平放置，板长L =5m 、板间距离d =0.20m 。
在竖直平面内建立xOy 直角坐标系，使x 轴与金属板M 、N 的中线OO ′重合，y 轴紧靠两金属板右端。
在y 轴右侧空间存在方向垂直纸面向里、磁感应强度大小B =5.0×10－3T 的匀强磁场，M 、N 板间加随时间t 按正弦规律变化的电压u MN ，如图乙所示，图中T 0未知，两板间电场可看作匀强电场，板外电场可忽略。
比荷q m=1.0×107C/kg 、带正电的大量粒子以v 0=1.0×105m/s 的水平速度，从金属板左端沿中线OO ′连续射入电场，进入磁场的带电粒子从y 轴上的 P 、Q （图中未画岀，P 为最高点、Q 为最低点）间离开磁场。
在每个粒子通过电场区域的极短时间内，电场可视作恒定不变，忽略粒子重力，求：(1) 进入磁场的带电粒子在电场中运动的时间t 0及在磁场中做圆周运动的最小半径r 0；(2) P 、Q 两点的纵坐标y P 、y Q ；(3) 若粒子到达Q 点的同时有粒子到达P 点，满足此条件的电压变化周期T 0的最大值。
电磁场之高考压轴题鉴赏
mv qB2
B1、B2的关系为： B1 n 1 B2 n
n＝1，2，3，……
2.( 05江苏17)如图所示，M、N为两块带等量导种电荷的 平行金属板，S1、S2为板上正对的小孔，N板右侧有两个 宽度均为d的匀强磁场区域，磁感应强度大小均为B，方 向分别垂直于纸面向外和向里，磁场区域右侧有一个荧光 屏，取屏上与S1、S2共线的O点为原点，向上为正方向建 立x轴。M板左侧电子抢发射出的热电子经小孔S1进入两 板间，电子的质量为m，电荷量为e，初速度可以忽略。 (1)当两板间电势差为U0时，求从小孔S2射出的电子的速 度v0。 (2)求两金属板间电势差U在什么范围内，电子不能穿过磁 场区域而打到荧光屏上 。
为磁场左右边界间距的两倍。粒子进入电场后，在电场 力的作用下又由O点返回磁场区域，经过一段时间后再 次离开磁场。已知粒子从A点射入到第二次离开磁场所
用的时间恰好等于粒子在磁场中做圆周运动的周期。忽 略重力的影响。求
（1）粒子经过A点
y
时速度的方向和A
点到x轴的距离； （2）匀强电场的
φv
大小和方向； （3）粒子从第二
BB
dd
O 荧光屏
加速过程：eU 1 mv2 2
粒子做圆周运动：evB mv2 r
解得：U eB2d 2 2m
即：U eB2d 2 2m
（3）粒子能打在荧光屏上的运动轨迹 BB
x/2 x R O1
O 荧光屏
dd
（4）由动能定理、牛顿第二定律及
几何关系得：
加速过程：eU 1 mv2
2
粒子做圆周运动：evB
全国高考题压轴题鉴赏 ——电磁场
1. ( 06全国Ⅱ25)如图所示，在x＜0与x＞0的区域中， 存在磁感应强度大小分别为B1与B2的匀强磁场， 磁场方向均垂直于纸面向里，且B1＞B2。一个带 负电荷的粒子从坐标原点O以速度v沿x轴负方向射 出，要使该粒子经过一段时间后又经过O点，B1与 B2的比值应满足什么条件？

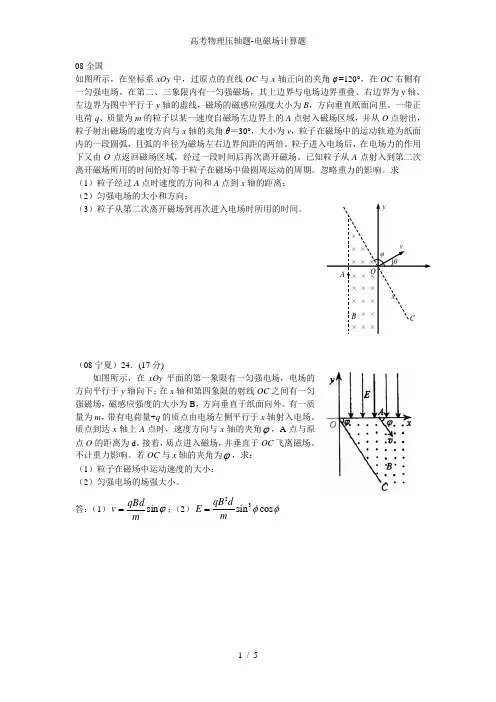

高考物理压轴题-电磁场计算题
08全国如图所示，在坐标系xOy 中，过原点的直线OC 与x 轴正向的夹角φ=120°，在OC 右侧有一匀强电场。
在第二、三象限内有一匀强磁场，其上边界与电场边界重叠、右边界为y 轴、左边界为图中平行于y 轴的虚线，磁场的磁感应强度大小为B ，方向垂直纸面向里。
一带正电荷q 、质量为m 的粒子以某一速度自磁场左边界上的A 点射入磁场区域，并从O 点射出，粒子射出磁场的速度方向与x 轴的夹角θ＝30°，大小为v ，粒子在磁场中的运动轨迹为纸面内的一段圆弧，且弧的半径为磁场左右边界间距的两倍。
粒子进入电场后，在电场力的作用下又由O 点返回磁场区域，经过一段时间后再次离开磁场。
已知粒子从A 点射入到第二次离开磁场所用的时间恰好等于粒子在磁场中做圆周运动的周期。
忽略重力的影响。
求 （1）粒子经过A 点时速度的方向和A 点到x 轴的距离； （2）匀强电场的大小和方向；（3）粒子从第二次离开磁场到再次进入电场时所用的时间。
（08宁夏）24．(17分)如图所示，在xOy 平面的第一象限有一匀强电场，电场的方向平行于y 轴向下；在x 轴和第四象限的射线OC 之间有一匀强磁场，磁感应强度的大小为B ，方向垂直于纸面向外。
有一质量为m ，带有电荷量+q 的质点由电场左侧平行于x 轴射入电场。
质点到达x 轴上A 点时，速度方向与x 轴的夹角ϕ，A 点与原点O 的距离为d 。
接着，质点进入磁场，并垂直于OC 飞离磁场。
不计重力影响。
若OC 与x 轴的夹角为ϕ，求： （1）粒子在磁场中运动速度的大小： （2）匀强电场的场强大小。
答：（1）ϕsin mqBdv =；（2）23sin cos qB d E m φφ=x y φ)θO C A v B × × × × × ×× × × × × × × × × × × × × × ×（07全国1）25．两屏幕荧光屏互相垂直放置，在两屏内分别取垂直于两屏交线的直线为x轴和y 轴，交点O 为原点，如图所示。

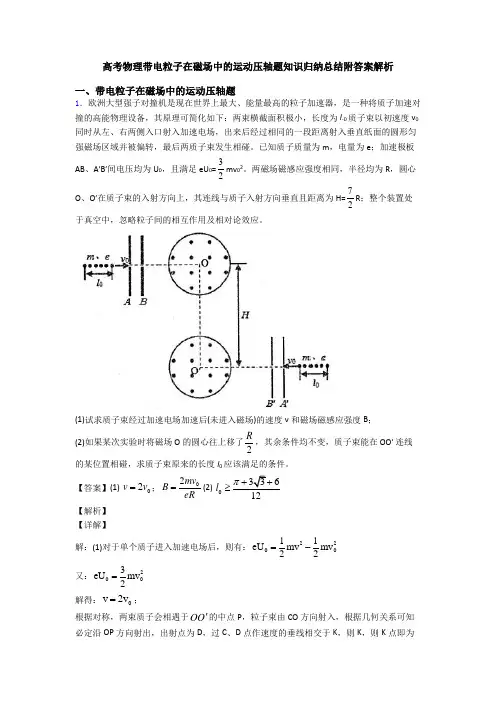

高考物理带电粒子在磁场中的运动压轴题知识归纳总结附答案解析
高考物理带电粒子在磁场中的运动压轴题知识归纳总结附答案解析一、带电粒子在磁场中的运动压轴题1．欧洲大型强子对撞机是现在世界上最大、能量最高的粒子加速器，是一种将质子加速对撞的高能物理设备，其原理可简化如下：两束横截面积极小，长度为l -0质子束以初速度v 0同时从左、右两侧入口射入加速电场，出来后经过相同的一段距离射入垂直纸面的圆形匀强磁场区域并被偏转，最后两质子束发生相碰。
已知质子质量为m ，电量为e ；加速极板AB 、A′B′间电压均为U 0，且满足eU 0=32mv 02。
两磁场磁感应强度相同，半径均为R ，圆心O 、O′在质子束的入射方向上，其连线与质子入射方向垂直且距离为H=72R ；整个装置处于真空中，忽略粒子间的相互作用及相对论效应。
(1)试求质子束经过加速电场加速后(未进入磁场)的速度ν和磁场磁感应强度B ；(2)如果某次实验时将磁场O 的圆心往上移了2R，其余条件均不变，质子束能在OO′ 连线的某位置相碰，求质子束原来的长度l 0应该满足的条件。
【答案】(1) 02v v =；02mv B eR =(2) 033612l π+≥ 【解析】 【详解】解：(1)对于单个质子进入加速电场后，则有：220011eU mv mv 22=- 又：2003eU mv 2=解得：0v 2v =；根据对称，两束质子会相遇于OO '的中点P ，粒子束由CO 方向射入，根据几何关系可知必定沿OP 方向射出，出射点为D ，过C 、D 点作速度的垂线相交于K ，则K ，则K 点即为轨迹的圆心，如图所示，并可知轨迹半径r=R根据洛伦磁力提供向心力有：2v evB m r=可得磁场磁感应强度：02mv B eR=(2)磁场O 的圆心上移了R2，则两束质子的轨迹将不再对称，但是粒子在磁场中运达半径认为R ，对于上方粒子，将不是想着圆心射入，而是从F 点射入磁场，如图所示，E 点是原来C 点位置，连OF 、OD ，并作FK 平行且等于OD ，连KD ，由于OD=OF=FK ，故平行四边形ODKF 为菱形，即KD=KF=R ，故粒子束仍然会从D 点射出，但方向并不沿OD 方向，K 为粒子束的圆心由于磁场上移了R 2，故sin ∠COF=R2R=12，∠COF=π6，∠DOF=∠FKD=π3对于下方的粒子，没有任何改变，故两束粒子若相遇，则只可能相遇在D 点，下方粒子到达C 后最先到达D 点的粒子所需时间为00(2)(4)2224RR H R R t v v ππ++-+'==而上方粒子最后一个到达E 点的试卷比下方粒子中第一个达到C 的时间滞后0l Δt t = 上方最后的一个粒子从E 点到达D 点所需时间为()000π1R Rsin 2πR 62π3336t R 2v 2v 12v -+-=+=要使两质子束相碰，其运动时间满足t t t '≤+∆ 联立解得0π336l 12++≥2．在如图所示的平面直角坐标系中，存在一个半径R ＝0.2m 的圆形匀强磁场区域，磁感应强度B ＝1.0T ，方向垂直纸面向外，该磁场区域的右边缘与y 坐标轴相切于原点O 点。
高考物理压轴题--电磁场类1
高考压轴题—电磁场类11.（09.全国卷I ）（21分） 应用数学处理物理问题能力如图，在x 轴下方有匀强磁场，磁感应强度大小为B ，方向垂直于x y 平面向外。
P 是y 轴上距原点为h 的一点，N 0为x 轴上距原点为a 的一点。
A 是一块平行于x 轴的挡板，与x 轴的距离为2h ，A 的中点在y 轴上，长度略小于2a。
带点粒子与挡板碰撞前后，x 方向的分速度不变，y 方向的分速度反向、大小不变。
质量为m ，电荷量为q （q>0）的粒子从P 点瞄准N 0点入射，最后又通过P 点。
不计重力。
求粒子入射速度的所有可能值。
1. 【解析】设粒子的入射速度为v,第一次射出磁场的点为,与板碰撞后再次进入磁场的位置为.粒子在磁场中运动的轨道半径为R,有 …⑪, 粒子速率不变,每次进入磁场与射出磁场位置间距离保持不变有…⑫,粒子射出磁场与下一次进入磁场位置间的距离始终不变,与相等.由图可以看出……⑬设粒子最终离开磁场时,与档板相碰n 次(n=0、1、2、3…).若粒子能回到P 点,由对称性,出射点的x 坐标应为-a,即 ……⑭,由⑬⑭两式得……⑮ 'O N 1N qBm vR =1x =1x θsin 2R N N O O ='2x 1N N O 'a x =2()a nx x n 2121=-+121n x a n +=+若粒子与挡板发生碰撞,有 ……⑯ 联立⑬⑭⑯得 n<3………⑰ 联立⑪⑫⑮得 ………⑱把代入⑱中得…………⑲…………⑾…………⑿2.（2012全国卷）（18分）如图，一半径为R 的圆表示一柱形区域的横截面（纸面）。
在柱形区域内加一方向垂直于纸面的匀强磁场，一质量为m 、电荷量为q 的粒子沿图中直线在圆上的a 点射入柱形区域，在圆上的b 点离开该区域，离开时速度方向与直线垂直。
圆心O 到直线的距离为 。
现将磁场换为平等于纸面且垂直于直线的匀强电场，同一粒子以同样速度沿直线在a 点射入柱形区域，也在b 点离开该区域。

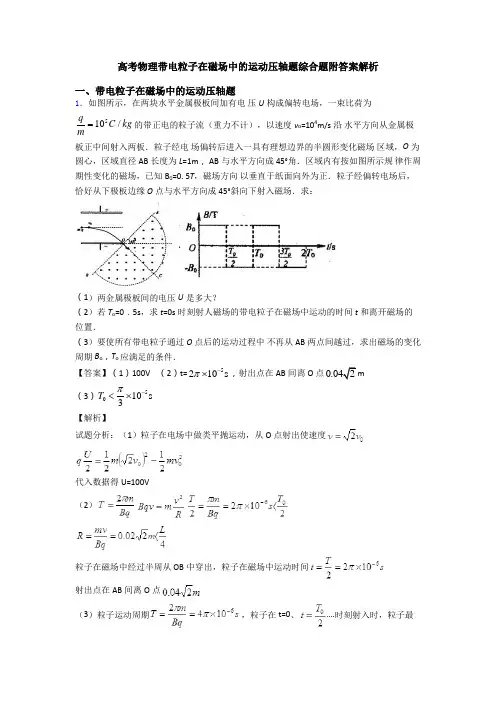

高考物理带电粒子在磁场中的运动压轴题综合题附答案解析
高考物理带电粒子在磁场中的运动压轴题综合题附答案解析一、带电粒子在磁场中的运动压轴题1．如图所示，在两块水平金属极板间加有电 压U 构成偏转电场，一束比荷为510/qC kg m=的带正电的粒子流（重力不计），以速度v o =104m/s 沿 水平方向从金属极板正中间射入两板．粒子经电 场偏转后进入一具有理想边界的半圆形变化磁场 区域，O 为圆心，区域直径AB 长度为L =1m ， AB 与水平方向成45°角．区域内有按如图所示规 律作周期性变化的磁场，已知B 0=0. 5T ，磁场方向 以垂直于纸面向外为正．粒子经偏转电场后，恰好从下极板边缘O 点与水平方向成45°斜向下射入磁场．求：（1）两金属极板间的电压U 是多大？（2）若T o =0．5s ，求t =0s 时刻射人磁场的带电粒子在磁场中运动的时间t 和离开磁场的位置．（3）要使所有带电粒子通过O 点后的运动过程中 不再从AB 两点间越过，求出磁场的变化周期B o ，T o 应满足的条件．【答案】（1）100V （2）t=5210s π-⨯，射出点在AB 间离O 点0.042m （3）5010s 3T π-<⨯【解析】试题分析：（1）粒子在电场中做类平抛运动，从O 点射出使速度代入数据得U=100V （2）粒子在磁场中经过半周从OB 中穿出，粒子在磁场中运动时间射出点在AB 间离O 点（3）粒子运动周期，粒子在t=0、….时刻射入时，粒子最可能从AB 间射出如图，由几何关系可得临界时 要不从AB 边界射出，应满足得考点：本题考查带电粒子在磁场中的运动2．如图所示，在两块长为3L 、间距为L 、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m 、电荷量为q 的带正电粒子流从两板左端连线的中点O 以初速度v 0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t 的变化规律如图所示，则t=0时刻，从O 点射人的粒子P 经时间t 0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B ．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P 经过右侧磁场偏转后在电场变化的第一个周期内能够回到O 点，求右侧磁场的宽度d 应满足的条件和电场周期T 的最小值T min ． 【答案】（1）0mv B qL = （2）223cos d R a R ≥+= ；min 0(632)L T π+=【解析】 【分析】 【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R 1，则0102qv B m v R =由几何关系：222113()()22L L R R =+- 解得0mv B qL=（2）粒子P 从O 003L v t =01122y L v t = 解得033y v v =设合速度为v ，与竖直方向的夹角为α，则：0tan 3yv v α== 则=3πα0023sin v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α= ，解得23L R =右侧磁场沿初速度方向的宽度应该满足的条件为223cos d R R α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t vπα--=解得()min6323L Tv π+=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.3．如图所示，在长度足够长、宽度d=5cm 的区域MNPQ 内，有垂直纸面向里的水平匀强磁场，磁感应强度B=0.33T ．水平边界MN 上方存在范围足够大的竖直向上的匀强电场，电场强度E=200N/C ．现有大量质量m=6.6×10﹣27kg 、电荷量q=3.2×10﹣19C 的带负电的粒子，同时从边界PQ 上的O 点沿纸面向各个方向射入磁场，射入时的速度大小均为V=1.6×106m/s ，不计粒子的重力和粒子间的相互作用．求：(1)求带电粒子在磁场中运动的半径r ；(2)求与x 轴负方向成60°角射入的粒子在电场中运动的时间t ；(3)当从MN 边界上最左边射出的粒子离开磁场时，求仍在磁场中的粒子的初速度方向与x 轴正方向的夹角范围，并写出此时这些粒子所在位置构成的图形的曲线方程． 【答案】（1）r=0.1m （2）43.310t s -=⨯ （3）3060~ 曲线方程为222x y R +=(30.10.1R m x m =≤≤) 【解析】 【分析】 【详解】（1）洛伦兹力充当向心力，根据牛顿第二定律可得2v qvB m r=，解得0.1r m =（2）粒子的运动轨迹如图甲所示，由几何关系可知，在磁场中运动的圆心角为30°，粒子平行于场强方向进入电场，粒子在电场中运动的加速度qE a m= 粒子在电场中运动的时间2v t a= 解得43.310t s -=⨯（3）如图乙所示，由几何关系可知，从MN 边界上最左边射出的粒子在磁场中运动的圆心角为60°，圆心角小于60°的粒子已经从磁场中射出，此时刻仍在磁场中的粒子运动轨迹的圆心角均为60°，则仍在磁场中的粒子的初速度方向与x 轴正方向的夹角范围为30°~60° 所有粒子此时分别在以O 点为圆心，弦长0.1m 为半径的圆周上，曲线方程为22x y R += 30.1,0.120R m m x m ⎛⎫=≤≤ ⎪ ⎪⎝⎭【点睛】带电粒子在组合场中的运动问题，首先要运用动力学方法分析清楚粒子的运动情况，再选择合适方法处理．对于匀变速曲线运动，常常运用运动的分解法，将其分解为两个直线的合成，由牛顿第二定律和运动学公式结合求解；对于磁场中圆周运动，要正确画出轨迹，由几何知识求解半径4．(18分)如图甲所示，相隔一定距离的竖直边界两侧为相同的匀强磁场区，磁场方向垂直纸面向里，在边界上固定两长为L 的平行金属极板MN 和PQ ，两极板中心各有一小孔1S 、2S ，两极板间电压的变化规律如图乙所示，正反向电压的大小均为0U ，周期为0T 。
2020年高考物理电磁场压轴精选14道(答案和解析)
物理电磁场压轴精炼14道（有答案和精细解析）1．（16分）如图所示，直角坐标系xoy位于竖直平面内，在-3m≤x≤0的区域内有磁感应强度大小B = 4.0×10-4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E = 4N/C、方向沿y轴正方向的条形匀强电场，其宽度d = 2m。
一质量m = 6.4×10-27kg、电荷量q =--3.2×10-19C的带电粒子从P点以速度v = 4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力。
求：⑴带电粒子在磁场中运动时间；⑵当电场左边界与y轴重合时Q点的横坐标；⑶若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系。
2．（18分）如图a所示，水平直线MN下方有竖直向上的匀强电场，现将一重力不计、比荷qm＝106 C/kg的正电荷置于电场中的O点由静止释放，经过15π×10－5 s后，电荷以v0＝1.5×104 m/s的速度通过MN进入其上方的匀强磁场，磁场与纸面垂直，磁感应强度B按图b所示规律周期性变化(图b中磁场以垂直纸面向外为正，以电荷第一次通过MN时为t＝0时刻)．求：(1)匀强电场的电场强度E的大小；（保留2位有效数字）(2)图b中t＝45π×10－5 s时刻电荷与O点的水平距离；(3)如果在O点右方d＝68 cm处有一垂直于MN的足够大的挡板，求电荷从O点出发运动到挡板所需的时间．(sin 37°＝0.60，cos 37°＝0.80) （保留2位有效数字）3．（20分）一个质量m =0.1kg的正方形金属框，其电阻R=0.5Ω，金属框放在表面绝缘且光滑的斜面顶端（金属框上边与AB重合），由静止开始沿斜面下滑，下滑过程中穿过一段边界与斜面底边CD平行、宽度为d的匀强磁场后滑至斜面底端（金属框下边与CD重合）。
高考物理压轴题集(磁场)
1如图12所示，PR 是一块长为L =4 m 的绝缘平板固定在水平地面上，整个空间有一个平行于PR 的匀强电场E ，在板的右半部分有一个垂直于纸面向外的匀强磁场B ，一个质量为m =0．1 kg ，带电量为q =0．5 C 的物体，从板的P 端由静止开始在电场力和摩擦力的作用下向右做匀加速运动，进入磁场后恰能做匀速运动。
当物体碰到板R 端的挡板后被弹回，若在碰撞瞬间撤去电场，物体返回时在磁场中仍做匀速运动，离开磁场后做匀减速运动停在C 点，PC =L/4，物体与平板间的动摩擦因数为μ=0．4，取g=10m/s 2，求：（1）判断物体带电性质，正电荷还是负电荷？ （2）物体与挡板碰撞前后的速度v 1和v 2 （3）磁感应强度B 的大小（4）电场强度E 的大小和方向2如图10所示,空间分布着有理想边界的匀强电场和匀强磁场,左侧匀强电场的场强大小为E 、方向水平向右，其宽度为L ；中间区域匀强磁场的磁感应强度大小为B 、方向垂直纸面向外；右侧匀强磁场的磁感应强度大小也为B 、方向垂直纸面向里。
一个带正电的粒子（质量m,电量q,不计重力）从电场左边缘a 点由静止开始运动，穿过中间磁场区域进入右侧磁场区域后，又回到了a 点，然后重复上述运动过程。
（图中虚线为电场与磁场、相反方向磁场间的分界面，并不表示有什么障碍物）。
（1）中间磁场区域的宽度d 为多大；（2）带电粒子在两个磁场区域中的运动时间之比；（3）带电粒子从a 点开始运动到第一次回到a 点时所用的时间t.3如图10所示，abcd 是一个正方形的盒子，在cd 边的中点有一小孔e ，盒子中存在着沿ad 方向的匀强电场，场强大小为E 。
一粒子源不断地从a 处的小孔沿ab 方向向盒内发射相同的带电粒子，粒子的初速度为v 0，经电场作用后恰好从e 处的小孔射出。
现撤去电场，在盒子中加一方向垂直于纸面的匀强磁场，磁感应强度大小为B （图中未画出），粒子仍恰好从e 孔射出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、在半径为R 的半圆形区域中有一匀强磁场，磁场的方向垂直于纸面，磁感应强度为B 。
一质量为m ，带有电量q 的粒子以一定的速度沿垂直于半圆直径AD 方向经P 点（AP ＝d ）射入磁场（不计重力影响）。
⑴如果粒子恰好从A 点射出磁场，求入射粒子的速度。
⑵如果粒子经纸面内Q 点从磁场中射出，出射方向与半圆在Q 点切线方向的夹角为φ（如图）。
求入射粒子的速度。
解：⑴由于粒子在P 点垂直射入磁场，故圆弧轨道的圆心在AP 上，AP 是直径。
设入射粒子的速度为v 1，由洛伦兹力的表达式和牛顿第二定律得：211/2v m qBv d = 解得：12qBdv m=⑵设O /是粒子在磁场中圆弧轨道的圆心，连接O /Q ，设O /Q ＝R /。
由几何关系得： /OQO ϕ∠=由余弦定理得：2/22//()2cos OO R R RR ϕ=+- 解得：[]/(2)2(1cos )d R d R R d ϕ-=+-设入射粒子的速度为v ，由2/v m qvB R=解出：[](2)2(1cos )qBd R d v m R d ϕ-=+-A O O2、（17分） 如图所示，在xOy 平面的第一象限有一匀强电场，电场的方向平行于y 轴向下；在x 轴和第四象限的射线OC 之间有一匀强磁场，磁感应强度的大小为B ，方向垂直于纸面向外。
有一质量为m ，带有电荷量+q 的质点由电场左侧平行于x 轴射入电场。
质点到达x 轴上A 点时，速度方向与x 轴的夹角为φ，A 点与原点O 的距离为d 。
接着，质点进入磁场，并垂直于OC 飞离磁场。
不计重力影响。
若OC 与x 轴的夹角也为φ，求：⑴质点在磁场中运动速度的大小；⑵匀强电场的场强大小。
解：质点在磁场中偏转90o ，半径qBmvd r ==φsin ，得mqBd v φsin =； 由平抛规律，质点进入电场时v 0=v cos φ，在电场中经历时间t=d /v 0，在电场中竖直位移221tan 2t mqE d h ⋅⋅==φ，由以上各式可得 3、如图所示，在第一象限有一均强电场，场强大小为E ，方向与y 轴平行；在x 轴下方有一均强磁场，磁场方向与纸面垂直。
一质量为m 、电荷量为-q(q>0)的粒子以平行于x 轴的速度从y 轴上的P 点处射入电场，在x 轴上的Q 点处进入磁场，并从坐标原点O 离开磁场。
粒子在磁场中的运动轨迹与y 轴交于M 点。
已知OP=l ,l OQ 32=。
不计重力。
求（1）M 点与坐标原点O 间的距离； （2）粒子从P 点运动到M 点所用的时间。
【解析】（1）带电粒子在电场中做类平抛运动，在y 轴负方向上做初速度为零的匀加速运动，设加速度的大小为a ；在x 轴正方向上做匀速直线运动，设速度为0v ，粒子从P 点运动到Q 点所用的时间为1t ，进入磁场时速度方向与x 轴正方向的夹角为θ，则qEa m=① 012y t a=② 001x v t =③ 其中0023,x l y l ==。
又有1tan at v θ= ④ 联立②③④式，得30θ=︒因为M O Q 、、点在圆周上，=90MOQ ∠︒，所以MQ 为直径。
从图中的几何关系可知。
23R l = ⑥ 6MO l = ⑦（2）设粒子在磁场中运动的速度为v ,从Q 到M 点运动的时间为2t , 则有0 cos v v θ=⑧ 2Rt vπ= ⑨ 带电粒子自P 点出发到M 点所用的时间为t 为12+ t t t = ⑩ 联立①②③⑤⑥⑧⑨⑩式，并代入数据得32+ 12mlt qEπ⎛⎫= ⎪ ⎪⎝⎭ ⑾4、如图所示，在0≤x≤a 、o≤y≤2a 2a范围内有垂直手xy 平面向外的匀强磁场，磁感应强度大小为B 。
坐标原点0处有一个粒子源，在某时刻发射大量质量为m 、电荷量为q 的带正电粒子，它们的速度大小相同，速度方向均在xy 平面内，与y 轴正方向的夹角分布在0～090范围内。
己知粒子在磁场中做圆周运动的半径介于a ／2到a 之间，从发射粒子到粒子全部离开磁场经历的时间恰好为粒子在磁场中做圆周运动周期的四分之一。
求最后离开磁场的粒子从粒子源射出时的 (1)速度的大小：(2)速度方向与y 轴正方向夹角的正弦。
【答案】（1）6(2)2aqB v m =-（2）α6sin =105、飞行时间质谱仪可以对气体分子进行分析。
如图所示，在真空状态下，脉冲阀P 喷出微量气体，经激光照射产生不同价位的正离子，自a 板小孔进入a 、b 间的加速电场，从b 板小孔射出，沿中线方向进入M 、N 板间的偏转控制区，到达探测器。
已知元电荷电量为e ，a 、b板间距为d ，极板M 、N 的长度和间距均为L 。
不计离子重力及进入a 板时的初速度。
⑴当a 、b 间的电压为U 1时，在M 、N 间加上适当的电压U 2，使离子到达探测器。
请导出离子的全部飞行时间与比荷K （K ＝ne /m ）的关系式。
⑵去掉偏转电压U 2，在M 、N 间区域加上垂直于纸面的匀强磁场，磁感应强度B ，若进入a 、b 间所有离子质量均为m ，要使所有的离子均能PS dLLMN a b探测器激光束通过控制区从右侧飞出，a 、b 间的加速电压U 1至少为多少？ 解：⑴由动能定理：2112neU mv =n 价正离子在a 、b 间的加速度：11neU a md=在a 、b 间运动的时间：11v t a ==d 在MN 间运动的时间：2L t v=离子到达探测器的时间：t ＝t 1＋t 2＝122KU Ld + ⑵假定n 价正离子在磁场中向N 板偏转，洛仑兹力充当向心力，设轨迹半径为R ，由牛顿第二定律得：2v nevB m R=离子刚好从N 板右侧边缘穿出时，由几何关系：R 2＝L 2＋(R －L /2)2由以上各式得：2212532neL B U m=当n ＝1时U 1取最小值22min2532eL B U m= 6、两块足够大的平行金属极板水平放置，极板间加有空间分布均匀、大小随时间周期性变化的电场和磁场，变化规律分别如图1、图2所示（规定垂直纸面向里为磁感应强度的正方向）。
在t =0时刻由负极板释放一个初速度为零的带负电的粒子（不计重力）。
若电场强度E 0、磁感应强度B 0、粒子的比荷qm均已知，且002m t qB π=，两板间距20210mE h qB π=。
（1）求粒子在0～t 0时间内的位移大小与极板间距h 的比值。
（2）求粒子在板板间做圆周运动的最大半径（用h 表示）。
（3）若板间电场强度E 随时间的变化仍如图1所示，磁场的变化改为如图3所示，试画出粒子在板间运动的轨迹图（不必写计算过程）。
解法一：（1）设粒子在0～t 0时间内运动的位移大小为21012s at =①qE a m=② 又已知200200102,mE mt h qB qB ππ== 联立①②式解得115s h =③ （2）粒子在t 0~2t 0时间内只受洛伦兹力作用，且速度与磁场方向垂直，所以粒子做匀速圆周运动。
设运动速度大小为v 1，轨道半径为R 1，周期为T ，则10v at =④21101mv qv B R =⑤ 联立④⑤式得15h R =π⑥ 又02mT qB π=⑦ 即粒子在t 0~2t 0时间内恰好完成一个周期的圆周运动。
在2t 0~3t 0时间内，粒子做初速度为v 1的匀加速直线运动，设位移大小为2210012s v t at =+⑧解得235s h =⑨由于s 1+s 2＜h ,所以粒子在3t 0~4t 0时间内继续做匀速圆周运动，设速度大小为v 2，半径为R 2210v v at =+⑩ 22202mv qv B R =○11 解得225h R =π○12 由于s 1+s 2+R 2＜h ,粒子恰好又完成一个周期的圆周运动。
在4t 0~5t 0时间内，粒子运动到正极板（如图1所示）。
因此粒子运动的最大半径225hR =π。
（3）粒子在板间运动的轨迹如图2所示。
7、如图甲所示，建立Oxy 坐标系，两平行极板P 、Q 垂直于y 轴且关于x 轴对称，极板长度和板间距均为l 。
第一、四象限有磁感应强度为B 的匀强磁场，方向垂直于Oxy 平面向里。
位于极板左侧的粒子源沿x 轴向右连接发射质量为m 、电量为+q 、速度相同、重力不计的带电粒子。
在0~3t 0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）。
已知t =0时刻进入两板间的带电粒子恰好在t 0时刻经极板边缘射入磁场。
上述m 、q 、l 、t 0、B 为已知量。
（不考虑粒子间相互影响及返回板间的情况）⑴求电压U 0的大小。
⑵求t 0/2时刻进入两板间的带电粒子在磁场中做圆周运动的半径。
⑶何时进入两板间的带电粒子在磁场中的运动时间最短？求此最短时间。
点评：从而存在极值问题。
很好的考查了考生综合分析问题的能力和具体问题具体分析的能力，同时粒子运动的多样性（不确定性）也体现了对探究能y图甲tU -U图乙力的考查。
解析：（1）0t =时刻进入两极板的带电粒子在电场中做匀变速曲线运动，0t 时刻刚好从极板边缘射出，在y 轴负方向偏移的距离为12l ，则有U E l =①，Eq ma =② 21122l at =③ 联立以上三式，解得两极板间偏转电压为2020ml U qt =④。
（2）012t 时刻进入两极板的带电粒子，前012t 时间在电场中偏转，后012t 时间两极板没有电场，带电粒子做匀速直线运动。
带电粒子沿x 轴方向的分速度大小为00lv t =⑤ 带电粒子离开电场时沿y 轴负方向的分速度大小为012y v a t=⑥带电粒子离开电场时的速度大小为v =设带电粒子离开电场进入磁场做匀速圆周运动的半径为R ，则有2v Bvq mR=⑧联立③⑤⑥⑦⑧式解得02R qBt =⑨。
（3）02t 时刻进入两极板的带电粒子在磁场中运动时间最短。
带电粒子离开磁场时沿y 轴正方向的分速度为'0y v at =⑩，设带电粒子离开电场时速度方向与y 轴正方向的夹角为α，则'tan yv v α=，联立③⑤⑩式解得4πα=，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为22πα=，所求最短时间为min 14t T =,带电粒子在磁场中运动的周期为2m T Bq π=，联立以上两式解得min 2mt Bqπ=。
【考点】带电粒子在匀强电场、匀强磁场中的运动命题特点：以带电粒子在组合场中的运动为背景，以力学方法在电磁学中的应用为考查重点，通过周期性变化的电场、磁场所导致的带电粒子运动的多样性，很好的体现了对探究能力的考查。
连续三年均涉及物理量关系的推导，对文字运算能力要求较高。
演变趋势：对探究能力的考查正逐步由实验题扩展到计算题，且多以对物理量的不确定性及运动的多样性为考查重点。
