编码器信号处理

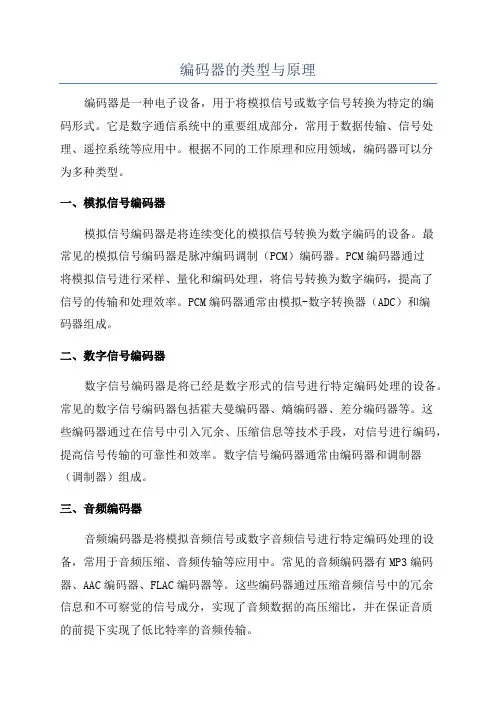

编码器的类型与原理
编码器的类型与原理编码器是一种电子设备，用于将模拟信号或数字信号转换为特定的编码形式。
它是数字通信系统中的重要组成部分，常用于数据传输、信号处理、遥控系统等应用中。
根据不同的工作原理和应用领域，编码器可以分为多种类型。
一、模拟信号编码器模拟信号编码器是将连续变化的模拟信号转换为数字编码的设备。
最常见的模拟信号编码器是脉冲编码调制（PCM）编码器。
PCM编码器通过将模拟信号进行采样、量化和编码处理，将信号转换为数字编码，提高了信号的传输和处理效率。
PCM编码器通常由模拟-数字转换器（ADC）和编码器组成。
二、数字信号编码器数字信号编码器是将已经是数字形式的信号进行特定编码处理的设备。
常见的数字信号编码器包括霍夫曼编码器、熵编码器、差分编码器等。
这些编码器通过在信号中引入冗余、压缩信息等技术手段，对信号进行编码，提高信号传输的可靠性和效率。
数字信号编码器通常由编码器和调制器（调制器）组成。
三、音频编码器音频编码器是将模拟音频信号或数字音频信号进行特定编码处理的设备，常用于音频压缩、音频传输等应用中。
常见的音频编码器有MP3编码器、AAC编码器、FLAC编码器等。
这些编码器通过压缩音频信号中的冗余信息和不可察觉的信号成分，实现了音频数据的高压缩比，并在保证音质的前提下实现了低比特率的音频传输。
四、视频编码器视频编码器是将模拟视频信号或数字视频信号进行特定编码处理的设备，常用于视频压缩、视频传输等应用中。
常见的视频编码器有H.264编码器、H.265编码器、VP9编码器等。
这些编码器通过压缩视频信号中的冗余信息和不可察觉的信号成分，实现了视频数据的高压缩比，并在保证画质的前提下实现了低比特率的视频传输。
五、位置编码器位置编码器是将位置信息转换为特定编码形式的设备，常用于机器人控制、导航系统等应用中。
常见的位置编码器有光学编码器、磁性编码器等。
这些编码器通过将物理位置信息转换为数字编码，实现了对位置的高精度测量和控制。

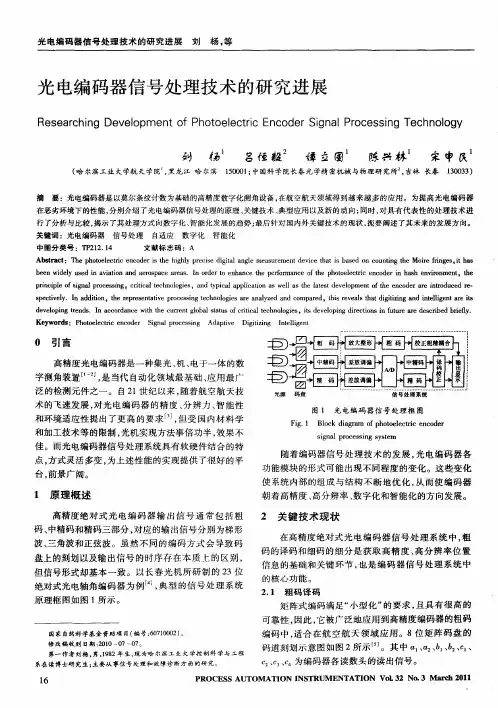

光电编码器信号处理技术的研究进展
ｓｇ ａ ｏ ｅ ｓｎ ｙ ｔｍ ｉｎ ｌｐｒｃ ｓ ｉｇ ｓ ｓｅ
随着编码器信号处理技 术的发展 ， 电编码器各 光
功 能模 块 的形 式 可 能 出现 不 同程度 的变 化 。这 些 变 化 使 系 统 内部 的组 成 与 结 构 不 断 地 优 化 ， 而 使 编 码 器 从 朝 着高 精 度 、 分辨 率 、 字 化 和智 能 化 的方 向发 展 。 高 数
Ｋ ｅ ｗｏ ｄ ： Ｐｈ ｔｅｅ ｔ ｃ ｅ ｃ ｄ ｒ Ｓｇ ａ ｒｃ ｓｉｇ Ａｄ ｐ ｉｅ Ｄｉｉｚｎｇ Ｉｔｌｉｅ ｔ ｙ ｒｓ ｏｏ ｌｃｒ ｎ ｏ ｅ ｉｎ ｌｐｏ ｅｓｎ ｉ ａ ｔｖ ｇｔ ｉ ｎｅｌｇ ｎ ｉ
０ 引 言
高精度光电编码器是一种集光 、 、 机 电于一体的数 字测角装置 ， 当代 自动化领域最基础 、 是 应用最广 泛的检测元件之～ 。自２ 世纪以来 ， １ 随着航空航天技 术的飞速发展 ， 对光 电编码器 的精度 、 分辨力 、 智能性 和环境适应性提 出了更 高的要求 ， 但受 国内材料学 和加工技术等的限制 ， 光机实现方法事倍 功半 ， 效果不 佳 。而光电编码器信号处理系统具有软硬件结合的特 点， 方式灵活多变 ， 为上述性 能的实现提供 了很好的平
ｓ ｅ ｔ ｅｙ．Ｉ ｄ ｉｉｎ，ｔ ｅ ｒ ｓ ｎａｉｅ ｐｏ ｅｓｎｇｔｃ ｎ ｌｇｅ ｒ ｎ ｙ ｅ ｎｄ ｃ ｍｐ ｒｄ，ｔ ｓｒ ｖ ａｓｔａ ｉｉｉｉｇａ ｄ ｉｔｌ ｇ ｎ ｒ ｔ ｐ ｃｉ ｌ ｖ ｎａｄｔ ｏ ｈｅｒｐ ｅ ｅ ｔｔｖ ｒｃ ｓｉ ｅ ｈ ｏｏ ｉｓａｅ ａ ａ ｚｄ ａ ｏ ａｅ ｌ ｈｉ ｅ ｅ ｌ ｈ ｔｄｇｔ ｎ ｎ ｎｅｌ ｅ ｔａｅｉ ｚ ｉ ｓ ｄ ｖ ｌｐｎ ｒｎｄ ．Ｉ ｃ ｏｄ ｃ ｔ ｅｃ ｒｅ ｔ ｌｂ ｔｔ ｓｏ ｒｔｃ ｅ ｈ ｏｏ ｉｓ ｔ ｅ ｅｏ ｉｇｄｒ ｃｉｎ ｎ ｆｔｒ ｒ ｅ ｃ ｂ ｄｂ ｅ ｙ ｅ ｅｏ ｉｇ ｔｅ ｓ ｎ ａ ｃ ｒ ａ ｅ ｗｉ ｔ ｕ ｒｎ ｏ ａ ｓａｕ ｆｃ ｉａ ｔｃ ｎ ｌｇｅ ，ｉ ｄ ｖ ｌｐｎ ｉｅ ｔｏ ｓｉ ｕｕ ｅａｅ ｄ ｓ ｒ ｅ ｒ ｆ ． ｎ ｈ ｈ ｇ ｌ ｉ ｌ ｓ ｉ ｉ ｌ

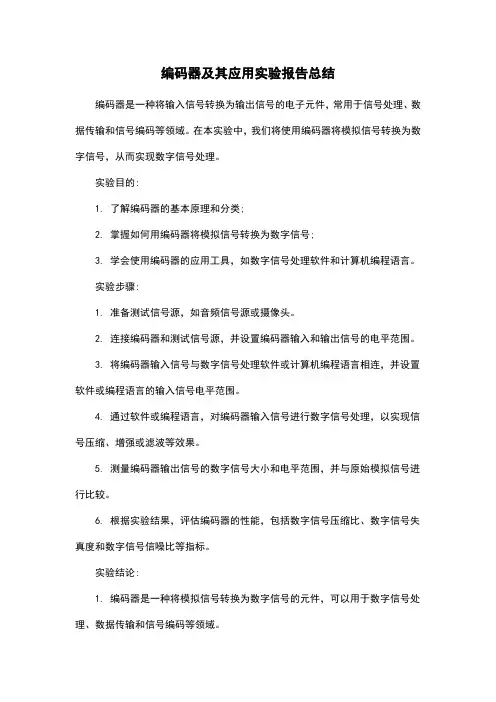

编码器及其应用实验报告总结
编码器及其应用实验报告总结编码器是一种将输入信号转换为输出信号的电子元件，常用于信号处理、数据传输和信号编码等领域。
在本实验中，我们将使用编码器将模拟信号转换为数字信号，从而实现数字信号处理。
实验目的:1. 了解编码器的基本原理和分类;2. 掌握如何用编码器将模拟信号转换为数字信号;3. 学会使用编码器的应用工具，如数字信号处理软件和计算机编程语言。
实验步骤:1. 准备测试信号源，如音频信号源或摄像头。
2. 连接编码器和测试信号源，并设置编码器输入和输出信号的电平范围。
3. 将编码器输入信号与数字信号处理软件或计算机编程语言相连，并设置软件或编程语言的输入信号电平范围。
4. 通过软件或编程语言，对编码器输入信号进行数字信号处理，以实现信号压缩、增强或滤波等效果。
5. 测量编码器输出信号的数字信号大小和电平范围，并与原始模拟信号进行比较。
6. 根据实验结果，评估编码器的性能，包括数字信号压缩比、数字信号失真度和数字信号信噪比等指标。
实验结论:1. 编码器是一种将模拟信号转换为数字信号的元件，可以用于数字信号处理、数据传输和信号编码等领域。
2. 编码器的分类包括按输入信号类型、输出信号类型和数字信号处理方式等。
3. 编码器的性能指标包括数字信号压缩比、数字信号失真度和数字信号信噪比等。
4. 实验中，我们使用编码器实现了数字信号处理，包括信号压缩、增强和滤波等效果。
5. 通过实验，我们可以学习到编码器的基本原理和分类，以及如何将其应用于数字信号处理中。
评分最高的内容:1. 实验设计合理，实验步骤清晰明了，实验结果能够准确地反映编码器的性能。
2. 实验过程中，对编码器的性能指标进行了详细的测量和评估，并对实验结果进行了深入的分析。
3. 实验报告排版清晰，格式规范，文字表述准确，图表清晰易懂。

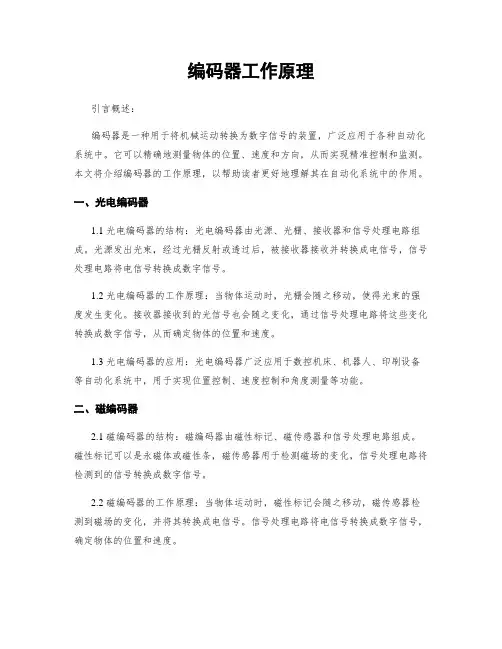

编码器工作原理
编码器工作原理引言概述：编码器是一种用于将机械运动转换为数字信号的装置，广泛应用于各种自动化系统中。
它可以精确地测量物体的位置、速度和方向，从而实现精准控制和监测。
本文将介绍编码器的工作原理，以帮助读者更好地理解其在自动化系统中的作用。
一、光电编码器1.1 光电编码器的结构：光电编码器由光源、光栅、接收器和信号处理电路组成。
光源发出光束，经过光栅反射或透过后，被接收器接收并转换成电信号，信号处理电路将电信号转换成数字信号。
1.2 光电编码器的工作原理：当物体运动时，光栅会随之移动，使得光束的强度发生变化。
接收器接收到的光信号也会随之变化，通过信号处理电路将这些变化转换成数字信号，从而确定物体的位置和速度。
1.3 光电编码器的应用：光电编码器广泛应用于数控机床、机器人、印刷设备等自动化系统中，用于实现位置控制、速度控制和角度测量等功能。
二、磁编码器2.1 磁编码器的结构：磁编码器由磁性标记、磁传感器和信号处理电路组成。
磁性标记可以是永磁体或磁性条，磁传感器用于检测磁场的变化，信号处理电路将检测到的信号转换成数字信号。
2.2 磁编码器的工作原理：当物体运动时，磁性标记会随之移动，磁传感器检测到磁场的变化，并将其转换成电信号。
信号处理电路将电信号转换成数字信号，确定物体的位置和速度。
2.3 磁编码器的应用：磁编码器适用于高温、高速、腐蚀性环境下的自动化系统，如汽车发动机、风力发电机等，用于实现位置控制和速度控制。
三、绝对值编码器3.1 绝对值编码器的结构：绝对值编码器由多个独立的编码单元组成，每个编码单元对应一个位置码。
通过读取每个位置码的状态，可以确定物体的绝对位置。
3.2 绝对值编码器的工作原理：每个编码单元都有一个唯一的位置码，当物体运动时，读取每个位置码的状态，可以确定物体的绝对位置，无需重新归零。
3.3 绝对值编码器的应用：绝对值编码器广泛应用于需要高精度位置控制和无需重新归零的自动化系统中，如医疗设备、航空航天设备等。

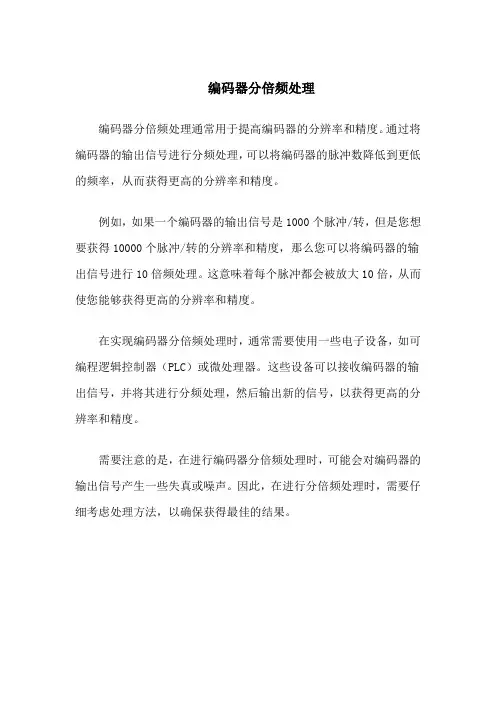

编码器分倍频处理
编码器分倍频处理
编码器分倍频处理通常用于提高编码器的分辨率和精度。
通过将编码器的输出信号进行分频处理，可以将编码器的脉冲数降低到更低的频率，从而获得更高的分辨率和精度。
例如，如果一个编码器的输出信号是1000个脉冲/转，但是您想要获得10000个脉冲/转的分辨率和精度，那么您可以将编码器的输出信号进行10倍频处理。
这意味着每个脉冲都会被放大10倍，从而使您能够获得更高的分辨率和精度。
在实现编码器分倍频处理时，通常需要使用一些电子设备，如可编程逻辑控制器（PLC）或微处理器。
这些设备可以接收编码器的输出信号，并将其进行分频处理，然后输出新的信号，以获得更高的分辨率和精度。
需要注意的是，在进行编码器分倍频处理时，可能会对编码器的输出信号产生一些失真或噪声。
因此，在进行分倍频处理时，需要仔细考虑处理方法，以确保获得最佳的结果。
编码器常见故障及处理方式
编码器常见故障及处理方式1. 概述编码器是一种常用的机电转换设备，通常用于测量和控制旋转运动。
它能将机械旋转运动转化为数字信号，实现对运动位置、速度等的监测和控制。
然而，在使用编码器的过程中，常会遇到一些故障和问题，需要及时解决。
本文将介绍编码器的常见故障及处理方式。
2. 编码器常见故障类型及原因2.1. 编码器失灵编码器失灵可能是由以下原因引起的：•电缆损坏：电缆损坏是导致编码器失灵的常见原因之一。
若出现电缆损坏，导致电缆中断或者接触不良，就会导致编码器信号无法传输。
•电源异常：编码器的电源异常也可能导致编码器失灵，例如电压过高或过低以及电源波动等。
•编码器本身故障：编码器自身的故障，例如光栅板损坏、线路板损坏等也会导致编码器失灵。
•其他原因：编码器还可能出现因工作环境问题、使用不当等原因导致失灵。
2.2. 编码器反转编码器反转是指旋转方向与编码器读数显示方向相反的现象。
下面是引起编码器反转的原因：•安装位置不正确：编码器安装时，应该根据安装要求设置正确的位置和方向。
如果可能悬挂、固定的不牢固或者位置是错误的，就会导致编码器反转。
•电源电压异常：在使用编码器时，如果电源电压变化过大，也可能导致编码器反转。
•编码器损坏：编码器内部部件损坏或损坏严重，也可能出现编码器反转情况。
2.3. 编码器示值不准编码器示值不准是指，编码器内部的测量单位与实际的测量单位不一致的情况。
通常会有以下原因：•编码器与测量对象的不匹配：编码器的类型和安装时的位置与要测量的对象不匹配，也会导致编码器示值不准。
•安装方式不正确：在编码器的配备安装和设置时，如果没有按照要求的标准进行，会导致测量精度不准。
•工作环境问题：在特殊环境（如易受激光或电波干扰的环境）下使用编码器，也会导致示值不准。
3. 处理方式对于编码器常见故障依据具体情况，下面是我们对它们解决方案的概况：3.1. 编码器失灵的处理•检查电源：首先，我们应该检查编码器是否有电，是否在安装电缆、使用电缆过程中有电缆损坏并需要更新连接。
编码器工作原理
编码器工作原理编码器是一种用于将物理量转换为数字信号的设备。
它在许多领域中都有广泛的应用，如自动化控制系统、通信系统、机器人技术等。
编码器的工作原理是通过测量和转换物理量的变化来生成数字信号。
一、编码器的基本原理编码器可以测量和转换各种物理量，如位置、速度、角度等。
它通常由两部分组成：传感器和信号处理器。
1. 传感器：传感器是编码器的核心部件，用于测量物理量的变化。
常见的编码器传感器有光电传感器、磁传感器和电容传感器等。
传感器将物理量的变化转换为电信号，并将其传送给信号处理器。
2. 信号处理器：信号处理器接收传感器传来的电信号，并将其转换为数字信号。
它通常由模数转换器（ADC）和微处理器组成。
ADC将模拟信号转换为数字信号，微处理器对数字信号进行处理和分析。
二、编码器的工作过程编码器的工作过程可以分为以下几个步骤：1. 传感器测量：传感器测量物理量的变化，并将其转换为电信号。
例如，光电传感器可以通过测量光强的变化来测量位置的变化。
2. 信号转换：传感器将测量到的电信号传送给信号处理器。
信号处理器接收到电信号后，将其转换为数字信号。
这个过程通常通过模数转换器（ADC）来实现。
3. 数字信号处理：信号处理器对数字信号进行处理和分析。
它可以对信号进行滤波、放大、计数等操作，以获取更准确的测量结果。
4. 数据输出：信号处理器将处理后的数据输出给用户或其他设备。
数据可以以数字形式输出，也可以通过通信接口传输给其他设备。
三、编码器的应用编码器在许多领域中都有广泛的应用，以下是一些常见的应用领域：1. 自动化控制系统：编码器被广泛应用于自动化控制系统中，用于测量和控制物体的位置、速度、角度等。
例如，在机械臂控制系统中，编码器可以用于测量机械臂的关节角度，从而实现精确的位置控制。
2. 通信系统：编码器可以用于通信系统中的数据传输和接收。
例如，在数字通信系统中，编码器将模拟信号转换为数字信号，以便进行高效的数据传输。
编码器的工作原理
编码器的工作原理编码器是一种数字电子器件，其工作原理是将输入信号转换为对应的数字编码输出。
它在通信系统、自动控制、数字电路和计算机系统等领域中得到广泛应用。
本文将介绍编码器的工作原理以及常见的编码器类型。
一、编码器的工作原理：1.信号采样：在编码器中，输入信号通常是模拟信号或数字信号。
在信号采样阶段，输入信号会被周期性地采样，将连续的信号转换为离散的信号。
采样的频率取决于实际应用的要求以及系统的采样率。
2.编码处理：在信号采样后，采样的信号需要被编码成数字形式的编码输出。
编码过程是将离散信号映射为二进制编码的过程。
编码器根据特定的编码规则将信号的不同状态映射为二进制编码。
常见的编码规则有格雷码、二进制编码等。
二、编码器的分类：编码器根据信号特性和应用领域的不同，可以分为多种类型。
常见的编码器有以下几种。
1.绝对值编码器：绝对值编码器将每个位置上的输入信号映射为唯一的编码输出。
常见的绝对值编码器有二进制编码器和格雷码编码器。
二进制编码器将每个位置上的输入信号映射为二进制数，例如4位二进制编码器可以表示0-15的数字。
格雷码编码器是一种独特的编码方式，相邻的任意两个编码仅有一个位数发生变化，以减少误差和问题。
2.相对值编码器：相对值编码器将信号的变化状态编码为相对于前一状态的变量。
常见的相对值编码器有增量式编码器和霍尔效应编码器。
增量式编码器将每个位置上的输入信号与上一状态进行比较，以计算输出信号的变化量。
霍尔效应编码器通过利用霍尔传感器感测磁场的变化来实现编码。
三、编码器的应用：1.通信系统：在通信系统中，编码器用于将模拟信号转换为数字信号，以便传输和处理。
例如，音频编码器用于将声音信号编码为数字信号，以便在数字音频播放器和计算机上播放。
2.自动控制系统：在自动控制系统中，编码器用于检测和测量旋转的位置和速度。
例如，在机械系统中，旋转编码器用于测量电机的角度和速度，并将其转换为数字信号，以便控制系统对电机进行精确控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
------四倍频、监相 qq:812798857
光栅 码盘
信号形式
编码器正转或 光栅正向移动
编码器反转或 光栅反向移动
信号处理流程
滤波整形 倍频监相 计数
为什么四倍频？
T
CNT
DI四倍频的原理------正转
A相信号 A相信号延时 B相信号 B相信号延时 计数脉冲 T/2 A A’ B B’ 1 0 0 0 1 1 0 0 1 1 1 0 1 1 1 1 0 1 1 1 0 0 1 1 T/2 0 0 0 1 0 0 0 0 图中： 加一计数脉冲 不产生计数脉冲
卡诺图
BB’ 00 AA’ 00 01 11 10 01 11 10
上图中： 加一计数脉冲 不产生计数脉冲 左图中： + 0 x 加一计数脉冲 不产生计数脉冲 减一计数脉冲 无影响 减一计数脉冲
0 0 +
+ x x
0 + 0 -
x + x
卡诺图化简------加1脉冲
BB’ 00 AA’ 00 01 11 10 01 11 10
A落后B
A相信号 B相信号 计数脉冲 C xor D 用计数两次延时A 用计数一次延时B 方向 T/2 T/2
电路
方向
计数脉冲 A xor B
A xor B延时
四倍频的原理------反转
A相信号 A相信号延时 B相信号 B相信号延时 计数脉冲 T/2 A A’ B B’ 0 0 1 0 0 0 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 0 0 T/2 0 1 0 0 0 0 0 0 图中： 减一计数脉冲 不产生计数脉冲
真值表
A A’ B B’ 1 0 0 0 1 1 0 0 1 1 1 0 1 1 1 1 0 1 1 1 0 0 1 1 0 0 0 1 0 0 0 0 0 0 1 0 0 0 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 0 0 0 1 0 0 0 0 0 0
0 + 0 -
x + x
左图中： + 0 x 加一计数脉冲 不产生计数脉冲 减一计数脉冲 无影响
减一脉冲= AA' B + A A' B + A BB '+ AB B'
倍频监相电路
AA' B
A
A’
加一脉冲
ABB
B B’
A A' B
A B B'
AA' B
ABB '
A A' B
减一脉冲
AB B'
表达式的本质
0 0 +
+ x x
0 + 0 -
x + x
左图中： + 0 x 加一计数脉冲 不产生计数脉冲 减一计数脉冲 无影响
加一脉冲= AA' B + A A' B + ABB '+ A B B'
卡诺图化简------减1脉冲
BB’ 00 AA’ 00 01 11 10 01 11 10
0 0 +
+ x x
AA' AA'
编码器正转或 光栅正向移动
编码器反转或 光栅反向移动
再一种四倍频监相电路
A相信号 B相信号 C= A xor B
D= A xor B延时
计数脉冲 C xor D T/2 T/2
A超前B
A相信号 B相信号 计数脉冲 C xor D 用计数两次延时A 用计数一次延时B 方向 T/2 T/2
------怎样将在边沿产生脉冲
A A’ A A’
下降沿
下降沿
下降沿=
AA'
上升沿=
AA'
表达式的本质
------边沿时候另一相的状态
加一脉冲= AA' B + A A' B + ABB '+ A B B' 减一脉冲= AA' B + A A' B + A BB '+ AB B'
下降沿= 上升沿=
