第七章变压器
项目六、变压器
1 变压器的构造
2 变压器的工作原理
一、变压器的构造
1、变压器的分类
1）按用途分：电力变压器、专用电源变压器、调压变压器、测量变压器、隔离变压器。
2）按结构分：双绕组变压器、三绕组变压器、多绕组变压器已经自耦变压器。
3）按相数分：单相变压器、三相变压器和多相变压器。
2、变压器的构造
基本构造：由铁心和绕组构成。
铁心是变压器的磁路通道，是用磁导率较高且相互绝缘的硅钢片制成，以便减少涡流和磁滞损耗。
按其构造形式可分为心式和壳式两种，如图1(a)、(b)所示。
图1 心式和壳式变压器
线圈是变压器的电路部分，是用漆色线、沙包线或丝包线绕成。
其中和电源相连的线圈叫原线圈(初级绕组)，和负载相连的线圈叫副线圈(次级绕组)。
3、额定值及使用注意事项
1）额定值
①额定容量——变压器二次绕组输出的最大视在功率。
其大小为副边额定电流的乘积，一般以千伏安表示。
②原边额定电压——接到变压器一次绕组上的最大正常工作电压。
③二次绕组额定电压——当变压器的一次绕组接上额定电压时，二次绕组接上额定负载时的输出电压。
2）使用注意事项
①分清一次绕组、二次绕组，按额定电压正确安装，防止损坏绝缘或过载。
②防止变压器绕组短路，烧毁变压器。
③工作温度不能过高，电力变压器要有良好的绝缘。
二、变压器的工作原理
变压器是按电磁感应原理工作的，原线圈接在交流电源上，在铁心中产生交变磁通，从而在原、副线圈产生感应电动势，如图2所示。
1、变压器的空载运行和变压比
如图2所示，设原线圈匝数为N 1，端电压为U 1；副线圈匝数为N 2，端电压
为U 2。
则，原、副线圈（一次、二次绕组）电压之比等于匝数比，即
n N N U U ==2
1
21 （1）
n 叫做变压器的变压比或变化。
注意：上式在推导过程中，忽略了变
压器原、副线圈的内阻，所以上式为理想变压器的电压变换关系。
2、变压器的负载运行和变流比
在图2的副线圈端加上负载|Z 2|，流过负载的电流为I 2,分析理想变压器原线
圈、副线圈的电流关系。
将变压器视为理想变压器，其内部不消耗功率，输入变压器的功率全部消耗
在负载上，即
2211I U I U =
将上式变形带入（式7－1），可得理想变压器电流变换关系
n
N N U U I I 1
121221=== （2）
3、变压器得阻抗变换作用
设变压器初级输入阻抗为|Z 1|，次级负载阻抗为|Z 2|，则
1
1
1I U Z =
图2 变压器空载运行原理图
将21
212211 I N N I U N N U ==
，代入，得 2
2
2
211I
U N N Z ⎪⎪⎭⎫ ⎝⎛= 因为 22
2Z I U =
所以 2222
21
1Z n Z N N
Z =⎪⎪⎭⎫ ⎝⎛=
即
22
1n Z Z =
（3）
可见，次级接上负载|Z 2|时，相当于电源接上阻抗为n 2|Z 2|的负载。
变压器的这种阻抗变换特性，在电子线路中常用来实现阻抗匹配和信号源内阻相等，使负载上获得最大功率。
III.例题讲解，巩固练习
【例题1】有一电压比为220/110 V 的降压变压器，如果次级接上55 Ω 的电阻，求变压器初级的输入阻抗。
解1：次级电流 Α255
1102
22===Z U I
初级电流 Α2110
220
2121==≈=
U U N N n Α12
2
21===
n I I 输入阻抗 Ω===
2201
220
111I U Z 解2：变压比 2110
2202121==≈=
U U N N n 输入阻抗
Ω=⨯==⎪⎪⎭
⎫ ⎝⎛≈2205542222
2
1
1Z n Z N
N Z
3 变压器的功率和效率
4 几种常用变压器
一、变压器的功率和效率
1、变压器的功率
实际变压器在工作时，必然存在功率损失。
变压器的功率消耗等于原边输入功率1111cos ϕI U P =和副边输出功率2222cos ϕI U P =之差，及
21P P P -=∆
变压器的功率损耗包括铜损和铁损两部分，它们可以通过计算或这使用的方
法求出。
①铜损是由于原、副边有电阻，电流在电阻上要消耗一定的功率。
②铁损是由于交变的主磁通在铁心中产生的磁滞损耗和涡流损耗。
2、变压器的效率
变压器的效率为变压器输出功率与输入功率的百分比，即
%1001
2
⨯=
P P η (4)
大容量变压的效率可达98% ~ 99%，小型电源变压器效率约为70% ~ 80%。
二、几种常用变压器 1、自耦变压器
自耦变压器原、副线圈共用一部分绕组，它们之间不仅有磁耦合，还有电的关系，如图3所示。
原、副线圈电压之比和电流之比的关系为
n N N I I U U =≈=2
1
1221 注意：
① 自耦变压器在使用时，一定要注意正确接线，否则易于发生触电事故。
② 接通电压前，要将手柄转到零位。
接通电源后，渐渐转动手柄，调节出
所需要的电压。
1、 小型电源变压器
图 3 自耦变压器符号及原理
小型电源变压器广泛应用与电子仪器中。
它一般有一至二个一次绕组和几个不同的二次绕组，可以根据实际需要联结组合，以获得不同的输出电压。
指导学生自己分析教材图(7)(a)、(b)，指出各有哪几种工作方式，可以获得哪几种输出电压。
2、 互感器
互感器是一种专供测量仪表，控制设备和保护设备中高电压或大电流时使用的变压器。
可分为电压互感器和电流互感器两种。
1）电压互感器
使用时，电压互感器的高压绕组跨接在需要测量的供电线路上，低压绕组则与电压表相连，如图4所示。
可见，高压线路的电压U 1等于所测量电压U 2和变压比n 的乘积，即U 1=nU 2 注意：
(1) 次级绕组不能短路，防止烧坏次级绕组。
(2) 铁心和次级绕组一端必须可靠的接地，防止高压绕组绝缘被破坏时而造成设备的破坏和人身伤亡。
2）电流互感器
使用时，电流互感器的初级绕组与待测电流的负载相串
连，次级绕组则与电流表串联成闭和回路，如图5所示。
通过负载的电流就等于所测电流和变压比倒数的乘积。
注意：
(1) 绝对不能让电流互感器的次级开路，否则易造成危险；
(2) 铁心和次级绕组一端均应可靠接地。
常用的钳形电流表也是一种电流互感器。
它是由一个电流表接成闭合回路的
图4 电压互感器
图5 电流互感器
图6 钳形电流表
次级绕组和一个铁心构成，其铁心可开、可合。
测量时，把待测电流的一根导线放入钳口中，电流表上可直接读出被测电流的大小，如图6所示。
3、 三相变压器
三相变压器就是三个相同的单相变压器的组合，如图7所示。
三相变压器用于供电系统中。
根据三相电源和负载的不同，三相变压器初级和次级线圈可接成星形或三角形。
三相变压器的每一相，就相当于一个独立的单相
变压器。
单相变压器的基本公式和分析方法，使用与三相变压器中的任意一相。
4、 变压器铭牌数据
在变压器外壳上均有一块铭牌，要安全正确的使用变压器，必须掌握铭牌各个数据的含义。
① 型号
用以表明变压器的主要结构、冷却方式、电压和容量等级等等。
如SJL-560/10中：S 表示三相，单相变压器用D 表示；J 表示油浸自冷式冷却方式，风冷式用F 表示；L 表示装有避雷装置；560表示容量为560kV·A ；10表示高压绕组额定电压为10kV 。
② 额定电压
变压器空载时的电压，三相变压器指线电压。
③ 额定电流
变压器正常运行时允许通过的最大电流，三相变压器指线电流。
④ 额定容量
额定容量指变压器的额定输出视在功率S 。
在单相变压器中S ＝U 2I 2；在三相变压器中，223I U S 。
⑤ 温升
温升是指变压器某些部分与周围环境的温差，变压器所允许的温升由材料的绝缘等级来定。
变压器运行时，要注意其温升，确保安全运行。
III.例题讲解，巩固练习
图7 三相变压器
【例题1】有一变压器初级电压为2200 V ，次级电压为220 V ，在接纯电阻
性负载时，测得次级电流为10 A ，变压器的效率为95%。
试求它的损耗功率，初级功率和初级电流。
解：次级负载功率 P 2 = U 2I 2cos ϕ2 = 220⨯10 = 2200 W 初级功率 W 231695
.02200
2
1≈=
=
η
P P 损耗功率 P L = P 1 – P 2 = 2316 – 2200 = 116W 初级电流 Α05.12200
2316111≈==U P I。

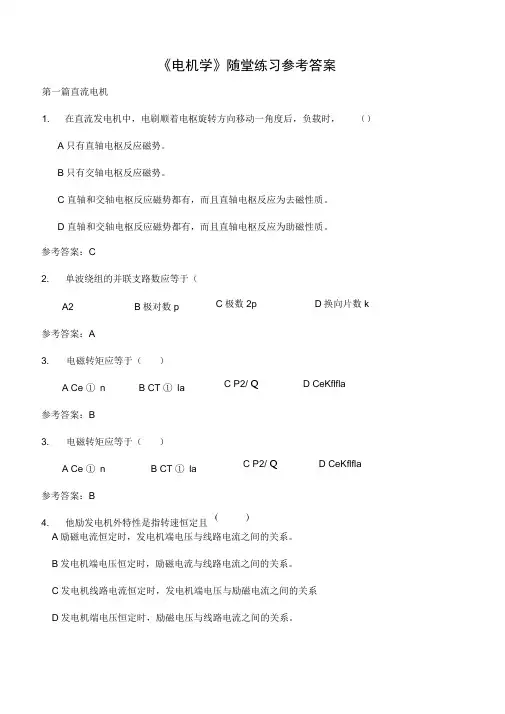

电机学随堂理解练习答案解析
《电机学》随堂练习参考答案第一篇直流电机 1.在直流发电机中，电刷顺着电枢旋转方向移动一角度后，负载时， （）A 只有直轴电枢反应磁势。
B 只有交轴电枢反应磁势。
C 直轴和交轴电枢反应磁势都有，而且直轴电枢反应为去磁性质。
D 直轴和交轴电枢反应磁势都有，而且直轴电枢反应为助磁性质。
A 励磁电流恒定时，发电机端电压与线路电流之间的关系。
B 发电机端电压恒定时，励磁电流与线路电流之间的关系。
C 发电机线路电流恒定时，发电机端电压与励磁电流之间的关系D 发电机端电压恒定时，励磁电压与线路电流之间的关系。
参考答案：C 2. 单波绕组的并联支路数应等于（ A2 B 极对数p 参考答案：A 3. 电磁转矩应等于（ ） A Ce ① n B CT ① la 参考答案：B 3. 电磁转矩应等于（ ） A Ce ① n B CT ① la参考答案：B 4. 他励发电机外特性是指转速恒定且C 极数2pD 换向片数kC P2/ QD CeKflflaC P2/ QD CeKflflaC P2-p0D T2 Q)C极数2p D换向片数k C P2 /la D CTKfIfIaA能量回馈到电网。
C电机变成他励发电机B电机内仍有主磁场。
D电磁转矩为制动性转矩。
5. 他励发电机的调整特性是（）A下垂B上翘C水平 D 没准参考答案：B6. 下列说法错误的是（）A直流电动机制动的方法有能耗制动、反接制动和回馈制动。
B直流电动机起动的方法有直接起动、电枢回路串电阻起动和降压起动。
C串励电动机允许空载运行。
D串励电动机的优点是有较大的起动转矩和过载能力。
参考答案：C7. 电磁功率应等于（）A Ea laB P1+pO参考答案：A8. 单叠绕组的并联支路数应等于（A 2 B极对数p参考答案：C9. 感应电动势应等于（）A Ce ① nB CT① la参考答案：A10. 对于能耗制动来说，下列说法错误的是（）11. 直流电机的励磁方式有（A 他励B 并励C 串励D 复励D 实槽数C 换向器节距D 合成节距)0C P1-pcuf-pcuaD Eala0 0B 改变电枢电压 D 改变励磁电流参考答案：ABCD 12.直流电机的换向片数等于（）。
第七章 电能传输及转换技术
U2N
cosφ 2=0.8滞后
cosφ 2=1
变压器的外特性就是描述输出电压 u2随负载电流 i2变化的关系，即： u2 ＝f（i2 ） 两者之间的对应关系可用左图所示 曲线进行描述。
0
I2N
i2
2．电压调整率
U 20 U 2 N U % 1 0 0 % U 20
电压调整率反映了变压器运行时输出电压的稳定性，是变 压器的主要性能指标之一。
M 1 L1 1/ （a） L2 2/ 1/ （b）
二端口网络
L1 2 1
L2 2 C 2/ 1/ 1
Z1
Z2
2
Z3 2/ （c）
在四端网络中端口由两个端钮组成，当从一个端钮流入该网络 的电流等于从另一个端钮流出该网络的电流时，该两个端钮称一 个端口。上图（a）中，如果流入端钮1的电流等于流出端钮1/的 电流，1-1/称一个端口。图中四端网络共有两个端口，称二端口网 络。
高压套管
低压套管 分接开关 油箱 铁芯 绕组 放油阀门
变压器主要由铁芯和绕组两大部分构成。铁芯是它的磁 路部分，绕组是它的电路部分。
7-2 变压器
二、变压器的工作原理
（1）变压器的空载运行与变换电压作用
Φ S i10 u20 a
x
A u X 1
N1N2
|ZL|
x
变压器的一次侧接电源，二次侧开路，这种运行状 态称为空载。 变压器空载时原边电流 i10很小，在铁心磁路中产生按 正弦规律变化的磁通φ ，当φ 穿过两线圈时，分别感应电压：
U L1 4.44 fN1m U M2 4.44 fN 2m
7-2
变压器
变压器原、副边电压与感应电压的关系为：
U1 U L1 4.44 fN1m U 20 U M2 4.44 fN 2m

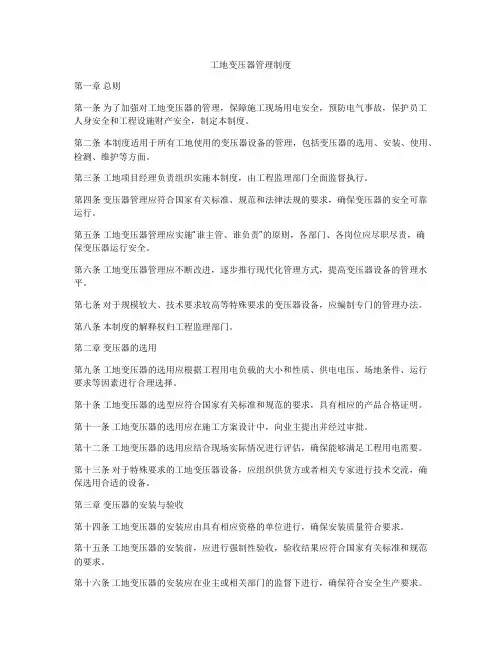

工地变压器管理制度
工地变压器管理制度第一章总则第一条为了加强对工地变压器的管理，保障施工现场用电安全，预防电气事故，保护员工人身安全和工程设施财产安全，制定本制度。
第二条本制度适用于所有工地使用的变压器设备的管理，包括变压器的选用、安装、使用、检测、维护等方面。
第三条工地项目经理负责组织实施本制度，由工程监理部门全面监督执行。
第四条变压器管理应符合国家有关标准、规范和法律法规的要求，确保变压器的安全可靠运行。
第五条工地变压器管理应实施“谁主管、谁负责”的原则，各部门、各岗位应尽职尽责，确保变压器运行安全。
第六条工地变压器管理应不断改进，逐步推行现代化管理方式，提高变压器设备的管理水平。
第七条对于规模较大、技术要求较高等特殊要求的变压器设备，应编制专门的管理办法。
第八条本制度的解释权归工程监理部门。
第二章变压器的选用第九条工地变压器的选用应根据工程用电负载的大小和性质、供电电压、场地条件、运行要求等因素进行合理选择。
第十条工地变压器的选型应符合国家有关标准和规范的要求，具有相应的产品合格证明。
第十一条工地变压器的选用应在施工方案设计中，向业主提出并经过审批。
第十二条工地变压器的选用应结合现场实际情况进行评估，确保能够满足工程用电需要。
第十三条对于特殊要求的工地变压器设备，应组织供货方或者相关专家进行技术交流，确保选用合适的设备。
第三章变压器的安装与验收第十四条工地变压器的安装应由具有相应资格的单位进行，确保安装质量符合要求。
第十五条工地变压器的安装前，应进行强制性验收，验收结果应符合国家有关标准和规范的要求。
第十六条工地变压器的安装应在业主或相关部门的监督下进行，确保符合安全生产要求。
第十七条工地变压器的安装应符合电气设计方案的要求，确保安装位置、接地、通风等方面满足要求。
第十八条工地变压器的安装验收记录应建立，并在工程验收时提交相关监理部门。
第四章变压器的使用第十九条工地变压器的使用应由专业人员进行，严格按照使用说明书和安全操作规程进行操作。
变压器和交流电动机练习题
第七章变压器和交流电动机练习题一、单项选择题1、降压变压器必须符合（）A I1>I2B K<1C I1<I2D N1<N22、为了安全,机床上的照明电灯用的电压是36V,这个电压是把220V的电压通过变压器降压后得到的,如果这台变压器给40W的电灯供电(不考虑变压器的损失),则一次、二次绕组的电流之比是（）A. 1 ：1B. 55 ：9C. 9 ：55D. 无法确定的3、三相异步电动机旋转磁场的旋转方向是由三相电源的（）决定。
A.相序B.相位C.频率D.幅值4．旋转磁场的转速与（）A 电源电压成正比 B频率和磁极对数成正比C.频率成反比，与磁极对数成正比 D频率成正比，与磁极对数成反比5、一次、二次绕组中有电联系的变压器是（）A.多绕组变压器B.三相变压器C.自耦变压器D.互感器6、变压器的一、二次绕组中不能改变的物理量是（）A.交流电压B.交流电流C.阻抗D.频率7、电动机铭牌上标的电压值和电流值是指电动机在额定运行时定子绕组的（）A.相电压和线电流B.线电压和线电流C.相电压和相电流D.线电压和相电流8、额定转速为1475r/min的三相异步电动机，其磁极数为（）A.2B.4C.6D.89、一个理想变压器的匝数比是4，当伏在电压U2=50V、负载电流I2=2A时，一次线圈的电压和电流分别为（）A.12.5V和0.5AB. 12.5V和8AC. 200V和0.5AD. 200V和8A10、Y160L-4型三相异步电动机，定子产生的旋转磁场的转速是（）A.750r/minB. 1000r/minC.1500 r/minD.3000 r/min11、三相异步电动机铭牌上标明功率是9KW，其效率是90%，则输入功率为（）A.8.1KWB.9KWC.10KWD.18KW12、欲将电动机定子绕组接成星形联接，下面六个接线柱的正确接法是13、变压器的工作原理是（）A.电流的磁效应B.电磁感应C.趋肤效应D.都不对14、变压器原绕组100匝，副绕组1200匝，原绕组接10V的蓄电池，则副绕组的输出电压为（）A.120VB.12VC.0.8VD.015、理想变压器的变压比是1:10，次级接100Ω的电阻，则变压器输入电阻为（）A.1000ΩB.100ΩC.10ΩD.1Ω16、三相异步电动机转子转速总是（）A.与旋转磁场转速相同B. 与旋转磁场转速无关C. 大于与旋转磁场转速D.低于与旋转磁场转速17、单相交流电动机定子绕组通入正弦交流电后产生的磁场为（）A.圆形旋转磁场B.恒定磁场C.椭圆形磁场D.脉动磁场18、大功率电动机采用降压起动的原因是（）A.全压起动电源功耗太大B.为降低起动电流C.为增大起动转矩D.为起动快19、以下不是电动机降压起动方法的是（）A.自耦变压器降压起动B.互耦变压器降压起动C.星形-三角形换接降压起动D.串电阻降压起动20、如图所示，变压器输入电压U一定，两个二次绕组匝数是N2和N3。

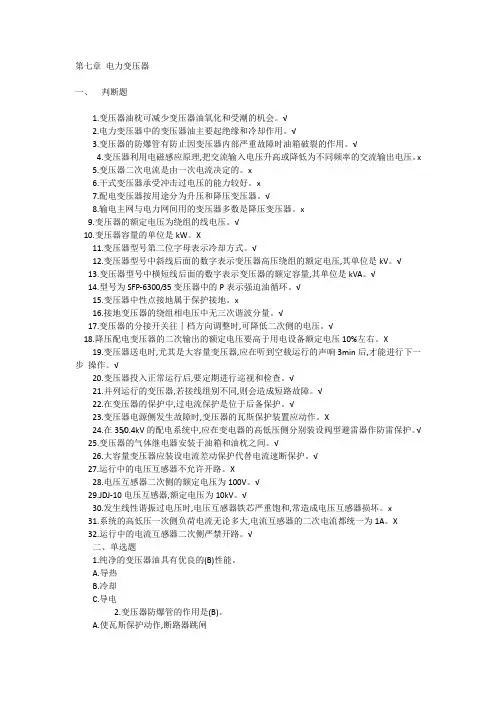

第七章 电力变压器
