人教版九年级物理《第十七章_欧姆定律》练习题(A卷)(含答案)
图7-22 图7-23 图7-21 人教版九年级物理《第十七章 欧姆定律》练习题(A 卷)（含答案）
一．填空题（每空1分，共 17分）
1．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明， 只有 的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ． 2．如图7-21，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。
要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应 (填“断开”或“闭合”)，此时电流表的示数为I 2；则I 1︰I 2
3．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.
4. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。
他出现错误的原因是____________________ ___，实际电压应是___________。
5．欧姆定律的表达式为
，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越 。
两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。
．
6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 Ω的电阻．
二．选择题（每小题3分，共30分）
1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况（ ）
A ．电灯的灯丝被烧断 B.电灯正常发光
C. 电灯发出暗淡的光
D.保险丝熔断
2．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）
A.灯L 1短路
B.灯L 2断路
C.电流表烧坏了
D.灯L 1断路
3．如图7-24所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情
况是（ ）
图7-24
A ．两表示数都变大
B ．两表示数都变小
C ．电流示数变大，电压表示数变小
D ．电流示数变小，电压表示数变大
4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ）
A ．电阻变大，电流减小
B ．电阻变小，电流增大
C ．电阻和电流都增大
D ．电阻和电流都减小
5．发生电火灾后，产生应该做的是（ ）
A ．用水灭火 B.用灭火器灭火
C ．用砂子灭火 D.切断电源并拔打119火警电话
6．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是 （ ）
A.将两个4欧的电阻串联起来
B.将两个10欧的电阻并联起来
C.将两个4欧的电阻并联起来
D.将两个10欧的电阻串联起来
7．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ）
A ．电源没电了
B ．小灯泡处开路
C ．滑动变阻器处开路
D ．开关处开路
8．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（ ）
A ．这是伪科学的撞骗行为
B ．此人也许真有不导电的特异功能
C ．此人与大地之间一定有良好的绝缘
D ．他去抓两根电线前，零线被助手切断了
9．下列说法正确的是( ) A ．家庭电路用的保险丝是由电阻率大、熔点高的合金制成 B ．用测电笔测电时，手不准接触笔上任何金属体 C ．只有低于220V 的电压才是安全的·
D ．螺丝口灯座的螺旋套，只准接在零线上
10．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I —U 图线如图7-25所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是
A ．R 串在Ⅱ区域，R 并在Ⅲ区域
B ．R 串在Ⅲ区域，R 并在Ⅰ区域
C ．R 串在Ⅰ区域，R 并在Ⅱ区域
D ．R 串在Ⅰ区域，R 并在Ⅲ区域
三．实验题（23分）
1．（13分）下图7-26是小明自制电子秤的原理示意图。
托盘、轻弹簧上端和金属滑片P 固定一起(弹簧的电阻不计)。
（1）电路设计：要使电子秤能正常工作，下列电路连接正确的是（ ）
A ．点“1”与点“2”连接
B ．点“1”与点“3”连接
C ．点“2”与点“3”连接
D ．点“1”、点“2”与点“3”全部相连接
(2) 故障排除：小明在正确完成电路连接后。
闭合开关S ，改变托盘中物体的质量，发现电压表有示数．但始终不变，发生故障的原因可能是（ ）
A ．R 0断路
B ．R 1短路
C ．电压表短路
D ．金属滑片P 处断路
O
1图7-25
(3)刻度调试：①调零。
在托盘中无物体时，使金属滑片P 处于R l 最上端．此时电压表的示数为零．②标度。
每次向托盘中增加100g 的砝码，在电压表指针所指位置的刻度盘上标出相应的质量值。
当将1kg 的物体放在托盘中。
金屑滑片P 刚好指在距R l 上端l ／3处(如图7-26)，请计算回答“1千克”应标在电压表多少伏的位置上?(电阻
R 0=5Ω，电阻R 1=15Ω，电源电压U =3.0V ，电压表的量程为 0～3.0V)
（4）继续改进：小明在标示电子秤刻度时，发现电子秤的刻度与电
压表的刻度有不同特点。
请说出不同之
处。
于是，他又开始了新的研究。
2．（10分）如图7-27所示，是王燕同学连接的测电阻R x 的电路。
（1）电路中有一根导线连接错了，请你在接错的导线上打一个叉，
并画出正确的连线。
（2）在方框中根据改正后的电路画出电路图。
（3）实验中测出了如下表所示的数据，其中第3次测量时电流表的表盘如
图7-28所示，请你读出电流值填在表格中。
电阻测量值R x ＝
Ω。
四．应用创新题（13分）
1. (4分)在图7-29所示电路的适当位置，标出表示电压表和电流表的符号，并用“＋”或“－”标明正、负接线柱。
2．
（3分 ）现在，给你一只普通的滑动变阻器。
请你找到它的1个缺点，并针对这一缺点找到改进办法。
3.（6分）图7-30中S 是一个单刀双掷开关，刀扳到右边时a 、b 两接线柱连通，刀扳到左边时，a 、c 两个接线柱连通。
图中标有G 的是电动机的符号。
请把图中的这些符号连成电路图。
使开关扳到左右两边时电动机各用一个电源供电，而且流过电动机的电流方向相 图7-26 图7-27 图7-28
反从而使其转动方向相反。
五．计算题（17分）
1．（8分）有一个灯泡，它的电阻是15Ω，把灯泡两端加6V 电压时，灯泡能正常工作。
如果把灯泡接在7.5V 的电源上，仍使灯泡正常发光，应给灯泡串联一个多大的电阻？
2．（9分）如图7-31所示的电路，R 1=30Ω，R 2=10Ω，开关S 闭合后，电流表A 的示数为0.4A ，求电源电压、通过R 2的电流和干路中的电流。
图7-30
S 图7-31
参考答案：
一．填空题
1.10-4、不高于36220、1.210；
2.S1、S2、断开、4：1；
3.电流表改用大量程、被测电流小于0.6A；
4.将小量程误读为大量程、2V ；
5.I=U/R、大、等于；
6.并、30、串、480 二．选择题
1.D
2.D
3.A
4.B
5.D
6.B
7.C
8.B
9.D 10.D
三．实验题
1. (1)C；（2）D；（3）1.5V；（4）电子秤的刻度是不均匀的，而电压表的刻度是均匀的。
2．（1）电压表的负接线柱与定值电阻右边接线柱之间的导线连
错了，改画成连接在电压表的负接线柱与定值电阻左边接线柱之间。
（2）略；（3）2
四．应用创新题
1．左边是电压表，上面是负接线柱；右边是电流表，左边是正
接线柱。
2．缺点：不知道连入电路的电阻值；改进方法：在滑动变阻器
上附一小纸条，在相应的位置标明对应的电阻值。
3．如图答-11所示
五．计算题
1．3．75Ω
2.(1)U=12V；(2)I2=1.2A；(3)I=1.6A 图答-11
S。
人教版九年级物理全册第十七章《欧姆定律》测试卷 含答案
人教版九年级物理全册第十七章《欧姆定律》测试卷一、单选题(共15小题)1.一个定值电阻两端电压由2 V 增大到4 V 时，通过该电阻的电流增加了0.1 A ，若将该电阻接到10 V 电源上，则通过它的电流是( ) A ． 0.3 A B ． 0.4 AC ． 0.6 AD ． 0.5 A2.若R 0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx 阻值的是( )A ．B ．C ．D ．3.从欧姆定律可以导出公式R ＝，下列说法正确的是( )A ． 当电压增大2倍时，电阻R 增大2倍B ． 当电流强度增大2倍时，电阻R 减小为二分之一C ． 当电压为零时，电阻R 值不为零D ． 当电压为零时，电阻R 也为零4.如图是自动测量油箱的油量装置图．其中R ′是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )A ． 油量表是电压表改装而成的B ．R 和R ′是并联的C ． 油位越高，通过R 的电流越大D ． 油位越低，R 两端的电压越小5.关于电流、电压和电阻，下列说法正确的是( ) A ． 只要将导体连入电路，电路中就有电流 B ． 导体中通过的电流越大，它的电阻越小 C ． 有电流通过的小灯泡，其两端不一定有电压 D ． 导体两端电压越大，通过该导体的电流就越大6.为实验室制作一个电铃电路，现有器材：一个12 V 的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( ) A ． 串联一个6 Ω的电阻 B ． 串联一个12 Ω的电阻C ． 并联一个6 Ω的电阻D ． 并联一个12 Ω的电阻7.电阻R 1、R 2串联在电路中，已知R 1∶R 2＝4∶1，则通过R 1、R 2的电流和它们两端的电压之比分别是( )A ． 1∶1和4∶1B ． 4∶1和1∶1C ． 1∶1和1∶4D ． 1∶4和4∶18.如图所示电路，已知电源电压为3 V ，R 2为6 Ω，当S 断开时，电流表的示数为0.3 A ，如把S 合上，电流表的示数为( )A ． 0.5 AB ． 0.75 AC ． 1 AD ． 1.5 A9.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )A ． 测量值等于电阻的实际值B ． 测量值小于电阻的实际值C ． 测量值大于电阻的实际值D ． 以上三种情况都有可能10.研究电流与电压、电阻的关系时，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该( )A ． 保持滑动变阻器R 2滑片的位置不变 B.保持R 1不变，调节R 2滑片到不同的适当位置C ． 保持滑动变阻器R 2两端的电压不变D ． 保持电路中电流不变11.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是( )A ． 测量值偏大，是由于电流表有内阻B ． 测量值偏大，是由于电压表有内阻C ． 测量值偏小，是由于电流表有内阻D ． 测量值偏小，是由于电压表有内阻12.阻值都为10 Ω的两个电阻串联后，其等效电阻为( ) A ． 5 Ω B ． 10 ΩC ． 20 ΩD ． 40 Ω13.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )A．电流表被烧坏B．电压表被烧坏C．电流表示数为0 D．电压表示数为014.电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为()A．I1＞I2 B．I1＝I2C．I1＜I2 D．不能确定15.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．灯泡亮度不变，电流表示数变大B．灯泡变亮，电流表示数变大C．灯泡变暗，电流表示数变小D．灯泡变暗，电流表示数变大二、填空题(共3小题)16.在伏安法测电阻的实验中，实验原理是__________.在实验中，连接电路时开关应________.实验时，靠改变 ________所在位置，记录几组数据，分别算出电阻，最后算出 ________作为被测电阻的阻值．17.5 Ω的电阻R1跟15 Ω的电阻R2并联起来，接在电压是6 V的电源上，通过R1的电流是________A，R2两端的电压是_______ V.18.将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________．三、实验题(共3小题)19.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．(3)在“伏安法测电阻”的实验中：∶图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．∶若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)20.如图所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．表一、表二记录的是实验数据，分析表一数据可得出结论：_______________________；分析表二数据可得出结论：______________________________________________________.21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择3 V的量程．那么电流表应选用__________的量程．这样做的优点是：∶________；∶以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．四、计算题(共3小题)22.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．23.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．24.有两只电阻R1和R2，把他们串联后接到18 V的电源上，通过它们的电流为2 A，当它们并联接在同一电源上时，总电流为9 A，求R1和R2的阻值．答案解析1.【答案】D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.2.【答案】D【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．3.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.4.【答案】C【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 两端的电压越大，故D错误．5.【答案】D【解析】A项导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，该选项错误；B项当导体两端电压一定时，导体中通过的电流越大，说明它的电阻越小，题中没有“电压一定”这个条件，该选项错误；C项电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，该选项错误；D项电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，因此该选项正确．6.【答案】A【解析】电铃正常工作时的电压U电铃＝6 V，电流I＝1 A，因为电源电压12 V大于电铃正常工作时的电压6 V，所以，要使电铃能在12 V的电路上正常工作，必须给它串联一个电阻，故C、D错误；串联电路中各处的电流相等，串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR＝U －U电铃＝12 V－6 V＝6 V，由I＝可得，串联电阻的阻值：R＝＝＝6 Ω，故A正确，B错误．7.【答案】A【解析】串联电路中各处的电流相等，电阻R1、R2串联在电路中时，通过它们的电流之比为1∶1，由欧姆定律得：＝＝＝.8.【答案】B【解析】当S断开时，两电阻串联，电流表测电路中的电流，由I＝可得，电路中的总电阻：R＝＝＝10 Ω，因串联电路中总电阻等于各分电阻之和，所以R1的阻值：R1＝R－R2＝10 Ω－6 Ω＝4 Ω；当S闭合时，电路为R1的简单电路，则电路中电流表的示数：I′＝＝＝0.75 A.9.【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值．故选B.10.【答案】B【解析】11.【答案】A【解析】图中是安培表内接法，由于安培表的分压作用，电压测量值偏大，电流表测量值准确，根据欧姆定律I＝可知，电阻测量值偏大，等于电阻R与安培表内阻之和．故选A.12.【答案】C【解析】串联电路中总电阻等于各分电阻之和，阻值都为10 Ω的两个电阻串联后，其等效电阻：R＝R1＋R2＝10 Ω＋10 Ω＝20 Ω.13.【答案】C【解析】在此电路中，由于电压表串联在电路中，相当于电路断路，电压表测量电源电压，电流表示数接近于零．故选C.14.【答案】C【解析】电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I＝的变形式R＝可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I＝可知，I1＜I2.15.【答案】C【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻器的滑片P向右移动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I＝可知，电路中的电流变小，即电流表的示数变小；灯泡变暗．故选C.16.【答案】欧姆定律或R＝断开滑片平均值【解析】17.【答案】1.26【解析】由题意可知，电阻R1与电阻R2并联，并联电路中各支路两端的电压相等，两电阻两端的电压：U1＝U2＝U＝6 V，因为I＝，通过R1的电流：I1＝＝＝1.2 A.18.【答案】1∶1 2∶11∶21∶1【解析】因为串联电路中各处的电流相等，所以两电阻串联时，通过两电阻的电流相等，即电流之比为1∶1；由I＝可得，电压U＝IR，R1、R2两端的电压之比：U1∶U2＝IR1∶IR2＝R1∶R2＝2∶1.因为并联电路中各支路两端的电压相等，所以两电阻并联时，两电阻两端的电压相等，即电压之比为1∶1；则通过两电阻的电流之比：I1∶I2＝1∶1＝R2∶R1＝1∶2.19.【答案】(1)(2)8.50.2632.7 Ω(3)∶∶变小变小不变【解析】(1)根据电流表串联在电路中，电压表并联在电阻两端，电流从电表的正接线柱流入，负接线柱流出，简称(正进负出)．(2)电压表所选量程为：0～15 V，其分度值为：0.5 V，由指针位置可知U＝8.5 V，电流表所选量程为：0～0.6 A，其分度值为：0.02 A，由指针位置可知I＝0.26 A，由I＝得R＝＝≈32.7 Ω.(3)∶在图3的实验电路中，应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上．∶因滑动变阻器和待测电阻串联，若滑动变阻器滑片向右滑动，此时滑动变阻器阻值增大，整个电路中电流减小，待测电阻两端电压减小．而待测电阻阻值不变，因为电阻不随其两端电压和电流的改变而改变．20.【答案】在导体电阻一定时，通过导体的电流与导体两端的电压成正比在电压一定时，通过导体的电流与导体的电阻成反比【解析】(1)电压表与电阻R0并联，电流表串联在电路中；(2)表一中的电阻R＝5 Ω不变，随着导体两端的电压增大，通过导体的电流也增大，并且成倍数的增大，即在导体电阻一定时，通过导体的电流与导体两端的电压成正比；表二中的电压U＝2 V不变，当电阻增大时，通过导体的电流减小，并且成倍数的减小，即在电压一定时，通过导体的电流与导体的电阻成反比．21.【答案】(1)0～0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．22.【答案】解：由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，由于串联电路中总电压等于各分电压之和，则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，则R2的阻值：R2＝＝＝20 Ω.答：电路中的电流为0.25 A，R2的阻值为20 Ω.【解析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R2的阻值．23.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．24.【答案】解：串联后接到18 V的电源上，通过它们的电流为2 A，则R串＝R1＋R2＝＝＝9 Ω；并联接在同一电源上时，总电流为9 A，则并联后总电阻为R并＝＝＝2 Ω；即：＋＝；解得：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω；答：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω.【解析】并联电路中电流的规律I＝I1＋I2，并联电路中电压的规律U＝U1＝U2，串联电路的电压规律为：U＝U1＋U2；串联电路的电流规律为：I＝I1＝I2.欧姆定律的表达式为：I＝.。
2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案
2024-2025学年人教版九年级物理全一册《第十七章欧姆定律》单元检测卷-附答案一、选择题。
1、几位同学学习了欧姆定律后，根据I=UR ，导出了R=UI．于是他们提出了以下几种看法，你认为正确的是（）A．导体电阻的大小跟通过导体中的电流成反比B．导体电阻的大小跟加在导体两端的电压成正比C．导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D．导体两端不加电压时，导体的电阻为零2、由欧姆定律I=UR 导出R=UI，以下说法中正确的是（）A．加在导体两端的电压越大，则导体的电阻越大B．通过导体的电流越大，则导体的电阻越小C．导体的电阻在电流减小到零时非常大D．以上说法都不对3、用如图所示的实验电路图“探究电流与电压、电阻的关系实验”,下列注意事项错误的是（）A．连接电路时,开关应该是断开的B．连接滑动变阻器时,滑片要滑到阻值最小的位置C．连接电表时,必须使电流从“+”接线柱流入,从“-”接线柱流出D．每次更换电阻后,要调节变阻器,使电压表的示数相同4、如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A．读出电流表与电压表的示数B．将滑片P向左移动C．将滑片P向右移动D．适当减少电池的节数5、某同学利用下图所示的电路做“伏安法测电阻”的实验，已知电源电压恒为6 V，滑动变阻器标有“20 Ω，1 A”字样，实验中该同学填写的实验数据如下表所示．①该同学测得此电阻的阻值约为10 Ω；①序号“3”的实验中，滑动变阻器与待测电阻的阻值之比为1:2；①序号“1”和“4”的实验数据表明待测电阻R，不是定值电阻；①仅用该同学的实验器材就能探究电流与电压的关系．上述关于实验的几种说法中正确的是A．①①B．①①C．①①①D．①①6、对公式R=U/I下列说法中正确的是（）A．导体电阻的大小跟它两端的电压和通过的电流无关B．导体电阻的大小跟导体中的电流成反比C．导体电阻的大小跟导体两端的电压成正比D．当导体两端的电压为零时，导体的电阻也为零7、下列关于电流、电压、电阻的关系说法正确的是（）A．电压大的电路中电流一定大B．电阻大的电路中电流一定小C．导体中的电流与电压、电阻无关D．导体中的电阻与电流、电压无关8、关于电流、电压和电阻的关系，下列说法正确的是（）A．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比B．有电流通过这段导体，这段导体两端一定有电压C．通过导体的电流越大，这段导体的电阻一定越小D．两个电阻中的电流相等，则两电阻一定是串联9、如图所示，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小10、如图所示的电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电压表的示数变大B．电流表A1和电流表A2的示数均减小C．电流表A1的示数与电流表A2的示数之差减小D．电压表V的示数与电流表A1的示数比值不变二、填空题。
人教版九年级物理《第十七章 欧姆定律》练习题(A卷)(含答案)
图7-22 图7-23 图7-21 人教版九年级物理《第十七章 欧姆定律》练习题(A 卷)（含答案）一．填空题（每空1分，共 17分）1．电视信号在天线上感应的电压约为0.1 mV ，合 V ．经验证明， 只有的电压对人体来说是安全的．家庭电路的电压为 V ．家庭中常用的一种灯泡的电阻是1210Ω，若用KΩ作单位，可以写成 KΩ．2．如图7-21，电源电压保持不变，电阻R 1 = R 2 = R 3 = 10Ω。
要使R 2、R 3并联，应闭合开关 ，此时电流表的示数为I 1；要使R 1、R 2串联，开关S 1、S 2应 (填“断开”或“闭合”)，此时电流表的示数为I 2；则I 1︰I 23．小辉同学用伏安法测导体的电阻，实验方案和操作过程均正确，两表的连接和示数如图7-22所示. 这个实验可以改进的地方是_______________，你这样改的理由是_________________________.4. 某同学在用有两个量程的电压表（0～3V 和0～15V ）测由两节干电池串联组成电池组的电压时，记录的是10V 。
他出现错误的原因是____________________ ___，实际电压应是___________。
5．欧姆定律的表达式为，在电压U 一定的条件下，导体的电阻R 越小，通过导体的电流I 越 。
两个电阻R 1和R 2（R 1＞R 2）串联接入电路中，通过R 1的电流 （填“大于”、“等于”或“小于”）通过R 2的电流。
． 6．某用电器的电阻是120Ω，要使电路中的总电流的1/5通过这个用电器，就跟这个用电器 联一个 Ω的电阻；若要使用电器两端的电压是总电压的1/5，则应跟这个用电器 联一个 Ω的电阻． 二．选择题（每小题3分，共30分）1．在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况（ ）A ．电灯的灯丝被烧断 B.电灯正常发光 C. 电灯发出暗淡的光 D.保险丝熔断2．小强同学在探究串联电路电流规律的实验中，按图7-23连接好了电路，合上开关S 后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L 1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（ ）A.灯L 1短路B.灯L 2断路C.电流表烧坏了D.灯L 1断路3．如图7-24所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是（ ）图7-24A ．两表示数都变大B ．两表示数都变小C ．电流示数变大，电压表示数变小D ．电流示数变小，电压表示数变大4．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ） A ．电阻变大，电流减小 B ．电阻变小，电流增大 C ．电阻和电流都增大 D ．电阻和电流都减小 5．发生电火灾后，产生应该做的是（ ）A ．用水灭火 B.用灭火器灭火C ．用砂子灭火 D.切断电源并拔打119火警电话6．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是 （ ）A.将两个4欧的电阻串联起来B.将两个10欧的电阻并联起来C.将两个4欧的电阻并联起来D.将两个10欧的电阻串联起来7．张弛同学在做“用变阻器改变灯的亮度”的实验时，她将一只小灯泡与滑动变阻器及开关串联后接在电源上，但闭合开关后无论怎样移动滑动变阻器的滑片，灯都不亮，为了检查电路故障，她另取一只电压表将表分别与小灯泡、开关并联时，表的指针均不动；将表与滑动变阻器并联时，表的指针明显偏转．则电路故障可能是（ ）A ．电源没电了B ．小灯泡处开路C ．滑动变阻器处开路D ．开关处开路8．在表演台上某人声称具有特异功能——“不怕电”他把灯泡接到家庭电路的两根电线上，灯光亮．取下灯泡后，他用双手同时抓住两根电线，并让别人用测电笔触其肌肤，众人见氖管发光而瞠目结舌，对此某班同学展开讨论后形成以下观点，其中不正确的是（ ）A ．这是伪科学的撞骗行为B ．此人也许真有不导电的特异功能C ．此人与大地之间一定有良好的绝缘D ．他去抓两根电线前，零线被助手切断了9．下列说法正确的是( ) A ．家庭电路用的保险丝是由电阻率大、熔点高的合金制成 B ．用测电笔测电时，手不准接触笔上任何金属体C ．只有低于220V 的电压才是安全的·D ．螺丝口灯座的螺旋套，只准接在零线上10．有两个阻值不同的定值电阻R 1、R 2，它们的电流随电压变化的I —U 图线如图7-25所示．如果R 1、R 2串联后的总电阻为R 串，并联后的总电阻为R 并，则关于R 串、R 并的I —U 图线所在的区域，下列说法中正确的是A ．R 串在Ⅱ区域，R 并在Ⅲ区域B ．R 串在Ⅲ区域，R 并在Ⅰ区域C ．R 串在Ⅰ区域，R 并在Ⅱ区域D ．R 串在Ⅰ区域，R 并在Ⅲ区域三．实验题（23分）1．（13分）下图7-26是小明自制电子秤的原理示意图。
人教版九年级物理全一册《第十七章-欧姆定律》单元测试卷(附含参考答案)
人教版九年级物理全一册《第十七章欧姆定律》单元测试卷（附含参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．关于欧姆定律，下列说法中正确的是（）A．欧姆定律是通过推导得出的规律B．欧姆定律反映出了导体电阻跟电流和电压之间的关系C．欧姆定律中的I、U和R反映的是同一段电路中同一时刻的电流、电压和电阻关系D．由欧姆定律变形得U=IR，说明在导体电阻一定时，导体两端的电压U跟电流成正比2．如图所示，电源电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动。
下列说法中正确的是（）A．电流表 A1的示数变大B．电压表V的示数变小C．电流表 A2与 A1的示数之差不变D．电压表V 与电流表A2的示数之比变小3．小明在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出如图所示的图像，分析图像，下列说法正确的是（）A．导体A两端的电压与其通过的电流成正比B．导体A和B的电阻之比为2︰1C．当导体B两端电压为0V时，导体B的电阻变为0ΩD．当导体A和B并联在电压为2V的电源上，电路中的总电流为0.6A4．某同学利用如图1所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图2所示的图象，以下有关叙述正确的是（）①该同学研究的是电流和电压的关系②实验中电压表的示数保持2.5V不变③滑动变阻器阻值变化范围为1∼5Ω④将Rx从10Ω换成5Ω后，应将滑片P向右移A．只有②③B．只有①②C．只有③④D．只有②④5．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R 是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子．油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化．下列说法中正确的是（）A．电流表示数变小时，表明油箱中的油量减少B．电流表示数变小时，电阻R0两端电压变大C．当油箱中的油量减少时，电流表示数变大D．当油箱中的油量减少时，变阻器R连入电路的电阻变小6．小伟给学校图书馆设计了一个测量空气湿度的电路图，如图甲所示，电源电压恒为6V，定值电阻R0的阻值为10Ω，湿敏电阻R的阻值随空气湿度H的变化关系图乙所示。

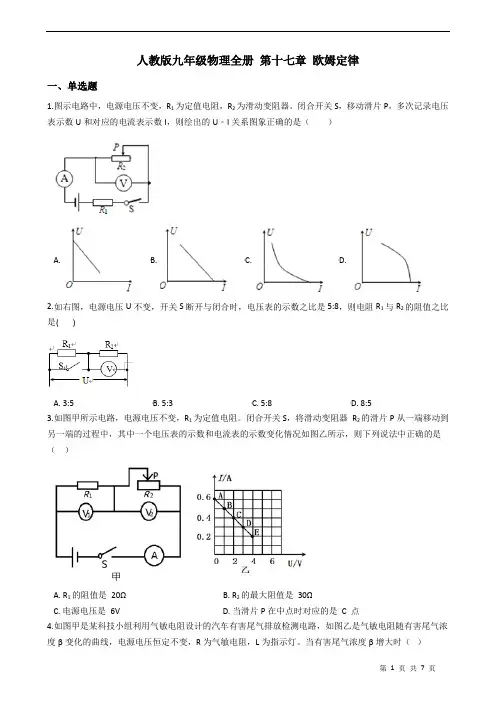

人教版九年级物理全册 第十七章 欧姆定律 练习题(含答案)
