跳频配置方法
通常一个小区对应一个跳频集合MA，采 用一个HSN，小区中的不同频点对应不同 的MAIO，以保证同一小区的跳频频点不 会发生碰撞。
相同集合不同HSN的跳频序列发生碰撞的 概率是1/N，其中N是跳频集合中频点的个 数。 HSN为0时对应循环跳频，一般不建议采用。
P32018/10/13 @ 2018/10/13
3
频谱资源的分配
GSM网络的工作频段：
GSM900：890-915MHz（移动台发） 935-960MHz（基站发） DCS1800：1710-1785MHz（移动台发） 1805-1880MHz（基站发）
P42018/10/13 @ 2018/10/13
P42 @ 2018/10/13 2018/10/13
42
网优工程
市区电平覆盖较好，质量较差。 个别地段同频干扰对切换指标影响较大。 由于普遍采用跳频方式，未对用户通话 产生较大影响。
P43 @ 2018/10/13 2018/10/13
43
优化前网络覆盖情况(一)
P44 @ 2018/10/13 2018/10/13
4
频谱资源的分配
GSM网络的频道间隔：
200KHz
信道总数：
GSM900：124个 DCS1800：374个
P52018/10/13 @ 2018/10/13
5
干扰保护比
载波干扰比（C/I）是指有用信 号与干扰信号的电平的比值。
干扰保护比： 同频C/I： 9dB 邻频C/A：-9dB
移动通信系统频点划分和频率规划
移动通信系统频点划分一、GSM900（上下行差45MHz）说明：GSM频率在890M~915M（上行），935M~960M（下行），频点为0~124，其中95为临界频点。
分配给移动公司的890M~909M，分配给联通公司的为909M～915M。
其中对应移动的频点为0～94，联通的频点为96～124。
E-GSM说明：GSM频率在880M~890M（上行），925M~935M（下行），频点为975~1024，其中1024为临界频点。
分配给移动公司的885M~890M，未分配给联通公司。
其中对应移动的频点为1000～1023。
二、GSM1800（上下行差95MHz）说明：GSM频率在1710M~1785M（上行），1805M~1880M（下行），频点为512~886。
分配给移动公司的1710M~1720M、1725M~1735M共20M、100个频点（其中1730-1735MHz/1825-1830MHz是07年信息产业部新批），而上海、广东、北京特殊分配了1720M~1725M（据集团公司技术部2006年2月通信资源管理信息）。
广西移动全网可使用的频点范围为512～562、586～636共100个频点，分配给联通公司的为1745M~1755M。
（其中一些地市1735M-1745M已经被联通占用）1、频道间隔相邻两频点间隔为为200kHz，每个频点采用时分多址(TDMA)方式，分为8个时隙，既8个信道(全速率)，如GSM采用半速率话音编码后，每个频点可容纳16个半速率信道，可使系统容量扩大一倍，但其代价必然是导致语音质量的降低。
2、频道配置绝对频点号和频道标称中心频率的关系为：GSM900MHz频段：f1(n)=890.2MHz+(n-1)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+45MHz(基站发，移动台收)；n∈[1，124]GSMl800MHz频段为：f1(n)=1710.2MHz+(n-512)×0.2MHz(移动台发，基站收)fh(n)=f1(n)+95MHz(基站发，移动台收)；n∈[512，885]其中：f1(n)为上行信道频率、fh(n)为下行信道频率，n为绝对频点号(ARFCN)。
9.GSM频率规划指导书

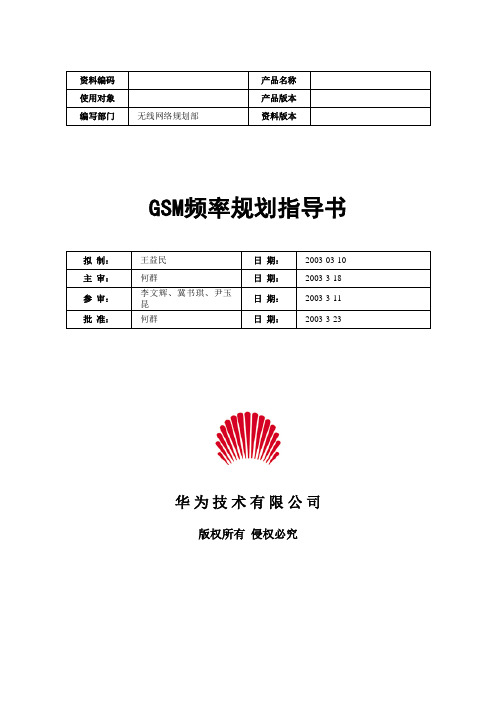

GSM频率规划指导书华为技术有限公司版权所有侵权必究修订记录目录第1章概述 (1)第2章频率划分和载干比要求 (2)2.1 频率划分 (2)2.2 载干比 (2)第3章频率规划原则 (5)第4章常规频率复用技术 (6)4.1 4×3复用的载干比 (6)4.2 10MHz带宽4×3复用 (7)4.3 19MHz带宽4×3复用 (8)4.4 6MHz带宽4×3复用 (9)4.5 4×3复用小结 (10)第5章紧密的频率复用技术 (10)5.1 3×3频率复用模式 (10)5.2 2×6频率复用模式 (12)5.3 2×3频率复用方式 (14)5.4 1×3频率复用方式 (15)5.5 1×1频率复用方式 (18)5.6 A+B频率复用方式 (18)第6章同心圆（Concentric Cell）技术 (20)6.1 同心圆技术的概念 (20)6.2 普通同心圆GUO（General Underlay Overlay） (21)6.3 智能同心圆IUO（Intelligent Underlay Overlay） (21)6.4 同心圆技术的特点 (22)第7章 MRP (Multiple Reuse Pattern)技术 (23)7.1 基本原理 (23)7.2 连续的MRP分组 (25)7.3 间隔的MRP分组 (26)7.4 MRP技术的主要特点 (28)7.5 与1X3复用方式的比较 (28)第8章各种频率复用方式容量比较 (29)关键词：频率复用载干比紧密复用同心圆 MRP 1×3 1×1摘要：频率规划是GSM为了规划和优化中最关键的技术之一。
本文系统地总结了GSM常用的频率规划技术，各种频率规划技术的特点，具体使用情况介绍，及其容量对比。
缩略语清单：GSM频率规划指导书第1章概述第1章概述对于移动通信，频率资源始终是一项珍贵资源，如何提高频谱资源的利用效率是运营商、设备商和众多专家学者关注和研究的重要课题，这些研究工作推动了通信技术的向前发展。
GSM网规ABC之频率规划
A1 A Cell1 Cell2 Cell3 A1 A2 A3 B B1 B2 B3 C C1 C2 C3 D
Site A
B1
Site B
D1 D2 D3
A3 C1
A2 B3 D1
Site C
B2
Site D
C3
C2 D3
D2
内部公开▲
4、什么是3*3复用？ 、什么是 复用？ 复用
3×3复用方式也叫 复用，即把频率分成 组，并轮流分配到 个站点， × 复用方式也叫 复用，即把频率分成9组 并轮流分配到3个站点 复用方式也叫3/9复用 个站点， 即每个站点可用到3个频率组 即每个站点可用到 个频率组 3*3复用，频率利用率高，但网络质量难以保证，一般用于TCH载频规划 复用，频率利用率高，但网络质量难以保证，一般用于 复用 载频规划
GSM网规ABC
频率规划
适用对象： 适用对象：P&O技能认证四级及以下员工 技能认证四级及以下员工 发布单位： 发布单位：GSM网规网优部 网规网优部
内部公开▲
版本说明
版本
V1.0
日期
2009-04-09
作者
费爱萍
审核
郑浩
修改记录
全新编写
内部公开▲
内容简介
一． 二． 三． 四．
基本概念 普通频率规划 跳频规划 自动频率规划
L2 L1
内部公开▲
8、如何评估频率规划方案的质量
方案实施前： 方案实施前： 考察同频复用距离 频率重复使用的频次是否均匀 仿真软件输出的同邻频干扰是否符合要求
方案实施后： 方案实施后： 对比方案实施前后上下行RQ的分布 对比方案实施前后上下行 的分布 关键KPI波动是否异常 关键 波动是否异常 用户投诉稳定
GSM频率规划速成教程
扩展后P&E频点与频率对照表：
ARFCN allocation
E-GSM sub-bands
G1-GSM band P-GSM band
ARFCN
975-1023,0 1-124
Frequency list for E-GSM 900 RX ARFCN
975 976 977 978 … 998 999 1000 1001 1002 1003 1004 (uplink) 880.200 880.400 880.600 880.800 … 884.800 885.000 885.200 885.400 885.600 885.800 886.000
使用EGSM注意事项： 1、0 频点尽量不用，容易导致指标不正常； 2、CDU合成器为滤波型合成器时（ FCOMB）需注意频点间隔，间隔至少 两个频点以上，如当小区CDU为CDU-D时，1频点和3频点就不能放在一起 了，否则将出现无法调谐现象，可能造成一个TRU开不起来，或信道完好率 问题； ！！！ 特别注意0，1，2，1022，1023这几个频点，很容易组合在一起产 生问题； 3、使用EGSM还应注意小区是否带有不支持EGSM的直放站；
BCCH载波：由于测量的准确性需求（切换机制的需要）与广播控制 信道的工作模式，BCCH载波必须一直保持最大功率发射（所有时 隙），所以其输出能量是恒定不变的，而且大部分无线功能都无法在 BCCH载波上进行，从另一角度上看，它造成的干扰也是最严重的， 整个无线网络最大的干扰源由BCCH载波所造成。
TCH载波：大部分的无线功能都只是对TCH载波有效而对BCCH载波无效。 如下行不连续发射、下行动态功控、空闲模式下的发射机关闭； 在这些功能的共同作用下，TCH的输出能量将比BCCH载波大大弱化 （最保守也有10dB以上的平均值），TCH造成的干扰危害远远弱于BCCH载 波，也就是说：上述无线功能启动后，TCH载波对整网的背境噪声将有极大 的改善。 但同时TCH载波也弱化了自身的输出能量（C/I中的C值载波信号强度变 小），如果有来自于BCCH载波的同、邻频干扰源（I值由BCCH载波决定）， 则TCH载波本身将出现较严重的质差。 所以在选择频率模型时都将BCCH和TCH独立规划，以避免BCCH和 TCH同频；
GSM网络频率规划指导书 (华为)解读
MF007001 频率规划ISSUE1.4华为技术MF007001 频率规划 ISSUE1.4 目录目录课程说明 (1)课程介绍 (1)课程目标 (1)第1章概述 (2)1.1 GSM系统频率资源 (3)1.2 GSM系统所需载干比 (5)1.3 话音质量等级编码 (7)1.4 频率复用 (8)第2章紧密复用方式 (16)MF007001 频率规划 ISSUE1.4 课程说明课程说明课程介绍本教材对应的产品版本为：M900/M1800基站控制器G2BSC32版。
本课程包括频率计划相关知识介绍、紧密复用方式等内容。
课程目标完成本课程学习，学员能够：●掌握频率复用方法●理解频率紧密复用技术第1章概述第一章频率计划相关知识介绍●GSM系统频率资源●GSM系统所需载干比●话音质量等级编码●频率复用●4X3频率复用1.1 GSM系统频率资源GSM根据系统工作频段分为GSM900 和GSM1800两大系统，GSM系统是双工系统，根据GSM协议规定，GSM900的上行工作频段（MS到BTS）为890MHz-915MHz，下行工作频段（BTS-MS）为935MHz-960MHz，双工距离为45MHz；GSM1800的上行工作频段为1710MHz-1785MHz，下行工作频段为1805MHz-1880MHz，双工距离为95MHz。
在不同的国家，这些规定的频率资源被分配给不同的运营商使用，每个运营商只占有整个频段的一部分资源。
因此，对于每个运营商来说，频率资源十分有限，如何充分利用这些频率资源，发挥最大效益是每个运营商都竭力追求的目标，这直接关系到系统的最大容量和服务质量，而这两个方面又是相互矛盾的，因此，必须要在他们之间找到最佳平衡点，这是网络规划中频率规划的一个重要内容。
1.1 GSM系统频率资源系统频点配置●GSM900：→基站收：f1（n）＝890＋n×0.2 MHz→基站发：f2（n）＝f1（n）＋45 MHz●GSM1800：→基站收：f1（n）＝1710＋（n－511）×0.2 MHz→基站发：f2（n）＝f1（n）＋95 MHzGSM900系统共124个频点，频点序号（也即绝对频点号ARFCN）为1～124，在每端留有200KHz的保护带。
GSM网络频率规划指导书 (华为)
采用紧密复用技术，在一定带宽条件下可以提高单位面积的信道数。
分层紧密复用技术是指在同一GSMБайду номын сангаас络中，将总的频率资源先按一定的规则划分为不同的子频率组，每个子频率组采用不同的复用模型将频点分配到每个小区中，这样每个小区中每个频点的复用度是不一样的，干扰情况也是不一样的，如上所述，复用度大的频点上平均干扰小，而复用度小的频点上平均干扰大。例如：BCCH频点采用4×3复用模式，TCH频点分别采用3×3，2×3等模式，图为分层紧密复用的结构示意。
通常复用度以12为界，复用度小于12的称之为紧密频率复用，大于12的称之为宽松频率复用，12为常规频率复用。在一个实际的频率计划中，我们通常用平均复用度来衡量网络的客观干扰情况，如果总频率资源为1~n，载频i的复用度记为re-use(i)，则平均复用度为：
re-use(ave)=[re-use(1)+...re-use(i)+..re-use(n)]/n
比特误码有两类，一类是可修复的，利用系统信道编码,纠错功能；另一类是不可修复的，如相位失真等。
注：系统干扰有两个重要特征：
（1）非平衡：即上行干扰情况≠下行干扰情况；
（2）非对称：即手机和基站干扰情况不同。
由于GSM系统是频率复用系统，因此在进行频率规划时，必须保证每个频点所受的由频率复用所带来的同邻频干扰满足上述要求。当然在其它抗干扰技术支撑下，上述指标是可以降低的，但无论怎么样，最终要以系统实际话音质量和网络指标来衡量。
所谓频率复用是指一个小区使用的信道，隔一定距离以后在另一个小区重复使用。在总信道一定的情况下，提高单位面积的信道数。频率复用是有条件的，由于同一个频点在不同的小区进行了重复使用，因此，不可避免的这些频点之间就会随距离远近和信号强弱而产生随空间分布的或大或小的同邻频干扰，为了保证系统所有设计服务区内载干比满足协议要求，在进行频率规划时，要针对不同的实际情况采用不同的频率复用技术。
GSM频点规划
GSM频点规划一、频率划分蜂窝系统根据所用频段可以分为GSM900M 和DCS1800M 系统，载频间隔为200KHz 。
其上、下行频率划分如下：表1. GSM 频率划分注：上下行以基站为参照物，基站发——手机收为下行；手机发——基站收为上行。
GSM900：共124个频点，绝对载频号（ARFCN ）为1～124，在两端留有200KHz 的保护带。
按照中国无委规定：中国移动占用890～909对应的ARFCN 为1～95（通常频点95保留不用）；联通占用909～915对应的ARFCN 为96～124。
GSM1800：共374个频点，绝对频点号（ARFCN ）为512～885.，在两端留有200KHz 的保护带。
按照中国无委规定：中国移动占用频点是512～561和587～636，共100个频点。
其中去掉2个保护频点561和636.绝对频点为98个二、频率复用技术频谱利用效率可以用频率复用度来表征，它反映了频率复用的紧密程度。
频率复用度reuse f 可以表示如下：9）其中，N ARFCN ——总的可用频点数；N TRX ——小区配置的TRX 对于n ×m 频率复用方式：n 表示复用簇中有n 个基站，m 表示每个基站有m 个小区。
那么，它的频率复用度为：reuse f ＝n ×m但通常实际规划时所分配的频点数会大于n ×m ，因此实际的f reuse 往往大于上述值。
显而易见，频率复用度越小，其频率复用越紧密，频率的利用率越高，但随着频率复用紧密程度的增加，带来网上的干扰增大，需要相关技术的支持，如DTX 、功率控制等；频率复用度越大，其频谱利用率率小，但容易获得较高的网络话音质量。
频率规划就是在频率利用率和网络容量之间寻找平衡点，做到在保证一定网络质量的前提下，使网络容量最大。
GSM系统中最基本的频率复用方式为4×3频率复用方式，“4”表示4个基站（每个基站由3个小区组成），“3”表示每基站3个小区。
GSM资料
一、 GSM频率划分900M：上行：890~915MHZ（联通890~909MHZ），下行：935~960MHZ（联通935~954MHZ），带宽25MHZ，双工间隔45MHZ，频道间隔200KHZ；1800M：上行1710~1785MHZ（联通1735MHZ~1745MHZ）下行1805~1880MHZ(联通1830~1840MHZ)，带宽75MHZ，双工间隔95MHZ，频道间隔200KHZ。
二、GSM频点BSIC规划频点规划：联通900M：频率范围上行890~909MHZ，下行935~954MHZ频点范围96~124；换算公式：频点=(上行频率/下行频率-890/935)/2；联通1800M(联通1830~1840MHZ)（636~686）预留5M用于LTE,实际使用（636~661）, 换算公式：频点=(上行频率/下行频率-1710.2/1805.2)*5+512BSIC规划：BSIC=NCC&BCC (NCC网络色码取值0~7，BCC基站色码取值0~7)，所以BSIC取值为（00~77）三、GSM频点BSIC规划原则同一个基站站下不能出现同频邻频频点；与周边基站不能为同频，最好也不用邻频，若无法规避，可使用邻频与周边站点禁止出现同频同BSIC小区示例：MAPINFO规划四、邻区规划：宏站：同站小区间必须互加邻区，覆盖方向需添加其它站点一圈半，背向基站半圈，均添加为相互邻区（若邻区不存在同频的情况下，最大只能添加32个邻区）；室分：周边正对覆盖宏站，及同站小区间（如下图）3G邻区添加：周边正对覆盖宏站；4G邻区添加：添加虚拟邻区；五、网管操作：基站状态查询，小区状态，小区相关信息查询（BCCH BSIC LAC CI）,邻区查询，MML操作，脚本实施，指标查询等；附录：常见命令脚本：查询功率：LST GTRXDEV查询小区信息：LST GCELL查询小区载频频点：LST GTRX查询小区信道配置：LST GTRXCHAN解闭、闭塞小区：SET GCELLADMSTAT激活、去激活小区：DEA GCELL查询2G邻区：LST G2GNCELL查询3G邻区：LST G3GNCELL查询4G邻区：LST GLTENCELL六、常用操作1、频点修改步骤：(例：G-商业学校-2,119修改为118)第一步：查询配置LST GTRX第二步：增加频点 ADD GCELLFREQ第三步：修改频点第四步：删除119频点扩容载波—软扩LST TRXBIND2PHYBRD:IDTYPE=BYNAME,CELLNAME="YQ_HW_星东环大厦_G_B";ADD GCELLFREQ:IDTYPE=BYNAME,CELLNAME="YQ_HW_星东环大厦_G_B",FREQ1=98;ADD GTRX:IDTYPE=BYNAME,CELLNAME="YQ_HW_星东环大厦_G_B",TRXNAME="YQ_HW_星东环大厦_G_B1",FREQ=98;ADD TRXBIND2PHYBRD:TRXIDTYPE=BYNAME,TRXNAME="YQ_HW_星东环大厦_G_B1",TRXTP=GRFU,TRXPN=2,RXUIDTYPE=SRNSN,CN=0,SRN=4,SN=2;LST GTRXDEV:IDTYPE=BYNAME,CELLNAME="YQ_HW_星东环大厦_G_B",TRXIDTYPE=BYID; SET GTRXDEV:IDTYPE=BYID,TRXID=1,POWT=40W,TCHAJFLAG=YES,POWTUNIT=W;ACT GTRX:IDTYPE=BYID,TRXID=1;。
GSM网络频率规划
附件1 GSM网络频率规划(摘自《中国联通900－1800MHzTDMA数字蜂窝移动通信网技术体制（修订稿）》)11 频率配置11.1 工作频段GSM网络采用900/1800MHz频段，见表11-1。
表11-111.2 频道间隔相邻频道间隔为200KHz。
每个频道采用时分多址接入(TDMA)方式分为8个时隙，即为8个信道。
11.3 双工收发间隔在900MHz频段，双工收发间隔为45MHz。
在1800MHz频段，双工收发间隔为95MHz。
11.4 发射标识业务信道发射标识为271KF7W。
控制信道发射标识为271KF7W。
注：GSM的发射标识具体含义如下：271K F 7 W必要带宽271kHz主载波调制方式: 调频调制主载波的信号性质: 包含量化或数字信息的双信道或多信道被发送信息的类型: 电报传真数据、遥测、遥控、电话和视频的组合11.5 频道配置采用等间隔频道配置方法。
在900MHz频段，频道序号为1～124，共124个频道。
频道序号和频道标称中心频率的关系为:fl(n)=890.200MHz+(n-1)*0.200MHz 移动台发，基站收fh(n)=fl(n)+45MHz 基站发，移动台收其中：n=1～124在1800MHz频段，频道序号为512－885，共374个频道。
频道序号与频道标称中心频率的关系为:f l(n)=1710.200MHz+(n-512)*0.200MHz 移动台发，基站收f h(n)=f l(n)+95MHz 基站发，移动台收其中：n=512，513，...，88511.6 频率复用方式一般建议在建网初期使用4×3的复用方式，即N=4，采用定向天线，每基站用3个120°或60°方向性天线构成3个扇形小区，见图8-2。
业务量较大的地区，根据设备的能力可采用其它的复用方式，如3×3，2×6，1×3复用方式等。
邻省之间的协调时应采用4×3复用方式。
