液化石油气管道供应设计知识内容提要：液化石油气及其残液的主要成分液化石油气主要特性城镇液化石油气供应系统组成液态液化石油气采用管道输送时，泵的扬程如何确定？管道中液态液化石油气平均流速、经济流速和最大流速如何确定？地下液态液化石油气管道与建、构筑物和相邻管道之间的水平及垂直净距有什么要求？液态液化石油气输送管道的敷设方式有什么要求？液态液化石油气管道埋地敷设时，应在哪些地点设里阀门并有什么要求？液化石油气及其残液的主要成分( 1 ）液化石油气的主要成分是丙烷、丁烷、丙烯、丁烯；( 2 ）液化石油气中常含有C5 以上的碳氢化合物，其沸点在36 ℃以上，在常温下不易气化而残留在储罐和钢瓶中，称为残液。
残液需进行回收和处理。
液化石油气主要特性( l ）液化石油气在常温常压下呈气态（常压下沸点为-42.7～0.5℃），当压力升高或温度降低时，很容易变为液态。
液化石油气从气态转为液态，体积缩小250～300 倍。
液态液化石油气便于运输、储存和分配。
气态液化石油气便于使用与燃烧时调节。
可通过减压或加热等方法使液化石油气由液态转为气态。
( 2 ）气态液化石油气比空气重。
在常温常压下，气态液化石油气的密度为空气密度的1.5～2.0倍，所以一旦泄漏到大气中液化石油气易积聚在地势低洼处而不易扩散，与空气混合后则会形成爆炸气体，遇明火则引发火灾和爆炸事故。
( 3 ）气态液化石油气在低于其露点温度时（如：环境温度降低、节流降温、提高压力等）会出现冷凝现象，可在容器或管道中产生凝液而影响运行或使用安全。
( 4 ）液态液化石油气比水轻，其密度约为水的0.5～0.6倍，并随温度的升高而减小，随温度的降低而增加。
液态液化石油气容积（体积）膨胀系数比汽油、煤油和水都大，因此液态液化石油气在储存容器中不能全充满，必须留有一定的气相空间。
如果液化石油气在容器内全充满，若温度继续上升，则形成液压缸现象，容器内压力将急聚升高，可造成容器变形甚至爆破，发生大事故。
城镇燃气设计规范讲解讲课文档
20mg／m3。
第17页，共114页。
• 说明：对作为城镇燃气且已有产品标准的燃气引用了现行的国 家标准，并根据城镇燃气要求作了适当补充；对目前尚无产品 标准的燃气提出了质量安全指标要求。
第10页，共114页。
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生活、商 业、工业企业生产、采暖通风和空调等各类用户作燃料用的新建、 扩建或改建的城镇燃气工程设计。
注： 1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。 2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要求的燃气工 程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工程设计，可按本规范 执行。工业企业内部自供燃气给居民使用时,供居民使用的燃气质量和工程设计应按本规 范执行。 3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置设计。
第24页，共114页。
6．1．4 采用天然气作气源时，城镇燃气逐月、逐日的 用气不均匀性的平衡，应由气源方(即供气方)统筹调度解 决。
需气方对城镇燃气用户应做好用气量的预测，在各类用户 全年的综合用气负荷资料的基础上，制定逐月、逐日用气量计 划。
6．1．5 在平衡城镇燃气逐月、逐日的用气不均匀性基础上，平 衡城镇燃气逐小时的用气不均匀性，城镇燃气输配系统尚应具有合 理的调峰供气措施，并应符合下列要求：
≤3.O
三类
≤460 4460
试验办法 GB／T 11062 GB／T 11061 GB／T 11060.1 GB／T 13610
城镇燃气设计规范 (2)
城镇燃气设计规范第1章总则1．0．1 为使城镇燃气工程设计符合安全生产、保证供应、经济合理和保护环境的要求，制定本规范。
1．O．2 本规范适用于向城市、乡镇或居民点供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户作燃料用的新建、扩建或改建的城镇燃气工程设计。
注：1 本规范不适用于城镇燃气门站以前的长距离输气管道工程。
2 本规范不适用于工业企业自建供生产工艺用且燃气质量不符合本规范质量要求的燃气工程设计，但自建供生产工艺用且燃气质量符合本规范要求的燃气工程设计，可按本规范执行。
工业企业内部自供燃气给居民使用时,供居民使用的燃气质量和工程设计应按本规范执行。
3 本规范不适用于海洋和内河轮船、铁路车辆、汽车等运输工具上的燃气装置设计。
1．O．3 城镇燃气工程设计，应在不断总结生产、建设和科学实验的基础上，积极采用行之有效的新工艺、新技术、新材料和新设备，做到技术先进，经济合理。
1.O．4 城镇燃气工程规划设计应遵循我国的能源政策，根据城镇总体规划进行设计，并应与城镇的能源规划、环保规划、消防规划等相结合。
1.0．5 城镇燃气工程设计，除应遵守本规范外，尚应符合国家现行的有关标准的规定。
第2章术语2．0．1 城镇燃气city gas从城市、乡镇或居民点中的地区性气源点，通过输配系统供给居民生活、商业、工业企业生产、采暖通风和空调等各类用户公用性质的，且符合本规范燃气质量要求的可燃气体。
城镇燃气一般包括天然气、液化石油气和人工煤气。
2．O．2 人工煤气 manufactured gas以固体、液体或气体(包括煤、重油、轻油、液体石油气、天然气等)为原料经转化制得的，且符合现行国家标准《人工煤气》GB 13612质量要求的可燃气体。
人工煤气又简称为煤气。
2．0．3 居民生活用气gas for domestic use用于居民家庭炊事及制备热水等的燃气。
2．0．4 商业用气 gas for commercial use用于商业用户(含公共建筑用户)生产和生活的燃气。
《城镇燃气用户工程设计规范》(送审稿)5.20版本
《城镇燃气用户工程设计规范》(送审稿)5.20版本UDC中华人民共和国国家标准P GB 50×××-201×城镇燃气用户工程设计规范Code for design of City Gas engineering of User(送审稿)201×-××-××发布201×-××-××实施中华人民共和国住房和城乡建设部联合中华人民共和国国家质量监督检验检疫总局中华人民共和国国家标准城镇燃气用户工程设计规范Code for design of City Gas engineering ofUserGB 50×××-201×主编部门：中华人民共和国住房和城乡建设部批准部门：中华人民共和国住房和城乡建设部施行日期：201×年月日中国计划出版社201×北京前言根据住房和城乡建设部《关于印发<2012年工程建设标准规范制订修订计划>的通知》（建标[2012]5号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规范。
本规范的主要内容包括：1. 总则；2. 术语；3. 燃气质量；4.管道流量和水利计算；5. 燃气管道系统；6. 管材和管件；7. 燃气装置和阀门；8. 燃具和用气设备；9.液化石油气用户等。
本规范中以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释。
由中国市政工程华北设计研究总院负责具体技术内容的解释。
执行过程中如有意见或建议，请寄送中国市政工程华北设计研究总院城镇燃气设计规范国家标准管理组（地址：天津市南开区华苑产业园区桂苑路16号，邮编：300384）。
本规范主编单位：本规范参编单位：本规范主要起草人员：本规范主要审查人员：目次目次 (2)１总则 (2)2 术语 (5)3 基本规定 (5)7 燃气装置和阀门 (35)7.1 调压器 ........................... 错误!未定义书签。
液化石油气管道供应在寒冷地区的应用和发展

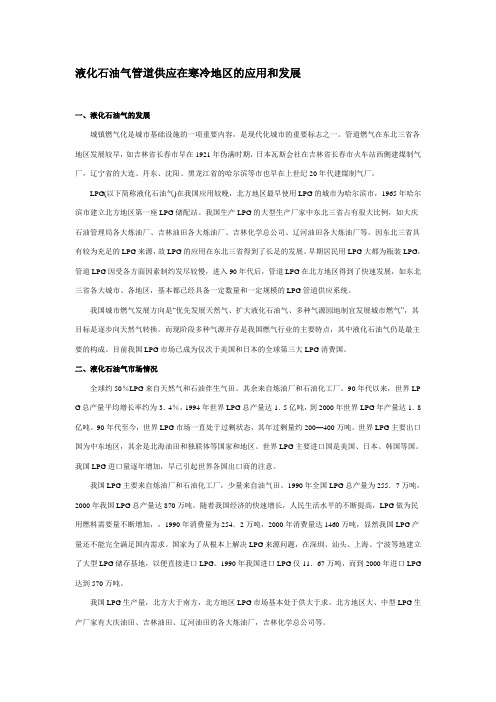

液化石油气管道供应在寒冷地区的应用和发展一、液化石油气的发展城镇燃气化是城市基础设施的一项重要内容，是现代化城市的重要标志之一。
