1-箱变基础施工方案
箱变基础砌筑专项施工方案
箱变基础砌筑专项施工方案一、施工准备现场勘查：对施工现场进行详细勘查，了解地形、地质条件、周围环境及地下管线情况，确保施工方案的安全性和可行性。
技术交底：组织施工技术人员进行技术交底，明确施工要点、难点及安全要求，确保施工质量。
施工人员组织：根据施工进度和工程量，合理配置施工人员，确保施工进度和质量。
二、材料准备主要材料：按照设计要求准备足够的砖石、水泥、砂、钢筋等建筑材料，确保材料质量满足国家标准。
辅助材料：准备模板、脚手架、夹具等辅助材料，确保施工过程中的稳定性和安全性。
三、施工测量和定位基础定位：根据设计图纸，利用经纬仪、水准仪等测量工具进行基础定位，确保箱变基础的准确位置。
高程控制：根据设计高程要求，进行高程测量和控制，确保箱变基础的平整度。
四、模板搭建模板选择：根据箱变基础的形状和尺寸，选择合适的模板类型和规格。
模板搭建：按照设计图纸和规范要求，进行模板的搭建和固定，确保模板的稳定性和准确性。
五、钢筋加工与安装钢筋加工：根据设计图纸和规范要求，对钢筋进行切割、弯曲、焊接等加工处理，确保钢筋的尺寸和形状满足设计要求。
钢筋安装：将加工好的钢筋按照设计要求进行安装，确保钢筋的位置和间距准确无误。
六、混凝土浇筑混凝土配合比：根据设计要求，确定合理的混凝土配合比，确保混凝土强度满足要求。
混凝土浇筑：按照规范要求，进行混凝土的浇筑和振捣，确保混凝土密实无空洞。
七、后期工序处理养护与保湿：混凝土浇筑完成后，进行养护和保湿处理，确保混凝土强度稳定增长。
拆模与清理：在混凝土达到规定强度后，进行模板拆除和现场清理工作，确保施工现场整洁有序。
八、质量验收与维护质量验收：按照设计图纸和规范要求，对箱变基础进行质量验收，确保施工质量符合标准要求。
维护管理：定期对箱变基础进行检查和维护，确保箱变基础的安全性和稳定性。
以上为本工程箱变基础砌筑专项施工方案的主要内容，施工过程中需严格遵守相关规范和设计要求，确保施工质量和安全。
箱变基础施工方案
箱变基础施工方案箱变基础施工方案一、前期准备工作1、确定施工图纸，编制施工工艺方案和施工预算以及确定项目完成时间。
2、组织施工队伍，确保具有相关资质和经验，保证施工进度和施工质量。
3、进行现场勘验和环境调查，了解施工地点的情况和周边环境，确定施工方案和施工措施。
二、施工流程1、箱变的基础施工采用人工挖掘方法进行施工。
2、测量施工地点，确定箱变施工的准确位置，然后进行挖掘。
3、在挖掘好的基础坑内铺设防水布和沙石，确保基础施工的平整和坚固。
4、在坑内均匀铺设厚度为50cm的碎石料和细砂，然后使用水泥砂浆抹平，待其固化后，用工具进行整平刮平。
5、根据箱变的尺寸大小和重量，对基础进行加固。
将钢筋搭接网格铺设在箱变基础的正中心，然后用混凝土将其固化。
6、在混凝土固化后，箱变的基础施工就完成了。
此时，需要对基础进行检查和验收，确保施工质量和安全性。
三、安全措施1、在箱变基础施工前，需要进行现场安全检查。
确保围挡和警示牌设置齐全，人员和车辆通行安全。
2、现场施工过程中，要严格执行安全操作规程，保证人员和设备安全。
3、施工期间要加强对周边居民的宣传，尽量减少对施工现场的干扰和影响。
四、施工验收1、基础构件的尺寸和表面平整度应符合设计要求，并经过验收合格方可继续施工。
2、箱变基础实测数据应符合设计要求，并严格按照施工图纸进行施工。
3、验收合格后需要进行记录，以便后续施工的检查和跟踪。
总之，箱变基础施工方案的实施需要统筹规划，科学安排施工流程，严格执行安全操作规范和施工验收标准，确保基础施工质量和安全性。
箱变基础施工方案
箱变基础施工方案一、前言箱变基础是电力系统中的一个重要组成部分，它承载着箱变的重量和功能稳定性，是箱变设备的基石。
针对不同类型的箱变，其施工方案也会有所不同。
本文将围绕箱变基础的施工方案展开讨论，从施工前的准备工作到具体施工步骤，全面介绍箱变基础的施工流程。
二、施工前准备工作在进行箱变基础施工之前，需要做好充分的准备工作。
首先要对施工现场进行清理，确保施工区域干净整洁。
接着要对施工材料进行检查，确保质量和数量满足施工需求。
另外，还需要根据箱变基础的设计图纸进行详细的测量和布置，确保施工的准确性。
三、施工步骤1. 打桩首先需要在施工现场进行打桩工作，根据设计图纸确定每个桩的位置和尺寸。
在打桩过程中要保证桩的垂直度和水平度，确保桩的稳固性。
2. 浇筑混凝土基础打好桩之后，就可以进行混凝土基础的浇筑工作。
在浇筑混凝土之前，需要先进行模板搭建和钢筋安装。
在浇筑混凝土时要注意控制混凝土的浇筑速度和厚度，确保基础的质量。
3. 安装箱变设备当混凝土基础完全干固后，就可以进行箱变设备的安装。
在安装过程中要注意箱变设备的定位和固定，确保设备能够稳固地安装在基础上。
4. 进行接地处理最后需要对箱变基础进行接地处理，确保箱变能够良好接地，保障设备的安全稳定运行。
四、施工质量检查在完成箱变基础施工后，需要进行质量检查工作，确保施工结果符合设计要求。
主要包括对基础的尺寸、水平度、垂直度和强度等方面进行检查，以确保基础的质量。
五、结语箱变基础施工是电力系统建设中的重要环节，施工质量直接影响着箱变设备的稳定运行。
只有严格按照施工流程进行操作，才能保证箱变基础的施工质量。
希望本文的介绍能够对相关人员在箱变基础施工过程中有所帮助，确保施工顺利进行。
箱变基础专项施工方案
箱变基础专项施工方案引言在电力系统建设中，箱变是一个至关重要的组成部分，它承载着电能的转换和传递任务。
本文旨在深入探讨箱变基础专项施工方案，为电力工程的高效运行提供可靠支持。
基础准备在着手箱变基础专项施工之前，必须进行全面的基础准备工作。
首先，对施工现场进行仔细勘察，确保地基稳固、土质均匀。
其次，采用最先进的勘测技术，保证基础设计与实际地貌相契合。
施工流程1. 基础浇筑：为了确保箱变基础的牢固性，采用高标号混凝土进行浇筑，添加适量的防水剂和抗裂剂，提高基础的抗风化能力。
2. 钢筋搭设：选用优质的钢筋，按照工程设计要求进行合理搭设，采用防锈措施延长钢筋的使用寿命。
合理设置横、纵向钢筋，确保箱变基础的整体强度。
3. 设备安装：在箱变基础完成后，进行设备的精密安装。
注意设备之间的间隙和连接，确保各个部件协同工作，最大程度地提高电力系统的可靠性。
施工技术创新在实际施工过程中，引入先进的施工技术是提高效率的关键。
采用全自动混凝土搅拌机，实现混凝土的精确配比和搅拌，保证基础质量。
同时，引入远程监控技术，实时监测施工过程，及时发现并纠正问题。
环境保护与可持续性在施工中，注重环境保护是不可忽视的责任。
选择低碳环保的建筑材料，减少对自然资源的损耗。
同时，通过合理规划施工流程，减少对周边生态环境的影响，实现电力工程的可持续发展。
总结通过对箱变基础专项施工方案的深入研究，我们不仅提高了施工效率，保障了电力系统的正常运行，还在环保和可持续性方面取得了显著成就。
箱变基础的优质施工为电力工程的可靠性和持续性发展奠定了坚实基础。
箱变基础施工方案
箱变基础施工方案箱变是电力系统中的重要设备，主要用于电能的变压、变电和配电。
在进行箱变基础的施工方案编写时，需要考虑以下几个方面：施工准备工作：1. 确定箱变基础的位置和布置，根据设计图纸和相关规范要求进行测量和标注。
2. 准确定位施工区域，确保安全通畅，设置警示标志。
3. 配备所需工具和设备，包括挖掘机、泥浆泵、测量工具等。
4. 提前预定所需材料，并进行检查和验收。
施工步骤：1. 在施工区划定箱变基础的范围，并用线进行标注。
2. 用挖掘机进行挖掘作业，根据设计要求和图纸进行开挖。
3. 根据设计要求和图纸进行基础底板的施工，包括混凝土浇筑、平整和养护。
4. 在底板上进行箱变基座的制作，包括焊接、螺栓固定等工作。
5. 进行线槽和沟槽的布设，保证电缆的通道畅通。
6. 安装箱变设备，确保设备的牢固和正确连接。
7. 进行接地装置的安装，确保箱变的安全运行。
8. 进行连接线路的敷设和接线，进行电气测试和调试。
9. 清理施工现场，确保周围环境的整洁和安全。
施工注意事项：1. 施工过程中要注意安全，遵守相关操作规范和安全标准。
2. 施工人员必须具备相应的资质和技术知识，严格按照施工方案进行操作。
3. 箱变基础的尺寸和承载力要符合设计要求，确保设备的安全运行。
4. 施工现场要保持整洁，杂物和垃圾要及时清理，保证工作效率和安全性。
5. 在施工过程中，要及时记录施工的进展和发现的问题，并及时报告和解决。
以上是一份基础的箱变基础施工方案，具体的施工步骤和注意事项可能会因地区和具体情况而有所不同，需要根据实际情况进行调整和完善。
在施工过程中，要严格按照规范和要求进行操作，保证基础的质量和设备的安全运行。
箱变基础施工方案

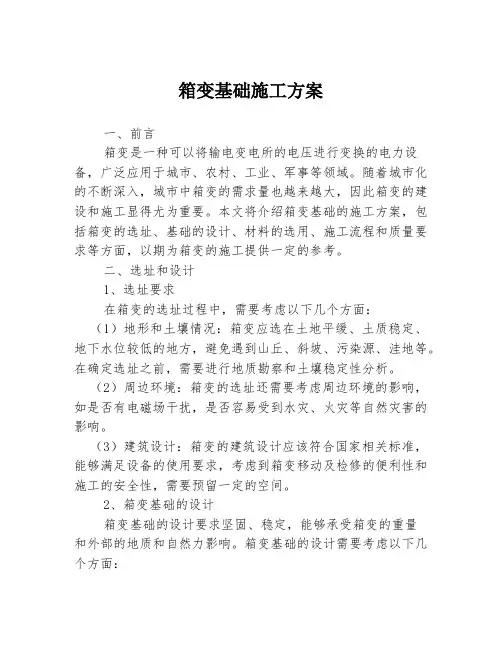

箱变基础施工方案一、前言箱变是一种可以将输电变电所的电压进行变换的电力设备，广泛应用于城市、农村、工业、军事等领域。
随着城市化的不断深入，城市中箱变的需求量也越来越大，因此箱变的建设和施工显得尤为重要。
本文将介绍箱变基础的施工方案，包括箱变的选址、基础的设计、材料的选用、施工流程和质量要求等方面，以期为箱变的施工提供一定的参考。
二、选址和设计1、选址要求在箱变的选址过程中，需要考虑以下几个方面：（1）地形和土壤情况：箱变应选在土地平缓、土质稳定、地下水位较低的地方，避免遇到山丘、斜坡、污染源、洼地等。
在确定选址之前，需要进行地质勘察和土壤稳定性分析。
（2）周边环境：箱变的选址还需要考虑周边环境的影响，如是否有电磁场干扰，是否容易受到水灾、火灾等自然灾害的影响。
（3）建筑设计：箱变的建筑设计应该符合国家相关标准，能够满足设备的使用要求，考虑到箱变移动及检修的便利性和施工的安全性，需要预留一定的空间。
2、箱变基础的设计箱变基础的设计要求坚固、稳定，能够承受箱变的重量和外部的地质和自然力影响。
箱变基础的设计需要考虑以下几个方面：（1）确定基础类型：根据不同的箱变型号、使用状态以及地质情况，选择适合的基础类型，一般分为板式基础和高旁式基础两种。
（2）计算基础的尺寸：根据箱变的重量、外部力的影响以及地质情况，计算基础的尺寸大小、深度以及斜率，确保基础完全承受箱变的负荷。
（3）基础周边地面垫层：为了提高基础的稳定性，需要在基础周边进行地面垫层处理，要求垫层厚度不得少于50cm，材料可选用碎石、夯实土等。
三、材料的选用箱变基础施工需要使用的材料需要经过严格的选择和检验，以确保基础的质量和稳定性。
所选用的材料需要符合以下要求：（1）混凝土材质：混凝土需要选用具有良好的耐压性和抗裂性的材料，配制时按比例混合水泥、砂、石头等原材料，按照标准进行浇筑和加固。
（2）钢筋：钢筋需要符合国家相关标准，仪器检测需要达到质量要求，使用时应按照设计要求进行布置。
箱式变电站基础施工方案
箱式变电站基础施工方案一、方案背景随着城市发展和电力需求的增加，箱式变电站作为一种新型的变电设备，具有占地面积小、建设周期短、移动性强等优势，成为城市电网建设的重要组成部分。
箱式变电站的基础施工是其正常运行和使用的基础，因此需要制定一套科学、可行的施工方案，保证其基础的稳固性和安全性。
二、施工前期准备1.组织设施：确定项目团队，包括施工人员、监理人员、安全员等，制定相应的工作分工和责任制度。
2.材料准备：准备所需的施工材料，包括混凝土、钢筋、水泥等，确保质量合格。
3.机械设备准备：准备所需的施工机械设备，包括挖掘机、混凝土搅拌车等，保证施工进度。
三、施工方案1.现场准备工作a.清理现场：清理施工现场的垃圾和障碍物，确保施工区域干净整洁。
b.测量地形：对施工地点进行地形测量，了解地势，为后续施工工作做准备。
2.基础施工a.挖土：根据设计要求，采用挖掘机等机械设备进行土方开挖，确保基础坑底平整。
b.安装钢筋：按照设计要求，在基础坑内安装预埋钢筋，并进行必要的连接和固定。
c.浇筑混凝土：在钢筋安装完毕后，通过混凝土搅拌车将混凝土倒入基础坑内，进行浇筑。
3.基础养护a.养护时间：混凝土浇筑完成后，进行养护，一般养护时间为28天。
b.养护措施：养护期间要保持混凝土湿润，避免暴晒和严寒气候对混凝土的影响。
4.安装箱式变电站a.吊装箱体：根据设计要求和安装步骤，采用起重机进行箱体的吊装，保证安全。
b.连接线路：将箱体与电力线路进行相应的连接，确保电力传输正常。
五、施工安全控制1.安全教育：对参与施工人员进行安全教育，提高他们的安全意识和技能。
2.安全设施：在施工现场设置安全警示标志和安全防护设施，防止意外事故的发生。
3.安全巡查：定期进行施工现场的安全巡查，对存在的安全隐患及时处理和整改。
六、施工质量控制1.质量检测：进行施工过程中的质量检测，包括混凝土强度、钢筋连接等方面。
2.质量记录：做好施工过程中的记录和整理，确保施工质量的可追溯性。
箱变基础施工方案
箱变基础施工方案箱变基础施工方案一、施工方案准备1. 调配人员和材料：根据工程需要，安排足够的工人和所需的施工材料，例如混凝土、砂石、钢筋等。
2. 技术准备：工人要熟悉箱变基础施工的工艺流程和安全措施，并具备相关的施工技能。
二、现场施工准备1. 现场勘测：对施工场地进行勘测，确定施工的具体位置和尺寸。
2. 土地处理：清理施工区域，清除杂物和障碍物。
如有需要，还要进行土地平整和排水处理。
三、基础测量和标志1. 基础测量：根据设计要求，按照施工图纸进行基础测量，确定基础的具体位置和尺寸。
2. 基础标志：根据测量结果，在施工地点的四个角落设置基础标志，用以确定基础的边界。
四、基础施工1. 基础开挖：根据设计要求，按照基础图纸进行基础开挖，确保基础的形状和尺寸准确无误。
2. 基础处理：对基础进行清理和修整，保持基础表面平整和垂直度。
3. 钢筋布置：根据设计要求和构造图纸，按照合理的间距和位置进行钢筋的布置，保证基础的强度和稳定性。
4. 浇筑混凝土：在完成钢筋布置后，进行混凝土的浇筑。
浇筑过程中要注意混凝土的均匀性和充实度，并保持施工现场的清洁。
五、基础养护1. 养护周期：在混凝土浇筑完成后，立即进行基础的养护工作。
一般情况下，养护周期为28天。
2. 养护方式：养护期间要保持基础的湿润，可采用水泥砂浆覆盖、喷水、覆盖湿布等方式进行养护，以确保混凝土的强度和稳定性。
六、施工安全措施1. 安全防护：施工现场要设置明显的安全警示标志，在施工过程中加强安全宣传和教育，确保工人的安全意识和操作规范。
2. 人员防护：工人要佩戴合格的安全帽、安全鞋和手套，避免工伤事故的发生。
3. 设备防护：使用机械设备时，要保证设备的正常运转和完好无损，避免发生设备故障和事故。
通过以上基础施工方案的实施，可以确保箱变基础施工的质量和安全。
同时，施工人员要经常进行现场监督，及时发现和处理施工中的问题，确保施工进程顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.3 劳动力准备
序号 1 2 3 4 5 6 7
工种 木工 钢筋工 瓦工 普工 安装工 电工 混凝土工
人数 6 18 10 20 8 1 6
3.4 机具准备
序号 1 2 3 4 5
设备名称 Pc200 挖机
全站仪 水平仪 钢卷尺
斗车
单位 台 台 台 把 辆
数量 1 1 1 1 4
备注
6
自卸车
辆
3
6．安全措施
施工前，施工负责人要向操作人员做专项技术安全交底。 现场电器设备要有漏电保护器，电缆应设可靠绝缘。
基坑内施工人员尤其是排水施工人员必须做好防触电措 施，戴好绝缘手套，穿好绝缘雨鞋。
模板拆除前必须确认混凝土强度达到规定，并经拆模申 请批准后方可进行，要有混凝土强度报告，混凝土强度未达 到规定严谨提前拆模。
4.6 基础砌体墙
砖基础砌筑前，基础垫层表面应清扫干净，洒水湿润。 先盘墙角，每次盘角高度不应超过五层砖，随盘随靠平、吊 直。
砌基础墙应挂线， 37 墙应双面挂线。 基础标高不一致或有局部加深部位，应从最低处往上砌 筑，应经常拉线检查，以保持砌体通顺、平直，防止砌成" 螺丝"墙。 基础大放脚砌至基础上部时，要拉线检查轴线及边线， 保证基础墙身位置正确。同时还要对照皮数杆的砖层及标高， 如有偏差时，应在水平灰缝中逐渐调整，使墙的层数与皮数 杆一致。
4.4 基础钢筋绑扎 基础梁配筋下 2 根二级钢Φ12，上 2 根二级钢Φ12，箍 筋采用一级钢Φ6@200 绑扎。钢筋的制作绑扎要严格按照设 计要求施工，绑扎完毕后验收合格后方可进行下一道工序施 工。
4.5 基础砼的浇筑 本工程箱变基础梁采用 C25 混凝土，在浇筑过程中要样 按照砼浇筑操作规程进行，浇筑时震动棒插点要均匀。
1.工程概况
目录
2.编制依据
3.施工准备
3.1 技术准备
3.2 现场准备
3.3 劳动力准备
3.4 机具准备
1 基础土方的开挖
4.2 接地
4.3 垫层施工
4.4 基础钢筋绑扎
4.5 基础砼的浇筑
4.6 基础砌体墙
4.7 混凝土压顶
5．质量保证措施
6．安全措施
1.工程概况
4.7 混凝土压顶 砖墙顶面用 370*000 的混凝土压顶，为 C25 混凝土，纵 筋为二级钢 4Φ12，箍筋为二级钢 Φ6@200。在压顶上均匀预 埋 12 厚的刚板，预埋刚板背面有爪形勾钩（圆钢 Φ6@300 L=15cm）埋于压顶内。
5．质量保证措施
1.接地装置安装完毕后，要在晴朗的天气，地面湿度达 到规范规定的时候，方可进行接地电阻的测试。如果有接地 电阻值不符合规定的接地装置，就要按规定增加相应的接地 极和接地母线，直到接地电阻值符合设计要求。
砌筑前进行安全检查，现场操作环境、安全措施和防护 用品及机具符合要求后方可施工。
砌筑墙体时应搭设脚手架。 脚手架上堆砖高度不得超过 3 皮侧砖，同一块脚手架板 上操作人员不得超过二人。 施工中不得踩踏砌体。
2.编制依据 《施工现场临时用电安全技术规范》JGJ46-2005 《工程测量规范》GB50026-93 《建筑地基基础工程施工质量验收规范》GB 50202-2002 《混凝土结构工程施工质量验收规范》GB50204-2002 《砌体工程施工质量验收规范》GB50203-2002 《建筑施工扣件式钢管脚手架》JGJ130-2001 《建筑工程施工质量验收统一标准》GB50300-2001
2.墙体砌筑高度每天不应超过 1.2m。 3.土方回填时，严格把好回填材料使用检验关，不含植 物残体、垃圾等杂志。 4.土方回填必须按规定分层夯压密实，确保回填土的密 实度。 5.砌体的转角处 交接处应同时砌筑。当不能同时砌筑 时，应按规定留槎、接槎。 6．墙上留置临时施工洞口，其侧边离交接处墙面不应小 于 500mm，洞口净宽度不应超过 1m。 7．砖砌体上下错缝，每间（处）无四皮砖通缝。
3.施工准备 3.1 技术准备 技术部门对相关部门做好技术交底、安全交底。根据施
工方案要求对施工队伍作好施工交底并监督分包队伍对班 组交底。各种计量、测量用具及时检查、送检并且检定证书、 材料齐全。
3.2 现场准备
根据技术方案要求组织施工机械的进场、报验、安装， 使其在安装施工过程中能满足工程需要。做好场地平整，水 驳接口。
4.2 接地 为便于安装设备，扁钢伸出基础顶层 1 米左右。扁钢搭 接长度不小于 100mm，至少焊接三个棱边，焊接处作防腐处 理。接地及施工按照建筑安装工程图集 JD1-305，用件包紧 固件全部进行热镀锌处理。配电室接地电阻不应大于 1 殴， 接地网施工的焊接作业由专业人员焊接操作。
4.3 垫层施工 本工程箱变基础垫层采用 100 厚 C10 砼垫层，垫层施工 时要采取措施保证垫层表面的平整度。本工程箱变基础模板 采用木模。采用木模是用钢管进行加固，施工过程中应严格 控制基础位置，防止模板发生位移。
3.5 材料准备
序号
材料 名称
规格
单 位
1 木模板 15mm ㎡
2 混凝土 C10、C25 m3
使用部位 垫层、砼板 垫层、砼板、
3
砖
240*155* 块
基础墙
4
钢筋
Ф12、Ф8、 Ф6
吨
砼地圈梁、钢爬梯、钢筋砼 基础
5 钢板
12 厚
米
预埋钢板
6 扁钢
40*4
m
地线预埋板
4.箱变施工方法
4.1 基础土方的开挖 对于箱变基坑采用机械开挖，人工配合开挖清底的方 法，开挖时基坑边坡放坡 1:0.5.挖掘机开挖深度至持力层,剩 余的部分采用人工清底，直至开挖到预埋扁钢底面，集水槽 宽度为 100mm。
