磁刺激仪技术参数
磁刺激仪技术要求
磁刺激仪技术要求
磁刺激仪是一种用于神经科学研究和临床治疗的重要设备，具有非侵入性、精
准定位、可控制强度等优点。
在使用磁刺激仪时，需要满足一定的技术要求，以确保磁刺激的有效性和安全性。
首先，磁刺激仪的输出功率和频率需要精确可调。
输出功率要足够强大，以达
到刺激神经元的目的，同时频率要能够灵活调整，以适应不同研究或治疗的需求。
其次，磁刺激仪的刺激位置和角度需要准确可控。
磁刺激的效果受刺激位置和
角度的影响很大，因此需要确保磁刺激仪能够精确定位和调整刺激位置和角度。
另外，磁刺激仪的刺激强度需要可控可调。
刺激强度是影响磁刺激效果的重要
因素，需要确保磁刺激仪能够在安全范围内精确控制刺激强度。
此外，磁刺激仪的安全性也是非常重要的。
在使用磁刺激仪时，需要确保设备
符合相关的安全标准，避免对患者或研究对象造成不良影响。
最后，磁刺激仪的使用操作需要简单易懂。
磁刺激仪的操作界面应该清晰直观，操作步骤应该简单明了，以确保用户能够正确操作磁刺激仪，达到预期的磁刺激效果。
总的来说，磁刺激仪的技术要求包括输出功率和频率可调、刺激位置和角度精
确可控、刺激强度可调、安全性可靠以及操作简单易懂等方面。
只有满足这些技术要求，磁刺激仪才能发挥其在神经科学研究和临床治疗中的重要作用。
超低频经颅磁技术介绍及临床应用
37
抑郁障碍
超低频经颅磁刺激治疗：给予兴奋性递质治疗， 以提高脑内的兴奋性，同时提高脑内递质的功率。
临床实验：超低频经颅磁刺激仪治疗慢性失 眠患者的疗效观察
湖南脑科医院通过对30例慢性失眠患者的 治疗，结果： 超低频经颅磁刺激仪可以明显缩短患者的 入睡时间，减少晚上醒来次数，延长睡眠 时间。
33
失眠（案例1）
王xx，男，21岁，职业保安，因经常值晚 班打乱睡眠节律而导致失眠。表现为入睡困 难，每晚最多只能睡2小时，脾气暴躁，经常 与人吵架。未服用药物治疗。
治疗3月后能单独行走，睡眠 正常。
24
案 例3
患儿王某 男 七岁 由 于ABO溶血出生后三天 引起核黄疸。一岁多在 深圳儿童医院诊断为脑 瘫，一直在做康复治疗， 同时也做过针灸，中药 等物理治疗。
智力比同龄儿童低下， 睡眠较差，能够行走， 但姿势怪异。
治疗9个月后，走路姿 势明显改善，睡眠正常。
DA 20min 情绪问题突出者，用NE 20min 每个疗程为两周，一般需2个疗程以上。 ③复合症状者： 分2步进行，先用GABA 30min解决入睡困难问题，再用GABA 10min， DA 20min解决睡眠质量差的问题 以上治疗方案都为每天1次，每周至少5次,特殊情况可考虑每天2次治 疗。
32
31
失眠
根据EFG的检测结果， ILF-TMS分别用不同的方法治疗，常用参数： ①入睡困难者，脑内过度兴奋者，给予GABA抑制治疗:
经颅磁刺激器技术参数
经颅磁刺激器技术参数
一、构成
1．重复频率磁刺激器
1.1刺激频率：1－50Hz可调
1.2内置控制电脑、触摸屏式控制装置
1.3国际标准2通道MEP接口
1.4刺激线圈：70mm双线圈
1.5线圈支架
1.6 磁刺激器控制软件
二、主要性能、技术指标
1．刺激线圈输出：
峰磁场强度：0.0-2.2 特斯拉（100％输出）
磁场上升时间：60μsec
2．刺激频率：
1-50 Hz可调，100％能量输出时达15 Hz，50％能量输出时达30 Hz，30％能量输出时达50 Hz，超强模式单个刺激，输出能量110%。
3．刺激持续时间可调：
步长精确到0.1 秒，频率步长1Hz，
4．功能特征：
1）整合式彩色触摸屏：完成显示、控制和记录功能。
2）刺激输出能量、持续时间、串间隔及数量均可根据用户需要选择
3）存贮卡接口方便数据储存和输出
4）也可以外接各种触发设备，同步触发。
5）国际标准2通道MEP接口
5．线圈：70mm双线圈，可实现单手操作。
6．触发输入/输出：TTL型(面板后部D型接口)
7．定位导航接口：可升级Brainsight磁刺激定位导航系统。
经颅磁刺激参数要求
高频经颅磁刺激仪技术参数：（一）技术性能与参数要求1、用于人体中枢神经刺激和外周神经刺激，适用于癫痫、脑卒中后康复、外周神经等神经内科病人康复治疗要求，还可以用于神经电生理检查、康复科神经功能评定和精神科神经科运动神经功能评定及治疗研究等。
2、刺激频率：0-100Hz可调；a)1Hz以上频率步长1Hz，连续可调；1Hz以下步长0.01Hz,连续可调b)单序列连续刺激时间单位“秒”;c)时间精度:0.01秒;d)硬件频率3、冷却系统为惰性液态内循环冷却系统；4、刺激线圈：能实现长时间连续8小时不间断的工作，并能实现刺激拍反正面双向同时释放相同磁场进行刺激治疗，超过38℃自动保护。
5、最大刺激强度1.5~6Tesla连续可调；6、磁感应强度最大变化率：40KT~80KT；7、脉冲上升时间：50μs±10μs8、输出脉冲宽度：340μs±20μs9、电脑操作控制系统，能实现：a)硬盘储存、USB储存；b)专家方案、病历管理、以及病历打印输出；c)刺激模式图形（数字）仿真、温度显示与控制保护。
10、一体式可推移整机结构：a)静音脚轮设计；b)可固定线圈支架；c）台车内置11、具备触发输入输通用接口：a)与外围设备（包括国产和进口）可以全面兼容;b)不仅具备输入触发而且具备输出触发和手动触发功能和接口。
c)可设置触发输出上升沿和下降沿，TTL电平兼容CMOS电平。
12、单脉冲、重复脉冲、连续重复脉冲、BURST、PATTEREND刺激等多种刺激模式可自由调整。
13、具备ISO13485、ISO9001质量体系认证。
14、要求为开放式技术平台，可与国内外的主流肌电诱发电位仪、脑电图等设备兼容。

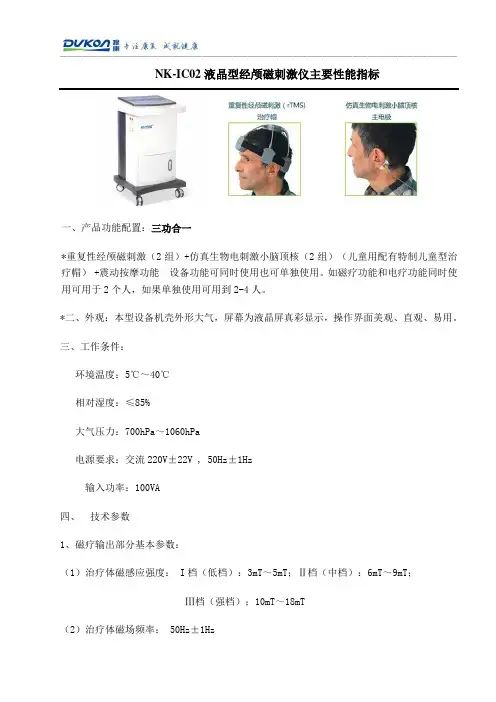

NK-ICO2液晶型经颅磁刺激仪技术参数
NK-IC02液晶型经颅磁刺激仪主要性能指标一、产品功能配置：三功合一*重复性经颅磁刺激（2组）+仿真生物电刺激小脑顶核（2组）（儿童用配有特制儿童型治疗帽） +震动按摩功能设备功能可同时使用也可单独使用。
如磁疗功能和电疗功能同时使用可用于2个人，如果单独使用可用到2-4人。
*二、外观：本型设备机壳外形大气，屏幕为液晶屏真彩显示，操作界面美观、直观、易用。
三、工作条件：环境温度：5℃～40℃相对湿度：≤85%大气压力：700hPa～1060hPa电源要求：交流220V±22V , 50Hz±1Hz输入功率：100VA四、技术参数1、磁疗输出部分基本参数：（1）治疗体磁感应强度： I档（低档）：3mT～5mT；Ⅱ档（中档）：6mT～9mT；Ⅲ档（强档）；10mT～18mT（2）治疗体磁场频率：50Hz±1Hz*（3) 治疗体数量及特点：每个经颅磁治疗帽有6个治疗体，6个治疗体可横向移动。
*（4）治疗体强度和频率有专用工具进行检测，治疗体工作状态时有微热感觉。
*（5）设备具有开路闭锁功能，使应用更安全。
（6）时间选择：治疗仪具有定时功能，可在0min~60min范围内设定所需时间。
（7）治疗帽的各导线连接部位能承受20N拉力。
（8）微震按摩功能：a)震动幅度：分4档可调b)震动频率：分5档可调2、电疗输出部分基本参数：（1）主频普≦20KHz可调；*（2）最大输出电流强度≦30mA；60级可调，9种模式的无绪波进行治疗。
(3) 恒流输出特性，输出负载变化±50％时，输出电流变化不大于5％；（4）电极数量：每路电疗输出最多可同时连接1对电极；（5）病种选择：四种治疗模式可供选择；（6）连续工作时间：＞4小时；（7）时间选择：治疗仪具有定时功能，可在0min~60min范围内设定所需时间。
4、外形尺寸重量：液晶屏：主机：25Kg；长：530mm 宽：530mm 高：930mm；NK-IC02型经颅磁刺激仪装箱单=============================================□主机一台□治疗帽两顶□耳后治疗电极线 2组4线□电源线一根□检测片二个□使用（技术）说明书一本□产品合格证一张□保修卡一张□耳后电极片一包*50片。
盆底磁刺激仪技术参数
盆底磁刺激仪技术参数盆底磁刺激仪是一种用于治疗盆底功能障碍的医疗设备。
它通过对盆底肌肉施加磁场刺激，来促进肌肉的收缩和放松，从而改善盆底肌肉的功能。
下面将详细介绍盆底磁刺激仪的技术参数。
1. 磁场强度：盆底磁刺激仪的磁场强度是一个重要的技术参数。
通常使用的磁场强度在0.5-1.5特斯拉之间。
较低的磁场强度可以减少对周围组织的影响，提高治疗的安全性，同时也能有效地刺激盆底肌肉。
2. 频率范围：盆底磁刺激仪的频率范围是指刺激波的频率范围。
一般来说，频率范围在1-100赫兹之间。
低频刺激可以促进盆底肌肉的收缩和放松，高频刺激则可以改善盆底肌肉的耐力和力量。
3. 脉冲宽度：脉冲宽度是指刺激波的宽度，单位为微秒。
一般来说，脉冲宽度在100-500微秒之间。
较宽的脉冲宽度可以增加刺激的强度，提高治疗效果。
4. 刺激模式：盆底磁刺激仪可以提供多种刺激模式，如连续刺激、脉冲刺激和间断刺激等。
不同的刺激模式可以对盆底肌肉产生不同的刺激效果，以满足不同患者的治疗需求。
5. 治疗时间：盆底磁刺激仪的治疗时间是指每次治疗的持续时间。
通常来说，治疗时间在10-30分钟之间。
治疗时间的长短应根据患者的具体情况和治疗效果来确定。
6. 治疗频率：盆底磁刺激仪的治疗频率是指每周进行治疗的次数。
一般来说，治疗频率为3-5次/周。
治疗频率的选择应根据患者的病情和治疗效果来确定。
7. 治疗参数调节：盆底磁刺激仪通常配备有可调节的治疗参数，如磁场强度、频率和脉冲宽度等。
这样可以根据患者的具体情况和治疗进展来进行个性化的治疗。
8. 安全性：盆底磁刺激仪的安全性是使用该设备的关键。
在使用之前，需要进行严格的安全性评估和临床试验，确保设备的安全性和有效性。
盆底磁刺激仪作为一种新型的治疗设备，具有非侵入性、安全有效、操作简单等优点，在盆底功能障碍的治疗中得到了广泛应用。
通过了解盆底磁刺激仪的技术参数，医生和患者可以更好地选择合适的设备，以达到更好的治疗效果。
RTMS经颅磁刺激仪简介含组成原理用途
经颅磁刺激仪一、经颅磁刺激仪市场情况：经颅磁刺激技术（Transcranial Magnetic Stimulation 简称“TMS”）TMS，在临床上用于外周神经刺激，测量传导速度，刺激中枢神经，用于脑功能的探查。
处于临床探索阶段的用途有：抑郁症，神经系统损伤、失眠、癫痫等神经心理疾病的治疗干预。
经颅磁设备2000年左右引入国内，目前产品市场数量约300-500台左右，其中80%为国外产品，20%为国内产品。
部分省级三甲医院和地区三甲医院引进了经颅磁刺激设备，在北京地区购置了经颅磁刺激设备的医院包括首都医科大学附属北京安定医院、北京回龙观医院、北京大学第三医院、北京天坛医院、北京大学第六医院、中国医学科学院中国协和医科大学北京协和医院等医院。
四川省部分医院陆续在采购和引进经颅磁刺激设备，目前华西医院神经医学检测中心、省人民医院、等引进了经颅磁刺激设备，开展了相关的医疗业务。
经颅磁刺激设备的市场经历了十年的培养阶段和起步阶段。
经颅磁刺激设备和技术相对较新，国内相关的技术人员缺乏，导致了经颅磁刺激技术的推广和应用收到一定的制约。
经过十年左右的发展，经颅磁刺激设备逐渐成为神经心理疾病检测康复的首选治疗方式，市场进入高速发展阶段。
目前，经颅磁刺激治疗设备的市场售价，进口产品，35-50万左右，国内产品售价在35万元左右。
二、产品特点公司和意大利EBNeuro公司合作，采购其制造的磁刺激磁头（也称刺激线圈）以及电源模块，公司自主设计控制电路和相应软件，配套国内加工外型，然后组装调试，最后完成设备的出厂检验。
经颅磁刺激技术是一种利用脉冲磁场作用于神经系统，改变神经细胞的膜电位，使之产生动作电位，从而引起一系列生理反应的磁刺激技术。
TMS在一组高压大容量的电容上充电，用电子开关向磁场刺激线圈放电，在毫秒级内流过高强度脉冲电流，线圈产生的脉冲磁场峰值可达4T。
磁场在人体组织形成感应电流的作用，感应电流与磁场变化速度成正比。
经颅磁刺激配置及技术参数
经颅磁刺激仪在使用过程中无耗材。
1 、重复经颅神经磁刺激主机：1.1采用内部触发时最大刺激输出脉冲频率≥50Hz；1.2在接受外部触发时,最大输出磁刺激脉冲频率≥50Hz;1.3刺激频率,或称刺激输出脉冲频率,误差范围≤±3%之内；1.4 磁刺激输出脉冲宽度≤300μs(微秒)；2、磁刺激控制装置：2.1 磁刺激专用控制器；2.2 工业级控制电脑；2.3 实时线圈温度显示；2.4 温度保护：当线圈表面温度达到或超过41度时自动保护；3 、磁刺激软件系统：3.1 磁刺激控制专用软件；3.2 持续超过10分钟未触发系统将自动卸载保护；3.3 刺激模式可调；3.4 单脉冲式刺激；3.5 双导MEP模式刺激；3.6 连续重复脉冲式刺激；3.7 可编辑的组合式连续重复刺激；4、磁刺激刺激线圈：4.1磁刺激线圈应具备实时、动态降温系统，非静态冷却；4.2 线圈的冷却降温方式:动态气流式冷却；拒绝冷却液式（液冷）冷却；5 、运动阈值（MEP）测量系统：5.1运动诱发电位放大器,通道数：≥2通道，；5.2 可实时、同步记录不少于两个部位的MEP信号；5.3 同时显示两个部位的MEP信号;5.4 须明确所配备的MEP系统的：品牌、型号、规格、制造厂家和相关技术指标；6 分体式模块化架构：6.1 磁刺激主机、控制器、储能单元为模块化分体式结构，便于单独更换和升级；6.2 独立线圈支架：支架自带脚轮可移动；6.3 数据交换存储卡可插拔：7、拓展能力：7.1 预留专用磁刺激导航接口7.2 可升级和扩展性：可通过增加外置模块升级改造可达到至更高刺激频率与能量级别的磁刺激系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁刺激仪技术参数
一产品名称：磁刺激仪
二适应症：用于人体中枢神经和外周神经刺激，用于神经电生理检查。
配合药物，用于心境低落、焦虑、失眠及性症状的辅助治疗（见产品注册证）。
三技术参数
（一）硬件
1.产品组成包含磁刺激仪主机、刺激线圈（圆形和字形）、运动诱发电位监测
模块、触屏一体机、移动式推车等；
2.*智能风冷技术，安全、有效、无需额外维护；
3.*刺激线圈配置：圆形和字形；
4.*运动诱发电位监测模块：双通道、无线式，双通道符合国际磁刺激安全协
会制定的双通道模式，无线能够减少束缚、降低干扰；
5.*触屏式一体机；
6.移动式推车工作站、°万向调节支架，便于临床操作。
（二）软件
1.支持位操作系统的专用上位机软件；
2.触屏式友好界面，便捷化参数设置，减轻医生操作负担；
3.包含单脉冲、重复脉冲、模式化多种可选刺激模式；
4.刺激强度、刺激频率、脉冲个数、间歇时间、串时间等参数可调；
5.内置专家方案库，同时可供医生自定义方案；
6.信息管理功能，海量信息存储，查询、分析、报告等多种功能可供选择；
7.含波形设置、权限设置多种自设功能，满足用户个性化需求。
（三）主机技术指标
1.*最大磁感应强度：～，允差±；
2.*输出脉冲重复频率：. ～可调，允差±；
3.脉冲持续时间：μ±μ；
4.磁感应强度最大变化率：～。
（四）运动诱发电位监测模块技术指标
1.通道数：通道；
2.*传输方式：有线无线双模式
3.采样率：；
4.测量范围：～；
5.最小分辨率：不小于；
6.频率范围：～。
认知能力评定与康复系统（）
一、技术参数
1、系统适用于神经精神类认知功能障碍的评估与训练康复；
2、＊系统要包含八大基础认知能力评估与训练康复模块：感知
觉、定向与注意力、记忆力、言语活动及语词技能测评、概念
形成与推理能力、执行能力、自我损耗、自我调节能力；
3、＊系统包含高端认知交互训练模块，借助虚拟现实技术，可以
针对患者的注意力、记忆力、速度感知能力等多项基础认知能
力进行沉浸式康复训练；
4、＊系统包含高端全景式放松模块，借助虚拟现实技术，可以为
患者提供多种全景式、沉浸式的放松场景，减少患者评估及训
练时的紧张感及疲劳感；
5、头戴式具有立体声音效和触角反馈系统；
6、可调节的头戴和可替换面部衬垫和鼻部衬垫；
7、颗光电传感器与定位器，全方位移动；
8、手持柄符合人体工程学设计，操控灵活；
9、包含量表的常模为年修正后常模，并经过“中国心理学会心理
学标准与服务研究委员会”专家委员会审核，数据准确；
10、系统严格遵循国际质量体系认证，并取得认证证书；
11、系统严格遵循并使用《医院信息系统软件基本功能规范》、《》
和《》等国际国家医疗软件标准，取得国家版权局颁发的软件
著作权登记证书(原始取得)；
12、＊系统通过省级专业软件检测中心检测，并取得检测报告；
13、系统为网络版，采用基于的多层架构，即服务器＋终端机的
模式；
14、系统开放个以上评估与训练端口，支持并发用户数每批次大
于人；
15、核心数据库数据具备百万以上数据承载量；
16、＊系统通过“中国心理学会心理学标准与服务研究委员会”
专家委员会审核；软件服务流程与数据格式符合“中国心理
学会心理学标准与服务研究委员会”所制定的国家标准，并取
得认证证书。
二、功能参数
1、提供人性化的操作界面，评估与康复训练模块均采用可视化动
画效果，提高训练效果；
2、＊系统提供专业评估与训练报告，报告数据与文字描述通过
“中国心理学会心理学标准与服务研究委员会”专家委员会审
核，并取得论证证书，图文结合的报告模式；
3、系统支持断点续测功能，便于客户使用；
4、系统同时支持有网无网状态下的移动评估与康复训练，支持与
系统等管理系统的集成；
5、系统支持多用户、多权限管理方案，支持分布式服务器应用，
便于客户使用；
6、支持批量下载报告；
7、支持手工、自动两种方式数据备份，保障数据安全。
三、售后服务支持
1、售前咨询：提供系统使用咨询及解决方案，帮助用户有效使用
系统；
2、用户培训：提供免费现场培训，并预留安装光盘；
3、故障响应：工作日小时内电话响应，非工作日小时电话响应；
通过电话、、即时通讯软件等方式提供*小时技术支持服务；
4、系统实施：按照标准软件实施方法进行实施；
5、硬件三年质保，软件终身免费升级。
