鹅颈会议话筒
H-700E无线麦克风说明书
连接线接头 (母 座)
地 (屏蔽)
将本机所配的接收天线插入天线座，将天线插头向右转动到拧紧，使天线定位，旋 转天线，使之与地面垂直。
将本机所配的电源适配器的输出插头插入本机电源插座内。
用 非 平 衡6. 35mm的 音 频 线 将 本 机 和 功 放 机 的 麦 克 风 输 入 孔 相 连 。(此 项 可 选)
四、接收机LCD液晶显示屏：
6 11
无线会议座 对频符号：点亮表示接收机正在发射对频信号
10 按键锁
11 频 道 ： 本 设 备 属 频 道 调 整 优 先 ， 我 们 已 为 每 个 频 道 设 置 了 不 同 的 频 点 ， 在 多 台 设 备 同时使用时，如果是多房间独立使用，左右通道按顺序CH 001 -100，CH101-200调 整即可；如果是叠机使用，则需要隔一个频道调整，调整过程要确保相互之间不能 有信号干扰。
8
<-43dB±3dB(0dB=1V/Par at 1KHz) >110dB SPL
接收天线
2支
2台
十六、故障排除：
接 收 机MUTE 偶尔会点亮 接 收 机RF信 号条少、不稳
一、产品特点：
1、 行 业 领 先 的 电 路 设 计 和 制 作 ， 确 保 产 品 可 靠 稳 定 ； 2 、 PLL双 频 道 锁 相 环 回 路 设 计 ， 频 偏 可 自 动 修 正 ； 3 、独 特 智 能ID识 别 技 术 ， 更 有 效 的 对 抗 干 扰 ； 4 、数 字 模 拟 混 合 传 输 ， 无 音 频 传 输 延 时 的 缺 点 ； 5 、内 建 最 多200个 频 道 ， 频 点 分 布 从 容 设 定 ； 6 、简 约 的 红 外 对 频 设 计 ， 频 率 调 整 轻 松 实 现 ； 7 、 LCD液 晶 显 示 屏 ， 设 备 工 作 状 态 一 目 了 然 ； 8 、具 有 平 衡 和 非 平 衡 音 频 输 出 ， 方 便 驳 接 各 种 音 响 设 备 ； 9 、接 收 机 显 示 发 射 机 的 参 数 ， 便 于 监 控 话 筒 工 作 状 况 ； 1 0 、鹅 颈 麦 壳 风 上 有 静 音 指 示 灯 ， 便 于 主 持 了 解 设 备 状 况 1 1 、无 线 发 射 座 上 可 调 整 音 量 和 发 射 功 率 ， 便 于 工 程 调 试 1 2 、无 线 发 射 座 有 按 键 锁 ， 避 免 使 用 者 误 触 调 整 设 备 。
鹅颈话筒
MZH 3015-L, MZH 3040-L, MZH 3042-L, MZH 3062-L, MZH 3072-L 所有的 MZH 鹅颈架都有带 LED 环的型号，用于显示谁正在发言。L 衍生型配
鹅颈架集成话筒头 心型指向适用于通用拾音 针对互调进行射频屏蔽 流线型设计 集成光环
鹅颈话筒 02 03
Mic Series °3
Sennheiser 鹅颈话筒 °3 把功能先进的话筒与模块式的组件组合到一起。模块式的话筒头、鹅颈架和坚固 的基座提供无限可能的组合。它们是适合所有人的话筒。
ME 34 ME 34 是永久性极化的电容话筒头，与 Sennheiser MZH 鹅颈架搭配使用。这种心型指向的
ME 36 ME 36 是永久性极化的电容话筒头，与 Sennheiser MZH 鹅颈架搭配使用。这种独特的迷你
枪式话筒具有超心型/叶型指向，与 MZH 3015 鹅颈架搭配使用时,有利于隐蔽布置。 强指向性迷你枪式话筒 低噪声,且传输范围大 纤细精巧，用于隐蔽拾音 干涉管旋转装配实现最优校准 镀金触点保证长期免维护工作
用于拾取演讲声。e 912 S 可以通过集成的薄膜按键来开关。 用在桌面或者演讲台上进行隐蔽拾音 针对语音应用进行优化 可编程按钮 ( PTT、开关、PTM )
附件
牢固支撑！即使在紧张的情况下，也需要可靠地固定才能实现良好的音质。抗振动悬挂可以减少来自桌 面、地面或者讲台的噪声。桌面支架有电源开关。支架可以与给 SKP 发射器的幻象电源结合，使话筒无 线连接，从而实现快速灵活固定。
鹅颈话筒安装施工方案
鹅颈话筒安装施工方案1. 引言鹅颈话筒是一种用于音频录制和放音的设备，广泛应用于演讲、会议、录音室等场合。
正确的安装和施工对于保证鹅颈话筒的音质和使用效果至关重要。
本文将介绍鹅颈话筒的安装施工方案，帮助用户正确安装鹅颈话筒。
2. 施工准备在进行鹅颈话筒的安装施工之前，需要做好以下准备工作：•鹅颈话筒•适配器或接口（根据实际需求）•话筒支架•安装工具（如螺丝刀、扳手等）3. 安装步骤3.1 安装鹅颈话筒支架首先，根据需要将鹅颈话筒支架安装在需要的位置（例如桌面、墙壁等）。
安装步骤如下：1.使用螺丝刀或扳手，将鹅颈话筒支架的底座固定在所选位置上。
确保底座牢固可靠。
2.将鹅颈话筒的固定支架插入底座上的孔内，并通过固定螺丝或旋扭进行固定。
此时，鹅颈话筒应该可以灵活地转动，以满足不同的录音角度需求。
3.2 连接鹅颈话筒和适配器根据实际需求，鹅颈话筒可以直接连接到音频设备或通过适配器连接。
接下来，将鹅颈话筒与适配器（或音频设备）连接起来。
具体步骤如下：1.检查鹅颈话筒和适配器的接口类型，确保它们是兼容的。
如果不兼容，需要切换到适配器或使用适配器进行连接。
2.将鹅颈话筒的接口插入适配器或音频设备的相应插孔中。
3.确保接口插入牢固，并检查连接是否牢固可靠。
3.3 调试和测试安装鹅颈话筒后，需要进行调试和测试，以确保其能够正常工作。
下面是一些常见的调试和测试步骤：1.将音频设备开启，并将音量调至适当的水平。
2.使用鹅颈话筒进行音频录制或放音。
3.观察鹅颈话筒是否能够准确地捕捉声音，并保持清晰的音质。
4.如有必要，调整鹅颈话筒的位置和角度，以获取最佳的录音效果。
5.测试其他功能，如话筒的静音和音量控制等。
6.如发现问题，根据具体情况进行调整或寻求专业技术支持。
4. 安全注意事项在进行鹅颈话筒安装施工时，需要注意以下安全事项：•确保安装位置坚固可靠，避免在不稳定的表面上安装鹅颈话筒。
•注意安全操作，避免在插拔接口时用力过猛，以免损坏设备。
会议室设备使用说明
会议室设备使用说明1.设备的使用说明1.1调音台YAMAHA MG124CX调音台是音频信号交互的平台，所有的音频信号都要经过信号线输入给调音台，经过处理后由调音台输出给功放。
使用时仔细辨别每一路的输入源正确与否，将总输出音量推子推至0刻度线位置，输入音源那一路的推子推至合适位置。
调音台自带效果器（EFFECT推子），内置了16种效果，日常会议使用时不建议使用效果器，歌唱等节目时需给话筒那一路增加效果以助其演唱轻松，我们现在使用第9种效果（卡拉OK效果）。
注意：调音台的音量推子不要开的过大，负责易造成过载从而导致烧毁音箱的喇叭单元，或话筒啸叫不止烧毁音箱的高音膜。
1.2无线手持话筒REGIME UK-200将接收机电源接好，信号线连接到调音台的无线话筒那一路，将两节AA电池装进手持话筒中，打开话筒，检查接收机上的显示屏，指示屏显示内容有当前使用频率，电池电量；如话筒和接收主机没有在同一个频道，首先保持话筒的开机状态，将话筒显示屏下端的的红外端口（IR）对准接收机的（IR）端口，按下SET键直到话筒与接收机上的显示屏停止闪烁，显示的频率一致为止。
两节碱性电池的预计使用时间为8小时，当手持话筒的显示屏显示电池电量低时，应及时更换电池。
使用完毕后手持话筒务必将电池取出，将话筒放入话筒提箱内，日常使用切忌摔碰滚落等外力作用于话筒或长期潮湿环境使用浸水等，这样极易损坏话筒部件。
1.3会议鹅颈话筒REGIME RM-360会议话筒将其信号线插好，按下开关，红灯亮表示准备就绪可供使用。
在调音台上的PHANTOM按钮应保持按下，+48V红灯亮起，+48V 幻象电源开关开启才能给会议话筒供电。
1.4点歌机1T硬盘歌曲库，使用鼠标点歌。
1.5电源时序器HUNMAK MR-3016电源时序器的使用比较简单，打开时将钥匙插入SWITCH孔，顺时针转动，8个红色指示灯依次亮起。
关闭时逆时针转动钥匙即可。
注意：关闭前请确认投影机已关闭90秒以上，投影幕已收回，调音台所有推子已拉下来到∞（最低）位置，全部确认完毕后再关闭电源时序器。
超心形指向性专业型双鹅颈式会议话筒
HYPERCARDIOID CONDENSER GOOSENECK MICROPHONE10 dB20k10k 5k 2k 1k 50020010050Optional Accessories:AT8474 universal isolation mount.AT8473 quick-mount stand adapter.AT8506 four-channel 48V phantom power supply (AC powered).AT8668 quick-mount plug-in micro-phone desk stand.AT8801/EU single-channel 48V phantom power supply (AC pow-ered).Polar PatternFrequency ResponseMachida • Tokyo • JapanSPECIFICATIONSELEMENT Fixed-charge back platepermanently polarized condenser POLAR PATTERN Hypercardioid FREQUENCY RESPONSE 80-20,000 Hz LOW-FREQUENCY ROLL-OFF 80 Hz, 18 dB/octaveOPEN CIRCUIT SENSITIVITY -40 dB (10.0 mV) re 1V at 1 Pa IMPEDANCE250 ohmsMAXIMUM INPUT SOUND LEVEL 138 dB SPL, 1 kHz at 1% T.H.D.DYNAMIC RANGE (typical)109 dB, 1 kHz at Max SPL SIGNAL-TO-NOISE RATIO 65 dB, 1 kHz at 1Pa SWITCHESFlat, roll-offPHANTOM POWER REQUIREMENTS 11-52V DC, 4 mA typical WEIGHT 135 gDIMENSIONS457.2 mm - long8.4 mm - head diameter,18.9 mm - base diameter OUTPUT CONNECTOR Integral 3-pin XLRM-typeACCESSORIES FURNISHED AT8109 two-stage foam windscreen OPTIONAL INTERCHANGEABLE ELEMENTSESE-O omnidirectional (360°)ESE-C cardioid (120°)ESE-ML MicroLine ® (90°)ES917aH is a wide-range miniature c o n d e n s e r m i c r o p h o n e w i t h a h y p e r c a r d i o i d p o l a r p a t t e r n. I t i s d e s i g n e d f o r q u a l i t y s o u n d reinforcement, professional recording, elevision and other demanding sound pickup applications. The small-diameter double gooseneck design permits highly flexible positioning while maintaining a smooth, wellcontoured appearance. An included snap-on foam windscreen effectively reduces wind noise and “popping.”T h e E S 917a H i s e q u i p p e d w i t h UniGuard ® RFI-shielding technology, which offers outstanding rejection of radio frequency interference (RFI). The microphone is RoHS compliant – free from all substances specified in the EU directive on hazardous substances.The microphone's hypercardioid polar pattern provides a 100° angle of acceptance. Additional interchangeable elements with omnidirectional (360°), cardioid (120°) and MicroLine ® (90°) pickup patterns are available.The integral power module can be powered from any external 11V to 52V DC phantom power supply. A recessed switch in the power module permits choice of flat response or low-frequencyroll-off (via integral 80 Hz high-pass UniSteep ® filter) to help control undesired ambient noise.The microphone is enclosed in a rugged housing with a low-reflectance black finish. It features an XLRM-type connector insert at its base, allowing it to be plugged directly into an XLRF-type panel jack or microphone cable. An AT8474 low-profile isolation mount or AT8473 stand clamp is optional to permit attachment of the XLR mic base to a standard ⅝"-27 or ⅜"-16 threaded mic stand or mounting flange.The ES917aH stands 457.2 mm from the table or podium. The model output is low impedance balanced. The output connector mates with XLRF-type cable connectors. The balanced signal appears across Pins 2 and 3, while the ground (shield) connection is Pin 1. Output is phased so that positive acoustic pressure produces positive voltage at Pin 2, in accordance with industry convention.The integral 80 Hz high-pass UniSteep ® filter provides easy switching from a flat frequency response to a low-end roll-off. The roll-off position reduces the pickup of low-frequency ambient noise (such as traffic, airhandling systems, etc.), room reverberation and mechanically coupled vibrations. To engage the UniSteep ® filter, use the end tip of a paperclip or other small pointed instrument to slide the switch toward the “bent” line.Avoid leaving the microphone in the open sun or in areas where temperatures exceed 43°C for extended periods. Extremely highhumidity should also be avoided.10 dB20k10k 5k 2k 1k50020010050指向特性频率特性Machida • Tokyo • Japan超心形指向性专业型双鹅颈式会议话筒ES917aH 是一枚阔频宽的电容式超心形指向性话筒，高质量的收音效能，设计于增强收音、专业录音、电视广播、会议等高要求的收音应用。

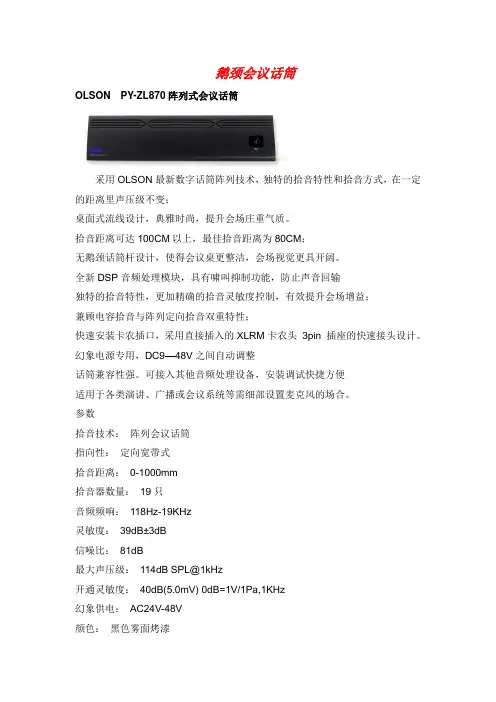

鹅颈会议话筒-OLSON会议系统设备
鹅颈会议话筒OLSON PY-ZL870阵列式会议话筒采用OLSON最新数字话筒阵列技术，独特的拾音特性和拾音方式，在一定的距离里声压级不变；桌面式流线设计，典雅时尚，提升会场庄重气质。
拾音距离可达100CM以上，最佳拾音距离为80CM；无鹅颈话筒杆设计，使得会议桌更整洁，会场视觉更具开阔。
全新DSP音频处理模块，具有啸叫抑制功能，防止声音回输独特的拾音特性，更加精确的拾音灵敏度控制，有效提升会场增益；兼顾电容拾音与阵列定向拾音双重特性；快速安装卡农插口，采用直接插入的XLRM卡农头3pin 插座的快速接头设计。
幻象电源专用，DC9—48V之间自动调整话筒兼容性强。
可接入其他音频处理设备，安装调试快捷方便适用于各类演讲、广播或会议系统等需细部设置麦克风的场合。
参数拾音技术：阵列会议话筒指向性：定向宽带式拾音距离：0-1000mm拾音器数量：19只音频频响：118Hz-19KHz灵敏度：39dB±3dB信噪比：81dB最大声压级：114dB SPL@1kHz开通灵敏度：40dB(5.0mV) 0dB=1V/1Pa,1KHz幻象供电：AC24V-48V颜色：黑色雾面烤漆OLSON PY721 带灯圈防手机干扰鹅颈话筒咪杆长度：420mm 电容式超心形指向性话筒，高质量的收音效能，设计于增强收音、专业录音、电视广播、会议等高要求的收音应用。
双鹅颈的设计，可将收音头灵活调校到任何位置，并附有防风海棉罩，可减低在讲话时收到不雅的喷气声及其它风声的情况出现。
配备有射频干扰(RFI)屏敝技术，提供杰出的防止射频干扰能力，避免收音时受到如手提电话等的干扰。
此桌面防震话筒座，设有防震绝缘胶，能有效减低安装面上的撞击震动及机械噪声。
此话筒座配合鹅颈式的会议话筒后非常适合使用在演讲、教学、会议、报导的场合使用。
另外，亦可配套于其他3针卡农公头的话筒装置使用。
技术参数：元件: 电容式指向性: 超心形单指向性频率响应: 80-20,000 Hz高通滤波: 80 Hz, 18 dB/octave灵敏度: -40 dB (10.0 mV) 以1V 于 1 Pa最大输入声压级: 120 dB 声压, 1 kHz 于1% T.H.D.动态范围(典型值): 105 dB, 1 kHz 于最高声压信噪比: 65 dB, 1 kHz 于1Pa输出阻抗: 360Ω开关: 平直，高通滤波幻像电源: 直流224-48V，耗电3mA典型输出端子:内置式3针卡农公头插入损耗；1Db静音衰减：55dB于1000Hz 35dB于100Hz 30dB于50HZOLSON PY722 带灯圈防手机干扰鹅颈话筒咪杆长度：250mm 电容式超心形指向性话筒，高质量的收音效能，设计于增强收音、专业录音、电视广播、会议等高要求的收音应用。
舒尔会议话筒资料
C =较宽的动态范围和频率响应可以在整个音频频谱准确再现声音可互换式话筒头为每种应用提供了合适的拾音模式不带变压器的平衡输出，可以在长距离电缆传输时提高对噪声的抗扰度减震架可以隔离来自表面振动的超过 20 dB 的噪声锁定法兰支架可以将话筒永久牢固地固定在桌面、讲台或会议桌上扣合式泡沫防风罩可编程的 On/Off 开关和 On/Off LED 指示灯(M412D/MX418D)全新的更明亮的 LED 提高了在强烈照明环境下的可见性(M412D/MX418D)逻辑输入/输出接头可用于远程控制或配合自动话筒混音器使用 (M412D/MX418D)提供的减震架可以隔离超过 20 dB 的通过表面传递的噪声(MX412SW/MX418SE)提供的螺纹法兰支架可以将话筒永久牢固地固定在桌面、讲台或会议桌上MX405/S / 舒尔SHURE Microflex® 迷你鹅颈话筒5 英寸(127 mm)，双色状态指示灯环，包括表面安装前置放大器品牌: 舒尔SHURE 型号: MX405/S更加灵活，Microflex 迷你鹅颈话筒提供丰富的型号选择和出色的性能，可用于会议室及类似应用场所。
提供桌面底座或固定安装底座、有线或无线可选配件，甚至提供可互换的话筒头。
因此，您可以轻松获得所需要的会议室的最佳完美安装方案。
与SLX® 无线系统完全兼容。
Microflex 迷你鹅颈话筒为多种音频应用提供灵巧且专业的外观，和非凡的人声再现。
提供5英寸 (127 mm) 和10英寸 (254 mm) 不同长度的鹅颈选择心形和超心形指向性可编程的静音开关（仅限于桌面底座）用于远端LED 和静音控制装置的逻辑输入∕输出表面安装和有线或无线的桌面底座可选配件CommShiel d™技术支持的高性能射频干扰过滤以下的话筒头指向性以型号后缀表示C= 心形， S = 超心形， N = 无话筒头迷你鹅颈系列MX405/CMX405/S5 英寸(127 mm)，双色状态指示灯环，包括表面安装前置放大器MX405R/N 5 英寸(127 mm)，灯环，包括表面安装前置放大器MX410/CMX410/S10 英寸(254 mm)，双色状态指示灯环，包括表面安装前置放大器MX410R/N 10 英寸 (254 mm)，灯环，包括表面安装前置放大器MX405LP/CMX405LP/S5 英寸(127 mm),，双色状态指示灯环，无前置放大器MX405RLP/N 5 英寸 (12.7 cm)，灯环，无前置放大器MX410LP/CMX410LP/S10 英寸 (25.4 cm)，双色状态指示灯环，无前置放大器MX410RLP/N 10 英寸 (25.4 cm)，灯环，无前置放大器安装选择MX400DP 桌面底座安装适用于 MX405 和 MX410型号MX890 无线桌面底座安装适用于 MX405 和 MX410型号MX400SMP 表面安装前置放大器安装适用于 MX405 和 MX410型号类型电容（驻极体偏压）频率响应查看大图50–17000 Hz指向性MX405/C， MX410/C；心形MX405/S， MX410/S；超心形输出阻抗EIA 额定抗阻为 150 Ω（有效抗阻为170 Ω）输出特性有源平衡灵敏度 ( 1 kHz , 开路电压)心形：–35 dBV/Pa (18 mV)超心形：–34dBV/Pa (21 mV)1 Pascal=94 dB SPL最大声压级（1 kHz,1%总谐波失真，1 kΩ负载）心形： 121 分贝超心形： 120 分贝等效输出噪声 (A加权)心形： 28 dB SPL超心形： 27 dB SPL信噪比 (参照 94 dB 声压级， 1 kHz)心形： 66 dB超心形： 68 dB动态范围 (1 kΩ负荷，1 kHz)93 dB共模抑制 (10 Hz 至 100 kHz)最小值 45 dB前置放大器输出削波电平 (1% THD)–8 dBV (0.4 V)极性3-Pin XLR：振膜上的正声压会在输出XLR插头针脚2处产生相对于针脚3的正电压。
鹅颈麦参数
鹅颈麦参数
1. 指向性：指向性描述了麦克风对来自不同方向声音的灵敏度。
常见的指向性类型包括心形、超心形、全向等。
心形指向性通常用于减少周围环境噪音的干扰。
2. 频率响应：频率响应范围表示麦克风能够捕捉到的声音频率范围。
一般来说，人的语音频率范围在 80Hz 至 16kHz 之间，因此好的鹅颈麦应该能够较好地覆盖这个范围。
3. 灵敏度：灵敏度是指麦克风对声音的敏感程度，通常以毫伏/帕斯卡（mV/Pa）或分贝（dB）为单位。
较高的灵敏度意味着麦克风可以更容易地捕捉到较小的声音。
4. 信噪比（SNR）：信噪比是指麦克风输出信号与背景噪声的比值。
高信噪比意味着麦克风能够更好地捕捉到清晰的声音，同时减少噪音的干扰。
5. 输出阻抗：输出阻抗是指麦克风输出信号的电阻值。
较低的输出阻抗有助于与其他设备的连接，减少信号损失。
6. 连接接口：鹅颈麦通常具有不同类型的连接接口，如 XLR、TRS 或 USB 等，以适配不同的音频设备。
7. 电缆长度：电缆长度决定了麦克风与音频设备之间的距离。
根据使用场景的需要，选择合适长度的电缆。
8. 外观和设计：鹅颈麦的外观和设计也很重要，包括麦克风的长度、形状、颜色等，以及是否具备防震架等附件。
这些参数可以帮助你选择适合特定应用场景的鹅颈麦，例如会议、演讲、演出等。
不同的鹅颈麦可能在参数上有所差异，因此在购买前最好仔细阅读产品规格和说明书，以确保其满足你的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
英国 RAM 鹅颈话筒、手拉手话筒、投票表决话筒、讨论话筒
讨论主控机 T4-VZ Discuss master computer T4-VZ 基本功能： 讨论、摄像跟踪 电源： AC110/220V±10% 最大功率： 300W 音频频响： 50HZ~18KHZ 揩波失真： （THD）<0.3% 信噪比： ≥80dB 外部音频输入： 6.5mmjack，0.775V 录音音频输出： 0~2.8V Vpp 标准容量： 70 台 PC 通讯方式： RS-232 摄像控制方式： RS-485 支持摄像头个数： 4个 发言人数限制： 1/2/3/4 摄像跟踪协议： PELCO-P9600、VISCA 视频矩阵输入： RCA*4（1Vp-p 75Ω） 视频矩阵输出： BNC*2（1Vp-p 75Ω） 工作温度： -0~45℃ 存储温度： -20~50℃ 安装： 19" 2U 尺寸： 485×325×90mm 重量： 14Kg basic functions: the discussion, and camera tracking Power supply: AC110/220 V plus or minus 10% The maximum power: 300 W Note the lf: frequency 50 HZ ~ 18 KHZ Wipe wave distortion: (THD) < 0.3% SNR: frequency 80 dB External audio input: 6.5 mmjack, 0.775 V The recording audio output: 0 ~ 2.8 V Vpp Standard capacity: 70 sets PC communication: RS-232 Camera control mode: RS-485 Support camera number: four The number of speech restrictions: 1/2/3/4 Camera tracking agreement: PELCO-P9600, VISCA Video matrix input: RCA * 4 (1 Vp-p 75 Ω) Video matrix output: BNC * 2 (1 Vp-p 75 Ω) Working temperature:-0 ~ 45 ℃ Storage temperature:-20 to 50 ℃ Installation: 19 "2 U Size: 485 x 325 x 90 mm Weight: 14 Kg
第 3页
The recording audio output: 0 ~ 2.8 V Vpp Standard capacity: 70 sets PC communication: RS-232 Camera control mode: RS-485 Support camera number: four The number of speech restrictions: 1/2/3/4 Camera tracking agreement: PELCO-P9600, VISCA Video matrix input: RCA * 4 (1 Vp-p 75 Ω) Video matrix output: BNC * 2 (1 Vp-p 75 Ω) Working temperature:-0 ~ 45 ℃ Storage temperature:-20 to 50 ℃ Installation: 19 "2 U Size: 485 x 325 x 90 mm Weight: 14 Kg 讨论表决主席单元 T3-VBX discuss vote President unit T3-VBX AM-4VBX 安装方式：台式 拾音距离：600mm 音频频响：50Hz~18KHz 灵敏度：-46dB±1dB 谐波失真：（THD）<0.3% 信噪比：≥80dB 电源：24V 咪杆长度：410mm（标）、510mm（长）、310mm（短） 液晶参数：尺寸：47mm×18mm，背光：蓝底白字 耳机接口：3.5mmjack 单声 内置喇叭：8Ω2W 重量：0.85Kg 尺寸(长×宽×高)：208mm×152mm×62mm 连接方式：T 字型手拉手连接，单元自带 0.5 米防脱落连接线 AM-4 VBX Installation: desktop Sound pickup distance: 600 mm Note the lf: frequency 50 Hz ~ 18 KHz Sensitivity:-46 dB degree is obtai dB Harmonic distortion: (THD) < 0.3% SNR: frequency 80 dB Power supply: 24 V Mi stem length: 410 mm (standard), 510 mm (long), 310 mm (short) Liquid crystal parameters: size: 47 mm × 18 mm, backlit: "blue background Earphone interface: 3.5 mmjack ChanSheng The built-in speaker: 8 Ω 2 W Weight: 0.85 Kg Size (long x width × high) : 208 mm x 152 mm x 62 mm Connection: T word connect hand in hand, unit take 0.5 meters anti-separtion connections 讨论表决代表单元 T3-VBD discuss voting representative unit ：台式 拾音距离：600mm 音频频响：50Hz~18KHz 灵敏度：-46dB±1dB 谐波失真：（THD）<0.3% 信噪比：≥80dB 电源：24V 咪杆长度：410mm（标）、510mm（长）、310mm（短） 液晶参数：尺寸：47mm×18mm，背光：蓝底白字 耳机接口：3.5mmjack 单声 内置喇叭：8Ω2W 重量：0.85Kg 尺寸(长×宽×高)：208mm×152mm×62mm 连接方式：T 字型手拉手连接，单元自带 0.5 米防脱落连接线 AM-4 VBD Installation: desktop Sound pickup distance: 600 mm Note the lf: frequency 50 Hz ~ 18 KHz Sensitivity:-46 dB degree is obtai dB Harmonic distortion: (THD) < 0.3% SNR: frequency 80 dB Power supply: 24 V Mi stem length: 410 mm (standard), 510 mm (long), 310 mm (short) Liquid crystal parameters: size: 47 mm × 18 mm, backlit: "blue background Earphone interface: 3.5 mmjack ChanSheng The built-in speaker: 8 Ω 2 W Weight: 0.85 Kg Size (long x width × high) : 208 mm x 152 mm x 62 mm Connection: T word connect hand in hand, unit take 0.5 meters anti-separtion connections 会议表决系统软件 V3.1 meeting voting system V3.1 software V3.1可实现报到、表决、选举、评议等各项功能，支持分屏显示 V3.1 report can be realized and the voting, elections, appraisal and so on each function, support points screen
第 2页
连接方式：T 字型手拉手连接，单元自带 0.5 米防脱落连接线 AM-4 VD Installation: desktop Sound pickup distance: 600 mm Note the lf: frequency 50 Hz ~ 18 KHz Sensitivity:-46 dB degree is obtai dB Harmonic distortion: (THD) < 0.3% SNR: frequency 80 dB Power supply: 24 V Mi stem length: 410 mm (standard), 510 mm (long), 310 mm (short) Liquid crystal parameters: size: 47 mm × 18 mm, backlit: "blue background Earphone interface: 3.5 mmjack ChanSheng The built-in speaker: 8 Ω 2 W Weight: 0.85 Kg Size (long x width × high) : 208 mm x 152 mm x 62 mm Connection: T word connect hand in hand, unit take 0.5 meters anti-separtion connections 讨论表决主控机 T4-VBZ discuss master computer T4-VBZ vote AM-4VBZ 基本功能： 讨论、摄像跟踪、表决 电源： AC110/220V±10% 最大功率： 300W 音频频响： 50HZ~18KHZ 揩波失真： （THD）<0.3% 信噪比： ≥80dB 外部音频输入： 6.5mmjack，0.775V 录音音频输出： 0~2.8V Vpp 标准容量： 70 台 PC 通讯方式： RS-232 摄像控制方式： RS-485 支持摄像头个数： 4个 发言人数限制： 1/2/3/4 摄像跟踪协议： PELCO-P9600、VISCA 视频矩阵输入： RCA*4（1Vp-p 75Ω） 视频矩阵输出： BNC*2（1Vp-p 75Ω） 工作温度： -0~45℃ 存储温度： -20~50℃ 安装： 19" 2U 尺寸： 485×325×90mm 重量： 14Kg AM-4 VBZ Basic function: the discussion, and camera tracking and vote Power supply: AC110/220 V plus or minus 10% The maximum power: 300 W Note the lf: frequency 50 HZ ~ 18 KHZ Wipe wave distortion: (THD) < 0.3% SNR: frequency 80 dB External audio input: 6.5 mmjack, 0.775 V
