三台阶七步开挖法施工专项方案

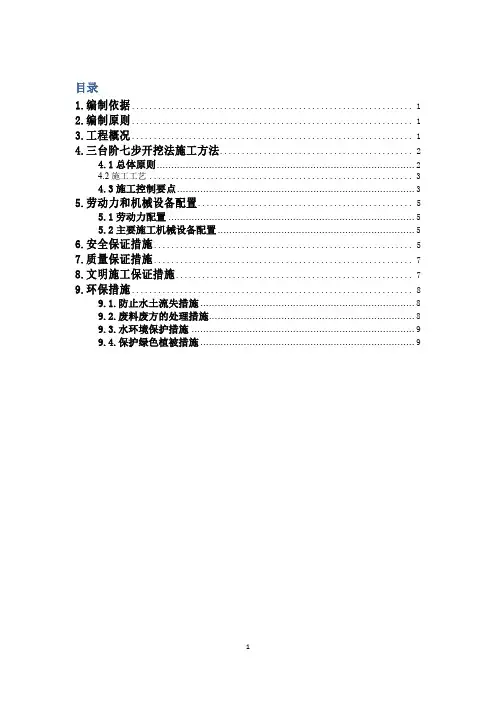

目录1.编制依据 (1)2.编制原则 (1)3.工程概况 (1)4.三台阶七步开挖法施工方法 (2)4.1总体原则 (2)4.2施工工艺 (3)4.3施工控制要点 (3)5.劳动力和机械设备配置 (5)5.1劳动力配置 (5)5.2主要施工机械设备配置 (5)6.安全保证措施 (5)7.质量保证措施 (7)8.文明施工保证措施 (7)9.环保措施 (8)9.1.防止水土流失措施 (8)9.2.废料废方的处理措施 (8)9.3.水环境保护措施 (9)9.4.保护绿色植被措施 (9)XXX隧道三台阶七步开挖法施工专项方案1。
编制依据1）XXX至XXX公路扩建工程工程招标文件、两阶段施工图设计;2）交通部现行相关的技术规范及质量评定标准；3)同类工程施工资料及相关工法；4）国家、行业及青海省有关工程建设的法律、法规、标准、条例等；5）我公司进行的施工调查；6）公司拥有的施工工艺、施工方法成果、机械设备、管理水平、技术装备及多年积累的类似工程施工经验。
2。
编制原则1）严格遵守招标文件明确的设计规范，遵循工程建设规律和技术规律,围绕质量目标，合理安排工艺流程和施工顺序。
2）技术先进性,科学合理性，经济适用性，安全可靠性、实事求是相结合。
3）对现场坚持全员、全方位、全过程严密监控,动态控制，科学管理的原则。
4）充分利用现有设备，做到配套、实用，合理安排冬、雨季施工。
尽量减少临时工程及物资运输量，科学布置施工平面图，统筹安排各单项工程进度。
3。
工程概况XXX隧道位于果洛州玛沁县下XXX乡，隧道穿越XXX山，进口处位于XXX垭口西北侧山体斜坡坡脚处,出口位于XXX垭口东南侧斜坡坡脚。
隧道右线全长4495m，起讫里程为K58+505-K63+000,本标段施工右线起讫里程为K60+750—K63+000,全长2250m,其中有V级围岩段250m，IV级围岩段2000m。
主要围岩、衬砌分级长度如下表所示：讫里程为XXX60+750—XXX63+010,全长2260m，其中有V级围岩段260m，IV级围岩段2000m。
台阶法(三台阶法)开挖施工工艺
- 23 -人、材、机准备施工准备 爆破设计施工测量 起爆（中）下台阶装药上台阶装药通 风出 碴初期支护量测台阶法（三台阶法）开挖施工工艺台阶开挖是先开挖断面的上半部分，待开挖至一定长度后同时开挖（中）下部分，上（中）、下部分同时并进的施工工艺。
在Ⅲ～Ⅳ级围岩铁路客运单线、双线隧道施工时一般采用台阶法，V 级围岩隧道在采用了有效的措施（如超前预注浆加固围岩）后亦可采用台阶法开挖。
一、 作业内容施工测量、地质预报、钻孔、装药、起爆、通风、出渣、初期支护、量测。
二、工艺流程图（见图 2.3.2-1）图 2.3.2-1 台阶法开挖施工工艺流程框图三、 工序步骤及标准（一）施工准备参见全断面施工。
（二）台阶法开挖施工程序施工测量→钻眼→装药→起爆、通风→初喷→出渣→设置锚杆、挂网→立架→复喷→下一循环。
（三）台阶法开挖施工步序示意图见图 2.3.2-2。
超前地质预报 （中）下台阶钻孔 上台阶人工钻孔- 24 -台阶法开挖支护断面示意图a.上部采用人工打眼，下部利用作 业台架人工打眼。
b.上、下部同时起爆， 通风后，初喷砼；c.挖掘机、装载机配合自卸 汽车出碴，进入下一循环。
图2.3.2-2 台阶法开挖施工方法示意图（四）施工要点1. 台阶长度应根据隧道断面跨度、围岩地质条件、初期支护形成闭合断面的时间要求、上部施工所需空间大小等因素来确定，台阶长度宜为 3~5m 左右，当拱部围岩条件发生较大变化时， 可适当延长或缩短台阶长度，如围岩较差，台阶长度可缩短为。
如采用三级台阶法，第一个台阶高度一般为2.5m 。
2. 上台阶的底部位置应根据地质情况确定，一般情况下，可在起拱线附近。
3. 上台阶使用钢架时，可采用扩大拱脚和施作锁脚锚管等措施，防止拱部下沉变形。
4. 下台阶应在喷射混凝土达到设计强度的 70％以上后开挖。
下台阶一次开挖长度不宜超过2 榀拱架间距。
当岩体不稳定时，应合理缩短进尺，先施工边墙初期支护，后开挖中间土体，左右错开或先拉中槽后挖边墙，并及时施工仰拱。
台阶法开挖施工步骤

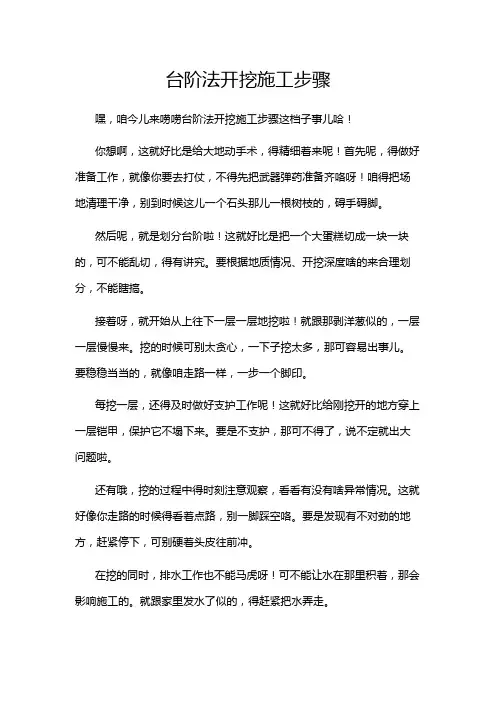

台阶法开挖施工步骤嘿，咱今儿来唠唠台阶法开挖施工步骤这档子事儿哈！你想啊，这就好比是给大地动手术，得精细着来呢！首先呢，得做好准备工作，就像你要去打仗，不得先把武器弹药准备齐咯呀！咱得把场地清理干净，别到时候这儿一个石头那儿一根树枝的，碍手碍脚。
然后呢，就是划分台阶啦！这就好比是把一个大蛋糕切成一块一块的，可不能乱切，得有讲究。
要根据地质情况、开挖深度啥的来合理划分，不能瞎搞。
接着呀，就开始从上往下一层一层地挖啦！就跟那剥洋葱似的，一层一层慢慢来。
挖的时候可别太贪心，一下子挖太多，那可容易出事儿。
要稳稳当当的，就像咱走路一样，一步一个脚印。
每挖一层，还得及时做好支护工作呢！这就好比给刚挖开的地方穿上一层铠甲，保护它不塌下来。
要是不支护，那可不得了，说不定就出大问题啦。
还有哦，挖的过程中得时刻注意观察，看看有没有啥异常情况。
这就好像你走路的时候得看着点路，别一脚踩空咯。
要是发现有不对劲的地方，赶紧停下，可别硬着头皮往前冲。
在挖的同时，排水工作也不能马虎呀！可不能让水在那里积着，那会影响施工的。
就跟家里发水了似的，得赶紧把水弄走。
这台阶法开挖施工啊，其实说难也不难，说简单也不简单。
关键是得用心，得仔细，不能马虎大意。
就跟咱过日子一样，得认真对待每一个细节。
你说要是不按照步骤来，那能行么？肯定不行啊！就好比你做饭不按菜谱来，那做出来的能好吃么？所以啊，咱得老老实实按照步骤来，一步一步稳稳当当的。
咱再想想，这台阶法开挖施工不就是咱建筑人的一场战斗嘛！咱得精心策划，认真执行，才能打个漂亮的胜仗。
总之啊，台阶法开挖施工步骤可不能小瞧，每个环节都很重要。
咱得好好干，干出漂亮活儿来，让大家都竖起大拇指！这就是咱建筑人的骄傲呀！。
尾洋隧道四级围岩上下台阶开挖施工方案
目录一、工程概况 (2)二、施工组织 (2)2.1施工准备 (2)2、技术准备 (3)3、施工部署 (3)三、计划安排 (4)四、施工工艺 (5)五、出渣运输 (8)六、监控量测 (9)七、质量保证措施 (12)八、安全保证措施 (14)九、环境保护措施 (18)尾洋隧道右洞上下台阶法开挖施工方案一、工程概况尾洋隧道区属于构造剥蚀中低山地貌，地形起伏较大，切割深。
坡陡，自然坡度一般20～40°。
隧道经垂直向穿越近南北向山脊，植被以茶树为主。
隧道采用分离式，其中：右洞起迄桩号K52+574～K52+915，总长341m,净空为（宽×高）10.25×5.0m。
设计时速80km/h,采用灯光照明，机械通风，隧道最大埋深约100m，属短隧道。
尾洋隧道右洞K52+850～K52+794段，总计56m，拟采用上下台阶法开挖，K52+850～K52+844、K52+844～K52+794里程段设计围岩等级分别为Ⅴ、Ⅳ，支护类型为SF5a和SF4b，采用复合式衬砌，以锚杆、湿喷混凝土（钢筋挂网）、格栅拱架等为初期支护，超前小导管和锚杆等为施工辅助措施。
二、施工组织2.1施工准备①施工便道：施工便道已修好，施工便道路基宽度不小于4.5m，路面宽度不小于3.5m，便道土质路基地段基层为不小于20cm厚的碎石垫层，其面层为5cm的泥结碎石面层，并已按规范进行了硬化。
②施工临时用电：大丘林隧道口已接通施工用电，并配备400KW 发电机一台，供电、照明线路布置符合有关规范要求。
③施工供水：已按施工需要寻找到水源，并已建立水箱，保证施工供水充足。
④施工供风：空压机房设在狮过山隧道右洞出口附近，计划设置8台22m3空压机，现已经安装完毕，供风能力可满足隧道的正常施工需要。
⑤隧道施工场地及生活区已布置完毕，并且已完成场地平整压实工作，所有清表、弃方已按规范堆砌，没有对周围环境造成影响并做好防洪防台措施。
台阶法开挖方案
台阶法开挖方案一、目的明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。
二、编制依据1.《客运专线铁路隧道工程施工指南》（TZ214-2005）2.《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号3.《杭甬客专施图HYZQ-2隧道设计图及参考图》三、适用范围台阶法适用于Ⅲ、Ⅳ级围岩地层和洞口段、偏压段、浅埋段的Ⅰ～Ⅳ级硬岩地层和Ⅱ、Ⅲ级软岩地层，但应视具体情况采取超前大管棚、超前锚杆、超前小管棚、超前预注浆等辅助施工措施进行超前加固，并根据工程实际、地层条件和机械条件，选择合适的台阶方式。
四、台阶法简介台阶法施工就是将结构断面分成两个或几个部分，具有上下断面两个工作面或多个工作面，分步开挖。
其优点是灵活多变、适用性强，有足够的作业空间和较快的施工速度，能较早地使支护闭合，有利于开挖面的稳定性和控制其结构变形及由此引起的地面沉降。
缺点是上下部作业有互相干扰，应注意下部作业时对上部稳定性的影响，台阶开挖会增加对围岩的扰动次数等。
五、台阶法施工工序第1部：开挖①部后及时进行上台阶喷、锚、网系统支护，架设钢架并复喷砼至设计厚度，形成较稳定的承载拱。
第2部：在滞后①部3～6m后开挖②部，并进行下导初期支护。
第3、4部：及时施作仰拱砼、填充混凝土，及早封闭成环。
第5部：根据围岩量测结果，适时施作二次衬砌。
六、台阶法施工注意事项1、隧道施工应坚持“弱爆破、短进尺、强支护，早封闭、勤量测”的原则。
2、开挖方式均采用弱爆破或人工开挖。
爆破时严格控制炮眼深度及装药量。
3、应注意开挖过程中初期支护结构及核心土的稳定性，必要时应利用核心土体加设全断面环形临时支撑。
4、复合式衬砌段在施工时，须按有关规范及标准图的要求，进行监控量测，根据监控量测的结果进行分析，确定浇筑二次衬砌的时机及调整支护参数。
七、隧道开挖和钻爆施工安全技术措施掘进是隧道安全控制的最重要环节，由于隧道开挖断面大，施工时严格按设计图纸及施工组织设计采取合理的开挖方案，严格控制循环进尺，选择最佳的爆破参数，确保施工安全。
台阶法施工方案
Ⅲ级围岩采用台阶法开挖，即超前支护先行；上台阶采用弱爆破及人工配合机械开挖，施做拱部初期支护,下台阶开挖及施做边墙初期支护；仰拱紧跟下台阶及时施做尽早闭合成环，衬砌及时紧跟。
施工中认真进行围岩量测，实行信息化施工，动态化管理，及时反馈信息，调整支护参数，确定仰拱模板拆除时间，确保施工安全。
全断面共分二个台阶和仰拱部分采用平行流水进行，各台阶长5m左右，相错5m左右。
同时仰拱、二衬紧跟，距下台阶掌子面分别为20～30m。
台阶法施工详见：图7-6《台阶法施工工艺流程图》，图7-7《台阶法施工工序图》，施工工序说明如下：（1）弱爆破开挖①部。
施做①部台阶周边的初期支护和临时支护，即初喷4cm厚混凝土，架立钢架，并设锁脚锚杆，钻设径向锚杆后和挂钢筋网后复喷混凝土至设计厚度。
（2）弱爆破开挖②部。
台阶周边部分初喷4cm厚混凝土；接长钢架，并设锁脚锚杆。
钻设径向锚杆并铺设钢筋网后复喷混凝土至设计厚度。
（3）在滞后于②部一段距离后，弱爆破开挖③部。
施做隧底喷混凝土。
Ⅳ（4）根据监控量测结果分析，待初期支护收敛后,灌筑○部仰拱与边墙基础。
灌筑仰拱填充○V部至设计高度。
Ⅵ部衬砌（拱墙衬砌一（5）利用衬砌模板台车一次性灌筑○次施做）。
台阶法施工工艺流程图台阶法施工工艺流程图仰拱填充纵断面示意图平面示意图ⅦⅥⅤ拱墙二次衬砌ⅥⅤⅣ31仰拱ⅣⅡ31Ⅴ横断面示意图二次衬砌ⅣⅣⅥ3二次衬砌复合防水层初期支护预留变形量ⅡⅡ1Ⅳ系统径向锚杆Ⅶ施工注意事项：（1）隧道施工坚持"弱爆破、短进尺、强支护、早封闭、勤量测"的原则。
（2）工序变化处之钢架应设锁脚锚杆，以确保钢架基础稳定和下台阶安全，防止塌方。
上下台阶高度可根据施工机具、人员等安排进行适当调整。
（3）钢拱架之间纵向连接钢筋应及时施做并连接牢固。
（4）开挖长度一般不宜超过14m，围岩条件变化时可酌情缩短或延长台阶长度，第3步开挖后，及时施做仰拱。
（5）复合式衬砌段在施工时，须按有关规范及设计要求，进行监控量测，根据监控量测的结果进行分析，确定灌筑二次衬砌的时机及调整支护参数。
隧道上下台阶开挖方法
隧道上下台阶开挖方法
隧道上下台阶开挖方法：
1. 首先，确定所需开挖的台阶数量和高度。
根据设计要求和地质条件，确定每个台阶的高度，并计算出每个台阶的平均长度。
2. 根据确定的台阶高度和平均长度，将隧道的顶部水平面逐渐下沉，形成一个个的平台或台阶。
3. 在每个台阶上，先进行上部开挖，即将台阶上方的土石方挖除，直至达到设计要求的高度。
4. 上部开挖完成后，进行下部开挖。
在台阶的下方，挖掘出位于台阶下方的土石方，直至达到下一个台阶的高度。
5. 将每个台阶的土石方清理干净，以便进行后续的支护和施工。
6. 在每个台阶开挖完成后，对台阶进行支护。
常用的支护方法包括喷射混凝土支护、钢支撑框架等。
7. 重复上述步骤，逐渐向下挖掘，直至达到设计要求的隧道长度。
需要注意的是，在进行隧道上下台阶开挖时，要根据地质条件和设计要求，确保每个台阶的坚固和稳定。
此外，还需要合理选择和使用适当的施工设备和工具，以提高开挖效率和质量。
全断面法与台阶法开挖安全技术.pptx
• 7 仰拱开挖应控制一次开挖长度，开挖后应立即施作初期 支护，封闭成环。
地下工程安全管理
地下工程安全管理
• 3台阶上部开挖循环进尺应根据围岩地质条件和初期支 护钢架间距合理确定，并不得超过1.5m。
• 4 当围岩地质较差、变形较大时，上部断面开挖后应立 即施作锁脚锚管（杆）、扩大拱脚、临时仰拱等措施， 控制围岩及初期支护 台阶下部断面一次开挖长度应与上部断面相同，不得超 过1.5m。
地下工程安全管理
4 隧道开挖爆破后应先采用机械进行找顶，然后用人 工找顶。
找顶作业
地下工程安全管理
二、 台阶法开挖
• 1 采用台阶法开挖隧道时，应根据围岩条件，合理确定台 阶长度和高度。围岩稳定性较差时，台阶长度应控制在一 倍洞径。
• 2当围岩地质较差、开挖工作面不稳定时，应采用短进尺 或上下台阶错开开挖或预留核心土措施，必要时采用喷射 混凝土或玻璃纤维锚杆对开挖工作面进行加固。
隧道工程施工安全技术 全断面法与台阶法开挖安全技术
地下工程安全管理
一、全断面法开挖
• 1采用全断面法开挖隧道时，应控制一次同时起爆的炸药 量，减少爆破振动对围岩的影响。
• 2 在地质条件较差地段采用全断面法开挖隧道时，必须对 围岩进行超前支护或预加固，并控制循环进尺。
• 3 当隧道地质条件发生变化时，必须根据情况及时变换适 宜的开挖方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
采用 U 型钢筋牢固焊接，复喷至拱架内侧，铺设第二层钢筋网，再喷至设计厚度。
第二步：上台阶预留核心土开挖 开挖上台阶分别预留的核心土，开挖进尺与各台阶循环进尺一致。 第三步：左右侧下台阶开挖 开挖进尺应根据初期支护钢架间距确定，最大不得超过 1.5m，左、右侧下 台阶采用拉中槽、跳马口开挖，左右两侧错开跳马口，开挖后立即初喷 3-5cm 混凝土，及时铺设第一层钢筋网、接长钢架，底部垫槽钢，在钢架拱脚以上 50cm 处，紧贴钢架两侧按斜向下倾角 20-40 度打设锁脚锚杆（锚管），锁脚锚杆（锚 管）与钢架采用 U 型钢筋牢固焊接，复喷至拱架内侧，铺设第二层钢筋网，再喷 至设计厚度。具体尺寸见下图：
不大于 50m；
施工过程中严禁采用水钻打孔。 控制好锁脚锚管角度及长度，锚管必须注浆饱满，并与钢架连接牢固。 超前支护角度、长度、搭接长度必须符合设计。
完善洞内临时排水系统，防止地下水浸泡拱脚基础。 控制拱脚超挖现象，托梁支垫底部密实不得悬空，同时注意拱脚内侧工作平 台开挖时，高程应高于拱脚 50cm 以上。
下台阶施工注意前后间距，杜绝下导坑两侧同时对称落底。 在施工过程各分部注意平行开挖，平行施做初期支护，各分部初期支护衔接 紧密，及时封闭成环。
仰拱紧跟下台阶，及时闭合构成稳固的支护体系。 对于掌子面开挖后有明水渗出或围岩含水量大于 22%的隧道，开挖后掌子面 必须打设 3-4 个泄水孔，孔眼直径不小于 10cm，孔深不小于 20m，泄水孔内穿入 打孔的 PVC 管引排渗水至洞内临时集水坑，初期支护严格按照优化设计要求打设 泄水孔，孔内必须穿入 PVC 管引排渗水，防止初支背后土质围岩遇水软化导致塌 孔，堵塞孔眼，影响排水效果。 加强监控量测，掌握围岩和支护的变形情况，及时调整支护参数和预留变形 量，保证施工安全。 黄土隧道必须进行超前地质预报，同时还应对掌子面含水量进行检测，防止 出现地质灾害，确保施工安全。 四、质量、安全、环保和职业健康保证措施 1、质量保证措施 1.1 建立完善的质量管理体系及质量保证体系 项目成立以项目经理和总工程师为核心的 TQC 领导小组， 建立严格的质量
佛道坪隧道开挖专项施工方案
一、编制目的和依据 1、编制目的 进一步加强佛道坪隧道工程的质量管理，落实建设单位关于开挖工法变更后 编制隧道专项施工方案的通知，杜绝质量隐患，确保隧道顺利贯通。特制订本专 项方案。
2、编制依据 1 、《公路隧道施工技术规范》JT G F60-2009 2 、《公路隧道设计规范》（JTG D70-2004） 3 、《公路隧道设计细则》（JTG/T D70-2010） 4 、现场查勘调查的有关资料，开挖工法变更会议纪要 （5）、黄延总监发（2014）434 号文 二、工程概况： 佛 道 坪 隧 道 项 目 为 分 离 式 隧 道 ， 隧 道 左 洞 全 长 1470m ， 进 口 里 程 为 ZK126+236，出口里程为 ZK127+706；右洞全长 1461m，进口里程为 YK126+238， 出口里程为 YK127+699；设置两个工区分别负责该隧道进出口施工，佛道坪隧道 左线 ZK126+290-ZK126+346 经过现场勘查掌子面围岩稳定、自稳能力强、含水量 7.9%左右，将 ZK126+290-ZK126+346 段土质浅埋段优化为预留核心土上下台阶法 施工，支护参数 I25 钢拱架间距由 60cm 变为 75cm，超前小导管每 5 榀拱架间距 （3.75m）施工一环。隧道右线 YK126+294- YK126+414 经过现场勘查掌子面围 岩稳定、自稳能力强、含水量 9.8%左右，将 YK126+294- YK126+414 段土质浅埋 段优化为预留核心土上下台阶法施工，支护参数 I25 钢拱架间距由 60cm 变为 75cm，超前小导管每 5 榀拱架间距（3.75m）施工一环。 三、施工方案 1、施工准备
1 导线控制点、水平基点已布设，轴线放样和标高测量满足施工要求。 2 围岩周边收敛仪、精密水准仪等监控量测仪器齐全，洞口监控量测点已 布 设，量测数据反馈信息满足开挖正常作业要求。
1
3 钻孔台车、出渣运输车辆等各项机械设备性能良好可靠，可满足施工需 要。
4 供电、供水、供风及排水等辅助作业能满足施工需要。 2、测量放样 隧道开挖前，测量人员定出开挖断面中线、水平线，根据设计图将开挖轮廓 线标示在掌子面上。 3、隧道开挖 上下台阶预留核心土法机械利用率高，工序少，进度相对较快，适宜于Ⅴ级 石质围岩深埋段、Ⅴ级土质围岩（含水量小于 22%）深埋地段。 3.1 上下台阶预留核心土开挖施工顺序 上部留核心土支挡开挖工作面，利于及时施做拱部初期支护以增强开挖工作 面的稳定，上台阶的宽度宜控制在 3 米左右，上台阶距拱顶的高度宜控制在 2.5 米左右，上台阶的长度宜控制在 5 米左右，上台阶宜采用人工开挖。核心土及下 部开挖在拱部初期支护保护下进行，施工安全性好，核心土宜采用小型机械开挖； 一般环形开挖进尺为：0.75 米（一榀拱架），不宜过长，下台阶长度宜控制在 9 米左右。下半断面落底时，采用拉中槽跳间挖马口，马口长度宜控制在两榀拱架。 仰拱底部宜采用大型机械开挖，且仰拱的开挖、支护及仰拱衬砌必须一次施做完 成，不得采用半幅施工，为了方便掌子面的出渣，仰拱段施工必须采用栈桥。 具体施工工序见下图：
2
3.2 上下台阶预留核心土开挖施工工艺 第一步：上部弧形导坑开挖 在拱部超前支护完成后，环向开挖上部弧形导坑，预留核心土的几何尺寸按 照下图中所示开挖，长度宜控制在 5 米左右，上台阶宜用人工开挖，开挖循环进 尺应根据初期支护的钢架间距决定，最大不得超过 1 米，开挖后立即初喷 3-5cm 混凝土，及时铺设第一层钢筋网、架设钢架，在钢架拱脚以上 50cm 处，紧贴钢 架两侧按斜向下倾角 20-40 度打设锁脚锚杆（锚管），锁脚锚杆（锚管）与钢架
4
第四步：隧底开挖 每循环开挖进尺长度不宜过长（分段长度宜为 4-6m），开挖后及时施做仰拱 和仰拱回填，及早成环。 4、出碴 隧道出பைடு நூலகம்采用无轨运输方式,根据现场施工条件及弃渣场距离，本分项工程配
5
斗容 3m3 装载机四台装碴,挖机清底，10 吨自卸汽车 12 台运输。 5、黄土隧道施工注意事项及控制要点 （1）严格控制施工安全步距，确保施工安全 上下台阶预留核心土法：仰拱距掌子面距离不大于 35m，二衬距掌子面距离
