很全的GSM优化基础知识点总结
GSM常用知识GSM网络优化与规划
目录第一章移动通信基本原理 (2)第二章无线接口与信道 (3)第三章无线传播理论 (5)第四章射频器件与天馈知识 (6)第五章 GSM网络系统消息 (8)第六章切换 (11)第七章功率控制 (15)第八章网络规划、优化概论 (16)第九章话务统计 (20)第十章信令流程 (25)第一章移动通信基本原理1、GSM话音编码方式：PRE-LTP（规则脉冲激励长期预测）；2、GSM调制方式：GMSK（高斯滤波最小频移键控）；3、GSM的话音速率：13Kbps；传输速率：270.833Kbps；4、多址技术：TDMA/FDMA/CDMA；5、GSM手机调整发射功率等级的步长为：2dB；GSM900移动台的最大输出功率8W；DCS1800移动台的最大输出功率1W；6、频率复用距离D=根号3K×R；K是频率复用模式，R是小区覆盖半径；7、GSM系统组成部分：MS/BSS/NSS；8、Um:ms between bts、A:bsc between msc；abis:bts between bsc；9、IMSI=MCC+MNC+MSIN（E.212编码方式）10、CGI=LAI(MCC+MNC+LAC)+CI；11、BSIC=NCC+BCC；（6bit编码）12、MSISDN=CC+NDC(国内接入号：130～139)+SN（如：8613506991049）；（E.164编码方式）13、位置更新的几种原因：常规位置更新、IMSI附着与分离、开关机；14、A接口传递的信息：移动台管理、基站管理、移动性管理、接续管理；15、BTS三大组成部分：基带单元、载频单元、控制单元；16、GSM系统采用：SFH（慢速跳频技术），目的是提高抗衰落和抗干扰的能力；17、18、天线俯仰角：a＝actan（H/D）+θ/2第二章无线接口与信道1.无线接口分层结构：第一层是物理层，记为L1，为最底层，提供传送比特流所需的无线链路。
总结——GSM优化笔记
第一章GSM系统及优化概述PLMN：公用陆地移动网。
MSISDN：移动用户号码；组成：CC + NDC + SNCC：国家码NDC：国内网络接入号码。
中国移动：135——139；联通网：130——131；SN：用户号码。
采用等长8位编号计划，具体号码分配由运营公司决定。
IMSI：国际移动用户识别码：组成：MCC + MNC + MSINMCC：移动国家码。
唯一的识别移动用户所属的国家。
中国的MCC为460。
MNC：移动网号，识别移动用户所归属的移动通信网（PLMN）。
中国移动的MNC为01，联通为02；MSIN：移动用户识别码，唯一的识别某一移动通信网中的移动用户。
NMSI = MNC + MSIN：国家移动用户识别码，由MNC与MSIN组成。
TMSI：临时移动用户识别码；TMSI由VLR为来访的移动用户在鉴权成功后分配，它是一个由VLR自行分配的4字节BCD码，仅限在VLR管辖区内代替IMSI临时使用，且与IMSI相互对应。
MSRN：移动用户漫游号码MSRN是在呼叫接续时由VLR临时分配给移动台的一个号码，用于GSM网络在接续时的路由选择，它同时也可以作为SCCP的全局码（GT）地址来寻找被叫用户当前所在位置。
MSRN的组成与MSISDN类似，最大为15位数字。
位置区识别码（LAI）位置区指移动台可任意移动而不需要进行位置更新的区域，它可由一个或者若干个小区组成，为了呼叫移动台，系统在一个位置区内所有基站同时发寻呼信号，位置区识别码用于检测位置更新和信道切换的请求，其结构如下：LAI = MCC(3bit) + MNC(2bit) + LAC(16bit)MCC MNC与IMSI中该部分相同。
LAC是位置区号码，用于识别GSM网络中的一个位置区，它可以由运营商自定。
CGI：全球小区识别码CGI是在所有GSM PLMN中用做小区的唯一标志，是在位置区识别LAI基础上加上小区识别号CI构成：CGI = MCC(3) + MNC(2) + LAC(16) + CI(16)LAIBSIC：BSIC用于识别相邻国家的相邻基站，是一个6bit编码，其组成如下：BSIC = NCC (3)+ BCC(3)NCC：为PLMN色码，主要用于区分国界两侧的运营者（国内用于区别不同的省）BCC：为基站色码，由运营者自行设定，用来唯一识别相邻的采用相同载频的不同BTS。
GSM网络优化基础知识

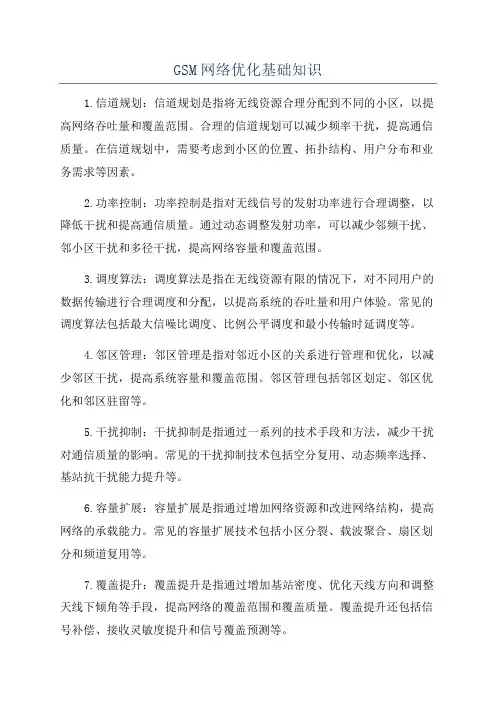

GSM网络优化基础知识1.信道规划：信道规划是指将无线资源合理分配到不同的小区，以提高网络吞吐量和覆盖范围。
合理的信道规划可以减少频率干扰，提高通信质量。
在信道规划中，需要考虑到小区的位置、拓扑结构、用户分布和业务需求等因素。
2.功率控制：功率控制是指对无线信号的发射功率进行合理调整，以降低干扰和提高通信质量。
通过动态调整发射功率，可以减少邻频干扰、邻小区干扰和多径干扰，提高网络容量和覆盖范围。
3.调度算法：调度算法是指在无线资源有限的情况下，对不同用户的数据传输进行合理调度和分配，以提高系统的吞吐量和用户体验。
常见的调度算法包括最大信噪比调度、比例公平调度和最小传输时延调度等。
4.邻区管理：邻区管理是指对邻近小区的关系进行管理和优化，以减少邻区干扰，提高系统容量和覆盖范围。
邻区管理包括邻区划定、邻区优化和邻区驻留等。
5.干扰抑制：干扰抑制是指通过一系列的技术手段和方法，减少干扰对通信质量的影响。
常见的干扰抑制技术包括空分复用、动态频率选择、基站抗干扰能力提升等。
6.容量扩展：容量扩展是指通过增加网络资源和改进网络结构，提高网络的承载能力。
常见的容量扩展技术包括小区分裂、载波聚合、扇区划分和频道复用等。
7.覆盖提升：覆盖提升是指通过增加基站密度、优化天线方向和调整天线下倾角等手段，提高网络的覆盖范围和覆盖质量。
覆盖提升还包括信号补偿、接收灵敏度提升和信号覆盖预测等。
8.网络监测和优化工具：网络监测和优化工具是对GSM网络进行监测和分析的工具。
通过这些工具，可以实时监测网络性能、识别问题和瓶颈，并提供相应的优化建议。
在进行GSM网络优化时，需要综合考虑网络的容量、覆盖范围、通信质量和用户需求等因素。
通过对网络参数的调整、优化算法的应用和网络结构的改进，可以有效提高网络性能和用户体验。
网络优化是一个持续和动态的过程，需要不断地监测和调整，以适应不断变化的通信环境和用户需求。
通过不断的优化和创新，可以使GSM网络更加高效、可靠和先进。
gsm网络优化基础知识
根据网络性能指标和用户反馈，调整频率参数，提高网络覆 盖和信号质量。
信令流程与优化
信令流程
了解GSM网络中各信令的流程和作用， 包括呼叫建立、切换、短信传送等。
信令优化
通过调整信令参数或采用特定技术， 提高信令处理效率和成功率，减少信 令错误和延迟。
话务均衡与优化
话务均衡
合理分配网络中的话务量，避免部分区 域或基站过载，确保网络整体性能稳定 。
干扰识别
识别和定位网络中的干扰源，包括同频干扰、邻频干扰等。
干扰抑制
采取有效措施抑制干扰信号，提高网络信号质量，包括采用抗干扰算法、调整频率配置等。
04 GSM网络优化实践案例
案例一：某城市网络优化实践
总结词
城市网络覆盖优化
详细描述
针对某城市的GSM网络进行优化，重点解决网络覆盖不足、信号弱、通话质量差等问题，通过调整基 站参数、增加基站数量和优化天线方向等措施，提高网络覆盖范围和信号强度，提升用户通话质量和 网络使用体验。
网络优化的分类和流程
分类
硬件优化、参数优化、性能优化等。
流程
数据采集、问题诊断、优化方案制定、实施优化、效果评估。
网络优化的工具和技术
工具
信令分析仪、路测软件、网络管理系统等。
技术
频率规划、功率控制、话务均衡、参数调整等。
03 GSM网络优化关键技术
频率规划与优化
频率规划
合理规划GSM网络中的频率资源，确保不同区域和不同业务 需求得到满足。
VS
话务优化
通过调整基站参数或采用负载均衡技术， 实现话务量的均衡分布，提高网络容量和 稳定性。
切换优化
切换策略
制定合适的切换策略，确保用户在移动过程中能够快速、平滑地切换到信号最佳的基站。
GSM原理及其网络优化_第一章

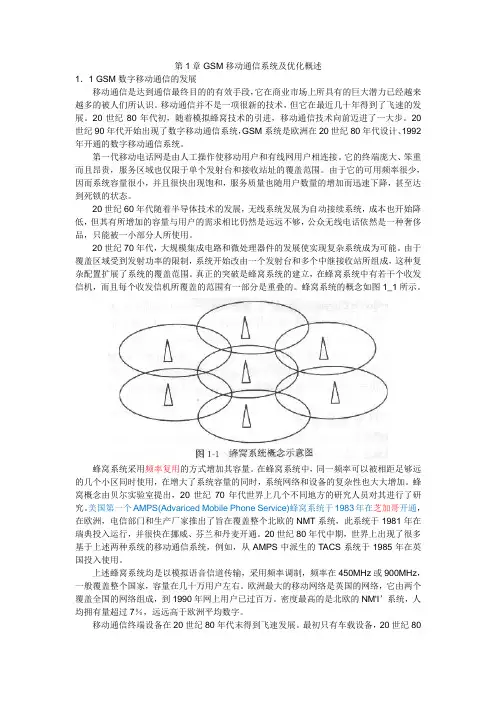

第1章GSM移动通信系统及优化概述1．1 GSM数字移动通信的发展移动通信是达到通信最终目的的有效手段，它在商业市场上所具有的巨大潜力已经越来越多的被人们所认识。
移动通信并不是一项很新的技术，但它在最近几十年得到了飞速的发展。
20世纪80年代初，随着模拟蜂窝技术的引进，移动通信技术向前迈进了一大步。
20世纪90年代开始出现了数字移动通信系统，GSM系统是欧洲在20世纪80年代设计、1992年开通的数字移动通信系统。
第一代移动电话网是由人工操作使移动用户和有线网用户相连接。
它的终端庞大、笨重而且昂贵，服务区域也仅限于单个发射台和接收站址的覆盖范围。
由于它的可用频率很少，因而系统容量很小，并且很快出现饱和，服务质量也随用户数量的增加而迅速下降，甚至达到死锁的状态。
20世纪60年代随着半导体技术的发展，无线系统发展为自动接续系统，成本也开始降低，但其有所增加的容量与用户的需求相比仍然是远远不够，公众无线电话依然是一种奢侈品，只能被一小部分人所使用。
20世纪70年代，大规模集成电路和微处理器件的发展使实现复杂系统成为可能。
由于覆盖区域受到发射功率的限制，系统开始改由一个发射台和多个中继接收站所组成，这种复杂配置扩展了系统的覆盖范围。
真正的突破是蜂窝系统的建立，在蜂窝系统中有若干个收发信机，而且每个收发信机所覆盖的范围有一部分是重叠的。
蜂窝系统的概念如图1_1所示。
蜂窝系统采用频率复用的方式增加其容量。
在蜂窝系统中，同一频率可以被相距足够远的几个小区同时使用，在增大了系统容量的同时，系统网络和设备的复杂性也大大增加。
蜂窝概念由贝尔实验室提出，20世纪70年代世界上几个不同地方的研究人员对其进行了研究。
美国第一个AMPS(Advariced Mobile Phone Service)蜂窝系统于1983年在芝加哥开通，在欧洲，电信部门和生产厂家推出了旨在覆盖整个北欧的NMT系统，此系统于1981年在瑞典投入运行，并很快在挪威、芬兰和丹麦开通。
GSM原理及其网络优化培训总结
培训总结一. 了解GSM/GPRS系统结构二. GSM/GPRS能为人们带来什么服务三．基于小区如何组成GPS四．空中接口的特性五．了解接各个厂家产品的特性六．了解空中接口如何区别不同的用户的通话七．了解主叫与被叫的建立，位置更新，小区切换过程第一章了解GSM/GPRS系统结构1.GSM的发展2.GSM的结构3.小区原则4.空中接口5.各种功能硬件的性能6.通信的建立1.GSM的发展一代：1G，模拟通信系统特点：抗干扰性差，各国移动漫游标准不同，费用成本高，安全性差。
二代：2G，GSM数字技术脉冲<TDMA>IS951984~1987年定义GSM标准1992~1995年GSM开始试验1995年全球开始运行GSM系统三代：3GUMTS全球移动接口，空中移动接口<WCDMA><CDMA2000> 在中国的通信TD-SCDMA四代：4GLTE<OFTM>正交辅用多址技术2.GPS的结构P-GSM全球定义最多的系统900M的GSM上行频率是890~915M下行频率实935~960MGSM通过频率来区分上下行FDD45ME-GSM GSM全是平分双工FDD35MR-GSM 可用带宽4M上行为886~880M 下行921~925MGSM1800M FDD95M 上下行75MGSM的好处1.全球范围漫游<可同频漫游>2.开放式系统3.GSM系统比1G经济效应好4.抗干扰性强5.通信安全Clrcuit switca电路交换<先分资源，资源独享，最大带宽，通话结束才能分出资源> Packet switca分组交换< 共享资源带宽带宽大小是按质量来分的>GSM的结构机器与机器之间对话都是用信令进行对话的GSM分为三大子系统分为BSS基站子系统NSS网络子系统OSS操作和维护子系统BSS子系统包括TRAU：码型转化对数据业务进行数类适配BSC：对网源的控制和监控BTS：对MS的接受对空口信息导入NSS包括MSC MSC:1完成客户业务的管理完成语音业务2记录客户账户账单HLR被叫访问：归属以本局的信息进行保存VLR主教访问：访问位置寄存器储存当前访问信息AUC建权中心：应HLR要求生生成建权信息EIR设备标识器：保护手机串号GGSN端口交换机：储存提供一个与外网的接口OSS包括OMC-S操作维护中心-系统部分：用于MSC.HLR.VLR等交换子系统各功能单元的维护与操作OMC-R操作维护中心-无线部分：用于实现整个BSS系统的维护与操作SGSN分组交换：完成客户分组业务的交换PHCP动态IP地址管理PCU分组控制单元BTS~BSC是ABIS接口LAPO协议BSC~MSC是Ater接口LAPO协议MSC~GMSC是E接口MAP协议BSC~PCU是AGPRS接口LAPD协议PCU~SGSN是GB接口FRZ帧中继协议SGSN~DNS是IP协议SGSN~GGSNS是GN接口GTP隧道协议GGSN~DHCP是Gi接口IP协议GGSN~PDN是Gi接口IP协议MSC~HLR是D接口HLR~AUC是H接口SIM卡通过用IMSI来验证客户信息IMSI全球唯一的身份识别SIM永久信息1IMSI全球唯一识别用户身份Ki建权参数永远不在空口传输保存在SIM卡和AUCA3建权算法保存在SIM卡和AUCA8生成加密密匙保存在SIM卡和AUCPIN自设SIM卡密码SIM1临时用户身份识别符TMSITMSI字符少效率高在一定的范围有意义离开范围用IMSI识别2LAI位置区标识符，只用在LAI理IMSI才有用IMSI的组成MCC移动国家码中国移动国家码是460MNC移动网号，识别移动用户所归属的移动通讯网MSIN移动用户识别码唯一的识别某一移动通讯网中的移动用户NMSI国家移动用户识别码MHC与MSIN组成Classmark MSTX PowerMax=900M=2W=33dBM1800=1W=30dBM dbm=leg lp<rnw>=30+10egGPRS的MSA类终端：可以依附于GSM网里和GPRS的可以同时进行两种业务，价格昂贵B类终端：可同时附着两种业务上可以完成语音业务和数字业务可交替完成业务而有语音业务优先，价格便宜C类终端：进行数字业务设备价格便宜PLMN=MCC+MNC国家码+移动网号ATF:终端用户的格式转换MO主叫MT被叫SMSC短消息的服务中心电到点的短消息point to point short 从essagePTPSM1要提供用户点到点必须有服务器SHSC2 点到点信息是俩种特别信道接收的3信息成功会向服务器以接收信息如果服务器未接收服务器会不停的向接收用户发送信息CBSM1手机必须是空闲状态的2CBCH3OMC-R4有一定的业务范围有一定的生命周期5无需接收确认空中接口小区原则1.什么是一个无线小区2.有哪些不同单位小区3.Clutter物理环境的划分4.链路运算5.业务站型分为三种：、O站提供360°的信号覆盖，全向辐射S站提供120°的信号覆盖，三向站需要三个TRXB站2个TRX提供180°的信号覆盖小区分裂收缩，减少小区半径提高话务量每公里话务100001POWER 2无线按下需无覆盖间隙的时候才能使用的方法3加站4扇区化吧O站改S站Erlctratlic业务量的单位TRX不适合在空中接口传输耦合器进行有效耦合，吧多个接口合在一起会有部分耦合损失增幅用加法，损失减法erlB:基于话务阻塞率，阻塞率越高话务量越大用于民用通信网，通过通话质量降低来提高话务量erlc准则:不降低通话质量，对话务进行排队，但在民用网不使用只用R-GSM使用铁路网是不能堵塞的，不用拒绝用户的话务，使用户在获得通话之前进行列队Erlang是测量资源使用率的单位语言业务标准：堵塞率为2%信道业务堵塞率为0.01%链路运算公式DB=10egX[P1<W>/P2<W>]=10egp1-10egp2DBD=2.165DB+DBIDBM=10EG[<PW>X1000]=30+10EGPW=10EGPC<MW>手机接收灵敏度能正确解调信号，最低电平值L=EIRP-EIAPEIRP：基站的发送功率-耦合器的损耗-LC+天线增益EIRP=Txpoer-lcoupcing-lc+GatinaEIAP+Gatina=s接收灵敏度EIAP=S-GDL下行：EIRP=Txpowe-Lcoupling-lc+J+GattarnaEIAP=S-GUL上行:EIRP=Txpower+gatvannaEIAP+G-LF+J=SEIAP=S-G+LF+JLDL=PR-SU=EIRP-<EIAP+lpz>L=32.4+20egd+20egf定标频点：1个小区有唯一一个定标频点特点：不能调频不能做工控，只能最大功率发送‘不能采取不连续发送业务频点：用来传输业务特点：可以做调频技术功率控制技术可以连续发送Clustey区群：特点不能用同频小区在集群里频率资源全部可以使用区群间频率可以重复使用DFN：<Frame Namber>MA：小区参与跳频的频率集跳频小区的频率集是必须一样MAIO:频集偏移量{0.n-1}{0.3} N=频集数HSW:跳频序列空中接口Radio interface1.空中接口的目的2.空中接口如何安排3什么事物理信道，什么事逻辑信道4.在GSM里如何传送消息的Powerofs关机状态Poweron关机状态IDLE空闲状态占用网络公共资源Dedicated连接状态专用资源在IDE只用信令消息<公共信令>在多个TDMA帧中连续重复出现的相同时隙，这些时隙形成物理资源叫做物理信道FCCH信道：传输的消息是all“0”用来标识定标频点BCCH：SI-IDLE给空闲状态下的移动台使用RACH：随即控制信道GPRS信道：业务信道PDTZH<分上下行>上下行不算的原因在GPRS中PDTZH后总PAZZH:SAZZH SDZZH FAZZHPTZZH专用来传FA的更新消息<上下行传的TA消息不同PHINC分组域的通告信息类似于CBZH信道传送广播消息26帧包含21个TDMA帧，时间间隔120MS它主要用TCH<SACCG/T>和FACCH等业务信道51帧的副帧：包含51个TDMA帧时间间隙为235MS它主要用于BCCH,CCCH,SDCCHC等业务信道4TST TA~<2~3>ns-f同步过领区测量4.615MS+4TS-TA约等于8~S~没有同于相邻小区进同步并且测量对资源，己同步的领区进行测量一个超高帧=2048个超帧=3小时28分53秒700毫业务员副帧前12个帧传业务，B时隙传SACCH后12个时隙传业务最后一个不传信息定标频点最后一个传信息FACCH只能占用TCH不能占用地13帧和最后一个帧全速率MS2TS-TA 4TA+TAIDLE时 4.615+4TS+TA对没有同步的小区同步的小区同步并测量对己同步的做测量半速率：空帧为另一消息传送的时隙要传完一个SACCH需要480MSC4个业务副帧SDZZH：BLOOK-4TS一个子信道由两个D快和一个A组成2DTA对空中接口LAPDM需要4个连续时隙公共信道定标频点的0时隙26个业务副帧和51业务副帧是为了语言消息在空口传播中的处理突发脉冲序列GSM调制带宽为271KHZBTS Archito ctwre and functions每个基站都有一个核心<BCF>完成管理和控制CBCF受BSS控制，BCF功能实体能提供BSC和BCF在实践Abit接口完成信令时隙水资源在Abit上传播BCF完成吧用户信息信令的压缩BCF：提供链路信息复用TRX：对基站信号的处理跳频提供空口资源基站信号处理，测量分析计算耦合系统：信号的耦合ABISBSC ————————————————————————BCFLAPD操作系统类信息LAPODRSZ资源管理BSC——————————————————————————TRXLAPDDMI操作管理BSC-TRX空中资源管理BSC基站管理控制基站时间和频率同步全网同步全网所有设备都同步CGPS同步GSM同步<主从同步>TRAU核心TCULADDOMZTRAU__________BSZHLR储存归属属于本局数据永久数据MSISDG和IMSI和用户业务描述信息临时数据：VLR地址加密序列AUC中得来AUC：完成用户鉴权参数VLR：存储拜访本局的用户信息永久数据IMSI临时：鉴权参数位置区信息TEMS<临时标识信息>Immediate Assignment立即分配<给客户专用信道>LSPD的控制域<进行消息的可靠传递>SAPI<标识RSL或DML>手机开机选网通过SIM卡内Prcferred plmry list和收到的PLMN<MCC+MN作比较>Immediat Assignment 立即分配给用户分专用信道<SDCCH>独立专用控制启道MS————>BTS——————————>BSCRequest reguireu<————————Aeitqvation————————>Activation AIR<————————Immediate assignmeiyt command信道激活失败的原因：BTS未收到Reauest BTS内部硬件一个LAPDm消息需要连续的四个时隙3.系统消息系统消息可分为：1、2、2bis、2ter、3、4、5、5bis、5ter、6、7、8、13等。
GSM通信网络优化基础知识
GSM通信网络优化基础知识为了确保GSM网络的高质量和可靠性，需要进行网络优化。
网络优化是一种持续的过程，旨在改善网络性能，提高通信质量和用户体验。
以下是一些基础的GSM网络优化知识：1. 频率规划（Frequency Planning）：频率规划是GSM网络优化的一个重要方面，它涉及到将无线频谱合理地分配给不同的信道，以减少干扰和提高覆盖范围。
通过优化频率规划，可以提高通信质量和减少通话中断的风险。
2. 邻区管理（Neighbor Cell Management）：邻区管理是通过调整信道参数和邻区关系来优化网络覆盖范围和质量的过程。
正确设置邻区参数可以减少重叠覆盖区域，降低干扰，并提高切换性能。
3. 功率控制（Power Control）：功率控制是调整手机和基站之间的传输功率水平，以确保信号质量稳定的重要方法。
通过动态地调整手机和基站之间的功率水平，可以降低电池消耗和减少干扰。
4. 切换优化（Handover Optimization）：切换是当手机从一个基站切换到另一个基站时发生的过程，目的是保持通话质量和业务连续性。
优化切换参数和策略可以提高切换性能，减少通话丢失的可能性。
5. 射频优化（RF Optimization）：射频优化是调整和优化基站之间的射频参数，以确保信号覆盖均匀和一致。
通过调整天线方向、高度和倾斜角度等参数，可以提高信号覆盖范围和质量。
6. 信号捕获优化（Signal Handover Optimization）：信号捕获是手机从弱信号区域到强信号区域的速度和精确度。
通过优化信号捕获参数和算法，可以提高手机在不同信号强度下的切换性能。
7. 容量规划（Capacity Planning）：容量规划是通过调整信道资源和基站配置，以满足不同业务需求和用户密度的过程。
通过合理规划和管理网络容量，可以提高网络效率和用户满意度。
总的来说，GSM网络优化是一个复杂和多方面的过程，需要综合考虑网络拓扑结构、用户行为、信道环境和运营商需求等因素。
GSM基础知识培训文档
一、网络优化工作概述移动通信网络优化是指对正式投入运行的网络进行数据采集、数据分析，找出影响网络运行质量的原因，并且通过对系统参数的调整与对系统设备配置的调整等技术手段，使网络达到最佳运行状态，使现有网络资源获得最佳效益，同时也对网络今后的维护及规划建设提出合理建议。
1、网络优化主要内容由于我国GSM(全球移动通信系统Global System for Mobile communications)网络建设周期短，扩容频繁，因此在工程中难免出现问题，造成大量隐性质量问题，这些网络质量问题虽然不会对整个网络产生大的破坏作用，但会造成局部网络质量的下降，从而降低网络的服务水平。
比如工程建设中的天线俯仰角都不是严格进行路测结果进行调整，而是随便设置角度，造成基站覆盖过远或过近，形成弱信号掉话。
同时工程中的小区参数一般都设置为默认值，各小区实际情况不同，难免出现不合理的地方，这些都需要在后期的网络优化中进行调整。
网络优化工作是一件复杂的系统工程。
优化本身是由全网的频率规划、基站安装建设与系统参数设定完成后所产生的不正确性引出的。
网络优化是运行维护工作的一个重要组成部分，是以日常维护为基础的更高层次的维护工作，它不同于网络规划与工程建设，又与网络规划、工程建设密不可分。
定期地在扩容工程后进行网络优化，是提高网络服务质量的最佳途径。
网络优化工程利用以路测直接收集来的移动网无线网络数据，网络资源参数与GSM网OMC平台采集的话务统计记录报告等一系列的数据，在带地理信息处理能力的平台上对测试数据加以地理化分析，在有经验的网络系统工程师的指导下，找出与改正网络现存问题，并调整系统，以提高网络的整体质量。
网络优化工作的主要内容包括以下方面：无线网络优化系统的无线部分具有诸多不确定因素，它对无线网络的影响很大，其性能优劣常常成为决定移动通信网好坏的决定性因素。
当然，无线网络规划阶段考虑不到的问题，如无线电波传播的不确定性(障碍物的阻碍等)、基础设施变化(新商业区、街道、城区的重新安排)、取决于地点与时间的话务负荷(如运动场)、话务要求、用户对服务质量的要求的增加，都涉及到网络优化工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章GSM系统及优化概述PLMN：公用陆地移动网。
MSISDN：移动用户号码；组成：CC + NDC + SNCC：国家码NDC：国内网络接入号码。
中国移动：135——139；联通网：130——131；SN：用户号码。
采用等长8位编号计划，具体号码分配由运营公司决定。
IMSI：国际移动用户识别码：组成：MCC + MNC + MSINMCC：移动国家码。
唯一的识别移动用户所属的国家。
中国的MCC为460。
MNC：移动网号，识别移动用户所归属的移动通信网（PLMN）。
中国移动的MNC为01，联通为02；MSIN：移动用户识别码，唯一的识别某一移动通信网中的移动用户。
NMSI = MNC + MSIN：国家移动用户识别码，由MNC与MSIN组成。
TMSI：临时移动用户识别码；TMSI由VLR为来访的移动用户在鉴权成功后分配，它是一个由VLR自行分配的4字节BCD 码，仅限在VLR管辖区内代替IMSI临时使用，且与IMSI相互对应。
MSRN：移动用户漫游号码MSRN是在呼叫接续时由VLR临时分配给移动台的一个号码，用于GSM网络在接续时的路由选择，它同时也可以作为SCCP的全局码（GT）地址来寻找被叫用户当前所在位置。
MSRN的组成与MSISDN类似，最大为15位数字。
位置区识别码（LAI）位置区指移动台可任意移动而不需要进行位置更新的区域，它可由一个或者若干个小区组成，为了呼叫移动台，系统在一个位置区内所有基站同时发寻呼信号，位置区识别码用于检测位置更新和信道切换的请求，其结构如下：LAI = MCC(3bit) + MNC(2bit) + LAC(16bit)MCC MNC与IMSI中该部分相同。
LAC是位置区号码，用于识别GSM网络中的一个位置区，它可以由运营商自定。
CGI：全球小区识别码CGI是在所有GSM PLMN中用做小区的唯一标志，是在位置区识别LAI基础商加上小区识别号CI构成：CGI = MCC(3) + MNC(2) + LAC(16) + CI(16)LAIBSIC：BSIC用于识别相邻国家的相邻基站，是一个6bit编码，其组成如下：BSIC = NCC (3)+ BCC(3)NCC：为PLMN色码，主要用于区分国界两侧的运营者（国内用于区别不同的省）BCC：为基站色码，由运营者自行设定，用来唯一识别相邻的采用相同载频的不同BTS。
IMEI：国际移动设备识别码IMEI = TAC (6) + FAC(2) + SNR(6) + SP(2)TAC ：型号批准码，由欧洲型号认证中心分配；FAC：工厂装配码，由厂家编码，表示生产厂家及装配地；SNR：序号码，由厂家分配，用于识别每个设备。
SP：备用码。
网络优化工作主要过程有：系统调查数据分析制定和实施优化方案。
1．系统调查：1．1确认检测目标和范围：1）、终端用户的变化（新的呼叫模型、用户的地理分布）；2）、网络的运行环境的变化（新的建筑、道路、植被）；3）、网路结构的变化（覆盖范围、系统容量）；4）、应用技术的变化（新设备、新标准、新业务）。
1．2 确定网络优化的对象和目标进行网络优化包括日常性优化和阶段性优化，主要目的是解决：1）、局部网络和个别网络单元（小区）的性能明显低于网络平均水平；2）、一项和多项指标突然明显恶化；3）、网络运营质量未达到运营商的预期目标；4）、性能观测数据的定义。
1．3 计数器观测周期和统计报表分为：忙时监测和全天监测两类。
1．4 网络性能报表的定义：主要的指标有：掉话、呼叫困难、网络无法接入、话音质量问题。
监测和诊断故障的三种方式：1）、网络观测结果与要求的目标门限相比较；2）、动态变化比较；3）、找出N个最差小区。
2、数据采集数据采集包括OMC话务统计数据采集（重点）、路测数据采集（重点）、CQT测试数据采集、用户申告情况收集以及其它仪表的测试结果等。
优化中评判网络性能的主要指标包括：长途来话接通率、语音接通率、信道可用率、掉话率、接通率、拥塞率、话务量和切换成功率等。
通过分析OMC采集的数据，不仅能获得各基站小区的参数配置和网络各项质量指标，还可以找出网络大致存在的问题。
2．1 OMC数据采集：收集与优化有关的BSS和NSS各种软件、硬件参数，包括：A．基站数、每个基站的小区结构和话音信道数；B．基站的BSIC、小区号、小区系统类型、信道类型；C．小区的CGI、BCCH载频号、小区载频数及调频方式；D．邻区关系定义、切换数据、功率控制数据以及系统消息数据2．2 收集话务统计数据：包括A．忙时TCH、PCH、AGCH的业务量；B．忙时越区切换请求次数；C．忙时位置登记请求次数；D．忙时NO.7信令信道拥塞情况；E．一定数量通话跟踪的SACCH信息采集；F．对某些特定信息在A接口上的提取；G．忙时掉话次数；H．忙时成功呼叫接通率等；2．3 其它数据的采集2．3．1 路测采集的数据A．测试路线区域内各个基站的位置、距离；B．各频点的场强分布；C．接收信号电平和质量；D．邻小区状况；E．覆盖和切换情况；F．测试路线的地理位置信息等。
通过路测数据，可以判断及：A．无线小区的实际覆盖范围及干扰区，分析干扰源；B．观察信令接续过程；C．检查邻区关系和切换参数；D．验证天馈系统实际安装情况；2．3．2 利用信令分析仪：可以采集和分析Abis接口数据、A接口数据、网络的上行信号数据，并与路测得到的下行信号对比。
2．3．3 天馈线资料的收集：A．天馈线类型；B．馈线衰减；C．驻波比；D．天线增益；E．天线高度；F．天线方向角；G．天线俯仰角。
3．数据分析和问题的定位：网络问题主要从干扰、掉话、无线接通率和切换四个方面来进行分析。
A．无线接通率分析：影响无线接通率的主要因素：TCH的拥塞和SDCCH的拥塞，以及TCH的分配失败；必须进行话务均衡处理和分配失败率的分析处理。
话务均衡的定位手段：话务统计数据、话务量、接通率、拥塞率、掉话率、切换成功率、路测和用户反映。
话务不均衡原因表现在：基站天线挂高、俯仰角、发射功率设置不合理、小区覆盖范围较大、小区参数（允许接入最小电平等设置不合理、小区优先级参数设置不合理）。
B．掉话分析：掉话问题的定位：主要通过话务统计数据、用户反映、路测、无线场强测试、CQT呼叫质量拨打测试等方法。
通过分析信号场强、信号干扰、参数设置（切换参数、话务不均衡）等找出原因。
C．干扰分析：GSM一般规定误码率在3％左右，如果误码率超出10％则话音质量已经不可容忍。
因此，通常对载波干扰设置门限：规定：同频道载干比C/I>=9dB;邻频道载干比C/A>= -9dB;D．切换分析：切换失败的分析：要和其它指标的分析结合起来，首先：检查是否目标小区的信道由于出现拥塞、硬件故障、传输故障而导致无法指配；其次：分析是否是无线干扰，导致MS无法占用系统所分配的信道；再次：检查是否和切换参数及切换邻小区参数定义有关，或是出现了孤岛效应（漂移小区与其相邻小区同BCCH、BSIC）；最后：检查是否未定义NSS部分数据或路由定义错误。
第二章GSM无线接口理论2．1 工作频段的分配2．1．1 我国GSM网络的工作频段2．1．2 每个频点间隔为200KHZ。
2．1．3 频道配置：（1）：GSM900fl(n) = 890.2MHZ + (n－1)* 0.2 MHZ (移动台发，基站收)fh(n) = f1(n) + 45 MHZ （基站发，移动台收）(2)：GSM1800MHZfl(n) = 1710.2 MHZ + (n－512)* 0.2 MHZ (移动台发，基站收)fh(n) = f1(n) + 95 MHZ （基站发，移动台收）其中：fl(n) 为上行信道频率，fh(n) 为下行信道频率，n 为绝对频点号（ARFCN）。
在我国：GSM900MHZ使用的频段为：上行：905～915MHZ下行：950～960MHZ频道号为：76～124，共10M 带宽。
中国移动：905～909M(上行)，950～954（下行），共4M带宽，20个频道，频道号：76～95。
中国联通：909～915MHZ(上行), 954~960MHZ(下行)，共6M带宽，29个频道，频道号为96～124。
2．1．4 干扰保护比：载波干扰比(C/I)：是指接收到的希望电平与非希望信号电平的比指值，此值与MS 的瞬时位置有关。
一般：同频干扰保护比：C/I >= 9dB, 工程中，C/I >= 12dB邻频干扰保护比：C/I >= - 9dB，工程中，C/I >= －6dB2．2时分多址技术（TDMA）2．2．1 TDMA信道的概念2．2．1．1 业务信道：1．话音信道：TCH/FS：全速率话音信道TCH/HS：半速率话音信道2．数据业务信道：TCH/F9.6：9.6Kbit/s 全数率数据信道TCH/H4.8：4.8 Kbit/s 半速率数据信道TCH/H2.4：<＝2.4 Kbit/s 半速率数据信道TCH/F2.4：<=2.4 Kbit/s 全速率数据信道2．2．1．2 控制信道1．广播信道（BCH）：仅用在下行链路上A．广播控制信道BCCH：MS在空闲模式下为了有效的工作需要大量的网络信息，而这些信息都将在BCCH信道上广播。
信息包括：小区的所有频点、邻小区的BCCH频点、LAI(LAC+MNC+NCC) 、CCCH、CBCH信道的管理、控制和选择参数小区的一些选项。
在BCCH上广播的系统消息有8种：系统消息类型1、系统消息类型2、系统消息类型3、系统消息类型4、系统消息类型7、系统消息类型8、系统消息类型2bis、系统消息类型2ter。
B．频率校正信道FCCH：携带用于校正MS频率的消息，它使MS可以解调出同一小区的其它消息。
C．同步信道SCH：在FCCH解码后，MS接着要解出SCH信道消息，解码所得的信息给出了MS需要同步的所有消息及该小区的TDMA帧号（22bit）和基站识别码BSIC号（6bit）。
2．公共控制信道A．寻呼信道(PCH)：当网络想与某一MS建立通信时，它就根据MS所登记的LAC号向所有的该LAC号的小区的PCH信道上进行寻呼，寻呼MS的标识为TMSI或IMSI。
PCH属于下行信道，点对点传播方式。
B．接入许可信道（AGCH）：当网络收到处于空闲模式下的MS发出的信道请求后，就根据该请求需要分配一专用信道，AGCH通过该指配的描述（所分信道的描述，和接入参数），向所有的移动台进行广播。
AGCH属于下行信道，点对点传播方式。
C．小区广播控制信道（CBCH）：用于广播短消息和该小区一些公共的消息（如天气和交通情况），它通常占用SDCCH/8的第三个子信道，属于下行信道，点对点传播方式。
