测量小灯泡的电阻教案
测量小灯泡电阻(实验用)
测量小灯泡电阻（用电压表和电流表测电阻）学习目标：1、应用欧姆定律，学习测量电阻的方法；2、会同时使用电压表和电流表测量电阻；3、了解灯丝的电阻的特性；4、通过测量小灯泡电阻，了解欧姆定律的应用；5、通过实验电路的设计、连接以及测量过程培养学习兴趣。
学前准备：㈠欧姆定律的内容：㈡欧姆定律的表达式：㈢欧姆定律公式的变形：；。
一．实验目的：①会用电压表测电压，会用电流表测电流；②会用伏安法测电阻。
二．实验原理：根据欧姆定律I=U/R得三．实验器材：学生电源、小灯泡、开关、导线、测量灯泡两端的、测量通过灯泡电流的、改变灯泡两端电压和通过其电流的。
四．实验电路图及连接实物：五．实验步骤：1．检查电路中的器材，观察小灯泡上标注的电压，观察电路中电压表、电流表量程。
2．按电路图连接电路。
（注意：①开关应；②注意电压表和电流表的选择，“＋”“－”接线柱；③滑动变阻器采用接入，闭合开关前，滑片应位于；④爱护实验器材。
）3．检查无误后，闭合开关（注意：开关），移动滑动变阻器的滑片（注意：移动要慢），分别使灯泡暗红、微弱发光、正常发光（灯泡上标注的电压）、较亮光，测出对应的电压值和电流值，填入下列的表格。
4．算出灯丝在不同亮度时的电阻。
5．整理器材，放回原处。
六．实验数据记录表格：实验过程中，用手感受灯泡在不同亮度下的温度。
随着灯泡亮度的增加，灯泡的温度。
实验次数灯泡亮度电压U/V 电流I/A 感觉温度电阻R/Ω1 灯泡暗红2 微弱发光3 正常发光4 较亮光平均电阻阻，是什么原因使灯丝的电阻发生变化的呢？。
为什么本实验要使用滑动变阻器？。
八．反思与拓展：由于电流表又叫安培表，电压表又叫伏特表，故此种测量小灯泡电阻的方法也叫伏安法。
若给两块电流表和一个定值电阻，该怎么测小灯泡电阻？（安阻法）若给两块电压表又该怎么测量小灯泡电阻？（伏阻法）巩固练习：1、某同学按图示电路对额定电压为3.8V的小灯泡进行实验。
⑴连接电路时开关应，滑动变阻器的滑片应置于端（选填：“左”或“右”）。
测量小灯泡的电阻
9、我们是这样解决的：
10、我们还有这样的困惑：
11、现象：小灯泡的电阻会有稍微增大的现 象。 ★本次实验的结论： 结论：灯泡越亮，说明灯泡的温度越高。 因此灯丝电阻的大小受本身的温度升高而 增大，而与电压无关。同时灯泡使用的时 间越长，温度也会升高，电阻增大！
达标测试、反馈提高：
1、电路中滑动变阻器的作用是什么？
６、如图所示，是某同学测量未知电阻R时所 画的电路图，由于粗心，他没有画出电压表和 甲 电流表的符号，电压表是 ,电流表 是 乙 ；如果电源电压不变，当他将开关S 闭合，滑动变阻器的滑片P向右滑动时，表甲 减小 ，表乙的示数将 减小 的示数将 。
Rx
甲
乙
P
7、王铭同学测量小灯泡的电阻时，连接的电 路，当他闭合开关后，发现小灯泡正常发 光，电压表示数正常，电流表的示数为零， 他分析可能有以下几种原因，你认为正确 的是（ ）B A．连接灯泡时用导线将两个连线柱短路了 B．连接电流表时用导线将两个接线柱短路 了 C．电流表内部线圈烧断了 D．电流表完好，连线柱没有与导线接通
5、 实验步骤：
6、实验操作的流程图★
电路正常，各个电学 元件正常工作。 移动滑片P调节电路，记录电压 表、电流表示数及灯泡亮度， 正确处理实验数据，通过公式算出不同 电压下小灯泡的电阻值
分析实验数据，提出新的问题，供大家 讨论！ 数据理想，得出本次实验的结论是： 实验数据不理想，可能是 什么原因造成的？ ☆正确连 接电路后 闭合开关 电路故障，如小灯泡始 终不亮或电表无示数等 情况。
纪台一中
张春玲
课内探究学案
1、实验原理：
• 根据欧姆定律I=U/R可得，电阻的大小 R=U/I，所以只要我们测出导体两端的电 压和通过导体的电流，再根据公式R=U/I 即可以求出电阻，这种方法叫做“伏安法” 测电阻。
14.3测量小灯泡的电阻
教学程序设计 一、 复习引入
教材处理设计
师生活动设计 一、复习引入 引导学生由欧姆定律 I
实验报告单
班级 姓名 日期 一、实验名称：伏安法测电阻。 二、实验目的：用电压表、电流表测电灯工作时的 电阻。 三、实验原理： 。 四、实验器材：学生电源、2.5V 小灯泡、开关、导 线、测量灯泡两端电压的 、测量通过灯 泡电流的 、改变灯泡两端电压和通过其电 流的 。
（五）评估与交流
目的：用电压表、电流表测定电阻的阻值。 器材：电源（V）电压表、电流表、滑动变阻器、开关、导线、定值电阻（10Ω ）。 步骤： 1.如图连接电路。 2.改变滑动变阻器阻值，读电压表、电流表。 3.根据 R＝U／I 算出 R。 表明：R 是定值，不随电压、电流的变化而变化。 师：通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成 的呢？ 引导：我们在前面学过，影响电阻大小的因素有哪些？ 生：材料、长度、横截面积和温度。 师：那是什么因素影响了灯丝的电阻呢？ 生：是温度。 师：对了，请同学们进一步思考灯丝的电阻和温度有怎样的关系？请同学们分析数据表 格，相互交流。 学生分析讨论。 生：温度越高，灯丝电阻越大。 师：对了，一般来说，金属导体的电阻随温度升高而增大。这个实验再一次验证了这一 点。 （五）评估与交流 1.同学们了解到得到结论的方法有多种，不能拘泥于某一种解决问题的办法与途径。 2.实验的分析与论证要注意技巧，学会排查现象发生的原因。 3.实验数据的填写要尊重实验的事实，不能妄加改动，随意设置。 某同学按图示电路对额定电压为 3.8V 的小灯泡进 行实验。
初中物理新授课“教案、学案一体化设计”案例
课型 教 学 目 标 新授 课题 第十四章 第三节 测量小灯泡电阻 课时 1 单位 荣成二十一中 时 间 学 法 2009 年 11 月 刘华君 执笔
测量小灯泡的电阻导学案

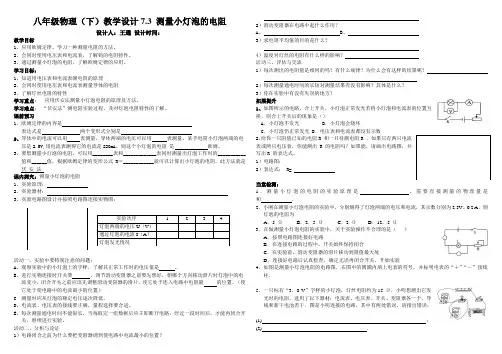

八年级物理（下）教学设计7.3 测量小灯泡的电阻设计人：王通设计时间：教学目标1、应用欧姆定律，学习一种测量电阻的方法。
2、会同时使用电压表和电流表，了解钨的电阻特性。
3、通过测量小灯泡的电阻，了解欧姆定律的应用。
学习目标：1、知道用电压表和电流表测电阻的原理2、会同时使用电压表和电流表测量导体的电阻3、了解灯丝电阻的特性学习重点：应用伏安法测量小灯泡电阻的原理及方法。
学习难点：“伏安法”测电阻实验过程，及对灯泡电阻特性的了解。
课前预习1、欧姆定律的内容是表达式是两个变形式分别是2、导体中的电流可以用表测量，导体两端的电压可以用表测量。
某手电筒小灯泡两端的电压是2.5V,用电流表测得它的电流是220mA，则这个小灯泡的电阻是欧姆。
3、要想测量小灯泡的电阻，可以用________表和_____________表同时测量出灯泡工作时的___________值和______值，根据欧姆定律的变形公式R＝____________就可以计算出小灯泡的电阻，此方法就是伏安法课内探究：测量小灯泡的电阻1、实验原理：2、实验器材：3、实验电路图设计并按照电路图连接实物图：活动一、实验中要特别注意的问题：A、观察实验中的小灯泡上的字样，了解其正常工作时的电压值是。
B、进行实物连接时开关要，调节滑动变阻器之前要先想好，朝哪个方向移动滑片时灯泡中的电流变小，闭合开关之前应该先调整滑动变阻器的滑片，使它处于连入电路中电阻最的位置。
（使它处于使电路中的电流最小的位置）C 测量时应从灯泡的额定电压逐次降低。
D、电流表、电压表的接线要正确，量程选择要合适。
E、每次测量通电时间不能很长，当每取完一组数据后应立即断开电路，经过一段时间后，才能再闭合开关，继续进行实验。
活动二、分析与论证1）电路闭合之前为什么要把变阻器调到使电路中电流最小的位置？2）滑动变阻器在电路中起什么作用？A、 B、3）求电阻平均值的目的是什么？4）温度对灯丝的电阻有什么样的影响？活动三、评估与交流1）每次测出的电阻值是相同的吗？有什么规律？为什么会有这样的结果呢？2）每次测量通电时间的长短对测量结果有没有影响？具体是什么？3）你在实验中有没有失误的地方？拓展提升1、如图所示的电路，合上开关，小灯泡正常发光若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光 B．小灯泡会烧坏C．小灯泡仍正常发光 D．电压表和电流表都没有示数2.给你一只阻值已知的电阻R 和一只待测电阻R ，如果只有两只电流表或两只电压表，你能测出R 的电阻吗？如果能，请画出电路图，并写出R 的表达式。
初中物理《测量小灯泡的电阻》优质课教案、教学设计
第二环节：探究实验。
教师组织学生讨论测量方案，并适时地引导学生联系前面所学的欧姆定律的公式来着手设计，尤其是在设计表格的时候，要引导学生考虑灯泡的亮度，便于实验结论的分析与得出。
第三环节：发现与拓展。
引导学生分析实验数据，感知灯丝的电阻受温度的影响，并为后面研究影响导体电阻的因素作好铺垫。
【教材分析与处理】
“测量小灯泡的电阻”是欧姆定律内容的延续，也是“电阻”内容的辅垫，本节主体内容是利用电压表、电流表测算出小灯泡的电阻，通过实验探究去发现钨丝电阻变化的规律，井最终找到影响钨丝变化的因素及它们之间的相互关系。
本节教材重在培养学生的探究性学习能力，结合教学实际，对教材作如下设计。第一环节：打开探究之门。
【教学目标】
1.知识与技能：应用欧姆定律，学习一种测量电阻的方法；会同时使用电压表与电流表，了解钨丝的电阻特性。
2.过程与方法：通过测量小灯泡的电阻，了解欧姆定律的应用。
3.情感、态度与价值观：实验电路的设计、连接以及测量过程中的兴趣培养，爱护实验器材。
【教学准备】
器材：小灯泡（2．5V）、电流表、电压表、开关、电池组（3V）、定律电阻（10Ω）、滑动变阻器、导线、实验报告单。
教学设计
一堂完整的课堂教学教学设计，应包括学生课前或课外学习活动设计、教师课堂教学活动设计、学生课堂学习活动设计、课堂学生学习效果评测工具和方法设计，等等。
《测量小灯泡的电阻》教学设计
【设计理念】
本节内容要求学生自己设计实验电路、设计实验步骤、实验记录表格等，特别是关注变阻器在电路中的作用，对学生提出较高的要求，对学生探究学习的能力进行培养与再提高。
初中物理《测量小灯泡的电阻》教学设计与反思
《测量小灯泡的电阻》教学设计与反思一、教学目标1．知识与技能：（1）具有初步的实验操作技能，会使用电流表和电压表测电阻。
（2）会记录实验数据，知道简单的数据处理方法，会写简单的实验报告，会用科学术语、简单图表等描述实验结果。
2．过程与方法：（1）有在观察物理现象或物理学习过程中发现问题的意识。
初步培养提出问题的能力。
（2）通过参与科学探究活动，初步认识科学研究方法的重要性，学习拟订简单的科学探究计划和实验方案，领会信息的收集和处理方法，初步形成对信息的有效性作出判断的意识。
培养初步的信息收集和处理能力。
3．情感态度与价值观：（1）激发对科学的求知欲，激励探索与创新的意识。
（2）培育实事求是的科学态度。
（3）初步培养合作交流的愿望，能主动与他人合作，敢于提出与别人不同的见解，也勇于放弃或修正自己的错误观点。
二、教学过程（一）提出问题在前面我们学习了有关电学的三个物理量：电流、电压、电阻，我们已经知道测电流可以用电流表，测电压可以用电压表，那么用什么方法测量电阻呢？板书课题：测量小灯泡的电阻今天，我们要解决两个问题，一是怎样测量小灯泡电阻，二是根据测量数据提出新的问题，加以讨论。
（二）制定计划与设计实验1．请同学们翻开书，书上已给出了电路图，我们用给定的电路图来测量小灯泡的电阻。
板书：一、用给定电路图测量2．板画电路图，边画边问，学生齐答。
板书：实验原理：欧姆定律3．提问：根据已给的电路图，怎样测电阻呢？4．引导大家考虑如何选择电表的量程？5．我们做实验还应有实验步骤，记录表格以及结论。
板书：量程选择：？实验步骤：？记录表格：？结论：？这几个问题都要同学们通过实验来解决，实验之前商量一下如何分工，实验中请注意把实验步骤和测量结果记录下来，同时思考实验中需注意什么问题？（三）学生进行实验和收集数据教师巡视，指导。
（四）分析和论证1．请几组同学到讲台上来和大家交流他们的实验过程。
2．鼓励学生今后进行这样大胆的尝试。
第三节 测量小灯泡的电阻学案
第三节测量小灯泡的电阻导学案姓名【学习目标】①应用欧姆定律，学习一种测量电阻的方法。
②会同时使用电压表和电流表，利用电流表、电压表测小灯泡的电阻③了解灯丝钨的电阻特性。
【课前预习导学】1、在测量小灯泡的电阻时，通过用测出通过小灯泡的，用测量出它两端的，再根据算出小灯泡的电阻，这是一种测量的方法。
2、决定电阻大小的因素是、、和。
3、在做测小灯泡电阻的实验中，要注意：①滑动变阻器应与被测电阻联，连接电路时开关应②电路闭合之前，要把滑动变阻器调到的位置，在此实验中，滑动变阻器的作用是：、③你认为在连接电路过程中还应注意哪些方面：表的示数为5V，电流表的示数为0.5A，于是得出结论待测电阻的阻值为Ω。
①你认为小明的实验合理吗？为什么？如果不合理应该怎么办？②请画出你们组认为合理的电路图。
比小明的实验多了，它在电路中主要起到作用，因而可以。
5、预习反思：【课内合作探究导航】1、了解“伏安法”测电阻的原理：小组合作探讨，共同解决问题思考：如果知道一个电阻两端的电压和通过电阻的电流，能否计算出导体的电阻的大小呢？归纳：如果我们用表测量出电阻两端的电压，用表测量出通过电阻中的电流，利用公式，就能间接知道导体的电阻。
这就是利用欧姆定律测电阻的原理，因其使用了伏特表（V表）和安培表（A表）所以称其为“伏安法”。
2、设计实验测量未知电阻Rx的阻值：进行试验。
根据上面第5题设计的电路图，连接实物图。
注意分工合作！！观察你们测量的电阻值，有规律么？为什么你认为你所测量的电阻值应该是多少？。
多次测量取平均值是减小测量误差的重要方法之一。
3、测量小灯泡的电阻 你能否用刚才的方法测量小灯泡的电阻？请在右侧画出电路图每个小组，分好工，组合电路，进行测量。
注意小灯泡的规格 试一试！将测量数据填写在下表中。
比较计算出的小灯泡的电阻值，与上述定值电阻相比较，有什么不同？ 。
你是否看出有什么规律？你知道什么原因吗？ 。
4、问题点拨A 、实验中你的电表是否出现了指针反向偏转的现象？原因是什么?怎么解决？B 、实验中你的电表是否出现了超量程的现象？原因是什么?怎么解决？C 、实验中你的滑动变阻器是否出现了无法调节电路的现象？原因是什么?怎么解决？D 、你在实验过程中遇到了什么问题？5、课堂小结：1.测量小灯泡电阻的方法：利用 测量小灯泡的电阻2.灯丝电阻的特性：电阻随 升高而 ，随着 的降低而 。
关于九年级物理电阻教案6篇
关于九年级物理电阻教案6篇九年级物理电阻教案精选篇1尊敬的各位评委、各位老师：早上好!今天我说课的题目是《测量小灯泡的电阻》。
我将从教材分析、学情分析、教法与学法、教学过程、板书设计、教学反思六个方面来阐述对本堂课的理解与设计。
一、教材分析1、地位和作用《测量小灯泡的电阻》是人教版八年级物理下册第七章《欧姆定律》的第三节。
测量小灯泡的电阻是初中物理电学知识中重要的实验内容,是欧姆定律的应用和测量小灯泡功率的基础,可以说既是对所学知识的深化，又是对新学知识的铺垫，有着承上启下的作用。
因此学好本节课至关重要。
2、教学目标知识与技能：1．知道用电压表和电流表测电阻的原理；2．进一步掌握电压表、电流表的使用方法及规则；3．通过使用滑动变阻器，进一步理解滑动变阻器在电路中的作用，巩固滑动变阻器的正确使用方法。
过程与方法：1．通过测量小灯泡的电阻，了解欧姆定律的应用。
2．通过学生根据实验课题选择仪器、设计实验、制订实验操作方案等，培养学生的实验能力。
情感、态度、价值观：1．通过学生自己的设计、操作、结论的分析，培养学生实事求是的科学态度和周密、严谨的科学思维方法，养成良好的学习习惯。
2．在共同完成的操作及实验过程中，培养同学之间相互协作的团队精神。
3、教学重难点重点：利用电流表、电压表测小灯泡的电阻。
难点：难点是如何引导学生分析实验数据，发现规律，加深对电阻概念的认识。
二、学情分析本节课要求学生自己设计实验，并根据实验数据，求出小灯泡的电阻；得出金属的电阻随温度的升高而增大，但学生刚刚学习了“欧姆定律”，第二次同时使用电流表、电压表和滑动变阻器等电学仪器，在这种情况下来学习本节课，可能存在三个方面的困难：（1）能否设计出完整的实验步骤。
（2）能否准确的连接实验电路。
（3）能否根据实验数据得出导体电阻与温度的关系。
三、教法与学法教法：问题引导、指导学生实验探究。
学法：思考、讨论、探究、分析、归纳总结。
四、教学过程（一）引入（约2分钟）通过问题，欧姆定律的内容，用公式表示欧姆定律，及公式的变形，让学生考虑如何测灯泡灯丝的电阻，引导学生思考如果测出U、I，再根据R=U/I，即可算出灯丝电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
测量小灯泡的电阻
教案背景
面向学生：初中
学科：八年物理
课时：1
学生课前准备：以小组为单位，通过预习，设计实验电路图及实验过程，并形成实验方案备用。
教学课题
测量小灯泡和定值电阻的阻值
教材分析
我个人觉得，人教版的初中物理教材在第六章第三节《电阻》和第七章第三节《测量小灯泡的电阻》这两节的内容安排上略有疏漏。
在《电阻》一节中没有提到导体的电阻会受到温度的影响这一事实，虽然在《测量小灯泡的电阻》一节中最后一思考题的方式提示三次测量的结果为什么会有较大的差异，从而使学生主动思考最后得出“小灯泡的电阻随温度发生变化”这一结论。
但根据我多年的教学经验，在这一节中很多同学经过实验后会认为是加在小灯泡两端电压的变化引起电阻的变化的。
这与我们前面学过的“导体的电阻是导体本身的属性，它的大小决定于导体的材料、长度和横截面积”的结论相悖。
所以有的同学会感到迷茫。
因此，在教学过程中，在讲《电阻》一节时，一定要强调温度可以影响某些导体的电阻，在学生的思想中打下一定的烙印。
而在本节的教学中可将实验扩展一下，在测量定值电阻的阻值的基础之上测小灯泡的电阻，两次实验进行对比，引导学生通过相关实验现象的类比，激发学生思维、探究实验、交流、协作的欲望和需要，引发学生发现问题，提出问题，深入探究现象的本质，进行知识的合理演绎拓展，加深学生对物理知识的理解，能有效提高学生分析、演绎、应变及应用的能力，提高学生知识类比迁移、综合应用知识的灵活度。
教学目标
知识与技能
应用欧姆定律，学习用电流表和电压表测量小灯泡的电阻和定值电阻的阻值。
理解电阻是导体本身固有属性，了解小灯泡灯丝的电阻特性。
过程与方法
通过测量小灯泡的电阻，了解欧姆定律的应用，进一步了解和学习物理研究问题的方法。
情感态度价值观
培养学生设计实验、连接电路、测量及分析归纳物理规律的兴趣。
［教学重点］
1、学习应用欧姆定律，用电流表和电压表测量小灯泡的电阻
2、理解电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。
［教学难点］
1、实验电路的设计、实验数据表格的设计思路的形成以及对实验数据的分析总结的能力培养。
2、理解电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。
了解灯丝的电阻随温度变化的特性。
［教学器材］
电流表、电压表、滑动变阻器、电源、定值电阻、小灯泡、导线等。
教学方法
实验法、对比法、分析归纳法
教学过程
复习提问、引入新课：
提问欧姆定律的内容、适用条件及其数学表达式。
在学生回答问题的基础上引出今天我们应用欧姆定律来测电阻。
新课教学
1、请各小组选出一名代表来阐述自己小组的实验方案和设计好的实验电路图，然后在教师的指导下从几个小组中选出最佳的方案和电路图。
2、要求各小组按照选定的电路图来连接电路。
这一过程中教师不断提示连接电路时应注意的问题，包括电流表、电压表、滑动变阻器的连接方法，滑动变阻器的作用等等。
3、待各组学生连接好电路，教师逐个检查无误后，学生进行探究实验。
先测定值电阻，再用同样的方法测小灯泡的电阻。
4、实验完毕，做好数据记录，整理好实验器材。
5、各组分析实验所得的数据，得出结论。
教师要进行如下的提示：
①、测定值电阻的阻值时，为什么要进行三次实验？最后的实验结果应如何表达？你可以得出什么结论？电阻是导体本身固有属性，与导体两端的电压及通过导体的电流无关。
②、测小灯泡的电阻时，也进行三次实验，这样做的目的是什么？三次测量的结果有较大的差异，其原因是什么？这次实验能用求平均值的办法来减小误差吗？课堂小结
引导学生总结本次实验的结论：电阻是导体本身固有属性，只与导体的材料、长度、横截面积及温度有关，与导体两端的电压及通过导体的电流无关。
灯丝（钨丝）的电阻与温度有关：温度升高，电阻增大，白炽灯正常发光时的电阻大约是其不工作时电阻的十倍。
布置作业：完成实验报告
板书设计
测量小灯泡的电阻
1．用电流表和电压表测量电阻：
测量原理：根据欧姆定律I=U/R可得R=U/I。
测量电路图：
2．电阻是导体本身固有属性，只与导体的材料、长度、横截面积及温度有关3．灯丝（钨丝）的电阻与温度有关。
教学反思
1、本节课的课前预习十分重要，预习的效果直接影响到课堂的效果。
2、用测量定值电阻的阻值和测量小灯泡电阻两个实验对比，这样引起认知冲突，
激发学生探究的欲望，效果比较明显。
3、没有涉及电流表内接、外接和伏安法的内容，可在测量小灯泡的电功率的实
验中补充。
