测量小灯泡电阻实验报告单
伏安法测小灯泡电功率、电阻实验报告
伏安法测小灯泡电功率、电阻实验报告
实验目的，通过伏安法测量小灯泡的电功率和电阻，加深对电路中电功率和电阻的理解。
实验器材，电源、电阻箱、电流表、电压表、小灯泡。
实验步骤：
1. 将电阻箱接入电路中，调节电阻箱阻值，使电流表示数为适当值。
2. 测量电路中的电压，记录下电压值。
3. 测量电路中的电流，记录下电流值。
4. 根据电压和电流的测量值，计算小灯泡的电功率。
5. 根据电压和电流的测量值，计算小灯泡的电阻。
实验结果：
电压值，9V。
电流值，0.3A。
电功率，P=IV=9V0.3A=2.7W。
电阻，R=V/I=9V/0.3A=30Ω。
实验结论，通过本次实验，我们成功测量了小灨泡的电功率和
电阻。
实验结果表明，小灯泡的电功率为2.7瓦特，电阻为30欧姆。
这些结果与理论值相符合，验证了伏安法在测量电功率和电阻方面
的可靠性。
存在问题及改进措施，在实验过程中，我们注意到电流表和电
压表的示数有些抖动，可能会对实验结果产生一定的影响。
为了提
高测量的准确性，我们可以尝试使用更精确的仪器进行测量，并减
小外界干扰的影响。
实验人员签名，___________ 日期，___________。
测量小灯泡的电阻-(2)
3、检查电路，无误后，把滑动变阻器的阻值调 到最大
4、闭合开关，进行试验，调节滑动变阻器，使 电压表的读数为2.5V,测量时从该电压开始逐 次降低，读取并记录几组电流表、电压表数 据，计算小灯泡阻值
实验数据
现象: 电阻随电压升高而增大 分析: 灯丝电阻随温度升高而变大
做一做
1. 用电压表和电流表测电阻时，它的依据是 _____；已知电压表和电流表示数如图所示，则 电压表读数是_____，电流表读数是_____，被测 电阻是_____。
到目前为止，我们学了哪些有关电学知识的 物理量？ 哪些可以直接测量？ 哪些不能？
电流 电压
电流表 电压表
电阻
有办法测量吗？
如何测量导体的电阻
由欧姆定律I=U／R 可推出R=U／I. R=U／I表示导体的电阻在数值上等于加
在导体两端的电压与通过它的电流的比值. 该 式是用比值来间接地得知导体的电阻。为我 们提供了一种测量电阻的方法，叫伏安法测 电阻.
C. 电压表接线柱处导线短路
做一做
2. 一个额定电压为3.8V的小灯泡，小明在1.2V下 测出它的电阻，接着又将灯泡两端电压调到3. 8V 测出其电阻，小明发现后一次电阻比第一次大得
多，这是因为( C )
A. 实验方法不对 B. 实验误差 C. 导体的电阻跟温度有关 D. 实验错误
做一做
3. 一个20的电阻，接在由4节干电池串联的电源上，要测 这个电阻中的电流和两端的电压，电流表，电压表选的量
想一想: 如何知道小灯泡的电阻
实验目的 测量小灯泡的电阻 实验原理
R=U/I 实验器材
电源、电压表、电流表、滑动变阻器、 小灯泡 开关 导线若干
实验电路图和实物图
L
测量小灯泡的电阻实验报告
物理实验报告
班级：_____ 姓名：________ 学号：______ 实验日期：________ 同组者：______________________ 指导教师：__________
实验名称：测量小灯泡的电阻
实验目的：正确使用伏安法测小灯泡的电阻
实验器材：电压表、电流表、电源、开关、滑动变阻器、小灯泡、导线若干。
实验原理：R=U/I
实验步骤及结论
1.根据电路图连接电路。
2.调节滑动变阻器，使电流表变为某一适当值，读出此时的电流值和电压值，把数据填入记录表格中。
3. 调节滑动变阻器，使电流表变为另一适当值，读出此时的电流值和电压值，把数据填入记录表格中。
4. 再次调节滑动变阻器，读出此时的电流值和电压值，把数据填入记录表格中。
记录并处理数据
四、整理实验器材。
九上：9、测量小灯泡的电阻
铁锁关中学分组实验报告单
科 目 班 级 姓 名 年 月 日 实验名称 测量小灯泡的电阻
实验目的 1、练习电流表、电压表的使用方法； 2、学习用伏安法测量小灯泡的电阻。
实验原理 R =
I
U 实验器材 及材料 电池、导线、开关、灯座、灯泡、电流表、电压表、滑动变阻器
实 验 装置图
实验步 骤现象 及分析
1、设计并画出电路图，按电路图连接好电路；
2、将滑动变阻器的滑片滑到阻值最大处，闭合开关，移动滑动变阻器滑片
使灯泡发光较暗，分别用电压表和电流表测出灯泡两端的电压U 1和通过灯泡的电流I 1，将数据填入表格中；
3、移动滑动变阻器滑片使灯泡发光变亮，分别测出灯泡的电压U 2和电流
I 2，将数据填入表格中；
4、再次移动滑动变阻器滑片使灯泡发光更亮，分别测出灯泡两端的电压
U 3和电流I 3，将数据填入表格中； 5、分别计算出三次的电阻。
实验数 据及实 验结论
思考：1、观察三次实验中灯泡的电阻是否相同？ ； 2、三次实验中灯泡的电阻为什么有这么大的差别？
实验序号 灯泡亮度
电压U/V
电流I/A 电阻R/Ω
1 暗
2 亮 3
更亮。
实验测量小灯泡的电阻
（3）算出三次小灯泡的电阻值，求出电阻的平均值填入表中。 (4) 整理实验器材
➢热点探究
1.实验器材规格的选择：
例: 在用伏安法测电阻的实验中, 电源电压为3V ,待测 电阻约为3Ω . 滑动变阻器两只,规格分别为 “0.2A 50Ω” 和 “1A 20Ω”; 电流表一只(量程 0-0.6A 和 0-3A );电 压表一只 (量程 0-3V 和 0-15V ). 测量时,滑动变阻器 ___“_1_A__2_0_Ω__”___;电流表应选____0_-_3_A_____量程; 电压表 应选_____0_-_3_V____量程.
2、滑动变阻器在实验电路中的作用 （1）保护电路。 （2）改变待测电阻两端的而增大。
4、伏安法测小灯泡的电阻时，电压表和电流表本身电 阻对测量结果的影响：
测量结果： 偏小
测量结果： 偏大
➢拓展延伸
1. 有一个未知电阻R1 ,我们要测出它的阻值. 但手边只有 一个电池组, 两个电流表, 一个已知电阻R2 , 一个开关和 几根导线 , 你有办法测出R1的阻值吗? 画出电路图.
6.5 实验：测量小灯泡的电阻
一、实验目的：测量小灯泡的电阻 二．实验原理 ：由欧姆定律I=U/R得， R=U/I
三、实验器材：
➢ 电压表 ➢ 干电池三节 ➢ 电流表 ➢ 滑动变阻器 ➢ 小灯泡 ➢ 开关 ➢ 导线若干条
四、实验步骤： (1) 按电路图连接实验电路。 (2) 检查无误后，闭合开关，移动滑动变阻器的滑片，读出 三次电压表和电流表的示数，把数据填入下表中:

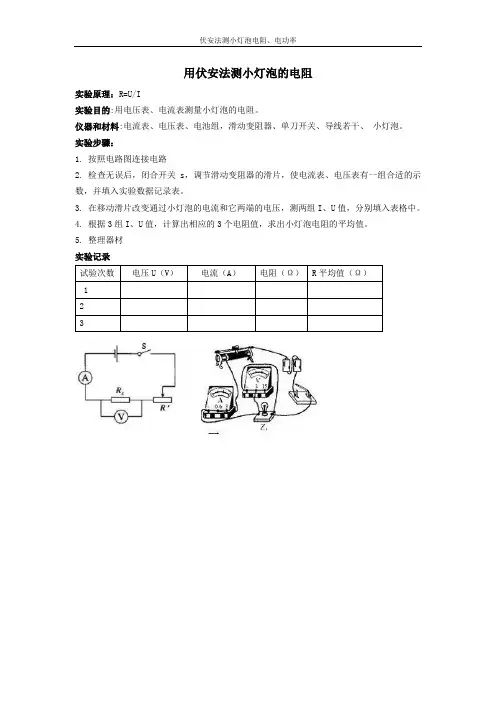

伏安法测小灯泡的电阻、电功率
实验原理：R=U/I实验目的:用电压表、电流表测量小灯泡的电阻。
仪器和材料:电流表、电压表、电池组，滑动变阻器、单刀开关、导线若干、小灯泡。
实验步骤：1. 按照电路图连接电路2. 检查无误后，闭合开关s，调节滑动变阻器的滑片，使电流表、电压表有一组合适的示数，并填入实验数据记录表。
3. 在移动滑片改变通过小灯泡的电流和它两端的电压，测两组I、U值，分别填入表格中。
4. 根据3组I、U值，计算出相应的3个电阻值，求出小灯泡电阻的平均值。
5. 整理器材实验记录试验次数电压U（V）电流（A）电阻（Ω）R平均值（Ω）123实验原理：P＝UI，用电压表测小灯泡两端的电压，用电流表测小灯泡中的电流，利用公式P＝UI计算电功率，在额定电压下测出的电功率就是额定功率．这是物理学中常用的一种间接测量方法，这种方法又被称为伏安法实验目的：用电压表、电流表测量小灯泡的电功率。
仪器和材料：电源、滑动变阻器、电压表、电流表、小灯泡及灯座、开关、导线若干．实验步骤1．按没计的电路图连接实物，并设计实验记录表格．2．检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，此时注意观察电压表的示数，当电压表的示数等于小灯泡的额定电压时，停止滑动，并记下电流表的示数．代入P=UI公式算出小灯泡的额定功率．3．调节滑动变阻器，使小灯泡两端的电压为额定电压的1．2倍，观察小灯泡的发光情况，并记下电压表和电流表的示数，代入公式P＝UI，算出小灯泡此时的实际功率．4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察小灯泡的发光情况．并记下电压表和电流表的示数，代入公式P＝UI，算出小灯泡此时的实际功率．5．整理实验器材．注意：在进行实验时应注意以下几点：①电源电压应高于小灯泡的额定电压，例如，测定额定电压为2．5 V的小灯泡的电功率时至少要选两节干电池串联作电源．②电压表的量程应大于小灯泡的额定电压，电流表的量程要大于小灯泡正常工作电流．③滑动变阻器允许通过的最大电流要大于灯泡的正常工作电流，而滑动变阻器的最大电阻值应与小灯泡的电阻差不多，以使调节效果明显．④根据串联分压原理进行判断，准确熟练地调节滑动变阻器，使小灯泡在等于额定电压、略高于额定电压的和低于额定电压三种条件下发光．尤其在做第二次实验时，需小心调节滑动变阻器，以免因实验电压超过额定电压太多而烧坏灯泡．⑤开始连接电路时，要使开关断开，闭合开关前，要把滑动变阻器滑片置于最大阻值处．⑥开始实验前，要检查电路并试触，实验结束，要先断开开关，再整理电路。
测小灯泡电阻.
测量小灯泡的电阻
原理： 器材： 电路图： 步骤： 表格与记录：
测量小灯泡的电阻
1、实验原理： R=U/I 2、实验电路图：
测量小灯泡的电阻
3 实验器材及连接
4、实验数据表格：
电压U 电流I 电阻R
（V） （A） ( )
1 2 3
测量小灯泡的电阻
问题一：两表指针时有晃动，无法读数，原因是？
测量小灯泡的电阻
问题二：若小灯泡断路，则电压表和电流表会如 何变化？
测量小灯泡的电阻
问题三：若小灯泡短路，则电压表和电流表会如 何变化？
测量小灯泡的电阻
问题四：若电路正常，则当滑动变阻器的滑片向 左（或向右）移动，电压表和电流表又会如力是练出来的，不是听出来的。
遨游青苹果乐园
试一试 冲击中考 你一定会成功
测量小灯泡的电阻
测量小灯泡的电阻
复习：原理
器材 电路图 步骤 表格与记录 实验注意事项
体验：
中考试题的难度、 考点与考法
实验数据表格：
电压U 电流I 电阻R
（V） （A） ( )
1 2
3
测小灯泡电阻实验报告单
三、调节滑动变阻器,使小灯泡两端的电压逐次降低,至少在获得两组数据,并记在数据表中。
四、处理数据,计算每次实验的灯丝电阻。
1.分析交流:
比较计算出的答案,电阻的大小相同吗？你能看出其中的规律吗？
实验课题
测量小灯泡的电阻
实验时间
实验目的
学会用伏安法测量电阻
八年班
姓名
实验器材
实
验
步
骤
1.实验前的思考:
2.Байду номын сангаас姆定律的公式是__________.
一、一个灯泡中的电流和两端电压可以直接测量,而灯泡的电阻不能直接测量。你能利用已有的知识间接测量其电阻吗？_________________________________________________________.
二、实验时,在闭合开关前,为什么将滑动变阻器调到最大阻值处_________________________________________________________
1.实验设计:
2.请你根据实验前的思考将实验
电路图画在右侧的方框内。
3.根据实验原理和实验的需要设计
实验表格:
1.进行试验:
2.按照电路图连接实物电路。连接电路时,开关要断开,变阻器调到最大阻值处。
2.你对出现的这种现象有什么发现和解释？与同学交流一下:
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验课题
测量小灯泡的电阻
实目的
1、会用伏安法测电阻；
2、进一步熟悉电压表、电流表、滑动变阻器的使用方法。
实验器材
干电池2节（或学生电源1台）、实验用小灯泡1只、滑动变阻器1个、开关1个、电流表1只、电压表1只、导线若干
实验时间
姓名
探
究
过
程
一、实验原理：
根据欧姆定律I=U/R得R=U/I。即测出被测电阻两端的电压和流过它的电流，就可以间接测量出电阻。
二、实验电路图：
三、进行实验：
1、按照设计的电路图连接电路，连接电路时开关要断开。
2、检查电路连接无误后，将滑动变阻器的滑片移至阻值最大处。闭合开关，移动滑动变阻器的滑片，使电压表的示数分别为1V、2 V、、3V，并读出相应的电流表的示数，记录在表格中；
3、根据每次测得的电压值和电流值，计算出被测小灯泡的阻值，并记入表格中。
4、实验结束后，将电路接线拆开，并整理好仪器。
试验次数
电压表的示数U/V
电流表的示数I/V
灯泡电阻R/Ω
1
2
3
4
四、注意事项：
1、连接电路时，开关必须断开；闭合开关前，滑动变阻器的滑片必须置于阻值最大处；开始试验钱要试触检查电路。
2、实验时，若闭合开关发现电压表、电流表的指针不动，必须检查开关接触是否良好，电路连接是否有误，导线与各元件的接线柱是否接触良好。
