两种常见的电源适配器输出过载保护方法
如何解决电源电路中的电流过载问题
如何解决电源电路中的电流过载问题在电源电路中，电流过载是一种常见的问题，它会导致电路损坏、元器件过热或短路等严重后果。
因此，解决电流过载问题是非常重要的。
本文将介绍几种解决电源电路中电流过载问题的有效方法。
一、使用保险丝保险丝是一种常见的过载保护装置，它能够在电路中起到限流的作用。
当电流超过保险丝的额定值时，保险丝会自动断开电路，避免电路中的元器件受损。
因此，在设计电源电路时，应当根据所需电流选择合适额定值的保险丝，并将其合理地连接在电路中。
二、使用过载保护器件除了保险丝外，还可以使用其他过载保护器件来解决电源电路中的电流过载问题。
例如，热敏电阻是一种根据电流大小变化阻值的元件，当电流超过设定值时，其阻值会急剧上升，达到限流的目的。
另外，过载继电器也是一种常用的过载保护器件，它能够在电路中检测电流，并在电流超过设定值时切断电路。
三、合理设计电源电路在电源电路的设计中，应当根据设备的需求和使用环境来合理选择元器件和设计参数。
例如，选择合适功率的电源变压器，以确保电路能够稳定地工作。
此外，合理选择电阻、电容等元器件的参数，以适应所需要的电流。
同时，应当合理布局电路板，减小电路的阻抗，降低电流过载的风险。
四、定期检查和维护为了确保电源电路正常工作，应当定期对电路进行检查和维护。
检查电源电路中的元器件是否正常，清理元器件表面的灰尘和杂质，确保散热良好，防止因过热导致电流过载。
此外，还应当检查电源电路的连接是否松动或者损坏，及时进行修复或更换。
五、合理分配电源在大型电路系统中，为了避免电源电路中的电流过载问题，应当合理分配电源，减少负载在某一电源上的集中。
通过将负载均匀地分配到多个电源上，能够降低每个电源的负载，减少电流过载的风险。
总结：解决电源电路中的电流过载问题，可以采取多种方法。
使用保险丝或其他过载保护器件，合理设计电源电路，定期检查和维护，以及合理分配电源，都是有效的措施。
通过这些措施，可以保障电源电路的安全稳定工作，避免因电流过载而引起的损毁或事故。
开关电源适配器设计方案
开关电源适配器设计方案开关电源适配器是一种将交流电转换成稳定的直流电的电子装置。
它广泛应用于各种电子设备中，如计算机、手机、电视等。
在设计开关电源适配器时，需要考虑其安全性、可靠性、效率和成本等因素。
下面是一个1200字以上的开关电源适配器设计方案。
设计需求：1.输入电压范围：85V-265VAC2.输出电压：12VDC3.输出电流：最大2A4.效率要求：高于85%5.安全标准：符合国际安全标准设计方案：一、输入部分设计：1.输入滤波电路：使用电源滤波电容器和电源滤波电感进行输入电压的滤波，以降低输入电源的噪声和干扰。
2.输入过压保护：使用过压保护电路，当输入电压超过设定范围时，断开输入电路，以保护电路安全。
3.输入过流保护：使用过流保护电路，当输入电流超过设定范围时，自动切断输入电路，以防止过载。
二、开关电源部分设计：1.双向开关电路：采用双向开关电路，可以实现输入和输出的电流、电压的正反向控制，以充分利用电能。
2.开关频率：选择合适的开关频率，以保证转换效率高、电磁干扰小。
3.开关控制IC：选择高性能的开关控制IC，具有过流、过压、短路等保护功能，并具有较高的工作效率和可靠性。
三、输出部分设计：1.输出稳压电路：使用稳压电路，保证输出电压稳定在12VDC，以满足设备对电压的要求。
2.输出过载保护：使用过载保护电路，当输出电流超过设定范围时，自动切断输出电路，保护设备安全。
3.输出短路保护：使用短路保护电路，当输出端短路时，自动切断输出电路，以防止设备损坏。
四、辅助电路和保护电路设计：1.温度保护：加装温度传感器，在温度超过设定范围时，自动切断电源，以确保电路安全。
2.过流保护：在输出端加装过流保护电路，当输出电流超过最大额定值时，自动切断输出电路，以保护电路和设备安全。
3.过压保护：在输出端加装过压保护电路，当输出电压超过设定范围时，自动切断输出电路，以防止设备损坏。
4.短路保护：在输出端加装短路保护电路，当输出端短路时，自动切断输出电路，以保护电路和设备安全。
大电源输出端防护方案
大电源输出端防护方案
对于大电源输出端的防护方案,主要有以下几点：
1. 过电流保护：在大电源输出端添加过电流保护电路,可检测负载电流,当电流高于设定值时,即刻切断输出,避免负载受到过电流的伤害。
2. 过功率保护：在大电源输出端添加过功率保护电路,可检测负载功率,当功率高于设定值时,即刻切断输出,避免负载受到过功率的伤害。
3. 过压保护：在大电源输出端添加过压保护电路,可检测输出电压,当电压高于设定值时,即刻切断输出,避免负载受到过压的伤害。
4. 短路保护：在大电源输出端添加短路保护电路,可检测负载是否出现短路,当检测到短路时,即刻切断输出,避免通过短路产生的高电流损坏大电源和负载设备。
5. 过温保护：在大电源输出端添加过温保护电路,可检测大电源输出端电路和散热器的温度,当温度高于设定值时,即刻切断输出,避免过热引起火灾等意外情况。
6. 过流保护：在大电源输出端添加过流保护电路,可检测电源输入端的电流,当电流高于设定值时,即刻切断输出,避免通过大电源产生的高电流损坏负载和设备。
以上是常见的大电源输出端的防护方案,可以根据实际需要和负载要求进行选择。

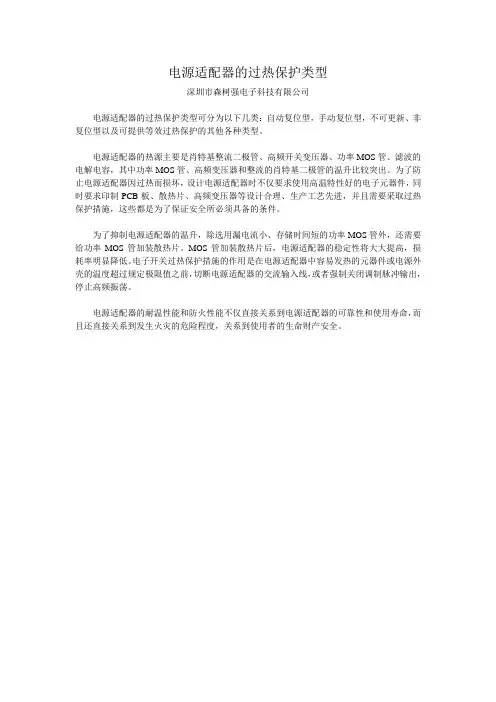

电源适配器的过热保护类型
电源适配器的过热保护类型
深圳市森树强电子科技有限公司
电源适配器的过热保护类型可分为以下几类：自动复位型，手动复位型，不可更新、非复位型以及可提供等效过热保护的其他各种类型。
电源适配器的热源主要是肖特基整流二极管、高频开关变压器、功率MOS管、滤波的电解电容，其中功率MOS管、高频变压器和整流的肖特基二极管的温升比较突出。
为了防止电源适配器因过热而损坏，设计电源适配器时不仅要求使用高温特性好的电子元器件，同时要求印制PCB板、散热片、高频变压器等设计合理、生产工艺先进，并且需要采取过热保护措施，这些都是为了保证安全所必须具备的条件。
为了抑制电源适配器的温升，除选用漏电流小、存储时间短的功率MOS管外，还需要给功率MOS管加装散热片。
MOS管加装散热片后，电源适配器的稳定性将大大提高，损耗率明显降低。
电子开关过热保护措施的作用是在电源适配器中容易发热的元器件或电源外壳的温度超过规定极限值之前，切断电源适配器的交流输入线，或者强制关闭调制脉冲输出，停止高频振荡。
电源适配器的耐温性能和防火性能不仅直接关系到电源适配器的可靠性和使用寿命，而且还直接关系到发生火灾的危险程度，关系到使用者的生命财产安全。
开关电源常见的过流保护方法(一)
开关电源常见的过流保护方法(一)开关电源常见的过流保护方法1. 瞬时电流保护（OCP）•通过监测负载电流来实现过流保护。
•当负载电流超过事先设定的阈值时，保护电路将关闭开关管，以防止继续提供电流给负载。
•这种保护方法能够快速响应，既能提供较高的保护效果，又能保护开关电源的电子元件。
2. 耗能电阻法•在开关电源的输出端串联一个大功率耗能电阻。
•当负载电流超过设定值时，过多的电流会通过耗能电阻放电，起到限制电流的作用。
•耗能电阻法简单有效，但能量转化为热量，会造成能源浪费。
3. 电流限制保护（CLP）•使用一个电流限制保护器件来监测负载电流并将其维持在一个安全范围内。
•一旦负载电流超过设定的极限值，保护器件会自动降低输出电流，以达到过流保护的目的。
•这种方法能够精确控制电流，确保负载在安全范围内运行。
4. 电流折返保护（CRP）•通过在开关管的源极和漏极之间添加一个分流电阻，将一部分电流引导回开关管的源极。
•当负载电流超过设定值时，分流电阻将分担一部分电流，减小负载电流。
•这种方式能够减少开关管和负载电流的波动，降低了过流保护时的能量损耗。
5. 预过流保护（OCP）•在开关电源的控制电路中添加一个过流检测电路，监测电流是否超出设定的范围。
•当电流超过设定范围时，过流检测电路会及时触发保护措施，例如关闭开关管或减小输出电流。
•预过流保护能够在过流发生之前及时采取措施，提高了系统的安全性。
6. 温度保护（OTP）•通过监测开关电源内部的温度，实现过流保护。
•当温度超过指定阈值时，保护电路会自动断开输出，以防止进一步加热。
•温度保护是一种有效的过流保护方法，能够防止过热引起的故障和损坏。
以上是开关电源常见的过流保护方法，请根据实际情况选择适合的保护方式。
高压低压配电柜的过载和短路保护方法
高压低压配电柜的过载和短路保护方法现代工业中广泛使用的高压低压配电柜扮演着重要的角色，它们将高电压输电网的电能转换为适用于工业设备和家庭用电的低电压。
然而，由于电力负荷的不可预知性和突发性，过载和短路等电气故障时有发生，这对电气设备和人身安全构成了潜在威胁。
因此，采取有效的过载和短路保护措施至关重要。
本文将介绍高压低压配电柜常见的过载和短路保护方法。
过载保护方法高压低压配电柜在面临电能过载时，需要通过及时采取合适的措施来确保其正常运行并防止损坏。
以下是一些常见的过载保护方法：1. 熔断器（Fuse）：熔断器是一种最常见的过载保护装置，它能在电流超过其额定值时切断电路。
熔断器的工作原理是在过载电流作用下热融断线，从而切断电路。
它具有简单可靠、安全高效的特点。
2. 断路器（Circuit Breaker）：与熔断器类似，断路器也可用于过载保护。
断路器具有可复位的特点，当电流超过额定值时，它能自动切断电路。
与熔断器相比，断路器的优势在于它可以重复使用，减少了更换熔断器的成本。
3. 电力监控仪表（Power Monitoring Device）：电力监控仪表是一种能够实时监测电流、电压和功率等电气参数的设备。
当电气负荷超过额定值时，电力监控仪表会发出报警信号，提醒操作人员及时采取措施。
短路保护方法短路是指电路中发生的异常现象，电流异常升高，通常由两个或两个以上线路之间的直接接触引起。
高压低压配电柜面临的短路问题需要及时解决，以保护电气设备和人身安全。
以下是一些常见的短路保护方法：1. 熔断器：熔断器在过载保护的同时也可用于短路保护。
当短路发生时，熔断器能够快速切断电路，并阻止电流继续流动，从而保护电气设备。
2. 隔离开关（Isolating Switch）：隔离开关是一种电气开关装置，能够将电路与电源彻底隔离，以确保在发生短路时电路不再带有电压和电流。
隔离开关通常被用于将故障电路与其他正常运行的电路分开。
如何解决电源电路中的短路保护问题
如何解决电源电路中的短路保护问题电源电路中的短路保护是一项重要而且常见的技术挑战。
当电路中出现短路情况时，电流会迅速增大，可能导致电源供应器故障、设备损坏，甚至可能引发安全事故。
因此，解决电源电路中的短路保护问题对于确保电路的稳定运行和使用安全至关重要。
本文将介绍几种常用的方法来解决电源电路中的短路保护问题。
一、过流保护方法过流保护是电源电路中应对短路的一种常用方法。
通过监测电路中的电流变化，当电流超过设定阈值时立即采取相应的保护措施。
下面将介绍两种常见的过流保护方法。
1. 电流限制器电流限制器是一种常用的过流保护方法，通过在电路中加入限流元件（如限流电阻或限流电感器）来限制电流的增大。
当电流超过设定阈值时，限流元件会发挥作用，限制电流的增加，达到保护电路的目的。
电流限制器设计简单、成本低廉，但是对电路的负载容量有一定的限制。
2. 电流保险丝电流保险丝是另一种常用的过流保护方法。
电流保险丝是一种熔断保护元件，当电流超过设定阈值时，电流保险丝会熔断，切断电路的连接，起到保护电路的作用。
选择适当的电流保险丝对于保护电路的稳定运行起到至关重要的作用。
二、过压保护方法除了过流保护外，过压保护也是电源电路中解决短路保护问题的重要手段。
当电路中出现过电压情况时，可能会导致电源供应器故障，设备受损。
下面将介绍两种常见的过压保护方法。
1. 过压保护电路过压保护电路是一种常见的过压保护方法。
通过引入过压检测电路，监测电路中的电压变化。
当电压超过设定阈值时，过压保护电路会自动切断电源供应，起到保护电路的作用。
这种方法灵活、可靠，能够及时发现过压情况并采取措施。
2. 过压保护器过压保护器是另一种常见的过压保护方法。
过压保护器一般安装在电路的输入端，当电压超过设定阈值时，过压保护器会自动切断电源供应，保护电路的稳定运行。
选择适当的过压保护器对于电路的保护起到至关重要的作用。
三、短路保护电路设计注意事项在设计电源电路中的短路保护电路时，有一些注意事项需要考虑。
什么是过载和过载保护？过载保护实现方式
什么是过载和过载保护？过载保护实现方式
要说过载保护，首先要说明什么是过载。
一、什么是过载和过载保护
过载是指用电设备的运行电流超出了本身的额定或允许电流。
过载后容易导致线路和用电设备温度升高，破坏用电设备和线路的绝缘，设备运行存在安全隐患，因此对某些重要设备和线路需要采取一定措施进行保护，这就有其中所说的过载保护。
二、过载保护实现方式
上图是一般电动机的一次回路，图中从上到下依次是断路器QF，交流接触器KM，热继电器FR及电动机M。
图中的FR都是起到电动机过载保护的，QF是线路过载保护，不过这些保护是需要配合合理的定值设置才能发挥有效作用的。
在电动机M运行的过程中，如果超负荷运行，那么达到设定值和时间后，热继电器FR便会发挥作用，切断电源，对电动机进行保护。
但他的准确度不高，保护功能较弱。
上图是依靠热继电器来实现过热保护的，这种方式在前几年较为流行，而现在大部分电动机回路是依靠电动机保护器来实现的，如下图所示。
这种方式与上述传统方式的不同之处在于，后者将传统的热继电器换成了电动机保护器，并依靠回路中的电流互感器来采集运行电流，与设定值进行比较。
由于这种电动机保护器功能强大，保护种类齐全，设置定值准确度高，不宜误动作，并且使用方便等诸多优点，而逐渐代替了传统的热继电器保护方式。
开关电源适配器的输出过载保护电路设计
（ｌｃ ｉ ｌ ｎ ｉ ｅｉｇＩｓ ｔｔ， ｈ ｎ ｈ ｉ ｉｏ ｎ ｎｖｒｉ ， Ｓ ａ ｇａ ２ ０ ３ ， Ｃ ｉａ Ｅｅｔｃ ｇ ｅ ｒ ｔｕｅ Ｓ ａ ｇ ａ Ｊ ｔ ｇＵ ｉｅｓ ｙ ｈ ｎｈ ｉ ０ ２ ３ ｒａＥ ｎ ｎ ｎ ｉ ａ ｏ ｔ ｈｎ ）
（ｏｋ ｕ ） １ — ｐ ，开关 电源 适 配 器一 般 都 为 自恢 复 型 。 ｃ
ｐｒｔ ｃｉ ｎ ｉ ｌ ｔ ｅ ａｌｎ ｎ ｔａ ｕｐｕ ｏｎ ｉｉ ｎ ．Ｈｏ ｖ ｒ ｓ ｈ ｃｒ ｕｉ ｙ ｉ ｈｅ ｏ ｅ ｔｏ ｎ ａｌ ｈｅ ｐｒ ｖ ｉ ｇ ｉｐｕ ｎｄ ｏ ｔ ｔｃ ｄ ｔｏ ｓ ｉ ｗｅ ｅ ｕｃ ｉｃ ｔ ｓ ｔ ｍｏ ｔｄｅ ｎ ｎｇ ｃ ａ ｎ ｅ ｉ ｒ ｓ ｍａ ｄｉ ｈ ｎｅ ｇ ｎ ｄｅ ｉｎｉｇ ａ ｄ ｄｅ ｇ ｉ ｇ ｄ ｒｎ ｄ ｖ ｌｐｍｅ ｔｐｒ ｃ ｓ ．Ｔｈ ａ ｏ ｙ ｅ ｏ Ｐ，ａ ｄ ｉｓ ｂ ｓｃ ｄｅ ｉｎ ｏｎ ｅ ｔａ ｌ ｓ ｓｇ ｎ ｎ ｂｕ ｇ ｎ ｕ ｇ ｅ ｅｏ ｉ ｎ ｏ ｅ ｓ ｅ ｖ ｒ ｕｓｔ ｐ ｆＯＬ ｉ ｎ ｔ ａ ｉ ｓｇ ｃ ｃ ｐ ｓ ｗｅｌ ａ ｔ ｃｕａ ｅ ｉｎ ｉ ｌ ｍｅ ａ ｉｎ ａ ｔ ｏ ｏ ｂｅｆ ｌｏ ｄ ｄｕ ｎ ｂｕ ｇ ｎ ｒ ｒ ｓ ｔｄ、 ｈｅ ａ ｔ ｌｄ ｓｇ ｍｐ ｅ ｎｔｔｏ ｎｄ ｍｅ ｈ ｄｓｔ ｏｌ ｗｅ ｒ ｇ ｄｅ ｇ ｉ ｇ ａ ｅ ｐ ｅ ｅｎｅ ｉ Ｋｅ ｗｏ ｄ ｙ ｒ ｓ：ｏ ｅ ｏ ｄ ｐｒ ｔｃｉ ｎ ｉｃ ｄｅ ｏ ｄ ｃ ｄｅ ｌｙ ａ ｖ ｒｌａ ｏｅ ｔｏ ；ｈｃ ｕｐ ｍｏ ；ｆｌ ｂａ ｋ ｍｏ ；ｆ ｂ ｃ
中图分 类号 ： Ｎ ６ Ｔ ８
文献标 识码 ： Ｂ
过载保护措施
过载保护措施1. 概述在电力系统运行过程中，由于各种原因可能会导致负荷超过设备的额定容量，造成电力设备过载。
电力设备过载可能会导致设备损坏、系统崩溃甚至引发火灾等严重后果。
为了保护电力设备和确保电力系统的稳定运行，采取过载保护措施非常重要。
本文将介绍一些常见的过载保护措施，包括电力设备的额定容量选择、电流保护装置的应用、差动保护装置的应用以及热保护装置的应用等。
2. 电力设备的额定容量选择电力设备的额定容量选择是过载保护的基础。
根据设备的使用情况和工作环境，合理选择电力设备的额定容量可以有效防止设备过载。
一般来说，额定容量应该略大于设备的负荷需求，以提供足够的保护余地。
3. 电流保护装置的应用电流保护装置是一种常用的过载保护手段。
电流保护装置通过监测电流大小，当电流超过设定的阈值时，自动切断电路，以保护设备不受过载损害。
根据电流保护装置的不同工作原理，可以分为熔断器、电流继电器和电流保护开关等。
选择合适的电流保护装置是确保设备安全的重要环节。
4. 差动保护装置的应用差动保护装置是一种常用的过载保护手段，特别适用于高压电力设备。
差动保护装置通过监测电流的差值，当电流差值超过设定的阈值时，自动切断电路。
差动保护装置能够有效地检测出设备内部的故障，并及时切断电路，防止设备过载和损坏。
在高压电力系统中，差动保护装置起着重要的作用。
5. 热保护装置的应用热保护装置是一种基于温度监测的过载保护手段。
热保护装置通过监测电力设备的温度，当温度超过设定的阈值时，自动切断电路。
热保护装置特别适用于负载变化较大的电力设备，能够预防设备因长时间过载而导致的损坏。
合理选择和使用热保护装置，可以有效地保护设备的安全运行。
6. 其他过载保护措施除了上述提到的过载保护措施外，还有一些其他的过载保护措施，如电气保护装置、温度监测系统等。
电气保护装置可以通过监测电压、频率等参数来实现过载保护；温度监测系统可以实时监测电力设备的温度变化，及时发现并切断电路以防止过载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
两种常见的电源适配器输出过载保护方法
电源适配器作为一种常用的供电电源变换设备，在笔记本电脑、手机、数码相机等电子产品中均有配置。
为了有效保障适配器的安全性能，通常情况下电源适配器都会采用一些输出过载的保护技术，在保护电源内部系统的同时，确保输出稳定安全。
第一种方法：超功率延时关断保护
超功率延时关断保护是电源适配器研发过程中，必须具备的一种输出过载保护技术。
在延时跳闸型系统中，短时瞬变电流的要求是被容许的，只有在电流应力长时间超过安全值时才将电源关断。
短瞬变电流的提供将不会危害电源的可靠性，也不会给电源的成本带来很大的影响。
只有长期持续电流的要求才会影响电路的成本和体积。
电源输出大的瞬变电流时，其性能将会有一定的降低，可能超过规定的电压误差和纹波值。
这种易受大而短的瞬变电流影响的负载的典型实例是软盘驱动器和螺线管驱动器。
第二种方法：逐个脉冲的超功率或过电流限制
对逐个脉冲进行超功率或过电流限制在实际应用中是非常有效的输出过载保护方法，在附加副边限流保护中经常采用此技术。
在以前的开关设备中，输入电流是要实时监视的。
如果这个电流超过了规定的限制电流值，导通脉冲就会终止。
在不续反激变换器中，其最大的电流决定着电路的功率，这种类型的保护电路就变成了实实在在的功率限制保护电路。
对于正激变换器的开关电路，它的输入功率是输入功率是输入电流与输入电压的函数。
这种电路采用的保护类型提供了一个原边限流的保护技术，在输入电压恒定的情况下，这种技术也提供了一种有效的功率限制保护的检测方法。
逐个快速脉冲限流的主要优点是为在不正常的瞬变应力如变压器的阶梯饱和效应作用下的原边开关器件提供了保护。
电流型控制规定了此原边逐个脉冲限流作为控制技术的标准功能，这也是它的一个主要优点。
