主扇风机更换安全技术措施
煤矿更换主要通风机的安全技术措施 新 (1)
贵州紫森源集团投资有限公司盘州市鸿辉煤矿一采区更换主要通风机安全技术措施鸿辉煤矿机电科2019年一、概况鸿辉煤矿现运行的主通风机为：FBDCZ NO.21/2×132型防爆抽出式对旋轴流通风机，随着井下采掘布局的变化，井下采场逐步向边远采区转移，通风距离增加，通风阻力增大，随着矿井扩能（120万吨/年）发展，今后该主要通风机己难以满足矿井通风的需要。
为提高矿井防灾、抗灾能力，保证矿井风量充足，通风系统合理、稳定，使通风能力与生产能力相匹配，决定将主通风机更换为：AN-2450/1400型动叶可调式轴流式主通风机。
现新主通风机已经到货，近期内即将更换矿井主要通风机，为确保主要通风机更换的安全顺利进行，特编制此安全技术措施呈报。
二、更换主通风机的技术措施一）现运行主通风机基本情况1、供电基本情况：现运行主通风机的1#机、2#机电源分别来自主扇风机控制室I段母线和II段母线；主扇风机控制室II段、I段母线电源分别来自矿地面变电所低压室II段母线的422-2开关和I段母线的412-2开关；地面变电所低压室I段、II段母线电源来自低压变电室1#变压器和2#变压器，1#、2#变压器高压侧电源分别来自地面变电所高压室的I段母线的007开关和II段母线的008开关。
地面变电所高压室I、II段10KV 母线电源分别来自乐民35KV变电所（矿井I回）和红石硐变电所（矿井II回）。
地面10KV变电所高压室、低压室和主扇风机房控制室的I、II 段母线间均设有联络开关，当任一回路停电时，都可以通过合联络开关，确保停电母线恢复正常供电。
矿井电源供电情况通过长期运行的观察，矿井I回电源（乐民35KV变电所供）可靠性低于矿井II回电源（红石硐变电所供）。
详见附图1、2。
2、现运行主通风设备状况：通过长期对风机运行观察，1#风机风量大于2#风机的风量；1#风机控制变频器误停机的几率小于2#风机控制变频器。
1#风机蝶阀手动、电动均完好，2#风机只能手动，电动已损坏。
主扇通风机安装安全技术措施
主扇通风机安装安全技术措施主扇通风机是一种常用于工业和建筑物内部的设备，用于提供空气循环和通风。
这种设备的安装需要注意一些关键技术措施，以确保设备的安全和可靠性。
下面将介绍主扇通风机安装过程中需要注意的几个安全技术措施。
1. 设备检查和准备在安装主扇通风机之前，必须仔细检查设备是否安全并符合所需规格。
需要检查的方面包括：•设备完整性：主扇通风机必须在正确的运输条件下运输，否则可能会受到损坏。
在安装之前，必须检查设备是否完整无损，特别是需要关注设备的旋转部件和轴承是否全部到位并牢固。
•电源准备：在进行安装前，必须考虑到设备的电源是否能够满足要求。
在安装位置附近必须有可用的电源插座，并且插座必须可靠且符合安全标准，电源线也需要检查。
2. 环境安全和卫生检查在安装主扇通风机之前，必须保证安装环境的安全和卫生状况符合要求。
这主要包括以下几个方面：•确认安全区域：在安装主扇通风机之前，应确保安装区域能够满足要求，并出示相关安全标识。
在主扇通风机操作期间，需要确保区域内没有其他设备或人员进入，否则会有安全风险。
•确认通风要求：在安装主扇通风机之前，必须考虑到所需的通风要求。
需要确认空气流动途径，以确保通风系统的正常运作。
此外，还需要考虑任何可能会影响通风的阻力或限制，例如建筑物内的各种障碍物或过度分散的空气流。
•卫生清理：在主扇通风机安装之前，必须对安装区域进行卫生清理。
这将减少任何杂质或其他阻力的影响，同时也确保环境安全和卫生。
3. 安装程序安装主扇通风机的程序非常重要，包括以下几个方面：•确认设备位置：在开始安装主扇通风机之前，应确认所安装设备的位置是否符合通风要求。
必须考虑任何可能影响旋转部件的限制，例如建筑物的支撑结构、墙壁或其他设备。
•选择合适的安装方法：安装主扇通风机的方法需要考虑多种因素，包括设备的重量、大小和安装位置。
需要确保所使用的安装方法是安全可靠的。
•检查连结：安装主扇通风机的连接须经过检查，以确保紧固物的牢固度。
更换主扇风机施工方案
更换主扇风机施工方案一、工程概述与需求分析本次施工的主要任务是更换现有的主扇风机，以满足矿井通风系统的更新需求，保障矿井安全生产。
在进行更换前，需对现有通风系统进行全面的分析，了解主扇风机的运行状况、通风量、风流路线等关键参数，以确保新风机的选型与矿井通风需求相匹配。
二、启运步骤与风流路线制定详细的启运步骤，确保新旧风机交替过程中的通风连续性；设定合理的风流路线，确保在更换过程中风流稳定，不影响矿井的正常生产；对风流路线进行模拟分析，预测可能出现的风流变化，制定应对措施。
三、施工前准备与检查准备必要的施工工具、材料和安全设备；对施工现场进行安全检查，确保无安全隐患；对新风机进行全面检查，确保其质量、性能符合要求。
四、安全技术措施制定详细的安全操作规程，确保施工人员的安全；设立安全警示标志，确保施工现场的安全；对施工人员进行安全培训，提高其安全意识和应对能力。
五、拆卸与安装过程制定详细的拆卸与安装步骤，确保过程的顺利进行；使用专业的拆卸工具，确保拆卸过程的安全与效率；安装过程中要严格按照图纸和规范进行，确保新风机安装正确、牢固。
六、调试与试运行对新风机进行全面的调试，确保其各项性能参数正常；进行试运行，观察新风机的运行状况，确保无异常情况；根据试运行结果，对新风机进行必要的调整和优化。
七、环保与后期维护施工过程中要严格遵守环保要求，确保施工现场的整洁与环保；施工完成后进行清理工作，确保施工现场恢复原状；制定详细的后期维护计划，定期对新风机进行检查和维护，确保其长期稳定运行。
通过本次主扇风机的更换施工，我们将为矿井提供一个更加高效、安全的通风系统，为矿井的持续稳定生产提供有力保障。
我们将严格按照本方案进行施工，确保施工过程的顺利进行和施工质量的优良。
主扇通风机安装安全技术措施
主扇通风机安装安全技术措施介绍主扇通风机是现代矿山生产中的关键设备之一，主要用于通风、送风、抽风等。
其安装质量直接影响矿山生产安全和生产效率。
因此，在安装主扇通风机时，需要严格遵循一系列安全技术措施，保证工人和设备的安全。
安装安全技术措施1.选择安装场地主扇通风机的安装场地应符合以下要求：•场地应坚实平整，不得有明显倾斜、冲积泥沙等。
•场地应周围无影响主扇通风机通风的建筑物等设施，且风向要满足通风要求。
•场地应有足够的自然通风，防止室内温度过高。
2.安全检查安装前需进行安全检查，检查必须经过专门的技术人员或设备检查员才能进行。
•检查主扇通风机有无异常情况出现，如装车损坏、变形等。
•检查各部件是否固定牢固，如螺栓、轴承、传动设备等。
•检查电器设备是否符合工作电压、电流要求等。
•检查设备的阀门和管路是否安装正确、通畅。
•确保程序控制、人员安全等安全参数设置合理。
3.组装检测主扇通风机安装前的组装检测包括以下步骤：•拆开主扇通风机零部件，检查各部件的转动灵活性和可靠性。
•将主扇通风机的各零件按一定顺序进行组装。
•组装后的主扇通风机需要进行检测，满足相关性能测试标准。
4.安装要求在进行主扇通风机安装时，需要注意以下事项：•安装主扇通风机的设施应符合规划要求，如安装底座要求、安装注浆等。
•主扇通风机的安装方向应符合施工设计要求，如通风方向、风量要求等。
•安装时必须进行测试，检验主扇通风机的安装质量是否符合要求。
•安装过程中如需要拆卸、更换部件，必须经过专业人员操作。
5.其他在安装主扇通风机时，还需要注意其他安全细节。
•安装时要结合实际情况，利用工具、登高设备等保持人身安全。
•安装前需考虑采光、照明等安全措施。
•安装场地的环境与气象条件都要进行评估，以保障安全。
总结矿山的生产建设是之重大和繁琐的，主扇通风机的安装对其生产安全和生产效益有着至关重要的作用。
因此，在主扇通风机的安装过程中，需要严格遵循一系列安全技术措施，以保障人身安全和设备安全。

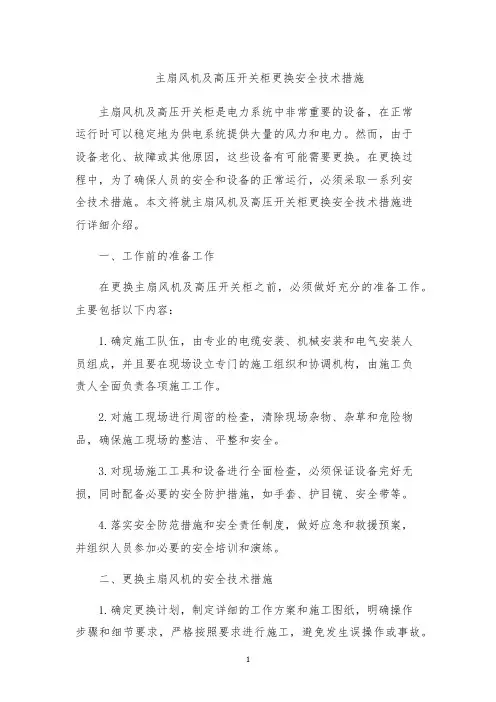

主扇风机及高压开关柜更换安全技术措施
主扇风机及高压开关柜更换安全技术措施主扇风机及高压开关柜是电力系统中非常重要的设备，在正常运行时可以稳定地为供电系统提供大量的风力和电力。
然而，由于设备老化、故障或其他原因，这些设备有可能需要更换。
在更换过程中，为了确保人员的安全和设备的正常运行，必须采取一系列安全技术措施。
本文将就主扇风机及高压开关柜更换安全技术措施进行详细介绍。
一、工作前的准备工作在更换主扇风机及高压开关柜之前，必须做好充分的准备工作。
主要包括以下内容：1.确定施工队伍，由专业的电缆安装、机械安装和电气安装人员组成，并且要在现场设立专门的施工组织和协调机构，由施工负责人全面负责各项施工工作。
2.对施工现场进行周密的检查，清除现场杂物、杂草和危险物品，确保施工现场的整洁、平整和安全。
3.对现场施工工具和设备进行全面检查，必须保证设备完好无损，同时配备必要的安全防护措施，如手套、护目镜、安全带等。
4.落实安全防范措施和安全责任制度，做好应急和救援预案，并组织人员参加必要的安全培训和演练。
二、更换主扇风机的安全技术措施1.确定更换计划，制定详细的工作方案和施工图纸，明确操作步骤和细节要求，严格按照要求进行施工，避免发生误操作或事故。
2.在更换主扇风机时，必须切断电源并对电气设备进行隔离和封锁。
施工人员必须戴上绝缘手套和护目镜，并严格遵守安全操作规程。
3.操作人员必须经过专门的培训和考核，并具有相关的证书和资格，确保能够熟练操作设备，并正确使用相应工具和器材。
同时，要保证吊装和移动设备时，使用足够的承重能力和安全系数，确保设备和人员的安全。
4.在安装主扇风机时，应按照设计要求进行安装和调试，确保设备能够正常运行，同时进行必要的试运行和质量检查，确保设备质量符合要求。
三、更换高压开关柜的安全技术措施1.进行更换之前，应先对电气设备进行检修和清洗，确保设备处于正常状态，同时对相应的电路做好断电和隔离措施。
2.在拆除高压开关柜之前，应先拆下设备内部的接线，然后逐个拆卸高压开关柜的各个部件。
主扇通风机安装安全技术措施
主扇通风机安装安全技术措施概述主扇通风机安装是煤矿安全生产的重要环节。
正确的安装操作和流程是保障煤矿安全生产的必要条件之一。
本文将从安装过程中需要注意的安全技术措施、安装前准备工作、安装过程中的注意事项、安装后的质量检查等方面对主扇通风机的安装过程进行详细介绍。
安装前准备工作施工现场准备在进行主扇通风机安装的准备工作中，首先需要确定好施工现场。
施工现场应符合以下要求：1.现场应宽敞，没有障碍物和其他设备影响安装；2.现场应平整，没有明显的凹陷和坑洞；3.施工现场应干燥，没有积水和湿气；4.施工现场应清洁，没有漫天的尘土。
工具设备准备在进行主扇通风机安装前还需要准备一些必要的工具和设备，包括：1.液压缸、吊杆、手拉葫芦和链条等吊装器材；2.手动工具：扳手、螺丝刀、锤子、气动钻等；3.工作平台、工作楼梯、脚手架、防滑垫等安全工器具；4.安全绝缘手套、带光源的安全带等个人防护装备。
现场人员准备在安装主扇通风机前，还需要对施工人员进行安排和培训。
在施工人员安排上，应该确保每个施工人员都拥有一定的技能和工作经验。
在培训方面，需要对施工人员进行相关的技术培训，并考核其能否熟练掌握相关的安装操作流程和安全技术措施。
安装过程中的注意事项吊装注意事项前面提到了必要的吊装器材，接下来就是介绍吊装过程中的注意事项：1.选择合适的吊具：不同重量和不同形状的设备需要选择不同的吊具；2.吊机和吊具检查：在使用前必须对吊机和吊具进行全面检查，确保吊机和吊具的安全性，如果检查出问题，必须及时修理或更换；3.吊装工的安全：在吊装过程中，吊装工必须戴好安全帽，必要时还需穿上安全绝缘手套。
安装前和安装中的注意事项在安装开始前也应该遵守以下注意事项：1.权衡设备的重量和安装角度，确定好安装方案；2.检查设备的配重块、低压电缆、控制器、支架等各个部分是否牢固、完好；3.在安装过程中，操作人员必须齐心协力，相互配合，保证操作的协调性和安全性；4.在安装过程中，必须避免损坏设备的重要部件，因为这样不仅会影响到安装质量，还会对设备的使用寿命造成损害。
风机切换措施
主扇切换运行安全技术措施为了保证通风机稳定，高效、安全的运行，必须对备用主通风机正常情况下应每月倒换一次。
为确保主扇切换过程中的安全可靠特制定此措施：1、主通风机切换是于每月2日早进行，由号通风机切换到号通风机。
2、主通风机的切换操作必须由两名司机共同进行，电工监护，其中一名司机宣读操作程序，另一名司机复诵操作口令进行操作。
操作完毕后，三人共同签字备查。
3、执行操作电控的司机，必须戴高压绝缘手套，穿绝缘靴。
4、通风区队长、机电矿长必须到现场指挥各项操作，相关人员配合对备用风机进行检查，确保一切正常。
5、正常情况下，通风机切换应接到矿调度室命令后进行，通风科负责处理井下所涉及的人员问题及停风前的准备工作，受影响地点工作人员必须按计划规定立即停止作业，切断电源，由安全员、瓦斯员监督将所有作业人员撤到进风风流中，然后电话通知调度室发出停风停电命令。
6、井下各安全员、瓦斯员随时与矿调度室联系，及时汇报本区情况。
7、通风机司机接到矿调度室命令后立即执行，并填好各项记录。
8、如因各种原因切换未成功，将风机恢复正常通风。
故障处理后完毕后，重新切换直至成功。
具体操作步骤如下：1、将号级级通风机电动蝶阀旋转打开处于中间位置。
2、将号通风机手动阀门蝶阀旋转关闭处于中间位置。
3、先将号通风机的变频柜的后级开关拧至停止位置，再将前级开关拧至停止位置。
4、最后将号通风机控制电源空气开关号关停，处于停电位置，此时通风机电机及电控系统完全失压。
5、将号通风机制动刹车用手动缓慢刹至停车状态。
再将2号通风机手动阀门蝶阀旋转至完全关闭状态。
6、先将号通风机控制电源空气开关号送电，处于送点位置。
7、再将号通风机手动阀门蝶阀完全打开至常开状态。
8、将号通风机变频柜前级拧至正转开启位置，待启动正常后，再将变频柜后级拧至正转开启位置，待完全运转正常后，检查其电压表、电流表处于正常位置，再检查负压水柱表，处于正常位置，这时切换结束。
9、最后详细准确的填写各项记录。
主扇风机更换安全技术措施
主扇风机更换安全技术措施在进行主扇风机更换时需要采取一系列的安全技术措施，以确保工作人员和设备的安全。
以下是一些常见的主扇风机更换安全技术措施：1.事先确定工作范围：在更换主扇风机之前，应事先确定工作范围，并设置好工作区域。
确保工作区域没有其他人员和杂物，以防意外发生。
2.制定详细的操作计划：在更换主扇风机之前，应制定详细的操作计划，并明确每个步骤的具体操作方法和安全要求。
并确保所有参与操作的人员都清楚了解操作计划。
3.检查电源和断路器：在更换主扇风机之前，应先检查电源和断路器是否正常工作，并确保电源已经切断。
避免在更换主扇风机时触电的危险。
4.使用个人防护装备：在更换主扇风机时，工作人员必须佩戴适当的个人防护装备，如安全帽、防护眼镜、耳塞、手套和安全鞋等，以保护自己的安全。
5.确保扇叶停止旋转：在更换主扇风机之前，应先确保扇叶已经停止旋转，并且完全停止后再进行拆卸和安装。
以防止扇叶因旋转而导致的意外伤害。
6.使用适当的工具和设备：在更换主扇风机时，工作人员应使用适当的工具和设备，并确保其正常工作和使用。
禁止使用损坏的工具和设备，以免出现意外情况。
7.注意拆卸和安装过程中的平衡：在更换主扇风机时，应注意拆卸和安装过程中的平衡。
确保扇叶和机体的平衡，以防止在运行过程中出现不平衡和震动的情况。
8.严格执行安全操作规程：在更换主扇风机时，工作人员必须严格执行安全操作规程，不得随意更改操作方法和步骤，以避免出现意外情况。
9.检查并测试更换后的主扇风机：在更换主扇风机之后，应对更换后的主扇风机进行检查和测试，确保其正常工作和安全运行。
10.做好安全记录和报告：在更换主扇风机之后，应及时做好安全记录和报告，记录更换的具体情况和相关的安全问题，以便后续的安全工作和管理。
综上所述，进行主扇风机更换时，必须严格遵守各项安全技术措施，确保工作人员和设备的安全。
同时，还应加强安全培训，提高工作人员的安全意识和技能水平，以确保更换过程的安全进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主通风机及高压开关柜更换
安全技术措施
.6 .8
措施审批
编 写 :
审核:
机 电 部:
技 术 部:
安 监 处:
通防副总:
机电副总:
总工程师:
机电矿长:
审批意见:
说明
我矿于 12月25在主扇风机房安装主扇风机两台、11台高压开关柜,主要技术参数如下:
1#扇风机
通风机
异步电动机
电控设备
额定电压:10000V
电机转速:741/min
cosФ:0.82
电机重量:5300㎏
防爆合格证编号:
CME01022886
厂家:
佳木斯电机厂
出厂编号:
F03G-0347-02
出厂日期:
6月
2＃高压进线柜:GG.1AZF.07
额定电压:10KV
额定电流:75A
控制电压:AC220V
出厂编号:11786
一、矿成立更换主扇风机领导小组
组 长:
副组长:
成 员:
二、机电部成立更换主扇风机领导小组
组 长:
副组长:
成 员:
三、施工内容
1、更换11台高压开关柜
2、更换1#、2#主扇风机
3、施工扩散器
四、施工地点
主扇风机房
五．施工时间
年 月 日~ 年 月 日
六．施工组织
项目负责人:
技术负责人:
施工负责人:
安全负责人:
2
21
手电钻
台
2
22
电锤
台
1
23
喷灯
只
1
24
摇表
块
1
25
万用表
块
2
26
接地摇表
块
1
27
砂轮机
台
1
28
帆布
800×800
块
8
29
风镐
把
4
30
切割锯
台
2
3、提前组织有关单位、施工人员及厂家人员进行图纸会审。
4、提前组织有关单位及人员查看图纸和现场,弄清原来机房施工设施、设备、供电线路等布置情况,交待好施工任务以及各分工范围。
避雷器柜:
GG.1AZF.54
额定电压:10KV
控制电压:AC220V
出厂编号:11781
电机开关柜:
GG.1AZF.07 2台
额定电压:10KV
额定电流:30A
控制电压:AC220V
出厂编号:11060(11061)
联络:GG.1AZF
厂家:北京高压开关厂
出厂日期: 10月
2#扇风机
通风机
异步电动机
21、根据新扇风机的尺寸,将扇风机的西墙扩大。
22、提前将两台主扇风机在货场进行试装。
八、施工方法
(一)高压开关柜更换
先更换Ⅱ段高压开关柜,后更换Ⅰ段高压开关柜
1、主通风机1＃运行,低压1＃所用变压器运行,停10kV联络开关,停2＃进线;
18、提前按图纸将新高压开关柜运到风井变电所墙外,不影响旧高压开关柜向外运输,同时做好高压开关柜的防护和保护工作,防止磕碰。
19、提前将变电所西门拆除,及时清理干净施工现场利于高压开关柜运输。没有恢复以前要做好安全防卫工作,同时做好洞口处防鼠及小动物进入的措施。
20、提前将新高压开关柜、电动机严格按照标准进行电气试验。
11、提前联系好机电处、通防处,派人到矿指导扇风机、高压开关柜的更换工作。
12、提前准备好主扇单风机运行期间抢险预案。
13、风机到货后进行全面检查,对照图纸校核各种数据。
14、风机出厂前进行试运转。
15、提前与救护队联系作好应急准备。
16、提前将Ⅰ、Ⅱ段高压开关柜检查、维修一遍,确保供电可靠性。
17、仔细核对新旧高压开关柜尺寸,变电所现场情况。
避雷器柜:
GG.1AZF.54
额定电压:10KV
控制电压:AC220V
出厂编号:11785
电机开关柜:
GG.1AZF.07 2台
额定电压:10KV
额定电流:30A
控制电压:AC220V
出厂编号:11062(11063
随着生产的延续和巷道延伸,该主扇风机已不能满足生产用风的需要,经我公司与集团公司重新设计计算,将原扇风机更换为:BD-II-10-NO30型,高压开关柜更换为KGS1型。
5、提前通知高压开关柜、风机和监控系统厂家在更换风机之前到现场指导安装调试。
6、提前安排好旧扇风机的存放场地并清理干净以备存放换下来的扇风机。
7、将新扇风机和开关柜以及相应附件运至距施工现场最近且不妨碍施工处。
8、绘制出施工进度表。
9、提前做好旧扇风机的性能测试。
10、提前对主扇风机有关供电线路及控制线路进行检查。
由于通风机是矿井”肺脏”,风机及高压开关柜更换时间的长短直接影响到矿井安全,而且安装的质量直接关系到矿井的通风能力和稳定性、经济性,只有好的安装质量才能保证风机的工况处于经济运行状态,保证风机的安全可靠运行。为保证此工程的顺利施工以及取得较好的安装质量,特编制本措施。所有参加施工人员必须认真学习、讨论,签字后方可参加施工。
电控设备
设备型号:
BDK-8-NO24
防爆合格证:
52025－98
风量:
3300-10500 m3/min
静压:970－3210Pa
介质密度:㎏/ m3
转速:741/min
绝缘等级:F
防爆等级:dI
厂家:燕京扇风机厂
出厂编号:0309082B
出厂日期:
7月
电机型号:
YBF560S1-8
额定功率:
2×250KW
额定电压:10000V
电机转速:741/min
cosФ:0.82
电机重量:5300㎏
防爆合格证编号:
CME01022886
厂家:
佳木斯电机厂
出厂编号:
F03G-0347-01
出厂日期:
6月
1＃高压进线柜:GG.1AZF.07
额定电压:10KV
额定电流:75A
控制电压:AC220V
出厂编号:11780
设备型号:
BDK-8-NO24
防爆合格证:
52025－98
风量:
3300-10500 m3/min
静压:970－3210Pa
介质密度:㎏/ m3
转速:741/min
绝缘等级:F
防爆等级:dI
厂家:燕京扇风机厂
出厂编号:0309082A
出厂日期:
7月
电机型号:
YBF560S1-8
额定功率:
2×250KW
台
各2
5
千斤顶
10T, 32T
台
各1
6
电焊机
BX-500A
台
2
7
台钻
台
2
8
氧气,乙炔
套
2
9
行灯
套
4
10
水平尺
个
4
11
线坠
个
6
12
扳手
18〞12〞10〞
把
各4
13
管钳
1200,900,600
把
各2
14
台虎钳
台
1
15
压力钳
把
1
16
压接钳
把
1
17
试验设备
套
1
18
汽车吊
16T
辆
1
19
运输汽车
辆
1
20
磨光机
台
施工单位:
七．施工前准备
1、施工人员准备
本次施工分三班制进行,计划投入施工人员 30名,其中电气焊工3名,电工8名,机修工 19名。
2、施工机具的准备
根据施工的具体情况,需要配备的设备机具见施工机具一览表
施工机具一览表
序号
名称
规格型号
单位
数量
备注
1
水平仪
架
1
2
经纬仪
架
1
3
框式水平仪
台
2
4
手拉葫芦
2T,5T,10T,20T
