近红外在线水分仪
红外在线水分测量仪的使用 水分测量仪操作规程
红外在线水分测量仪的使用水分测量仪操作规程了解这些，可更好的使用红外在线水分测量仪：红外在线水分测量仪是综合了红外技术和计算机技术的光、机电一体化系统，当今水分仪技术和计算机技术的进展为红外了解这些，可更好的使用红外在线水分测量仪：红外在线水分测量仪是综合了红外技术和计算机技术的光、机电一体化系统，当今水分仪技术和计算机技术的进展为红外在线水分测量仪技术的进展带来了前所未有的机遇和挑战。
仪器接受全白光技术，无需吹扫装置，不受环境影响；4—20mA 电流模拟量输出，超大LED显视屏，示数黑暗中清楚可见，操作简单快捷。
检测信号可以穿透物料表面 1.2mm下进行测量；无需吹扫装置，不受环境影响，操作简单快捷；实时动态测量确保仪器测量稳定性。
接受非接触式微波测量技术。
此外，陶瓷片（测量面积）需要一直被物料覆盖。
水分测定仪基于精准明确的高频测量原理，可以直接高辨别率，数字显示测量值。
由于物料的表面水和附着水的介电常数大，所以稳定平稳的物料密度下的水份含量可以被精准测量。
通过内置的阻尼器来稳定由于物料密度的变化引起的测量值波动，温度引起的测量值波动可以由传感器自动补偿。
为了能更好地使用仪器，在使用红外在线水分测量仪前需要对其有确定的了解。
下面我们就来说说它有哪些优势。
红外在线水分测量仪的优点如下：1、原理简单，技术先进—红外在线水分测量仪接受了原光照射物料，这样就使100%的红外线都照射到了物料。
2、穿透性极强—可以测量到被测物料表面以下1—2mm深度的水分含量，这样更能反应物料的真实的含水量，而且更精准。
3、防水性强—密封性好，防止电子元件受潮。
4、传感器外部撒热本领极强—传感器外部接受螺纹状设计，加添了表面积，让温度快速散去。
5、防震动—传感器接受了两块固定的反光镜，它不会随传感器抖动，可以测量出振动幅度比较大的物料水分含量。
6、具有超限报警模块—只要我们对设备进行设置一下，那么当水分过高过低或者是没有物料时，它就会发出报警信号，保证了红外在线水分测量仪对水分掌控的质量。

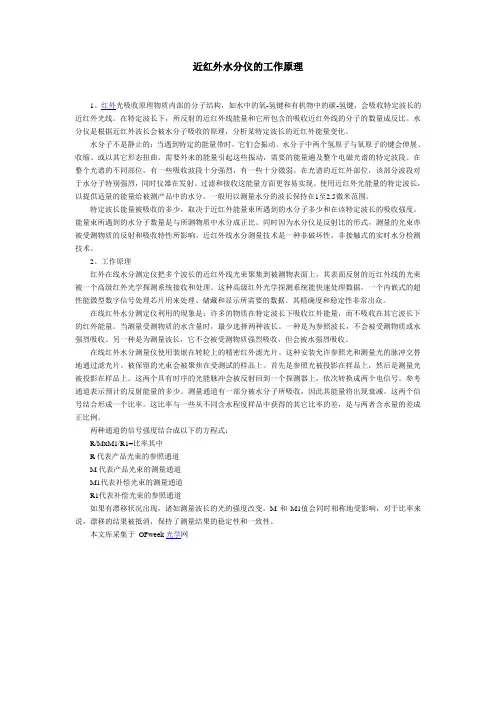

近红外水分仪的工作原理
近红外水分仪的工作原理1、红外光吸收原理物质内部的分子结构，如水中的氧-氢键和有机物中的碳-氢键，会吸收特定波长的近红外光线。
在特定波长下，所反射的近红外线能量和它所包含的吸收近红外线的分子的数量成反比。
水分仪是根据近红外波长会被水分子吸收的原理，分析某特定波长的近红外能量变化。
水分子不是静止的：当遇到特定的能量带时，它们会振动。
水分子中两个氢原子与氧原子的键会伸展、收缩、或以其它形态扭曲。
需要外来的能量引起这些振动，需要的能量遍及整个电磁光谱的特定波段。
在整个光谱的不同部位，有一些吸收波段十分强烈，有一些十分微弱。
在光谱的近红外部位，该部分波段对于水分子特别强烈，同时仪器在发射、过滤和接收这能量方面更容易实现。
使用近红外光能量的特定波长，以提供适量的能量给被测产品中的水分。
一般用以测量水分的波长保持在1至2.5微米范围。
特定波长能量被吸收的多少，取决于近红外能量束所遇到的水分子多少和在该特定波长的吸收强度。
能量束所遇到的水分子数量是与所测物质中水分成正比。
同时因为水分仪是反射比的形式，测量的光束亦被受测物质的反射和吸收特性所影响。
近红外线水分测量技术是一种非破坏性，非接触式的实时水分检测技术。
2、工作原理红外在线水分测定仪把多个波长的近红外线光束聚集到被测物表面上，其表面反射的近红外线的光束被一个高级红外光学探测系统接收和处理。
这种高级红外光学探测系统能快速处理数据。
一个内嵌式的超性能微型数字信号处理芯片用来处理、储藏和显示所需要的数据。
其精确度和稳定性非常出众。
在线红外水分测定仪利用的现象是：许多的物质在特定波长下吸收红外能量，而不吸收在其它波长下的红外能量。
当测量受测物质的水含量时，最少选择两种波长。
一种是为参照波长，不会被受测物质或水强烈吸收。
另一种是为测量波长，它不会被受测物质强烈吸收，但会被水强烈吸收。
在线红外水分测量仪使用装嵌在转轮上的精密红外滤光片。
这种安装允许参照光和测量光的脉冲交替地通过滤光片。

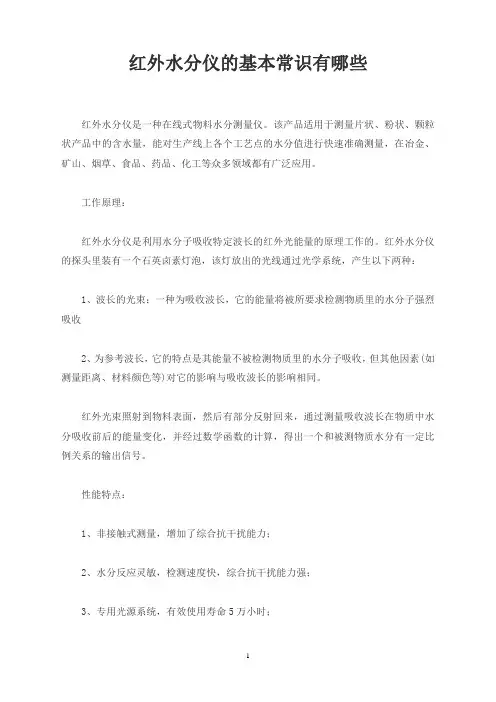

红外水分仪的基本常识有哪些
红外水分仪的基本常识有哪些红外水分仪是一种在线式物料水分测量仪。
该产品适用于测量片状、粉状、颗粒状产品中的含水量，能对生产线上各个工艺点的水分值进行快速准确测量，在冶金、矿山、烟草、食品、药品、化工等众多领域都有广泛应用。
工作原理：红外水分仪是利用水分子吸收特定波长的红外光能量的原理工作的。
红外水分仪的探头里装有一个石英卤素灯泡，该灯放出的光线通过光学系统，产生以下两种：1、波长的光束：一种为吸收波长，它的能量将被所要求检测物质里的水分子强烈吸收2、为参考波长，它的特点是其能量不被检测物质里的水分子吸收，但其他因素(如测量距离、材料颜色等)对它的影响与吸收波长的影响相同。
红外光束照射到物料表面，然后有部分反射回来，通过测量吸收波长在物质中水分吸收前后的能量变化，并经过数学函数的计算，得出一个和被测物质水分有一定比例关系的输出信号。
性能特点：1、非接触式测量，增加了综合抗干扰能力；2、水分反应灵敏，检测速度快，综合抗干扰能力强；3、专用光源系统，有效使用寿命5万小时；4、不受环境水蒸气的影响；5、不受空气污染物（如灰尘）的影响；6、不受环境温度的影响；7、不受物料高度变化的影响；8、不受物料形状变化的影响；9、不受环境光对检测结果的影响。
近红外水分仪是根据近红外波长会被水分子吸收的原理，分析某特定波长的近红外能量变化。
红外水分仪是一种在线非接触式物料水分检测仪。
本实用新型的技术方案是红外水分仪包括现有的托盘式扭力天平，其结构特点是，在所述扭力天平的上端面置有支承块或/和支承板，支承块或/和支承板上装有隔热板将扭力天平的上端面置遮盖；扭力天平的各托盘支柱上套有支柱套，各支柱套滑动穿过隔热板或/和支承块，其上端放置有料盘。
在放置被测样品的料盘周围置有档光罩。
与档光罩对应的上方置有用遮光灯罩相围，由架杆支承的红外灯源；架杆中穿有连接红外灯源的导线，并可调节其上下伸缩，安装在架板中，架板与扭力天平的外壳相固定。

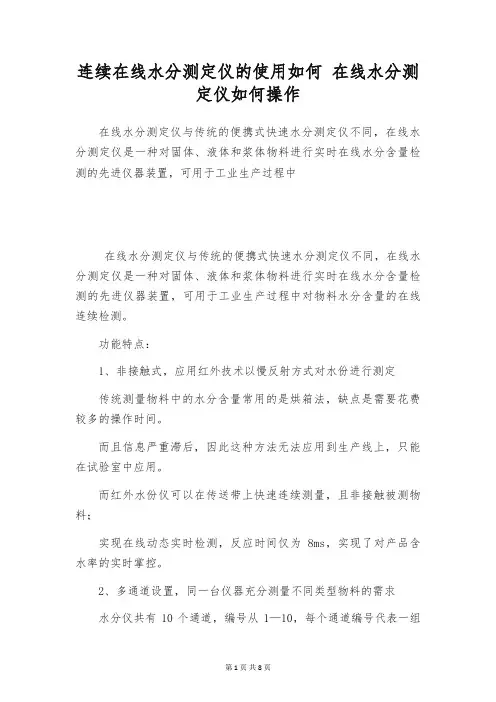

连续在线水分测定仪的使用如何 在线水分测定仪如何操作
连续在线水分测定仪的使用如何在线水分测定仪如何操作在线水分测定仪与传统的便携式快速水分测定仪不同，在线水分测定仪是一种对固体、液体和浆体物料进行实时在线水分含量检测的先进仪器装置，可用于工业生产过程中在线水分测定仪与传统的便携式快速水分测定仪不同，在线水分测定仪是一种对固体、液体和浆体物料进行实时在线水分含量检测的先进仪器装置，可用于工业生产过程中对物料水分含量的在线连续检测。
功能特点：1、非接触式，应用红外技术以慢反射方式对水份进行测定传统测量物料中的水分含量常用的是烘箱法，缺点是需要花费较多的操作时间。
而且信息严重滞后，因此这种方法无法应用到生产线上，只能在试验室中应用。
而红外水份仪可以在传送带上快速连续测量，且非接触被测物料；实现在线动态实时检测，反应时间仅为8ms，实现了对产品含水率的实时掌控。
2、多通道设置，同一台仪器充分测量不同类型物料的需求水分仪共有10个通道，编号从1—10，每个通道编号代表一组上述的通道参数，更改通道编号；即选择了不同的通道参数，以适应同一台仪器测量不同类型的物料的需求。
3、基本不受外界光变影响、具有温度自动补偿基本不受外界温度变化的影响长期稳定性好红外水份仪是接受光栅式红外水份仪，其稳定性比六光束、八光速大大提高。
平均测试精度可达0.1%—0.5%左右（视被测物料而定），充分生产工艺要求。
连续在线水分测定仪的使用说明：1、传感器安装：将传感器固定在被测物行走的上方或下方，调整传感器固定锣丝，使传感器与被测物距离≤5mm（非接触）2、传感器与主机连接：将引线一端插入主机D1插口，另一端插入传感器插口处。
3、开机前主机试机：将主机电源线接入220V交流电源（带地线），打开仪器电源开关，主机预热五分钟后；传感器探头勿与被测物接触，缓慢调整调零旋钮，使其数字为04.0（±0.2）；此后，将被测物通过传感器，显示数字为被测物水分数值。
4、误差调整：测量时如有误差，请调整校准旋钮，使其达到标准值。
红外水分测定仪原理
红外水分测定仪原理一、引言红外水分测定仪是一种常见的水分检测设备，广泛应用于食品、化工、医药等行业。
它通过红外线技术来测定样品中的水分含量，具有操作简单、快速准确等优点。
本文将介绍红外水分测定仪的原理。
二、红外线技术红外线是指波长在0.75~1000微米之间的电磁波。
它在物质中传播时会与物质发生相互作用，被物质吸收或散射。
不同物质对不同波长的红外线有不同的吸收特性，因此可以通过检测样品对不同波长的红外线吸收程度来判断样品中某种成分的含量。
三、红外水分测定仪原理1.样品制备首先需要将待检测样品制备成粉末状或颗粒状，并将其均匀铺展在检测器上。
为了保证测试结果准确可靠，需要注意样品制备过程中避免受到空气湿度和温度变化等干扰因素影响。
2.光源和检测器红外水分测定仪的光源通常采用发射红外线的加热元件，如钨丝灯、铂丝灯等。
检测器则是一种能够检测样品对红外线吸收程度的探测器，常用的有热电偶、半导体探测器等。
3.样品与红外线的相互作用当样品与红外线相互作用时，样品中含有水分的部分会吸收一定波长范围内的红外线，因此在这个波长范围内检测器会接收到较强的信号。
而不含水分或水分含量较低的部分则会对这个波长范围内的红外线吸收程度较小，因此检测器接收到的信号也较弱。
4.数据处理通过对样品中不同波长范围内接收到的信号进行比较和计算，可以得出样品中水分含量的数据。
通常采用标准曲线法来计算水分含量，即先制备一系列已知水分含量的标准样品，并对其进行测试得到各自对应波长范围内接收到的信号强度值，然后将这些值绘制成标准曲线。
在测定待检测样品时，将其对应波长范围内接收到的信号强度值代入标准曲线中计算出水分含量。
四、红外水分测定仪的优点1.操作简单：相比其他水分检测方法，红外水分测定仪不需要复杂的操作步骤和高级技能，只需将样品放置在检测器上即可进行测试。
2.快速准确：红外水分测定仪可以在短时间内完成测试，并且测试结果准确可靠。
3.适用范围广：红外水分测定仪可以用于多种样品的水分检测，包括食品、化工、医药等行业。
近红外光谱仪监测水分含量的原理
近红外光谱仪监测水分含量的原理
近红外光谱仪是一种常用于监测水分含量的仪器，其原理基于样品与近红外光的相互作用。
近红外光谱仪利用近红外光在样品中的吸收、散射和透射等特性，通过测量样品对近红外光的吸收、反射或透射来分析样品的成分和含量。
首先，近红外光谱仪通过光源产生近红外光，然后将近红外光照射到样品表面。
样品中的水分子会与近红外光发生相互作用，导致光的吸收、散射或透射发生变化。
这些变化会在光谱仪中被检测到并记录下来。
其次，光谱仪会将检测到的光谱信号转换成数字信号，然后通过与事先建立的水分含量标准曲线或者数学模型进行比对分析，从而得出样品中水分含量的测量结果。
近红外光谱仪监测水分含量的原理基于不同成分对近红外光的吸收特性不同这一基本原理。
水分子在近红外光谱区域有特定的吸收峰，因此可以通过测量样品对近红外光的吸收情况来间接推断样品中水分含量的多少。
总的来说，近红外光谱仪监测水分含量的原理是利用样品中水分分子对近红外光的吸收特性来进行定量分析，通过测量光谱信号并与标准曲线或数学模型进行比对，从而实现对水分含量的准确监测。
这种原理使得近红外光谱仪成为一种非常有效的水分含量监测工具，被广泛应用于食品、化工、制药等领域的水分含量检测和质量控制中。
红外水分测定仪原理
红外水分测定仪原理1. 引言红外水分测定仪是一种用于测量物质中水分含量的仪器。
它利用红外辐射与物质中的水分发生相互作用，从而实现对水分含量的快速、准确测量。
本文将详细介绍红外水分测定仪的基本原理。
2. 红外辐射和物质相互作用红外辐射是电磁波谱中超过可见光波长的一部分，其波长范围通常为0.75微米至1000微米。
红外辐射能够与物质中的化学键振动相互作用，这种相互作用被称为红外吸收。
物质中的化学键具有特定的振动频率，当被红外辐射激发时，它们会吸收特定频率范围内的红外光。
不同种类的化学键对应着不同的振动频率，因此它们会吸收不同波长（频率）范围内的红外光。
在液体和固体中，主要存在三种类型的振动：拉伸振动、弯曲振动和扭转振动。
其中，拉伸振动对应着较高的波数（频率），弯曲振动对应着中等的波数，而扭转振动对应着较低的波数。
当物质中存在水分时，水分分子会与物质中的化学键发生相互作用。
由于水分分子与化学键之间的相互作用导致了红外光吸收谱的变化，因此可以通过测量红外光在样品中的吸收情况来判断样品中水分含量的多少。
3. 红外水分测定仪的工作原理红外水分测定仪通常由光源、样品室、检测器和数据处理系统组成。
其工作原理如下：•步骤1：样品准备首先，需要将待测样品放置于样品室中，并确保样品处于均匀、散开状态。
为了减小背景噪声对测量结果的影响，通常还需要使用一个不含水分的参比物作为参照。
•步骤2：红外辐射照射红外光源会发出一束连续或脉冲形式的红外辐射，这束辐射经过一系列光学元件（如滤光片、反射镜等）后，最终照射到样品上。
•步骤3：红外光吸收样品中的水分分子会吸收红外辐射中特定波长范围内的光。
通过测量样品室中入射光和透射光之间的差异，可以获得样品中水分分子对红外光的吸收情况。
•步骤4：检测器测量检测器位于样品室的另一侧，用于测量透射光强度。
检测器会将透射光转换为电信号，并将其发送给数据处理系统进行处理。
•步骤5：数据处理数据处理系统会对检测器输出的信号进行放大、滤波和数字化处理。
红外水份测定仪
红外水份测定仪红外水份测定仪，是一种利用红外线技术来测定物质水份含量的设备。
它是一种快速、准确、无损、无污染的测量手段，广泛应用于煤炭、冶金、化工、食品、纸浆、药品等各个领域。
工作原理红外水份测定仪的工作原理是基于物质中水分对红外光谱吸收的特性。
水分在红外波长段（大约1300nm-2500nm）有一定的吸收峰，相对应的红外光谱有着特征性的吸收谱带。
因此，测量时直接照射样品，利用红外光谱仪测定样品中水分的吸收强度即可计算出样品中水分含量。
优点与应用红外水份测定仪相对于传统的水份检测方法具有以下的优点：1.快速：红外水份测定仪能够在几秒钟内完成一次测量，可大大提高检测效率。
2.准确：红外水份测定仪在测量过程中，无需接触样品，不会对样品造成破坏，保证了测量值的准确性。
3.无损：红外水份测定仪采用的是无损检测方式，不会对环境和人体造成危害。
4.无污染：红外水份测定仪无需在样品上施加任何试剂，不会对样品造成污染。
红外水份测定仪的应用范围非常广泛。
在煤炭行业中，该设备可以用于评估煤的品质和可利用性；在食品行业中，该设备可以用于检测食品中的水分含量，从而提高食品的品质；在化学、纸品等行业中，该设备也可以用于检测材料中的水含量。
使用注意事项红外水份测定仪虽然具有许多优点，但在使用过程中也需要注意以下事项：1.样品的制备：在进行水分检测前，必须先将样品制备好，确保样品均匀、稳定且符合检测要求。
2.检测参数的选择：在使用红外水份测定仪时，需根据不同的样品选择不同的检测参数，否则会影响测量结果的准确性。
3.仪器维护：红外水份测定仪在使用过程中，需要进行定期的维护和保养，以确保仪器的正常工作。
4.标准值的制定：由于不同的样品可能会受到不同的干扰因素影响，因此需要在使用红外水份测定仪前先制定相关的标准值，从而保证测量结果的准确性和可靠性。
总结红外水份测定仪是一种利用红外线技术来测定物质水份含量的设备。
它具有快速、准确、无损、无污染等优点，广泛应用于煤炭、冶金、化工、食品、纸浆、药品等各个领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IRPC近红外在线水分仪
1. 产品简介
IRPC近红外在线水份仪是一款红外监测系统，在冶金，烟草，食品（包括
饲料），木材，纸品加工，建材，化工，矿业，制药，能源等领域中对产品含水率及其他必要组成成分的测定. 与此同时，还可以各类涂层厚度检测及控制。
在生产加工过程中对物体的含水率进行持续的监控对于优化产品的质量是非常必要的。
EDIT在线含水率分析仪IRPC 就是用来在材料被烘干后以及混合
前后来检测物料含水率的。
被烘干的材料如果过干的话就会很快被检测和矫正。
通过持续地对材料监控来保证板材最好的质量，这种监控是在搅拌后和成型之后进行的。
EDIT在线含水率分析仪IRPC减少了运转过程中的能源消耗，并且保证了质量。
2. 工作原理
非接触在线测量系统使用了一种光学转换器和可被材料所含水分吸收的近红外NIR (near infrared) 的光源。
这意味着，被测材料越潮湿，被反射的光就
越少。
由一种卤元素灯发出的光束通过反射镜和透镜的组合被分成测量光束和参照光束。
两束光都会经过滤器过滤后排除无用的光谱范围的光。
被测材料上突出的红外线区域的那束光被保留下来。
将反射光束与参照光束对比用来判断材料含水率。
3. 产品型号
IPRC- S 标准型是用来检测产品含水率.
不受物料起伏和形状的影响，可对封闭传送方式进行检测.
a. IPRC-inox型可同时检测两到三种物质组成成分（水，脂肪，蛋白质，咖啡因，酒精…）
b. IRPC-ES型用于检测涂层厚度
４. 技术参数
测量方式•在线非接触式连续测量
量程• max. 0 - 95 % • min. 0 - 0,2 %
工作电源• 220 伏交流电- 24 伏直流电• 24 伏交流电可选工作电流• 4/20 毫安
测量时间• 100 毫秒
精确度• +/- 0,01 %
吸收功率• max. 45 VA
显示模式• 0,01 %
检测方式•近红外反射式
技术原理• 3到6个反射滤波器
探头•不锈钢全天候
重量• 8公斤
防护等级• IP66
模拟输出• 2 x 4/20 毫安, • 500 欧姆maxi.
工作温度•最高40 摄氏度, 如加装冷却板可达到100 摄氏度
输出• RS 232 ou RS 485 双向
测量距离/面积• 300 mm/50 mm2
可测物资•含水率/脂肪/蛋白质/酒精/咖啡因/涂层厚度…
校准•传输样本测量值
•样本选择
•校准系数
•校准曲线
可选•直线滑道系统
•环形滑道系统
•皮带采样系统
•实验室支架
•激光物体通过探测器•蓝宝石探测窗
•外接LCD显示屏。
