人教版九年级物理全册电路、电流、电压、电阻和欧姆定律 专题练习题 含答案
人教版九年级物理全册电路、电流、电压、电阻和欧姆定律专题练习题一、填空题1．如图所示，用餐巾纸摩擦吸管可以使其带电，这是_____________现象；现用另一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明：它们带的是______(填“同种”或“异种”)电荷。
2．教室里的所有照明灯之间是____联的，当教室里多开了一盏照明灯时，干路上的电流大小将_______(填“变大”“不变”或“变小”)。
3．如图所示的电路，当开关S闭合后，电流表测量的是通过____(填“电源”“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，电流表的示数为________A。
4．如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A，则电阻R1＝____Ω，R2＝____Ω。
5．在如图所示的电路中，两只电流表的规格相同，都有两个量程(0～0.6A以及0～3A)，且R1＝R2，闭合开关S，电阻R1、R2及R3均有电流流过，两只电流表的指针偏转角度相同，则通过电流表A1的电流是通过电流表A2电流的____倍，R1∶R2∶R3＝________________．6．如图所示是自动测定油箱内油量的原理图，O为杠杆支点，油量表是由量程为0～0.6A 的电流表改装而成的，R0阻值为10Ω，电源电压为3V，R x是规格为“20Ω1A”的滑动变阻器，当R x的滑片处于最上端时，电路中的电流为____A，此时油量表标示为0，当油面上升时，电路中的电阻将_______，电流将_______(以上两空均填“增大”或“减小”)。
7．在相距100km的甲、乙两地间沿直线架设两条输电线。
输电线的电阻与其长度成正比。
若输电线在某处发生了短路，为确定短路位置，在甲、乙两地的检修人员用输出电压相同且不变的电源和电流表做成如图所示的测量仪，并分别进行了如下测量：将测量仪连接ab时，电流表的示数为0.3A；将测量仪连接cd时，电流表的示数为1.2A。
由此可判断短路位置离甲地的距离为____km。
二、选择题8．小明将六种不同物品分成a、b两组，其中a组有陶瓷片、玻璃砖、塑料棒；b组有铜块、铅笔芯、盐水，这样分组依据的物理属性是()A．硬度B．导电性C．密度D．磁性9．如图所示，实验中的女生长发上扬。
下列选项中，不属于保证该实验成功的必要条件是()A．金属球壳必须带电B．身体必须直接接触金属球壳C．身体必须与金属球壳不断摩擦D．身体与大地之间必须用绝缘材料隔离10．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表11．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列分析正确的是()A．换气扇和照明灯不能同时工作B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过他们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等12．某同学观察他家里的电动自行车后发现：不管捏紧左边还是右边的车闸，车尾的一盏刹车指示灯均会亮起，而拨动扶手旁向左或向右的转向开关时，车尾只有对应一侧的转向指示灯会亮起，下列指示灯的示意图合理的是()13．电动自行车两刹车手柄中各有一只开关S1和S2。
在行驶中用任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作。
以下电路符合要求的是()14．为避免超高车辆闯入隧道造成事故，小明设计了警示电路，使用时闭合开关S。
导线EF装置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯L亮且电动机转动放下栏杆，灯和电动机中，即使其中之一断路，另一个也能正常工作，下列电路中符合要求的是()15．在如图所示的电路连接中，下列说法正确的是()A．灯泡L1和L2并联，电流表测的是L1支路的电流B．灯泡L1和L2并联，电压表测的是电源电压C．灯泡L1和L2串联，电压表测的是L2的电压D．灯泡L1和L2串联，电压表测的是L1的电压16．(多选)如图所示，是一个能吹冷风、温风、热风的电吹风的简化电路。
其中M是电动机，通电后能吹风，R1、R2是阻值相等的发热电阻丝，通电后能发热。
电吹风接通电源且开关S闭合后()A．若闭合S1、S2，则吹出的是冷风B．若闭合S1、S2，则吹出的是热风C．若闭合S1或S2，则吹出的是温风D．若断开S1、S2，则吹出的是温风17．(一根长1m的导线，电阻为R。
先把它剪去一半，再将剩下的一半拉长到1m，此时它的电阻()A．大于R B．等于R C．小于R D．因条件不足，无法判断其变化18．如图所示，已知电源电压为3V，当闭合开关后发现电压表的读数为3V，可能出现的故障是()A．灯L2断路B．灯L1断路C．灯L2短路D．开关接触不良19．如图所示的电路，电源电压为3V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3V，产生这一现象的原因可能是()A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路20．在许多实验中，闭合开关前常将滑动变阻器的滑片调到阻值最大端，这样做能起到保护电路的作用，其原因是闭合开关后()A．通过电路的电流最小B．变阻器两端电压最小C．变阻器电阻发热最大D．电源两端的电压最小21．(多选)如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻R x阻值的电路是()22．在如图所示的电路中，电源电压保持不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是()A．灯泡L变暗B．电压表示数不变C．电路的总电阻减小D．电流表示数逐渐变大23．如图所示的电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P由左端向右移到中点的过程中，下列判断正确的是()A．电压表V和电流表A1、A2的示数都变大B．电流表A2示数变大，电流表A1和电压表V示数不变C．电流表A1示数变大，电流表A2和电压表V示数不变D．若将电源正负极颠倒，电流表A2的示数总比A1的大24．压敏电阻的阻值是随所受压力的增大而减小的。
小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示示数增大。
以下电路不符合要求的是()25．如图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5 V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示。
若闭合开关S()A．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5VD．此电路允许的最高环境温度为60℃三、实验探究题26．物理兴趣小组在“探究水果电池电压”的实验中：小明用铜片和锌片作为电极插入较小的柠檬制成了一个水果电池，如图所示；小华用铜片和铝片插入较小的柠檬也制成了一个水果电池。
他们分别连通相同的音乐芯片，小华的芯片比小明的芯片声音要响一些。
由此他们作出如下猜想：猜想一：水果电池电压可能与水果的大小有关。
猜想二：水果电池电压可能与电极的材料有关。
(1)为了验证猜想一，小明用同一个柠檬制成水果电池，沿着电极插入的方向不断慢慢地切去外侧的部分柠檬，分别测出电压，如表一所示：表一柠檬大小一个大半个半个小半个电压U/V0.800.800.780.80分析表中数据，说明猜想一是_______(填“正确”或“错误”)的。
(2)为了验证猜想二，小华用铜片作为电池的正极，分别用外形相同的锌、铝、铁等金属片作为电池的负极，将金属片电极插入柠檬，并保持_________________和___________________相同，分别测出电压，如表二所示：表二电极材料铜和锌铜和铝铜和铁电压U/V0.880.600.46分析表中数据，得到的结论是__________________________________。
(3)小明先将柠檬压在桌面上滚了几下，再做成水果电池，测出电压达到1.0V，据此请你提出一个有价值、可探究的问题：________________________________________？27．学习了电学知识后，小明对影响电阻大小的部分因素进行了进一步的探究，器材有：开关、电流表、电源(电压恒为1.5V)各一个，三根完全相同的合金丝，导线若干。
【实验过程】电路如图甲所示，将合金丝以不同方式分别接入A、B之间，闭合S后，记录的数据如下表：连接方式一根两根串联三根串联两根并联三根并联电流表读数/A0.30.2 1.2 1.8回答下列问题：(1)图乙是一根合金接入电路时电流表的读数，请将其填入表格中。
(2)导体电阻的大小跟材料、长度和横截面积的关系：①电阻的大小与长度的关系是__________________________________________________；②电阻的大小与横截面积的关系是______________________________________________(3)进行多次测量的目的是_____________________；(4)此实验也可得出电流与电阻的关系是_________________________________________。
28.在测量未知电阻R x(阻值约为150Ω)的实验中，提供的实验器材有：电源(电压3V)、滑动变阻器R(0～50Ω)、电阻箱R0(0～9999Ω)、电流表(0～0.6A)，电压表(0～3V)、开关及导线若干。
(1)小华同学设计了如图甲所示的电路，根据实验器材数据可粗略估算通过电流表的电流大小，则最大电流是_______A，最小电流是_______A，你认为小华______(填“能”或“不能”)准确测出R x的阻值。
(2)小明同学设计了图乙所示的电路进行测量，正确连接电路后，小明先将开关S拨至____，调节变阻器的滑片至某一位置，记下此时电压表的示数U1；再将开关S拨至另一位置，调节_________________，使电压表的示数恰为U1，记下电阻箱的示数为R′，则未知电阻R x 的测量值为______。
四、综合应用题29．在如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω，现将两个电流表A1、A2分别串接在电路中，向左移动滑动变阻器R2的滑片P，每次移动滑片P，均使滑动变阻器R2连入电路的电阻减少相同的阻值，两个电流表的示数如下表所示：滑片P移动的次序电流表A1的示数/A电流表A2的示数/A10.60.920.6 1.030.6 1.240.6 1.8(1)求电源电压U。

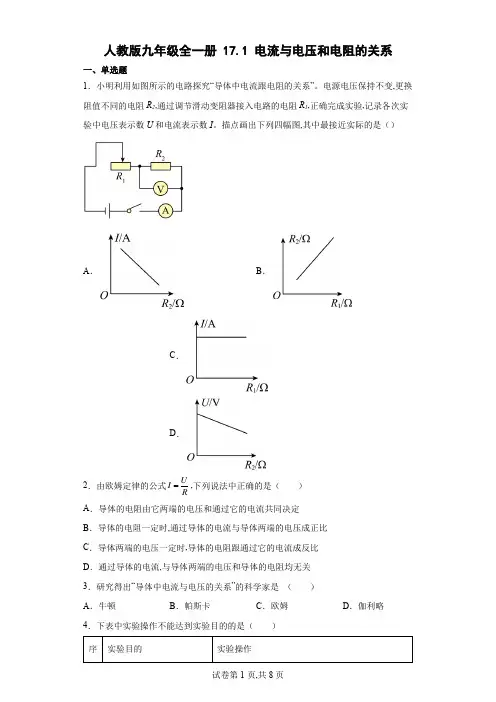

人教版九年级物理全一册 电流与电压和电阻的关系(含答案)
人教版九年级全一册 17.1 电流与电压和电阻的关系一、单选题1．小明利用如图所示的电路探究“导体中电流跟电阻的关系”。
电源电压保持不变,更换阻值不同的电阻R2,通过调节滑动变阻器接入电路的电阻R1,正确完成实验,记录各次实验中电压表示数U和电流表示数I。
描点画出下列四幅图,其中最接近实际的是（）A．B．C．D．2．由欧姆定律的公式UIR,下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．导体的电阻一定时,通过导体的电流与导体两端的电压成正比C．导体两端的电压一定时,导体的电阻跟通过它的电流成反比D．通过导体的电流,与导体两端的电压和导体的电阻均无关3．研究得出“导体中电流与电压的关系”的科学家是（）A．牛顿B．帕斯卡C．欧姆D．伽利略4．下表中实验操作不能达到实验目的的是（）A．①B．①C．①D．①5．利用如图甲所示的电路探究电流和电阻的关系,电源电压保持3V不变,分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路,按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象,则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时,通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0~25ΩD．将R从5Ω换成10Ω后,应将滑片向右移6．研究电流与电压关系时,用如图所示的电路,要求“保持电阻不变”,在进行“保持电阻不变”这一步骤时,实验要求是（）A．保持'R的滑片位置不动B．保持R的电压不变C．保持R不变,调节'R的滑片到不同位置D．保持电路中的电流不变7．经历了“探究导体中电流与电压的关系”的实验,你认为下列说法中正确的是（）A．可得出初步结论：某导体两端的电压与通过导体的电流成正比B．导体中的电流与该导体两端的电压及导体种类无关C．在设计实验数据记录表时,项目栏应有电阻一项D．该实验需要更换不同导体种类进行多次实验8．小明同学用控制变量法探究“电流跟电阻的关系”,电路如图所示。
人教版九年级物理第17章《欧姆定律》单元测试题(含答案)
九年级物理第17章《欧姆定律》测试题一、选择题(本题共10小题，每小题4分，共40分)1．小刚用如图所示电路探究“一段电路中电流跟电阻的关系”。
在此实验过程中，当A、B 两点间的电阻由5 Ω更换为10 Ω后，为了探究上述问题，他应该采取的唯一操作是( )A.保持变阻器滑片不动B．将变阻器滑片适当向左移动C．将变阻器滑片适当向右移动D．适当增加电池的节数2．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是()A．R1＞R2B．R1＝R2C．R1＜R2D．无法确定3．教室内装有多盏电灯，每多开一盏电灯，则教室内电路的( )A．总电流增大B．总电压增大C．总电阻增大D．总电压、总电流都不变4．在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大。
该电路中可能出现的故障是( )A．电阻R短路B．电阻R断路C．灯L短路D．灯L断路5．科技节上开展电路设计活动，要求同时满足两个条件：①电路包含电源、开关、导线、两个电阻；②通过两个电阻的电流相等。
小柯设计的如图所示的电路中符合要求的是()A．只有甲符合B．只有乙符合C．甲、乙都符合D．甲、乙都不符合6．如图所示，R1是定值电阻，R2是滑动变阻器，电源电压保持不变，则以下说法正确的是( )A．R1与R2串联B.电压表只测R1两端的电压C．当P向b滑动时，电压表示数不变，电流表A2示数不变D．当P向b滑动时，两个电流表的示数都变小7．如图所示，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5 A，电压表的示数为6 V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3 A，则( )A.R1＝8 Ω B．R2＝8 ΩC．R1＝20 Ω D．R2＝20 Ω8．甲、乙两地相距30 km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线的电阻与其长度成正比，现输电线在某处发生了短路，为确定短路位置，甲地检修员先用如图所示的测量仪接入AB时，电流表的示数为0.2 A，乙地检修员再用相同的测量仪接入CD时，电流表的示数为0.3 A，则短路位置离甲地( )A．18 km B．15 km C．12 km D．10 km9．某同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
人教版九年级物理全册第十七章《欧姆定律》测试卷 含答案
人教版九年级物理全册第十七章《欧姆定律》测试卷一、单选题(共15小题)1.一个定值电阻两端电压由2 V 增大到4 V 时，通过该电阻的电流增加了0.1 A ，若将该电阻接到10 V 电源上，则通过它的电流是( ) A ． 0.3 A B ． 0.4 AC ． 0.6 AD ． 0.5 A2.若R 0是已知阻值的定值电阻，滑动变阻器铭牌磨损，导致阻值未知，则利用下列电路图不能够准确测出未知电阻Rx 阻值的是( )A ．B ．C ．D ．3.从欧姆定律可以导出公式R ＝，下列说法正确的是( )A ． 当电压增大2倍时，电阻R 增大2倍B ． 当电流强度增大2倍时，电阻R 减小为二分之一C ． 当电压为零时，电阻R 值不为零D ． 当电压为零时，电阻R 也为零4.如图是自动测量油箱的油量装置图．其中R ′是定值电阻，R 是弧形变阻器，它的金属滑片与是金属杠杆的一端，下列判断正确的是( )A ． 油量表是电压表改装而成的B ．R 和R ′是并联的C ． 油位越高，通过R 的电流越大D ． 油位越低，R 两端的电压越小5.关于电流、电压和电阻，下列说法正确的是( ) A ． 只要将导体连入电路，电路中就有电流 B ． 导体中通过的电流越大，它的电阻越小 C ． 有电流通过的小灯泡，其两端不一定有电压 D ． 导体两端电压越大，通过该导体的电流就越大6.为实验室制作一个电铃电路，现有器材：一个12 V 的电源，一个“6 V 1 A”的电铃、若干导线，要使电路中的电铃正常工作，至少还需要( ) A ． 串联一个6 Ω的电阻 B ． 串联一个12 Ω的电阻C ． 并联一个6 Ω的电阻D ． 并联一个12 Ω的电阻7.电阻R 1、R 2串联在电路中，已知R 1∶R 2＝4∶1，则通过R 1、R 2的电流和它们两端的电压之比分别是( )A ． 1∶1和4∶1B ． 4∶1和1∶1C ． 1∶1和1∶4D ． 1∶4和4∶18.如图所示电路，已知电源电压为3 V ，R 2为6 Ω，当S 断开时，电流表的示数为0.3 A ，如把S 合上，电流表的示数为( )A ． 0.5 AB ． 0.75 AC ． 1 AD ． 1.5 A9.用“伏安法测电阻”的实验电路如图所示．如果考虑到安培表[即安培计]本身有一定的电阻(具有分压作用)，伏特表[即伏特计]本身也有一定的电阻(具有分流作用)，则下列判断中正确的是( )A ． 测量值等于电阻的实际值B ． 测量值小于电阻的实际值C ． 测量值大于电阻的实际值D ． 以上三种情况都有可能10.研究电流与电压、电阻的关系时，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该( )A ． 保持滑动变阻器R 2滑片的位置不变 B.保持R 1不变，调节R 2滑片到不同的适当位置C ． 保持滑动变阻器R 2两端的电压不变D ． 保持电路中电流不变11.利用伏安法测电阻的部分电路如图，关于测量误差和产生原因，说法正确的是( )A ． 测量值偏大，是由于电流表有内阻B ． 测量值偏大，是由于电压表有内阻C ． 测量值偏小，是由于电流表有内阻D ． 测量值偏小，是由于电压表有内阻12.阻值都为10 Ω的两个电阻串联后，其等效电阻为( ) A ． 5 Ω B ． 10 ΩC ． 20 ΩD ． 40 Ω13.如果在“探究电流跟电压的关系”中，按照图中的电路图连接了电路，各表的正负接线柱和量程均正确，结果会( )A．电流表被烧坏B．电压表被烧坏C．电流表示数为0 D．电压表示数为014.电阻R1和R2串联时，两电阻两端的电压U1＞U2，如果将这两个电阻并联则通过这两个电阻的电流为()A．I1＞I2 B．I1＝I2C．I1＜I2 D．不能确定15.如图所示，电源电压恒定不变，当S闭合后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是()A．灯泡亮度不变，电流表示数变大B．灯泡变亮，电流表示数变大C．灯泡变暗，电流表示数变小D．灯泡变暗，电流表示数变大二、填空题(共3小题)16.在伏安法测电阻的实验中，实验原理是__________.在实验中，连接电路时开关应________.实验时，靠改变 ________所在位置，记录几组数据，分别算出电阻，最后算出 ________作为被测电阻的阻值．17.5 Ω的电阻R1跟15 Ω的电阻R2并联起来，接在电压是6 V的电源上，通过R1的电流是________A，R2两端的电压是_______ V.18.将两个电阻串联，R1＝2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________．若将两个电阻并联，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为__________．三、实验题(共3小题)19.(1)如图1是伏安法测电阻的电路图，在图中○内填写适当的电表符号，在表旁标“＋”“－”接线柱．(2)上题中电压表、电流表的读数分别如图2甲、乙所示，则导体两端的电压是________ V，通过导体的电流是________A，此灯泡的电阻是________．(3)在“伏安法测电阻”的实验中：∶图3是某同学连接的实验电路，但电路中有一根导线连接错误，请你在连错的线上打叉并改正过来．∶若滑动变阻器滑片向右滑动，则电流表示数将________，电压表示数将________，待测电阻大小________(选填“变大”、“变小”或“不变”．)20.如图所示是研究电流跟电压、电阻关系的实验电路图，请你在“○”内填上合适的电表．表一、表二记录的是实验数据，分析表一数据可得出结论：_______________________；分析表二数据可得出结论：______________________________________________________.21.如图是伏安法测电阻的实验器材，其中电池组电压为3 V，Rx的阻值约为10 Ω左右．(1)如果电压表选择3 V的量程．那么电流表应选用__________的量程．这样做的优点是：∶________；∶以免实验时间过长，因________而影响阻值．(2)将图甲中器材连接成测定Rx阻值的实验电路(要求：滑动变阻器的滑片P处于最左端时，连入电路中的阻值最大)．(3)老师看到了他们的数据后，认为其中有一位同学的实验电路接错了．A．你认为________同学的电路接错了；B．你的判断依据是__________．(4)小明同学已将前两次实验的数据记入了正确的表中，第3次实验的电表指示如图乙所示，请将读数填入表中，并完成表中的有关计算.(5)从记录表中看出，三次实验计算所得的电阻值不完全相同，其原因是________________．四、计算题(共3小题)22.如图所示电路，电压表 V1的读数为8 V，闭合开关后 V2的读数为5 V．若电阻R1的阻值为12 Ω，求电路中的电流和R2的阻值．23.如图所示的电路中，电源电压18 V不变，灯泡L1的电阻是20 Ω，L2的电阻是5 Ω，求：(1)电路的等效电阻；(2)干路电流．24.有两只电阻R1和R2，把他们串联后接到18 V的电源上，通过它们的电流为2 A，当它们并联接在同一电源上时，总电流为9 A，求R1和R2的阻值．答案解析1.【答案】D【解析】因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，电阻的阻值不变，因电阻两端的电压从2 V增加到4 V时，通过该电阻的电流增加了0.1 A，所以，由I＝可得：I2－I1＝－＝－＝＝0.1 A，解得：R＝20 Ω，将该电阻接到10 V电源上时通过它的电流：I＝＝＝0.5 A．故选D.2.【答案】D【解析】A项电压表可以直接测量Rx的电压，电流表可以直接测量Rx的电流，根据Rx＝，求出电阻．不符合题意．B项电压表V1可以直接测量R0的电压，R0是定值电阻，根据I0＝求出电流，电压表V2可以直接测量Rx的电压，根据串联电路电流处处相等得Ix＝I0，根据Rx＝，求出电阻．不符合题意．C项电流表A1可以直接测量R0的电流，R0是定值电阻，根据U0＝I0R0求出电压，电流表A2可以直接测量Rx的电流，根据并联电路各支路电压相等得Ux＝U0，根据Rx＝，求出电阻．不符合题意．D项电流表只能直接测量Rx的电流，电压不能直接和间接测量，无法计算电阻．符合题意．3.【答案】C【解析】公式R＝只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值，但它与两端的电压、通过的电流无关，当电压增大2倍时、当电流强度增大2倍时、当电压为零时，导体的电阻均不变．故选C.4.【答案】C【解析】图中油量表串联在电路中，是由电流表改装而成的，故A错误．由电路图可知，R和R′依次串联，电流只有一条路径，则两电阻是串联的，故B错误；油位越高，浮标上移，滑片下移，接入电路中的电阻变小，电路中的总电阻变小，由I＝可知，电路中的电流变大，即通过R的电流越大，故C正确；油位越低，浮标下移，滑片上移，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，由U＝IR可知，R′两端的电压变小，因串联电路中总电压等于各分电压之和，所以R 两端的电压越大，故D错误．5.【答案】D【解析】A项导体接入电路，如果开关没有闭合，电路没有构成通路，则电路中也没有电流，该选项错误；B项当导体两端电压一定时，导体中通过的电流越大，说明它的电阻越小，题中没有“电压一定”这个条件，该选项错误；C项电压是形成电流的首要条件，小灯泡有电流通过，则小灯泡两端一定有电压，该选项错误；D项电阻一定时，其电压越大，通过的电流越大，题中“导体、该导体”的字眼就说明了电阻一定，因此该选项正确．6.【答案】A【解析】电铃正常工作时的电压U电铃＝6 V，电流I＝1 A，因为电源电压12 V大于电铃正常工作时的电压6 V，所以，要使电铃能在12 V的电路上正常工作，必须给它串联一个电阻，故C、D错误；串联电路中各处的电流相等，串联电路中总电压等于各分电压之和，所以串联电阻两端的电压：UR＝U －U电铃＝12 V－6 V＝6 V，由I＝可得，串联电阻的阻值：R＝＝＝6 Ω，故A正确，B错误．7.【答案】A【解析】串联电路中各处的电流相等，电阻R1、R2串联在电路中时，通过它们的电流之比为1∶1，由欧姆定律得：＝＝＝.8.【答案】B【解析】当S断开时，两电阻串联，电流表测电路中的电流，由I＝可得，电路中的总电阻：R＝＝＝10 Ω，因串联电路中总电阻等于各分电阻之和，所以R1的阻值：R1＝R－R2＝10 Ω－6 Ω＝4 Ω；当S闭合时，电路为R1的简单电路，则电路中电流表的示数：I′＝＝＝0.75 A.9.【答案】B【解析】根据R＝，测量电阻时，应该测量电阻两端的实际电压和通过电阻的实际电流；而安培表实际测量的是通过待测电阻和伏特表的总电流，即电流偏大，而伏特表是与电阻并联连接，测量的电压是准确的，由R＝可知，电阻的测量值小于真实值．故选B.10.【答案】B【解析】11.【答案】A【解析】图中是安培表内接法，由于安培表的分压作用，电压测量值偏大，电流表测量值准确，根据欧姆定律I＝可知，电阻测量值偏大，等于电阻R与安培表内阻之和．故选A.12.【答案】C【解析】串联电路中总电阻等于各分电阻之和，阻值都为10 Ω的两个电阻串联后，其等效电阻：R＝R1＋R2＝10 Ω＋10 Ω＝20 Ω.13.【答案】C【解析】在此电路中，由于电压表串联在电路中，相当于电路断路，电压表测量电源电压，电流表示数接近于零．故选C.14.【答案】C【解析】电阻R1和R2串联时，因串联电路中各处的电流相等，且U1＞U2，所以，由I＝的变形式R＝可知，R1＞R2，将这两个电阻并联时，因并联电路中各支路两端的电压相等，所以，由I＝可知，I1＜I2.15.【答案】C【解析】由电路图可知，灯泡与滑动变阻器串联，电流表测电路中的电流；滑动变阻器的滑片P向右移动的过程中，接入电路的电阻变大，电路的总电阻变大；根据I＝可知，电路中的电流变小，即电流表的示数变小；灯泡变暗．故选C.16.【答案】欧姆定律或R＝断开滑片平均值【解析】17.【答案】1.26【解析】由题意可知，电阻R1与电阻R2并联，并联电路中各支路两端的电压相等，两电阻两端的电压：U1＝U2＝U＝6 V，因为I＝，通过R1的电流：I1＝＝＝1.2 A.18.【答案】1∶1 2∶11∶21∶1【解析】因为串联电路中各处的电流相等，所以两电阻串联时，通过两电阻的电流相等，即电流之比为1∶1；由I＝可得，电压U＝IR，R1、R2两端的电压之比：U1∶U2＝IR1∶IR2＝R1∶R2＝2∶1.因为并联电路中各支路两端的电压相等，所以两电阻并联时，两电阻两端的电压相等，即电压之比为1∶1；则通过两电阻的电流之比：I1∶I2＝1∶1＝R2∶R1＝1∶2.19.【答案】(1)(2)8.50.2632.7 Ω(3)∶∶变小变小不变【解析】(1)根据电流表串联在电路中，电压表并联在电阻两端，电流从电表的正接线柱流入，负接线柱流出，简称(正进负出)．(2)电压表所选量程为：0～15 V，其分度值为：0.5 V，由指针位置可知U＝8.5 V，电流表所选量程为：0～0.6 A，其分度值为：0.02 A，由指针位置可知I＝0.26 A，由I＝得R＝＝≈32.7 Ω.(3)∶在图3的实验电路中，应将连在滑动变阻器左端的导线改接在待测电阻左端的接线柱上．∶因滑动变阻器和待测电阻串联，若滑动变阻器滑片向右滑动，此时滑动变阻器阻值增大，整个电路中电流减小，待测电阻两端电压减小．而待测电阻阻值不变，因为电阻不随其两端电压和电流的改变而改变．20.【答案】在导体电阻一定时，通过导体的电流与导体两端的电压成正比在电压一定时，通过导体的电流与导体的电阻成反比【解析】(1)电压表与电阻R0并联，电流表串联在电路中；(2)表一中的电阻R＝5 Ω不变，随着导体两端的电压增大，通过导体的电流也增大，并且成倍数的增大，即在导体电阻一定时，通过导体的电流与导体两端的电压成正比；表二中的电压U＝2 V不变，当电阻增大时，通过导体的电流减小，并且成倍数的减小，即在电压一定时，通过导体的电流与导体的电阻成反比．21.【答案】(1)0～0.6 A减小误差温度(2)(3)乙电流随电压的增大而减小(4)数据如表所示；(5)电阻受温度影响，随温度升高而增大【解析】(1)电路中的最大电流：I＝＝＝0.3 A，所以电流表选择的量程为0～0.6 A；此量程分度值小，精确度高，可以减小读数时产生的误差，并且电路中电流小，减少了温度对电阻的影响；(2)电压表选0～3 V量程，电流表选0～0.6 A量程，当滑动变阻器接左上与右下两个接线柱，滑动变阻器的滑片P处于最左端时，连入电路的阻值最大；(3)伏安法测量电阻的实验中，电压表测量加在电阻两端的电压，电流表测量的是通过电阻的电流；当电阻两端电压增大，电流也应该随之增大，而乙表中的电流随电压的增大而减小，因此可以得出乙同学的电路接错了．(4)电压表量程是0～3 V，由图乙所示电压表可知，电压表分度值是0.1 V，电压表示数是2.8 V；电流表量程是0～0.6 A，由图乙所示电流表可知，电流表分度值是0.02 A，电流表示数是0.28 A；由I＝，可得电阻R3＝＝＝10 Ω；电阻阻值R＝(10 Ω＋10.4 Ω＋10 Ω)≈10.1 Ω，数据如表．(5)随着实验的进行，通电时间增长，电阻产生的热量增多，电阻温度升高，电阻阻值受温度影响，随温度升高而变大，所以三次实验计算所得的电阻值不完全相同．22.【答案】解：由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，由于串联电路中总电压等于各分电压之和，则R1两端的电压：U1＝U－U2＝8 V－5 V＝3 V，串联电路中各处的电流相等，根据欧姆定律可得，电路中的电流：I＝＝＝0.25 A，则R2的阻值：R2＝＝＝20 Ω.答：电路中的电流为0.25 A，R2的阻值为20 Ω.【解析】由电路图可知，R1与R2串联，电压表V1测电源的电压，电压表V2测R2两端的电压，根据串联电路的电压特点求出R1两端的电压，根据串联电路的电流特点和欧姆定律求出电路中的电流，再根据欧姆定律求出R2的阻值．23.【答案】解：(1)由串联电路特点可知：R＝R1＋R2＝20 Ω＋5 Ω＝25 Ω，(2)电路电流：I＝＝＝0.72 A.答：(1)它们的等效电阻是25 Ω；(2)如果电压是18 V，则电路中的电流为0.72 A.【解析】(1)由串联电路特点，求出串联电阻阻值．(2)由欧姆定律，根据公式I＝求出干路电流．24.【答案】解：串联后接到18 V的电源上，通过它们的电流为2 A，则R串＝R1＋R2＝＝＝9 Ω；并联接在同一电源上时，总电流为9 A，则并联后总电阻为R并＝＝＝2 Ω；即：＋＝；解得：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω；答：R1＝3 Ω，R2＝6 Ω或R1＝6 Ω，R2＝3 Ω.【解析】并联电路中电流的规律I＝I1＋I2，并联电路中电压的规律U＝U1＝U2，串联电路的电压规律为：U＝U1＋U2；串联电路的电流规律为：I＝I1＝I2.欧姆定律的表达式为：I＝.。
人教版初中物理九年级第十七章《欧姆定律》测试题(含答案)
人教版初中物理九年级第十七章《欧姆定律》测试题（含答案）一、单项选择题1、小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U=6V保持不变。
他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab、bc、ac 两点之间的电压为U ab=6V、U bc=0V、U ac=6V。
若电路只有一处故障，则应是（）A．灯泡L1短路1B．灯泡L1断路1C．灯泡L2短路1D．开关S断路2、如图所示，电源电压保持不变，R为定值电阻，L为小灯泡。
闭合开关S，电路正常工作。
一段时间后，两电表的示数都变大，则该电路中出现的故障可能是（）A．定值电阻R短路B．小灯泡L短路C．定值电阻R断路1D．小灯泡L断路3、在探究“导体电流与电阻关系”时，选择了5Ω、10Ω、15Ω、20Ω四个电阻进行实验，实验电路图如图所示。
下列说法正确的是（）A．闭合开关前，滑动变阻器的滑片应置于最左端B．用10Ω电阻实验，读数时的滑片位置比5Ω电阻读数时更靠左C．实验过程中移动滑片的作用是控制电阻两端的电压一定D．实验获得多组数据是为了减小实验误差4、如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是3VB．定值电阻R的阻值是60ΩC．若定值电阻R接触不良时，电流表示数为0，电压表示数为9VD．滑动变阻器的阻值范围是0-18Ω5、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变阻器，它的金属滑片P 是杠杆的一端，杠杆可绕支点O自由转动，下列说法正确的是（）A．油位越高，流过R的电流越大B．油位越高，R两端的电压越大C．R、R0在电路中是并联的D．油量表是由电流表改装而成的6、如图所示，当开关S闭合时，电阻R1与R2串联，甲、乙两表的示数之比为3：1，若甲、乙两表都是电流表，则断开开关S后，甲、乙两表的示数之比为（）A．1：2B．2：3C．3：1D．1：37、如图所示，电源电压18V，且保持不变，电流表接“0～0.6A”量程，电压表接“0～15V “量程，灯泡上标有“6V 0.5A“字样，不考虑温度对灯丝电阻的影响。
人教版物理九年级全一册第十七章 欧姆定律 测试卷 含答案
第十七章学情评估一、选择题(每题3分，共30分)1．对欧姆定律的理解，下列说法中错误的是()A．对同一导体，导体中的电流与这段导体两端的电压成正比B．在电压不变时，导体的电阻愈大，通过的电流则愈小C．在电压相同时，导体的电阻与电流成反比D．对同一导体，导体两端的电压与通过电流的比值不变2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为()A．36 ΩB．360 ΩC. 3 600 ΩD. 36 000 Ω3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。
关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是()A．I甲＝I乙B．I甲＞I乙C．U甲＜U乙D．U甲＝U乙4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。
下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是()5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是()A．I1∶I2＝1 ∶1B．I1∶I2＝1 ∶2C．U1∶U2＝1 ∶1D．U1∶U2＝2 ∶16．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。
一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是()A．L1短路B．L2短路C．L1断路D．L2断路7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中()A．电流表A2示数不变B．电流表A2示数变小C．电压表V示数变小D．电流表A1示数变大8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。
人教版九年级物理全册电路、电流、电压、电阻和欧姆定律 专题练习题 含答案
【实验过程】 电路如图甲所示，将合金丝以不同方式分别接入 A、B 之间，闭合 S 后，记录的数据如下 表：
连接方式
一根
两根串联 三根串联 两根并联
三根并联
电流表读数/A
0.3
0.2
1.2
1.8
回答下列问题：
(1)图乙是一根合金接入电路时电流表的读数，请将其填入表格中。 (2)导体电阻的大小跟材料、长度和横截面积的关系： ①电阻的大小与长度的关系是__________________________________________________； ②电阻的大小与横截面积的关系是______________________________________________
C．身体必须与金属球壳不断摩擦
D．身体与大地之间必须用绝缘材料隔离
10．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使 L1
与 L2 串联，以下做法正确的是(
)
A．a 为电流表，b 为电压表，c 为电流表
B．a 为电压表，b 为电压表，c 为电流表
C．a 为电流表，b 为电流表，c 为电压表
二、选择题
8．小明将六种不同物品分成 a、b 两组，其中 a 组有陶瓷片、玻璃砖、塑料棒；b 组有铜
块、铅笔芯、盐水，这样分组依据的物理属性是(
)
A．硬度 B．导电性 C．密度 D．磁性
9．如图所示，实验中的女生长发上扬。下列选项中，不属于保证该实验成功的必要条件
是(
)
A．金属球壳必须带电
B．身体必须直接接触金属球壳
EF 装置于隧道口上沿前方，一旦被驶来的车辆撞断，红灯 L 亮且电动机转动放下栏杆，灯
和电动机中，即使其中之一断路，另一个也能正常工作，下列电路中符合要求的是(
九年级物理(人教版)17.10欧姆定律极值的计算专题训练(含答案)
第十六章《欧姆定律》17.10欧姆定律极值的计算专题训练1．在如图所示电路中，滑动变阻器上标有“，”，电源电压恒定为。
，电流表量程为，电压表量程为，滑动变阻器滑片移动时，为保证元件工作时电路的安全，求：（1）电路中的最小电流；（2）滑动变阻器接入电路的阻值范围。
2．在如图甲所示的电路中，电源电压恒定不变，R 1的阻值为30欧，变阻器R 2上标有“20Ω，2A”字样。
将变阻器R 2的滑片P 移到某一位置后，闭合电键S ，通过R 1的电流为0.2安，电流表A 2的示数为如图乙所示。
求：（1）电源电压U ；（2）电阻R 2此时的阻值；（3）继续移动滑动变阻器R 2的滑片P ，保证所有元件正常工作，滑动变阻器的阻值范围。
（结果保留一位小数）3．如图甲所示电路，电源电压不变，为定值电阻。
闭合开关S ，将滑动变阻器的滑片P 从最右端移动到最左端的过程中，电压表和电流表的示数变化情况如图乙所示。
求：（1）R 1的阻值；（2）滑动变阻器R 2的最大阻值；（3）滑动变阻器的滑片P 在中点时，电流表的示数。
R 40Ω0.5A 6V 110ΩR =00.6A ～03V ～1R 2R4．如图所示，灯L标有“6V ；3W”字样，定值电阻，滑动变阻器的最大阻值为，当开关闭合，、断开，滑片P 滑至变阻器a 端时，灯L 恰好正常发光（假设灯丝电阻不变）。
求：（1）电源电压；（2）灯L 正常发光时的电流和电阻；（3）当、、都闭合且变阻器滑片P 滑到中点时，电路消耗的总功率。
（4）在上图中，去掉，将电压表接入原来的位置，将电源电压调为18V ，然后再闭合，，在安全用电的情况下，求出滑动电阻器接入电路的阻值范围（电流表接的是的量程，电压表接入的是15V 的量程）5．电路如图甲所示，电源电压不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，则求：（1）R 的阻值。
（2）滑动变阻器的最大阻值。
人教新版九年级物理全一册 17.2 欧姆定律 同步训练题 含答案
17.2 欧姆定律一．选择题（共11小题）1．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（）A．由R＝可知，R与U成正比B．不管U如何变化，U与I的比值不变C．由I＝可知，I与U成反比D．由R＝可知，R与U成反比2．关于欧姆定律，下列说法正确的是（）A．电阻越大，电流越小B．电压越大，电流越大C．电压为零，电阻也为零D．电阻一定时，电压越大，电流越大3．以下是对欧姆定律表达式的几种理解，其中正确的是（）A．由I＝可得R＝，表示在通过导体电流一定时，R跟导体两端电压成正比B．由I＝可得R＝，表示在导体两端电压一定时，R跟通过导体的电流成反比C．I＝表示在导体电阻一定时，通过导体的电流跟导体两端电压成正比D．I＝表示在导体两端电压一定时，通过导体的电流跟导体电阻成正比4．关于欧姆定律，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体中的电流与导体的电阻成反比C．导体中的电流与电压成正比D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍5．关于欧姆定律变形公式R＝，以下说法中正确的是（）A．导体的电阻与这段导体两端的电压成正比B．导体的电阻与这段导体的电流成反比C．电压一定时，导体中的电流越大，导体的电阻越大D．利用这个公式可以计算电阻，但是电阻和电压、电流无关6．如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电阻之比为1：4D．两灯L1与L2电阻之比为4：17．张阳在探究电阻上的电流跟两端电压的关系时，用记录的实验数据作出了如图所示的U ﹣I图象。
根据图象，下列说法中正确的是（）A．a的导体的电阻为0.1ΩB．b导体的电阻比a导体的电阻大C．b导体的电阻随电压的升高而变大D．当a导体两端电压为1V时，通过a的电流为0.1A8．如图，电源为四节干电池串联，R1＝3Ω，R2＝6Ω，当开关闭合时，电压表示数是（）A．2V B．3V C．4V D．6V9．如图所示的电路，电阻R1的阻值是20Ω．当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（）①电阻R1两端电压等于电阻R2两端电压②电阻R2的阻值12Ω③通过电阻R2的电流0.4A④电源电压是12VA．只有①②正确B．只有③④正确C．只有①③④正确D．①②③④都正确10．在“探究电流与电阻的关系”实验中，小红根据正确的测量数据绘制出电流与电阻（I ﹣R）的图象，如图所示，其中正确的是（）A．B．C．D．11．现有两个阻值不等的未知电阻R1和R2，为了判断它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）A．B．C．D．二．计算题（共11小题）12．如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：（1）电源电压；（2）滑动变阻器R1的最大阻值；（3）滑动变阻器R1的滑片在中点时，电流表的示数。
人教版九年级物理全册 第十七章 欧姆定律 练习题(含答案)
人教版九年级物理全册第十七章欧姆定律一、单选题1.图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。
闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U﹣I关系图象正确的是（）A. B. C. D.2.如右图，电源电压U不变，开关S断开与闭合时，电压表的示数之比是5:8，则电阻R1与R2的阻值之比是( )A. 3:5B. 5:3C. 5:8D. 8:53.如图甲所示电路，电源电压不变，R1为定值电阻。
闭合开关S，将滑动变阻器R2的滑片P从一端移动到另一端的过程中，其中一个电压表的示数和电流表的示数变化情况如图乙所示，则下列说法中正确的是（）A. R1的阻值是20ΩB. R2的最大阻值是30ΩC. 电源电压是6VD. 当滑片P在中点时对应的是C 点4.如图甲是某科技小组利用气敏电阻设计的汽车有害尾气排放检测电路，如图乙是气敏电阻随有害尾气浓度β变化的曲线，电源电压恒定不变，R为气敏电阻，L为指示灯。
当有害尾气浓度β增大时（）A. 电压表的示数减小，指示灯亮度增大B. 电压表的示数增大，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小5.在图所示的电路中，电源电压不变。
若将一个电流表串接在电路A、B两点中的某处。
则闭合开关后，在向右移动滑动变阻器滑片P的过程中，电压表示数与电流表示数的比值（）A. 一定变小B. 可能变小C. 一定不变D. 可能变大6.教室里装有多盏电灯，上晚自习时，我们每多开一盏电灯时，则教室电路的（）A. 总电阻增大B. 总电阻减小C. 总电压增大D. 总电流不变7.如图示电路中，电源电压不变。
闭合开关S1，再闭合开关S2（各元件均完好）。
则闭合开关S2前后，各元件变化情况描述正确的是（）A. 灯L1变暗B. 灯L2变亮C. 电压表示数变小D. 电流表示数变大8.在如图所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（）A. 灯泡变暗，电压表示数变大B. 电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变9.如图所示电路电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。
人教版九年级全一册物理《欧姆定律》高频计算题专训(附答案)
人教版九年级全一册物理17.2欧姆定律高频计算题专训计算题专辑1．如图的电路中，电源电压U=6V且保持不变，定值电阻R1=6Ω，定值电阻R2=4Ω，求：（1）只闭合S1，通过R1的电流是多大？（2）只闭合S2，R2两端的电压是多大？（3）从只闭合S2和S3的状态到只闭合S1和S3的状态，干路中的电流变化了多少？2．从执行酒驾重罚新规定以来；交警广泛使用的酒精测试仪的工作原理相当于图甲所示；电源电压恒为12V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，如图乙所示；使用前要通过调零旋钮（即滑动变阻器R1的滑片）对测试仪进行调零（酒精气体浓度为零），此时电压表的示数为9V；求：（1）当酒精气体的浓度为0时，电流表的示数为多少？（2）电压表的示数为9V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变；某驾驶员对着测试仪吹气20s，若电流表的示数达到0.3A，试通过计算判断被检测者是否酒驾？（现在国际公认的酒驾标准是0.2mg/mL≤酒精气体浓度≤0.8mg/mL）3．如图所示，电阻R1为20Ω，电源两端电压为12V。
开关S闭合后，求：(1)当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I；(2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I＇。
4．如图所示的电路中，电源电压为6V 且保持不变，2R 为滑动变阻器，1R 为定值电阻。
闭合开关S 后，滑片P 从b 端移动到a 端的过程，电压表示数U 与电流表示数I 的关系图象如图所示。
求：（1）定值电阻1R 的阻值；（2）当滑片P 在2R 中点时，电流表的示数。
5．在如图所示的电路中，1210R R ==Ω，当开关1S 断开，开关 2S 闭合时，电流表的示数为1 A ；当开关1S 、2S 均闭合时，电流表的示数为3A ；求：(1)电源电压；(2)3R 的阻值；(3)当开关1S 和2S 都断开时电流表的示数。
