电缆保护措施方案
一、工程概况
1、本工程设计起点位于保实宏电缆现状分界室，向西10m，沿道路东侧向南212m至幼儿园内，再折向西南侧后进入新建项目红线内，终点位于新建项目楼体东北侧。
2、因设计及工程需要，将原2#转角井，更改为2#三通井，但因现状井内有已敷设电缆，且施工过程中需占用原境内一部分空间。
基于施工形式，根据现场实际情况制定电缆保护方案。
二、施工步骤及保护方案
施工步骤：井内空间分隔→墙体拆除→墙体收口、抹面→清理垃圾→电缆保护→电力井改造施工。
1、井内空间分隔
在墙体拆除前，首先采用木质模板临时对空间进行分隔，确保在墙体拆除时造成对电缆的破坏。
2、墙体拆除、收口
沿井底板、侧墙、顶板一周开设若干Φ110mm洞口，完成后整体将中间墙体移除，完成后将四边墙体毛茬剔除，再进行抹灰处理，完成后再临时模板拆除，进行下一步工序。
3、电缆保护
（1）对电缆保护前首先对现状电缆进行安全检查，确认安全后再对其进行实施保护措施
（2）每根电缆用Φ110mmPVC管长方向切开后，将电缆整体包裹；
（3）管内剩余空间用棉纱或其他柔性材料填充密实；
（4）用胶带等材料在管外侧扎紧；
（5）再对电缆整体于井内现有吊架进行二次悬吊。
三、施工过程中应注意问题：
（一）土方开挖：
1、在开挖前要明确地下管线的位置，挖土方时如发现有不明管线或事先没有明确的地下管线，应及时停止操作向上级报告进行处理或保护经查明处理后方可继续施工。
2、当电缆井挖至深度大于1.5米以上时，应做好防坍塌方措施。
（二）砼施工
1、混凝土施工时下料不得随意抛浆应设置引槽下浆，以免污染环境及电缆。
2、在施工过程中使用的工具不得碰撞或敲击电缆。
（三）砌筑施工：
1、施工过程中下料时应注意安全不得随意抛设，避免砖块撞击电缆引起安全隐患。
或砌筑砂浆污染电缆。
2、砌筑工程中如要使用半块砖时，不得拿着工具对着电缆砍砖以免用力过大工具或砖块击伤电缆引起电击伤人的事故发生。
四、安全文明施工保证措施
1、为杜绝事故的发生，针对本工程特点，制定如下安全技术保证措施;
2、现场开挖过程中如遇到管道及其他障碍物时，需要及时通知监理、业主等有关单位共同处理不得私自处理，不得盲目施工。
3、现场施工机具用电线需有良好的接地及绝缘；悬挂操作规程，由专人看护专人操作。
4、移动电缆及保护电缆操作人员穿6KV绝缘鞋戴绝缘手套
5、严格执行安全生产责任制及公司规定的有关安全制度，对施工工序进行经常性检查。
强化过程监督，制止违章作业，保证施工安全。
6、必须制定安全技术措施和安全技术交底，针对具体工序有可能发生危险的预兆提出做好相应的预防措施，并在施工中认真执行以技术保安全。
7、机械及机电设备必须制定安全操作规程，并挂牌操作杜绝违章作业。
同时加强维修保养。
车辆驾驶员必须是证件齐全的正式司机。
8、加强交叉作业区的安全管理，职工进入现场必须按规定着装，戴好安全帽，开挖作业按规定要求施工，并设专人监护。
加强防火工作，施工现场不准吸烟；不准带火种及易燃物品进场；每隔5~10米应社干粉灭火器1个。
9、施工现场不得电焊、气割等。
夜间作业时必须在电缆沟四周安设足够的太阳灯，保证开挖时有足够的光线，避免错挖或超挖在有危险的地方要设红灯警示。
10、工作地点设置围栏围护工作范围，并向外悬挂“电力施工，注意安全”、“施工区间，行人勿进”警示牌。

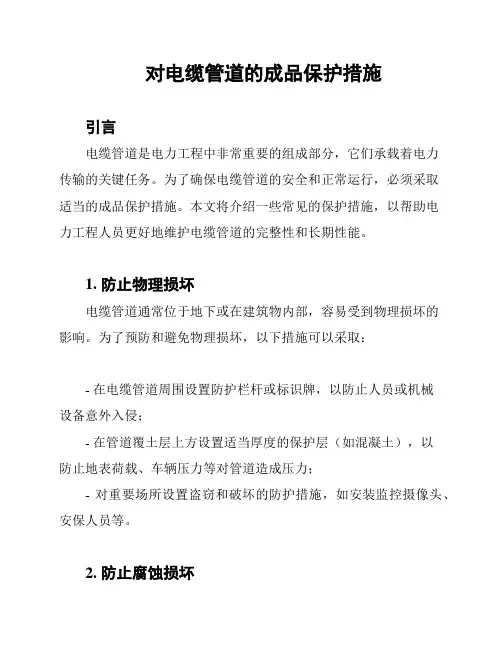

对电缆管道的成品保护措施
对电缆管道的成品保护措施引言电缆管道是电力工程中非常重要的组成部分，它们承载着电力传输的关键任务。
为了确保电缆管道的安全和正常运行，必须采取适当的成品保护措施。
本文将介绍一些常见的保护措施，以帮助电力工程人员更好地维护电缆管道的完整性和长期性能。
1. 防止物理损坏电缆管道通常位于地下或在建筑物内部，容易受到物理损坏的影响。
为了预防和避免物理损坏，以下措施可以采取：- 在电缆管道周围设置防护栏杆或标识牌，以防止人员或机械设备意外入侵；- 在管道覆土层上方设置适当厚度的保护层（如混凝土），以防止地表荷载、车辆压力等对管道造成压力；- 对重要场所设置盗窃和破坏的防护措施，如安装监控摄像头、安保人员等。
2. 防止腐蚀损坏电缆管道接触地下和建筑物内各种腐蚀性介质，容易导致管道的腐蚀和磨损。
以下是几种常见的防腐措施：- 选择合适的材料，例如优质的防腐涂层、增强材料等，以增加管道的抗腐蚀性；- 基于环境需要使用适当的腐蚀控制方法，例如阴极保护、涂覆保护、补偿电流等；- 定期检查和维护管道，清除附着物和修复任何腐蚀或磨损的区域。
3. 防止火灾和爆炸电缆管道中的电力传输可能会导致火灾和爆炸的风险。
为了减少这些风险，可以采取以下预防措施：- 安装适当的防火设备，例如火灾报警系统、自动灭火装置等；- 在电缆管道附近设置防火隔离带，以阻止火势蔓延和火源进入；- 遵循相关的安全操作规程和标准，确保电缆的安全使用和维护。
4. 管道保护维护针对电缆管道的保护措施还包括定期的维护和检查工作，以确保管道处于良好状态。
以下是一些常见的维护和检查措施：- 定期清理管道周围的杂物、垃圾，以保持管道通畅；- 检查管道的密封性，修复任何可能存在的漏水或渗漏问题；- 维护管道的支撑结构和附件，确保其稳定性和完整性。
结论对电缆管道的成品保护措施是确保电力传输系统安全运行的关键要素。
通过采取适当的物理防护、防腐蚀、防火和维护措施，可以延长管道的使用寿命，并减少潜在的损坏和故障风险。
电缆,光缆施工保护措施,
电缆和光缆的施工保护措施包括以下方面：
施工前的保护措施：
区分电缆和光缆的类型和规格，选择正确的施工工具和设备。
在施工区域内设置明显的警告标志，确保施工区域的安全。
清除施工区域内的障碍物和垃圾，确保施工的通道畅通。
电缆的施工保护措施：
避免过度弯曲或扭折电缆，以免损坏其内部的导线和绝缘层。
在电缆穿过墙壁或楼板时，使用保护套管来保护电缆不受损伤。
避免在有腐蚀性气体的环境中敷设电缆，以免腐蚀损伤电缆。
在敷设电缆时，要保持其自然弯曲，以免造成过度应力或损坏。
光缆的施工保护措施：
光缆的金属护层和金属加强芯在接头处相邻光缆间不作电气连通以减小积累段长度。
在接近交流电气化铁道的地段，当进行光缆施工或检修时，应将光缆的金属护套与加强芯作临时接地处理，以保证人身安全。
通过地电位升高区域时，光缆的金属护套与加强芯等金属构件不作接地处理。
在光缆通信线路与高压电力线路、交流电气化铁道、发电厂或变电站的地线网、高压电力线杆塔的接地装置等强电设施接近时，其具体的隔距可根据设计决定。
在不影响中继站供电的条件下，调整强电影响地段内的远供段组成，以缩短影响积累段的长度。
增加光缆PE外护层的厚度。
请注意，以上只是电缆和光缆的施工保护措施的一部分内容，仅供参考。
在实际应用中，还需要根据具体的设计和要求进行详细的规定和操作。
电缆电缆整改措施(共4篇)
电缆电缆整改措施〔共4篇〕第1篇：电缆的保护措施电缆的保护措施1、加强电钳工的教育培训，制定全面精细的电器设备包机制度，尤其是电缆管理。
严格电缆的上下压接线盒的操作工艺。
谁制作，谁维护，应挂牌留名。
严格巡回检查制度：接线防爆情况、是否有温升、悬挂是否符合要求等，都应详细检查，做好记录。
2、电缆短路。
造成铠装电缆放炮故障的主要原因：①在制作电缆头时，由于三叉处绝缘受伤或绝缘处理不当、工艺不符合质量要求，经常在电缆三叉处发生短路事故。
注意处理好三叉的绝缘，不允许让纤维材料从三叉处直通外部空气，从而防止由于毛细管作用让潮气进入，破坏三叉口的绝缘强度。
②电缆铠装钢带裂口、铅包裂纹，由此进入潮气，使绝缘破坏而造成短路事故。
主要考前须知有：电缆落地，直承受机械损伤；在搬运或敷设过程中，电缆弯曲半径过小。
③铝芯电缆和铜芯电缆之间的连接头，由于压接工艺不当，接头质量不符合要求，是接头处接触电阻过大，部分升温过高，从而造成电缆短路事故。
④存放时间较长的或没有使用的电缆的两个接头没有铅封，在制作电缆头时又没有将已经受潮的部分截掉，或者截掉的长度不够，从而造成短路。
对于矿用井下橡胶电缆，造成短路故障的主要原因是机械损伤。
3、漏电接地故障。
造成动力低压电缆一相漏电接地的原因，除机械损伤、电缆与设备的连接头毛刺与外壳连接、线头脱落接外壳、等原因外，电缆网路中的鸡爪子、羊尾巴接头是造成电缆漏电接地的常见因素。
4、电缆短线故障。
主要原因是斜巷运输中电缆被所拉的物件挂住拉断。
这就要求队组在安排运输任务时，平安操作措施内容必须对现场工作环境进展充分说明，尤其时巷道的上下、宽度进展事前测量，对所运输的设备体积和巷道进展比对，对拐弯处的半径及轨道和巷帮距心中有数，并对轨道运输的设备捆扎结实。
5、电缆着火根本上都是由于短路故障引起。
因此，防止这种故障发生的措施，首先是防止发生短路故障，其次是发生短路故障以后，应保证保护装置可靠地动作，迅速切断故障线路电。
过路电缆防护措施
过路电缆防护措施
过路电缆防护措施主要包括以下几个方面：
1. 安装保护管道：在地下或水下铺设电缆时，可以安装保护管道来保护电缆免受外界物体的损害，如挖掘工具、动物等。
2. 定期巡检：定期巡检电缆的安全状况，发现损坏及时修复或更换，避免进一步损害。
3. 标识警示牌：在通过电缆的地方设置明显的警示牌，提醒行人和车辆注意电缆的存在，避免无意中对电缆造成破坏。
4. 加固保护：对于容易被损坏的电缆部位，可以采取加固措施，如在电缆的周围设置护栏或警示线等，防止人为破坏。
5. 做好维护保养：定期清理电缆周围的杂草和垃圾，保持干净整洁的环境，避免电缆被外界物体绊住或破坏。
6. 做好防水防潮处理：对于水下或潮湿环境中的电缆，要做好防水防潮处理，避免因潮湿导致电缆绝缘层的损坏和电气故障。
7. 做好防雷措施：对于户外暴露的电缆，要加设防雷装置，保护电缆免受雷击的危害。
8. 加强培训和宣传：加强对相关人员的培训，提高他们对电缆防护措施的认识和重要性的理解，宣传电缆防护的相关政策和法律法规，提高社会对电缆防护的重视程度。

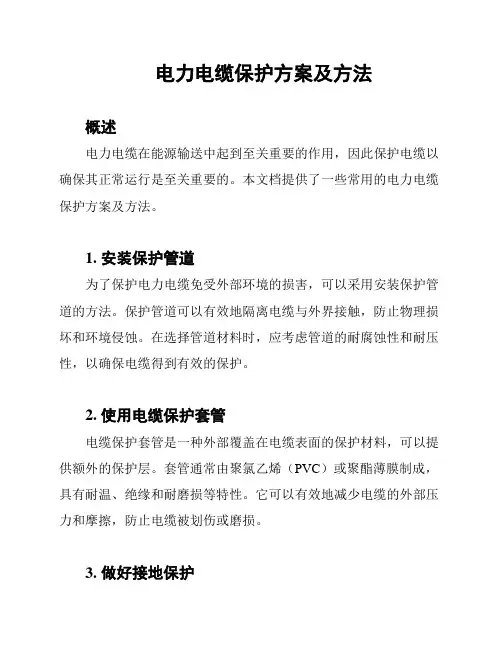

电力电缆保护方案及方法
电力电缆保护方案及方法概述电力电缆在能源输送中起到至关重要的作用，因此保护电缆以确保其正常运行是至关重要的。
本文档提供了一些常用的电力电缆保护方案及方法。
1. 安装保护管道为了保护电力电缆免受外部环境的损害，可以采用安装保护管道的方法。
保护管道可以有效地隔离电缆与外界接触，防止物理损坏和环境侵蚀。
在选择管道材料时，应考虑管道的耐腐蚀性和耐压性，以确保电缆得到有效的保护。
2. 使用电缆保护套管电缆保护套管是一种外部覆盖在电缆表面的保护材料，可以提供额外的保护层。
套管通常由聚氯乙烯（PVC）或聚酯薄膜制成，具有耐温、绝缘和耐磨损等特性。
它可以有效地减少电缆的外部压力和摩擦，防止电缆被划伤或磨损。
3. 做好接地保护接地保护是保护电力电缆的重要方法之一。
良好的接地系统可以确保电缆周围的电场分布均匀，减少电缆受到的电磁干扰。
在设计和施工过程中，应根据地质条件和电缆类型选择合适的接地方法，并确保接地系统的可靠性和稳定性。
4. 定期巡检与维护定期巡检和维护是保障电力电缆正常运行的重要环节。
通过定期检查电缆的外观和绝缘状态，及时发现并修复潜在的问题，可以防止损坏和事故的发生。
在巡检和维护过程中，应遵循相应的操作规程，并记录相关的数据和发现。
5. 做好防火措施电力电缆的防火措施至关重要，特别是在易燃、易爆的场所或环境中。
可以采用阻燃管道、防火涂料和防火隔板等措施，来减少火灾对电缆的影响。
此外，及时排查和清理周围的可燃物，也是保护电缆免受火灾威胁的重要举措。
结论以上是一些常用的电力电缆保护方案及方法。
在进行实际的电缆保护工作时，应根据具体情况选择合适的保护措施，并确保其可靠性和有效性。
保护电缆的安全和正常运行，对于能源输送和供电系统的稳定运行至关重要。
注意：本文档提供的信息仅供参考，请根据实际情况进行决策和实施。
锯断的电缆保护措施
锯断的电缆保护措施
1. 断电：首先要立即切断电源，以避免电流通过断口造成人身伤害和设备损坏。
2. 禁止触摸：切断电源后，应立即禁止任何人员接近电缆，以免触电。
3. 封锁：对于现场出现的断电缆，应该立即进行封锁，以避免其他人员误碰或继续使用。
4. 标识：对于被锯断的电缆，应该立即进行标识，以避免混淆或误用。
5. 更换：对于被锯断的电缆，应该及时更换，以避免电缆老化或其他因素导致的安全隐患。
6. 检查：对于锯断的电缆，应该进行全面的检查，以确定是否存在其他隐患或损坏。
电力电缆安全保护措施
电力电缆安全保护措施电力电缆是输送电能的重要设备，其安全保护至关重要。
本文将从电力电缆的安装、绝缘保护、接地保护和防火措施等方面，探讨电力电缆的安全保护措施。
一、安装保护1. 电缆敷设要遵循规范，保证电缆的安全可靠运行。
在电缆敷设前，应对敷设线路进行勘测，了解地下管线情况，避免与其他设施相互干扰。
同时，应选择合适的敷设方式，如埋地敷设、架空敷设或管道敷设，确保电缆不受外界环境的影响。
2. 电缆的弯曲半径应符合规定，避免过小的弯曲半径对电缆绝缘层的损坏。
在弯曲处，可采取适当的措施，如增加弯曲半径、安装弯曲保护套管等，保护电缆的绝缘层不受损。
3. 在电缆的弯曲处、槽口和穿越墙体等位置，应采取防护措施，如安装护套、护管等，保护电缆不受外界物理损伤。
二、绝缘保护1. 电缆的绝缘层是保证电缆正常运行的重要部分，应定期检测绝缘状况。
常见的检测方法有绝缘电阻测试和局部放电测试等，及时发现绝缘故障，并采取相应的维修措施。
2. 绝缘层应具备足够的绝缘强度，以抵抗电压和电流的影响。
在电缆的绝缘层上，可以加装绝缘套管、绝缘垫片等，提高绝缘层的绝缘性能。
三、接地保护1. 电缆的金属护套和接地导线应进行可靠的接地，以有效排除电缆内部的感应电压和雷电冲击。
接地电阻应符合规定的要求，可采用接地网、接地极等方式进行接地。
2. 在电缆终端处，应设置合适的接地装置，如接地盒、接地极等，确保电缆终端的安全接地。
四、防火措施1. 电缆穿越防火隔墙或隔板时，应采取防火措施，如设置防火套管或防火堵板等，防止火灾蔓延和阻隔烟气。
2. 在易燃易爆场所或重要建筑物中，应选择具有阻燃性能的电缆，以减少火灾发生的概率。
3. 定期对电缆进行维护保养，清除电缆周围的可燃物，保持电缆通道的畅通。
电力电缆的安全保护措施包括安装保护、绝缘保护、接地保护和防火措施等。
通过合理的敷设、绝缘保护、接地和防火措施，可以保证电力电缆的安全可靠运行，避免事故的发生。
因此，在电力电缆的使用和维护过程中，必须严格按照相关规范和要求进行操作，确保电力系统的安全稳定运行。
电缆保护措施
电缆保护措施
1、电缆敷设前要进行绝缘电阻的测定，合格后方可使用，并有记录，新电缆要用1000V兆欧表遥测，最低电阻值不得低于10M Ω，运行中电机遥测选用500V兆欧表，电机绝缘电阻值不得小于0.5兆欧。
2、电缆采用直埋敷设时，埋设深度不应小于0.7米，并在电缆紧邻上、下、左、右侧均匀敷设不小于100mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层，避免机械损伤和介质腐蚀。
埋地电缆路径应设方位标志。
3、塔吊的供电电缆不得拖地行走，外用电梯升降机械上、下限位置，应设置限位开关。
4、电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线，需要三相四线制配电的电缆路线必须采用五芯电缆。
五芯电缆包括淡蓝、绿/黄二种颜色绝缘芯线。
绿/黄双色芯线必须用作PE 线，严禁混用。
5、埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。
埋地电缆与其附近外电电缆和管沟的平行间距不小于2m,交叉间距不得小于1m。
6、埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤，并应远离易燃、易爆、易腐蚀场所。
电缆保护措施方案
电缆保护措施方案电缆是电力传输和配电系统中必不可少的元素。
在工业和建筑领域中，电缆通常被暴露在一些恶劣的环境条件下。
因此，来自各种因素的损伤和故障是普遍的。
为避免电缆的磨损、损坏或安全隐患，在安装和维护电缆时，需要采取必要的保护措施。
本文将介绍几种常见的电缆保护措施方案。
1. 电缆槽电缆槽是一种保护电缆的设计，一般用在建筑和工业领域中。
它们通常是由混凝土或钢板制成的长条形结构。
电缆槽有各种尺寸和形状，以适应各种电缆尺寸和布局需要。
另外，电缆槽可以通过安装盖板来防止进入灰尘、水和杂物。
2. 电缆管道电缆管道是一种更大的保护电缆的解决方案。
它们通常是由需要的材料制成（例如钢材、PVC、塑料等），并且可以供应各种尺寸和形状。
电缆管道可接受增加电缆时的需求，以满足建筑物或场地中更大的电缆需求。
有些电缆管道还具备防腐和抗紫外线的特性，可以在室内、室外和地下环境中使用。
3. 电缆桥架电缆桥架是表面安装或挂装的一个结构，旨在保护电缆，并将其与其他设备分开。
电缆桥架由钢制或铝制材料制成，并套在滑动支架上。
它们在长距离电缆布线和机房等场合中广泛应用。
4. 地下埋电缆管道地下埋电缆管道适用于需要布线到远距离地方的场合。
电缆放置在地下管道中，以保护电缆免受外界因素的干扰。
此外，这种保护措施方式使得电缆更加难以攻击和破坏。
5. 电缆被覆和护套电缆被覆和护套是使用较少的保护措施。
在这个过程中，一个额外的层添加到电缆表面中。
被覆和护套通常是一个抗磨损、防水、耐火和隔热的材料，例如锌或聚氯乙烯。
这种技术通常用于局部的电缆布线。
结论由于需要在不同的环境中运行，电缆必须接受各种保护。
本文介绍了几种常见的电缆保护措施方案。
注重电缆的保护，可以延长电缆的使用寿命，并减轻对其的维护和更换的压力。
在选择电缆保护方案时，应该考虑环境、尺寸、用途、及预算等因素。
10kV电缆保护方案
10kV电缆保护方案
简介
本文档旨在提供一种可行的10kV电缆保护方案，以确保电缆的安全运行和延长其使用寿命。
保护方案
1. 确保电缆的正确敷设：在敷设电缆时，应注意避开可能引起电缆损坏的危险区域，如建筑物基础和机械设备等。
还应避免与其他电缆和管道交叉敷设。
2. 选用合适的电缆保护套管：根据电缆的用途和环境条件，选择适当的电缆保护套管，如钢管、塑料套管或混凝土槽等。
保护套管应具有足够的强度和耐久性，以抵抗外力和外界环境的影响。
3. 定期检查和保养电缆保护系统：定期检查电缆保护套管的完整性和固定情况，并定期清理套管内的异物。
如果发现问题，及时修复或更换损坏的保护套管。
4. 防止电力过载：控制电力负载，确保电缆所承受的电压和电流在合理范围内。
避免过载情况的发生，以减少电缆的损坏风险。
5. 防止湿气和腐蚀：采取措施防止湿气和腐蚀物质对电缆的侵害，如使用密封性好的保护套管和防潮剂等。
定期检查电缆的绝缘状况，并进行必要的维修和更换工作。
6. 做好事故应急处理准备：制定应急处理预案，确保在电缆故障或事故发生时能够迅速采取措施修复和恢复供电，减少损失和停电时间。
请注意，本文档提供的保护方案仅供参考，实际应根据具体情况进行调整和实施。
为了确保电缆的安全可靠运行，请咨询专业的电力工程师或相关领域的专家。
