WNS2-1.0-YQ燃油.燃气锅炉产品设计说明书
WNS系列燃油(气)承压热水锅炉安装说明书
WNS系列燃油（气）热水锅炉安装使用说明书潺林分公司8目录一、序言 (2)二、锅炉简介 (2)三、安装说明 (3)四、使用说明 (5)五、维护和保养 (8)六、自动控制说明 (8)一、序言为了确保锅炉安全运行，保障人民和国家财产的安全，劳动部颁发了《热水锅炉安全技术监察规程》，要求热水锅炉的设计、制造、安装、使用、修理、改造都必须惯彻本规程，各级技术监督部门负责本规程的执行。
因此，使用锅炉的单位，在锅炉安装前应将锅炉出厂资料送当地主管监督部门审查备案，办理锅炉设备的使用登记手续。
二、锅炉简介<一>WNS系列锅炉为卧式、燃、三回程、湿背式火管快装锅炉。
该锅炉由锅炉本体、给水系统、出水管道及阀门、燃烧机燃烧系统、电气仪表控制系统等部件组成。
燃料通过燃烧机喷入波形炉胆燃烧，燃烧后高温烟气经回火室转向进入第一对流管束，再经前烟箱转向进入第二对流管束，传热降温后经后烟箱由烟囱排入大气。
锅炉的运行采用按程序运行的全自动电气控制系统，并设有多项安全保护和应急手动操作。
<二>性能特点：1、炉胆采用波纹炉胆结构，管板采用扳边结构，实现膨胀自补偿。
2、第一对流管束采用高效螺纹烟管，传热效果好，热效率高。
3、锅炉配用进口燃烧机，自动化程度高。
4、锅炉的自控系统采用全自动操作，从锅炉的点火至负荷调节，锅炉熄火等均实现程序控制和调节。
保护系统齐全，有熄火保护，低水位保护，超压保护等，运行安全可靠。
5、锅炉整装出厂，安装迅速。
6、锅炉的主要辅机和自控元器件，如燃烧器、电控箱、压力控制器、水处理设备等均采用性能可靠元件。
<三>出厂简况：本产品出厂时分件包装如下：1、锅炉大件：包括锅炉本体、油（气）过滤器、软接管、汽水分离器、水位电极传感器、电控箱、压力调节器、压力表等均装于锅炉本体上。
2、包装箱：出水阀、排污阀、燃烧器、安全阀。
3、选配件：烟囱、水处理设备、循环泵、油泵（按合供货）。
4、技术文件：锅炉总图、管路阀门仪表图、基础图、受压元件强度计算书、安装使用说明书、供货清单、产品质量证明书。
WNS型燃油热水锅炉产品简要说明书(doc 11页)
WNS型燃油热水锅炉产品简要说明书(doc 11页)WNS型燃油（气）热水锅炉产品说明书♦产厂房相连时,应用防火墙隔开。
♦锅炉房建筑的耐火等级和防火要求应符合《建筑设计防火规范》及《高层民用建筑设计防火规范》的要求。
♦锅炉房应采用轻屋顶，屋顶每平方米不超过120公斤，亦可在外墙开设泄爆窗口，开窗面积和泄压口不小于锅炉占地面积的10%。
泄爆处不得与聚集人多的房间和通道相邻。
♦锅炉房的正常通风是保证锅炉正常燃烧的基本条件、锅炉房应设置合适的通风口，以向锅炉提供新鲜空气，避免锅炉产生不良燃烧。
♦锅炉房的大小应充分满足锅炉及其附属设备的操作、检修维护所需要的空间♦锅炉房的地面应平整、不易燃、无积水；地基承重应满足要求。
♦锅炉房内照明及电器开关采用防爆型。
♦燃用气体燃料的锅炉房内应设置气体泄漏检测报警装置。
燃气系统燃气供应系统相对于燃油系统要简单，燃气最大的不安全因素是燃气泄漏，检漏装置可靠是燃气供应系统关键部分。
（图三）燃气供应系统原理图♦应确保整个系统良好的密封，所有管道及配件应进行2倍工作压力的压力试验，至少不小于200mbar。
♦应装置调压阀和减压阀，以确保稳定的燃气压力。
♦选择可靠的检漏装置。
♦设置点火供气分路，在点火时，用点火电磁阀和调节阀，进入少量燃气点火♦装置燃气过滤器，确保燃气洁净。
♦装置安全排放阀，确保主电磁阀不受燃气压力过高而损坏电磁阀圈，安全阀排放管要通向室外安全地方。
♦装置燃气压力高、低保护开关。
♦风压监控，防止因供风不良而导致爆燃。
热水系统♦热水系统应根据《锅炉房设计规范》等国家有关标准、规范进行设计与安装。
♦在热水系统的最高处及容易集气的位置上应装设集气装置。
♦热水循环系统必须有可靠的定压措施和循环水的膨胀装置。
热水系统应装自动补给水装置。
水处理锅炉的水质应满足中华人民共和国GB1576-2001《工业锅炉水质》的标准。
安全阀本系列锅炉选用的是全启式弹簧安全阀，安全阀应装设泄放管，泄放管应直通安全地点，并有足够的流通截面积和防冻措施，保证排泄畅通。

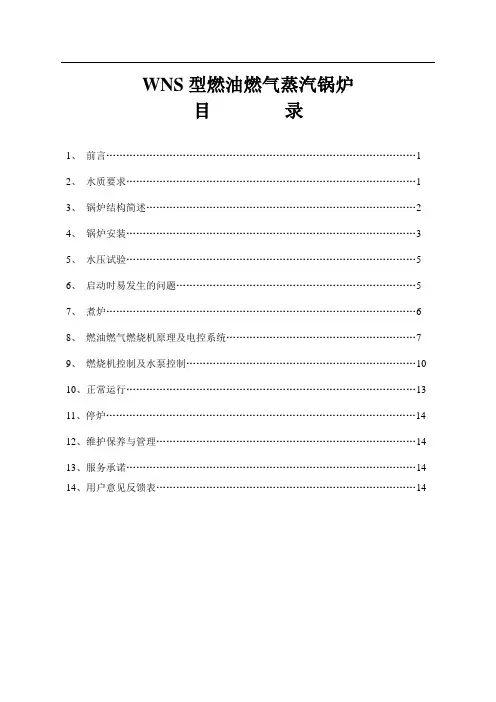

WINS型燃油燃气蒸汽锅炉使用说明书
WNS型燃油燃气蒸汽锅炉目录1、前言 (1)2、水质要求 (1)3、锅炉结构简述 (2)4、锅炉安装 (3)5、水压试验 (5)6、启动时易发生的问题 (5)7、煮炉 (6)8、燃油燃气燃烧机原理及电控系统 (7)9、燃烧机控制及水泵控制 (10)10、正常运行 (13)11、停炉 (14)12、维护保养与管理 (14)13、服务承诺 (14)14、用户意见反馈表 (14)1、前言我公司研制开发的WNS型系列燃油燃气卧式内燃湿背式三回程烟火管锅壳锅炉，安全可靠、高效节能、低碳环保，综合技术性能处于国内领先水平。
锅炉本体采用湿背式结构，成功地解决了后烟箱过热以及微正压燃烧的密封难题。
该产品具有燃烧比例调节，超温、超压和熄火保护等功能，并且具有占地面积小、升温快、出力足、热效率高等特点，锅炉烟尘排放等各项指标均符合环保要求。
该系列产品在市场上备受用户青睐，多年来得到了客户的一致好评。
WNS型系列锅炉严格按照《锅炉安全技术监察规程》及NB/T47034《工业锅炉技术条件》等有关规程、标准的要求进行设计、制造、检验与验收。
本安装使用说明书详细阐述了安装和使用方面的技术要求和操作要求及规定，供使用单位参考。
使用单位应根据本安装使用说明书及有关规程和标准要求，在锅炉安装和使用时制定相关规程和管理制度，并严格执行。
若本安装使用说明书与国家颁布的有关规程相抵触时，应以国家规程为准。
2、水质要求：该系列锅炉的给水和锅水水质应符合GB1576《工业锅炉水质》要求。
2.1采用锅外水处理的锅炉的给水水质和锅水水质应符合表2-1的规定蒸汽锅炉水质表2-1注：1）.硬度mmol/L的基本单元C（1/2Ca2+、1/2Mg2+）。
2).碱度mmol/L的基本单元C（OH-、HCO-3、1/2CO32-）。
3).当锅炉额定蒸发量大于或等于10t/h时，给水应除氧。
额定蒸发量小于10t/h的锅炉如发现局部氧腐蚀，也应采取除氧措施。

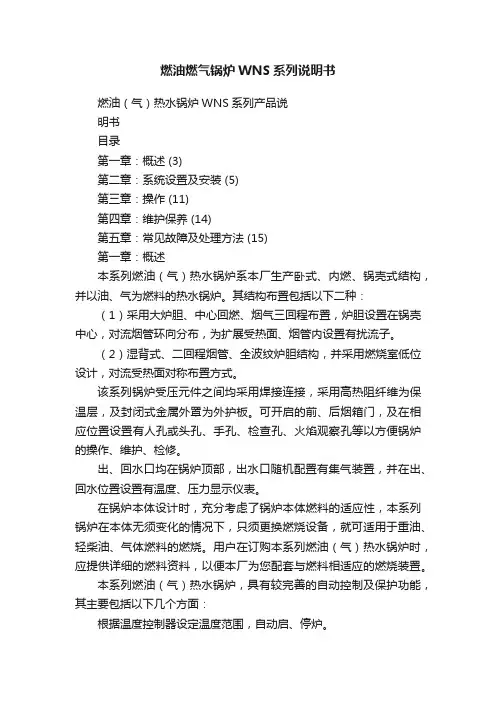

燃油燃气锅炉WNS系列说明书
燃油燃气锅炉WNS系列说明书燃油（气）热水锅炉WNS系列产品说明书目录第一章：概述 (3)第二章：系统设置及安装 (5)第三章：操作 (11)第四章：维护保养 (14)第五章：常见故障及处理方法 (15)第一章：概述本系列燃油（气）热水锅炉系本厂生产卧式、内燃、锅壳式结构，并以油、气为燃料的热水锅炉。
其结构布置包括以下二种：（1）采用大炉胆、中心回燃、烟气三回程布置，炉胆设置在锅壳中心，对流烟管环向分布，为扩展受热面、烟管内设置有扰流子。
（2）湿背式、二回程烟管、全波纹炉胆结构，并采用燃烧室低位设计，对流受热面对称布置方式。
该系列锅炉受压元件之间均采用焊接连接，采用高热阻纤维为保温层，及封闭式金属外罩为外护板。
可开启的前、后烟箱门，及在相应位置设置有人孔或头孔、手孔、检查孔、火焰观察孔等以方便锅炉的操作、维护、检修。
出、回水口均在锅炉顶部，出水口随机配置有集气装置，并在出、回水位置设置有温度、压力显示仪表。
在锅炉本体设计时，充分考虑了锅炉本体燃料的适应性，本系列锅炉在本体无须变化的情况下，只须更换燃烧设备，就可适用于重油、轻柴油、气体燃料的燃烧。
用户在订购本系列燃油（气）热水锅炉时，应提供详细的燃料资料，以便本厂为您配套与燃料相适应的燃烧装置。
本系列燃油（气）热水锅炉，具有较完善的自动控制及保护功能，其主要包括以下几个方面：根据温度控制器设定温度范围，自动启、停炉。
燃烧装置的风机、油泵联锁、点火程序控制及熄火保护等。
低温防冻。
故障自检。
超温、超压停炉并报警。
失水报警并停炉。
油温自控及保护（重油）。
漏气自检。
高、低风压、气压自控。
（气体燃料）第二章：系统设置及安装新锅炉安装前，需书面向当地特种设备安全监督管理部门告知备案。
委托专业设计院对锅炉房及其布置进行设计。
选择有燃油（气）锅炉安装经验的专业的有资质的安装单位。
?安装验收后30日内安装单位应将有关技术资料移交使用单位；使用单位并将其归档。
该系列锅炉其系统布置及安装应遵循下列规范及标准：《特种设备安全监察条例》。
WNS型燃油(气)蒸汽锅炉安装使用说明书.
WNS型燃油（气）蒸汽锅炉安装使用说明书SM编制：审核：目录SM (1)一结构简介 (2)二产品性能六大优点 (3)三主要技术参数 (3)四安装与调试 (3)五锅炉投入运行必须具备以下条件 (5)六电控框自动控制原理与使用说明 (6)附件一随机附件清单 (7)附件二常见故障及其排除 (7)附件三燃油蒸汽锅炉安全操作保养守则 (10)一结构简介WNS系列全自动燃油（气）蒸汽锅炉，采用卧式湿背浮动炉胆三回程水箱二回程结构，全部烟气通道置于水中，尾部配有余热水箱及完善的保温外包设计，锅炉热效率90%以上，产品设计新颖、结构合理，工艺性能良好，安全可靠，使本产品具有不同凡响的优异品质，是最新开发的新款产品。
该设计采用优质品牌燃烧机，水位，压力控制仪表及水泵，阀门附件等均优选进口或国内精品，锅炉可实行负荷、压力、水位自动调节，并有缺水、超压、熄火、防干烧温控等多重自动保护功能，具有高度安全可靠性。
本产品经调试合格后出厂，是工矿企事业、服务业等广大用户理想的供热设备。
我们将努力提供一流的售后服务，保证用户安全经济使用。
二 产品性能六大优点1 先进：采用美国耐用及日本节能先技术设计，储汽量大、汽量足、工作压力平稳、蒸汽品质好、寿命长。
2 节能：真正的三回程结构，尾部设置二回程余热水箱利用热能，热效率高达90%以上。
3 耐用：炉胆采用≥6mm 厚一级探伤锅20钢，0.7Mpa 工作压力，法兰连接，进口配件，受热均匀。
4环保：噪音小，无黑烟，烟气排放符合国家一类地区规定标准。
5安全：严格按《蒸汽锅炉安全技术监察规程》制造。
独有的防干烧温控装置多一道保护。
6 方便：一切运作全自动监控，售后服务随叫随到。
三 主要技术参数 四 安装与调试（1） 安装前的准备工作1 安装人员必须熟悉《蒸汽锅炉安全技术监察规程》，认真阅读本安装使用说明书及其它随机技术文件。
2 确定安装地点：1）锅炉安装应尽可能接近用汽现场，给水排污方便。
锅炉WNS2-1.25-Y(Q)设计说明书
WNS2-1.25-Y(Q)全自动燃油（气）蒸汽锅炉设计说明书总图号：W2000编制:校对:审定:二〇一三年十一月目录一、设计目的、要求、技术参数二、技术依据三、锅炉基本结构四、整体布置五、适用条件一、设计目的、要求、技术参数㈠设计目的、要求：为认真贯彻国家质检总局颁布的TSG G0002－2010《锅炉节能技术监督管理规程》，响应国家节能减排的有关要求，满足市场需求，我们对WNS2-1.25-Y（Q）型全自动卧式燃油（气）蒸汽锅炉进行了节能改造设计。
该系列产品具有体积小、烟尘排放量低、排烟温度低、热效率高、操作简单等优点。
适用于工矿、机关、学校、旅馆等单位的工业用汽、采暖、和生活用汽等用途。
㈡技术参数：该系列锅炉工况范围及主要技术参数见下表，详细情况，请参阅锅炉总图及管道仪表阀门图等。
注：水泵的选取依据是锅炉的额定蒸汽压力和额定蒸发量㈢环保指标：1、烟尘浓度μ＜100mg/m³2、烟色黑度＜林格曼1级3、运行噪音＜85dB二、设计依据1、《锅炉安全技术监察规程》；2、TSG G0002-2010《锅炉节能技术监督管理规程》3、JB/T10094-2002《工业锅炉通用技术条件》；4、TSG G0003-2010《工业锅炉能效测试与评价》；5、GB/T16508《锅壳锅炉受压元件强度计算》6、GB13271《锅炉大气污染物排放标准》。
三．锅炉基本结构1.WNS 系列全自动燃油（气）湿背式顺流燃烧蒸汽锅炉，本体采用经典的“全湿背三回程”结构。
炉胆是燃烧室，燃烧器的喷嘴安装在炉胆前部。
燃料在炉胆内微正压燃烧，燃烧延伸到后部。
炉胆出口烟气温度在1000～1100℃之间，高温烟气离开炉胆后，进入一个由浸在炉水中的回燃室组成的折返空间。
折返后进入第二回程烟管，在烟管内向前呈螺旋状运动进行对流换热。
然后经前烟箱再折返进入第三回程烟管，在烟管内向后呈螺旋状运动进行对流换热。
烟气经过对流换热后排入大气。
【VIP专享】锅炉WNS2-1.25-Y(Q)设计说明书
WNS2-1.25-Y(Q)全自动燃油（气）蒸汽锅炉设计说明书总图号：W2000编制:校对:审定:二〇一三年十一月目录一、设计目的、要求、技术参数二、技术依据三、锅炉基本结构四、整体布置五、适用条件一、设计目的、要求、技术参数㈠设计目的、要求：为认真贯彻国家质检总局颁布的TSG G0002－2010《锅炉节能技术监督管理规程》，响应国家节能减排的有关要求，满足市场需求，我们对WNS2-1.25-Y（Q）型全自动卧式燃油（气）蒸汽锅炉进行了节能改造设计。
该系列产品具有体积小、烟尘排放量低、排烟温度低、热效率高、操作简单等优点。
适用于工矿、机关、学校、旅馆等单位的工业用汽、采暖、和生活用汽等用途。
㈡技术参数：该系列锅炉工况范围及主要技术参数见下表，详细情况，请参阅锅炉总图及管道仪表阀门图等。
序号名称单位参数1额定蒸发量t/h22额定蒸汽压力MPa 1.253额定蒸汽温度℃1944给水温度℃205设计燃料轻油/天然气6低位发热量K J/K g/K J/m³42915/355887燃料消耗量K g/h/m³/h131.57/158.38设计热效率％89.26/89.469排烟温度℃159/16710排烟处过量空气系数 1.111本体金属消耗量kg431612钢结构耗钢量Kg80013总金属消耗量kg511614总耗电功率KW615给水泵流量m3/h 2.416给水泵功率KW317给水泵扬程m16018给水泵调节方式变频（优先推荐）或节流19安全稳定运行的工况范围%50～100注：水泵的选取依据是锅炉的额定蒸汽压力和额定蒸发量㈢环保指标：1、烟尘浓度μ＜100mg/m³2、烟色黑度＜林格曼1级3、运行噪音＜85dB二、设计依据1、《锅炉安全技术监察规程》；2、TSG G0002-2010《锅炉节能技术监督管理规程》3、JB/T10094-2002《工业锅炉通用技术条件》；4、TSG G0003-2010《工业锅炉能效测试与评价》；5、GB/T16508《锅壳锅炉受压元件强度计算》6、GB13271《锅炉大气污染物排放标准》。
WNS系列燃油锅炉操作规程
WNS系列燃油锅炉操作规程1 编制目的为加强安全生产工作，规范员工各项操作行为，提高员工安全操作技能，确保设备正常运转，预防各类事故的发生，结合已有规程，制定完善WNS系列燃油锅炉操作规程。
2 适用范围本规程适用于WNS2-1.25-Y（Q）、WNS2.0-1.0-Y（Q）燃油锅炉的操作与使用。
3 施工准备3.1燃油锅炉进（井）场摆放燃油锅炉进（井）场摆放，要结合施工现场情况，提前勘察现场。
锅炉摆放区域地面应平整，承重能力应满足设备停放。
3.2施工前设备要求3.2.1锅炉外观整洁，无锈蚀脱漆现象。
3.2.2各种证件齐全，确保锅炉的使用周期在安全检测周期之内。
4 操作规程操作人员必须持证上岗操作人员进入施工现场必须按规定穿戴劳动保护用品。
4.1 启动前的检查4.1.1锅炉全部安装完毕后,应对锅炉及附属设备逐项进行仔细的检查和验收,使之符合点火运行的要求.4.1.2锅内检查：锅筒内部是否有工具或杂物遗留在炉内.经检查确认后方可关闭人孔、手孔.4.1.3锅外检查：主要检查炉胆、烟道内部是否有积存物或堵塞,燃烧筒与炉胆接触耐火材料部分是否完好,有无裂缝、脱落现象.保温层是否完好,所有烟道密封是否严密.4.1.4其他检查：检查上水系统(包括水处理、锅炉给水泵)所有的管道、阀门.检查排污系统所有的管道、阀门.检查供汽系统所有的管道、阀门及保温层.检2、检查油泵及过滤器是否正常过油。
4.1.5检查水泵是否正常上水。
4.1.6检查水位表水位是否在正常水位位置。
4.1.7检查各部位阀门。
4.1.8检查控制柜各电器控制开关是否处在正常状态。
查操作室内的电控仪表及保护装置.4.2 启动4.2.1锅炉的启动，停炉操作按《电控原理说明书》操控。
4.2.2锅炉启动时必须先烧小火，烧20分钟（或压力达到0.3Mpa）后改烧大火。
燃油应采用0#或-30#柴油，严禁使用混杂油、伪劣油，冬季当气温低于0℃，燃油粘度增大，点火困难时，可对燃油适当加温，但加温工作严禁使用明火。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
WNS2-1.0-Y（Q）
燃油、燃气锅炉
产品说明书
无锡市沈能节能设备有限公司
一、概述
本锅炉的设计完全按照《蒸汽锅炉安全技术监察规程》（1996）之规定。
WNS2-1.0-Y（Q）型锅炉为卧式三回程火管燃油燃气快装蒸汽锅炉，采用湿背式结构。
第一回程为波形炉胆，第二、三回程为烟道。
锅炉配置完善的全自动控制装置和安全保护装置，实现水位全自动控制和最低水位报警、停炉；蒸汽压力自动控制及超压保护，锅炉自动点火，燃油器火力调节和熄火保护，以保证锅炉安全经济运行。
该产品的燃料为轻油或天然气，燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧。
烟气由回燃室转向180°入第二回程螺纹烟道，然后在前烟箱处再次转向180°进入第三回程螺纹烟管，最后通过烟箱及烟囱排入大气。
二、主要规范及设计参数
1、额定蒸发量 2 t/h
2、额定蒸汽压力 1.0 MPa
3、额定蒸汽温度184℃
4、给水温度20℃
5、试验压力 1.65MPa
6、锅炉受热面积53 M²
7、最大件运输重量8.42吨
8、最大件外形尺寸5.1×3×2.6 m
三、结构简介
本锅炉由锅炉本体，底座，平台扶梯，保温与包装，阀门仪表及附件，前、后烟箱和电控系统等部分组成。
锅炉本体上采用下置炉胆左右烟管对称布置湿背式结构形成。
第一回程为炉胆，由波形炉胆组焊而成。
采用波形炉胆结构既增加了传热面积，增加了炉胆刚性，也满足了炉胆受热后的自由膨胀。
回燃室由中间筒体和回燃室前、内后管板组焊而成。
锅炉采用湿背式结构，避免了高温烟气对后烟箱的直接冲刷，提高了运行的可靠性。
第二回程由螺纹烟管组成，螺纹烟管可以大大强化传热，从而减少对流受热面积，使锅炉结构紧凑，节省钢材。
第三回程也由螺纹烟管组成。
前后烟箱采用整体式烟箱，烟箱上有对开式烟箱门，该结构整体性好，美观大方，锅炉前后烟箱门结构新颖，开启轻便，便于内部检查及清理。
四、燃烧器
本锅炉采用全自动化控制进口燃烧器，可以根据用户要求选配其它品牌的燃烧器。
燃烧器外形美观，自动化程度高，从预吹扫‘点火’火力自动转换及自动停炉和熄火保护均可实现自动控制。
本锅炉前烟箱上的燃烧器安装板和接口形状均按所选燃烧器设计，电器控制图也是如此，若用户变更燃烧器，应按新燃烧器自行改变上述设计，或及时通知我厂，以免影响用户使用。
采购燃烧器
时应包括配套阀门，燃气时还应包括燃气调压器，进气口径应根据供气压力及流量选取。
五、控制系统及仪表
本锅炉主要控制元件有安全阀，压力控制器，可实现以下主要功能：
1、压力升到一定值时，大火转为小火，低于一定值时，小火转
化为大火。
（也可以设置为当压力升到一定值时，大火转化
为关闭燃烧器，低于一定值时，燃烧器自动启动。
）
2、压力升到一定值后，大火没有转化为小火，继续升高到一定
值时，自动关闭燃烧器电源停炉，此时可检查维修。
待故障
排除后重新启动。
3、如果系统压力升高，超过安全阀始启压力，安全阀便会打开
排汽泄压。
给水泵采用QDL2.4-8×16，实现锅炉供水。
为有效的监视和控制水位及压力，该锅炉配置有水位计、水位控制器和水位报警器，还配置有普通压力表、压力控制器。
六、总述
本锅炉的设计完全遵守《蒸汽锅炉安全技术监察规程》（1996），锅炉采用燃烧自动控制、补水自动控制、程序启停、自动运行等先进技术，确保锅炉安全运行。
整台锅炉机构紧凑、热效率高、启动快、全自动化、安装方便，特别适合企业、机关、宾馆、酒店、商场、医院等清洁用热场所使用。
