用于测量通电交流直导线的差分电流传感器的制作技术

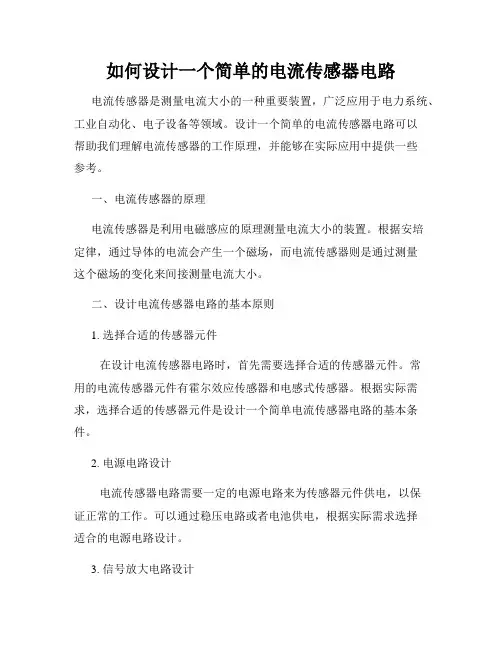

如何设计一个简单的电流传感器电路
如何设计一个简单的电流传感器电路电流传感器是测量电流大小的一种重要装置，广泛应用于电力系统、工业自动化、电子设备等领域。
设计一个简单的电流传感器电路可以帮助我们理解电流传感器的工作原理，并能够在实际应用中提供一些参考。
一、电流传感器的原理电流传感器是利用电磁感应的原理测量电流大小的装置。
根据安培定律，通过导体的电流会产生一个磁场，而电流传感器则是通过测量这个磁场的变化来间接测量电流大小。
二、设计电流传感器电路的基本原则1. 选择合适的传感器元件在设计电流传感器电路时，首先需要选择合适的传感器元件。
常用的电流传感器元件有霍尔效应传感器和电感式传感器。
根据实际需求，选择合适的传感器元件是设计一个简单电流传感器电路的基本条件。
2. 电源电路设计电流传感器电路需要一定的电源电路来为传感器元件供电，以保证正常的工作。
可以通过稳压电路或者电池供电，根据实际需求选择适合的电源电路设计。
3. 信号放大电路设计传感器元件输出的信号较小，需要经过信号放大电路进行放大，以提高测量精度。
常用的信号放大电路有运放放大电路和差动放大电路等，根据实际需求进行选择并设计。
4. 滤波电路设计在电流传感器电路中，由于传感器元件的特性以及工作环境的干扰等因素，常常会出现一些噪声信号。
为了减小这些噪声信号对测量结果的影响，需要设计滤波电路对信号进行滤波处理。
5. AD转换电路设计电流传感器输出的是模拟信号，为了方便信号的处理和传输，通常需要将模拟信号转换为数字信号。
因此，需要设计AD转换电路将模拟信号转变为数字信号，并输出给微处理器或其他控制电路。
三、电流传感器电路设计实例下面以霍尔效应传感器为例，简要介绍一个简单的电流传感器电路设计实例。
电流传感器电路由霍尔效应传感器元件、电源电路、信号放大电路、滤波电路和AD转换电路组成。
1. 霍尔效应传感器元件选择选择一种常用的霍尔效应传感器元件作为电流传感器的核心部分。
2. 电源电路设计根据实际需求，选择合适的电源电路设计，例如使用稳压电路进行供电。
如何设计电子电路的电流传感器
如何设计电子电路的电流传感器电流传感器是一种常用的电子元件，用于测量电子电路中的电流值。
它可以将电流转换为电压信号，进而被其他电路或设备读取和处理。
设计一个有效可靠的电流传感器是电子电路设计中的关键任务。
本文将探讨如何设计电子电路的电流传感器，从基本原理到具体实施进行阐述。
一、电流传感器的原理电流传感器的工作原理基于安培定律。
根据安培定律，通过导线的电流与其周围的磁场成正比。
因此，我们可以通过测量导线周围的磁场来推断电流的大小。
常用的电流传感器有磁性传感器和霍尔效应传感器两种。
磁性传感器基于同轴环形磁场的原理。
将可动铁芯放置在导线附近，电流通过导线时，可动铁芯受到磁场力的作用，进而发生位移。
通过检测位移大小，可以推断出电流的大小。
霍尔效应传感器则利用霍尔元件的特性。
霍尔元件在磁场作用下会产生电势差，其大小与电流成正比。
因此，通过测量霍尔元件上的电势差，可以间接测量电流的大小。
二、电流传感器的设计要点1. 选择合适的传感器类型：根据实际需求选择磁性传感器或霍尔效应传感器。
磁性传感器适用于高精度和大范围的测量，而霍尔效应传感器适用于小型化和低功耗的需求。
2. 电流传感器位置选择：将传感器放置在电路中电流较大或关键的位置，如电路板上的主要电源线路。
这样可以确保传感器能够准确测量电流，同时避免电源线和传感器之间的线损。
3. 考虑磁场屏蔽和干扰：电流传感器工作时会受到外界磁场的干扰，因此需要进行磁场屏蔽，如在传感器周围加入磁屏蔽罩。
另外，其他电子元件和电路对传感器也可能造成干扰，需要进行合理的布局和屏蔽设计。
4. 选择合适的放大电路：传感器输出的电压通常较小，需要通过放大电路将其放大到可读取的范围。
合理选择放大倍数和放大电路的增益和带宽等参数，以确保电源线上的电流变化能够准确传递给读取设备。
5. 校准和线性化处理：为了提高测量的准确性和可靠性，需要对电流传感器进行校准。
通过与标准电流源进行对比，可以得到传感器的准确输出。

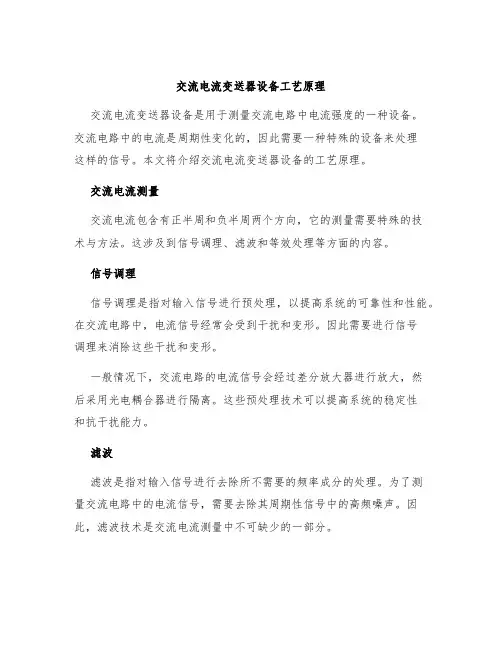

交流电流变送器设备工艺原理
交流电流变送器设备工艺原理交流电流变送器设备是用于测量交流电路中电流强度的一种设备。
交流电路中的电流是周期性变化的，因此需要一种特殊的设备来处理这样的信号。
本文将介绍交流电流变送器设备的工艺原理。
交流电流测量交流电流包含有正半周和负半周两个方向，它的测量需要特殊的技术与方法。
这涉及到信号调理、滤波和等效处理等方面的内容。
信号调理信号调理是指对输入信号进行预处理，以提高系统的可靠性和性能。
在交流电路中，电流信号经常会受到干扰和变形。
因此需要进行信号调理来消除这些干扰和变形。
一般情况下，交流电路的电流信号会经过差分放大器进行放大，然后采用光电耦合器进行隔离。
这些预处理技术可以提高系统的稳定性和抗干扰能力。
滤波滤波是指对输入信号进行去除所不需要的频率成分的处理。
为了测量交流电路中的电流信号，需要去除其周期性信号中的高频噪声。
因此，滤波技术是交流电流测量中不可缺少的一部分。
在交流电路中，常用的滤波技术包括电容滤波、电感滤波和RC滤波等。
这些技术可以去除信号中的噪声，以提高测量精度和系统的可靠性。
等效处理等效处理是指对输入信号进行转换，以便于系统处理和分析。
在交流电路中，由于电流信号具有正负半周和周期性变化的特点，因此需要进行等效处理。
在交流电路中，常用的等效处理方法包括峰-峰值等效值转换、均方根等效值转换和最大值等效值转换等。
这些处理方法可以提高测量精度，并便于系统处理和分析。
交流电流变送器工作原理交流电流变送器是一种专用的电流传感器，用于将交流电路中的电流信号转换为标准的直流电压或电流信号，以供系统进行处理和分析。
交流电流变送器的工作原理基于电阻感应原理和霍尔效应原理。
当电流通过变送器中的电流传感器时，会产生磁场。
这个磁场会引起电路中其它部分的感应，从而产生一个输出电压或电流信号。
交流电流变送器的输出信号可以通过标准的放大器和A/D转换器处理，生成数字信号。
这些信号可以在PLC、DCS、PID等控制系统中使用，以实现远程测量和控制。
