苏科版八年级物理上册第4章《光的折射、透镜》单元试卷及答案
八年级物理上册
第四章《光的折射、透镜》单元试卷
（满分100分，时间60分钟）
一、选择题（每小题2分，共30分）
1．如图，小明用鱼叉去又所看到的鱼，老王则用手电筒去照亮所看到的鱼，下列有关两人的说法正确的是( )
A．小明应叉鱼的下方，老王应对准鱼照B．小明和老王都应对准鱼叉和照
C．小明和老王都应对准鱼的下方叉和照D．小明应对准鱼叉，老王应对准鱼的下方照2．如图所示是光在空气和玻璃两种介质中传播的情形，下列说法正确的是( ) A．入射角等于30°B．折射角等于50°C．NN'是界面D．MM'的右边是玻璃
3．如图所示是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是( ) A．凸面镜B．凹面镜C．凸透镜D．凹透镜
4．透镜在我们的生活、学习中应用广泛，下列说法正确的是( )
A．近视眼镜利用了凹透镜对光的发散作用
B．照相时，被照者应站在镜头二倍焦距以内
C．显微镜的目镜成正立、缩小的虚像
D．借助放大镜看地图时，地图到放大镜的距离应大于一倍焦距
5．凸透镜是一种基本光学元件，在生活中有广泛的应用．下列说法正确的是( ) A．用放大镜观察小物体时，小物体应放在一倍焦距与二倍焦距之间
B．如果是远视眼，应当用凸透镜加以矫正
C．照相机照全身照时，所成像是正立、缩小的实像
D．小孔成像和凸透镜成像都是由光的折射形成的
6．某市各级各类学校为了校园安全，在学校大门及其他地方都安装上了“电子眼”，下列光学原理与“电子眼”相同的是( )
A．平面镜B．投影仪C．照相机D．放大镜
7．凸透镜的焦距是10cm，将物体放在主轴上距透镜中心25cm处，物体所成的像是( ) A倒立、缩小的实像B倒立、放大的实像C正立、放大的虚像D倒立、等大的实像8．在做“探究凸透镜成像”的实验时，将焦距为10cm的凸透镜和蜡烛放在光具座上，位
置如图所示，则在光屏上（）
A．成倒立、放大的实像
B．成倒立、缩小的实像
C．不会得到像
D．像距大于10cm、小于20cm
9．用普通望远镜观察远处的物体时，若突然有一只小飞虫飞到物镜上，则（）A．视野中出现了一只大飞虫B．视野中出现了一只小飞虫
C．视野中出现了一个大黑点D．视野中不会出现飞虫或黑点
10．老奶奶用放大镜看报时，为了看到更大的清晰的像，她常常将( )
A．报与放大镜不动，眼睛离报远些B．报与眼睛不动，放大镜离报远一些C．报与放大镜不动，眼睛离报近一些 D．报与眼睛不动，放大镜离报近一些11．小丽同学把一个凸透镜正对着太阳光，在距离凸透镜20cm处得到一个最小最亮的光斑．若她用此凸透镜来观察地图上较小的字，则凸透镜到地图的距离应( )
A．小于20cm B．大于20cm、小于40cm
C．等于40cm D．大于40cm
12．下列光学设备应用的原理与如图所示的
凸透镜成像规律相同的是( )
A．照相机B．老花镜
C．投影仪D．放大镜
13．为北京2008年奥运会而建造的国家游泳中心“水立方”的透明薄膜“外衣”上点缀了无数白色的亮点，它们被称为镀点．北京奥运会举办时正值盛夏，镀点能改变光线的方向，将光线挡在场馆之外．镀点对外界阳光的主要作用是( )
A．反射太阳光线，遵循光的反射规律B．折射太阳光线，遵循光的折射规律C．反射太阳光线，不遵循光的反射规律D．折射太阳光线，不遵循光的折射规律14．小星同学利用太阳光测量凸透镜的焦距，方法如图所示．他注意到让凸透
镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小
时，就测出了光斑到凸透镜中心的距离L，那么该凸透镜的实际焦距( )
A．一定小于L B．一定大于L
C．可能等于L D．可能小于L，也可能大于L
15．人的眼睛像一架神奇的照相机，晶状体相当于照相机的镜头（凸透镜），视网膜相当于照相机内的胶片．若来自近处物体的光线，经晶状体折射后成像情况如图所示，则正确的说法是( )
A．该眼是近视眼，应佩戴凹透镜矫正
B．该眼是近视眼，应佩戴凸透镜矫正
C．该眼是远视眼，应佩戴凹透镜矫正
D．该眼是远视眼，应佩戴凸透镜矫正
二、填空题（每空2分，共38分）
16．夏季，当你在河岸边漫步时，有时会看到“鱼在云中游”的美景．你看到的鱼是由于光的_______形成的像，水中的云是由于光的_______形成的像．
17．在如图所示的三种光学现象中，由光的直线传播形成的是_______，由光的折射形成的是_______．（填对应的序号）
18．取一个装满水的圆筒形透明玻璃杯，盖上杯盖后横放在书上，透过玻璃杯可以看到放大了的“字”，看到的“字”实质上是_______（填“实”或“虚”）像，是由于光的_______（填“反射”或“折射”）形成的．
19．如图，不透明的容器中有一只铁制玩具青蛙，人的眼睛在S位置时刚好看不到青蛙，这是______________的缘故；向容器中注入适量的水，眼睛就能够看到青蛙了，这是_______造成的．
20．如图所示的是投影仪成像示意图，其中凸透镜的作用是成_______（填“放大”、“缩小”或“等大”）、_______（填“正立”或“倒立”）的实像，平面镜的作用是_______，如果图中h＝40cm，那么凸透镜的焦距不可能小于_______cm．
21．小明选择好透镜后在光具座上进行实验：当物体距离透镜8cm时，在透镜另一侧光屏上成一清晰放大的实像；若保持物体与光屏的位置不变，把透镜向光屏方向移动2cm，在光屏上又成一清晰缩小的实像，当物体距离透镜4cm时，成_______像，在照相机、放大镜和投影仪中，成像情况与此类似的是_______．
22．小明用薄膜充水后制成水透镜模拟眼球中的晶状体，用以比较正常眼、近视眼和远视眼的焦距大小，实验中测得甲图的焦距为10cm，再将甲分别挤压成乙图、丙图的形状，并分别测量焦距．
(1)测得焦距小于10cm的是图_______，模拟近视眼的是图_______．
(2)在同一位置，用甲、乙、丙透镜分别对着远处的某一物体，移动光屏得到清晰的像，其中像距较大的是图_______．
(3)目前很多近视患者戴隐形眼镜来矫正视力．隐形眼镜是一种直接贴在角膜表面的超
薄镜片，可随着眼球运动，其中心厚度只有0.05mm，则此镜片的边缘厚度_______（填“大于”、“小于”或“等于”）0.05mm，此镜片对光有_______（填“会聚”或“发散”）作用．三、作图题（每题6分，共12分）
23．如图，一束光射向一块玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）．
24．如图，已给出了入射光线和出射光线，请在方框内画出合适的透镜．
四、实验题（每题10分，共20分）
25．在“探究凸透镜成像规律”的实验中，
(1)如图甲，要使像能够成在光屏的中央，应将透镜向_______
（填“上”或“下”）调整．
(2)若凸透镜的焦距是10cm，当烛焰距凸透镜15cm时，能成倒立、
_______的实像；当烛焰向左（远离透镜）移动后，要在光屏上成清
晰的像，需将光屏向_______（填“左”或“右”）移．
(3)在上一步实验获得清晰的像后，小明取了一副近视眼镜放在凸透镜
前（图乙），要使光屏上还能成清晰的像，可将蜡烛向_______（填“左”或“右”）移．26．小明小组和小华小组分别用一个焦距未知的凸透镜、蜡烛、光屏探究凸透镜成像规律．
(1)由图(a)可知，凸透镜的焦距是_______cm．实验时，应使烛焰、凸透镜、光屏的中心大致在_______．小明小组调整好三者中心的位置，但无论怎样移动光屏，在光屏上始终都没能看到烛焰所成的像．原因可能是_______（写出一个原因即可）．
(2)如图(b)所示，若在光屏上（光屏未画出）能得到清晰放大的烛焰实像，则蜡烛可能置于透镜左边a、b、c、d四点中的_______点上，此成像特点可应用在_______机上．
(3)实验过程中，用黑纸将凸透镜遮掉一半，像的形状_______（填“变大”、“变小”或“不变”），但像的亮度将_______（填“变亮”或“变暗”）．
参考答案
1.A
2.D
3.D
4.A
5.B
6.C
7.A
8.A
9.D 10.B 11.A 12.A 13.A 14.D 15.D
16．折射反射17．③①18．虚折射19．光的直线传播光的折射
20．放大倒立改变光路2021．虚放大镜22．(1)乙乙(2)丙(3)大于发散
25．(1)上(2)放大左(3)右
26．(1)15同一高度u<f(2)c投影(3)不变变暗。
苏科版八年级物理上册第四章 光的折射 透镜 单元综合测试卷含答案
第四章 光的折射 透镜 单元测试卷(时间：90分钟 满分：100分) 一、选择题（每小题只有一个选项符合题意，每小题3分，共36分）1．下列现象与彩虹的形成原因相同的是2．关于生活中的光现象，下列说法正确的是A ．凸透镜成实像时对光线有会聚作用，成虚像时对光线有发散作用B ．平面镜成像时，物体与平面镜距离越远，所成的虚像越小C ．眼睛近视了看不清书本上的字，应该配戴用凸透镜做成的眼镜，可以起到放大作用D ．因为光的折射，我们观察到日出的时刻会比实际日出时间早3．蝴蝶研究专家章丽晖在茅山首次发现国家二级保护动物—中华虎凤蝶．他先用相机拍摄了蝴蝶休憩的照片甲，为了拍摄照片乙，应A ．相机适当靠近蝴蝶，镜头略向外伸B ．相机适当靠近蝴蝶，镜头略向内缩C ．相机适当远离蝴蝶，镜头略向外伸D ．相机适当远离蝴蝶，镜头略向内缩4．如图所示，使用于机摄像头扫描二维码时，成缩小的实像。
下列仪器成像特点与其相同的是A ．放大镜B ．照相机C ．投影仪D ．显微镜5．为了保证行车安全，汽车中安装了多个光学仪器，下面说法中错误的是A ．车头灯照明利用了凹面镜反射原理B ．夜间行驶时车内不开灯是防止车内物品在前挡风玻璃上成像影响安全行驶A B C DC ．后视镜利用了凸面镜对光线的发散和成正立、缩小、实像的特点D ．行车记录仪相当于一台数码相机，其摄像头相当于一个凸透镜6．下列关于光现象的描述正确的A ．人佩戴的凹透镜可以矫正远视眼B ．验钞机利用红外线辨别钞票的真伪C ．游泳池注水后，由于光的折射看上去好像变浅了D ．共享单车的尾灯是靠光的折射来引起后方车辆司机注意的7．如图所示的四个情景中，成实像的是8．以下描述符合实际的是A ．投影仪能使物体在屏幕上成正立、放大的虚像B ．人离平面镜越远，他在平面镜中的像就越小C ．“潭清疑水浅”的现象属于光的折射D ．凹透镜只对平行于主光轴的光具有发散作用9．下列关于凸透镜应用的说法，正确的是A ．近视眼需要佩戴凸透镜来矫正B ．放大镜成正立、放大的实像C ．用手机扫描二维码时，应使二维码位于手机镜头一倍焦距之内D ．要使投影仪成像变大，应使投影仪远离屏幕，同时使镜头靠近投影片10．关于凸透镜的应用，下列说法正确的是A ．凸透镜成的像都是实像B ．照相时，景物在镜头二倍焦距以内C ．投影仪中的投影片放在镜头二倍焦距以外D ．远视眼镜利用了凸透镜对光的会聚作用11．如图所示，小刚在做探究凸透镜成像规律的实验时，将焦距为10cm 的薄凸透镜固定在光具座上50cm 刻度线处，将点燃的蜡烛放置在光具座上35cm 刻度线处，移动光屏至80cm 刻度线处，在光屏上得到烛焰清晰的像，以下说法正确的是A ．鸟的“倒影”B ．照相机胶片上的像C ．人看到水里的鱼D ．放大镜看到蚂蚁A．此时光屏上成倒立缩小的实像B．此成像原理可以应用在放大镜上C．保持凸透镜位置不变，将蜡烛向左移动，光屏也要向左移动才能在光屏上得到一个清晰的像D．保持蜡烛和光屏的位置不变，将凸透镜在蜡烛与光屏之间移动，不可能再次在光屏上成清晰的像12．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。
苏科版八年级上册物理 光的折射 透镜单元测试卷(含答案解析)
一、初二物理光的折射透镜实验易错压轴题（难）1．康巴什是全国首个以城市景观命名的国家4A级景区，来自南京的小华拍了一张康巴什大桥的照片，如图甲，感觉有点小，更换镜头站在原地又拍了一张，如图乙。
两次像的大小不同是何原因呢？他猜想可能是两个镜头的焦距不同造成的，为此，返校后小华在实验室找来相关器材进行了以下探究：(1)如图丙，他先将f＝10cm的凸透镜固定在光具座上50cm刻度处，再将蜡烛放在10cm 刻度处，移动光屏直到成清晰的像，此时光屏应在_____刻度范围内。
(2)基于实验目的，接下来他换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，移动光屏找到最清晰的像，此像大小比(1)中所成的像_____。
(3)依据(2)问的结论，他又联想到望远镜的物镜（凸透镜）和目镜（凸透镜）的焦距大小也不同，为了尽可能成更大更清晰的像，则f物_____f目，若将物镜和目镜互换位置，站在原地看同一物体，此时所成像的大小_____不换位置时所成像的大小（均选填“＞”“＜”“＝”）。
【答案】60﹣70cm 变小＞＜【解析】【分析】【详解】(1)[1]当焦距为f＝10cm，由图可知物距u＝40cm，那么u＞2f，此时的像距在一倍焦距和二倍焦距之间，即在60﹣70cm之间。
(2)[2]换用f＝5cm的凸透镜仍固定在50cm刻度处，保持蜡烛位置不变，焦距变小，相当于增大了物距，物距变大时实像会变小。
(3)[3] [4]望远镜的物镜相当于是照相机，成的是倒立、缩小的实像，为了使像更大一些，应增大焦距，望远镜的目镜相当于是放大镜，在物距不变的情况下，焦距越小，成的像越大，由于望远镜的长度不变，故为了成更大的像，应使f物＞f目。
若将物镜和目镜互换位置，站在原地看同一物体，由于在光的折射中，光路是可逆的，放大作用没有改变，此时所成像要小于不换位置时所成像的大小。
2．物理兴趣小组的同学们用如图甲所示的器材“探究平面镜成像的特点”。
苏科版八年级物理上册第四章 光的折射 透镜 单元综合测试卷含答案
第四章 光的折射 透镜 单元测试卷时间：60分钟 满分：100分一、选择题（每小题只有一个选项符合题意，每小题3分，共36分）1．远看浅浅的湖（河）水，一旦涉入水中后，才发现水的实际深度比看到的要深许多，如图所示。
水对眼睛的这种“欺骗”，对于想游泳的同学存在很大安全隐患，我们必须要警惕。
造成这一现象的主要原因是A ．光的直线传播B ．光发生了折射C ．光发生了反射D ．某些人的幻觉2．如图现象中，由于光的折射形成的像是3．有经验的渔民都知道。
只有瞄准鱼的下方才能把鱼叉到，如图所示。
下列四幅光路图，能够正确说明叉到鱼道理的是4．如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该A ．蜡烛通过小孔成的像 B ．花瓶在镜中 成的像 C ．地图经放大 镜成的像 D ．亭子在水中 成的像A．保持凸透镜不动，光屏向左移B．保持凸透镜不动，光屏向右移C．保持凸透镜和光屏都不动D．以上说法都不对5．下列有关透镜应用的说法正确的是A．照相机的镜头相当于一个凹透镜B．近视眼可戴凸透镜片做的眼镜进行矫正C．用放大镜观察物体时，物与镜的距离必须大于两倍焦距D．伽利略用自制的望远镜观察天体，以确凿的证据支持了“日心说”6．今年是农历猴年，张家界市2016“猴年拍猴”张家界黄石寨主题摄影”活动正在进行中，某摄影爱好者看到如左图所示的温情一幕，立即举起照相机进行了抓拍，那么在底片上所成的像是7．如图，小桃在做探究“凸透镜成像规律”实验时，把蔡老师的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰的像变模糊了；接着，她再将光屏靠近凸透镜，又能在光屏上看到烛焰清晰的像。
关于蔡老师的眼睛和眼镜说法正确的是A．蔡老师是近视眼，戴凸透镜B．蔡老师是远视眼，戴透镜C．蔡老师是近视眼，戴凹透镜D．蔡老师是远视眼，戴凹透镜8．近期流行的“自拍神器”给旅行者自拍带来了方便。
如图所示，与直接拿手机自拍相比，利用自拍杆可以A B C DA．增大物距B．增大像距C．增大人像的大小D．减小取景范围9．透镜在我们的生活学习中应用广泛，下列说法错误的是A．近视眼镜利用了凹透镜对光的发散作用B．照相时被照者应站在镜头二倍焦距以外C．显微镜的目镜成正立、缩小的虚像D．借助放大镜看地图时，地图到放大镜的距离应小于一倍焦距10．图中正确表示像与物关系的是11．把一副眼镜放在太阳光下，在地面上看到如图所示的情形．关于该眼镜镜片的类型和可以矫正的视力缺陷，下列说法正确的是A．凹透镜，可以矫正远视眼B．凹透镜，可以矫正近视眼C．凸透镜，可以矫正远视眼D．凸透镜，可以矫正近视眼12．小希对下列光学成像实例进行了分析，判断正确的是实例：①针孔照相机内所成的像；②潜望镜中看到的景物的像；③放大镜看到的物体的像；④幻灯机屏幕上所成的像；⑤照相机中所成的像．A．反射成像的有②③⑤B．折射成像的有①③⑤C．属于实像的是①④⑤D．属于虚像的是②③④二、填空题(每空1分，共22分)13．《康熙几暇格物篇》中记载：“置钱碗底，远视若无，及盛满水时，则钱随水光而显现矣。
苏科版物理八年级上册第四章 光的折射 透镜单元测试题及答案
第四章光的折射透镜单元测试卷1.如图所示的现象中，属于光的折射现象的是（）A. 沙滩上鸽子的影子B. 汽车观后镜中的景物C. 水面上“折断”的筷子D. 镜子中的灯笼和灯2.光给人类带来了光明．下列关于光现象的描述中，错误的是（）A. “潭清疑水浅”是由于光的折射产生的一种现象B. 三月桃花盛开，游人能观赏到美丽的桃花，是光在桃花表面发生镜面反射的结果C. 雨过天晴后，天空中出现彩虹是光的色散现象D. 人们常说的“天狗吃月”这一现象是由于光的直线传播形成的3.下列光路图正确的是（）A. 凸透镜对光线的作用B. 凹透镜对光线的作用C. 放大镜的成像图D. 近视眼的成像图4.小林在森林公园里玩时，看到一个丢弃的塑料瓶，她想到，瓶里如果进了水后最容易引起火灾，其主要原因是（）A. 盛有水的瓶相当于一个凹透镜，对光线有会聚作用B. 盛有水的瓶相当于一个凸透镜，对光线有发散作用C. 盛有水的瓶相当于一个凸透镜，对光线有会聚作用D. 盛有水的瓶相当于一个凹透镜，对光线有发散作用5.如图所示，使用手机摄像头扫描維码时，成缩小的实像。
下列仪器成像特点与其相同的是（）A. 放大镜B. 照相机C. 投影仪D. 显微镜6.小明和小红用焦距相等的相同照相机对小强同学拍照，洗出的底片分别为图中的甲和乙，则（）A. 小红的照相机离小强的距离近B. 小明和小红的照相机离小强的距离相同C. 小红的照相机离小强的距离远D. 小明的照相机离小强的距离远7.如图所示，一束方向不变的光线从左方射向水面，这时的反射角是β，折射角是γ；若把水槽的左端稍垫高一些，待水面恢复平静时，反射角是β1，折射角是γ1，则（）A. B. C. D.8.小刚和小红一同完成了如下实验：把一枚硬币放在一个没有盛水的杯子底部，然后把杯子放在水平桌面上，小刚注视着硬币慢慢向远处移动，到眼睛刚好看不到硬币时停止移动。
小刚保持头部不动，此时小红缓缓地向杯中倒水，倒着、倒着，小刚又重新看到杯底的硬币。
综合解析苏科版八年级物理上册第四章光的折射 透镜单元测试试卷(附答案详解)
八年级物理上册第四章光的折射透镜单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 15分）一、单选题（5小题，每小题3分，共计15分）1、下列现象中属于光的直线传播的是（）A．猫在镜中的像B．水中的筷子弯折C．水杯的影子D．手机相机拍照2、下列属于光的反射现象的是（）A．旗杆在太阳下的影子B．雨后的彩虹C．海市蜃楼D．水塘边树的倒影3、有了光，自然界才绚丽多彩。
下列有关光的说法中正确的是（）A．光在真空中传播速度为3.6×108m/sB．光从空气进人水中，传播方向一定发生改变C．电影屏幕选用粗糖的布料，目的是避免光发生漫反射D．—束光与镜面成30°角照射到平面镜上，其反射角是60°4、如图关于透镜的应用，下列说法中正确的是（）A．凹透镜可以矫正远视眼B．凸透镜可以矫正近视眼C．显做镜的目镜成正立放大的虚像D．望远镜的目镜成正立放大的实像5、小晨在做探究凸透镜成像规律的实验，如图所示，F点为一倍焦距处，H点为二倍焦距处。
下列说法错误．．的是（）A．为使像成在光屏的中央，应将蜡烛向上移动B．烛焰位于A点时，成放大的实像C．烛焰位于B点时，光屏承接不到像D．烛焰从A点移到B点的过程中时，光屏上始终出现放大的像第Ⅱ卷（非选择题 85分）二、填空题（5小题，每小题4分，共计20分）1、如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰___________立的实像。
利用这一成像规律可制成___________（选填“照相机”、“投影仪”或“放大镜”），若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应___________（选填“变大”“变小”或“不变”）。

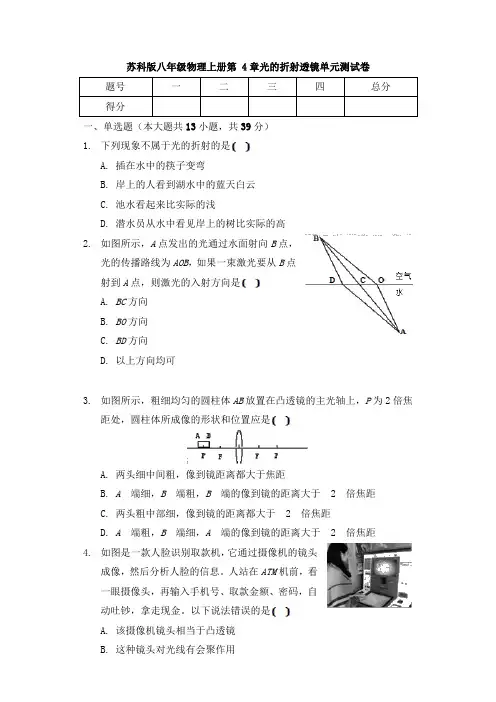

苏科版八年级物理上册 第4章 光的折射 透镜 单元测试卷(答案)
苏科版八年级物理上册第 4章光的折射透镜单元测试卷题号一二三四总分得分一、单选题（本大题共13小题，共39分）1.下列现象不属于光的折射的是A. 插在水中的筷子变弯B. 岸上的人看到湖水中的蓝天白云C. 池水看起来比实际的浅D. 潜水员从水中看见岸上的树比实际的高2.如图所示，A点发出的光通过水面射向B点，光的传播路线为AOB，如果一束激光要从B点射到A点，则激光的入射方向是A. BC方向B. BO方向C. BD方向D. 以上方向均可3.如图所示，粗细均匀的圆柱体AB放置在凸透镜的主光轴上，P为2倍焦距处，圆柱体所成像的形状和位置应是A. 两头细中间粗，像到镜距离都大于焦距B. A端细，B端粗，B端的像到镜的距离大于 2 倍焦距C. 两头粗中部细，像到镜的距离都大于 2 倍焦距D. A端粗，B端细，A端的像到镜的距离大于 2 倍焦距4.如图是一款人脸识别取款机，它通过摄像机的镜头成像，然后分析人脸的信息。
人站在ATM机前，看一眼摄像头，再输入手机号、取款金额、密码，自动吐钞，拿走现金。
以下说法错误的是A. 该摄像机镜头相当于凸透镜B. 这种镜头对光线有会聚作用C. 镜头所成的像是一个正立缩小的实像D. 若镜头焦距为10cm，为了能形成清晰的像，人脸到镜头的距离应大于20cm5.如图所示，凸透镜的焦距为f，小明同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，下列说法正确的是A. 投影仪就是利用这一成像原理制成的B. 实验中蜡烛越烧越短，光屏上烛焰的像向上移动C. 要使光屏上烛焰的像变大，只需将蜡烛远离凸透镜D. 将蜡烛与光屏位置互换，光屏上的像比原来的像要小6.图四幅图中，与其中三幅成像原理不一样的是A. 海市蜃楼B. 水中月C. 放大镜中的字D. 水中鱼7.无限远处的太阳光正对照射到凸透镜上，则通过透镜后形成的亮点与透镜光心的距离A. 小于fB. 等于fC. 大于fD. 小于2f8.关于光现象下列说法正确的是A. 光的传播必须有介质B. 凸透镜既能成倒立等大的实像，又能成倒立等大的虚像C. 用照相机拍摄时，人在镜中都是虚像D. 太阳光经过三棱镜后可分解成各种单色光9.小华同学让凸透镜正对着太阳光，用白纸在透镜的另一侧观察太阳光，通过凸透镜后的现象，移动白纸使光斑最小、最亮，此时光斑离凸透镜10cm ，据此我们可以确定此透镜的焦距为A. 5cmB. 10cmC. 15cmD. 20cm10.小华将凸透镜紧靠书上的一幅鹦鹉图片如图甲，然后逐渐远离的过程中，通过凸透镜观察到四个不同的像如图乙，则四个像出现的先后顺序是A. B. C. D.11.有A，B，C三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛焰距离相等的条件下，得到的实验记录如下：由此可知A，B，C三个透镜的焦距关系为A. B. C. D.12.在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是A. 利用这一原理制成了投影仪B. 若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像C. 若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，适当移动光屏也能得到一个清晰的像D. 若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清淅的像13.某同学站在平面镜前，在他远离平面镜的过程中，他在镜中的像A. 逐渐变大B. 逐渐变小C. 与平面镜距离逐渐变小D. 与平面镜距离逐渐变大二、填空题（本大题共6小题，共17分）14.小明在湖边看到水里的鱼，这是光的______ 现象，这个像是______ 像，如果在水下的潜水者能够看到小明的眼睛，小明也一定能看到潜水者的眼睛，这是因为光折射时，光路是______ 的．15.二维码在现代生活中随处可见。
苏科版八年级物理上第四章《光的折射透镜》综合测试卷(含答案)
6.第四章《光的折射透镜》综合测试卷(考试时间 :60 分钟满分 :100 分) 、选择题(每小题 2 分，共 32分)如图所示的四种现象中，由光的折射形成的是 ( )下列叙述正确的是A.光年是一个非常大的距离单位B.电视机遥控器是利用紫外线工作的C.投影仪是利用凸透镜成放大、正立的实像的原理制成的D.远视眼镜的镜片是凹透镜如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电，此透镜是一个 ( )A.凸透镜，对光线具有会聚作用B.凸透镜，对光线具有发散作用C.凹透镜，对光线具有会聚作用D.凹透镜，对光线具有发散作用在探究凸透镜成像规律实验中，当烛焰、凸透镜和光屏处于如图所示的位置时，恰能在光屏上得到一个清晰的像 .应用这一成像原理的是 ( )1.2.3.A.甲、丁如图是B.丙、丁根直树枝斜插在湖水中的一张照片，是树枝反射形成的虚像是树枝折射形成的实像A. OBB. OBC. OC 是树枝在水中的部分D. OC 是树枝折射形成的实像用激光笔沿图中所示的 PO 方向照射，4.5.定能照射到尚未移动的小鱼或小D.甲、乙C.乙、丙)在进行“探究凸透镜成像规律”的实验时，把一支点燃的蜡烛放在距离凸透镜 2倍焦距以外的地方，调节光屏位置，可以看到烛焰清晰的图象，这个图象是图中的 ( )8. 人们在生活中遇到的透镜及其组合所成的像是各种各样的，其中只能成实像的是( )A. 眼睛B.放大镜C.望远镜D.显微镜9. 昆虫观察盒的盒盖是一个凸透镜 (如图所示 )，盒盖到盒底的距离为 10 cm ，利用凸透镜 能成正立、放大的像的原理可以方便地观察小昆虫 .在一次实验中，小明不小心把盒盖 上的凸透镜打碎了 .为了修好观察盒，老师分别给他提供了焦距为4 cm 、8 cm 、 10 cm和 12 cm 的凸透镜各一个，他应该选择A. 焦距为 4 cm 的凸透镜C. 焦距为 10 cm 的凸透镜10. 如图所示，凸透镜焦距为 f ，烛焰在图示位置时恰能在光屏上成清晰的像 .现将蜡烛沿主光轴向左移动 2f 的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的 像，则光屏上的像 ( )A. 一直变小B.一直变大C.先变大后变小D. 先变小后变大11. 小华看物体时的成像情况如图所示， 医生向她介绍激光手术 :通过激光烧蚀厚度均匀的透 明眼角膜，使之改变形状，实现视力矫正 .手术后的眼角膜形状应为下列图中的 ()12. 在模拟近视眼的实验中，将蜡烛放在离凸透镜较远的位置，如图所示，给凸透镜“戴” 上近视眼镜，此时光屏上能成一清晰的像 ;若“取”下A.潜望镜B. 放大镜C. 照相机D.投影仪7. ( ) B. 焦距为 8 cm 的凸透镜近视眼镜，为使光屏上的像清晰，在保持烛焰和透镜位置不变的条件下，应该将光屏A.远离透镜B.靠近透镜C.靠近透镜和远离透镜都可以D.保持在原来的位置13.下列说法错误的是 ( )A.远视眼的矫正是配戴合适的凸透镜B.在岸上看到水中的白云是光的折射现象C.小孔成像中像的大小与小孔到光屏的距离有关D.烛焰在凸透镜的主光轴上，以速度v从 1. 2 f 处匀速运动到 1. 9f 处(f 为焦距 )，这段时间内像移动的速度为 v' ，则 v' >v14.荣成烟墩角天鹅湖良好的生态环境，吸引上万只天鹅每年冬季成群结队悄然降临，栖息越冬，这期间有大批的摄影爱好者云集.如图所示是一名摄影爱好者所拍的照片，下列说法正确的是 ( )A.天鹅在水中的倒影，是光的反射形成的实像B.天鹅在水中的倒影，是光的折射形成的虚像C.当发现天鹅没有全部进入照相机取景框内时，摄影者应远离天鹅并将镜头后缩D.当发现天鹅没有全部进入照相机取景框内时，摄影者应靠近天鹅并将镜头前伸15.小明在完成“探究凸透镜成像规律”实验后，为进一步了解“视力矫正”的原理，移动蜡烛，先让烛焰在光屏上成了一个清晰的像，如图所示.然后他在蜡烛和凸透镜之间放置了不同类型的眼镜片 .关于本次实验现象正确的是 ( ) A.放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、放大的实像B.放置眼镜片之前，蜡烛在图示位置，光屏上得到的是倒立、缩小的虚像C.将远视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像D.将近视镜片放在蜡烛和凸透镜之间，使光屏靠近透镜，又能在光屏上看到清晰的像16.甲、乙两只机械手表放在凸透镜的主光轴上，位置如图所示，手表的正面对着透镜且与主光轴垂直，在透镜的另一侧的适当位置观察两只手表所成的像，应是( )A.甲手表顺时针转动，与直接看表相同B.甲手表逆时针转动，与直接看表相同C.乙手表顺时针转动，与直接看表相同D.乙手表逆时针转动，但表面的上下、左右都颠倒了二、填空题 (每空 1 分，共 17分)17.(1)周末，小丽和家人去湿地公园游玩，看见平静的水里，鱼儿在白云中游来游去.看到的鱼儿是由于光的射形成的像 ; 若湖水深 2m，则白云形成的像到水面的距离(选填“大于” “小于”或“等于” )2 m.(2)常见的视力缺陷类型有近视眼和远视眼，如图所示是一位视力缺陷者的眼球成像示意图，他的视力缺陷类型是 .18.如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角入射角，折射角入射角（以上两空选填“大于” “等于”或“小于” ）;当入射角增大到一定程度时，折射角会先到达 90°，入射角继续增大时，便没有了（选填“反射光线”或“折射光线” ），光纤通信就是利用了此原理来减少光在传播过程中的能量损失 .19.小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形鱼缸中以便观赏（如图所示）.人在适当的位置可以看到两条鱼，一条是由于光从斜射入时，发生折射形成的的虚像 ;另一个是由于球形鱼缸和水的共同作用相当于放大镜，我们看到的小丑鱼是它通过球形鱼缸形成的、放大的虚像 .20.某些手表上有一个圆滑的透明凸起，通过它看日期会觉得很清楚，这是因为这个圆滑的凸起相当于一个，我们看到的实际上是一个（选填“放大”或“缩小” ）的（选填“实像”或“虚像” ）.21.数码相机是一种新兴的照相器材，它同普通照相机不同之处在于它没有底片，而是通过一个特殊的感光层 CCD ，将图像的光信号转化成为数字信号保存起来.下表是某数码相机的一些参数，请你根据这个表格，用所学过的知识来说明，感光层离开镜头的距离要满足什么条件 : ;要成像，物体离开镜头的距离要满足什么条件 :型号镜头焦距光圈快门CCD 解析度Sony- S70 34 mm 8~1/1 000 s 1 024 × 76822.近期流行的“自拍神器”给旅行者自拍带来方便 .如图所示，与直接拿手机自拍相比，利用自拍杆可以物距，减小人像的大小，从而取景范围，取得更好的拍摄效果 .（选填“增大”或“减小” ）三、作图题（每图 3 分，共 12分）23.（1）在图甲中画出入射光线 AO 的折射光线（大概位置）和反射光线（2）如图乙所示，一束光从空气斜射到玻璃砖上，画出折射光线（3）如图丙所示，将光路图补充完整 .（O 为光心， F 为焦点 ）四、实验探究题 （共 39 分 ）24. （8 分 ）如图是研究光的折射规律的实验原理图， 表中记录了不同的入射角对应的折射角的实验测量数据 .（1）请你结合图，以光从空气进入玻璃中的情况为 例，分析实验数据 （光从空气进入其他透明介质 中也可得到具有相同规律的实验数据 ），对光从 空气进入其他透明介质中的折射规律加以总结 ①折射光线跟入射光线和法线在同一平面内， 并且分居在法线两侧 ;②.（2） 从表中数据可以发现当入射角较小时折射角 γ与人射角 i 成 （选填“正比”或“反比” ），那么，当入射角 i 较大时这种关系 （选填“仍然”或“不” ） 成立 .（3）当光垂直射入玻璃中时折射角为 ° .25. （10 分 ）小雷对凸透镜焦距与制成凸透镜的材料种类、凸透镜凸起程度的关系进行了探 究实验 .（1）他第一次测量焦距的实验如图甲所示，则测得的焦距为 cm.（2）由 1、2 次实验可得出的结论是 :同种材料制成的凸透镜， 透镜的凸起程度越大， 折光 能力越 .比较 2、3 两组实验可以得出的结论是 .（3）小雷回想起白光经三棱镜后，光屏上自上而下出现了红、橙、黄、绿、（要求保留作图痕迹 ）.蓝、靛、紫的色带（如图乙），受此启发，他分别用红光和蓝光来进行图甲的实验，结论是 :对同一凸透镜，光入射时焦距小些 .（4）探究完成后， 小雷和其他同学用焦距为 8. 0 cm 的凸透镜和蜡烛进行成像实验 .从各组 汇报数据中发现， 当物距均为 16. 0 cm 时， 有两个小组所测像距分别为 19. 0 cm 、13.（2）拍照得到虾的胶片后，他用如图乙所示的幻灯机展示给同学们看 . ①胶片上虾的头部朝 （选填“上”或“下” ）.②测得胶片到凸透镜的距离为 8 cm ，则该凸透镜的焦距可能是 （ ）物质的精细结构，可以拍摄出物质的分子结构图，在现代科学技术中有重要应用（1）图中的磁透镜 L, 相当于光学器件中的透镜，对光起 作用， 磁透镜 L 2 相当于光学显微镜的 ，物体通过它可以成放大的像，物体通过电子显微镜，成 次 （选填“放大”或“缩小” ）的像，像是 （选填“倒立”或“正立” ）的 . 26. 0 cm ，与理论像距 16. 0 cm 相比偏差较大 . 若不是因为长度测量方法错误和测量误差 导致的，请分析出现这种情况的原因 :（11 分）2014 年 7 月，常州学生李潇在水塘中看到形状特殊的“虾” .（1）如图甲所示，他看到的“虾”是因为光的 虾在水中 （选填“ C ” 或“ 而形成的 D ”“E ”或“F ”）处.他用激光笔从 F ” ）处射出光束，即可把虾照亮 . A 点向 像，真正的A. 2 cmB. 7 cmC. 9 cmD. 10 cm③要使像变得更大，应将幕布向 （选填“左”或“右” ）移，并将凸透镜向 （选填“左”或“右” ）移 .（3）生物老师证实，这是古老物种仙女虾，其卵可以在寒冷或高温的沙土里休眠多年， 直到遇水才孵化 .仙女虾的卵壳具有 （写出一点即可 ）的特性 . 27. （10 分 ）阅读下文，回答问题电子显微镜是在 20世纪 30年代出现的， 它是类比于光学显微镜发 展起来的 .光学显微镜是用可见光照射被研究的物体，利用光学透镜使 光线偏折而成像的 ;电子显微镜则是让电子束穿过被研究的物体，利用 电磁透镜使电子束偏转而成像的 .如图是用磁场聚集的电子显微镜的示意图，发射电子的阴极 K 相当于光学显微镜的光源 .从阴极发射出来的 电子，经过磁透镜 L 1后变为平行的电子束， L 1起会聚透镜的作用 .电子 束穿过被研究的物体 O ，产生被研究物体的透射像 .磁透镜 L 起物镜的 作用，电子束通过它，放大成像 I , 射在荧光屏 S 上，可以用照相的方法记录下来电子显微镜的放大率比光学显微镜的放大率高 1 000 倍左右 .电子显微镜能观察到（2）电子显微镜相对于光学显微镜有哪些优点参考答案1. A2. A3. C4. A5. A6. D9. D 10. A 11 . C 12. B 13. B 14. C17.(1)折(2)近视眼大于18.等于大于折射光线19.水中空气变浅正立20.凸透镜放大虚像21.在 34mm和68mm 之间大于68 mm22.增大增大2315. C 16. A7. B 8. A光从空气斜射入其他透明介质中折射角总是小于入射角不24.25.(1)②(2)正比(3) 0(1) 10(2)强(3)蓝凸透镜的焦距与透镜的材料有关26. (1)折射虚 E B(2)①下②B ③右左(3)耐严寒、耐高温等27. (1)凸会聚物镜 2 放大正(4)光屏上还没有出现清晰的像时就测出了像距(2)电子显微镜的放大率比光学显微镜的放大率高一千倍左右11。
苏科版八年级物理上册【第四章光的折射透镜】试题及答案
八年级苏科版物理上册第四章《光的折射透镜》试题(满分100分时；时间60分钟)一、选择题(每题3分，共36分)1．如图所示现象中属于光的折射的是() 2．光从玻璃斜射向空气而发生折射时，图中所示的光路图中正确的是()3．平静的湖面上映出天上的白云，一个同学说：“快看，鱼在云里游呢!”她看到的“云和鱼”实际上是()A．云是像，鱼是实物B．云是虚像，鱼是实像C．云和鱼都是实像D．云和鱼都是虚像4．“影”是我们日常生活中常见的光现象，如做光学游戏形成的“手影”，民间皮影戏的“皮影”，湖岸景色在水中形成的“倒影”，春游时的“摄影”等。
以下列出的“影”与物理知识对应关系不正确的是() A．手影——光的直线传播B．皮影——光的反射C．倒影——平面镜成像D．摄影——凸透镜成像5．夏天的中午，不宜向阳光下的花木上洒水。
如果这时候洒水，待水蒸发后，原来叶片上附着水珠的地方，会出现枯黄色的烫伤斑点。
其原因是() A．水滴蒸发，带走叶片的热量B．水滴在烈日照射下，温度升得很高，使叶片上有水滴的地方烧焦C．透明的水滴更容易让阳光透射到叶片上D．水滴好似凸透镜，使阳光会聚，使叶片上有水滴的地方被烧焦6．一块玻璃砖中间有一个月牙形状的空气泡，如图所示，一束平行光通过它后，将() A．仍然是平行光B．被会聚C．被发散D．无法确定7．用照相机照相时，物体在胶卷上形成()A．缩小的倒立实像B．放大的正立实像C．缩小的正立实像D．缩小的倒立虚像8．如图所示，一束方向不变的光线从右方斜射向水面，这时的反射角是，折射角是，若把水槽的左端稍垫高一些，待水面重新恢复平静时，反射角是1，折射角是1，那么()A．1<，1<B．1=，1=C．1<，1>D．1>，1>9．眼睛能看见物体，是因为物体在视网膜上形成清晰的像，下列设备的成像原理与这种成像情况相似的是()A．平面镜B．照相机C．投影仪D．放大镜10．关于凸透镜成像，下列说法正确的是()A．实像一定是正立的，虚像一定是倒立的B．实像和虚像都可能是放大的C．成实像时，物体离凸透镜越近，像越小D．成虚像时，物体在二倍焦距之外11．下列仪器上使用的光学元件与另外三个不属于同一种类型的是()A．放大镜B．潜望镜C．照相机的镜头D．投影仪的镜头12．某同学做“观察凸透镜成像”的实验时，将蜡烛点燃后放在距凸透镜15cm的地方，在光屏上得到一个清晰、倒立、放大的烛焰的像，当他将蜡烛移到距凸透镜7cm处后() A．移动光屏，仍然可以得到一个倒立、放大的像B．移动光屏，可以得到一个倒立、缩小的像C．无论怎样移动光屏，在光屏上始终看不到烛焰的像D．移动光屏，可以在光屏上看到一个正立、放大的像二、填空题(每空1分，共11分)13．在“a．小孔成像、b．手影游戏、c．海市蜃楼、d．放大镜成像”的这些现象中，利用了光的直线传播规律的是；利用光的折射现象成像的是；属于凸透镜成像规律的是。
苏科版八年级物理上册第四章《光的折射、透镜》试卷一及答案
第四章《光的折射、透镜》单元试卷一、选择题（每题2分，共30分）1．如图所示，画出了光线射到空气与水的界面处发生折射和反射的四幅光路图，其中正确的光路图是( )2．测绘人员绘制地图时，常常需要在高空的飞机上向地面照相，称为航空摄影，若要使用航空摄影照相机的镜头焦距为50 mm，则底片到镜头间的距离为( ) A．100 mm以外B．50 mm以内C．略大于50 mm D．恰为50 mm3．放映幻灯时，在屏幕上得到的是幻灯片上图像的( ) A．正立放大的虚像B．倒立放大的实像C．倒立放大的虚像D．正立放大的实像4．平行光线经如图所示的中空玻璃砖后将会( ) A．会聚B．发散C．仍为平行光D．无法判断5．下列现象中，属于光的折射现象是A．斜插入水中的筷子，从水面上看，水下部分的筷子向上弯折了B．从平面镜中看见自己的像C．在太阳光照射下树木出现了影子D．平静的水面映出岸上的景物6．下列关于折射现象中，说法正确的是A．光从空气进入水中时，折射角一定大于入射角B．光从空气进入水中时，折射角一定小于入射角C ．光从水进入空气中时，传播方向有可能不变D ．光从水进入空气中时，传播方向一定改变7．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u 跟像到凸透镜的距离v 之间关系的图象，如图所示，下列判断正确的是( ) A ．该凸透镜的焦距是20 cm B ．当u 15 cm 时，在光屏上能得到一个缩小的像C ．当u 25 cm 时，成放大的像，投影仪就是根据这一原理制成的D ．把物体从距凸透镜10 cm 处移动到30 cm 处的过程中，像逐渐变小8．显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜对被观察物所成的像是( ) A ．物镜成正立、放大的虚像B ．物镜和目镜都成实像C ．物镜和目镜都成虚像D ．目镜成正立、放大的虚像9．下列物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳灶烧水；④水中的筷子变弯。
苏科版物理八年级上册 第四章 光的折射 透镜 单元练习题
第四章光的折射透镜一、选择题1.一束光在空气中经凸透镜折射后，下列说法中正确的是A. 一定是平行光束B. 一定是会聚光束C. 折射光束比原来的光束会聚一些D. 一定是发散光束2.如下图是把一副眼镜放在太阳光下，在地面上看到的情形，由此可以判断镜片是（）A. 平面镜B. 平板玻璃C. 凸透镜D. 凹透镜3.电视机遥控器是靠红外线来实现对电视机控制，下列哪种物品遮挡在遥控器前，遥控器还能实现遥控的（）A. 硬纸片B. 厚玻璃C. 薄木板D. 薄铁皮4.下列关于显微镜和望远镜的说法正确的是（）A. 天文望远镜能看见遥远的星体，是因为星体上的光线通过望远镜后所成的像比星体本身大得多B. 显微镜可以将来自物体的光线经过两次放大后成一个倒立、放大的虚像C. 望远镜可以用一组凹透镜和凹透镜组合而成D. 显微镜可以用一组凸透镜和一组凹面镜组合而成5.放映幻灯时，在屏幕上得到的是幻灯片上图象的（）A. 正立放大的虚像B. 正立放大的实像C. 倒立放大的虚像 D. 倒立放大的实像6.物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水．两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图所示．关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是（）A. 玻璃缸的折射作用B. 激光笔发出的光线未绝对平行C. 白糖水的密度不是均匀的，越深密度越大D. 激光笔发出的各种颜色的光发生了色散7.面对清澈见底、看起来不过齐腰深的池水，不会游泳的人千万不要贸然下去，因为人们看到的池水深度和它的实际深度并不相同，下面四幅图能正确解释此现象的是（）A. B. C. D.8.光斜射到放在空气中的玻璃砖上，在上、下两个相互平行的表面发生折射，下列关于光传播的四张光路图A，B，C，D中正确的是（）A. B.C. D.9.如图是照相机的成像示意图，以下说法中正确的是（）A. 照相机的镜头是凹透镜B. 所成的像是正立、缩小的实像C. 所成的像是倒立、缩小的虚像D. 要在底板上成缩小的像，物距必须大于2倍焦距10.如图所示，有一束光线斜射入盛水的杯中，在杯底形成光斑。
