城市地下管道修修复技术

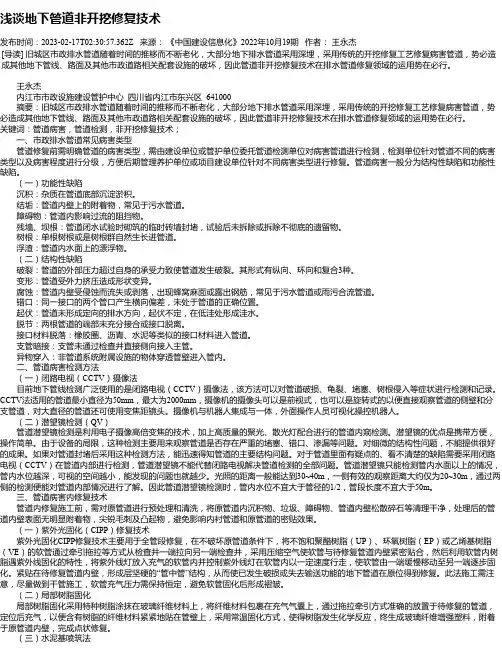

浅谈地下管道非开挖修复技术
浅谈地下管道非开挖修复技术发布时间：2023-02-17T02:30:57.362Z 来源：《中国建设信息化》2022年10月19期作者：王永杰[导读] 旧城区市政排水管道随着时间的推移而不断老化，大部分地下排水管道采用深埋，采用传统的开挖修复工艺修复病害管道，势必造成其他地下管线、路面及其他市政道路相关配套设施的破坏，因此管道非开挖修复技术在排水管道修复领域的运用势在必行。
王永杰内江市市政设施建设管护中心四川省内江市东兴区 641000摘要：旧城区市政排水管道随着时间的推移而不断老化，大部分地下排水管道采用深埋，采用传统的开挖修复工艺修复病害管道，势必造成其他地下管线、路面及其他市政道路相关配套设施的破坏，因此管道非开挖修复技术在排水管道修复领域的运用势在必行。
关键词：管道病害，管道检测，非开挖修复技术；一、市政排水管道常见病害类型管道修复前需明确管道的病害类型，需由建设单位或管护单位委托管道检测单位对病害管道进行检测，检测单位针对管道不同的病害类型以及病害程度进行分级，方便后期管理养护单位或项目建设单位针对不同病害类型进行修复。
管道病害一般分为结构性缺陷和功能性缺陷。
（一）功能性缺陷沉积：杂质在管道底部沉淀淤积。
结垢：管道内壁上的附着物，常见于污水管道。
障碍物：管道内影响过流的阻挡物。
残墙、坝根：管道闭水试验时砌筑的临时砖墙封堵，试验后未拆除或拆除不彻底的遗留物。
树根：单根树根或是树根群自然生长进管道。
浮渣：管道内水面上的漂浮物。
（二）结构性缺陷破裂：管道的外部压力超过自身的承受力致使管道发生破裂。
其形式有纵向、环向和复合3种。
变形：管道受外力挤压造成形状变异。
腐蚀：管道内壁受侵蚀而流失或剥落，出现蜂窝麻面或露出钢筋，常见于污水管道或雨污合流管道。
错口：同一接口的两个管口产生横向偏差，未处于管道的正确位置。
起伏：管道未形成定向的排水方向，起伏不定，在低洼处形成洼水。
脱节：两根管道的端部未充分接合或接口脱离。
浅谈城市地下排水管道非开挖探测、检测与修复技术
浅谈城市地下排水管道非开挖探测、检测与修复技术（辽宁省有色地质勘查总院有限责任公司辽宁沈阳110013）摘要：随着国内城市基础设施建设加快,部分排水管道因使用年限较长、日常管养不到位等造成结构性缺陷和功能性缺陷。
地下排水管道存在的主要问题是破损断裂、错位、路基下沉、管道淤塞现象,形成城市内涝,亟待修复。
本文阐述了城市排水管道非开挖技术探测、检测与修复的原理与应用方法及优势。
关键词：“测量机器人”“管道内部定位”“原位固化法”一、管道非开挖探测、检测与修复技术产生背景城市排水管道是城市的重要基础设施之一，排水管道的结构稳固和功能保障是城市排水安全的重要保证，全面、准确地掌握地下排水管线内窥情况，提供可靠的检测数据建立有效的地下排水管网系统，是城市现代化建设和高质量、高效率运转的基本保证。
由于非开挖修复地下排水管道缺陷点精确定位测量设备受到限制。
如GPS卫星定位：在地下排水管道内无法接受卫星信号；全站仪：在狭小的管道空间根本无法作业和人员的进入，同时管道内产生的各种有毒有害气体，对测量人员的人身安全造成危害。
通过测量机器人精确的测量定位，有效的完成测量的精确定位技术，即保证了测量作业人员的人身安全，又解决了测量设备受限制问题。
在这样的背景下，地下排水管道内部缺陷点精确定位和非开挖修复技术便应运而生。
二、测量机器人在地下管道探测、检测的应用CCTV检测为管道闭路电视内窥检测技术，是排水管道探测、检查及新建排水管渠的验收的有效手段，对开展市政排水管道管理和养护工作，发挥巨大的辅助作用。
CCTV排水管线检测法利用计算机、机器人、数字图像、机电一体化等技术，实现了图像记载的检测体系。
2.1地下管线探测、检测技术将“爬行器”采用大偏心井及管底离井底较深的CCTV排水检测机器人输送装置将机器人送入管道内—机器人驶进管道内部开始进行检测工作，车头上装有高清晰摄像头，能够清晰地看到管道内部的情况。
通过主控器电脑，检测人员还可以调整拍摄的高度、照明、焦距和速度，甚至可以360度旋转，拍摄不同方位的管道内壁图片，对各种缺陷、特殊结构和检测状况应作详细判读、量测和记录，填写检测结果。
非开挖修复地下排水管道技术简介
非开挖修复地下排水管道技术简介摘要：城市排水管网是城市的重要基础设施，是城市水污染防治和城市排涝、防洪的骨干，但是由于管龄过长、外部荷载、管道材料以及施工质量的影响，排水管道迅速进入老化、受损阶段，管道的设计寿命锐减，管道排水能力受到严重影响，进而也成为城市内涝和污水收集质量降低、路面塌陷的重要因素。
而管道如果长期不修复，轻则污染地下水，重则导致道路塌陷，交通瘫痪，因此寻找行之有效的修复方案是目前城市管理部门无法回避的问题也是重要的工作任务。
本文对目前最为经济安全合理的非开挖修复技术进行简要介绍。
关键词：非开挖；修复；排水管道；技术；简介目前，我国大多数城市中排水管道的修复都是采用开挖后重新埋管的方法，但是城市地下管线错综复杂排水管道的修复技术难度增大，尤其是在大城市，城市道路的开挖越来越受限制，因此选择非开挖修复技术越来越受城市管理者的青睐。
下面我将简单介绍非开挖修复地下排水管道的技术与方案。
非开挖修复技术优点优点：1、针对老、旧管道设施的改造，能同时满足结构更新和扩容的需求；2、最大限度地避免开挖对环境的破坏，减少了工程道路修复等额外投资；3、局部开挖工作坑，减少开挖及对公共交通环境的影响；4、采用液压设备，噪声低，符合环保要求，减少扰民因素，社会效益明显提高；5、施工速度快、工期短，有效降低了工程成本；6、工程安全可靠，提高了服务性能，有益于设施的后期养护。
鉴于非开挖管道修复技术的优势，近年来在排水管道、供水管道和天然气管道应用有了很大的发展。
非开挖修复前期准备非开挖修复施工前，应对待修管道上下游进行堵水、临时排水、管道清洗、CCTV检测及原管道进行预处理等各项前期工作。
1、临排措施。
排水管道非开挖修复前，若缺陷段管道无法实施停水作业，则除少量工法可以适量带水作业外，为确保修复期间上下游正常排水，需采取临排调水措施。
2、堵水。
临排搭设完备后，进行缺陷管道上下游的堵水作业，通常用堵水气囊进行封堵；3、清淤。
城市非开挖地下管道不锈钢衬里修复技术分析
第2期(总第137期)2021-06-25市政设施管理Shizheng Sheshi Guanli工程管理城市非开挖地下管道不锈钢衬里修复技术分析口孙艳I张骋2易琨彳别业红"张正伟5［摘要］本文结合城市给水工程施工维护实践，对非开挖地下管道不锈钢衬里修复技术进行了简要的分析和介绍.［关键词］给水管道修复非开挖不锈钢衬里当城市市政管网受到长时间侵蚀破坏时，管材质量将严重影响管网水质。
针对管道内壁严重腐蚀和结垢现象，由于城市地下管线错综复杂，采用传统的开挖敷设施工进行管道修复十分困难，甚至不可能实施。
因此，本文介绍一种新型非开挖管道修复技术作为管网水质调控的补充措施。
非开挖管道修复技术因具有施工周期短、成本低、不阻碍交通及不影响周围环境等显著优点而受到广泛重视。
非开挖管道修复工艺技术主要有内套管(PE内衬)、逆翻转内衬、不锈钢薄板焊接内衬、管道喷涂内衬等。
不锈钢薄板作为给水管内衬修复材料，比其他材料具有更多优势。
它耐腐蚀、不结垢、摩阻小、无毒无污染，埋地使用寿命长于钢管及铸铁管,在国内外给水行业中得到了广泛的认同。
1概述1.1管道结构不锈钢衬里管道结构如图1所示。
在原有的地下管道中衬入薄壁不锈钢管道，在中间充有填充剂。
原有地下管道可以是钢管、铸铁管、水泥管、玻璃钢管、塑料管等金属与非金属管。
其主要功能是承受管道内压与外压。
薄壁不锈钢管可以是适应管中介质腐蚀的耐蚀金属制成的薄壁金属管，其主要功能是防腐蚀和防漏水。
填充层的功能是填充原管道内壁和不锈钢衬管外壁之间的空间，使不锈钢衬里地下管道成为一个整体结构的复合管。
d*图1非开挖地下管道不锈钢衬里管道结构1.2修复结构种类(1)等径衬里。
原地下管道，即壳层管的内径D內等于不锈钢衬里管外径即：D^d外。
(2)偏心衬里。
当D內〉d外时，不锈钢衬里管是落在壳层管的底部，剩余空间由填充剂注满。
2不锈钢衬里修复方法不锈钢衬里修复方法是在现有PE软衬方法的基础上研制成的衬里技术。

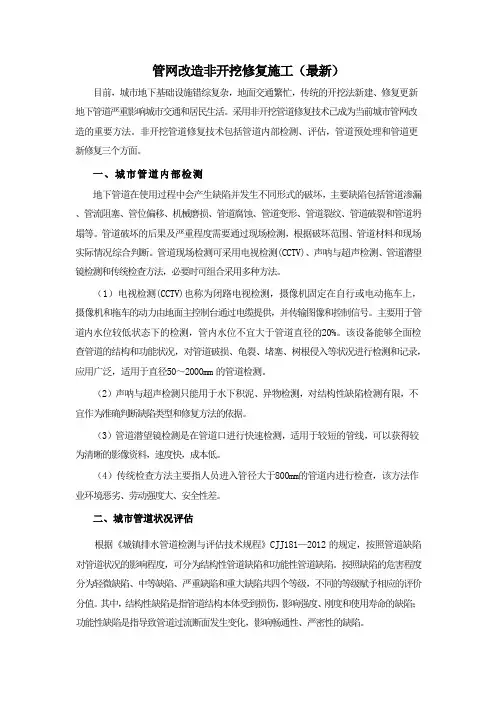

管网改造非开挖修复施工(最新)
管网改造非开挖修复施工（最新）目前，城市地下基础设施错综复杂，地面交通繁忙，传统的开挖法新建、修复更新地下管道严重影响城市交通和居民生活。
采用非开挖管道修复技术已成为当前城市管网改造的重要方法。
非开挖管道修复技术包括管道内部检测、评估，管道预处理和管道更新修复三个方面。
一、城市管道内部检测地下管道在使用过程中会产生缺陷并发生不同形式的破坏，主要缺陷包括管道渗漏、管流阻塞、管位偏移、机械磨损、管道腐蚀、管道变形、管道裂纹、管道破裂和管道坍塌等。
管道破坏的后果及严重程度需要通过现场检测，根据破坏范围、管道材料和现场实际情况综合判断。
管道现场检测可采用电视检测(CCTV)、声呐与超声检测、管道潜望镜检测和传统检查方法，必要时可组合采用多种方法。
（1）电视检测(CCTV)也称为闭路电视检测，摄像机固定在自行或电动拖车上，摄像机和拖车的动力由地面主控制台通过电缆提供，并传输图像和控制信号。
主要用于管道内水位较低状态下的检测，管内水位不宜大于管道直径的20%。
该设备能够全面检查管道的结构和功能状况，对管道破损、龟裂、堵塞、树根侵入等状况进行检测和记录，应用广泛，适用于直径50～2000mm 的管道检测。
（2）声呐与超声检测只能用于水下积泥、异物检测，对结构性缺陷检测有限，不宜作为准确判断缺陷类型和修复方法的依据。
（3）管道潜望镜检测是在管道口进行快速检测，适用于较短的管线，可以获得较为清晰的影像资料，速度快，成本低。
（4）传统检查方法主要指人员进入管径大于800mm的管道内进行检查，该方法作业环境恶劣、劳动强度大、安全性差。
二、城市管道状况评估根据《城镇排水管道检测与评估技术规程》CJJ181—2012 的规定，按照管道缺陷对管道状况的影响程度，可分为结构性管道缺陷和功能性管道缺陷。
按照缺陷的危害程度分为轻微缺陷、中等缺陷、严重缺陷和重大缺陷共四个等级，不同的等级赋予相应的评价分值。
其中，结构性缺陷是指管道结构本体受到损伤，影响强度、刚度和使用寿命的缺陷；功能性缺陷是指导致管道过流断面发生变化，影响畅通性、严密性的缺陷。
地下管道非开挖修复技术规程
地下管道非开挖修复技术规程一、前言地下管道是现代城市的重要组成部分，其安全运行对城市的正常运转至关重要。
然而，地下管道的老化和损坏也是不可避免的。
传统的地下管道维修方法是开挖修复，但这种方法会对城市交通和环境造成影响，同时还会增加维修成本。
因此，非开挖修复技术成为了一种重要的管道维修方法。
本文旨在提供一份地下管道非开挖修复技术规程，以帮助工程师和技术人员正确使用非开挖修复技术。
二、非开挖修复技术概述非开挖修复技术指的是在不破坏地面或地下管道的情况下，通过特定的工具和材料对管道进行修复。
这种修复方法具有操作简便、工期短、成本低等优点。
非开挖修复技术包括以下几种：1. 管道内衬管道内衬是一种将带有特殊材料的管道套在损坏的管道内部的方法。
这种方法适用于管道内表面受损或结构脆弱的情况。
2. 管道包覆管道包覆是一种在损坏的管道外部覆盖一层特殊材料的方法。
这种方法适用于管道外部受损或结构脆弱的情况。
3. 管道注浆管道注浆是一种在管道周围注入特殊材料的方法。
这种方法适用于管道周围土壤沉降或管道结构脆弱的情况。
三、非开挖修复技术使用流程1. 方案设计在进行非开挖修复之前，需要对管道进行全面的检查和评估，确定管道的损坏程度和修复方案。
设计方案应考虑到管道的材料、直径、长度、深度等因素。
2. 材料选用对于不同的管道损伤类型，需要选用不同的修复材料。
例如，对于管道内部损伤，需要选用具有耐腐蚀、耐磨损等特性的材料；对于管道外部损伤，需要选用能够抵抗氧化、紫外线等特性的材料。
3. 工具准备根据设计方案的要求，准备相应的修复工具和设备。
例如，对于管道内衬，需要准备管道内衬机、管道套等工具；对于管道包覆，需要准备管道包覆机、材料输送设备等工具。
4. 现场施工根据设计方案和材料选用，进行现场施工。
在施工过程中，需要注意安全防护，保证施工人员的人身安全。
5. 质量检验施工完成后，需要对修复后的管道进行质量检验，检查修复效果是否符合设计要求。
地下管网修复技术施工方案
地下管网修复技术施工方案一、方案概述本文档旨在提供地下管网修复技术的施工方案。
地下管网维修和修复是保障城市基础设施正常运行的重要工作，本方案将介绍常用的地下管网修复技术以及在实际施工中的应用。
二、地下管网修复技术1. 插管修复技术插管修复技术是指在管道内侧插入修复材料，通过填充和粘接，修复管道漏损或破损部分，以达到修复效果。
1.1 玻璃纤维插管修复技术•玻璃纤维插管修复技术适用于管道内壁存在严重破损或漏损的情况。
•施工步骤：1.清理管道表面，确保表面干净无污物。
2.在破损或漏损部位施加环氧树脂。
3.插入预先涂有玻璃纤维修复材料的管道插管。
4.施加适当的压力，使修复材料与管道内壁粘合。
5.等待修复材料完全固化后，恢复地下管网正常使用。
1.2 高分子聚合物插管修复技术•高分子聚合物插管修复技术适用于管道内壁存在轻微破损或漏损的情况。
•施工步骤：1.清理管道表面，确保表面干净无污物。
2.在破损或漏损部位涂抹高分子聚合物修复材料。
3.插入预先涂有高分子聚合物修复材料的管道插管。
4.施加适当的压力，使修复材料与管道内壁粘合。
5.等待修复材料完全固化后，恢复地下管网正常使用。
2. 爆破修复技术爆破修复技术是指通过控制和利用爆炸的力量，修复管道破损部分。
2.1 爆破焊接修复技术•爆破焊接修复技术适用于管道破损部分无法通过其他修复技术修复的情况。
•施工步骤：1.钻孔并放置爆破药剂。
2.控制爆破药剂的爆炸力量，使破损部分重新拼接起来。
3.进行焊接加固，确保破损部分牢固连接。
4.检测焊接处的质量，确保修复后的管道达到要求。
5.恢复地下管网正常使用。
3. 包埋修复技术包埋修复技术是指在破损的管道外部进行修复，通过添加包埋材料，修复管道漏损或破损部分。
3.1 硬质包埋修复技术•硬质包埋修复技术适用于管道破损部分较大、需要耐压承载的情况。
•施工步骤：1.清理管道表面，确保表面干净无污物。
2.在破损部位施加环氧树脂或混凝土修复材料。
地下水管漏损维修
地下水管漏损维修
地下水管漏损维修是一项重要的工程任务，它不仅关系到水资源的合理利用，还直接关系到城市居民的生活和企业的正常运营。
地下水管由于长期埋在地下，受到土壤压力、腐蚀、老化等多种因素的影响，容易出现漏损问题。
因此，及时发现并维修地下水管漏损，对于保障城市供水安全和稳定具有重要意义。
在进行地下水管漏损维修时，首先需要确定漏损的位置。
这通常需要通过专业的检测设备，如听漏仪、地面雷达等，对管道进行全面检测。
一旦确定了漏损位置，就需要根据实际情况选择合适的维修方法。
常见的维修方法包括更换漏损段管道、修补漏点、加强管道防腐等。
维修过程中，需要注意安全和质量。
维修人员需要佩戴好防护设备，确保自身安全。
同时，维修过程中需要严格按照操作规程进行，确保维修质量。
维修完成后，还需要进行严格的验收，确保管道恢复正常供水功能。
除了及时维修漏损，预防地下水管漏损同样重要。
可以通过加强管道的日常维护、定期检查、及时更换老化管道等措施，降低漏损的发生概率。
此外，还可以通过推广使用新型材料、提高管道施工质量等方式，提高管道的耐用性和抗腐蚀能力，从而减少漏损的发生。
总之，地下水管漏损维修是一项重要的工作，需要专业的技术和严格的管理。
通过及时发现和维修漏损、加强预防措施，可以保障城市供水的安全和稳定，为居民和企业提供更好的用水环境。
地下管线维修施工方法
地下管线维修施工方法地下管线的维修施工是保障城市基础设施正常运行的重要环节，对于维持城市水、电、燃气等供应和排水系统的畅通起着关键作用。
本文将介绍地下管线维修的几种常用方法，包括管道漏水修复、阻塞管道疏通以及管道更换等。
一、管道漏水修复地下管道的漏水问题是常见的维修难题之一，如果及时修复，可以避免造成较大的破坏。
下面将介绍两种常用的管道漏水修复方法。
1. 寻找漏水点：首先，需要通过专业工具和技术来定位漏水点，例如使用声纳或热成像相机。
一旦确定了漏水点的位置，就可以进一步采取相应的修复措施。
2. 补漏处理：对于漏水点较小的情况，可以采用封堵剂来进行补漏。
将封堵剂注入管道中并固化，以防止漏水。
对于较大的漏洞，可以使用专业的修补材料，如管道补漏胶带等。
二、阻塞管道疏通管道长期使用可能会因为各种原因发生堵塞，从而影响供水和排水系统的正常运行。
下面将介绍两种常用的阻塞管道疏通方法。
1. 高压水射流疏通法：这是一种常见且有效的管道疏通方法。
通过将高压水射流引入管道中，可以清除管道内的堵塞物质。
这种方法不会对管道造成损坏，并且可以迅速恢复管道的通畅。
2. 机械疏通法：对于较顽固的堵塞，可以使用机械工具进行疏通。
通常使用钻头、管道刮刀等工具，将堵塞物质刮除或打散，恢复管道的流通。
三、管道更换在一些情况下，无法通过修复或疏通来解决地下管道的问题，就需要考虑更换管道。
下面将介绍两种常见的管道更换方法。
1. 挖掘法更换：这是一种传统的管道更换方法，需要在地下对受损管道进行挖掘，并逐段更换为新的管道。
虽然这种方法相对繁琐，但适用于部分情况。
2. 无开挖技术更换：随着技术的发展，出现了无开挖技术来更换地下管道。
比如水平定向钻、横推穿孔、冲刷等技术，可以在不破坏地面的情况下更换管道，减少对周围环境的影响。
综上所述，地下管线维修施工方法多种多样，根据具体情况选择合适的方法进行管线的修复、疏通或更换。
科学、高效的维修施工方法可以减少对城市基础设施的损坏，并在保障供水和排水系统的正常运行中发挥重要作用。
城市地下管道非开挖修复技术
城市地下管道非开挖修复技术探讨摘要：本文简述了非开挖管道修复技术的发展历程，总结了非开挖管道修复技术的优势，并对目前常用的非开挖管道修复技术：如原位固化法、穿插法、缩径法、碎管法、缠绕法的原理、适用范围、使用条件及优缺点进行了介绍，同时对我国关于非开挖管道修复技术发展应用存在的问题进行阐述，提出了相关建议。
关键词：地下管道；非开挖技术；管道修复引言关于“非开挖技术”国际非开挖技术协会给出的定义是：“非开挖技术是利用微开挖或不开挖技术对地下管线、管道和地下电缆进行铺设、修复或更换的一门科学”。
非开挖管道修复技术作为非开挖技术的一个分支，早在20世纪70年代末期就在英国、美国及日本等国家得到了应用，管道修复技术中首先被开发应用的是cipp（原位固化法），随后内衬pe管等技术相继被开发应用。
随着科技的进步，国外的非开挖管道修复技术保持着迅猛的发展势头。
我国管道修复技术起步于1993年，首先被开发的是“pcl复合结构管道修复技术”、“ncf原位固化管道修复技术（cipp）”，随后又完成了穿插衬塑管道修复技术等项研究工作。
经过十几年的发展，已经初具规模。
但与国外专业化技术水平相比差距还很大，由于此项技术市场前景非常广阔，需要进行深入细致的探讨和研究。
一.非开挖管道修复技术的优势同传统的开挖埋管维修方法相比，非开挖管道修复技术有着无法替代的优势。
特别是对于商业比较发达，交通比较繁忙的城市中心地段，采用非开挖修复是唯一可取的施工方法。
非开挖管道修复施工方法的优点如下：1.对公共交通的干扰小：传统的方法是开槽换管需要对路面进行大开挖，取出已损坏的管道进行替换，通常需要封堵道路，对交通造成很大影响，同时影响到周边居民的出行和附近商家的正常经营。
而非开挖修复技术不需破路，不会影响正常交通，也不会影响周边居民的正常生活和商家、医院、学校等公建的工作秩序。
2.对环境的破坏和污染较轻：开槽施工会带来大量的尘土会给周边环境和居民健康造成极大的损害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程地质情况调查 ：确定各岩土层厚度、取样深度、含水量、颗 粒度承载力标准值等数据，给出穿越地形和地质钻探剖面图。
管道情况调查：确定待修复管道埋深、拐点、三通、阀门、凝水 缸及其他管道附件的位置，附近埋地管道和其他地上地下构筑物 的情况。
3. 施工组织与设计
考虑因素
① 对存在三通、阀门等附件的管线连接处必须暴露开挖；
某燃气集团公司在静安里中压线天然气管网改造工程中使用裂管施工 工艺，取得了成功的施工实践。 工程起点为既有DN200中压A天然气闸井，终点为静安里中低压调压站 ，沿途没有用户支线。待修复管道为DN200的无缝钢管，新管材为 SDR11的直径200PE管，管段长477m；采用800G型裂管设备，共设工 作井8座，工期26天。
聚乙烯（PE）管材
聚乙烯管材在近年来被广泛应用于工业管道、城市给排水管道、燃气管道等地 下管道系统，具有抵抗化学侵蚀和使用寿命长的特性，而且其优异的可焊性 能够实现理想的连接。
2 静压裂管法工艺
施工工艺简介
以待更换的既有管道为导向，用专用裂管器将既有管道切开、挤碎达到扩径 效果，拖入或顶入新管道，新管节直径比原有管径大一到二级。 施工过程包括破碎旧管道、挤压碎片进入土体形成新管孔、安装连接形成新 管道。施工设备系统主要由液压动力源、液压拉杆机、支撑架、相应数量的 拉杆以及裂管器组成。
② 管道走向变化处（＞10°）必须暴露开挖；
③ 根据设备能力及施工条件确定一次施工长度；
④ 工作井的位置不应影响交通。
工作井设置
共设置9个工作井：6、7、8号为设备井；1、3、4、5为进管井；
1-1、2为复合井，划分为8个施工段。
工作井断面确定
L=〔H×（4R－H）〕0.5DN
式中 L——工作井长度（m）
H——敷设（管中距地面）深度（m）
R——聚乙烯管许用弯曲半径（m）R≥25DN
DN——公程直径（m）
静安里中压线天然气管网改造工程Fra bibliotek工示意图4. 旧管道清洗
管道内部污垢较多时，需先进行清洗。沉积物较疏松时选用机械 清洗，沉积物较多且结垢坚硬时选用高压水清洗，沉积物为粘稠油 状物时选用化学清洗剂清洗。
静压裂管法施工示意图
施工工艺流程
在施工管段两端适当部位设置设备工作井和进管工作井，将裂管设备置于设
备工作井内，首先将快装杆从旧管道推向进管工作井，在进管工作井将导向 杆卸下，更换相应的胀破装置，与管道连接后回拉，在破碎旧管的同时，拉 入新管道，以完成管道的替换施工。
施工准备工作
接通临时线∕旧管道停气置换
管道修复的施工方法
目前常用的管道修复的施工方法 主要有以下几种： ① 传统的内衬法（插管法） ② 改进的内衬法（缩颈法和变形法 ） ③ 软衬法（原位固定法） ④ 缠绕法 ⑤ 喷涂法 ⑥ 浇筑法 ⑦ 管片法 ⑧ 化学稳定法 ⑨ 局部修复法
改进的内衬法施工原理图
各种非开挖管道修复的施工方法
注：√表示适用的施工方法
开挖工作井
短管CCTV内窥仪检测
旧管道清洗
裂管设备安装
PE管节焊接
PE管试压
裂管器挤阔
回填井位
全线试压
恢复路面
恢复供气
竣工测量
施工工艺流程
施工准备工作包括收集收集资料、现场勘查、沿线物探和编制施工组织设计 、施工方案等技术准备，现在围挡、导行交通等现场准备和技术安全交底、 培训等组织准备工作。
工艺优缺点分析
主要优点
① 施工简单易行、速度快、造价省 ② 管道适用范围广 ③ 修复管道清洗要求低 ④ 在一定范围内能扩径，增加流量 ⑤ 带周边环境影响小
主要缺点
① 破碎旧管时的挤压和振动对 周边建筑物产生危害
② 需安装护套以保护新管 ③ 单次更换长度短（＜100m） ④ 弯头处理较为困难
施工工程简介
1. 工程概况
城市地下管道修修复技 术
2020/8/11
1 管道修复技术的发展
修复原因
① 管道老化，不能满足实际需要 ② 管道腐蚀，结构损坏或老化 ③ 开槽敷设新管道影响交通且投资高
发展历程
管道修复技术是非开挖技术的组成部分，在20世纪70年代末在发 达国家得到研究开发，目前已经发展为专门的行业；我国近年来城市 地下管道不开槽修复技术发展十分迅速。
管道非开挖修复概述
国内外城市发展史表明，城市管网系统必然随着城市的发展而延伸，城 市发展越快，地下管网设施的更新越快。传统的开挖更换技术，不仅耗 费大量的财政开支，而且引起环境、交通、社会等一系列问题，其损失 难以估量。
城市发展到一定阶段，基础设施日趋完善，新建公共设施需求日趋萎缩 ，于此同时，感到日趋老化，各种问题陆续凸显。地下地上设施日益密 集，整体管道局部损坏但大部分仍处于良好状态，管道非开挖修复技术 自诞生以来日益受到的关注和青睐。
现在北京城区各类地下管线长度约4.3万km，其中约3万km直接输送水、 气、油的管道。按设计寿命50年计算，每年将有约600km的修复和更换 长度，全部开挖北京将一片狼藉，因此必须大力发展非开挖管道修复技 术。
《北京市城市道路管理办法》（2005）第二十三条规定：新建、改建、 扩建后交付使用未满5年或大修竣工后未满3年的城市道路，不得开挖。 因特殊情况确需开挖的，由交通路政部门审核后报同级人民政府批准。
静压裂管法
静压裂管法是管道原位全断面修复技术中的一项新工艺。其基本方式为：以待 更新的旧管道为导向，在将其破碎的同时，将新管节拉入或顶入旧管道内，
实施管道更新。
折叠法
折叠法管道内衬修复技术是使用一种外径与原管道内径相等或稍小的PE管， 经折叠压缩装置将PE管按设计要求折叠变形暂时减少横截面积，经牵引机将 变形后的PE管拉入清洗除瘤好的管道内，然后利用气压将折叠的PE管打开， 稳压一段时间后，使PE管折叠处尽量充分打开，慢慢恢复并与原管道内壁贴 合在一起，达到防腐和提高原管道承压能力、延长使用寿命的目的。
非开挖管线修复的优点
① 对环境、交通、商业区、拥挤的生活区干扰小 ② 利用原有管线的轨迹，无需控制施工方向 ③ 可加大原有管道的过流能力 ④ 施工效率高，安全性好 ⑤ 不需排屑，减少了对路面的损坏
管道开槽施工现场
管道非开挖施工现场
基本流程
尽管各种非开挖修复方法的工艺有所差异，但总体流程基本如下：
