塑料收缩率及其影响因素
塑料热收缩率
塑料热收缩率塑料是一种常见的材料，广泛应用于各个领域。
在使用塑料制品时，我们经常会遇到塑料热收缩的现象。
塑料热收缩率是描述塑料在加热过程中尺寸变化的指标。
本文将从塑料热收缩的原因、影响因素以及应用等方面进行探讨。
我们来了解一下塑料热收缩的原因。
塑料在受热后会发生分子内部的热运动，分子间距离变大，从而导致塑料尺寸的变化。
这种变化与塑料分子的结构有关，分子结构的不同会导致热收缩率的差异。
一般来说，聚合度高、分子量大的塑料热收缩率较低，而聚合度低、分子量小的塑料热收缩率较高。
塑料热收缩率受多种因素的影响。
首先是温度的影响。
温度越高，塑料的热运动越激烈，热收缩率也会相应增大。
其次是塑料的成分和结构。
不同的塑料成分和结构会导致其热收缩率的差异。
例如，聚丙烯和聚乙烯的热收缩率相对较低，而聚苯乙烯和聚氯乙烯的热收缩率相对较高。
此外，塑料的加工方式和条件也会对热收缩率产生影响。
不同的加工方式和条件会导致塑料内部分子结构的改变，从而影响热收缩率。
塑料热收缩率的准确测量对于塑料制品的设计和生产非常重要。
一种常用的测量方法是热收缩试验。
根据试验方法的不同，可以得到不同的热收缩率数值。
常见的热收缩试验方法有热收缩膜试验和热收缩线性试验。
热收缩膜试验是将塑料薄膜在一定温度下加热，通过测量膜的收缩率来计算热收缩率。
热收缩线性试验是将塑料材料制成一维棒状样品，在一定温度下加热，通过测量样品的收缩率来计算热收缩率。
塑料热收缩率的应用非常广泛。
在塑料制品的设计和生产中，热收缩率是一个重要的参数。
设计师可以通过热收缩率来预测塑料制品在加热过程中尺寸的变化，从而合理设计产品的尺寸。
对于需要高精度尺寸的塑料制品，设计师需要选择热收缩率较低的塑料材料。
在塑料制品的生产过程中，了解塑料热收缩率能够帮助生产工人控制加热温度和加热时间，从而控制产品的尺寸精度。
塑料热收缩率的研究还有助于塑料材料的开发和改进。
通过研究塑料材料的热收缩性能，可以了解塑料材料的热稳定性和热变形性能。
塑料热收缩率
塑料热收缩率塑料是一种常见的材料，在我们的日常生活中随处可见。
它具有良好的可塑性和耐用性，因此被广泛应用于各个领域。
然而，塑料在受热时会发生收缩，这是因为其热胀冷缩特性所致。
塑料的热收缩率是指在受热过程中塑料尺寸的变化程度。
一般来说，塑料在受热后会发生收缩，尺寸会变小。
热收缩率可以用来衡量塑料在受热时的变形程度，对于塑料制品的设计和生产非常重要。
塑料的热收缩率受多种因素的影响，包括塑料的种类、成分、分子结构和加工工艺等。
不同种类的塑料具有不同的热收缩率。
一般来说，聚烯烃类塑料如聚乙烯具有较小的热收缩率，而聚酯类塑料如聚对苯二甲酸乙二醇酯具有较大的热收缩率。
塑料的成分和分子结构也会对热收缩率产生影响。
添加剂的使用可以改变塑料的热收缩率，例如添加纤维增强剂可以降低塑料的热收缩率。
同时，分子结构的改变也会影响热收缩率，例如聚合度的变化会导致热收缩率的变化。
塑料的加工工艺也是影响热收缩率的重要因素。
不同的加工方法会对塑料的分子排列和结晶程度产生影响，进而影响热收缩率。
例如，注塑成型和挤出成型等加工方法会使塑料的分子排列更加紧密，从而降低热收缩率。
热收缩率的测试一般使用热收缩率仪进行。
测试时，将样品加热到一定温度，然后测量其尺寸的变化。
热收缩率可以通过计算塑料在不同方向上的线性收缩率得到。
线性收缩率是指塑料在受热后在某一方向上的长度变化与原始长度之比。
热收缩率的大小对于塑料制品的设计和生产非常重要。
在制造塑料制品时，需要考虑塑料的热收缩率，以确保产品的尺寸和形状在受热后能够保持稳定。
如果热收缩率过大，会导致制品变形或尺寸不准确，影响产品的质量和可用性。
为了降低塑料的热收缩率，可以采取一些措施。
例如，可以改变塑料的成分和分子结构，添加一些填充剂或增强剂来改变塑料的性质。
同时，可以调整加工工艺，控制塑料的结晶程度和分子排列，从而降低热收缩率。
塑料的热收缩率是塑料在受热过程中尺寸变化的度量，是塑料制品设计和生产过程中需要考虑的重要因素。
塑件收缩率测量方法及其影响因素分析
塑件收缩率测量方法及其影响因素分析周必达;姜少飞;李吉泉【摘要】Aiming at the problem that uncertainty of shrinkage rate value of material, the measurement method of shrinkage rate and its influ-ence factors were studied, the calculation method of shrinkage rate was summarized. A method to calculate the shrinkage rate was proposed, which was based on shrinkage of the plastic parts measured by the thermal expansion instrument. The influence of the molding process and heat treatment on the shrinkage rate was discussed, and the relationship between the crystallinity and shrinkage was analyzed. The parts were molded by different molding process from isotactic polypropylene. The influences of molding process and heat treatment on shrinkage were discussed, the shrinkage was measured and calculated both before and after heat treatment. DSC was introduced to measure the crystallinity to analyze the effect of crystallinity on shrinkage rate. The results indicate that the measurement and calculation method of shrinkage rate is correct and validated by comparing with the shrinkage rate from molding experiment. The rapid heat cycle molding and heat treatment increa-ses the shrinkage rate because of the increases crystallization, which should not be ignored in the design of injection mold.%针对材料收缩率值的不确定性问题,对收缩率的测量方法及其影响因素进行了研究,对收缩率的计算方法进行了归纳,提出了基于热膨胀仪测量塑件收缩量来计算收缩率的方法,探讨了注塑成型工艺及热处理对收缩率的影响,分析了结晶度与收缩率之间的关系.选用等规聚丙烯为材料,采用不同成型工艺制备塑件,利用热膨胀仪分别测量热处理前后的塑件收缩量,分析了成型工艺与热处理对收缩率的影响.基于DSC测量塑件总体结晶度,分析了结晶度对塑件收缩的影响.研究结果表明,与工艺实验获得的收缩率进行对比和分析,可知采用热膨胀仪测量塑件收缩量来计算收缩率的方法是准确的,是一种简便易行的方法;快速变模温和热处理增大了塑件的结晶度,收缩量和收缩率随之变大,在模具设计过程中不可忽略.【期刊名称】《机电工程》【年(卷),期】2017(034)007【总页数】4页(P736-739)【关键词】收缩率;工艺实验;结晶度;快速变模温;热处理【作者】周必达;姜少飞;李吉泉【作者单位】浙江工业大学特种装备制造与先进加工技术教育部重点实验室,浙江杭州310014;浙江工业大学特种装备制造与先进加工技术教育部重点实验室,浙江杭州310014;浙江工业大学特种装备制造与先进加工技术教育部重点实验室,浙江杭州310014【正文语种】中文【中图分类】TH14塑件在航天、汽车、家电和日常生活领域的应用越来越广泛,尺寸精度要求也越来越高。
塑料模具收缩率表
塑料模具收缩率表一、引言在塑料模具的制造过程中，收缩率是一个非常重要的参数。
塑料模具收缩率表是用来指导模具制造过程中的尺寸设计和修正的参考依据。
本文将围绕塑料模具收缩率表展开讨论，介绍塑料模具收缩率的概念、影响因素以及如何使用收缩率表进行尺寸修正。
二、塑料模具收缩率的概念塑料模具收缩率是指塑料制品在冷却过程中由于温度变化而引起的尺寸变化率。
塑料模具收缩率是一个相对值，通常以百分比表示。
例如，如果一个塑料制品在冷却过程中尺寸缩小了2%，那么它的收缩率就是2%。
三、影响塑料模具收缩率的因素1. 塑料材料的种类：不同种类的塑料具有不同的收缩率。
一般来说，热塑性塑料的收缩率比热固性塑料高。
2. 温度：温度是影响塑料模具收缩率的重要因素。
一般来说，温度越高，塑料的收缩率越高。
3. 压力：在注塑过程中，注射机施加的压力也会影响塑料模具收缩率。
一般来说，施加较高的压力可以减小塑料的收缩率。
4. 模具结构：模具的结构也会对塑料模具收缩率产生影响。
例如，模具中的冷却系统设计不合理，会导致塑料冷却不均匀，进而影响塑料模具的收缩率。
四、塑料模具收缩率表的使用塑料模具收缩率表是模具制造过程中的重要参考工具。
使用收缩率表可以帮助工程师在设计模具尺寸时考虑到塑料的收缩，从而减少制品在冷却过程中的尺寸误差。
使用塑料模具收缩率表的步骤如下：1. 确定所使用的塑料材料的种类。
2. 根据塑料材料种类，找到对应的塑料模具收缩率表。
3. 根据模具尺寸和设计要求，在收缩率表中找到相应的收缩率数值。
4. 根据收缩率数值，计算修正尺寸。
修正尺寸= 原始尺寸× (1 + 收缩率)。
5. 在模具设计过程中，将修正尺寸应用于模具尺寸设计。
五、总结塑料模具收缩率是塑料模具制造中不可忽视的重要参数。
通过合理使用塑料模具收缩率表，可以减小塑料制品在冷却过程中的尺寸误差，提高模具制品的质量。
在实际应用中，工程师们应注意选择合适的塑料材料和合理的工艺参数，以保证模具制品具有准确的尺寸和优良的性能。
如何计算收缩率

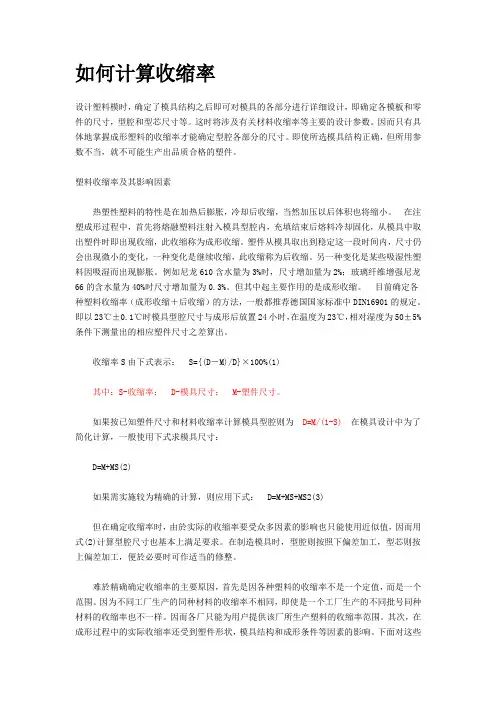

如何计算收缩率设计塑料模时，确定了模具结构之后即可对模具的各部分进行详细设计，即确定各模板和零件的尺寸，型腔和型芯尺寸等。
这时将涉及有关材料收缩率等主要的设计参数。
因而只有具体地掌握成形塑料的收缩率才能确定型腔各部分的尺寸。
即使所选模具结构正确，但所用参数不当，就不可能生产出品质合格的塑件。
塑料收缩率及其影响因素热塑性塑料的特性是在加热后膨胀，冷却后收缩，当然加压以后体积也将缩小。
在注塑成形过程中，首先将熔融塑料注射入模具型腔内，充填结束后熔料冷却固化，从模具中取出塑件时即出现收缩，此收缩称为成形收缩。
塑件从模具取出到稳定这一段时间内，尺寸仍会出现微小的变化，一种变化是继续收缩，此收缩称为后收缩。
另一种变化是某些吸湿性塑料因吸湿而出现膨胀。
例如尼龙610含水量为3%时，尺寸增加量为2%；玻璃纤维增强尼龙66的含水量为40%时尺寸增加量为0.3%。
但其中起主要作用的是成形收缩。
目前确定各种塑料收缩率（成形收缩＋后收缩）的方法，一般都推荐德国国家标准中DIN16901的规定。
即以23℃±0.1℃时模具型腔尺寸与成形后放置24小时，在温度为23℃，相对湿度为50±5%条件下测量出的相应塑件尺寸之差算出。
收缩率S由下式表示：S={(D－M)/D}×100%(1)其中：S-收缩率；D-模具尺寸；M-塑件尺寸。
如果按已知塑件尺寸和材料收缩率计算模具型腔则为D=M/(1-S)在模具设计中为了简化计算，一般使用下式求模具尺寸：D=M+MS(2)如果需实施较为精确的计算，则应用下式：D=M+MS+MS2(3)但在确定收缩率时，由於实际的收缩率要受众多因素的影响也只能使用近似值，因而用式(2)计算型腔尺寸也基本上满足要求。
在制造模具时，型腔则按照下偏差加工，型芯则按上偏差加工，便於必要时可作适当的修整。
难於精确确定收缩率的主要原因，首先是因各种塑料的收缩率不是一个定值，而是一个范围。
因为不同工厂生产的同种材料的收缩率不相同，即使是一个工厂生产的不同批号同种材料的收缩率也不一样。
塑料收缩率及其影响因素
塑料收缩率及其影响因素塑料收缩率及其影响因素热塑性塑料的特性是在加热后膨胀,冷却后收缩.当然加压后体积也将缩小.在注塑成型过程中,首先将熔融塑料注射入模具型腔内,充填结束后熔料冷却固化,从模具中取出塑件时即出现收缩,此收缩称为成型收缩.塑件从模具取出到稳定这段时间内,尺寸仍会出现微小的变化,一种变化是继续收缩.另一种变化是某些吸湿性塑料因吸湿而出现膨胀,但是其中起主要作用的是成型收缩。
塑件形状对于成型件壁厚来说,一般由于厚壁的冷却时间较长,因而收缩率也较大.对于一般塑件来说,当沿熔料方向尺寸与垂直于熔料流动方向尺寸的差异较大时,则收缩率差异也较大.从熔料流动距离来看,远离浇口部分的压力损失大,因而该处的收缩率也比靠近浇口部位大.因加强筋、孔、凸台和雕刻等形状具有收缩抗力，因而这些部位的收缩率较小。
模具结构浇口形式对收缩率也有影响。
用小浇口时，因保压结束之前浇口即固化而使塑件的收缩率增大。
注塑模具中的冷却回路结构也是模具设计中的一个关键。
冷却回路设计不当，则因塑件各处温度不均衡而产生收缩差，其结果是使塑件尺寸差或变形。
在薄壁部分，模具温度分布对收缩率的影响则更为明显。
成行条件料筒温度：料筒温度较高时，压力传递较好而使收缩力减小。
但用小浇口时，因浇口固化早而使收缩率仍较大。
对于壁厚塑件来说，即使筒温度较高，其收缩率仍较大。
补料：在成型条件中，尽量减少补料以使塑件尺寸保持稳定。
但补料不足则无法保持压力，也会使收缩率增大。
注射压力：注射压力是对收缩率影响较大的因素，特别是充填结束后的保压压力。
在一般情况下，压力较大时候因材料的密度大，收缩率就较小。
注射速度：注射速度对收缩率的影响较小。
但对于薄壁塑件或浇口非常小，以及使用强化材料时，注射速度加快则收缩率小。
模具温度：通常模具温度较高时收缩率也较大。
但对于薄壁塑件，模具温度高则熔料的流动抗阻小，进而收缩率反而较小。
成型周期：成型周期与收缩率无直接关系。
但需注意，当加快成型周期时，模具温度、熔料温度等必然也发生变化，从而影响收缩率的变化。
塑料模塑收缩率
塑料模塑收缩率是指塑料在模塑过程中，单位体积的塑料在模塑后的体积变化。
它反映了塑料的固化和冷却过程中体积变化的大小。
塑料模塑收缩率对于塑料制品的设计和制造具有重要意义。
本文将探讨塑料模塑收缩率的概念、影响因素和测量方法，并介绍一些常见的塑料材料及其模塑收缩率。
塑料模塑收缩率是一个重要的工艺参数，它受到多种因素的影响，如塑料品种、分子量、成型条件和制品结构等。
下面我们将详细分析这些因素对塑料模塑收缩率的影响。
1. 塑料品种：不同塑料的分子量、分子量分布和化学结构不同，导致其模塑收缩率也不同。
例如，聚乙烯的模塑收缩率约为2-5%，而聚丙烯的模塑收缩率约为1-4%。
2. 分子量：分子量越大，分子链越紧密，模塑收缩率越小。
当分子量分布较宽时，模塑收缩率也较大。
3. 成型条件：成型温度、模具温度和注射压力等因素也会影响塑料的模塑收缩率。
例如，较高的成型温度会导致较高的模塑收缩率，而较低的模具温度则会导致较小的模塑收缩率。
4. 制品结构：制品的厚度、形状和内部结构等因素也会影响其模塑收缩率。
例如，较厚的制品往往具有较大的模塑收缩率，而较薄的制品则具有较小的模塑收缩率。
在测量塑料模塑收缩率时，我们通常采用试样法或扫描电子显微镜法（SEM）。
试样法是通过测量塑料制品在冷却过程中的尺寸变化来计算其模塑收缩率。
具体来说，我们会在成型后的制品上测量其原始尺寸和冷却后的尺寸，然后计算其尺寸变化。
扫描电子显微镜法则是通过观察制品内部的微观结构来计算其模塑收缩率。
这种方法需要使用扫描电子显微镜对制品进行高倍观察，并测量其尺寸变化。
了解塑料材料的模塑收缩率对于塑料制品的设计和制造至关重要。
下面我们将介绍一些常见的塑料材料及其模塑收缩率。
1. 聚乙烯（PE）：聚乙烯的模塑收缩率一般在2-5%之间。
2. 聚丙烯（PP）：聚丙烯的模塑收缩率一般在1-4%之间。
3. 聚苯乙烯（PS）：聚苯乙烯的模塑收缩率一般在3-8%之间。
4. 聚氯乙烯（PVC）：聚氯乙烯的模塑收缩率一般在2-8%之间。
pok塑料收缩率
pok塑料收缩率POK塑料是一种高性能的聚酮材料，具有良好的机械性能、耐化学腐蚀性和耐磨性。
然而，和其他塑料材料一样，POK 塑料在加工过程中也会产生收缩现象。
这种收缩现象通常是由于塑料分子在加工过程中的热运动和压力作用下的形态变化所引起的。
下面我们将详细探讨POK塑料的收缩率问题。
一、POK塑料收缩率的定义POK塑料的收缩率是指塑料制品在加工过程中尺寸缩小的百分比。
它反映了塑料材料在加工过程中形态变化的程度。
收缩率的大小对于产品的尺寸精度和质量控制具有重要意义。
二、POK塑料收缩率的影响因素1.加工温度：加工温度是影响POK塑料收缩率的重要因素之一。
高温会促进塑料分子的热运动，使得材料在加工过程中更容易发生形态变化，从而导致较大的收缩率。
2.注射压力：注射压力也会影响POK塑料的收缩率。
高压注射会使得塑料材料更容易充满模具空间，降低收缩率。
而低压注射则可能导致材料在模具内的流动性不足，产生较大的收缩率。
3.模具温度：模具温度对于POK塑料的收缩率也有一定影响。
模具温度过高会导致塑料材料在冷却过程中产生较大的收缩率，而模具温度过低则可能导致材料在模具内过早凝固，产生不均匀的收缩率。
4.塑料厚度：塑料厚度也是影响POK塑料收缩率的因素之一。
较厚的塑料制品由于内部冷却速度较慢，因此在冷却过程中会产生较大的收缩率。
5.添加剂和填充物：添加剂和填充物可能会影响POK塑料的收缩率。
一些添加剂和填充物可能会阻碍塑料分子的热运动，降低收缩率。
三、POK塑料收缩率的计算方法计算POK塑料的收缩率需要测量制品在加工前后的尺寸变化。
通常使用以下公式来计算收缩率：收缩率= (制品加工后的尺寸- 制品加工前的尺寸) / 制品加工前的尺寸x 100%四、POK塑料收缩率的控制方法1.优化加工参数：通过调整加工温度、注射压力、模具温度等参数，可以控制POK塑料的收缩率。
根据实际情况选择合适的加工参数，以降低收缩率和提高产品尺寸精度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
塑料收缩率及其影响因素
热塑性塑料的特性是在加热后膨胀,冷却后收缩.当然加压后体积也将缩小.在注塑成型过程中,首先将熔融塑料注射入模具型腔内,充填结束后熔料冷却固化,从模具中取出塑件时即出现收缩,此收缩称为成型收缩.塑件从模具取出到稳定这段时间内,尺寸仍会出现微小的变化,一种变化是继续收缩.另一种变化是某些吸湿性塑料因吸湿而出现膨胀,但是其中起主要作用的是成型收缩。
塑件形状
对于成型件壁厚来说,一般由于厚壁的冷却时间较长,因而收缩率也较大.对于一般塑件来说,当沿熔料方向尺寸与垂直于熔料流动方向尺寸的差异较大时,则收缩率差异也较大.从熔料流动距离来看,远离浇口部分的压力损失大,因而该处的收缩率也比靠近浇口部位大.因加强筋、孔、凸台和雕刻等形状具有收缩抗力，因而这些部位的收缩率较小。
模具结构
浇口形式对收缩率也有影响。
用小浇口时，因保压结束之前浇口即固化而使塑件的收缩率增大。
注塑模具中的冷却回路结构也是模具设计中的一个关键。
冷却回路设计不当，则因塑件各处温度不均衡而产生收缩差，其结果是使塑件尺寸差或变形。
在薄壁部分，模具温度分布对收缩率的影响则更为明显。
成行条件
料筒温度：料筒温度较高时，压力传递较好而使收缩力减小。
但用小浇口时，因浇口固化早而使收缩率仍较大。
对于壁厚塑件来说，即使筒温度较高，其收缩率仍较大。
补料：在成型条件中，尽量减少补料以使塑件尺寸保持稳定。
但补料不足则无法保持压力，也会使收缩率增大。
注射压力：注射压力是对收缩率影响较大的因素，特别是充填结束后的保压压力。
在一般情况下，压力较大时候因材料的密度大，收缩率就较小。
注射速度：注射速度对收缩率的影响较小。
但对于薄壁塑件或浇口非常小，以及使用强化材料时，注射速度加快则收缩率小。
模具温度：通常模具温度较高时收缩率也较大。
但对于薄壁塑件，模具温度高则熔料的流动抗阻小，进而收缩率反而较小。
成型周期：成型周期与收缩率无直接关系。
但需注意，当加快成型周期时，模具温度、熔料温度等必然也发生变化，从而影响收缩率的变化。
1简介
塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷却至室温后尺寸之差的百分比。
它反映的是塑料制件从模具中取出冷却后尺寸缩减的程度。
影响塑料收缩率的因素有：塑料品种、成型条件、模具结构等。
不同的高分子材料的收缩率各不相同。
其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系。
2常用塑料收缩率
3影响塑料收缩率因素
成型工艺对塑料制品收缩率的影响
(1) 成型温度不变，注射压力增大，收缩率减小;
(2) 保持压力增大，收缩率减小;
(3) 熔体温度提高，收缩率有所降低;
(4) 模具温度高，收缩率增大;
(5) 保压时间长，收缩率减小，但浇口封闭后不影响收缩率;
(6) 模内冷却时间长，收缩率减小;
(7) 注射速度高，收缩率略有增大倾向，影响较小;
(8) 成型收缩大，后收缩小。
后收缩在开始两天大，一周左右稳定。
柱塞式注射机成型收缩率大。
[2]
塑料结构对制品收缩率的影响
(1) 厚壁塑件比薄壁塑件收缩率大(但大多数塑料1mm薄壁制件反而比2mm收缩率大，这是由于熔体在模腔内阻力增大的缘故);
(2) 塑件上带嵌件比不带嵌件的收缩率小;
(3) 塑件形状复杂的比形状简单的收缩率要小;
(4) 塑件高度方向一般比水平方向的收缩率小;
(5) 细长塑件在长度方向上的收缩率小;
(6) 塑件长度方向的尺寸比厚度方向尺寸的收缩率小;
(7) 内孔收缩率大，外形收缩率小。
3、模具结构对塑料制品收缩率的影响
(1) 浇口尺寸大，收缩率减小;
(2) 垂直的浇口方向收缩率减小，平行的浇口方向收缩率增大;
(3) 远离浇口比近浇口的收缩率小;
(4) 有模具限制的塑件部分的收缩率小，无限制的塑件部分的收缩率大。
4、塑料性质对制品收缩率的影响
(1) 结晶型塑料收缩率大于无定形塑料;
(2) 流动性好的塑料，成型收缩率小;
(3) 塑料中加入填充料，成型收缩率明显下降;
(4) 不同批量的相同塑料，成型收缩率也不相同。
