销轴连接及限位
塔吊安全检查要点

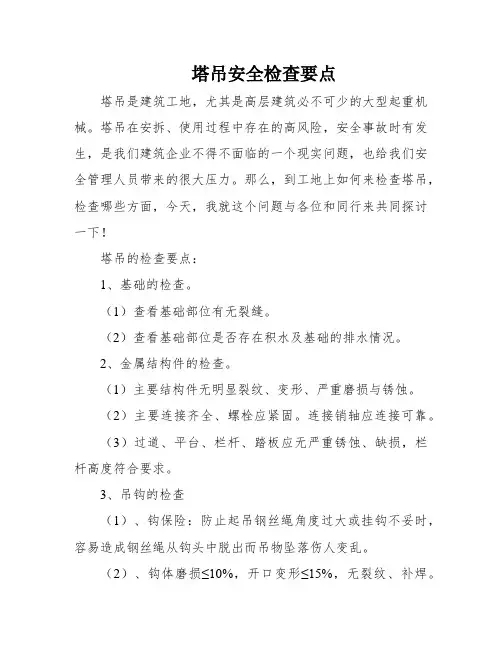

塔吊安全检查要点塔吊是建筑工地，尤其是高层建筑必不可少的大型起重机械。
塔吊在安拆、使用过程中存在的高风险，安全事故时有发生，是我们建筑企业不得不面临的一个现实问题，也给我们安全管理人员带来的很大压力。
那么，到工地上如何来检查塔吊，检查哪些方面，今天，我就这个问题与各位和同行来共同探讨一下！塔吊的检查要点：1、基础的检查。
（1）查看基础部位有无裂缝。
（2）查看基础部位是否存在积水及基础的排水情况。
2、金属结构件的检查。
（1）主要结构件无明显裂纹、变形、严重磨损与锈蚀。
（2）主要连接齐全、螺栓应紧固。
连接销轴应连接可靠。
（3）过道、平台、栏杆、踏板应无严重锈蚀、缺损，栏杆高度符合要求。
3、吊钩的检查（1）、钩保险：防止起吊钢丝绳角度过大或挂钩不妥时，容易造成钢丝绳从钩头中脱出而吊物坠落伤人变乱。
（2）、钩体磨损≤10%，开口变形≤15%，无裂纹、补焊。
（3）、吊钩上滑轮及钢丝绳防跳槽装置是否完好牢靠。
4、钢丝绳的检查：变形严重，海浪形变形、笼形畸变、绳股挤出、钢丝挤出、局部增大、直径局部减小、部分被压扁、严重扭结、严重弯曲。
断股、毛刺严重等现象。
绳卡：夹板应在钢丝绳承载时受力的一侧，“U”螺栓应在钢丝绳的尾端，不得正反交。
5、五大限位（1）力矩限位器：当起重量达到相应幅度额定起重量的110%时，自动切断起升向上和变幅向前的电源。
（2）重量限制器：起吊重量大于相应档位的额定值并小于额定值的110%时，应切断上升方向的电源，但机构可作下降方向的运动。
（3）高度限位：塔吊的吊钩装置起升到下列规定的极限位置时，应自动切断起升的动作电源：1）起升钢丝绳的倍率为2倍率时，其极限位置应为1000mm。
2）起升钢丝绳的倍率为4倍率时，其极限位置应为700mm。
（4）变幅限位器：小车行至距离起重臂两端缓冲器各1.5米处减速，距离0.5米处自动停止。
（5）回转转限位器：左右两个方向旋转角度不大于±540°。
