DFZK型电动阀门自动调节控制器
电动阀门控制原理
电动阀门控制原理电动阀门是一种利用电动机驱动来控制阀门启闭的装置。
它在各种工业领域中广泛应用，如化工、环保、能源等。
了解电动阀门的控制原理对于使用和维护电动阀门具有重要意义。
本文将介绍电动阀门的控制原理及其工作机制。
一、电动阀门的组成电动阀门主要由电动机和阀体组成。
电动机作为驱动装置，通过控制电源来控制阀门启闭。
阀体是阀门的主体部分，用于控制流体的流量和方向。
二、电动阀门的工作原理1. 电动阀门的运动方式电动阀门的运动方式分为旋转和直线两种。
旋转电动阀门包括旋转球阀、旋转蝶阀等，通过电动机的旋转运动实现阀门的启闭。
直线电动阀门包括直行式截止阀、直行式调节阀等，通过电动机的直线运动来控制阀门的启闭。
2. 电动阀门的控制原理电动阀门的控制原理主要包括开关控制和调节控制两种方式。
（1）开关控制开关控制是指通过电动机的启动和停止来控制阀门的开关状态。
当电动机启动时，阀门关闭；当电动机停止时，阀门打开。
这种方式适用于对阀门只需进行全开全关的控制场景。
（2）调节控制调节控制是指通过电动机的转速来控制阀门的开度。
电动阀门的电机驱动系统能够根据控制信号的输入，调整电动机的转速，从而实现对阀门开度的调节。
这种方式适用于需要实现对流体流量、压力、温度等参数进行调节的场景。
3. 电动阀门的控制系统电动阀门的控制系统由控制器、执行机构和传感器组成。
（1）控制器控制器是电动阀门的主控设备，负责接收外部控制信号，并将信号转换成电动机的控制命令。
控制器还可以接收传感器反馈的信息，实现对阀门开度的闭环控制。
（2）执行机构执行机构是指安装在电动阀门上的电动机和传动装置。
电动机接收控制器发送的命令，并通过传动装置将旋转或直线运动传递给阀体，实现阀门的启闭控制。
（3）传感器传感器用于检测阀门的位置、角度、流体流量等参数，并将这些信息反馈给控制器，以实现对阀门开度的闭环控制。
三、电动阀门的应用电动阀门广泛应用于各个工业领域，如化工、电力、石油、冶金等。

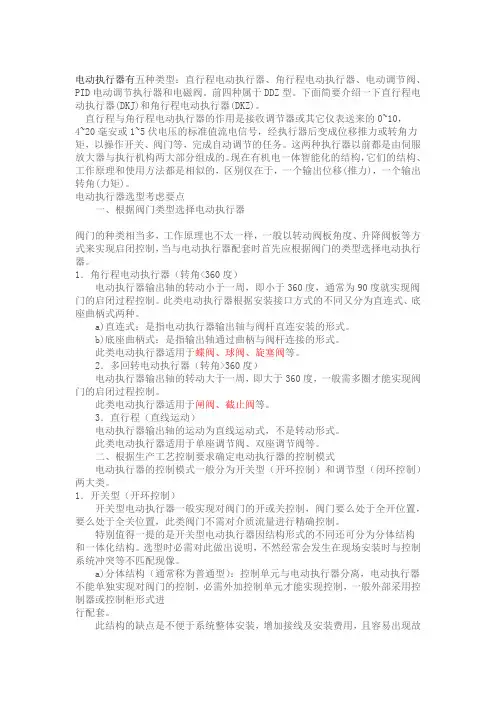

电动执行器有五种类型
电动执行器有五种类型：直行程电动执行器、角行程电动执行器、电动调节阀、PID电动调节执行器和电磁阀。
前四种属于DDZ型。
下面简要介绍一下直行程电动执行器(DKJ)和角行程电动执行器(DKZ)。
直行程与角行程电动执行器的作用是接收调节器或其它仪表送来的0~10，4~20毫安或1~5伏电压的标准值流电信号，经执行器后变成位移推力或转角力矩，以操作开关、阀门等，完成自动调节的任务。
这两种执行器以前都是由伺服放大器与执行机构两大部分组成的。
现在有机电一体智能化的结构，它们的结构、工作原理和使用方法都是相似的，区别仅在于，一个输出位移(推力)，一个输出转角(力矩)。
电动执行器选型考虑要点一、根据阀门类型选择电动执行器阀门的种类相当多，工作原理也不太一样，一般以转动阀板角度、升降阀板等方式来实现启闭控制，当与电动执行器配套时首先应根据阀门的类型选择电动执行器。
1．角行程电动执行器（转角<360度）电动执行器输出轴的转动小于一周，即小于360度，通常为90度就实现阀门的启闭过程控制。
此类电动执行器根据安装接口方式的不同又分为直连式、底座曲柄式两种。
a)直连式：是指电动执行器输出轴与阀杆直连安装的形式。
b)底座曲柄式：是指输出轴通过曲柄与阀杆连接的形式。
此类电动执行器适用于蝶阀、球阀、旋塞阀等。
2．多回转电动执行器（转角>360度）电动执行器输出轴的转动大于一周，即大于360度，一般需多圈才能实现阀门的启闭过程控制。
此类电动执行器适用于闸阀、截止阀等。
3．直行程（直线运动）电动执行器输出轴的运动为直线运动式，不是转动形式。
此类电动执行器适用于单座调节阀、双座调节阀等。
二、根据生产工艺控制要求确定电动执行器的控制模式电动执行器的控制模式一般分为开关型（开环控制）和调节型（闭环控制）两大类。
1．开关型（开环控制）开关型电动执行器一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行精确控制。
DFK 型电动阀门控制器 说明书
DFK型电动阀门控制器概述DFK型电动阀门控制器（以下简称“控制器”）是与阀门电动装置配套使用的产品，用以控制电动阀门的开启和关闭。
特点1.控制电路采用直流低压控制，调试、操作安全，控制可靠，开度指示准确直观。
2.机壳采用标准的仪表机箱，体积小重量轻，便于安装在控制屏上。
3.指示灯指示开阀、关阀、阀全开、阀全关、事故、保护、现场、远控等状态。
4.提供现场控制可能。
5.电动阀门出力矩（事故）或电机过电流、过热（保护）时报警显示，便于及时排除故障（取决于电动装置的相关功能，不同生产厂家的阀门电动装置，可能不含电动机过热保护）。
技术数据1.工作电压220V / 50Hz控制电压380V / 50Hz2.控制功率小于1.1KW3.环境温度：-20~40℃4.相对湿度：不大于80%（20±5℃时）5.周围不含有强腐蚀性、易燃易爆介质。
外形及安装尺寸：屏装开孔尺寸：152+1mm×76+1mm前面板部件说明开度显示—指示阀门开度0~100%调整—阀门全开时可将开度表指示调整为100%电源指示灯—红色，表示工作电源接通现场/远控灯—绿色/红色，由选择按键切换绿色表示远控（控制器面板）工作方式；红色表示现场工作方式阀关灯—黄色，闪动时表示正在关阀；亮起时表示阀全关阀开灯—绿色，闪动时表示正在开阀；亮起时表示阀全开事故/保护灯—红色/绿色，红色表示事故-电动装置过力矩；绿色表示保护-过电流或电动机过热（取决于电动装置的相关功能）电源开关—按下控制器接通电源选择—现场/远控工作方式选择按键，抬起为远控状态，也即控制器控制状态，灯绿（以下三键的作用都在此状态下）；按下为现场控制状态，灯红，电动阀门的控制权交予位于电动阀门上或电动阀门附近的现场控制按钮（无电气自锁即点动方式）开阀—开阀按键，按下后控制器电气自锁并控制电动阀门向开向运行直至按下停按键或阀门运行至全开位置触动限位开关KXK关阀—关阀按键，按下后控制器电气自锁并控制电动阀门向关向运行直至按下停按键或阀门运行至全关位置触动限位开关GXK停—停止按键，在开或关阀过程中可使阀门停止在全开到全关中间的任何位置后面板部件说明熔断器—控制器工作电源保护，熔芯型号0.5A/Φ5×20A.B.C.N—电源端子AC 380V 50HzPE—保护接地端子U.V.W—电动机接线端子，分别接电动机相应端子1~9—电动装置控制反馈端子，分别接电动装置的相应端子10.11.12—现场开关端子工作原理简述FCHⅡ型控制器的电路主要由控制电路、工作显示电路、开度指示电路和主电路（主电路中的行程和力矩微动开关KXK，GXK，KZK，GZK和电机在阀门电动装置内）四部分组成。
电动阀门控制器百问百答
杨清清1、电动阀门控制器和电动碟阀控制器的区别？电动蝶阀控制器属于电动阀门控制器的一种2、电动阀门控制器在生活中的应用？该产品广泛应用于电站、石油工、给排水、食品、轻纺、造纸、医药、水利工程、船舶、市政工程和钢铁、煤炭等单位2、电动阀门控制器的特点？电动阀门控制器是与阀门电动装置配套使用的产品，用以控制电动阀门的开启和关闭3、电动阀门控制器是否有其它替代产品？有，可以通过仪表间接控制4、单相和三相的应用？单相控制220V的阀门，三相控制380V的阀门5、智能阀门控制器的特点体现在什么地方？控制器中采用了微处理器技术，使得电动装置控制器的控制功能、对电动装置的保护功能及对不同厂家电动装置的适应能力有了显著的提高。
同时降低了对安装调试人员的技术要求。
本控制器的最大特点体现在安装后不用调试。
6、电动阀门控制器的结构？控制电路、工作显示电路、开度指示电路和主电路四部分7、电动阀门控制器的控制原理。
控制器是用来控制阀门电动装置的一种仪器，它可以向阀门电动装置发出开启和关闭的指令，实现阀的远距离控制，也可以在现场手动操作。
8、电动阀门控制器主要控制的元素有哪些？单相或三相阀门9、电动阀门控制器如何校准、调试？把三相电源分别接到A、B、C、N端子上。
确认接线无误后，接通电源，检查控制器是否设置在“本机”状态，如果不是请按动转换将控制器设置为“本机”状态。
用手轮将电动阀门开启至约50%开度。
控制器具有电源相序自动逻辑校正功能。
控制器初次通电时按动开阀按键电动装置运行有两种可能：一种可能是按正确方向运行，阀开指示灯闪亮，电动装置开向运行直至全开位置停止，阀开指示灯常亮。
开度显示自动设定为100%。
按动关阀按键电动装置关向运行，阀关指示灯闪亮，电动装置关向运行直至全关位置停止，阀关指示灯常亮，开度显示自动设定为0%。
另一种可能是按错误方向运行，虽然阀开指示灯闪亮，但是电动装置关向运行直至全关位置停止，阀关指示灯常亮，开度显示自动设定为0%。
电动执行器的调节方法是怎样的呢

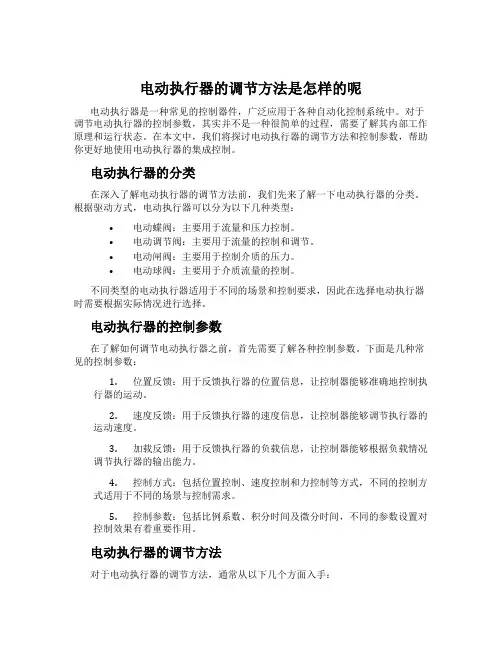

电动执行器的调节方法是怎样的呢电动执行器是一种常见的控制器件，广泛应用于各种自动化控制系统中。
对于调节电动执行器的控制参数，其实并不是一种很简单的过程，需要了解其内部工作原理和运行状态。
在本文中，我们将探讨电动执行器的调节方法和控制参数，帮助你更好地使用电动执行器的集成控制。
电动执行器的分类在深入了解电动执行器的调节方法前，我们先来了解一下电动执行器的分类。
根据驱动方式，电动执行器可以分为以下几种类型：•电动蝶阀：主要用于流量和压力控制。
•电动调节阀：主要用于流量的控制和调节。
•电动闸阀：主要用于控制介质的压力。
•电动球阀：主要用于介质流量的控制。
不同类型的电动执行器适用于不同的场景和控制要求，因此在选择电动执行器时需要根据实际情况进行选择。
电动执行器的控制参数在了解如何调节电动执行器之前，首先需要了解各种控制参数。
下面是几种常见的控制参数：1.位置反馈：用于反馈执行器的位置信息，让控制器能够准确地控制执行器的运动。
2.速度反馈：用于反馈执行器的速度信息，让控制器能够调节执行器的运动速度。
3.加载反馈：用于反馈执行器的负载信息，让控制器能够根据负载情况调节执行器的输出能力。
4.控制方式：包括位置控制、速度控制和力控制等方式，不同的控制方式适用于不同的场景与控制需求。
5.控制参数：包括比例系数、积分时间及微分时间，不同的参数设置对控制效果有着重要作用。
电动执行器的调节方法对于电动执行器的调节方法，通常从以下几个方面入手：1. 调整控制参数在电动执行器的控制范畴之内，控制参数是影响执行器运行的重要因素。
因此，通过修改控制参数来调节电动执行器，是一个重要的手段。
比例系数是用于调节执行器反应速度的参数，通常通过不断增加调整来加速响应；积分时间是控制执行器在误差较大时的反应能力，增加积分时间可以增加执行器的稳定性；微分时间用于减小误差，调节时间越短，误差响应越快。
2. 选择合适的控制方式在不同的场景中，选择适合的控制方式对于电动执行器的调节至关重要。
天津百利二通电器 BFA 型 阀门电动装置控制 说明书
BFA型阀门电动装置控制器使用说明书天津百利二通电器有限公司概述BFA型电动阀门控制器是与阀门电动装置配套使用的产品，也是一种用以远距离控制电动阀门的仪表装置，用以控制电动阀门的开启和关闭。
根据实际工作情况，可以设置不同的功能，满足不同用户的要求。
特点：△ 体积小、结构简单、安装接线方便；△ 采用小型轻触按钮，灵敏可靠，寿命长；△ 小型开度表，指示准确，调整方便；△ 具有多功能特点，可根据不同要求增、减功能要求；技术指标：电源电压：380V、AC、50Hz三相四线制。
控制电压：220V、AC、50Hz。
环境温度：-20%～40℃相对湿度：≤90%（20±5℃时）周围不含有强腐蚀性、易燃、易爆介质。
外形及安装尺寸：外型尺寸160（长）×80（宽）×295（深）mm柜屏安装时开孔尺寸 152（长）×76（宽）mm工作原理简介：控制器的电路由主电路，控制电路，指示电路三部分组成，原理见附图。
按下“电源”按钮，接通电源。
按下“选择”按钮，选择现场与远控工作方式。
弹起为远控（控制器上）操作方式,远控指示灯亮；按下为现场操作方式,现场指示灯亮，此时控制器上开阀、关阀按钮不起作用。
按下“开阀”按钮，交流接触器KO吸合，电气自锁，阀门向开阀方向运行，直至阀门运行到全开位置，开向行程开关（常闭）断开，电机停止运行。
开向行程开关（常开）闭合“阀开”红色指示灯亮；按下“关阀”按钮，交流接触器KC吸合，电气自锁，阀门向关阀方向运行，直至阀门运行到全关位置，关向行程开关（常闭）断开，电机停止运行。
关向行程开关（常开）闭合“阀关”绿色指示灯亮。
在阀门向开或关方向运行过程中，如需要停止运行，可按下“停止”按钮可立即终止运行。
阀门在开或关运行过程中（或在开始启动时），如果超过控制转矩，开方向转矩开关或关方向转矩开关断开，电机停止运行。
“转矩”指示灯亮，（红色）。
在开阀或关阀过程中，如果电机温升过高或电流过大，电动装置电动机内热保护元件动作或控制器内热继电器动作，电机停止转动。
电动阀门智能控制器说明书
---------------------------------------------------------------------------------------------------产品的不断升级可能导致部分数据的变化，如有改动，恕不另行通知。
KZQ07系列电子伺服式电动阀门智能控制器使用说明书本定位器出厂之前已对其输入、输出性能进行严格标定，接线后一般只需标定零、满位即可正常使用，如有任何不明之KZQ07-1AKZQ07-2A尊敬的用户，请在安装本控制器前请仔细检查以下内容：1、检查执行器的内部位置限位切换开关，确保限位开关在区域内工作，有无异常现象，能否达到开度的零位与满位，确认限位开关能正常工作。
2、接线前请检查执行器中电位器有无强电，用万用表分别测量电位器三接线端子，确保该电位器与电机控制端子绝缘，电位器在执行器运转过程中的阻值变化正常，排除断点等异常现象。
3、定位器与执行器间连线要正确，仔细检查两者端子的对应关系，特别注意定位器电源、输入信号与输出信号接线，切莫把电源接至弱点信号端，同时用仪表测量控制输入信号在定位器接受信号范围内。
4、如与执行器配套使用，在严寒、酷热、高温的环境下开箱时，仪表应于现场存放3小时以上方可进行标定效验。
目录一、概述-----------------------------------------------------------------------------2二、主要技术指标-----------------------------------------------------------------2三、定位器控制原理--------------------------------------------------------------4四、定位器面板与接线-----------------------------------------------------------5五、基本操作方法-----------------------------------------------------------------9六、标定接线及操作方法--------------------------------------------------------9七、错误代码列表-----------------------------------------------------------------11八、附录-----------------------------------------------------------------------------12如客户所购买指明配置的本公司Z型（机电一体）执行器，无需对执行器转角标定，接线无误即可正常使用。
电动阀门正确调试方法计划
电动阀门的正确调试方法电动闸阀由阀门电动装置与闸阀配套构成电动闸阀，用以控制闸阀的开启和封闭。
它能够现场操作也能够远距离操作。
阀门电动装置由电动机、减速器、转矩限制机构、行程控制机构、手动一电动变换机构、开度指示机构和电气控制器构成。
电动闸阀的电动装置若调整不妥，轻则缩短闸阀使用寿命；重则致使阀门铸铁外壳断裂、控制电机烧坏以及水淹泵房等严重事故。
所以为了保证安全不问断供水，一定要仔细调整好电动闸阀的电动装置，保证电动闸阀启、闭顺利。
以下介绍电动闸阀的两种调整方法：1，转矩限制机构的调整电动闸阀在不一样的地方使用因闸板两头的水压差或气压差不一样（闸阀封闭时），转矩限制机构可适合调整。
在电动闸阀闸板两头方向水压或气压差低的地方使用时，转矩限制机构应调到较低力矩，在使用 HZ系列、z 系列或 ZB并囊菇簧荚齄磅叠 Hz 系列转矩限制机构时，所调整的转矩值就要求越大，反之就小。
以上几个系列调整方式同样。
在调整ZD 系列阀门电动装置时，要卸掉箱体侧盖，调整转矩限制机构，旋松调理螺母中的紧定螺钉，旋松调理螺母，放松钮矩弹簧，而且放到最松的地点，而后把调理螺母中的紧定螺钉旋紧，固定住调理螺母。
注意紧定螺钉的顶端一定落在轴槽内，如顶端不正好瞄准轴槽，只需把调理螺母向压缩弹簧的方向少量转动，使其瞄准轴槽紧定螺钉。
而后把侧盖装上，调整开启阀门。
如转矩限制机构动作，则弹簧太松调紧到不动作为止。
这样能够使转矩限制机构在较低的转矩下工作，保证电动闸阀因行程控制机构失灵时，或其余原由超力矩时，转矩限制机构靠谱动作，并切断电机电源，保护阀门不致破坏。
在一些地方使用的电动闸阀也不用调整的封闭太紧，调整到用手动关紧后再松回半圈（或一圈）地点为好．（或不漏水或气时为好）当电动闸阀安装在出水水压差（或气压差）大的地方使用时，转矩限制机构应调到适合的开启和封闭的力矩。
如安装在水泵房的出水闸阀，在水泵起动后，闸阀未开启时出水压力较大，此时出水闸阀121 径越大，开启闸阀所用的力矩越大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DFZK型电动阀门自动调节控制器
概述：
DFZK型控制器是依外输入4~20mA控制电流控制阀门开度的电动阀门控制器。
它与普通电动阀门一起构成可调节型电动阀门系统。
其外输入控制电流可由计算机、PLC或自动化仪表(以下统称控制系统)给定，控制器比较外输入给定电流和阀位电流，确定阀门运动与否直至阀门开度与给定电流的定义开度一致。
特点：
1．开度、输入数字显示，零点满度自动设定。
阀开、阀关、自动/手动、力矩/保护LED显示。
2．按键音提示；开、关向出力矩保护及事故(电机过电流、电机过热、堵转等)保护声光报警(带消音功能)。
3．开、关向工作过程闪光提示。
4．根据外控输入自动调节阀门开度。
5．电源相序自动逻辑校正。
6．可以根据客户要求出厂时设定电动阀门由全关位置启动开阀时超越力矩，使电动装置以最大力矩打开阀门(此功能可解决阀门长时间不用出现粘滞等故障)；可以根据客户要求出厂时设定电动阀门由非全关位置启动关阀时超越行程，使电动装置以最大力矩关闭阀门(对于楔形、金属密封等阀门非常适用)。
7．外形及安装尺寸、外电路接线与前期产品完全兼容利于老用户产品更新换代。
技术数据:
1．电源电压：220V/50Hz（单相）380V/50Hz（三相四线）
2．控制功率（电源）见表：
型号控制电流（A）控制电机功率（KW）
DFZK-2 I≤5P≤1.1
DFZK-3 5＜I≤10 1.1＜P≤3
控制电流＞10A可另行订货
3．输入控制信号：4~20mA，输入阻抗：≤200Ω
4．输出反馈电流：4~20mA，负载能力：≥250Ω
5．工作环境：
●环境湿度：-10~+40℃
●相对湿度：≤80% （20℃±5℃）
●周围不含有强腐蚀性、易燃易爆介质
6.灵敏度及死区：根据不同的系统自动调节。
7.尺寸：见图屏装开孔尺寸：152+1mm×76+1mm
安装与调试：
●原则：
1．安装人员必须持有电工安全操作证，按有关规范安装。
2．机箱内部有高压，务必接妥PE保护接地端，非专业人员请勿带电拆卸机箱。
●安装：
1．首先必须保证电动装置机械部分已经调试完并且能正常工作。
有关电动装置机械部分的调试请见相关使用说明书。
2．将您选购的控制器按图将其安装固定。
3．用电缆按参照本说明书所附电原理图将控制器端子和电动装置的端子连接起来。
在端子10号、11号接入输入控制电流，正极接10号端子，负极接11号端子。
在端子8号、9号接入一个电流表，正极“+”接8，负极“-”接9号。
（测量阀位输出电流）
4．把三相电源分别接到A、B、C、N端子上。
5．手动调节：确认接线无误后，接通电源，检查控制器是否设置在“手动”状态，如果不是请按动转换将控制器设置为“手动”状态。
用手轮将电动阀门开启至约50%开度。
控制器初次通电时按动开阀按键电动装置运行有两种可能：一种可能是按正确方向运行，阀开指示灯闪亮，电动装置开向运行直至全开位置停止，阀开指示灯常亮。
开度显示自动设定为100%。
按动关阀按键电动装置关向运行，阀关指示灯闪亮，电动装置关向运行直至全关位置停止，阀关指示灯常亮，开度显示自动设定为0%。
另一种可能是按错误方向运行，虽然阀开指示灯闪亮，但是电动装置却向关向运行，直至全关位置停止。
出现这种情况不用急着调换电源相序，因为调节型控制器具有电源相序自动逻辑校正功能。
6．电源相序自动逻辑校正功能：当控制器实际运行方向与正确方向悖行时，让其运行到全关或全开位置，此时控制器自动逻辑校正电源相序3秒钟设定正确开度与方向。
逻辑相序校正功能只能用在调试过程中，如果相应的阀门很重要建议人工调整相序！
7．自动运行：接入外控输入信号，将控制器设置成“自动”状态，调节输入信号，电动阀门应能自动根据输入信号的变化而运行。
至此控制器与电动装置的安装调试完毕。
8．电动装置在开向或关向运行中，按动停按键电动装置将停止在此即时位置。
在电动装置静止状态时按动此键为消音。
9．每台控制器配电应配备一台空气开关。
10．电装厂家的控制电路不尽相同，但是在本控制器中通过端子接线的不同组合均可（订货说明）得到解决。
