Inconel718沉淀硬化镍基高温合金化学成分力学性能全解

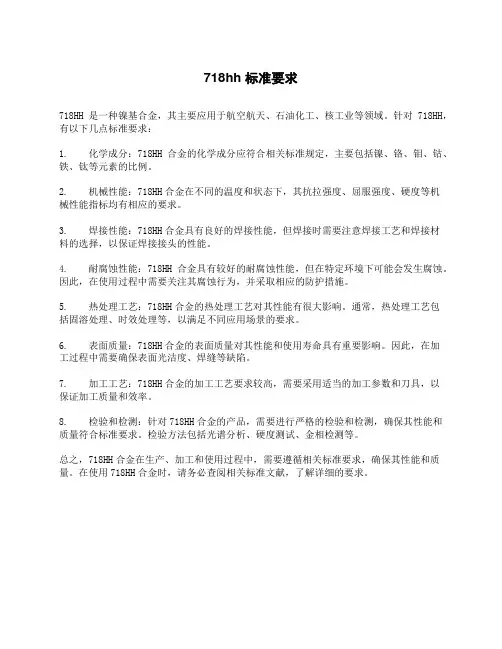

718hh 标准要求
718hh 标准要求
718HH是一种镍基合金，其主要应用于航空航天、石油化工、核工业等领域。
针对718HH，有以下几点标准要求：
1. 化学成分：718HH合金的化学成分应符合相关标准规定，主要包括镍、铬、钼、钴、铁、钛等元素的比例。
2. 机械性能：718HH合金在不同的温度和状态下，其抗拉强度、屈服强度、硬度等机
械性能指标均有相应的要求。
3. 焊接性能：718HH合金具有良好的焊接性能，但焊接时需要注意焊接工艺和焊接材
料的选择，以保证焊接接头的性能。
4. 耐腐蚀性能：718HH合金具有较好的耐腐蚀性能，但在特定环境下可能会发生腐蚀。
因此，在使用过程中需要关注其腐蚀行为，并采取相应的防护措施。
5. 热处理工艺：718HH合金的热处理工艺对其性能有很大影响。
通常，热处理工艺包
括固溶处理、时效处理等，以满足不同应用场景的要求。
6. 表面质量：718HH合金的表面质量对其性能和使用寿命具有重要影响。
因此，在加
工过程中需要确保表面光洁度、焊缝等缺陷。
7. 加工工艺：718HH合金的加工工艺要求较高，需要采用适当的加工参数和刀具，以
保证加工质量和效率。
8. 检验和检测：针对718HH合金的产品，需要进行严格的检验和检测，确保其性能和质量符合标准要求。
检验方法包括光谱分析、硬度测试、金相检测等。
总之，718HH合金在生产、加工和使用过程中，需要遵循相关标准要求，确保其性能和质量。
在使用718HH合金时，请务必查阅相关标准文献，了解详细的要求。
Inconel 718
沉淀硬化型的Inconel718合金很适合于焊接，无焊后开裂倾向。适焊性、易加工性、高强度是这种材料的几大优点。
Inconel718适合于电弧焊、等离子焊等。在焊接前，材料表面要洁净、无油污、无粉笔记号等，焊缝周围25mm范围内要打磨露出光亮的金属。
Inconel 718推荐使用的焊接材料：
GTAW/GMAW
加热的电炉最好要具有较精确的控温能力，炉气必须为中性或弱碱性，应避免炉气成分在氧化性和还原性中波动。
热加工
Inconel718合金合适的热加工温度为1120-900℃，冷却方式可以是水淬或其他快速冷却方式，热加工后应及时退火以保证得到最佳的性能。热加工时材料应加热到加工温度的上限，为了保证加工时的塑性，变形量达到20%时的终加工温度不应低于960℃。
Nicrofer S 5219
W.-Nr. 2.4667
SG-NiCr19NbMoTi
AWS A 5.14 ERNiFeCr-2
BS 2901 Part 5: NA 51
加工和热处理
编辑
Inconel718合金在机械加工领域属难加工材料。
预热
工件在加热之前和加热过程中都必须进行表面清理，保持表面清洁。若加热环境含有硫、磷、铅或其他低熔点金属，Inconel718合金将变脆。杂质来源于做标记的油漆、粉笔、润滑油、水、燃料等。燃料的硫含量要低，如液化气和天然气的杂质含量要低于0.1%，城市煤气的硫含量要低于0.25g/m3，石油气的硫含量低于0.5%是理想的。
冷加工
冷加工应在固溶处理后进行，Inconel718的加工硬化率大于奥氏体不锈钢，因此加工设备应作相应调整，并且在冷加工过程中应有中间退火过程。
热处理
不同的固溶处理和时效处理工艺会得到不同的材料性能。由于γ”相的扩散速率较低，所以通过长时间的时效处理能使Inconel718合金获得最佳的机械性能。
INCONEL 718合金(UNS N07718)
Inconel 718Inconel718合金是含铌、钼的沉淀硬化型镍铬铁合金，在650℃以下时具有高强度、良好的韧性以及在高低温环境均具有耐腐蚀性。
其状态可以是固溶处理或沉淀硬化态。
热处理和机械特性对于大部分用处， INCONEL718合金需要做退火和淬硬处理。
INCONEL 718合金由二级的淬火硬化成必定的金属晶阵。
在593~815℃的热处理下，这些镍(铝、钛、铌)生了改动。
由于完全进行了冶金反应，那些铝、钛、铌等金属要素完全溶解在了合金相矩阵中均匀扩散)；假如这些元素以其他的方法结晶出来或许以某种方法组成的不会构成要求的满足强度。
为了完结这些功用，合金材料必须首要进行退火热处理。
对于INCONEL 718合金，一般选用两种热处理方法：方案1 加热到926~1010℃，水中快速冷却至室温，然后升温至718℃保炉冷至621℃，在621℃坚持18个小时作为时效处理，随后在空气中冷却至室温。
方案2 加热到1037~1065℃，水中快速冷却至室温，然后升温至760℃坚持1 0个小时炉冷至648℃，在649℃坚持二十个小时作为时效处理，随后在空气中冷却至室温。
如果这种材料是用于机加工、成型加工或许焊接，在工厂中买到的材料通处理或消除应力处理的。
在最大延展率的状态下进行成型加工。
成型加工后，按照每体的运用要求进行热处理。
Inconel718是一种高强度耐腐蚀用于-252℃到704℃环境下的镍基合金材料，其化学成分这种可硬化的合金具有很好的塑性，甚至能加工成各种复杂的零部件；具有很好的焊接特性，尤其是能有效抑制焊接破裂现象的产生，效果比较明显。
Inconel718合金具有良好的塑性、延展性、疲劳特性、蠕变特性、抗拉强度，所以被广泛的应用于各个领域。
比较典型的是应用于液体火箭、柱状体、防护套和各种各样飞行器上的成型板金件、地上的燃气涡轮发动机、低温储存罐。
也能用于扣件和仪器零部件。
物理常数和热特性Inconel718的物理常数，杨氏摸量、扭转系数等列于表3、4中，热特性系数这些表格中的数值由于化学含量和测试环境的不同可能会有稍微的出入。
Inconel718(N07718、NC19FeNb)镍基合金 高温合金
上海商虎/张工：158 –0185 -9914材料牌号：Inconel718镍基合金美国牌号：NO7718德国牌号：W.Nr.2.4668/NiCr19Fe19Nb5法国牌号：Nc19FeNb一、Inconel718（N07718）镍基合金概述：Inconel718合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。
该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。
供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。
可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。
1、Inconel718材料牌号：Inconel718。
2、Inconel718相近牌号：Inconel718(美国),NC19FeNb(法国)。
3、Inconel718材料的技术标准4、Inconel718化学成分：该合金的化学成分分为3类：标准成分、优质成分、高纯成分，见表1-1。
优质成分的在标准成分的基础上降碳增铌，从而减少碳化铌的数量，减少疲劳源和增加强化相的数量，提高抗疲劳性能和材料强度。
同时减少有害杂质和气体含量。
高纯成分是在优质标准基础上降低硫和有害杂质的含量，提高材料纯度和综合性能。
核能应用的Inconel718合金，需控制硼含量（其他元素成分不变），具体含量由供需双方协商确定。
当ω（B）≤0.002%时，为与宇航工业用的Inconel718合金加以区别，合金牌号为Inconel718A。
【研究】Inconel718(N07718)性能、特性、参数...
材料牌号：Inconel718镍基合金美国牌号：NO7718德国牌号：W.Nr.2.4668/NiCr19Fe19Nb5法国牌号：Nc19FeNb一、Inconel718（N07718）镍基合金概述：Inconel718合金是以体心四方的γ"和面心立方的γ′相沉淀强化的镍基高温合金，在-253～700℃温度范围内具有良好的综合性能,650℃以下的屈服强度居变形高温合金的首位,并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能,以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。
该合金的另一特点是合金组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。
供应的品种有锻件、锻棒、轧棒、冷轧棒、圆饼、环件、板、带、丝、管等。
可制成盘、环、叶片、轴、紧固件和弹性元件、板材结构件、机匣等零部件在航空上长期使用。
1、Inconel718材料牌号：Inconel718。
2、Inconel718相近牌号：Inconel718(美国),NC19FeNb(法国)。
加工和热处理Inconel718合金在机械加工领域属难加工材料。
预热工件在加热之前和加热过程中都必须进行表面清理，保持表面清洁。
若加热环境含有硫、磷、铅或其他低熔点金属，Inconel718合金将变脆。
杂质来源于做标记的油漆、粉笔、润滑油、水、燃料等。
燃料的硫含量要低，如液化气和天然气的杂质含量要低于0.1%，城市煤气的硫含量要低于0.25g/m3，石油气的硫含量低于0.5%是理想的。
加热的电炉最好要具有较精确的控温能力，炉气必须为中性或弱碱性，应避免炉气成分在氧化性和还原性中波动。
热加工Inconel718合金合适的热加工温度为1120-900℃，冷却方式可以是水淬或其他快速冷却方式，热加工后应及时退火以保证得到最佳的性能。
镍基高温合金牌号
镍基高温合金是一类以镍为主要基体元素，能在1000℃以上的高温环境下长期工作的
金属材料。
镍基高温合金具有较高的高温强度、良好的抗氧化和抗腐蚀性能、良好的疲劳性能和断裂韧性等综合性能。
根据不同的应用场景和性能要求，镍基高温合金有很多牌号。
以下是一些常见的镍基高温合金牌号：
1. IN718：这是一种广泛应用于航空航天、石油、化工等领域的镍基高温合金。
它具有较高的抗蠕变性能、抗压抗屈服强度和抗氧化性。
2. IN738：这是一种高强度、耐磨的镍基高温合金，适用于航空航天、汽车等高负荷、高应力环境下的部件。
3. IN939：这是一种镍基高温合金，具有高的屈服强度、蠕变强度和抗氧化性，适用于制造航空航天、石油、化工等领域的耐热部件。
4. GH4033：这是一种我国自行研制的难变形镍基高温合金，具有高的屈服强度和持久蠕变强度，以及良好的抗氧化性能。
主要应用于发动机转子零件。
5. GH3039：这是一种镍基高温合金，具有较高的抗蠕变性能、抗压抗屈服强度和抗氧化性，适用于航空航天、石油、化工等领域的高温环境。
gh4169高温合金
常州市百炼特钢有限公司变形合金之王GH4169GH4169，又名为Inconel 718，是沉淀强化的镍基高温高强合金。
Inconel 718在－253～700℃温度范围内具有良好的综合性能，650℃以下的屈服强度居变形高温合金的首位，并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能，以及良好的加工性能、焊接性能和长期组织稳定性，能够制造各种形状复杂的零部件，在宇航、核能、石油工业中，在上述温度范围内获得了极为广泛的应用。
该合金的另一特点是合金的组织对热加工工艺特别敏感，掌握合金中相析出和溶解规律及组织与工艺、性能间的相互关系，可针对不同的使用要求制定合理、可行的工艺规程，就能获得可满足不同强度级别和使用要求的各种零件。
Inconel 718国内外对应牌号：Inconel 718化学成分：Inconel 718物理性能：Inconel 718在常温下合金的机械性能的最小值：Inconel 718具有以下特性：1.易加工性2.在700℃时具有高的抗拉强度、疲劳强度、抗蠕变强度和断裂强度3.在1000℃时具有高抗氧化性4.在低温下具有稳定的化学性能5.良好的焊接性能Inconel 718的金相结构，718合金为奥氏体结构，沉淀硬化后生成的γ”相使之具有了优秀的机械性能。
在热处理过程中于晶界处生成的δ相使之具有了最佳的塑性。
Inconel 718的耐腐蚀性：不管在高温还是低温环境，718合金都具有极好的耐应力腐蚀开裂和点蚀的能力。
718合金在高温下的抗氧化性尤其出色。
Inconel 718工艺性能与要求：（1）热加工：合适的热加工温度为1120-900℃，冷却方式可以是水淬或其他快速冷却方式，热加工后应及时退火以保证得到最佳的性能。
热加工时材料应加热到加工温度的上限，为了保证加工时的塑性，变形量达到20%时的终加工温度不应低于960℃。
（2）冷加工：冷加工应在固溶处理后进行，加工硬化率大于奥氏体不锈钢，因此加工设备应作相应调整，并且在冷加工过程中应有中间退火过程Inconel718焊接工艺：合金具有满意的焊接性能，可用氩弧焊、电子束焊、缝焊、点焊等方法进行焊接。
Inconel718沉淀硬化镍基高温合金化学成分力学性能全解
Inconel718镍基合金工艺性能
• Inconel718工艺性能与要求：
1、因Inconel718合金中铌含量高,合金中的铌偏析程度与 治金工艺直接有关。 2、为避免钢锭中的元素偏析过重，采用的钢锭直径不大 于508mm。 3、经均匀化处理的合金具有良好的热加工性能，钢锭的 开坯加热温度不得超过1120℃。 4、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温 度密切相关。 5、合金具有满意的焊接性能，可用氩弧焊、电子束焊、 缝焊、点焊等方法进行焊接。
规范 AMS 5664
AMS 5662 AMS 5663 AMS 5664
AMS 5596 AMS 5597
AMS 5832
美国机械工 ASME SB637 ASME SB637
程师协会
管材
AMS 5589 AMS 5590
Inconel718镍基合金金相组织
• Inconel718 金相组织结构： • 沉淀硬化镍基高温合金718该合金标准
GPa
GPa
电阻率 μΩ•m
线膨胀系数 泊松比
a/10-6℃-1
8.24
1260
14.7
435
1320 (100℃)
199,9
77,2
1.15
11.8 0.3
(20~100℃)
Inconel718镍基合金力学性能
Inconel718力学性能 (在20℃检测机械性能的最小值)
处理方式
抗拉强度 σb/MPa
Inconel718镍基合金 对应牌号
• Incone l718对应牌号： • GH4169 • GH169(中国) • NC19FeNb(法国) • W.Nr.2.4668 • NiCr19Fe19Nb5(德国) • UNS NO7718
《镍基高温合金》课件
镍基高温合金在未来将不断发展和应用于新领域，为科技进步做出金具有良好的摩擦和磨损性能，适 用于高摩擦和高磨损的应用。
热和热膨胀性质
镍基高温合金具有良好的热导性和热膨胀性， 适用于高温条件下的应力管理。
其他特点
镍基高温合金还具备其他特点，如良好的耐热 性和机械性能。
镍基高温合金的应用
航空航天工业
镍基高温合金在航空发动机、涡轮叶片等领域有重 要应用。
能源和石油化工
镍基高温合金用于锅炉、炼油装置等能源和石油化 工设备中。
机械和汽车工业
镍基高温合金在汽车零部件和工程机械等领域发挥 重要作用。
其他领域
镍基高温合金还应用于电力、船舶等领域，具备广 阔的市场前景。
镍基高温合金的制备和未来发展
1
制备技术的改进
不断改进制备技术，提高镍基高温合金的性能和质量。
《镍基高温合金》PPT课 件
镍基高温合金是一种具有出色性能和广泛应用的材料。本课件将介绍镍基高 温合金的定义、分类、制备、特点、应用以及未来发展。
什么是镍基高温合金？
定义
镍基高温合金是一种在高温条件下具有优异性能的合金材料。
组成和性质
镍基高温合金由镍元素和其他合金元素组成，具有高强度、耐腐蚀等特点。
2
镍基高温合金的开发和应用
积极开展新型镍基高温合金的研发和应用，满足新领域的需求。
3
行业发展趋势和前景
镍基高温合金行业发展前景广阔，具备巨大的市场潜力。
结论
1 镍基高温合金的重要性和应用前景
镍基高温合金在各个领域具有重要应用，具备广阔的市场前景。
2 制备技术和发展趋势的研究必要性
持续研究制备技术和发展趋势，不断提升镍基高温合金的性能和质量。
镍基合金Inconel 600,Incoloy 800H,Incoloy 825, Inconel X-750,Inconel 718, Inconel 625材料化学成分物理
Incoloy 800H 应用范围应用领域有： 1.硝酸冷凝器——耐硝酸腐蚀 2.蒸汽加热管——很好的机械性能 3.加热元件管——很好的机械性能 对于应用于高达 500℃的环境，合金供货态为退火态。
Incoloy 800HT (UNS N08811/W.Nr.1.4959)
Incoloy 800HT 的化学成分:
GH4169 的金相结构: GH4169 合金为奥氏体结构，沉淀硬化后生成的 γ”相使之具有了优 秀的机械性能。在热处理过程中于晶界处生成的 δ 相使之具有了最佳 的塑性。
GH4169 的耐腐蚀性: 不管在高温还是低温环境，GH4169 合金都具有极好的耐应力腐蚀 开裂和点蚀的能力。GH4169 合金在高温下的抗氧化性尤其出色。
8.2 g/cm3
熔点 1260-1340 ℃
GH4169 在常温下合金的机械性能的最小值:
抗拉强度 屈服强度 延伸率
合金
Rm RP0.2N/mm2 A5 %
N/mm2
固溶处理 965
550
30
布氏硬度 HB ≤363
GH4169 合金具有以下特性： 1.易加工性 2.在 700℃时具有高的抗拉强度、疲劳强度、抗蠕变强度和断裂强度 3.在 1000℃时具有高抗氧化性 4.在低温下具有稳定的化学性能 5.良好的焊接性能
℃
Inconel 600 在 常 温 下 合 金 的 机 械 性 能 的 最 小 值 : 来 自 ：
合金
抗拉强度 屈服强度 延伸率 Rm N/mm2RP0.2N/mm2 A5 %
布氏硬度 HB
退火处理
550
240
30
≤195
固溶处理
500
180
35
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美国航空航 AMS 5662 天材料技术 AMS 5663
AMS 5832
规范
美国机械工 程师协会
AMS 5664
AMS 5664
ASME SB637 ASME SB637
Inconel718镍基合金金相组织
• Inconel718 金相组织结构： • 沉淀硬化镍基高温合金718该合金标准 热处理状态的组织由γ基体γ'、γ'、δ、 NbC相组成
λ/(W/m•℃)
比热容
J/kg•℃
弹性模量
GPa
剪切模量
GPa
电阻率
μΩ•m
泊松比
线膨胀系数
a/10-6℃-1
8.24
1260 1320
14.7 (100℃)
435
199,9
77,2
1.15
0.3
11.8 (20~100℃)
Inconel718镍基合金力学性能
Inconel718力学性能 (在20℃检测机械性能的最小值) 抗拉强度 处理方式 σb/MPa 屈服强度 σp0.2/MPa 延伸率 σ5 /% 布氏硬度 HBS
牌号
Ni
Cr
Fe
Mo
Nb
Co
C
Mn
Si
S
Cu
Al
Ti
Inco
最小
50
17
2.8 4.75
0.20 0.65
nel
718 最大 55 21
余量
3.3 5.50 1.0 0.08 0.35 0.35 0.01 5 0.30 0.80 1.15
Inconel718镍基合金物理性能
密度
g/cm3
熔点
℃
热导率
Inconel718镍基合金 对应牌号
• • • • • • • Incone l718对应牌号： GH4169 GH169(中国) NC19FeNb(法国) W.Nr.2.4668 NiCr19Fe19Nb5(德国) UNS NO7718
Inconel718镍基合金化学成份
合金 % 镍 铬 铁 钼 铌 碳 锰 硅 硫 铜 铝 钛
Inconel718 沉淀硬化镍基高温合金 化学成分力学性能
Inconel718镍基合金特性及应用
• Incone l718特性及应用领域概述： • 该合金在-253～700℃温度范围内具有良好 的综合性能,650℃以下的屈服强度居变形高 温合金的首位,并具有良好的抗疲劳、抗辐 射、抗氧化、耐腐蚀性能,以及良好的加工 性能、焊接性能良好。能够制造各种形状 复杂的零部件，在宇航、核能、石油工业 及挤压模具中，在上述温度范围内获得了 极为广泛的应用。
Inconel718镍基合金工艺性能
• Inconel718工艺性能与要求：
1、因Inconel718合金中铌含量高,合金中的铌偏析程度与 治金工艺直接有关。 2、为避免钢锭中的元素偏析过重，采用的钢锭直径不大 于508mm。 3、经均匀化处理的合金具有良好的热加工性能，钢锭的 开坯加热温度不得超过1120℃。 4、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温 度密切相关。 5、合金具有满意的焊接性能，可用氩弧焊、电子束焊、 缝焊、点焊等方法进行焊接。 6、合金不同的固溶处理和时效处理工艺会得到不同的材 料性能。由于γ”相的扩散速率较低，所以通过长时间的 时效处理能使Inconel718合金获得最佳的机械性能。
固溶处理
965
550
30
≥363
Inconel718镍基合金执行标准
标准 棒材 锻件 板 (带 )材 丝材 管材
美国材料与
试验协会
ASTM B637 ASTM B637 AMS 5662 AMS 5663
ASTM B670
ASTM B906 AMS 5596 AMS 5597 AMS 5589 AMS 5590
