常水头注水试验表
铁建试录142 常水头渗透试验记录
常水头渗透试验记录
表号：铁建试录142 批准文号：铁建设函 [2009]27号
样品编号
委托日期
仪器设备 及
环境条件
仪器设备名称
委托编号 取样地点
型号
管理编号
示值范围
记录编号 试验日期
分辨力
温度（℃） 相对湿度（%）
样品状态描述 试样高度 cm 试样面积A
cm2 试样干密度 g/cm3 试样质量 g 土粒密度 g/cm3 孔隙比e
采用标准 测压孔间距 10 cm
试验 次数
n
经过 时间 t （s）
⑴
测压管水位（cm）
水位差（cm）
Ⅰ管 ⑵
Ⅱ管 ⑶
Ⅲ管 ⑷
H1
⑸＝⑵ －⑶
H2 ⑹＝⑶－⑷
平均H
⑺＝［⑸－ ⑹］/2
水力坡降J ⑻＝0.1×⑺
渗透水
量Q 渗透系数k T 平均水温 校正系数η T/η
（cm3） （cm/s） （℃）
20
⑽＝⑼/［A
⑼
×⑻×⑴］
⑾
⑿
水温20℃渗 平均渗透系
透系数k 20
数k 20
（cm/s） （c验
计算
复核
常水头渗透试验记录
常水头渗透试验记录试验日期：20XX年XX月XX日试验地点：XXXX地区试验人员：XXX一、试验目的：通过常水头渗透试验，评价地下水的渗透性能，为后续地下水资源合理利用提供参考。
二、试验步骤：1.选择试验点位：根据地质地貌特征和水文地质调查结果，选择距离地面较远、垂直面近似水平的点位。
2.准备工作：清理试验点位周围杂物，确保试验点位干净整洁。
3.安装试验设备：将渗透试验设备中的水桩和压水装置按照说明书安装在试验点位上。
4.注水试验：打开水源，逐渐增加水压直至达到试验设备所能承受的最大压力，记录对应的水头和注水速率。
5.恒头试验：在达到设定的最大水头后，保持水源恒定，记录压力稳定后的水头和注水速率，稳定时间一般选择30分钟以上。
6.降水试验：逐渐降低水源压力，记录不同压力下的水头和注水速率。
三、试验结果：1.注水试验：设定的最大水头为X米，对应的注水速率为X立方米/小时。
2.恒头试验：在最大水头维持稳定的30分钟内，水头变化较小，平均水头为X米，注水速率为X立方米/小时。
3.降水试验：水源压力降低到X时，对应的水头为X米，注水速率为X立方米/小时。
四、分析与讨论：1.注水试验和恒头试验的水头和注水速率变化较小，说明地下水渗透性能较好，水源强大且稳定。
2.降水试验中，随着水源压力的降低，水头和注水速率逐渐减小，说明地下水的渗透性能与水源压力相关。
3.结合地质地貌特征和水文地质调查结果，可以初步判断地下水的形成机制和流动路径。
五、结论：根据常水头渗透试验的结果分析，XXX地区地下水渗透性能良好，水源充足稳定，适合进行后续的地下水资源开发利用工作。
六、建议：1.进一步研究地下水的补给源和流动机制，为地下水资源管理和保护提供更科学的依据。
2.结合试验结果和地质地貌特征，制定合理的地下水开发利用方案，确保地下水资源的可持续利用。
以上为常水头渗透试验的记录，试验结果和分析可根据实际情况进行调整和补充。
记录试验过程和结果的详细信息对后续的地下水资源管理工作和科学研究具有重要意义。
注水实验
H
Q
2
lg
2
.
7
2
（
5.3.3
）
式中
r
――钻孔半径，
（
cm
）
;
表
A.0.3-1钻孔常水头注水试验记录表
工程名称：
试验点编号：
试验土层名称：
地下水位：
试验深度：
试段长度：
试验段直径：
试段类型：
试验时间：
试验时间
日
（
d
）
时
（
h
）
分
（
min
）
持续时间
（
min
）
试验
水头
（
cm
）
注入水量
（
L
）
单位时间注入量
5min
，
当连续两次观测数据变辐小于
5cm/min
时，
即可结束水位观测。
5.2.3
钻至预定深度后，可采用栓塞或套管塞进行试段隔离，并应保证止水可靠。
对孔底进水的试段，
用套管塞进行隔离；
对孔壁和孔底同时进水的试段，
除采用栓塞隔
离试段外，还要根据试验土层种类和孔壁稳定性，决定是否下入护壁花管。
对孔壁和孔底进水的试段，
钻孔常水头注水试验
5.1适用条件及试验设备
5.1.1
钻孔常水头注水试验适用于渗透性比较大的壤土、粉土、砂土和砂卵砾石层，或不能
进行压水试验的风化、破碎岩体，断层破碎带和其他透水性强的岩体等。
5.1.2
钻孔常水头试验设备见表
5.1.2
）
表
5.1.2钻孔注水试验设备一览表
设备类型
名称
供水设备
抽水、压水、注水试验技术要求及记录表格

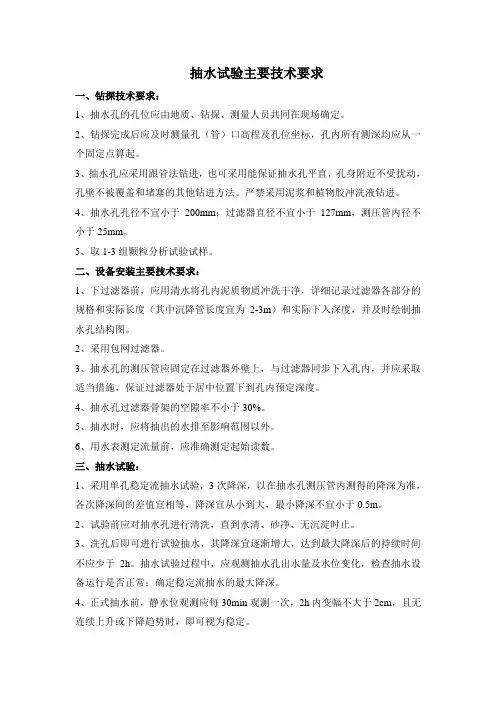

抽水试验主要技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。
2、钻探完成后应及时测量孔（管）口高程及孔位坐标，孔内所有测深均应从一个固定点算起。
3、抽水孔应采用跟管法钻进，也可采用能保证抽水孔平直，孔身附近不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。
严禁采用泥浆和植物胶冲洗液钻进。
4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。
5、取1-3组颗粒分析试验试样。
二、设备安装主要技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，详细记录过滤器各部分的规格和实际长度（其中沉降管长度宜为2-3m）和实际下入深度，并及时绘制抽水孔结构图。
2、采用包网过滤器。
3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下入孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。
4、抽水孔过滤器骨架的空隙率不小于30%。
5、抽水时，应将抽出的水排至影响范围以外。
6、用水表测定流量前，应准确测定起始读数。
三、抽水试验：1、采用单孔稳定流抽水试验，3次降深，以在抽水孔测压管内测得的降深为准，各次降深间的差值宜相等，降深宜从小到大，最小降深不宜小于0.5m。
2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。
3、洗孔后即可进行试验抽水，其降深宜逐渐增大，达到最大降深后的持续时间不应少于2h。
抽水试验过程中，应观测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大降深。
4、正式抽水前，静水位观测应每30min观测一次，2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。
5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各观测一次动水位和出水量，以后每隔30min观测一次。
6、动水位稳定标准：采用地面离心泵和潜水电泵抽水时，抽水孔的水位波动不应大于3cm；采用空压机抽水时，抽水孔的水位波动值不应大于10cm。
11-注水试验综合成果图
注 ： 渗单透孔承压完整井抽水，按下式进行计算：
式中：
k 0 .336 Q lg 2 L
LS
d
k—渗透系数 （m/s)
Q—稳定注水量(m3/d)
Q=15.22
S—注水造成的水头高度(m) S=4.90
d—钻孔直径（m) d=0.065
L—试验段长度（m) L=1.90
计算得: k=8.89m/d
（m）
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
(m)
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
L/min
0.000 99.28 88.28 84.61 82.50 78.83 77.39 75.67 74.17 73.17 70.11 69.17 68.33
67.22 65.06 63.44 62.56 62.56 62.56
注水量Q
m3/d
142.96 127.12 121.84 118.80 113.52 111.44 108.96 106.80 105.36 100.96 99.60 98.40 96.80 93.68 91.36 90.08 90.08 90.08
注水量Q
（m）
0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00
0.00 0.00 0.00 0.00 0.00 0.00
常水头渗透试验记录
样品编号 委托日期 委托编号 取样地点 记录编号 试验日期
表号：铁建试录142 批准文号：铁建设函 [2009]27号
仪器设备 及 环境条件 样品状态描述 试样高度 cm 试样面积A
仪器设备名称
型号
管理编号
示值范围
分辨力
温度（℃）
相对湿度（%）
采用标准 cm
2
ห้องสมุดไป่ตู้
试样干密度
g/cm 试样质量 水位差（cm）
水力坡降J ⑻＝0.1× ⑺
渗透水 量Q 渗透系数k T 平均水温 校正系数η T/η （cm3） （cm/s） （℃） 20 ⑽＝⑼/［A × ⑴］ ⑻× ⑼ ⑾ ⑿
附注： 试验 计算 复核
3
g 土粒密度
g/cm
3
孔隙比e
测压孔间距 10 cm 水温20℃渗 透系数k 20 平均渗透系数 k 20（cm/s） （cm/s） ⒀＝10× ⑿ ⒁＝Σ⒀/n
测压管水位（cm） 经过 时间 t （s） ⑴
试验 次数 n
Ⅰ管 ⑵
Ⅱ管 ⑶
Ⅲ管 ⑷
H1 ⑸＝⑵ －⑶
H2 ⑹＝⑶－⑷
平均H ⑺＝［⑸－ ⑹］/2
抽水压水注水试验技术要求及记录表格
抽水压水注水试验技术要求及记录表格文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]抽水试验主要技术要求一、钻探技术要求：1、抽水孔的孔位应由地质、钻探、测量人员共同在现场确定。
2、钻探完成后应及时测量孔（管）口高程及孔位坐标，孔内所有测深均应从一个固定点算起。
3、抽水孔应采用跟管法钻进，也可采用能保证抽水孔平直，孔身附近不受扰动，孔壁不被覆盖和堵塞的其他钻进方法。
严禁采用泥浆和植物胶冲洗液钻进。
4、抽水孔孔径不宜小于200mm；过滤器直径不宜小于127mm，测压管内径不小于25mm。
5、取1-3组颗粒分析试验试样。
二、设备安装主要技术要求：1、下过滤器前，应用清水将孔内泥质物质冲洗干净，详细记录过滤器各部分的规格和实际长度（其中沉降管长度宜为2-3m）和实际下入深度，并及时绘制抽水孔结构图。
2、采用包网过滤器。
3、抽水孔的测压管应固定在过滤器外壁上，与过滤器同步下入孔内，并应采取适当措施，保证过滤器处于居中位置下到孔内预定深度。
4、抽水孔过滤器骨架的空隙率不小于30%。
5、抽水时，应将抽出的水排至影响范围以外。
6、用水表测定流量前，应准确测定起始读数。
三、抽水试验：1、采用单孔稳定流抽水试验，3次降深，以在抽水孔测压管内测得的降深为准，各次降深间的差值宜相等，降深宜从小到大，最小降深不宜小于0.5m。
2、试验前应对抽水孔进行清洗，直到水清、砂净、无沉淀时止。
3、洗孔后即可进行试验抽水，其降深宜逐渐增大，达到最大降深后的持续时间不应少于2h。
抽水试验过程中，应观测抽水孔出水量及水位变化，检查抽水设备运行是否正常；确定稳定流抽水的最大降深。
4、正式抽水前，静水位观测应每30min观测一次，2h内变幅不大于2cm，且无连续上升或下降趋势时，即可视为稳定。
5、试验时抽水开始后的第5min、10min、15min、20min、30min、40min、50min、60min，宜各观测一次动水位和出水量，以后每隔30min观测一次。
注水试验自动计算表
h r
备注
计算公式
适用条件
渗透系数 平均渗透系 K(m/d) 数K(m/d)
根据试验条件选 择下列合适的公 式进行计算
K
0.0 8Q L 1 rS 2r 4
L 4 r
K
0.366Q 2L lg LS r
L 4 r
பைடு நூலகம்
1 2 3
K 0 .423
Q 2h 2 lg r h
50
h 200 r
hL
年 月 日
填表：
复核：
注水试验水文地质参数计算表
试验孔位置 简要说明 水头抬升高 试验段或过 试验段或过 稳定注水量 度S或孔水 滤器长度 滤器半径 Q(m3/d) L(m) r(m) 柱高度h(m)
L r
孔口标高(m) 水位/孔深(m) 试验段岩性 试验段顶、底埋深(m)
其它
水位抬高次序 1 2 3 渗透系数计算 1 2 巨厚且水平分 布较宽的含水 层作常量注水 3 1 2 3
