《水工建筑物》课程设计上课讲义
《水工建筑物介绍》PPT课件
来承受外力，这些力不能准确得知；
以满足我们对公众安全职责的要求。
——改编自一位不知名作者 ]
整理ppt
24
1.4.2 解决水工问题的方法
常用的解决水工问题的方法： （1）理论分析 （2）数值分析（有限元数值方法等） （3）实验研究 （4）原型观测与监测 （5）工程经验
整理ppt
25
பைடு நூலகம்20
1.3.3 我国水利水电建设应走可持续发展之路 （我国水利水电建设的原则）
自行阅读、仅供参考和思考。
1.全面规划，统筹兼顾，标本兼治，综合治理 2.节流优先，治污为本，开源节流并重，开发保护并举，建设
节水型社会 3.建设水资源“南水北调”和“西电东送”工程 4.加强生态环境建设，合理安排生态环境用水 5.加强水资源统一管理，形成水资源合理配置的格局
9.处理软弱夹层和加固大坝、边坡，广泛采用了预应力锚索加 固技术。
整理ppt
19
10.大坝抗震分析与设计。采用计算机和有限元法，已经从拟 静力法分析进入动力分析阶段，并能考虑结构、地基、库水 之间的相互作用。模型试验和原型观测也有相应的发展。
11.计算机在水利水电工程建设中得到广泛应用。
整理ppt
（6）专门建筑物。水电站压力前池、调压室、电站厂房；灌
渠沉沙池、冲沙闸；过坝用船闸、
升船机、鱼整理道ppt、过木道等。
9
本课程将学习重力坝、拱坝、土石坝、水闸、岸边溢洪 道、水工隧洞、过坝建筑物、渠首及渠系建筑物、河道整治 建筑物等10种左右的建筑物。（这些是主要和常见的水工建 筑物。）
本课程学习这些建筑物的特点和设计方法。
5.建设了若干大规模调水工程。跨流域的南水北调工程已开工。
6.制定和完善了水利水电建设的法律、法规、规程、规范和建 设计划。
水工建筑物教学课件
水工建筑物施工方法包括传统施工方法和新型施工方法。传统施工方法包括预制施工、浇筑施工等，新型施工方 法包括3D打印技术、预制装配式施工等。同时，施工过程中还需采用相应的施工技术，如土石方开挖、混凝土浇 筑等，以确保工程质量和安全。
水工建筑物的建筑材料与结构
总结词
建筑材料与结构
详细描述
水工建筑物常用的建筑材料包括混凝土、石材、木材等，每种材料都有其特点和使用范 围。水工建筑物结构形式多样，包括重力坝、拱坝、土石坝等，每种结构形式都有其适 用的工程条件和优缺点。在选择建筑材料和结构形式时，应综合考虑工程需求、材料性
历史
水工建筑物的发展历程可以追溯到古代水利工程，如中国的 都江堰、古罗马的引水渠等。随着科技的不断进步，现代水 工建筑物在设计和建造上更加注重环保、节能和可持续发展 。
发展
现代水工建筑物的发展趋势是多元化、综合化和智能化。通 过新材料、新工艺和新技术的应用，水工建筑物在提高水资 源利用效率、保障生态环境安全和促进社会经济发展等方面 发挥着越来越重要的作用。
三峡水利枢纽
作为世界上最大的水利枢纽，三峡水利枢纽在防洪、发电、航运等方面发挥了巨大作用。 该工程采用了大坝、水电站、通航建筑物等主要水工建筑物，通过优化设计和施工，实现 了工程的可持续发展。
向家坝水电站
向家坝水电站是中国第二大水电站，位于四川省宜宾市境内。该工程采用了碾压混凝土坝 、地下厂房等主要水工建筑物，通过科学管理和技术创新，提高了工程的经济效益和社会 效益。
水工建筑物教学课件
• 水工建筑物概述 • 水工建筑物的设计与施工 • 水工建筑物的维护与管理 • 水工建筑物的案例分析 • 水工建筑物的前沿技术与发展趋势
01
水工建筑物概述
水工建筑物课程设计

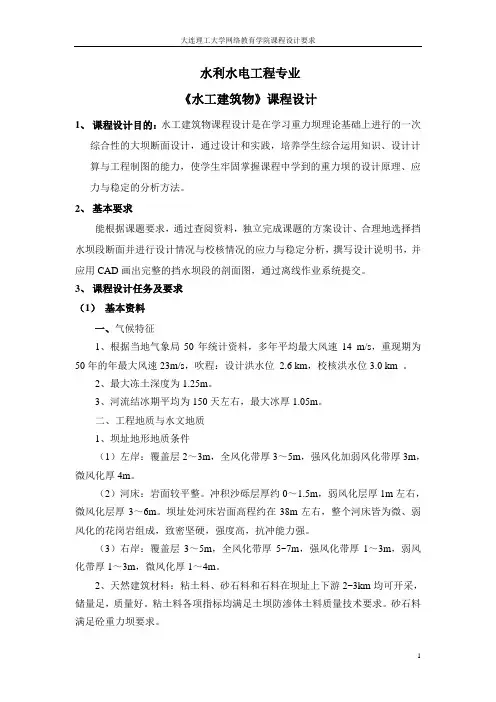

水利水电工程专业《水工建筑物》课程设计1、课程设计目的：水工建筑物课程设计是在学习重力坝理论基础上进行的一次综合性的大坝断面设计，通过设计和实践，培养学生综合运用知识、设计计算与工程制图的能力，使学生牢固掌握课程中学到的重力坝的设计原理、应力与稳定的分析方法。
2、基本要求能根据课题要求，通过查阅资料，独立完成课题的方案设计、合理地选择挡水坝段断面并进行设计情况与校核情况的应力与稳定分析，撰写设计说明书，并应用CAD画出完整的挡水坝段的剖面图，通过离线作业系统提交。
3、课程设计任务及要求（1）基本资料一、气候特征1、根据当地气象局50年统计资料，多年平均最大风速14 m/s，重现期为50年的年最大风速23m/s，吹程：设计洪水位2.6 km，校核洪水位3.0 km 。
2、最大冻土深度为1.25m。
3、河流结冰期平均为150天左右，最大冰厚1.05m。
二、工程地质与水文地质1、坝址地形地质条件（1）左岸：覆盖层2～3m，全风化带厚3～5m，强风化加弱风化带厚3m，微风化厚4m。
（2）河床：岩面较平整。
冲积沙砾层厚约0～1.5m，弱风化层厚1m左右，微风化层厚3～6m。
坝址处河床岩面高程约在38m左右，整个河床皆为微、弱风化的花岗岩组成，致密坚硬，强度高，抗冲能力强。
（3）右岸：覆盖层3～5m，全风化带厚5~7m，强风化带厚1～3m，弱风化带厚1～3m，微风化厚1～4m。
2、天然建筑材料：粘土料、砂石料和石料在坝址上下游2~3km均可开采，储量足，质量好。
粘土料各项指标均满足土坝防渗体土料质量技术要求。
砂石料满足砼重力坝要求。
3、水库水位、水库规模①死水位：初步确定死库容0.30亿m3，死水位51m。
②正常蓄水位：80.0m。
注：本次课程设计的荷载作用只需考虑坝体自重、静水压力、浪压力以及扬压力。
表一本设计仅分析基本组合(2)及特殊组合(1)两种情况：基本组合(2)为设计洪水位情况，其荷载组合为：自重+静水压力+扬压力+泥沙压力+浪压力。
水工建筑物第二版课程设计
水工建筑物第二版课程设计1. 课程背景本课程是针对水工建筑物的设计和施工方面展开的, 主要内容涉及水电站、水闸、水库、渡槽、水利管渠等水工建筑物的设计及相关的安全、施工等要素。
本课程要求学生具备一定的土木工程知识和专业技能，能够独立完成水工建筑物的设计和施工，并且具备良好的工程监理能力和团队合作精神。
2. 课程目标本课程的目标是让学生了解水工建筑物的设计原理和施工技术，能够熟练掌握水工建筑物的相关知识和技能，具备独立完成水工建筑物设计和施工任务的能力，能够在工程建设中发挥巨大作用，安全高效地完成工程建设任务，为国家的水利工程建设事业做出贡献。
3. 课程安排第一周1.教师介绍课程，介绍课程目标和安排2.提出学生作业要求3.介绍水工建筑物基本概念及类型4.讲解水工建筑物的尺寸、地基设置等相关要素第二周1.介绍水电站设计及各部位结构的功能2.探讨水电站建设的安全问题及防范措施3.介绍水电站施工流程及纠错方法第三周1.讲解水闸构造及分类2.介绍不同水闸类型的设计标准和建设要求3.分析水闸设备的维护和保养事项第四周1.介绍水库设计及安全措施2.解析水库建设过程中的重点难点3.探讨水库相关法律法规第五周1.讲解不同类型的渡槽的设计原理2.探讨渡槽建设中的特别说明事项3.分析不同材质渡槽的优缺点第六周1.介绍不同类型的水利管渠结构特点及功能2.分析水利管渠的施工要素和标准3.探讨水利工程建设中的安全隐患及应急措施第七周1.团队合作演练2.学生进行个人练习第八周1.反馈和建议2.学生提交作业及出勤记录3.课程总结4. 评分标准学生的课堂出勤情况、学习表现，以及课外作业的完成情况将作为评分标准。
具体评分标准如下:•出勤率：30分•学生表现：30分•作业完成度和质量：40分5. 结论本课程旨在让学生能够独立完成水工建筑物的设计和施工任务，同时也充分考虑到了实际应用中的安全和监理问题。
通过本课程的学习，学生将能够掌握水工建筑物的相关知识和技能，具备独立完成水工建筑物设计和施工任务的能力，成为水利工程建设领域的人才储备。
水工建筑物课设
1.水闸根本设计资料1.1.根本资料1.1.1工程概况东风渠起自魏县北寨村南卫XX岸，经广平、肥乡，于曲周县城南入滏阳河，是黑龙港流域老沙河系的较大排水渠之一，担负东风渠以XX区排涝任务，排涝控制流域面积765k m2。
东风渠兼有输水任务，主要引蓄黄河水和卫河水，为XX市水网、魏县“梨乡水城〞及下游黑龙港地区提供灌溉用水和环境用水。
东风渠也是引黄入冀补淀输水渠道的重要组成局部。
1..2工程地质工程区位于XX平原南部，地势根本平坦开阔，总体自东南向西北略倾。
该段渠道水流方向亦由东南流向西北。
两岸地面高程45.75～55.10m，渠底高程为43.78～46.66m，现状渠道河口宽度为46～72m。
岸坡存在冲蚀、坍塌现象，渠底多处坑洼不平。
渠底浅部多分布有淤泥和杂物，厚度约0.5～1.0m。
1.1.3水文规划资料本水闸合理使用年限为50年,设计排沥流量为83.2m3/s，引黄设计流量为58m3/s，上游设计排沥水位为44.82m，下有设计排沥水位为44.72m，上游引黄设计水位为44.08m，下游引黄设计水位44.03m，蓄水位为46.02m，河底高程为40.30m，渠底宽度为17m，边坡顶部高程为48.5m。
1.2设计标准本水闸主要建筑物级别为3级，水闸等级为四级，闸室康华稳定平安系数，根本组合时［k］不小于1.20，特殊组合时［k］不小于1.05。
本水闸本身并无交通要求，考虑到农田耕作及水闸自身施工运行要求设人行便桥。
1.3设计任务1.3.1闸孔设计包括闸孔型式与尺寸，闸底板型式及高程。
1.3.2消能防冲设计包括消力池、海漫、防冲槽型式与尺寸，上下游护坡湖底等。
1.3.3 防渗排水包括地下轮廓线设计，渗流计算，抗渗稳定验算，反滤层设计等。
1.3.4闸室构造设计布置，分缝，止水布置，闸室稳定计算。
1.3.5两岸建筑物设计包括闸室与上下游连接与两岸岸坡的连接，侧向防渗设计与验算。
2.闸孔设计2.1闸孔型式确实定此处东风渠上建一排水闸，无通航要求，因此底板采用宽顶堰式水平底板。
水工建筑物第五版教学设计
水工建筑物第五版教学设计前言水利工程是国民经济的重要组成部分，也是人们生产生活中不可缺少的基础设施。
水工建筑物作为水利工程的重要组成部分，是实现水利目的的关键环节之一。
本文将针对水工建筑物第五版教材的教学设计进行探讨。
教学目标1.掌握水工建筑物的基础知识，包括水工建筑物的分类、构造、性质等；2.理解水工建筑物的设计方法和设计原则；3.学会水工建筑物的施工方法和施工技术；4.能够通过实例分析和综合设计等方式，解决实际问题。
教学内容第一章水工建筑物概述1.1 水工建筑物起源和发展 1.2 水工建筑物的分类及其特点 1.3 水工建筑物的功能和作用 1.4 水工建筑物的构造组成 1.5 水工建筑物的运用和发展第二章水工坝和塞子2.1 水工坝的概述 2.2 水工坝的分类及特点 2.3 水工坝的设计原则 2.4 水工坝的施工方法和施工技术 2.5 坝体的监测和维护第三章水工隧洞3.1 水工隧洞的概述 3.2 水工隧洞的分类及特点 3.3 水工隧洞的设计原则3.4 水工隧洞的施工方法和施工技术 3.5 隧洞的监测和维护第四章水工闸门和水闸4.1 水工闸门和水闸的概述 4.2 水工闸门和水闸的分类及特点 4.3 水工闸门和水闸的设计原则 4.4 水工闸门和水闸的施工方法和施工技术 4.5 闸门和水闸的监测和维护第五章水工渠道5.1 水工渠道的概述 5.2 水工渠道的分类及特点 5.3 水工渠道的设计原则5.4 水工渠道的施工方法和施工技术 5.5 渠道的监测和维护教学方法本课程采用讲授、案例分析和综合设计三种教学方法相结合的方式。
1.讲授：通过讲授掌握水工建筑物的基础知识和设计原则；2.案例分析：通过实际案例分析，加深对水工建筑物的理解和掌握；3.综合设计：通过实践性教学，提高学生综合运用所学知识解决实际问题的能力。
教学评估1.课堂随堂测试：检查学生对知识点的掌握情况；2.课堂讨论和问题解答：检查学生对知识的理解情况；3.实验和考核：检查学生的操作技能和综合应用能力，如实验报告、论文写作和综合设计等。
《水工建筑物》课件
采用各种监测仪器和设备，对水工建筑物的结构、水位、流速、压力等关键参 数进行实时监测和数据采集，分析数据变化，评估结构安全状态。
维护与保养的要求与措施
要求
定期对水工建筑物进行检查、维护和保养，确保其结构完整、功能正常，防止出现老化、腐蚀和损伤等问题。
措施
对不同类型的水工建筑物采取相应的维护和保养措施，如定期清理、加固、涂装、更换破损部件等，保持其良好 的工作状态。
水资源的综合利用与开发
总结词
水资源的综合利用与开发对于水工建筑物设 计和建设至关重要，可以提高水资源利用效 率，促进可持续发展。
详细描述
水资源综合利用与开发包括雨水的收集和利 用、污水的处理和再利用、水能资源的开发 和利用等。在水工建筑物设计和建设中，应 充分考虑水资源的综合利用与开发，以提高 水资源的利用效率，缓解水资源短缺问题， 促进可持续发展。同时，应采取有效的措施
环境保护的重要性与要求
总结词
环境保护是水工建筑物设计和建设的重要考虑因素，需要采取有效措施减少对环境的负 面影响。
详细描述
环境保护的重要性在于维护生态平衡、保障人类健康和促进可持续发展。在水工建筑物 设计和建设中，应充分考虑环境保护的要求，采取有效的防护措施，减少对土地、水域
和生态环境的破坏和污染。
本课程旨在培养学生掌握水工建筑物的基本概念、设计原理、施工方法及工程实例等方面的知识和技 能，为将来从事水利工程、土木工程和环境工程等领域的工作打下基础。
学习目标
掌握水工建筑物的基本概 念、类型、特点和功能。
掌握水工建筑物的施工方 法和技术，包括地基处理 、混凝土施工等方面的技 能。
ABCD
理解水工建筑物的设计原 理和方法，包括静水力学 、流体力学、土力学等方 面的知识。
水工建筑物水闸教学讲义
三、闸门、启闭机的运用
1.运用前的准备工作 ● 严格执行启闭制度
启闭制度是管理人员进行闸门操作的主要依据， 一般情况下，不经批准，不得随意变动。当接 到启闭任务后，要迅速召集有关人员，作好各 项准备工作，特别是闸门开度较大，其泄流水 位变化对上下游有危害时，必须预先通知有关 单位，以免造成不必要的损失。
● 侧向绕渗
严重的侧向绕渗将引起下游边坡的渗透变形， 甚至造成翼墙歪斜、倒塌等事故。工程中防渗 措施较多，如经常维护岸墙、翼墙及接缝止水， 确保其防渗作用；对于防渗结构破坏的部位， 应用开挖回填，彻底翻修的方法；若原来没有 刺墙的，可考虑增设刺墙；但要严格控制施工 质量；对于接缝止水损坏的，应补做止水结构， 如橡皮止水、金属片止水、沥青止水。
讲授新课：
一、连接建筑物的形式和布置
连接建筑物包括:上、下游翼墙和边墩（或边墩 和岸墙），有时设防渗刺墙，其作用：
● 挡住两侧填土，维持土坝及两岸的稳定。
● 当水闸泄水或引水时，上游翼墙主要用于引 导水流平顺进闸，下游翼墙使出闸水流均匀扩 散，减少冲刷。
● 保持两岸或土坝边坡不受过闸水流的冲刷。
底板宽度由挡土墙稳定条件和基底压力分布条 件确定。调整后踵长度，可以改善稳定条件； 调整前趾长度，可以改善基底压力分布。直径 和底板近似按悬臂板计算。
3.扶壁式挡土墙
当墙的高度超过9～10m以后，采用钢筋混凝土 扶壁式挡土墙较为经济。扶壁式挡土墙由直墙、 底板及扶壁三部分组成。利用扶壁和直墙共同 挡土，并可利用底板上的填土维持稳定，当改 变底板长度时，可以调整合力作用点位置，使 地基反力趋于均匀。
● 控制通过闸身两侧的渗流，防止与其相连的 岸坡或土坝产生渗透变形。
● 在软弱地基上设有独立岸墙时，可以减少地 基沉降对闸身应力的影响。
