基坑排水计算
基坑排水计算1 基坑排水计算基坑排水包括初期排水和经常性排水两部分。
1.1 一期围堰基坑排水1.1.1一期围堰基坑排水强度一期围堰设计挡水时段为2009年12月至2010年4月，围堰挡水设计洪水标准为枯水期5年一遇洪水：16 m3/s。
（1）初期排水计算设计洪水下，坝址处水深为474.15m,基坑水深4.15m,基坑水面面积约9400m2 ,基坑积水量约 2.0万m3。
按照基坑下降速度0.8~1.2m/d，排水时间4~6天。
按5天排完计算：排水强度：Q=2.0*104/(5*24)=167 m3/h。
考虑渗水、降水等因素，初期排水强度不应小于170m3/h。
（2）经常性排水计算经常性排水由基坑渗水、降雨积水、施工弃水等三部分组成。
a 基坑渗水由于下游围堰均为粘土围堰，采用高压旋喷灌浆防渗心墙，防渗系数可达1*10-8cm/s。
渗水量相当小，计算中不考虑上、下游围堰及基础的渗水量。
b 降雨积水一期基坑挡水时段为枯水基坑，围堰基坑内积水按坝址处枯水时段中历年最大降雨量：53.2mm，降雨形成的积水要求在当天内排干。
考虑基坑径流系数为1，经计算：基坑集雨面积：1.75万m2降雨集水量=17500*0.0532=931m3。
降雨排水强度： Q=17500*0.0532*1/24=39m3/h。
c 施工弃水施工弃水包括开挖机械的施工用水、混凝土冲毛及养护等用水，其中施工弃水主要计算混凝土养护的用水。
混凝土养护按28天，每方混凝土养护用水量约1m3计算。
根据施工总进度表，围堰挡水时段中混凝土的月平均最大浇筑强度为1.34万m3/月。
施工弃水排水强度=1.34×1.0×104/（25.5*24）*1.0=22m3/h。
经常性排水强度计算∑Q=39+22=61m3/h。
1.1.2 各阶段抽水强度抽水流量由前面求得的抽水强度确定，而前面求得的抽水强度是各种假设的边界条件下求得的，考虑到施工中的各种不利条件，因此前面求得的抽水强度均乘以1.4的扩大系数。
2021年一建水利章节考点精析 1F412020-导流建筑物及基坑排水(二)
2021年一级建造师水利水电工程管理与实务考点精析1F412023基坑排水技术一.初期排水（1）基坑积水量（2）抽水过程围堰及地基渗水量（3）堰身及基坑覆盖层中的含水量，以及可能的（4）降水量等组成计算。
5-7d，中3-5d二、经常排水基坑渗水量可分析围堰形式、防渗方式、堰基情况、地质资料可靠程度、渗流水头等因素适当扩大。
【典型例题】基坑排水技术中，初期排水应考虑的因素有（）。
A.施工弃水量B.围堰渗水量C.堰身含水量D.基坑积水量E.可能的降水量【答案】BCDE【典型例题】施工单位在围堰施工完毕后，立即进行基坑初期排水，基坑初期水深为6.0m。
开始排水的当天下午，基坑水位下降了2m，此时围堰顶部在基坑侧局部出现纵向裂缝，边坡出现坍塌现象。
施工单位及时进行了处理。
【问题】1.初期排水内容？2.经常性排水内容？3.围堰险情如何处理？4.初期排水时间应考虑哪些因素？5.初期排水流量应考虑因素有哪些？【答案】1.（1）基坑积水量（2）抽水过程围堰及地基渗水量（3）堰身及基坑覆盖层中的含水量（4）降水量2.在设计水头作用的渗流量、覆盖层含水量、排水时降水量、施工弃水量3.（1）基坑内部引水降低内外水头差（2分）（1分）（2）基坑裂缝进行灌浆，（3）基坑边坡加固4.基坑工期的紧迫程度、基坑水位允许下降的速度、各期抽水设备及相应用电负荷的均匀性5.地质情况、工程等级、工期长短及施工条件1.基坑如何预防失稳2.基坑降水方式如何选择？【拓展】互为导流【典型例题】某水闸除险加固工程主要工程内容包括：加固老闸，扩建新闸，开挖引河等。
施工单位根据本工程具体条件和总体进度计划安排，提出的施工导流方案如图所示。
工程附近无现有河道可供施工导流，施工单位采用的导流方案为一次拦断河床（全段）围堰法施工，具体施工组织方案是在一个非汛期施工完成扩建新闸和加固老闸，在新闸和老闸上、下游填筑施工围堰，期间利用新挖导流明渠导流。
监理单位审核后，认为开挖导流明渠工程量较大，应结合现场条件和总体工期安排，优化施工导流方案和施工组织方案。
筑成教育：一级建造师《水利水电工程管理与实务》精讲：导流建筑物及基坑排水
1F412021围堰的类型一、围堰分类【18年新增】围堰类型可分为土石围堰、混凝土围堰、钢板桩围堰等。
不同围堰形式应符合以下要求:(1)土石围堰能充分利用当地材料，对地基适应性强，施工工艺简单，应优先采用。
(2)混凝土围堰宜优先选用重力式碾压混凝土结构。
河谷狭窄且地质条件良好的堰址可采用混凝土拱围堰。
(3)在地质条件好、能充分利用天然料和开挖石渣时可采用胶凝砂砾石围堰、堆石混凝土围堰。
(4)装配式钢板桩格形围堰适用于在岩石地基或混凝土基座上建造，其最大挡水水头不宜大于30m;打入式钢板柱围堰适用于细砂砾石层地基，其最大挡水水头不宜大于20m。
(5)结合当地材料分布、地区环境和施工特点，低水头围堰可采用浆砌石、钢筋石笼等围堰类型。
(6)对于进/出水口或闸室前缘可采用混凝土叠梁、其他特种钢围堰，以及起围堰作用的预留岩坎(岩塞)等特殊类型。
二、围堰的基本形式及构造【重要】(一)土石围堰(1)可与截流戗堤结合，可利用开挖弃渣，是应用最广泛的围堰形式。
(2)防渗结构形式有：斜墙式、斜墙带水平铺盖式、垂直防渗墙式及灌浆帷幕式等。
(15年考点)图1F412021-1 土石围堰(a)斜墙式;(b)斜墙带水平铺盖式;(c)垂直防渗墙式;(d)灌浆帷幕式1-堆石体;2-黏土斜墙、铺盖;3-反滤层;4-护面;5-隔水层;6-覆盖层;7-垂直防渗墙;8-灌浆帷幕;9-黏土心墙(二)混凝土围堰(1)混凝土围堰结构形式有重力式、拱型等形式。
(2)宜建在岩石地基上。
特点是挡水水头高，底宽小，抗冲能力大，堰顶可溢流。
(3)在分段围堰法导流施工中，用混凝土浇筑的纵向围堰可以两面挡水，而且可与永久建筑物相结合作为坝体或闸室体的一部分。
(16年单，土石围堰也可结合，如小浪底土石围堰)(三)钢板桩格形围堰适用于挡水高度小于15～18m，可以建在岩基或非岩基上，也可作过水围堰用。
图1F412021-3 钢板桩格形围堰平面形式(a)圆筒形格体;(b)扇形格体;(c)花瓣形格体【例题•单选】下列围堰类型中，可以与永久建筑物相结合并作为其组成部分的是( )。
【水利水电】2020年一建PPT04、1F412020 导流建筑物及基坑排水
1F412022 围堰布置与设计
三、土石过水围堰的防护 略....
1F412022 围堰布置与设计
四、围堰稳定及堰顶高程 导入：（围堰稳定） 下列说法不正确的是（ ）。 A.某2级水闸工程采用土围堰挡水施工，其围堰边坡稳定最小安 全系数为1.05 B.4级均质土石围堰，分别采用瑞典圆弧法（K1）和简化毕肖普法 （K2）计算围堰边坡稳定安全系数，K1、K2计算结果应不小于1.05和 1.15 C.重力式混凝土围堰采用抗剪断公式，安全系数K'应不大于3.0； 排水失效时，K'应不大于2.0 D.重力式混凝土围堰采用抗剪强度公式计算时，安全系数K'应不 小于1.05
1F412022 围堰布置与设计
四、围堰稳定及堰顶高程 土石围堰、混凝土围堰与浆砌石围堰的稳定安全系数应满足下列 要求： (1)土石围堰边坡稳定安全系数应满足表1F412022-1的规定。 （表格见下页PPT）（2018(2)、2018(1)考点、2019(1)案例）
土石围堰边坡稳定安全系数 表1F412022-1
1F412021 围堰的类型
[1]土石围堰
图1F412021-1土石围堰 (a)斜墙式；(b)斜墙带水平铺盖式；(c)垂直防渗墙式；(d)灌浆帷幕式 1—堆石体；2—黏土斜墙、铺盖；3—反滤层；4—护面；5—隔水层；
6—覆盖层；7—垂直防渗墙；8—灌浆帷幕；9—黏土心墙
1F412021 围堰的类型
【答案】：C
1F412021 围堰的类型
[2]混凝土围堰： 特点：挡水水头高，底宽小，抗冲能力大，堰顶可溢流。 多为纵向围堰，可以两面挡水，而且可与永久建筑物相结合作为 坝体或闸室体的一部分。
1F412021 围堰的类型
1F412020一建《水利管理与实务》围堰及基坑排水30道(带答案解析)
一建水利管理与实务第 1题：单选题(本题1分)钢板桩格形围堰一般适用的挡水高度小于()m。
A、 6～8B、 15～18C、 10～15D、 8～10【正确答案】：B【答案解析】：2017年教材P56 解析：一般适用的挡水高度小于15-18m。
第 2题：单选题(本题1分)一般适用于水深不大于6m，流速小于3m/s的中、小型水利工程的围堰是()。
A、 木笼围堰B、 竹笼围堰C、 草土围堰D、 石围堰【正确答案】：C【答案解析】：2017年教材P55 解析：一般适用于水深不大于6-8m，流速小于3-5m/s的中、小型水利工程。
第 3题：单选题(本题1分)垂直于水流方向的围堰为()。
A、 横向围堰B、 纵向围堰C、 过水围堰D、 不过水围堰【正确答案】：A【答案解析】：2017年教材P54 解析：围堰与水流方向的相对位置：横向围堰和纵向围堰。
第 4题：单选题(本题1分)土石围堰水下部分石渣、堆石体的填筑，一般采用()施工。
A、 分层填筑B、 整体浇灌C、 进占法D、 填压法【正确答案】：C【答案解析】：2017教材P56 ，围堰的施工有水上、水下两部分。
水上部分的施工与一般土石坝相同，采用分层填筑，碾压施工，并适时安排防渗墙施工；水下部分的施工，土料、石渣、堆石体的填筑可采用进占法。
第 5题：单选题(本题1分)混凝土围堰结构形式有重力式和()。
A、 双向挡水支墩式B、 拱形C、 撑墙式D、 溢流重力式【正确答案】：B【答案解析】：2017教材P56页混凝土围堰多为重力式。
狭窄河床的上游围堰，在堰肩地质条件允许的情况下，也可采用拱形结构。
第 6题：单选题(本题1分)基坑初期排水对于土质围堰或覆盖层边坡，一般开始排水降速以( )m/d为宜。
A、 0.3～0.6B、 0.5～0.8C、 0.6～0.9D、 0.8～1.2【正确答案】：B【答案解析】：2017教材P58页对于土质围堰或覆盖层边坡，其基坑水位下降速度必须控制在允许范围内。

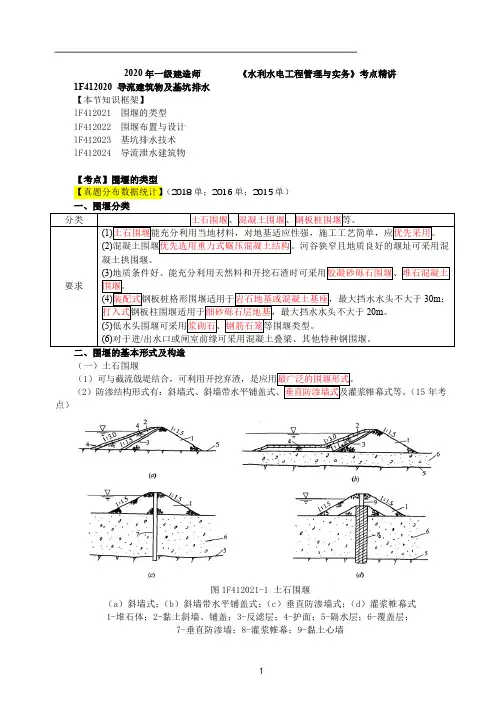

一建【水利】第11讲-导流建筑物及基坑排水
2020年一级建造师
《水利水电工程管理与实务》考点精讲
混凝土围堰优先选用重力式碾压混凝土结构。
河谷狭窄且地质良好的堰址可采用混出水口或闸室前缘可采用混凝土叠梁、其他特种钢围堰。
（二）混凝土围堰
图1F412021-3 钢板桩格形围堰平面形式
（a）圆筒形格体；（b）扇形格体；（c）花瓣形格体分类均质土围堰和土石混合围堰
(4)反滤料和过渡层料优先选用满足级配要求的天然砂砾石料。
，也可在堰脚覆盖层上设置柔性防护结构。
【考点问题清单】
）。
（2018）
、堰身及基坑覆盖层中的含
1.0～
排水时降水量及施工
】
A.基坑积水量
【答案】ACDE
(1)泄量大，工程量小，宜优先考虑与永久建筑物结合。
【考点问题清单】
A.3，30°。
水利工程基坑施工(基坑排水、基坑开挖、地基处理等)+【水利工程施工第十章】精品PPT
• 1、管井法：
• 管井组成：井口、滤水管、沉淀管、不透 水管
• 抽水设备：离心泵、潜水泵、滤井泵 • 2、井点法：渗透系数0.1～1.0m/d时采用
• 常用轻型井点：井管，联接弯管，集水总 管，普通离心式，真空泵，集水箱组成。
1—坝顶线； 2—原地面线； 3—安全削坡； 4—开挖线；5—开挖层
二、软基开挖
• 1、淤泥：颗粒细，含水量大，流动性大， 上面无法行人 ——人工清淤，机械清淤。
• 2、流砂：注意排水和拦砂。 常用柴枕拦砂 法、 砂石护面，柴枕护面。
• 3、泉眼处理：设砂、石滤层
柴枕拦砂
砂石护面
柴枕护面
第三节 地基处理
• （四）排水注意系统
• 1、检查吸水管接头及吸水口安装位置。
• 2、排水过程中，注意观测水位、围堰、岸 坡等的变化情况，检查有无漏水及下陷现 象，防止滑坡、沉陷、渗透破坏。
二、暗式排水
• 1、基坑为细砂土、砂壤土地基时，随基坑 底面下降，坑底与地下水位的高差变大， 受地下水动水压力作用，产生滑坡，坑底 隆起，破坏。
型式、基坑地基特性及坑内水深而定）。
• k——积水体积系数（经验系数），其实质是因为初期排 水时的渗流量估算很难符合实际，通常不单独估算渗流量， 设计取4～10，小型工程2～3。
• 2、经常性排水流量估算
• 渗透流量影响因素：基坑面积、土壤性质、基坑 深度，水头。
• （1）围堰的渗流量计算 • （2）基坑渗透透流量计算： 1m2基坑面积在每
1m水头作用下的渗流量q。 • （3）降水、应采用抽水时段内最大日降雨资料。 • （4）冲洗基岩及养护砼的废水： （每天8次）。
3围堰、基坑排水、地基处理、灌浆、土石方
一级建造师水利水电工程管理与实务 主讲老师：马丽娜2017第一轮精讲（12次课）1水利水电工程勘测与等级划分2水工建筑材料及导截流3围堰、基坑排水、地基处理、灌浆、土石方4土石坝、堤防、疏浚5混凝土坝、水闸6建设程序及招投标7分包与合同管理8安全管理9质量管理10进度管理11成本管理12验收及监理1F412020 围堰及基坑排水 1F412021 围堰的类型 一、围堰的基本形式及构造（一）土石围堰土石围堰是我国应用最广泛的围堰形式。
土石围堰的防渗结构形式有斜墙式、斜墙带水平铺盖式、垂直防渗墙式及灌浆帷幕式等。
P542015（二）混凝土围堰P541.混凝土围堰宜建在岩石地基上。
2.混凝土围堰的特点是挡水水头高，底宽小，抗冲能力大，堰顶可溢流。
（三）钢板桩格形围堰钢板桩格形围堰是由一系列彼此相连的格体形成外壳，然后在内填以土料或砂料构成。
钢板桩格形围堰按挡水高度不同，其平面形式有圆筒形格体、扇形格体、花瓣形格体。
应用较多的是圆筒形格体。
不过水围堰顶部高程和堰顶安全超高应符合下列规定： （1）堰顶高程不应低于设计洪水的静水位与波浪高度及堰顶安全超高值之和。
堰顶安全超高不应低于表2F332022-3中的规定。
围堰型式 围堰级别 3 4、5 土石围堰0.7 0.5 混凝土围堰、浆砌石围堰0.40.3P4292014案例不过水围堰的安全超高下限制（m ）（2）土石围堰防渗体在设计静水位以上的安全超高值： 斜墙式防渗体为0.6〜0.8m ；心墙式防渗体为0.3〜0.6m 。
堰顶高程=设计静水位+波浪高度+安全超高防渗体顶高程=设计静水位+安全超高背景资料：2014案例某水闸除险加固工程主要工程内容包括：加固老闸，扩建新闸，开挖引河等。
新闸设计流量1100m³/s。
施工合同约定工程施工总工期为3年。
工程所在地主汛期为6～9月份，扩建新闸、加固老闸安排在非汛期施工，相应施工期设计洪水水位为10.0，该工程施工中发生了如下事件：事件二：施工单位优化施工导流方案和施工组织方案报监理单位审批，并开展施工导流工程设计，其中施工围堰采用均质土围堰，围堰工程级别为4级，波浪高度为0.8m。
