工程材料与热处理 第3章作业题参考答案
工程材料与热处理试题及答案

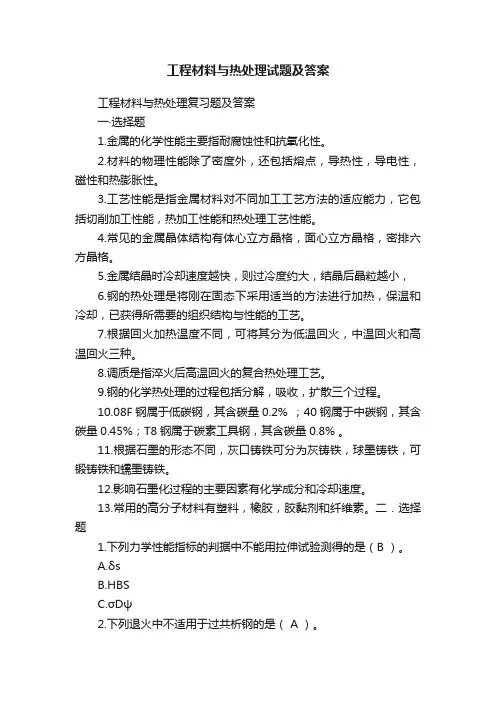

工程材料与热处理试题及答案工程材料与热处理复习题及答案一·选择题1.金属的化学性能主要指耐腐蚀性和抗氧化性。
2.材料的物理性能除了密度外，还包括熔点，导热性，导电性，磁性和热膨胀性。
3.工艺性能是指金属材料对不同加工工艺方法的适应能力，它包括切削加工性能，热加工性能和热处理工艺性能。

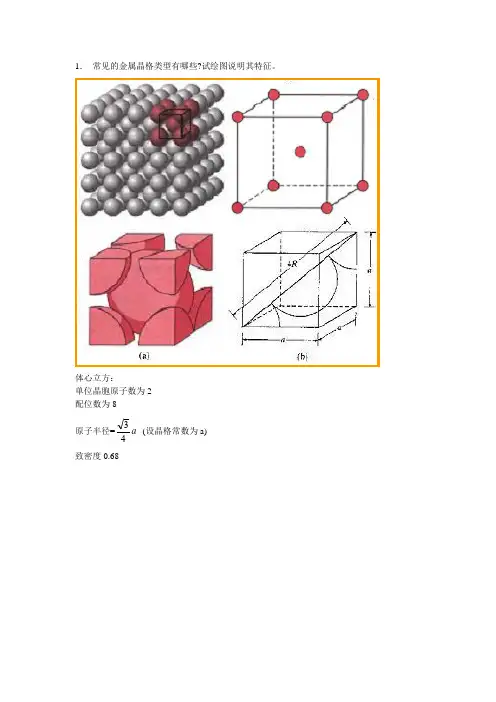

4.常见的金属晶体结构有体心立方晶格，面心立方晶格，密排六方晶格。
5.金属结晶时冷却速度越快，则过冷度约大，结晶后晶粒越小，6.钢的热处理是将刚在固态下采用适当的方法进行加热，保温和冷却，已获得所需要的组织结构与性能的工艺。
7.根据回火加热温度不同，可将其分为低温回火，中温回火和高温回火三种。
8.调质是指淬火后高温回火的复合热处理工艺。
9.钢的化学热处理的过程包括分解，吸收，扩散三个过程。
10.08F钢属于低碳钢，其含碳量0.2% ；40钢属于中碳钢，其含碳量0.45%；T8钢属于碳素工具钢，其含碳量0.8% 。
11.根据石墨的形态不同，灰口铸铁可分为灰铸铁，球墨铸铁，可锻铸铁和蠕墨铸铁。
12.影响石墨化过程的主要因素有化学成分和冷却速度。
13.常用的高分子材料有塑料，橡胶，胶黏剂和纤维素。
二．选择题1.下列力学性能指标的判据中不能用拉伸试验测得的是（B ）。
A.δsB.HBSC.σDψ2.下列退火中不适用于过共析钢的是（ A ）。
A.完全退火B.球化退火C.去应力退火3.钢淬火的主要目的是为了获得（ C ）。
A.球状体组织B.贝氏体组织C.马氏体组织4.为了提高钢的综合机械性能，应进行（B）。
A. 正火B.调质C.退火D.淬火+中温回火5.v5F牌号（C ）属于优质碳素结构钢。
A.ZG450B.T12C.35D.Gr126选择制造下列零件的材料，冷冲压条件（A）；齿轮（C）；小弹簧（B）。
A.08FB.70C.457.汽车板弹簧选用（B ）。
A.45B.60si2MnC.2Cr13D.16Mn8.汽车拖拉机的齿轮要求表面耐磨性，中心有良好的韧性，应选用（C ）A.20钢渗碳淬火后低温回火B.40Cr淬火后高温回火C.20CrMnTi渗碳淬火后低温回火9.常见的齿轮材料20CrMnTi的最终热处理工艺应该是（ D ）。
金属材料与热加工基础知识巩固与能力训练题附答案第3章
第三章知识巩固与能力训练题一、填空题1.热处理工艺过程由加热、保温和冷却三个阶段组成。
2.奥氏体的形成过程可归纳为奥氏体形核、奥氏体长大、渗碳体溶解和奥氏体成分均匀化四个阶段。
3.常用的整体热处理工艺有退火、正火、淬火和回火。
4.共析钢过冷奥氏体等温转变区产物，分别为珠光体型、贝氏体型和马氏体型。
5.根据退火的目的，退火分为完全退火、等温退火、球化退火、和扩散退火等。
6.常用的淬火方法有单液淬火、双液淬火、马氏体分级淬火和等温淬火。
7.按回火温度不同，回火分为低温回火、中温回火和高温回火回火。
淬火后进行高温回火，称为调质处理。
8.表面淬火方法有感应加热表面淬火、火焰加热表面淬火等。
根据交流电流频率的不同，感应淬火分为高频、中频和工频三种。
9.化学热处理的基本过程一般分为分解、吸收和扩散三个阶段。
10.目前最常用的化学热处理方法有渗碳、渗氮和碳氮共渗。
二、选择题1.铁碳合金相图上的ES线用符号 B 表示，PSK线用符号 A 表示，GS线用符号 C 表示。
A. A1B. A cmC. A3D. Ac12.过冷奥氏体是在 D 温度下暂存的、不稳定、尚未转变的奥氏体。
A. MsB. A cmC. A3D. Ac13.调质处理就是 C 的热处理。
A. 淬火和低温回火B. 淬火和中温温回火C. 淬火和高温温回火D. 渗碳淬火4.汽车变速箱齿轮渗碳后，一般需要经过 B C 处理，才能达到表面高硬度和高耐磨性的目的。
A.整体淬火B.表面淬火C.低温回火D. 正火5.在制造45钢轴类零件的工艺路线中，调质处理应安排在 B 。
A.粗加工之前B.粗精加工之间C. 精加工之后D. 无法确定6.弹簧类零件一般最终热处理安排 B 。
A. 淬火和低温回火B. 淬火和中温温回火C. 淬火和高温温回火D. 渗碳淬火7.为了提高45钢轴类零件表面硬度和耐磨性，其最终热处理一般安排 A 。
A.感应加热表面淬火B. 整体淬火C.正火D.渗碳8.化学热处理与其他热处理方法的基本区别是 C 。
工程材料与热处理 第2章作业题参考答案
6。
配位数为12，原子半径为1/2a。
2实际金属中有哪些晶体缺陷?晶体缺陷对金属的性能有何影响?点缺陷、线缺陷、面缺陷一般晶体缺陷密度增大，强度和硬度提高。
3什么叫过冷现象、过冷度?过冷度与冷却速度有何关系？它对结晶后的晶粒大小有何影响？金属实际结晶温度低于理论结晶温度的现象称为过冷现象。
理论结晶温度与实际结晶温度之差称为过冷度。
金属结晶时的过冷度与冷却速度有关，冷却速度愈大，过冷度愈大，金属的实际结晶温度就愈低。
结晶后的晶粒大小愈小。
4金属的晶粒大小对力学性能有何影响?控制金属晶粒大小的方法有哪些?一般情况下，晶粒愈细小，金属的强度和硬度愈高，塑性和韧性也愈好。
控制金属晶粒大小的方法有：增大过冷度、进行变质处理、采用振动、搅拌处理。
5．如果其他条件相同，试比较下列铸造条件下铸件晶粒的大小：(1)金属型浇注与砂型浇注：(2)浇注温度高与浇注温度低；(3)铸成薄壁件与铸成厚壁件；(4)厚大铸件的表面部分与中心部分(5)浇注时采用振动与不采用振动。
(6)浇注时加变质剂与不加变质剂。
（1）金属型浇注的冷却速度快，晶粒细化，所以金属型浇注的晶粒小；（2）浇注温度低的铸件晶粒较小；（3）铸成薄壁件的晶粒较小；（4）厚大铸件的表面部分晶粒较小；（5）浇注时采用振动的晶粒较小。
（6）浇注时加变质剂晶粒较小。
6．金属铸锭通常由哪几个晶区组成?它们的组织和性能有何特点?（1）表层细等轴晶粒区金属铸锭中的细等轴晶粒区，显微组织比较致密，室温下力学性能最高；（2）柱状晶粒区在铸锭的柱状晶区，平行分布的柱状晶粒间的接触面较为脆弱，并常常聚集有易熔杂质和非金属夹杂物等，使金属铸锭在冷、热压力加工时容易沿这些脆弱面产生开裂现象，降低力学性能。
（3）中心粗等轴晶粒区由于铸锭的中心粗等轴晶粒区在结晶时没有择优取向，不存在脆弱的交界面，不同方向上的晶粒彼此交错，其力学性能比较均匀，虽然其强度和硬度低，但塑性和韧性良好。
7．为什么单晶体具有各向异性，而多晶体在一般情况下不显示各向异性?因为单晶体中的不同晶面和晶向上的原子密度不同，导致了晶体在不同方向上的性能不同的现象，因此其性能呈现各向异性的。
工程材料与热加工习题参考答案
第1章习题参考答案自测题一、填空题1. 强度、刚度、硬度、塑性、韧性2. σe σs σb3. 屈服点规定残余伸长率为0.2%时的应力值塑性变形4. 断后伸长率断面收缩率断面收缩率5. 应力场强度因子断裂韧度断裂二、判断题1.（×）2.（×）3.（×）4.（×）习题与思考题1.①因为δ5=L1L0L5d0100%=1100%=25% L05d0δ10=L1L0L10d0100%=1100%=25% L010d0所以L1（5）=6.25d0同理L1（10）=12.5d0②长试样的塑性好。
设长试样为A,短试样为B,已知δ所以δ5B=δ10A，因为同一种材料，δ5〉δ10，5B=δ10A<δ5A,则δ5B<δ5A，即长试样的塑性好。
2.合格。
因为σs=FS21100268.79MP >225 MP aa S03.1425σb=Fb34500439.5 MP >372MPaa S03.1425L15d065500100%30%>27% 100%=505d0δ5=S0S15232ψ=100%64%>55% 所以，该15钢合格2S033.（1）洛氏硬度HRC；（2）洛氏硬度HRB；（3）洛氏硬度HRA；（4）布氏硬度HB；（5）维氏硬度HV。
第2章习题解答参考自测题一、填空题1. 体心立方晶格、面心立方晶格、密排六方晶格2. （1）A （2）F （3）Fe3C （4）P （5）Ld （6）Ld'3. F+P 大高低4. 过冷过冷度细好5. 固溶体金属化合物成分、组织、状态、温度6.二、判断题1.（×）2.（√）3.（×）习题与思考题1.根据晶体缺陷的几何形态特征，实际金属晶体中存在有点、线、面缺陷。
在这些缺陷处及其附近，晶格均处于畸变状态，使金属的强度、硬度有所提高。
2.(1）钢材加热到1000～1250℃时为单相奥氏体组织，奥氏体强度、硬度不高，塑性、韧性好，变形抗力小，适于热轧、锻造。
材料工程基础第三、四章习题答案

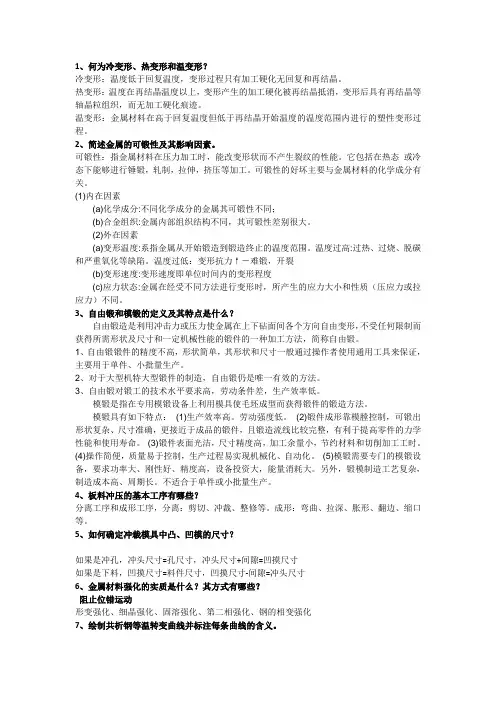

1、何为冷变形、热变形和温变形？冷变形：温度低于回复温度，变形过程只有加工硬化无回复和再结晶。
热变形：温度在再结晶温度以上，变形产生的加工硬化被再结晶抵消，变形后具有再结晶等轴晶粒组织，而无加工硬化痕迹。
温变形：金属材料在高于回复温度但低于再结晶开始温度的温度范围内进行的塑性变形过程。
2、简述金属的可锻性及其影响因素。
可锻性：指金属材料在压力加工时，能改变形状而不产生裂纹的性能。
它包括在热态或冷态下能够进行锤锻，轧制，拉伸，挤压等加工。
可锻性的好坏主要与金属材料的化学成分有关。
(1)内在因素(a)化学成分:不同化学成分的金属其可锻性不同；(b)合金组织:金属内部组织结构不同，其可锻性差别很大。
(2)外在因素(a)变形温度:系指金属从开始锻造到锻造终止的温度范围。
温度过高:过热、过烧、脱碳和严重氧化等缺陷。
温度过低：变形抗力↑－难锻，开裂(b)变形速度:变形速度即单位时间内的变形程度(c)应力状态:金属在经受不同方法进行变形时，所产生的应力大小和性质（压应力或拉应力）不同。
3、自由锻和模锻的定义及其特点是什么？自由锻造是利用冲击力或压力使金属在上下砧面间各个方向自由变形，不受任何限制而获得所需形状及尺寸和一定机械性能的锻件的一种加工方法，简称自由锻。
1、自由锻锻件的精度不高，形状简单，其形状和尺寸一般通过操作者使用通用工具来保证，主要用于单件、小批量生产。
2、对于大型机特大型锻件的制造，自由锻仍是唯一有效的方法。
3、自由锻对锻工的技术水平要求高，劳动条件差，生产效率低。
模锻是指在专用模锻设备上利用模具使毛坯成型而获得锻件的锻造方法。
模锻具有如下特点：(1)生产效率高。
劳动强度低。
(2)锻件成形靠模膛控制，可锻出形状复杂、尺寸准确，更接近于成品的锻件，且锻造流线比较完整，有利于提高零件的力学性能和使用寿命。
(3)锻件表面光洁，尺寸精度高，加工余量小，节约材料和切削加工工时。
(4)操作简便，质量易于控制，生产过程易实现机械化、自动化。
工程材料第三章答案

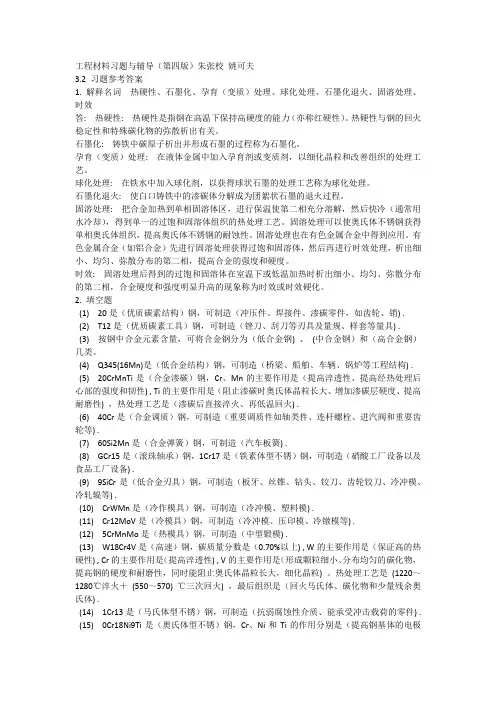

工程材料习题与辅导（第四版）朱张校姚可夫3.2 习题参考答案1. 解释名词热硬性、石墨化、孕育（变质）处理、球化处理、石墨化退火、固溶处理、时效答: 热硬性: 热硬性是指钢在高温下保持高硬度的能力（亦称红硬性）。
热硬性与钢的回火稳定性和特殊碳化物的弥散析出有关。
石墨化: 铸铁中碳原子析出并形成石墨的过程称为石墨化。
孕育（变质）处理: 在液体金属中加入孕育剂或变质剂，以细化晶粒和改善组织的处理工艺。
球化处理: 在铁水中加入球化剂，以获得球状石墨的处理工艺称为球化处理。
石墨化退火: 使白口铸铁中的渗碳体分解成为团絮状石墨的退火过程。
固溶处理: 把合金加热到单相固溶体区，进行保温使第二相充分溶解，然后快冷（通常用水冷却），得到单一的过饱和固溶体组织的热处理工艺。
固溶处理可以使奥氏体不锈钢获得单相奥氏体组织，提高奥氏体不锈钢的耐蚀性。
固溶处理也在有色金属合金中得到应用。
有色金属合金（如铝合金）先进行固溶处理获得过饱和固溶体，然后再进行时效处理，析出细小、均匀、弥散分布的第二相，提高合金的强度和硬度。
时效: 固溶处理后得到的过饱和固溶体在室温下或低温加热时析出细小、均匀、弥散分布的第二相，合金硬度和强度明显升高的现象称为时效或时效硬化。
2. 填空题(1) 20是（优质碳素结构）钢，可制造（冲压件、焊接件、渗碳零件，如齿轮、销) .(2) T12是（优质碳素工具）钢，可制造（锉刀、刮刀等刃具及量规、样套等量具) .(3) 按钢中合金元素含量，可将合金钢分为（低合金钢) 、(中合金钢）和（高合金钢）几类。
(4) Q345(16Mn)是（低合金结构）钢，可制造（桥梁、船舶、车辆、锅炉等工程结构) .(5) 20CrMnTi是（合金渗碳）钢，Cr、Mn的主要作用是（提高淬透性、提高经热处理后心部的强度和韧性) , Ti的主要作用是（阻止渗碳时奥氏体晶粒长大、增加渗碳层硬度、提高耐磨性) ，热处理工艺是（渗碳后直接淬火、再低温回火) .(6) 40Cr是（合金调质）钢，可制造（重要调质件如轴类件、连杆螺栓、进汽阀和重要齿轮等) .(7) 60Si2Mn是（合金弹簧）钢，可制造（汽车板簧) .(8) GCr15是（滚珠轴承）钢，1Cr17是（铁素体型不锈）钢，可制造（硝酸工厂设备以及食品工厂设备) .(9) 9SiCr是（低合金刃具）钢，可制造（板牙、丝锥、钻头、铰刀、齿轮铰刀、冷冲模、冷轧辊等) .(10) CrWMn是（冷作模具）钢，可制造（冷冲模、塑料模) .(11) Cr12MoV是（冷模具）钢，可制造（冷冲模、压印模、冷镦模等) .(12) 5CrMnMo是（热模具）钢，可制造（中型锻模) .(13) W18Cr4V是（高速）钢，碳质量分数是（0.70%以上) , W的主要作用是（保证高的热硬性) , Cr的主要作用是（提高淬透性) , V的主要作用是（形成颗粒细小、分布均匀的碳化物，提高钢的硬度和耐磨性，同时能阻止奥氏体晶粒长大，细化晶粒) 。
工程材料与热处理 第4章作业题参考答案
1.滑移和孪晶的变形机制有何不同？为什么在一般条件下进行塑性变形时锌中容易出现孪晶，而纯铁中容易出现滑移带？主要的不同：（1）晶体位向在滑移前后不改变，而在孪生前后晶体位向改变，形成镜面对称关系。
（2）滑移的变形量为滑移方向原子间距的整数倍，而孪生过程中的位移量正比于该层至孪晶面的距离。
（3）孪生是一部分晶体发生了均匀的切变，而滑移是不均匀的。
锌的晶体结构为密排六方，密排六方金属滑移系少，所以容易出现孪晶，而纯铁为体心立方结构，滑移系多，所以容易出现滑移带。
2.多晶体塑性变形与单晶体塑性变形有何不同？多晶体的每一晶粒滑移变形的规律与单晶体相同，但由于多晶体中存在晶界，且各晶体的取向也不相同，多晶体的塑性变形具有以下特点：（1）各晶粒不同同时变形；（2）各晶粒变形的不均匀性；（3）各变形晶粒相互协调。
3.什么是滑移、滑移线、滑移带和滑移系？滑移线和滑移带是如何在金属表面形成的？列举金属中常见晶体结构最重要的滑移系，并在其晶胞内画出一个滑移系。
哪种晶体的塑性最好？哪个次之？为什么？所谓滑移是指在切应力的作用下，晶体的一部分相对于另一部分沿一定的晶面和晶向发生相对滑动，滑动后原子处于新的稳定位置。
晶体材料的滑移面与晶体表面的交线称为滑移线。
由数目不等的滑移线或滑移台阶组成的条带称为滑移带。
一个滑移面和该面上的一个滑移方向组成一个滑移系。
滑移线是由于晶体的滑移变形使试样的抛光表面产生高低不一的台阶所造成的；相互靠近的小台阶在宏观上反映的是一个大台阶，所以形成了滑移带。
滑移系越多，金属发生滑移的可能性越大，塑性就越好。
滑移方向对滑移所起的作用比滑移面大，所以面心立方晶格金属比体心立方晶格金属的塑性更好。
密排六方由于滑移少，塑性最差。
4.简述一次再结晶与二次再结晶的驱动力，并说明如何区分冷、热加工。
动态再结晶与静态再结晶后的组织结构的主要区别是什么？一次再结晶的驱动力是冷变形所产生的储存能的释放。
二次再结晶的驱动力是由于界面能变化引起的。
工程材料与热处理-第5章作业题参考答案
工程材料与热处理-第5章作业题参考答案(总24页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--1.奥氏体晶粒大小与哪些因素有关为什么说奥氏体晶粒大小直接影响冷却后钢的组织和性能奥氏体晶粒大小是影响使用性能的重要指标，主要有下列因素影响奥氏体晶粒大小。
（1）加热温度和保温时间。
加热温度越高，保温时间越长，奥氏体晶粒越粗大。
（2）加热速度。
加热速度越快，过热度越大，奥氏体的实际形成温度越高，形核率和长大速度的比值增大，则奥氏体的起始晶粒越细小，但快速加热时，保温时间不能过长，否则晶粒反而更加粗大。
（3）钢的化学成分。
在一定含碳量范围内，随着奥氏体中含碳量的增加，碳在奥氏体中的扩散速度及铁的自扩散速度增大，晶粒长大倾向增加，但当含碳量超过一定限度后，碳能以未溶碳化物的形式存在，阻碍奥氏体晶粒长大，使奥氏体晶粒长大倾向减小。
（4）钢的原始组织。
钢的原始组织越细，碳化物弥散速度越大，奥氏体的起始晶粒越细小，相同的加热条件下奥氏体晶粒越细小。
传统多晶金属材料的强度与晶粒尺寸的关系符合Hall-Petch关系，即σs=σ0+kd-1/2，其中σ0和k是细晶强化常数，σs是屈服强度，d是平均晶粒直径。
显然，晶粒尺寸与强度成反比关系，晶粒越细小，强度越高。
然而常温下金属材料的晶粒是和奥氏体晶粒度相关的，通俗地说常温下的晶粒度遗传了奥氏体晶粒度。
所以奥氏体晶粒度大小对钢冷却后的组织和性能有很大影响。
奥氏体晶粒度越细小，冷却后的组织转变产物的也越细小，其强度也越高，此外塑性，韧性也较好。
2．过冷奥氏体在不同的温度等温转变时，可得到哪些转变产物试列表比较它们的组织和性能。
3.共析钢过冷奥氏体在不同温度的等温过程中，为什么550℃的孕育期最短，转变速度最快因为过冷奥氏体的稳定性同时由两个因素控制：一个是旧与新相之间的自由能差ΔG；另一个是原子的扩散系数D。
等温温度越低，过冷度越大，自由能差ΔG也越大，则加快过冷奥氏体的转变速度；但原子扩散系数却随等温温度降低而减小，从而减慢过冷奥氏体的转变速度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.置换固溶体中，被置换的溶剂原子哪里去了？答：溶质把溶剂原子置换后，溶剂原子重新加入晶体排列中，处于晶格的格点位置。
2.间隙固溶体和间隙化合物在晶体结构与性能上的区别何在？举例说明之。
答：间隙固溶体是溶质原子进入溶剂晶格的间隙中而形成的固溶体，间隙固溶体的晶体结构与溶剂组元的结构相同，形成间隙固溶体可以提高金属的强度和硬度，起到固溶强化的作用。
如：铁素体F是碳在α-Fe中的间隙固溶体，晶体结构与α-Fe相同，为体心立方，碳的溶入使铁素体F强度高于纯铁。
间隙化合物的晶体结构与组元的结构不同，间隙化合物是由H、B、C、N等原子半径较小的非金属元素（以X表示）与过渡族金属元素（以M表示）结合，且半径比r X/r M＞0.59时形成的晶体结构很复杂的化合物，如Fe3C间隙化合物硬而脆，塑性差。
3.现有A、B两元素组成如图所示的二元匀晶相图，试分析以下几种说法是否正确？为什么？（1）形成二元匀晶相图的A与B两个相元的晶格类型可以不同，但是原子大小一定相等。
（2）K合金结晶过程中，由于固相成分随固相线变化，故已结晶出来的固溶体中含B 量总是高于原液相中含B量.（3）固溶体合金按匀晶相图进行结晶时，由于不同温度下结晶出来的固溶体成分和剩余液相成分不相同，故在平衡态下固溶体的成分是不均匀的。
答：（1）错：Cu-Ni合金形成匀晶相图，但两者的原子大小相差不大。
（2）对：在同一温度下做温度线，分别与固相和液相线相交，过交点，做垂直线与成分线AB相交，可以看出与固相线交点处B含量高于另一点。
(3)错：虽然结晶出来成分不同，由于原子的扩散，平衡状态下固溶体的成分是均匀的。
4.共析部分的Mg-Cu相图如图所示：(1)填入各区域的组织组成物和相组成物。
在各区域中是否会有纯Mg相存在？为什么？答: Mg-Mg2Cu系的相组成物如下图：（α为Cu在Mg中的固溶体）Mg-Mg2Cu系的组织组成物如下图：（α为Cu在Mg中的固溶体，）在各区域中不会有纯Mg相存在，此时Mg以固溶体形式存在。
(2)求出20%Cu合金冷却到500℃、400℃时各相的成分和重量百分比。
答: 20%Cu合金冷却到500℃时,如右图所示:α相的成分为a wt%, 液相里含Cu 为b wt%,根据杠杆原理可知:Wα=O1b/ab*100%, W L= O1a/ab*100%同理: 冷却到400℃时，α相的成分为m wt%, Mg2Cu相里含Cu 为n wt%,Wα=O2n/mn*100%, W mg2Cu= O2m/mn*100%(3)画出20%Cu合金自液相冷却到室温的曲线，并注明各阶段的相与相变过程。
答:各相变过程如下(如右图所示):xp: 液相冷却,至p点开始析出Mg的固熔体α相py: Mg的固熔体α相从p点开始到y点结束yy,: 剩余的液相y开始发生共晶反应,L↔α+Mg2Cuy,q:随着T的降低, Cu在Mg的固熔体α相的固溶度降低.5.试分析比较纯金属、固溶体、共晶体三者在结晶过程和显微组织上的异同之处。
答：相同的是,三者都是由原子无序的液态转变成原子有序排列的固态晶体。
不同的是，纯金属和共晶体是恒温结晶，固溶体是变温结晶，纯金属和固溶体的结晶是由一个液相结晶出一个固相，而共晶体结晶是由一个液相同时结晶两个固相。
纯金属和固溶体的显微组织是单一固相，而共晶体的显微组织是两个相的机械混合物。
6.为什么亚共晶合金的共晶转变温度与共晶合金的共晶转变温度相同？答:共晶转变是一定液相成分在一定的温度下结晶出两个成分一定的固相。
因此，共晶转变的温度是一定的。
虽然亚共晶合金和共晶合金的成分不相同，但亚共晶合金结晶先析出固溶相，使剩余液相的成分达到共晶合金的成分再发生共晶反应，所以亚共晶合金的共晶转变温度与共晶合金的共晶转变温度相同。
8.何谓金属的同素异晶转变？试以纯铁为例说明金属的同素异晶转变。
答：金属在固态下随温度的变化，由一种晶格变为另一种晶格的现象，称为金属的同素异晶转变。
液态纯铁冷却到1538℃时，结晶成具有体心立方晶格的δ-Fe；继续冷到1394℃时发生同素异晶的转变，体心立方晶格δ-Fe转变为面心立方晶格γ-Fe；再继续冷却到912℃时，γ-Fe又转变为体心立方晶格的α-Fe。
纯铁变为固态后发生了两次同素异晶转变。
9.何谓共晶转变和共析转变？以铁碳合金为例写出转变表达式。
答：共晶转变：在一定的温度下,一定成分的液体同时结晶出两种一定成分的固相的反应。
L↔A+Fe3C(共晶)共析转变:在一定温度下，由成分一定的固相同时析出两种成分一定且不相同的新固相的转变。
A↔F+ Fe3C(共析)10.画出Fe-Fe3C相图钢的部分，试分析45钢，T8钢，T12钢在极缓慢的冷却条件下的组织转变过程，并绘出室温显微组织示意图。
答：Fe-Fe3C相图如下图所示（1）45钢为亚共析钢(组织图参考右) 组织转变过程如下：L→L+δ→L+δ+γ→L+γ→γ→α+γ→α+P+γ→α+ P（析出Fe3CⅢ）（2）T8钢近似为共析钢(组织图参考右) 组织转变过程如下:L→L+γ→γ→P+γ→P（α+ Fe3C）（3）T12为过共析钢(组织图参考右) L →L+γ→γ→γ+Fe3C Ⅱ →P + Fe3C Ⅱ11. 为什么铸造合金常选用靠近共晶成分的合金，而压力加工合金则选用单相固溶体成分合金？答：铸造合金需要流动性能好，充型能力强，而接近共晶成分合金，凝固温度区间小，且结晶温度低，恰好满足这个特点；压力加工的合金需要塑性好组织均匀，变形抗力小，有好的伸长率，单相固溶体恰好满足这些要求。
12. 根据Fe-Fe 3C 相图，确定下表中三种钢在指定温度下的显微组织名称。
13. 某厂仓库中积压了许多碳钢（退火状态）由于钢材混杂不知其化学成分，现找出一根，经金相分析后发现组织为珠光体和铁素体，其中铁素体量占80%。
问此钢材碳的含量大约是多少？是哪个钢号？ 答：由杠杆原理可知,此钢材碳的含量大约0.17 wt%,与20钢接近14. 有形状和大小一样的两块铁碳合金，一块是低碳钢，一块是白口铁。
问用什么简便的方法可迅速将它们区分开来？答：最简单的办法就是用钢锉，挫一挫，白口铸铁由于碳以化合物形式大量存在，比较硬，挫不动，打滑，低碳钢碳化物少，比较软，一挫就掉末。
(此方法可行)15. 现有两种铁碳合金，在显微镜下观察其组织，并以面积分数评定各组织的相对量。
一种合金的珠光体占75%，铁素体占25%；另一种合金的显微组织中珠光体占92%，二次渗碳体占8%。
这两种铁碳合金各属于哪一类合金？其碳的质量分数各为多少？ 答： 珠光体占75%，铁素体占25%,此钢应为亚共析钢,其碳的质量分数约为0.58 wt%.0218.077.077.0%--=x F 0218.077.077.0%--=x F珠光体占92%，二次渗碳体占8%,此钢应为过共析钢, 其碳的质量分数约为1.24 wt%.16. 现有形状尺寸完全相同的四块平衡状态的铁碳合金，它们碳的质量分数分别为0.20%、0.40%、1.2%、3.5%。
根据你所学过的知识，可有哪些方法来区别它们？ 答：方法一：硬度测试。
硬度值大小顺序是：白口铸铁>T12钢>45钢>20钢。
因为铁碳合金的硬度随含碳量的增加而升高；四种铁碳合金的含碳量是：白口铸铁（大于2.11%C ） > T12钢（1.2%C ）>45钢（0.45%）>20钢（0.2%C ）。
方法二：分别制备四种材料的金相试样，在金相显微镜上进行显微组织观察。
亚共析钢组织为（F ＋P ），且亚共析钢中随含碳量增加铁素体减少，珠光体增多；过共析钢组织为（P ＋Fe 3C Ⅱ），且当Wc>0.9％时，Fe 3C Ⅱ沿晶界呈网状分布；白口铸铁的组织中有莱氏体。
所以，组织为（F ＋P ）而铁素体少的为20钢、珠光体多的为45钢；组织中有Fe3C Ⅱ沿晶界呈网状分布的T12钢，有莱氏体组织存在的是白口铸铁。
方法三：塑性测试（断后伸长率或者断面收缩率）。
塑性值大小顺序是：20钢>45钢>T12钢>白口铸铁。
17. 根据Fe-Fe 3C 相图解释下列现象：（1） 在进行热轧和锻造时，通常将钢加热到1000-1200℃； （2） 钢铆钉一般用低碳钢制作；（3） 绑扎物件一般用铁丝（镀锌低碳钢丝），而起重机吊重物时却用钢丝绳（60钢、65钢、70钢等制成）；（4） 在1100℃时，W C =0.4%的碳钢能进行锻造，而W C =4.0%的铸铁不能进行锻造； （5） 在室温下W C =0.8%的碳钢比W C =1.2%的碳钢强度高；（6） 钢锭在正常温度（950-1100℃）下轧制有时会造成开裂；（7） 钳工锯割T8钢、T10钢等钢料比锯割10钢、20钢费力，锯条易钝； 答：(1) 此区域为单相奥氏体,相对较软,易变形 (2) 低碳钢塑性较好(3) 铁丝强度低,塑性好；60钢、65钢、70钢等钢丝强度高(4) 因为W C =4.0%在此温度下组织有高温莱氏体，其中含有共晶渗碳体,此组织塑性极差,不能锻造, W C =0.4%的碳钢,在此温度为单相奥氏体,塑性好,故可进行锻造工艺(5) 硬度随含C 量增加而增加,但强度不一样,强度和组织有关，W C =0.8% 和W C =1.2%钢的组织为珠光体和晶界析出的二次渗碳体，两者组织中的含量不一样，二次渗碳体是一种脆性相，对强度影响很大，而W C =1.2%钢中二次渗碳体比W C =0.8%多。
(6) 因冶金质量不高，钢中存在硫，硫与铁生成FeS, FeS 与Fe 能形成低熔点共晶体（FeS+Fe ），熔点仅为985℃，低于钢材热加工的温度。
因此，在热加工时，分布在晶界上的共晶体熔化导致钢的开裂，这种现象称为热脆。
(7) 高碳钢T8钢和T10钢比低碳钢10钢和20钢硬度高, 更耐磨，所以锯割T8钢、T10钢等钢料比锯割10钢、20钢费力，锯条易钝。
18. 试以钢的显微组织说明20钢、45钢和T8钢的力学性能有何不同。
77.069.677.0II 3--=x C Fe答：20钢含碳量约为0.2%，为低碳钢，在平衡状态下，显微组织为铁素体和少量珠光体，所以硬度较低，强度也较低。
45钢含碳量约为0.45%，为中碳钢，显微组织为铁素体和珠光体，强度和硬度比低碳钢高。
前两者都是亚共析钢。
T8钢含碳量约为0.8%，显微组织主要是珠光体，当然强度和硬度在三者中是最高的了。
19.下列说法是否正确？为什么？(1)钢的碳含量越高，质量越好；(2)共析钢在727℃发生共析转变形成单相珠光体；(3)W C=4.3%的钢在1148℃发生共晶转变形成莱氏体；(4)钢的含碳量越高，其强度和塑性也越高；答(1)不对, 钢的碳含量越高，硬度越大，跟质量越好没关系(2)不对,珠光体是两相混合组织(3)不对, W C=4.3%的铁在1148℃发生共晶转变形成莱氏体(4)不对, 钢的含碳量越高，其塑性越低，而强度随碳含量先增后降。
