汽车倒车雷达

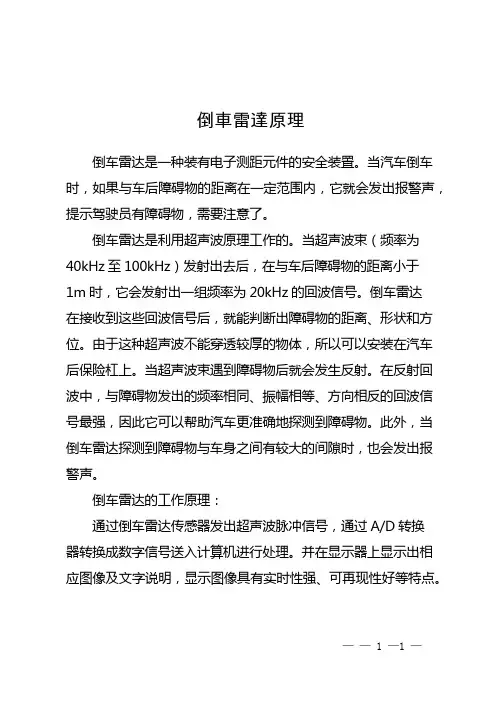

倒车雷达原理
倒車雷達原理
倒车雷达是一种装有电子测距元件的安全装置。
当汽车倒车时，如果与车后障碍物的距离在一定范围内，它就会发出报警声，提示驾驶员有障碍物，需要注意了。
倒车雷达是利用超声波原理工作的。
当超声波束（频率为
40kHz至100kHz）发射出去后，在与车后障碍物的距离小于
1m时，它会发射出一组频率为20kHz的回波信号。
倒车雷达
在接收到这些回波信号后，就能判断出障碍物的距离、形状和方位。
由于这种超声波不能穿透较厚的物体，所以可以安装在汽车后保险杠上。
当超声波束遇到障碍物后就会发生反射。
在反射回波中，与障碍物发出的频率相同、振幅相等、方向相反的回波信号最强，因此它可以帮助汽车更准确地探测到障碍物。
此外，当倒车雷达探测到障碍物与车身之间有较大的间隙时，也会发出报警声。
倒车雷达的工作原理：
通过倒车雷达传感器发出超声波脉冲信号，通过A/D转换
器转换成数字信号送入计算机进行处理。
并在显示器上显示出相应图像及文字说明，显示图像具有实时性强、可再现性好等特点。
—— 1 —1 —。
倒车雷达
倒车雷达全称叫“倒车防撞雷达”，也叫“泊车辅助装置”，是汽车泊车或者倒车时的安全辅助装置，由超声波传感器（俗称探头）、控制器和显示器（或蜂鸣器）等部分组成。
能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车、倒车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高驾驶的安全性。
倒车雷达又称泊车辅助系统，或称倒车电脑警示系统。
英文名称：Parking Distance Control英文简称：PDC国内品牌：雷兽、铁将军、亿车安、四创、蓝霹雳、安极星、豪迪、探路神、路标、固地、宝仕达、Linfor、二朗神、世博、德首、国邦、黑鹰、奇真等。
探测原理倒车雷达是根据蝙蝠在黑夜里高速飞行而不会与任何障碍物相撞的原理设计开发的。
探头装在后保险杠上，根据不同价格和品牌，探头有二、三、四、六、八只不等，分别管前后左右。
探头以45度角辐射，上下左右搜寻目标。
它最大的好处是能探索到那些低于保险杠而司机从后窗难以看见的障碍物，并报警，如花坛、蹲在车后玩耍的小孩等。
倒车雷达的显示器装在后视镜上，它不停地提醒司机车距后面物体还有多少距离，到危险距离时，蜂鸣器就开始鸣叫，让司机停车。
挡位杆挂入倒挡时，倒车雷达自动开始工作，测距范围达0.3到2.0米左右，故在停车时，对司机很实用。
倒车雷达就相当于超声波探头，从整体上来说超声波探头可以分为两大类：一是用电气方式产生超声波，其二是用机械方式产生超声波，鉴于目前较为常用的是压电式超声波发生器，它有两个电晶片和一个共振板，当两极外加脉冲信号，它的频率等于压电晶片的固有震荡频率时，压力晶片将会发生共振，并带动共振板振动，将机械的能转为电信号的这一过程，这就成了超声波探头的工作原理。
为了更好地研究超声波和利用起来，人们已经设计和制造出很多超声波发声器，超声波探头加以运用在使用汽车倒车雷达上。
这种原理用在一种非接触检测技术上，用于测距来说其计算简单,方便迅速,易于做到实时控制，距离准确度达到工业实用的要求。
《倒车雷达》课件
调整设置
根据需要，可以调整倒 车雷达的灵敏度和报警 音音量。
注意事项
A
定期检查
定期检查倒车雷达的线路和传感器是否正常工 作，避免因长时间使用或环境因素导致性能下 降。
避免碰撞
在洗车或擦车时，注意不要让水溅到倒车 雷达上，以免影响其正常工作。
B
C
更换电池
如果倒车雷达使用电池供电，注意定期更换 电池，确保其正常工作。
谢谢聆听
02
03
按安装方式
外挂式、隐藏式、原厂式 。
按功能
基础型、标准型、豪华型 。
按探测方式
单探头、四探头、六探头 。
02 倒车雷达的安装与使用
安装步骤
选择安装位置 开孔
固定传感器 连接线路 调试
根据车型和喜好，选择合适的安装位置，通 常在后保险杠上。
使用开孔器在选定位置开孔，注意避开车辆 的油路、电路和排水管道。
将传感器固定在开好的孔内，确保传感器与 地面平行。
将倒车雷达的线路连接到车辆的倒车灯线上 ，可以使用专用卡箍固定。
安装完成后，进行调试，确保雷达能够准确 探测到障碍物。
使用方法
启动车辆 启动车辆，挂入倒挡。
观察显示屏
观察倒车雷达的显示屏 ，了解障碍物的距离和 方位。
听报警声
当有障碍物接近时，倒 车雷达会发出报警声， 根据声音判断距离和方 位。
遵循法律法规
在使用倒车雷达时，应遵循当地的法律法规 和安全标准，不得随意改装或改变车辆的结 构。
D
பைடு நூலகம்
倒车雷达的维护与保养
03
日常维护
清洁表面
保持倒车雷达探头的表面 清洁，避免污垢、灰尘等 影响其正常工作。
汽车倒车雷达(PPT32页)
汽车美容装潢
液晶荧屏显示
汽雷达把后视镜、倒车雷达、免提 电话、温度显示和车内空气污染显示等多项功能 整合在一起，并设计了语音功能，是 目前市面上最先进的倒车雷达系统。
点评：因为其外形就是一块倒车镜，所以 可以不占用车内空间，直接安装在车内倒视镜的 位置。而且颜色款式多样，可以按照个人需求和 车内装饰选配，不过价格稍高，在1000~2000 元之间。
汽车美容装潢
魔幻镜倒车雷达
汽车美容装潢
第六代 无线倒车雷达 全新无线液晶倒车雷达，融无线连接、 倒车雷 达、彩色液晶显示、BP警示音、于一体。
特点： 1.雷达测距,数码显示。 2.无线连接---主机和显示器之间无线连接， 省去拆卸车内装饰麻烦，安装更容易。 3.彩屏显示------彩屏显示，高贵典雅。 4.BiBiBi三级心跳报警音。 5.动感车模------真实车模，车后探头方位闪动， 智辨左右。 6.全天侯设计，可以适应不同的环境。
汽车美容装潢
（1）探头 探头装在后保险杠上，根据不同价格和品牌，
探头有二、三、四、六只不等，分别管前后左右。 探头以45度角辐射，上下左右搜寻目标。它最大 的好处是能探索到那些低于保险杠而司机从后窗 难以看见的障碍物，并报警，如花坛、蹲在车后 玩耍的小孩等。
汽车美容装潢
探头安装部位
8个
前4后4
6个
汽车美容装潢
汽车美容装潢
工作原理
汽车美容装潢
车后探头 倒车时，车后探头启动，发出超声波，当超声
波遇到障碍物将会反射回来，雷达接收并计算， 通过声音，数字，光条等提示万式，提示驾驶者 障碍物的距离。 车前探头
车前进时，刹车时，车前的探头启动，探测障 碍物。松开刹车，车前探头会延时工作2 0秒左 右，方停止工作。车前的探头，在小地万转弯， 堵车时，进入停车场时尤显示优势。
汽车倒车雷达的功能与介绍-新干线汽车保养篇
倒车雷达又称泊车辅助系统，由超声波传感器（俗称探头）、控制器和显示器等部分组成，在市场上的倒车雷达大多采用超声波测距原理。
驾驶员在倒车时，将汽车的挡位推到倒挡，启动倒车雷达，在控制器的控制下，由装于车尾保险杠上的探头发送超声波，遇到障碍物，产生回波信号，传感器接收到回波信号后经控制器进行数据处理，判断出障碍物的位置，由显示器显示距离并发出警示信号，从而使驾驶员倒车时做到心中有数，使倒车变得更轻松。
一. 倒车雷达的功能目前，市场上的倒车雷达一般具有以下功能：(1) 雷达测距：嵌入式雷达测距，数码显示，使泊车更容易，更安全。
(2) 语音报距：能及时报出与障碍物之间的距离。
(3) 和旋警示音：根据不同的距离发出不同的警示音。
(4) 车载免提：开车用手机通话，不用拿起手机，即可完成通话。
(5) 录倣音：通话时，可随时录下谈话重要内容。
二. 倒车雷达的种类与选购倒车雷达由探头、主机和显示器3部分构成，探头可以根据需要安装不同的数量，目前比较常见的是4探头（安装于后保险杠上）、6探头(2前4后)和8探头（前4后4）的。
市场上的倒车雷达品牌种类繁多，主要有铁将军、北华三松、固地、博视、中国台湾俊邦、豪迪等几十种品牌，价格也是几百、．上千元不等，有些厂家还根据车型的不同，设计专用的倒车雷达。
面对种类繁多的倒车雷达，选购时要注意以下几个方面。
(1)．质量方面可按照产品说明书对倒车雷达进行距离测试（测量车尾与障碍物之间的实际距离，看其与倒车雷达显示的数据是否一致），即看一看障碍物处于说明书中所说的各个区域时，雷达的反应是否与说明书相符，雷达是否敏感，有无误报等问题；其次要对探头进行防水测试，看看在雨雪和较湿润的天气里雷达能否正常工作。
优质产品提供的服务较好，承诺的保修期较长，因此最好选购保修期2年以上的产品。
(2)．功能方面从功能方面区分，倒车雷达可分为距离显示、声音提示报警、方位提示、语音提示、探头自动检测等，一个功能齐全的倒车雷达应具备以上这些功能。
汽车倒车雷达
汽车倒车雷达随着汽车生产技术的飞跃发展，越来越多的车辆出现在我们生活的各个角落。
但是随之而来的是停车难、倒车难等问题，给我们的生活带来了不便，还会有安全隐患。
为了解决这些问题，汽车倒车雷达应运而生，成为了一项不可缺少的汽车电子辅助设备。
汽车倒车雷达是一种用来检测汽车后方障碍物距离的传感器装置。
它通过超声波等高科技手段，测量后方距离，从而判断车辆与障碍物之间的距离。
当障碍物距离车辆过近时，汽车倒车雷达会发出警告声，提醒驾驶员慢速倒车或者停车，以免发生碰撞事故。
汽车倒车雷达具有以下几个特点：一、精准度高：汽车倒车雷达采用超声波检测技术，可以快速且准确地测量出障碍物与汽车之间的距离，并将距离信息传递到显示屏上。
一些高端的产品还可以进行视觉辅助，通过显示屏上的图像和声音来提前预警驾驶员可能出现的危险。
二、智能化控制：在倒车过程中，汽车倒车雷达会自动识别车辆周围的障碍物，并且独立地控制警告声音的音量、音调和频率等参数，以实现更好的安全保障效果。
三、适应性强：无论是在白天还是在夜晚、在晴天还是在雨雪天气中，汽车倒车雷达都可以准确地测量出距离，并向驾驶员发出正确的警告声音。
四、易于操作：汽车倒车雷达安装在汽车的后保险杠上，驾驶员只需要在倒车时自动接受声音提示即可，非常简便和方便。
但是，汽车倒车雷达也存在一些问题和限制：一、如果倒车时车辆与障碍物之间距离过远或过近，或者障碍物是非常柔软的，那么汽车倒车雷达的检测结果可能会出现误差。
二、汽车倒车雷达只能探测到车辆后方的障碍物，而不能识别车辆周围的其它危险区域。
三、当汽车倒车雷达被覆盖时，如车身上有雪或者沙子等，则汽车倒车雷达可能不可用，从而产生误差。
总的来说，汽车倒车雷达作为一种智能化的汽车电子辅助装置，可以有效帮助驾驶员预警后方的障碍物，减少碰撞事故的发生，提高驾驶安全性。
但是随之而来的，人们也需要认识到它的一些局限和缺陷，以及正确使用的方式和条件。
汽车倒车雷达探测器的工作原理
汽车倒车雷达探测器的工作原理汽车倒车雷达探测器是一种常见的汽车安全辅助设备，它可以有效地帮助驾驶员在倒车时避免发生碰撞事故。
本文将详细介绍汽车倒车雷达探测器的工作原理。
一、工作原理概述汽车倒车雷达探测器通过使用超声波来实现对周围环境的探测。
它通常由多个传感器、控制模块和报警装置组成。
当车辆倒车时，传感器会发射超声波信号，并接收回波。
通过分析回波信号的时间和强度，控制模块可以准确计算车辆与障碍物之间的距离，并及时向驾驶员发出警报。
二、传感器汽车倒车雷达探测器的传感器通常安装在车辆的后保险杠上。
它们使用超声波传感器来发射和接收声波。
波束从传感器发送出去并与周围物体相交。
当声波遇到障碍物时会发生反射，返回传感器并被接收。
传感器测量声波离开和返回之间的时间差，并将这个时间差转换成距离。
三、控制模块控制模块负责接收传感器发送的信号和计算车辆与障碍物之间的距离。
当传感器接收到回波信号后，它们会将信号发送给控制模块。
控制模块使用声波的时间差来计算距离，并将结果显示在车辆内部的相关显示屏上。
四、报警装置报警装置是汽车倒车雷达探测器的重要组成部分。
当控制模块检测到距离障碍物过近时，它会向报警装置发送指令，以触发声音或光线等警报。
这样可以提醒驾驶员注意周围情况，避免发生碰撞事故。
五、工作原理详解汽车倒车雷达探测器的工作原理是基于声波的传播速度和回波时间的计算。
声波在空气中传播的速度大约为343米/秒，当声波遇到障碍物时会发生反射，返回传感器。
通过测量声波离开和返回之间的时间差，可以计算出障碍物与车辆之间的距离。
汽车倒车雷达探测器通常使用多个传感器进行环形布置，以实现360度的全方位探测。
每个传感器依次发射声波，并接收返回的回波。
控制模块通过比较不同传感器之间的时间差，可以计算出障碍物与车辆之间的具体位置和距离。
当控制模块计算出距离后，它会将结果显示在与控制模块连接的显示屏上。
驾驶员可以根据显示屏上的信息来判断障碍物的距离，从而采取相应的措施。
汽车倒车雷达失灵的原因与解决办法
汽车倒车雷达失灵的原因与解决办法随着汽车的普及和道路交通的增加，倒车事故的发生频率也屡有增加。
为了提高行车安全性，许多汽车都配备了倒车雷达系统。
然而，有时候我们可能会发现，汽车倒车雷达系统出现失灵的情况。
本文将探讨汽车倒车雷达失灵的原因，并提供一些解决办法。
一、原因分析1. 电磁传感器故障汽车倒车雷达系统通常由一组电磁传感器组成，用于检测后方障碍物的距离。
如果其中一个或多个传感器出现故障，就会导致整个系统失灵。
常见的故障原因包括传感器老化、线路短路、传感器损坏等。
2. 雷达信号干扰汽车倒车雷达系统依赖于雷达信号的发射和接收来探测后方障碍物。
然而，当存在其他电子设备的电磁干扰时，雷达系统的信号可能会被干扰或阻塞，导致失灵。
例如，附近有强烈的电磁波干扰源、无线电设备或者其他雷达系统。
3. 车载计算机故障汽车倒车雷达系统的操作需要借助车载计算机来处理传感器的信号和数据。
如果车载计算机出现故障或者程序错误，就可能导致倒车雷达系统无法正常工作。
二、解决办法1. 检查传感器和线路连接如果汽车倒车雷达系统失灵，首先应该检查传感器和线路的连接状态。
确保传感器和线路没有松动、脱落或者接触不良的现象。
如果发现损坏或老化的传感器，应及时更换。
2. 排除信号干扰对于雷达信号的干扰，我们可以通过以下方式排除：- 避免在强电磁波干扰源附近停车，例如高压电线、微波炉等。
- 如果附近有其他雷达系统或者无线电设备，尽量避免频段相近的雷达系统同时工作，或者更换其他频段。
- 检查并修复搭载其他电子设备的干扰源。
3. 重启车载计算机如果怀疑是车载计算机出现故障导致倒车雷达系统失灵，可以尝试重启车载计算机来恢复系统功能。
具体步骤可参照车辆使用说明书中的操作流程。
4. 寻求专业维修服务如果以上方法都无法解决问题，建议寻求专业的汽车维修服务。
他们有更专业的设备以及技术知识，能够帮助检测和修复倒车雷达系统的故障。
结论：汽车倒车雷达系统在提高行车安全性方面起着重要的作用。
