挂墙净水器的安装方法
挂墙净水器的安装方法一、准备工作挂墙净水器是家庭净水设备中较为普遍的一种类型，其安装过程相对简单，只需进行一些准备工作即可开始安装。
在进行安装之前，我们需要准备以下材料和工具：1. 挂墙净水器设备包：包括挂墙净水器本体、滤芯、连接管线等。
2. 挂墙净水器安装工具：包括水管扳手、尺子、电钻、墙壁螺丝套装等。
二、安装步骤步骤一：选择安装位置在安装挂墙净水器之前，首先需要选择一个合适的安装位置。
通常情况下，应该选择离水源和水龙头较近的位置，以确保供水管线的连接方便。
同时，挂墙净水器应尽量安装在通风良好、干燥处，避免阳光直射。
步骤二：测量并标记安装位置使用尺子测量出墙壁上的安装位置，确保墙壁在同一平面上。
根据挂墙净水器的尺寸和形状，在标记好的位置上，用铅笔或直尺进行标记。
步骤三：安装支架使用电钻和螺丝套装，根据标记的位置，在墙壁上钻孔并安装支架。
支架的选择应该符合挂墙净水器的尺寸和重量要求，确保安装牢固稳定。
步骤四：连接水源管线根据挂墙净水器的使用说明，将连接管线与水源管线进行连接。
通常情况下，需要先关闭主阀门，然后使用水管扳手拧紧连接管线。
连接完成后，打开主阀门，检查连接处是否有水渗漏。
步骤五：安装挂墙净水器将挂墙净水器本体安装到已安装好的支架上，确保装置稳固。
根据净水器的说明书，连接滤芯并关闭滤芯壳。
步骤六：检查安装效果打开水龙头，验证挂墙净水器的工作效果。
观察水流的清澈程度和水质的改善情况。
同时，确认连接处是否有漏水现象，如有，应进行相应的调整和修复。
三、注意事项1. 在安装和连接挂墙净水器时，应确保水源管线已关闭，避免水流未受控制。
2. 安装前要查看安装位置是否具有足够的承重能力，确保挂墙净水器不会因为重量问题而脱落。
3. 在连接水源管线时，应注意不要造成过度扭曲或损坏管线，以免影响水流畅通。
4. 挂墙净水器应定期更换滤芯，避免因滤芯过期或损坏而导致水质恶化。
5. 如不熟悉安装步骤或有特殊需求，建议请专业人士进行安装。
mro105a-5安装说明
首先感谢您在本店购买MRO105A-5反渗透纯水机。
此款机器的安装主要分以下步骤：1.进水三通和球阀的安装2.龙头的安装3.压力罐球阀安装4.连接机器内部四个接头1.进水三通安装。
把池盆龙头下的接口拧开，在接头的位置装三通，这样就可以把水分成两路，一路走净水机，另一路还走原来池盆龙头，两路水互不影响。
具体安装见下图：2.水龙头安装水龙头一般安装在池盆上，如果池盆上有皂液器的孔，可以直接用。
如果没有预留的皂液器孔，需要打个孔，直径13mm就够用了，大一些也可以。
具体安装见下图，注意管塞需要塞进管子里面（第二张图中看不到管塞），尼龙小球圈要套在管子上。
这样就可以保证既不漏水，又防止在螺丝拧紧的时候不会把管子拧变形。
3.压力罐和球阀连接好，把球阀直接拧紧在压力罐上即可。
注意球阀开关与管线方向一致的时候是开，平时使用请保持开关为开。
4.接下来学习一下快接头的插拔，尤其是如何从接头里面拔出管子，操作见下图。
MRO101系列机器有四个接头需要连接，有些接头没有蓝色卡子，所以卡子的步骤可以忽略。
连接连接快接头的方法很简单，直接把管子插到接头底部就可以了。
拔出快接头的方法是一只手摁住接头处的小片，另一只手拔出管子。
5、把机器盖子打开，方法：把正上方的盖子先拿下来，里面有两颗内三角螺丝，拧开，往上推前面板，就可以把机器打开了机器里面有四个快接头，接头上有标签，按标签提示接管线6、机器标配5米管线，根据您的实际需要截断合适的长度，把四个接头都连接好，安装工作就完成了安装过程中有什么问题随时跟我联系7、安装好机器装好后，开机运行，压力罐水满后会自动停机，这时候打开水龙头，把水放干净，机器就会重新开机做水，这样放过两桶水后，第三桶水即可饮用。

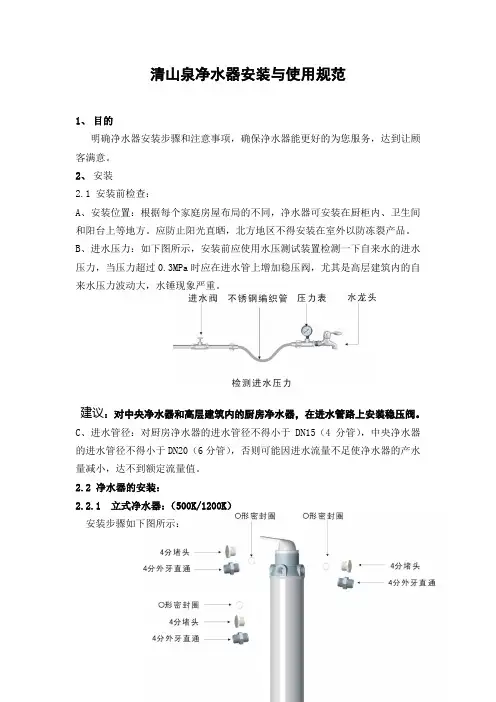

清山泉净水器安装与使用规范
清山泉净水器安装与使用规范1、目的明确净水器安装步骤和注意事项，确保净水器能更好的为您服务，达到让顾客满意。
2、安装2.1 安装前检查：A、安装位置：根据每个家庭房屋布局的不同，净水器可安装在厨柜内、卫生间和阳台上等地方。
应防止阳光直晒，北方地区不得安装在室外以防冻裂产品。
B、进水压力：如下图所示，安装前应使用水压测试装置检测一下自来水的进水压力，当压力超过0.3MPa时应在进水管上增加稳压阀，尤其是高层建筑内的自来水压力波动大，水锤现象严重。
建议：对中央净水器和高层建筑内的厨房净水器，在进水管路上安装稳压阀。
C、进水管径：对厨房净水器的进水管径不得小于DN15（4分管），中央净水器的进水管径不得小于DN20（6分管），否则可能因进水流量不足使净水器的产水量减小，达不到额定流量值。
2.2 净水器的安装：2.2.1 立式净水器：（500K/1200K）安装步骤如下图所示：1、将4分堵头从净水器的进水口、排污口和净水口拆下来；2、将堵头上的O形密封圈拆下来。
3、将O形密封圈分别套在随机配带的3个外牙直通上；4、将外牙直通拧入到净水器的进水口、排污口和净水口上。
注意：1、外牙直通上不应再缠绕生料带（又名水胶布），否则可能会拧裂多路阀螺纹引起漏水。
2、安装O形密封圈时应检查密封圈是否有破损，扭曲等。
3、外牙直通拧紧时用力不得过大，否则可能会引起螺纹滑牙。
管路安装方法如下图所示：2.2.2 立式中央净水器（1500C/2000C/3000C）安装步骤如下图所示1、将1寸堵头从净水器的进水口、排污口和净水口拆下来；2、将3个堵头上的O形密封圈拆下来。
3、将3个O形密封圈分别套在随机配带的3个外牙直通上；4、将外牙直通拧入到净水器的进水口、排污口和净水口上。
注意：1、外牙直通上不应再缠绕生料带（又名水胶布），否则可能会拧裂多路阀螺纹引起漏水。
2、安装O形密封圈时应检查密封圈是否有破损，扭曲等。
3、外牙直通拧紧时用力不得过大，否则可能会引起螺纹滑牙。

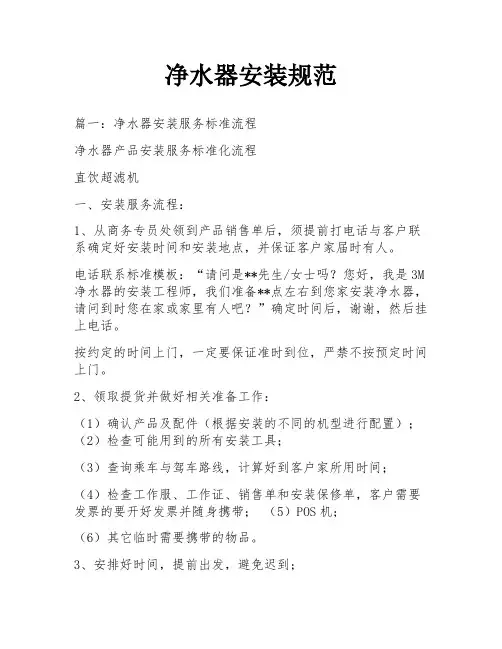

净水器安装规范
净水器安装规范篇一：净水器安装服务标准流程净水器产品安装服务标准化流程直饮超滤机一、安装服务流程：1、从商务专员处领到产品销售单后，须提前打电话与客户联系确定好安装时间和安装地点，并保证客户家届时有人。
电话联系标准模板：“请问是**先生/女士吗？您好，我是3M 净水器的安装工程师，我们准备**点左右到您家安装净水器，请问到时您在家或家里有人吧？”确定时间后，谢谢，然后挂上电话。
按约定的时间上门，一定要保证准时到位，严禁不按预定时间上门。
2、领取提货并做好相关准备工作：（1）确认产品及配件（根据安装的不同的机型进行配置）；（2）检查可能用到的所有安装工具；（3）查询乘车与驾车路线，计算好到客户家所用时间；（4）检查工作服、工作证、销售单和安装保修单，客户需要发票的要开好发票并随身携带；（5）POS机；（6）其它临时需要携带的物品。
3、安排好时间，提前出发，避免迟到；4、到客户家门口后，先穿戴好自备鞋套，整理着装并佩戴好工作证，然后轻按门铃，如无门铃则应有节奏地轻轻敲门，严禁大力拍打、用脚踢门等不文明动作。
客户开门后，应先进行自我介绍，并主动出示证件，经客户同意后方可进门。
自我介绍：“您好，我是3M净水器的安装工程师，专门来您家安装净水器，这是我的证件。
” 5、进门后，与客户确认购买的产品，现场拆开包装与客户进行当面确认机器完好；6、具体安装步骤：（一）直饮超滤机安装步骤：步骤一：水龙头的安装1、首先察看客户家水槽是否有皂液器孔，如果有孔，则直接将龙头安装在该孔处，如果没有孔，则需要现场打孔。
如果台盆是陶瓷的，打孔时需要特别小心，以防打坏水槽。
开孔需用专用钻头，孔径为12mm。
注意事项：1）选打孔位置时尽量选择中心位置，一是安装时不太靠边下方垫片方便安装，二是考虑用户在使用时对水龙头有一个上下的力均匀分布，不易造成水槽局部变形。
2）由于龙头的最小直径是12mm，开孔时应略为开大一点，这样在安装时不易造成龙头螺纹损伤。
美的软水安装图释
1.整机的安装
2.进水管与出水管的安装
3.设备调试
►设置当前时间
注意：如果显示屏未显示右图状态，数字闪动，按选择按钮直到显示该状态。
1.按向上或向下按钮设置。按向上按钮时间向前，按向下按钮时间向后。
注意：每按一次按钮增加或减少1分钟。长按按钮每秒增加或减少32分钟。
2.确认所显示时间是24小时制，并设置为当前实际时间。
整机的安装用老虎钳夹住软管夹将软管夹套进软管4cm处将软管套入废水接头一头接入地漏或别的将安装好的旁通阀安装至进出水接口将两个管夹安装至夹槽内旁通阀安装完毕4直接接头上均匀的缠绕13圈生胶带4直接接头安装在寸4内牙弯头上用活动扳手将接接头拧紧旁通阀外牙接口均匀的残绕13圈生胶带1
注意：显示屏应显示右1图及闪烁的数字“02:00”（工厂默认设置）。这个时间对大多数家庭来说是启动再生（再生过程大约需要2小时）比较好的时间，因为凌晨没有人用水。再生过程中，硬水旁通至室内其他水龙头。
如果不需要更改设置，转到第2步。要更改时间，进行第1步。
1.按向上或向下按钮设置所需再生启动时间。
注意：每按一次按钮增加或减少1小时。长按按钮每秒改变两次时间。
2.再次按选择按钮，显示右2图所示，则为设置完成。
►选择再生
当安装完成后，软水机自动默认为在安装当天的设置再生时间点，自动进行再生一次。
1.如果需要安装完后马上再生，则长按“再生”键三秒以上，并能听到马达转动声。状态显示如右3图
2.如果设置完成后显示右2图所示状态，而需要在安装当天的设置再生时间点，自动进行再生，则按一下“再生”键即可。状态显示如右4图。
使用下列换算式：1gpg =0.959°dH=1.71°fH=171mg/L
2.显示屏显示硬度值时，按选择按钮设置用户进水的硬度值。您可以在水分析实验室测出供水的硬度值。如果您通过市供水系统供水，请向当地水务部门联系。如果水中含有铁，则铁每增加1PPM，需要将硬度设置值增加5。（注：一般在当地硬度值基础上取大于5-20的数值作为设置数值。）
净水机安装和调试教程
净水机安装和调试教程净水器的安装步骤：1、用手顺时针旋转拧开水龙头的螺帽，螺帽拆卸下来保管好。
2、轻轻取出内牙粗螺纹接头和垫片，将垫片放入粗螺纹接头的螺纹里面，做好防止漏水工作。
3、拧开净水器的螺母。
4、将内牙粗螺纹接头套进螺母里面。
5、把接头与水龙头拧紧。
6、把净水器主件对接口与螺母连接起来，用力拧紧防漏气。
2.家用净水器怎么安装,家用净水器安装〔步骤图/示纯水机的安装1.关闭水源，打开水龙头，放掉管内剩余的水。
2.拆下水龙头进水管，安装好进水三通并用扳手拧紧，如果安装进水三通时，接头上有橡胶垫圈，就不必需缠生料带。
将1∕4进水球阀缠好生料带安装到进水三通侧孔处，自来水进水管安装在进水三通上，并用扳手拧紧。
3.关闭进水球阀，打开水源，最好用干的纸巾擦拭检查安装接头有没有渗水。
4.将PP棉、压缩活性炭、颗粒活性炭三道滤芯按照先后顺序装入滤瓶中，并用扳手拧紧各级滤瓶旋盖。
5.在压力桶出口缠上适量的生料带，装上压力桶球阀，用PE管线将压力桶出水球阀和后置活性炭进水口连接好。
6.进水管连接：安装柜式机器时，首先打开机柜下部的管线及电线进出口的孔盖，引出电源线并将水球阀处接上的管穿过该孔，引至机柜内并与机器第一级滤桶进水口接头相连，然后检查接头有没有渗水。
厨下式纯水机机器安装时，直接将进水球阀处接出的管线与机器第一级滤桶进水接口相连。
7.冲洗前置滤芯：首先拆下逆渗透膜壳进水短PT管，插入一容器中，打开水源和电源，冲洗前三道滤芯，直接到出水清澈。
8.安装鹅颈龙头：用钢钉在不锈钢洗手槽上打一个小凹槽，用手电钻在槽面上打孔。
然后固定好鹅颈龙头，鹅颈龙头一端连接后置活性炭滤芯出口，下端接1∕4PE管。
安吉尔在全国各地更有1000+售后服务网点，能享受到七星级售后服务体验，送货上门，免费安装服务，并且后续的改换滤芯，修理等售后确保非常齐全，全面解决您购买家用净水器的后顾之忧。
购买安吉尔的产品，安装无必需自己动手。
家用净水器安装方法 ppt课件
ppt课件
6
目
一 安装前准备工作 二 确定安装位置 三 安装进水三通
四 安装鹅颈水龙头
五
安装储水罐
录
六
连接球阀
七 接管子、冲洗滤芯
八
水质检测
九
清洁整理
ppt课件
7
1、判断冷、热水管
操作指引：关闭其中的一个球阀，打开水龙头，稍等几十秒，如果流出 来的是热水，则未关闭球阀的水管是热水管
注意事项
打开用户家热水器、小厨宝或 太阳能之后才能判断冷热水管。
13
7、安装进水管
操作指引：将用户原自来水管接回进水三通上，恢复用户原始水路
注意事项
对于存在隐患的管路和接头，要 提醒用户进行更换。
ppt课件
14
8、检查是否渗漏
操作指引：关闭进水球阀，打开水源，用携带的面巾纸检查安装的各接 头是否漏水
注意事项
先用纸巾把三通表面擦干净， 等待5分钟后再用纸巾检查是 否漏水。
ppt课件
8
2、放掉高压管里余水
操作指引：关闭水源，打开水龙头，放掉管道里的余水
注意事项
放掉余水目的是防止管道中余 水流到用户橱柜里，注意放完 之后关闭水龙头，防止通水后 水花四溅。
ppt课件
9
3、拆下进水高压管
操作指引：先关闭角阀或主水管球阀，用活动扳手拆下橱柜自来水龙头 进水高压管
注意事项
注意管路是否老化，如果腐蚀特 别严重的，应向用户说明可能存 在的漏水隐患，并建议用户进行 更换
注意事项
由于高温及紫外线可能导致产 品滤芯损坏、壳体、管路老化 等问题，本产品严禁安装在阳 光直射处或长时间暴露在阳光 下，因此而造成产品损坏的， 本公司不承担任何责任
净水器安装(简单易懂)(大全)
净水器安装(简单易懂)（大全）正文第一篇：净水器安装(简单易懂)（大全）安装准备工具：尖嘴钳一把（固定RO膜）手电钻及8号钻头（打眼）生料带（接头防水）记号笔（标记钻头打孔位置）十字螺丝刀（固定鹅颈龙头及机器挂片）剪刀一把（剪水管用）一、检查配件是否齐全滤芯组合共有5级第一级PP棉滤芯、第二级颗粒活性炭第三级压缩活性炭、第四级RO膜第五级后置活性炭已装置在机器中，无须再次安装。
二、机器准备阶段拆开机器前盖，安装RO膜。
现在安装前三级滤芯，PP棉、颗粒活性炭、压缩活性炭（注意对好顺序）。
下一步：为机器右侧四个出入水口换好L型接头三、鹅颈龙头安装鹅颈龙头如安装在墙上： 1. 2. 3. 按零件5 龙头支撑架找好位置，用笔标记；用手电钻配8号头钻孔，钻好后按入3个膨胀套（零件14 ）；附上支撑架，并用螺丝（零件13 ）固定。
四、压力桶准备换上压力桶开关四、机器位置选择 a.能连接到电源b.能连接到进水口（进水三通）c.能连接到鹅颈水龙头d.能连接到压力桶e.能连接到下水道，方便排出废水。
（如不将净水机挂置在墙上，可直接观看第五步水管线路）1. 2. 套； 3. 先用零件2 机器挂片对好位置，并拿笔做好四个标记；用手电钻及8号钻头在标好的位置上打孔，并按上零件14 膨胀放上挂片，并用四个螺丝钉固定；4.固定好后，即可将机器挂置上去。
五、水管线路 1. 安装好进水三通2. 最终水管示意图至此，净水机安装完毕，检查接口处，并装上零件8 安全卡扣。
然后重新对照图文，看有没有错漏的地方。
连通电源，打开水源、进水三通、压力桶开关，机器开始制水。
约半小时后，关闭电源，看有无漏水情况；并打开鹅颈龙头，排除机器所制第一桶水。
再次连通电源，机器准备就绪，您马上就可以喝到清澈的纯净水啦！附零件开关示意图（如果本图文内容对您安装机器有帮助，请支持一下吧！）少帅净水器，好水喝出健康来。
