消防管道施工安全技术交底

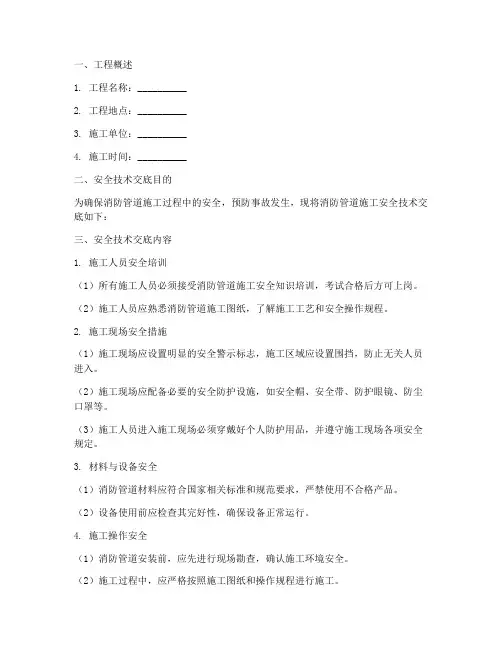

消防管道施工安全技术交底模板
一、工程概述1. 工程名称：__________2. 工程地点：__________3. 施工单位：__________4. 施工时间：__________二、安全技术交底目的为确保消防管道施工过程中的安全，预防事故发生，现将消防管道施工安全技术交底如下：三、安全技术交底内容1. 施工人员安全培训（1）所有施工人员必须接受消防管道施工安全知识培训，考试合格后方可上岗。
（2）施工人员应熟悉消防管道施工图纸，了解施工工艺和安全操作规程。
2. 施工现场安全措施（1）施工现场应设置明显的安全警示标志，施工区域应设置围挡，防止无关人员进入。
（2）施工现场应配备必要的安全防护设施，如安全帽、安全带、防护眼镜、防尘口罩等。
（3）施工人员进入施工现场必须穿戴好个人防护用品，并遵守施工现场各项安全规定。
3. 材料与设备安全（1）消防管道材料应符合国家相关标准和规范要求，严禁使用不合格产品。
（2）设备使用前应检查其完好性，确保设备正常运行。
4. 施工操作安全（1）消防管道安装前，应先进行现场勘查，确认施工环境安全。
（2）施工过程中，应严格按照施工图纸和操作规程进行施工。
（3）管道焊接作业应遵守焊接规范，确保焊接质量。
（4）管道连接时，应确保连接牢固，防止管道泄漏。
5. 消防设施安全（1）消防管道施工过程中，应确保消防设施的正常运行。
（2）施工完成后，应对消防设施进行测试，确保其功能完好。
6. 紧急情况处理（1）施工现场发生火灾时，施工人员应立即启动应急预案，迅速撤离现场。
（2）施工人员应熟悉灭火器材的使用方法，学会正确使用灭火器。
四、安全技术交底责任1. 施工单位应负责组织安全技术交底，确保施工人员了解和掌握安全操作规程。
2. 施工人员应认真听取安全技术交底，遵守各项安全规定，确保施工安全。
3. 监理单位应加强对施工现场的安全监督检查，发现问题及时整改。
五、安全技术交底记录1. 施工单位应做好安全技术交底记录，记录内容包括交底时间、地点、参加人员、交底内容等。
消防管道施工技术交底
工程名称施工单位分项工程名称消防管道安装施工班组消防班组交底内容：3。
操作要点及技术措施:续前表：3.2 操作工艺3.2。
1 消火栓给水管道采用热镀锌钢管,法兰或者沟槽连接，阀门及需拆卸部位采用法兰连接；自动喷水管采用热镀锌钢管，丝扣或者沟槽式机械接口； DN80 及 80 以下采用罗纹连接。
3。
2。
2 镀锌钢管及支架型材断料采用切割机机械切割，并应端口整齐，无飞刺；支架须用台钻钻孔,不得火焰钻孔。
3。
2.3 要安排合理的施工顺序,避免工种交叉作业干扰，影响施工。
3。
2.4 管道安装前应先清除管内的脏物。
3.2。
5 报警阀安装：应设在明显、易于操作的位置,距地高度宜为 1.2m ，两侧与墙、两报警间净距不应小于 0.5m ，正面与墙的距离不应小于1。
2m ；报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置,并使阀门工作处于常开状态。
3.2.6 立管暗装在竖井内时,在管井内安装卡件固定，立管底部的支吊架要坚固，防止立管下坠。
3。
2。
7 走廊吊顶内的管道安装与通风道的位置要协调好3.2。
8 喷淋管道不同管径连接不宜采用补心,应采用异径管箍；弯头上不得用补心，应采用异径弯头；三通上最多用一个补心，四通上最多用两个补心.3.2。
9 消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把检阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵便。
工程名称施工单位分项工程名称消防管道安装施工班组消防班组交底内容：3。
2.10 消火栓箱体安装在轻质隔墙上时，应有加固措施.3。
2.11 水流指示器应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器先后应保持有5 倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致.国内产品可直接安装在丝扣三通上，进口产品可在干管开口用定型卡箍紧固.3。
2。
12 消防水泵配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致, 配管罗列整齐。
消防管道装安全技术交底模板
一、工程名称：____________________二、施工单位：____________________三、交底部位：____________________四、交底时间：____________________五、交底内容：1. 安全生产责任制（1）施工单位必须建立健全安全生产责任制，明确各级管理人员、施工人员的安全职责。
（2）各级管理人员要加强对施工现场的监督检查，确保安全生产。
2. 施工人员安全教育培训（1）施工人员必须接受三级安全教育，经考核合格后方可上岗作业。
（2）施工人员要熟悉消防管道安装的施工工艺、安全操作规程和应急预案。
3. 施工现场安全防护措施（1）施工现场必须设置安全警示标志，明确安全操作规程。
（2）进入施工现场必须正确佩戴安全帽，高空作业必须正确佩戴安全带。
（3）施工过程中，应确保施工区域与生活区域隔离，防止交叉作业。
4. 施工设备与材料安全（1）消防管道安装所用设备、材料必须符合国家相关标准，确保质量。
（2）设备、材料进场后，应进行验收，不合格的不得使用。
5. 施工工艺与操作规程（1）消防管道安装前，应先进行施工图纸会审，明确施工要求。
（2）施工过程中，应严格按照施工工艺和操作规程进行操作。
（3）管道安装过程中，应注意管道的平直度、连接质量，确保管道畅通。
6. 施工环境与现场管理（1）施工现场应保持整洁，垃圾、杂物及时清理。
（2）施工现场应合理规划，确保施工区域畅通。
（3）施工现场应设置消防设施，确保消防通道畅通。
7. 应急预案与事故处理（1）施工单位应制定消防管道安装施工的应急预案，明确应急措施。
（2）发生事故时，应立即启动应急预案，及时处理。
8. 环境保护与文明施工（1）施工现场应加强环境保护，减少施工过程中的噪音、粉尘污染。
（2）文明施工，尊重周边居民，维护施工环境。
六、交底人：____________________七、接收人：____________________八、备注：1. 本安全技术交底适用于消防管道安装施工全过程。

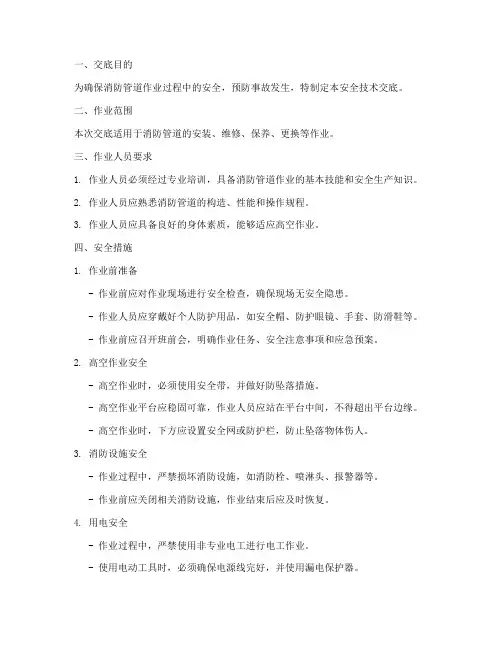

消防管道作业安全技术交底模板
一、交底目的为确保消防管道作业过程中的安全，预防事故发生，特制定本安全技术交底。
二、作业范围本次交底适用于消防管道的安装、维修、保养、更换等作业。
三、作业人员要求1. 作业人员必须经过专业培训，具备消防管道作业的基本技能和安全生产知识。
2. 作业人员应熟悉消防管道的构造、性能和操作规程。
3. 作业人员应具备良好的身体素质，能够适应高空作业。
四、安全措施1. 作业前准备- 作业前应对作业现场进行安全检查，确保现场无安全隐患。
- 作业人员应穿戴好个人防护用品，如安全帽、防护眼镜、手套、防滑鞋等。
- 作业前应召开班前会，明确作业任务、安全注意事项和应急预案。
2. 高空作业安全- 高空作业时，必须使用安全带，并做好防坠落措施。
- 高空作业平台应稳固可靠，作业人员应站在平台中间，不得超出平台边缘。
- 高空作业时，下方应设置安全网或防护栏，防止坠落物体伤人。
3. 消防设施安全- 作业过程中，严禁损坏消防设施，如消防栓、喷淋头、报警器等。
- 作业前应关闭相关消防设施，作业结束后应及时恢复。
4. 用电安全- 作业过程中，严禁使用非专业电工进行电工作业。
- 使用电动工具时，必须确保电源线完好，并使用漏电保护器。
5. 气体安全- 作业过程中，如需使用压缩空气、氮气等气体，应确保气体纯度，防止中毒或爆炸。
- 使用气体时，应使用专用工具，并确保气体出口处无泄漏。
6. 应急处理- 作业过程中，如发生意外情况，应立即停止作业，采取相应措施进行处置。
- 作业人员应熟悉消防器材的使用方法，以便在紧急情况下进行自救或互救。
五、作业纪律1. 作业人员应严格遵守操作规程，不得擅自更改作业方法。
2. 作业过程中，严禁酒后作业、疲劳作业。
3. 作业人员应相互监督，发现安全隐患应及时报告。
六、总结本次安全技术交底旨在提高消防管道作业人员的安全意识，确保作业过程中的安全。
请各作业人员认真学习并严格执行，共同维护作业现场的安全。
七、附件1. 消防管道作业操作规程2. 消防器材使用说明书3. 安全防护用品使用说明八、备注本安全技术交底自发布之日起实施，如有未尽事宜，另行通知。

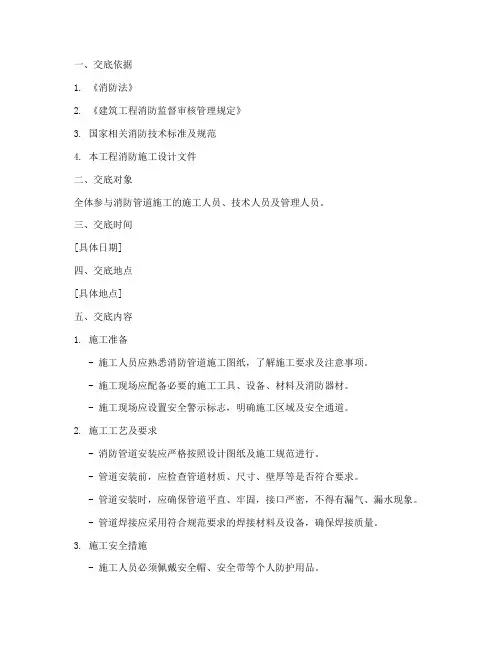

消防管安全技术交底模板
一、交底依据1. 《消防法》2. 《建筑工程消防监督审核管理规定》3. 国家相关消防技术标准及规范4. 本工程消防施工设计文件二、交底对象全体参与消防管道施工的施工人员、技术人员及管理人员。
三、交底时间[具体日期]四、交底地点[具体地点]五、交底内容1. 施工准备- 施工人员应熟悉消防管道施工图纸，了解施工要求及注意事项。
- 施工现场应配备必要的施工工具、设备、材料及消防器材。
- 施工现场应设置安全警示标志，明确施工区域及安全通道。
2. 施工工艺及要求- 消防管道安装应严格按照设计图纸及施工规范进行。
- 管道安装前，应检查管道材质、尺寸、壁厚等是否符合要求。
- 管道安装时，应确保管道平直、牢固，接口严密，不得有漏气、漏水现象。
- 管道焊接应采用符合规范要求的焊接材料及设备，确保焊接质量。
3. 施工安全措施- 施工人员必须佩戴安全帽、安全带等个人防护用品。
- 高空作业人员必须系挂安全带，并确保安全带固定牢靠。
- 焊接作业时，应采取有效措施防止火灾事故发生，如设置防火隔离措施、配备灭火器材等。
- 施工现场应设置消防通道，确保消防车辆及人员能够顺利通行。
4. 材料及设备管理- 施工材料及设备应按照要求堆放整齐，不得占用消防通道。
- 施工材料及设备应定期检查，确保符合安全要求。
5. 施工过程中的注意事项- 施工过程中，应密切关注施工现场的消防安全状况，发现问题及时处理。
- 严禁在施工现场吸烟、使用明火等违规操作。
- 施工结束后，应清理施工现场，确保无安全隐患。
六、交底要求1. 施工人员应认真听取交底内容，确保理解并掌握相关安全要求。
2. 施工过程中，应严格遵守安全操作规程，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
七、交底记录1. 交底人签名：________________2. 接收人签名：________________3. 参加交底人员签名：_____________八、附则1. 本交底内容为本工程消防管道施工安全技术交底的主要内容，如有未尽事宜，应参照国家相关法律法规及本工程实际情况执行。
消防管道施工安全技术交底
消防管道施工安全技术交底消防管道作为建筑物防火设施的重要组成部分，其施工安全问题关系到人员生命财产安全，因此在进行施工前，必须对施工人员进行技术交底，确保施工过程中遵守安全操作规程，杜绝意外事故的发生。
工作流程消防管道施工安全技术交底应按照以下流程进行：1.施工前，消防管道施工单位应组织技术骨干、项目负责人和施工人员开展技术交底，包括管道安装、防火隔离等安全规定的内容。
2.施工单位应对负责管道安装的班组进行培训，对施工人员进行技能和安全方面的培训，并要求施工人员熟悉防火隔离要求和应急处理措施。
3.交底内容应包括施工现场要求、管道材料及安装要求、施工流程掌握、班组防火隔离，应急处理措施等内容。
4.确认所有施工人员都已掌握相关技能和知识，方可进行施工。
安全技术要求在消防管道施工中，为确保施工质量、提高安全性能，以下安全技术需求必须严格遵守：1.管道材料及安装规范：施工单位应按照有关规范和要求选择符合要求的管道材料，按照安装要求进行安装和连接。
在施工过程中，要注意材料质量，做到环保、无毒，不易燃和自然退化。
2.现场安全管理：施工单位要做好消防管道安装现场管理，保证施工区域内的秩序，避免工地混乱，不要在建筑物内进行焊接、打火和其他易于引起火灾的操作。
3.防火隔离和应急处理：要采取有效措施，削弱火灾发展速度，保障被困人员的安全。
要确保通风、疏散和撤离路线的畅通，随时备好应急疏散管理措施。
4.班组安全教育：做好班组员工的安全教育和技能培训，确保工人具备必要的技能和安全知识，不违反工安规定进行工作。
安全事故处理消防管道施工过程中，安全事故的发生是不可避免的。
一旦发生安全事故，施工单位应立即进行应急处理，并启动应急预案，采取有效措施进行安全隐患的排除和处理。
在事故处理过程中，施工人员必须全力配合，积极参与事故处理工作，做好有关记录和报告工作。
同时，施工单位也应当及时报告有关部门，并积极配合事故调查工作，通过教训，提高施工质量和施工安全性。
消防管道施工安全技术交底详解
消防管道施工安全技术交底详解消防系统是保障人们生命财产安全的重要设施之一，在建筑工程中消防管道施工作为消防系统的重要组成部分，应该严格按照相关规范，注重安全技术交底，在施工过程中做好安全措施，确保施工的安全稳定。
本文将从施工方面详细阐述消防管道施工安全技术交底的相关内容。
施工前的准备在进行消防管道施工前，一定要做好充分的施工准备工作，具体工作如下：工程前查勘在进入施工现场前，必须了解施工现场的情况，包括施工现场的地形、建筑结构及周围环境等，了解现场的具体情况，培训施工人员应对各种突发情况。
施工图及文件的审查对消防系统的施工图及文件进行审查，了解并掌握施工的详细内容，确保施工按施工图及文件的要求进行。
环境检查在消防管道施工前，需要对施工环境进行检查，检查消防系统的周围环境是否清洁卫生，周围环境是否存在安全隐患等。
施工工具与设备在进行消防系统施工前，还需要准备必要的施工工具和设备，例如消防泵、消防水箱、胶管、水带等消防设备和工具。
施工中的安全技术交底在进行消防管道施工时，进行安全技术交底是非常重要的，可以降低施工过程中的安全风险，提高施工效率及工作质量。
具体内容如下：对施工人员的培训施工之前，应该对所有参与施工的人员进行培训，对施工人员进行现场安全技术交底，包括施工的环境、具体工作流程、技术及安全规范等，同时应该对施工人员的消防技术进行培训，提高施工人员的安全意识和消防应急反应能力。
对消防设备的检查在进行消防管道施工前，需要对相关消防设备进行检查，确保消防系统能够正常使用。
包括消防水泵、消防水箱、消防水管、水带等消防设备以及设备是否能够正常运转。
施工过程中的安全措施在消防管道施工过程中，要严格按照消防安全规范进行施工，同时根据施工环境和施工工艺选择相应的安全措施，例如安全防护、消防应急演练等。
在施工过程中，工程师应该全程监督，进行事前检查、事中检查和事后检查，确保安全措施的有效性和可行性。
施工质量的控制在消防管道施工过程中，应该严格控制施工质量，包括管道材质、产品标准、工艺流程、验收标准等。
消防管道_安全技术交底模板
一、交底目的为确保消防管道施工安全，提高施工质量，明确施工过程中的安全注意事项，特进行安全技术交底。
二、施工人员1. 施工单位全体施工人员。
2. 监理单位、设计单位相关人员。
三、施工内容1. 消防管道的安装、调试、验收。
2. 支架的制作、安装。
3. 管道及配件的加工、连接。
4. 消防器材的安装。
四、安全技术要求1. 安全管理1.1 施工人员必须遵守国家有关安全生产的法律、法规和标准。
1.2 进入施工现场必须佩戴安全帽，系好安全带，穿防滑鞋。
1.3 施工现场严禁吸烟、酒后作业。
1.4 施工过程中，必须严格遵守操作规程，确保施工安全。
2. 施工准备2.1 施工前，施工人员应熟悉施工图纸，了解工程概况、施工方法、技术要求和安全注意事项。
2.2 施工现场应设置明显的安全警示标志，确保施工安全。
2.3 施工所需材料、设备应齐全，符合质量要求。
3. 施工过程3.1 支架制作、安装3.1.1 支架材料进场后，应进行检查，确保无裂纹、变形等缺陷。
3.1.2 支架焊接应严格按照焊接规范进行，确保焊接质量。
3.1.3 支架安装应牢固、平稳，符合设计要求。
3.2 管道及配件加工、连接3.2.1 管道及配件加工应严格按照施工图纸和工艺要求进行，确保加工精度。
3.2.2 管道连接应采用合适的连接方式，确保连接牢固、密封。
3.2.3 管道安装应保持水平、垂直，符合设计要求。
3.3 消防器材安装3.3.1 消防器材安装前，应检查其质量，确保符合要求。
3.3.2 消防器材安装应牢固、可靠，确保其正常使用。
4. 安全注意事项4.1 施工过程中，应加强现场安全管理，防止发生安全事故。
4.2 施工人员应严格遵守操作规程，确保施工安全。
4.3 施工现场应设置消防设施，确保火灾发生时能够及时扑救。
4.4 施工过程中，应密切关注施工现场的气象变化，确保施工安全。
五、验收标准1. 施工完毕后，应按照设计要求和施工规范进行验收。
2. 验收合格后，方可投入使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、施工条件：
2.1结构施工完毕，现场已清理干净。
2.2安装所需要的基准线已标明，如吊顶标高、地面标高、内隔墙位置线等。
2.3设备基础经检验符合设计要求，达到安装条件。
2.4安装管道所需要的操作架应由专业人员搭设完毕。
2.5检查管道支架、预留孔洞的位置、尺寸是否正确。
4.5消防箱和消火栓的安装
4.5.1室内消火栓安装，其位置应符合设计要求。未经设计同意，不得擅自改动。
4.5.2对消火栓箱的安装要求同卫生洁具安装的要求，要求做到稳、准、牢。同时在箱体具体安装过程中，应根据消火栓箱的布置，选择合适开启方向门的箱体。
4.5.3消火栓箱附件安装前，对箱体表面和消防箱门玻璃要逐个擦拭干净，麻织带和水枪按照设计或标准图集要求堆放好。
4.2.3管道进行预制前，需对管口的平整度进行检查，平整度须符合规范要求。镀锌钢管的切割应采用砂轮切割机切断，管道断口应平整、无毛刺等缺陷，并用角向砂轮打磨光洁。
喷淋管道连接不宜采用补心，应采用异径管箍，弯头上不得用补心，应采用异径弯头。
4.2.4喷淋主管安装时确保成一直线主管的同心度，随时对管路进行校直，确保直线。支管的安装在主管试压合格后进行，喷淋系统水平管要有0.002坡度坡向放水点。
d.管道组对、卡箍的衬垫检查与润滑：管道在组对安装前，应检查使用的卡箍衬垫的型号、规格必须符合设计和产品要求；卡箍的衬垫安装时，应在衬垫的凸缘和外侧涂抹薄层润滑剂，再将衬垫套在一侧管道上，保证衬垫不伸出管端，待另一侧管道对口到位后，将衬垫安装到位，衬垫不应延伸到任何一个槽中。
交底人签字：
日期：
接受人（全员）签字：
4.1.4喷淋管道的干管、立管均应加防晃固定支架，干管或分层干管可设在直管段中间，距立管及末端不宜超过12m；单杆吊架长度小于150mm时，可不加防晃固定支架。当管径大于等于DN50时，每段管道至少应设置一个防晃支架.当管道改变方向时应加置一个防晃支架。防晃固定支架应能承受管道、零件、阀门及管内水的总重量和50%水平方向推动力而不损坏或产生永久变形。立管要设两个方向的防晃固定支架。
3.5要安排合理的施工顺序，避免工种交叉作业的干扰影响施工。
3.6主要设备、器具应有安装使用说明书，严格按照使用说明正确操作使用。
3.7材料要求：各类工程材料必须检验合格，不得使用国家限制使用和淘汰落后的建材产品。型钢等辅材需总包验收合格后方可投入使用。
四、施工流程
4.1支架安装
4.1.1本工程管线复杂，管路需与各专业协商一致后，现场调整，所有支架应根据现场情况预制，保证楼层净空
交底人签字：
日期：
接受人（全员）签字：
施工单位：中国建筑一局（集团）有限公司
注：本交底一式三份，班组、交底人、资料保管员各一份。
工程名称
中兴通讯科技研发大楼
分部分项工程
消防水工程
工种
管道工
4.3.2支管安装时先对管段进行编号，统一下料、统一套丝、统一安装，对先施工的最靠近主管的同一编号管段的三通口进行拉线，对有偏差的三通口的管段进行调整，偏差太大者，管道重新下料，以确保每一个喷淋头均在一直线上。然后再进行下一编号的管段及连接件的安装，要求同前。同时管道的支吊架的安装也做到纵向、横向成线。
c.填料采用白厚漆麻丝或生料带，螺纹一次拧紧，不得回拧，并留有螺纹2-3圈。
d.管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。
4.4.2机械沟槽式刚性接口管道安装
消防系统管道大于等于DN100采用镀锌钢管沟槽式管配件连接。
a.施工顺序：管材经检验合格后，先做好管道镀锌加工检验，然后按照管道的预制加工单线图，进行管道的下料、压槽预制；同时按管道的坐标、标高、走向，进行管道的支（吊）架预制加工、安装；待已加工预制的管道检验合格后，即可投入管道安装。
三、安装准备
3.1认真熟悉图纸，根据施工方案、技术、安全交底纸，查看各种管道的坐标、标高是否有交叉或排列位置不当，及时与设计人员研究解决，办好洽商手续。
3.3检查预埋和预留洞是否准确。
3.4检查管材、管件、阀门、设备及组件等是否符合设计要求和质量标准。
4.5.4室内消火栓。其栓口应朝外，且不应与门框相碰。以栓阀的坐标、标高定位甩口，核定后在稳固消火栓箱，阀门中心距地面为1.1米，距箱侧面为140毫米，距箱后内表面为100毫米。
4.5.5消火栓水龙带与快速接头连接，应用专门夹头，并根据箱内构造将水龙带挂在箱内的挂钩或水龙带盘上。
4.5.6消火栓必须密封严实，不得有渗漏，且开启容易。
1.4高处作业必须戴好安全帽、系安全带、穿防滑鞋、衣着灵便。
1.5在作业中如发现有安全隐患时，必须及时解决，危及人身安全时，必须停止作业。
1.6各特种作业项目必须由本专业特种作业人员操作，严禁持假证上岗或跳岗作业。施工必须按操作规程及相关要求作业，特种作业人员证件必须交复印件到项目安全部备案。
1.7遇有恶劣天气（如台风瀑雨及国家规定中高温天气等）等不具备施工条件情况时，应立即停止施工。
施工单位：中国建筑一局（集团）有限公司
注：本交底一式三份，班组、交底人、资料保管员各一份。
工程名称
中兴通讯科技研发大楼
分部分项工程
消防水工程
工种
管道工
e.管道的卡箍外壳安装：管道及管件在组对安装前，也应检查使用的卡箍外壳的型号、规格必须符合设计和产品要求；卡箍外壳安装时应先拆下卡箍外壳上其中一端的一只螺栓，然后套在管道上衬垫的外面，移动卡箍外壳，使卡箍外壳的两条筋与沟槽吻合，再插入螺栓定位，待检查管道安装的同心度或管道的三通、弯头与阀类安装、开启方向均符合设计施工图要求时，方可轮流、均匀地上紧两侧螺栓，确保管道的卡箍外壳两条筋与管道沟槽均匀、紧密接触，从而保证其管道卡箍接口的密封性、刚度与强度达到设计和产品技术要求。
4.2.5管道穿墙或楼板时应加设套管，管道与套管间的间隙应填塞柔性不燃材料。
4.3喷淋支管安装
4.3.1确保喷淋管路安装的美观，管子的直度及同心度、套丝质量需达到要求，配件端正无偏丝现象。不合格管件严禁使用，属于管件内螺纹质量问题，要重新更换，属于管道组装紧固未到位的，要进行重新处理，保证喷头立支管时不致有歪斜或喷头不在同一条直线上的现象。
工程名称
中兴通讯科技研发大楼
分部分项工程
消防水工程
工种
管道工
一、安全管理
1.1进入施工现场必须遵守安全操作规程和现场安全管理规定。
1.2必须经过三级安全教育，经考核方可上岗作业。
1.3进入施工现场必须戴好安全帽，扣好帽带，正确使用劳保用品，严禁穿拖鞋、赤脚等进入施工现场。严禁酒后作业等违章违规操作。
b.管道的沟槽加工：利用电动机械压槽机加工，管道压槽预制时，应根据管道口径大小配置（调正）相应的压槽摸具，同时调正好管道滚动托架的高度，保持被加工管道的水平，并与电动机械压槽机中心对直，保证管道加工时旋转平稳，确保沟槽加工质量。
c.管端检查：管道的沟槽压制加工后，应严格检查沟槽加工的深度与宽度必须符合要求，管端与沟槽外部必须无划痕、凸起或滚轮的印记等缺陷，保证管道的密封性能；同时应对管道内壁其沟槽挤压加工部位，涂刷防锈漆加以保护。
4.3.3为防止管道正常运转时晃动，妨碍喷头喷水效果，固定的支吊架需满足：
4.3.4吊架与喷头的距离应不小于300mm，距末端喷头的距离不大于750mm。
4.3.5吊架应设置于相邻喷头间的管段，相邻喷头间距不大于3.6m时，可装设一个；小于1.8m时，可隔段设置。
4.4管道及管件连接
4.4.1镀锌钢管丝扣连接
4.6.7水幕喷洒头安装有应注意朝向被保护对象，在同一配水支管上应安装相同口径的水幕喷头。
4.6.8喷洒管道的固定支架安装需满足4.1部分要求。
4.7消防水泵安装
4.7.1水泵的规格型号应符合设计要求。
4.7.2水泵配管安装应在水泵定位找平、找正、稳固后进行。水泵设备不得承受管道的重量。
4.7.3配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致，配管排列整齐。
f.管道卡箍式机械三（四通）通安装：在管道安装到位后，根据施工图设置的坐标位置现场定位，并采用专用配套的电动机械钻孔机钻孔（选用专用配套钻头），其孔径应比机械三（四）通的定向器安装环稍大一点；机械三（四）通安装时，应检查其产品规格、尺寸是否符合产品设计要求，安装定向器与安装环时，应确保与开孔口对准，安装定位后，应均匀带紧两恻螺栓，使机械三（四）通与管道紧密、均匀地结合，保证机械三（四）通的接口部位的严密性、刚度与强度。
消防系统管道小于DN100采用镀锌钢管，丝扣连接。
a.管道安装时丝口应光滑、完整无断丝，丝口填料采用四氟乙烯生料带或白漆麻丝，管道一次装紧，丝口外露部分应涂刷防锈漆加以保护，丝口填料不得进入管道。
b.管道螺纹连接采用电动套丝机进行加工，加工次数为1～3次不等，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。
4.5.7消火栓箱体安装在轻质隔墙上，应有加固措施。
4.5.8消火栓配件安装应在交工前进行。消防水龙带每根长度不大于25m，应拆好放在挂架上或双头外卷卷实、盘紧放在箱内。消防水枪要竖放在箱体内侧，自救式水枪和软管应放在挂卡上或放在箱底部。消防水龙带与水枪、快速接头的连接使用卡箍时，在里侧加一道铅丝。设有电控按钮时，应注意与电气专业配合施工。
公称直径（mm）
DN25
DN32
DN40
DN50
DN65
DN80
DN100
DN150
管道最大间距（m）
3.5
4.0
4.5
5.0
6.0
6.0
6.5
8.0
4.1.3喷淋系统管道支吊架与喷嘴间距不宜小于300mm，圆钢吊架可小到70mm，与末端喷嘴间距不宜大于750mm，配水支管上每一直管段相邻两喷嘴间至少设置一只支吊架。
