NetApp FAS存储系统介绍
合集下载
NetApp FAS产品线简介
FAS2554A
4
FAS2552 和 FAS2554 HA 配置
系统背面图
FAS2552 2U 机箱 HA 配置
2U
FAS2554
4U 机箱 HA 配置
4U
5
FAS2552 和 FAS2554 控制器 I/O
控制台端口 管理端口
e0a LNK LNK
e0c 0c
e0d 0d
e0e 0e e0f
0f
A
LNK LNK LNK LNK
NV
0b
0a
SSN
MAC
e0b
B
DC
AC
USB 端口
GbE
1
SAS
UTA2 专用管理端口
x2
2
2
4 个统一目标适配器 (UTA2) 端口
– 10 GbE 以太网 – 16 Gb/秒 FC 或 8 Gb/秒 FC
1 个 GbE 管理端口
1 个专用管理端口
1 个 USB 端口（已禁用） 1 个控制台端口
2 个 GbE 端口 2 个 SAS 端口
6
FAS2520A 详细信息
HA 对
2U 外形规格 36 GB 内存
– 32 GB 物理内存 + 4 GB NVMEM
4 个运行频率为 1.73 GHz 的 64 位 内核
– 每个控制器 1 个双核处理器 FAS2520A
提供低成本 10G Base-T 端口
FAS2552A
4 个运行频 个双核处理器
利用板载统一目标适配器 (UTA2) * 确保 I/O 灵活性
– 能够配置以太网或 FC
支持 NFS、CIFS、iSCSI、FC 和 FCoE GbE 管理端口 利用 System Setup 加快安装速度 新挡板
NetApp FAS存储系统快速参考
可以将同一数据发布到所有地点。通过自动更新这些数据，并支持对镜像数据的本地访问方式， SnapMirror 可以大大提高员工的工作效率。 NetApp SnapMirror 可以方便地部署到任何具有足够的带宽来处理数据传输的网络基础设施中。它能 够支持多种传输方式（FC 和 IP），这一点确保可以更好地利用现有设备，并且还因能够实现路径间 的容错而提高了可用性。 SnapMirror 允许客户选择适当的同步级别（同步、半同步和异步），从而实现了较高的灾难恢复保 护级别。例如，如果选择“同步”选项的话，远程站点的复制数据将始终是最新的，并能在发生故障 后随时提供。这一方式简化了灾难恢复过程，降低了系统宕机时间。而“半同步”允许客户根据站点
二、背景知识介绍；SAN，NAS 和 iSCSI
（有经验的读者请跳过此部分）
FC SAN系统网络环境拓扑图
企业局域网络 Enterprise LAN
FC SAN (Storage Are Network)光纤存储局域网络是 允许存储设备和服务器之间建 立直接的 FC 光纤连接，通过 这种连接实现只受光纤线路长 度限制的集中式存储。SAN 可 以被看作是存储总线概念 和 DAS （Direct Attached Storage）直连存储的一个扩 展，通过 FC 光纤通道，前端 的服务器象使用本地硬盘一样 使用后端的存储。 NAS (Network Attached Storage) 网络存储，简单的说， NAS 是通过 TCP/IP 以太网络连接的存储 设备。NAS 存储设备通过标准的网络拓扑结构（Ethernet）连接到一计算机上，而不象 FC SAN 那 样需要专用的光纤交换机，NAS 使用普通的以太网络交换机。在物理拓扑连接上，NAS 就像一台服 务器一样连接在以太网络中。前端服务器 NAS 就好像使用一个网络文件系统。NAS 所使用的协议是 基于文件的协议（CIFS, NFS 等），而 SAN 使用的是基于外设访问的协议( SCSI 的逻辑指令集)。 iSCSI 存储。在 IP 网络中传输块级数据---使得服务器可以通过 IP 网络连接 SCSI 设备， 并且像使用 本地的设备一样，这一技术是 将现在的 SCSI 存储协议，直 接集成在 IP 协议中，以使存储 和 网络 可以 无缝 的融 合。 当 然，这并不是指，可以在企业 IT 系统中，把存储网络和传统 的 LAN，物理上合并成一个网 络。 而是指在传统的存储结构 中，以 IP 协议替代光纤通道协 议，来构建结构上与 LAN 隔 离，而技术一与 LAN 一致的新 型系统---iSCSI 存储。

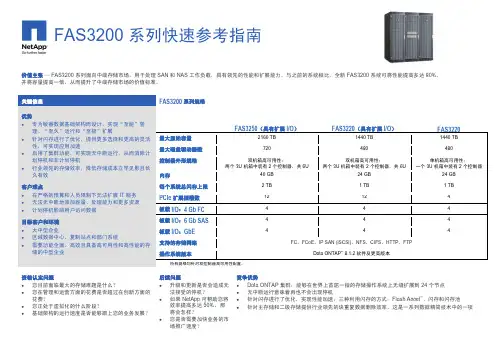

NetApp FAS3200存储快速参考指南
FAS3200 系列快速参考指南价值主张 — FAS3200 系列面向中端存储市场，用于处理 SAN 和 NAS 工作负载，具有领先的性能和扩展能力。
与之前的系统相比，全新 FAS3200 系统可将性能提高多达 80%， 并将容量提高一倍，从而提升了中端存储市场的价值标准。
关键信息FAS3200 系列规格 优势 • 专为敏睿数据基础架构而设计，实现“至能”管理、“至久”运行和“至极”扩展• 针对闪存进行了优化，提供更多选择和更高的灵活性，可实现应用加速• 启用了集群功能，可实现无中断运行，从而消除计划停机和非计划停机•行业领先的存储效率，降低存储成本立竿见影且长久有效客户难点 • 在严格的预算和人员限制下无法扩展 IT 服务 • 无法无中断地添加容量、处理能力和更多资源 •计划停机影响用户访问数据目标客户和环境 • 大中型企业• 区域数据中心、复制站点和部门系统•需要功能全面、高效且具备高可用性和高性能的存储的中型企业FAS3250（具有扩展 I/O ）FAS3220（具有扩展 I/O ）FAS3220最大原始容量 2160 TB 1440 TB 1440 TB 最大磁盘驱动器数 720480480控制器外形规格 双机箱高可用性；两个 3U 机箱中装有 2 个控制器，共 6U双机箱高可用性；两个 3U 机箱中装有 2 个控制器，共 6U单机箱高可用性； 一个 3U 机箱中装有 2 个控制器内存40 GB 24 GB 24 GB 每个系统总闪存上限 2 TB 1 TB 1 TB PCIe 扩展插槽数 12 12 4 板载 I/O ：4 Gb FC 4 4 4 板载 I/O ：6 Gb SAS 4 4 4 板载 I/O ：GbE 444支持的存储网络 FC 、FCoE 、IP SAN (iSCSI)、NFS 、CIFS 、HTTP 、FTP操作系统版本Data ONTAP ®8.1.2 软件及更高版本所有规格均针对双控制器高可用性配置。
NetApp FAS8000 系列参数
NetApp FAS8000 系列1概述利用业内唯一一款统一横向扩展存储架构，加快业务运营并提供卓越的 TCO。
NetApp® FAS8000 系列存储系统能够更快地适应不断变化的业务需求，同时满足正常运行时间、可扩展性和成本效益等核心IT 要求。
作为我们最强大的混合存储阵列，FAS8080 EX (PDF) 专为需要卓越性能（高达400 万次IOPS）、数PB 级扩展和领先闪存集成（包含纯闪存配置）的业务关键型工作负载而构建。
加快业务运营。
FAS8000 统一横向扩展系统利用全新的高性能多核架构和自我管理闪存加速功能，可提高吞吐量并降低延迟，从而为各种类型的SAN 和NAS 工作负载提供稳定一致的应用程序性能。
简化IT 运营。
简化的管理以及与云提供商的成熟集成功能，可以帮助您在数据中心和混合云中放心无忧地部署FAS8000。
借助无中断运行，无需安排计划内停机便可加快硬件维修、技术更新及其他更新，从而简化长期扩展并延长正常运行时间。
提供卓越的TCO。
经验证的存储效率以及比上一代产品高出 2 倍的性价比，有助于降低容量占用率并提高长期ROI。
FlexArray存储虚拟化软件支持您将现有阵列与FAS8000 相集成，从而提高整合率和业务价值。
•详细了解FAS8000 系列企业存储系统。
(PDF)•了解关于FAS8080 EX的更多信息，发现它对于您的业务关键型应用程序的新规模经济优势。
(PDF) •了解纯闪存FAS 配置如何实现领先的数据管理与亚毫秒级延迟的完美结合。
(PDF)2要点•利用翻倍的性能和接近70 PB 的扩展性加快处理SAN 和NAS 工作负载。
•利用FlexArray 提高资产以及现有存储（支持云）的回报。
•安装速度提高3 倍并且简化了应用程序集成。
•实现存储整合并且性价比翻倍。
•实现无中断运行以及99.999% 或更高的可用性。
3技术规格NetApp FAS8000 系列统一横向扩展存储技术规格。
NetApp_FAS
100TB 672 16GB 1GB 4 x 2.7GHz 18 - 44 - 16
56TB 672 12GB 512MB 4 x2.4GHz 18 - 42 - 16
84TB 336 8GB 1GB 4x2.8GH z 6 8 28 8 20
25TB 168 6GB 512MB 4x2.0Ghz 14 - 36 - 16
�
NetApp 主存储产品比较
NetApp 光纤网络存储 (FAS) 系统具有可靠,快 速和高度可扩展的特点.这些灵活的多协议设备 还能行使"统一引擎"功能,同时支持 Fibre Channel SAN,IP SAN (iSCSI) 以及网络连接存 储.
适用于大型企业的 NetApp FAS
规格 应用环境 双主动模式 (Active-Active) 最大原始容量 最大磁盘数 ECC 内存 NVRAM 处理器 PCI 扩展插槽数 最大配置 GbE 端 口数 最大配置 FC 端 口数 50TB 168 4GB 1GB 2x 2.8GHz 6 8 28 8 20 84 4GB 512MB 2 x 2.0GHz 6 - 32 - 16 FAS3020 FAS920 FAS270 FAS250 分布式企业: IP SAN,NAS 无 8TB 56 2GB 256MB 4 x 650MHz - 4 4 4 4 2TB 14 512MB 64MB 2 x 600MHz - 2 2 1 1 部门和分布式企业: FC SAN,IP SAN,NAS 有 12TB
规格 应用环境 双主动模式 (ActiveActive) 最大原始容量 最大磁盘数 ECC 内存 NVRAM 处理器 PCI 扩展插槽数 最大配置 GbE 端口数 最大配置 FC 端口数 FAS980 FAS960 FAS3050 FAS920 大型企业和技术计算:FC SAN,IP SAN,NAS 有
netapp FAS2500介绍
高 I/O 流量
– FAS2520 提供 4 个 10GBase-T 端 口 (10GbE)
– FAS255x 提供 4 个 UTA2 端口 （10GbE 和〔或〕4 Gb/8 Gb/16 Gb FC） – 任何其他入门级系统的灵活性都不 能与 FAS2500 系列相提并论
高 MBps 流量
NetApp 机密 — 仅供内部使用
16
最大限度地降低风险、 减少中断、支持增长
扩展简单易行 — 您可以从小规模入手， 然后逐渐扩展，同时还能够控制购置成本 无中断运行避免了停机和数据迁移 借助数据可移动性，可连接到云，并根据 需要移入和移出数据
NetApp 机密 — 仅供内部使用
17
从规模合适的解决方案入手
QoS 策略 = 1,000 次 IOPS
14
OnCommand System Manager
简单的配置和设备管理
– 信息板视图、图形化报告 – 简单易用的向导帮助您完成常见任务
支持强大的 Data ONTAP® 功能
– – – – 服务质量策略 存储效率、高可用性、复制、保留 虚拟化、集群 Flash Pool™
提高存储和服务效率 所有 NetApp® FAS 存储系统中均 附带
通过 10GBase-T 以太网或统一 FC、FCoE 和以太网 (UTA2) 端口提供新一代连接功能 内存增加了两倍，进一步增强了已处于行业领先地位的性能并支持更多闪存集成
提高 I/O 一致性并增强闪存加速功能
简化长期增长，同时消除停机
横向扩展支持范围扩大，可以扩展到 8 节点集群，原始容量总计超过 2.3 PB
备份、灾难恢复、开发/测试，等等
公共云服务提供商
– FAS2520 提供 4 个 10GBase-T 端 口 (10GbE)
– FAS255x 提供 4 个 UTA2 端口 （10GbE 和〔或〕4 Gb/8 Gb/16 Gb FC） – 任何其他入门级系统的灵活性都不 能与 FAS2500 系列相提并论
高 MBps 流量
NetApp 机密 — 仅供内部使用
16
最大限度地降低风险、 减少中断、支持增长
扩展简单易行 — 您可以从小规模入手， 然后逐渐扩展，同时还能够控制购置成本 无中断运行避免了停机和数据迁移 借助数据可移动性，可连接到云，并根据 需要移入和移出数据
NetApp 机密 — 仅供内部使用
17
从规模合适的解决方案入手
QoS 策略 = 1,000 次 IOPS
14
OnCommand System Manager
简单的配置和设备管理
– 信息板视图、图形化报告 – 简单易用的向导帮助您完成常见任务
支持强大的 Data ONTAP® 功能
– – – – 服务质量策略 存储效率、高可用性、复制、保留 虚拟化、集群 Flash Pool™
提高存储和服务效率 所有 NetApp® FAS 存储系统中均 附带
通过 10GBase-T 以太网或统一 FC、FCoE 和以太网 (UTA2) 端口提供新一代连接功能 内存增加了两倍，进一步增强了已处于行业领先地位的性能并支持更多闪存集成
提高 I/O 一致性并增强闪存加速功能
简化长期增长，同时消除停机
横向扩展支持范围扩大，可以扩展到 8 节点集群，原始容量总计超过 2.3 PB
备份、灾难恢复、开发/测试，等等
公共云服务提供商
NetApp FAS8200系列存储规格指南
*板载 UTA2 端口可以配置为 8 Gb/16 Gb FC 端口对、10GbE 端口对和（或）FCVI 端口（仅 MetroCluster™）。而且，SFP+ 模块 X6567-R6 支持将 GbE 端口用于光纤连接，X6568-R6 支持将 GbE 端口用于 RJ45 连接。 NetApp 机密。仅限 NetApp 员工及渠道合作伙伴使用，且均需遵守 NDA 规定。未经 NetApp 事先书面许可，不得向客户提供或擅自复制本文档。
FAS8200 系列规格（按 HA 对）
FAS8200
最大容量
4.8 PB
最大磁盘驱动器数
480
控制器外形规格
内存
最大板载 NVMe Flash Cache™ 容量 最大 NetApp Flash Pool™ 容量 NVRAM
3U 单机箱 HA（3U 机箱中装有 2 个控制器） 256 GB 4 TB 48 TB 16 GB
天然气以及媒体和娱乐行业的客户
更多信息来源 请使用 NetApp Field Portal 获取 FAS8200 系列销售工具和更多 资源：
• 产品规格 • 客户演示文稿 • 快速参考指南 (QRG) • 技术报告 • 常见问题解答 • 竞争信息 • 另外请访问 /cn 上的 FAS8200 页面了解更多
销售方向 • 大中型企业 • 数据中心整合 • 瞬息万变的虚拟化环境和云环境 • 多样化的业务应用：消息传送、数据库、主目录 • 文件服务和横向扩展 NAS • 主存储或二级存储 • 具有混合 HDD 存储容量和集群中有全闪存 FAS 节点的环境 • 可大规模扩展的 NAS 容器，特别适合 EDA、高新技术、石油
PCIe 扩展插槽数
4
板载 I/O：UTA2（8 Gb/16 Gb FC、GbE/10GbE 或 81
NetApp FAS8000系列存储介绍
Sandy Bridge chipset PCIe Gen 3 architecture NVRAM9 with persistent write cache
– Embedded NVRAM9, no slot impact
More memory, uses DDR3 technology Onboard ports include:
New architecture delivers 1.9x more performance – 64GB of memory: 60% increase – 16GB of NVRAM: 4x increase
Can help with large sequential writes
Increased flash support minimizes latency – 12TB of VST flash support: 3x increase New IO layout delivers greater flexibility
3
Introducing FAS8000
Three New Models
FAS8020 replaces FAS3220 FAS8040 replaces FAS3250 FAS8060 replaces FAS6220
No IOXM option
Single chassis configurations
Can help with large sequential writes
Increased flash support minimizes latency – 6TB of VST flash support: 3.75x increase
FAS8020
– Embedded NVRAM9, no slot impact
More memory, uses DDR3 technology Onboard ports include:
New architecture delivers 1.9x more performance – 64GB of memory: 60% increase – 16GB of NVRAM: 4x increase
Can help with large sequential writes
Increased flash support minimizes latency – 12TB of VST flash support: 3x increase New IO layout delivers greater flexibility
3
Introducing FAS8000
Three New Models
FAS8020 replaces FAS3220 FAS8040 replaces FAS3250 FAS8060 replaces FAS6220
No IOXM option
Single chassis configurations
Can help with large sequential writes
Increased flash support minimizes latency – 6TB of VST flash support: 3.75x increase
FAS8020
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可选Leabharlann 10FAS2240 与 FAS2040 比较
高可用性配置
FAS2040 高可用性配置
处理器内核
超线程 CPU 物理内存 板载 I/O I/O 扩展选择 10 GbE 或 8 Gb FC 最大磁盘轴数 管理 Data ONTAP® 支持
FAS2240 高可用性配置
4 个 64 位
4 个 32 位
Controller
3U
FAS/V3270AE* FAS/V3240AE*
Controller
Controller
All models are also available in stand-alone controller configurations
I/O Expansion Module (IOXM)
Data
Data
Data
Data
Data
Data
虚拟存储分区
虚拟存储分区
虚拟存储分区
优先级 1 优先级 2 优先级 3
FlexShare®
44
FAS2040控制器硬件图
Power Fault Controller A Controller B
* 2U chassis with 12 SAS disk * 4x GigE Ports * 2x 4Gb FC Ports * Internal SAS Lanes * Internal IB CFO * Built-in NVMEM System •Built-in Management Port •8Gb Memory
FAS2240
FAS2040
432 TB
144 个驱动器
240 个驱动器 512 GB 闪存
408 TB
136 个驱动器
Data Ontap 8.1操作系统，专业存储内核 简单统一的管理界面 FC 、SAS及sATA磁盘混插 4/8GB光纤通道，1/10Gb以太,64位CPU架构 FC SAN / iSCSI / NAS一体化存储 无缝的平滑升级扩展能力，无需数据迁移
0a, 0b
0c, 0d
e0a, e0b ACP
Serial Console
SAS
4Gb FC
GbE
14
FAS/V6200 HA System Configurations
FAS/V6210 HA
Controller
FAS/V6280 HA FAS/V6240 HA
Controller
6U
Controller
用户访问权限，存储云负载分区
云存储环境客户面对的挑战
MultiStore®
应用 A
Data
存储资源利用率低 应用间安全隔离 存储资源被某些应用过度占用
应用 B
Data
应用 C
Data
MultiStore 和 FlexShare
存储资源和网络接入逻辑分区 超过16,000 个实施案例 第三方数据安全认证 FlexShare 存储资源分配分级
I/O Expansion Module (IOXM)
All models are also available in stand-alone controller configurations
NetApp FAS存储系统介绍
1
NetApp® 统一存储架构
企业存储产品线
统一存储架构 FC-SAN, iSCSI, NAS 可灵活扩充的性能与容量 Data ONTAP® 提供单一的应用接口
FAS/V3270 FAS/V6280 FAS/V6240 FAS/V6210
4,320 TB
4 个 64 位
12 GB * 8 个 GbE 4 个 6 Gb SAS 单插槽，两种选择
144 8.1
240 7.3.5 及更高版本、 8.0.1 及更高版本、8.1
* NVMEM 需要使用部分物理内存
12
FAS/V3200 HA System Configurations
FAS/V3270A FAS/V3240A FAS/V3210A
8 GB * 4 个 4 Gb FC 8 个 GbE 2 个 3 Gb SAS
12 GB *
8 个 GbE 4 个 6 Gb SAS
136 BMC 7.3.2 及更高版本、 8.0.x、8.1.x
144 服务处理器 (SP) 8.1
* NVMEM 需要使用部分物理内存
11
FAS2240 与 FAS3210 比较
FC 0a,0b
Head 1
SAS port
Control port
Mgmt port
GbE 0a,0b,0c,0d
5
FAS2240-2 正面图
6
FAS2240-2 背面图
7
FAS2240-4 正面图
8
FAS2240-4 背面图
处理器控制器模块
电源/风扇模块
9
FAS2240 I/O 连接
带有夹层卡选项
* AE HA configurations provide more expansion flexibility
13
FAS/V3200 Controller
Onboard Port Highlights
Controller HA e0M / SP Interconnect
c0b, c0a
Management PCIe v2.0 Slots 1 and 2
1,440 个驱动器 16 TB 闪存
FAS/V3240
新增！ 重新定价！
4,320 TB
1,440 个驱动器 6 TB 闪存
FAS/V3210
2,880 TB 1,800 TB 720 TB
600 个驱动器 1 TB 闪存 960 个驱动器 2 TB 闪存
3,600 TB
1,200 个驱动器 3 TB 闪存
中型企业 远程/分支办公室
企业数据中心
2
Secure Multi-Tenancy架构
传统数据中心架构
Core Apps VMware VMware VMware
Secure Multi-tenancy 安全多租赁架构
HR Apps
BU Apps
HR
BU
APP
HR
BU
APP
NetApp云存储安全功能选项
高可用性配置
FAS2240 高可用性配置
处理器内核
物理内存 板载 I/O I/O 扩展 闪存 V 系列支持 MetroCluster™ 支持 最大磁盘轴数 Data ONTAP® 支持
FAS3210 高可用性配置
4 个 64 位
8 GB 4 个 GbE 4 个 6 Gb SAS 4 个 4 Gb FC 双插槽，多种选择
