SM6环网柜技术参数样本
合资环网柜(红苏电气HSM6-12全绝缘全密封SF6充气柜)

5.3.1 电缆头采用优质硅橡胶原料,经高温硫化工艺(HTV)制成,电缆头憎水 性能强,具有防老化、防紫外线的能力,性能柔软,具有高抗撕裂的特性、电 气绝缘性能良好。 5.3.2 电缆采用可触摸全密封 T 型电缆头螺栓逐级紧固连接,电缆无相互交叉 现象。 5.3.3 电缆头安装位置距离底板不得小于 500mm。 5.4 接地 5.4.1 环网柜的箱体设专用铜接地导体,接地导体上需设有与接地网相连的固 定连接端子,其数量不少于两个,并有明显的接地标志。接地端子所用螺栓为 直径不得小于 M12 的镀锌螺栓,在通过短路电流,接地铜排的截面应满足电流 密度不大于 200A/mm2,截面不小于 100mm2。 5.4.2 环网柜的所有非带电金属裸露部分均可靠接地,门和在正常运行条件下 抽出部分的接地保证在打开或隔离位置时,仍可靠接地。 5.4.3 与接地回路相连的部分包括:环网柜外壳,气箱体本体,高压金属屏蔽 和电缆接地导体。 6 附属设备技术参数及要求
污秽等级:
3级
空气相对湿度: 日平均相对湿度不大于 95%(25℃)
月平均相对湿度不大于 90%(25℃)
防护等级:
外箱体
IP33
开关箱本体 IP67
地震裂度:
8度 水平加速度不大于 0.3m/S2 垂直加速度不大于 0.15m/S2
安装地点倾斜度: <3°
外绝缘防护等级: Ⅳ级
4、 技术参数
4.1 负荷开关主要技术参数
500/5,准确等级 0.5/10P。
5.1.14 真空开关、负荷开关能够实现手动操作功能,预留配网自动化接口及 RTU 安装空间。 5.1.15 所有安装与运行操作工作均在箱体正面进行,使安装和运行维护工作十 分方便简单。 5.2 环网开关本体的结构特点 5.2.1 采用新型环网开关单元,主回路开关采用多回路共箱式结构、所有电气 主回路均封装在一个不锈钢箱体内,采用 SF6 气体绝缘。 5.2.2 具有体积小、结构紧凑、功能强、回路方案多,安装简便,操作方便, 免维护的特点。 5.2.3 SF6 气箱不锈钢厚度≥3.0mm,气箱体密封性好,年泄露率小于 0.025%, 可保证 20 年不加气。 5.2.4 开关与闸刀配备联动闭锁装置,充分满足“五防”要求。 5.2.5 箱体上应装有 SF6 气体压力计和充气阀,可随时检查气体压力,并预留 低气压报警装置,通过 FTU 可远传到控制中心。 5.2.6 组合方式灵活,断路器单元,负荷开关单元、无开关直通单元,内部分 段单元等可在一个气箱内任意组合。 5.2.7 负荷开关采用 SF6 气体绝缘和压气式灭弧装置。 5.2.8 真空开关为内置于 SF6 绝缘气体内的真空灭弧开关。 5.2.9 真空开关保护配置微机型保护装置:具备过流、速断保护功能。能灵敏的检测 故障和切除故障线路,具备测量功能,故障记录功能,应予留有 RS-232 接口, 具有多种 I-T 特性曲线供用户根据需要进行保护的整定。 5.3 硅橡胶电缆头
环保型气体绝缘环网柜

1、随着全球气温的升高,温室效应气体越来越受到重视, 作为电力开关柜中大量使用的SF6气体将被限制使用, 因此开发新型的气体绝缘柜越来越重要,N2气作为一种 方向将在电力设备中使用。而且N2气在全寿命周期内对 环境影响最小。
SafeRing Air N2气全绝缘环网柜 二 环保型环网柜结构设计
CF
CV
CCC
CCV
CCF
CCFF
CCVV
HSLM6-12(HB) SafeRing Air N2气全绝缘环网柜
四 环保型环网柜单元与组合方式
侧出方案连接
完全的模块化设计方案可 以和所有的功能单元合并 使用
可以是左,右或是双向 带电指示单元可用
HSLM6-12(HB) SafeRing Air N2气全绝缘环网柜
12kV
2018
SafeRing Air N2气全绝缘环网柜
二 环保型环网柜结构设计
C:负荷开关单元 V: 真空断路器单元
F:负荷开关-熔断器组合电器单元
D/De:母线提升/带接地开关单元 SL: 母线分段开关模块单元(负荷开关) SV:母线分段开关模块单元(真空开关) M:计量柜单元 PT:电压互感器柜单元
真空断路器/负荷开关
真空室灭弧室灭弧 630系列套管 N2气绝缘 3mm 304不锈钢 单独气室宽度仅430mm 三工位双簧操动机构 气箱体 IP67 开关柜 IP4X
HSLM6-12(HB) SafeRing Air N2气全绝 缘环网柜
二 环保型环网柜结构设计
断路器本体和三工位隔离开关
四 环保型环网柜单元与组合方式
可扩展连接
•最小的扩展空间需求 •可选择预扩展连接 •绝缘堵头 •左右两侧扩展 •独立的模块 •达到额定电流
高压环网柜技术规格书

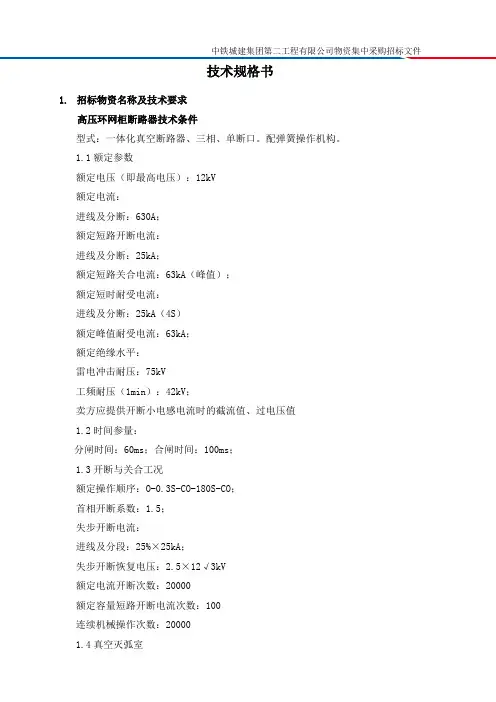

中铁城建集团第二工程有限公司物资集中采购招标文件技术规格书1.招标物资名称及技术要求高压环网柜断路器技术条件型式:一体化真空断路器、三相、单断口。
配弹簧操作机构。
1.1额定参数额定电压(即最高电压):12kV额定电流:进线及分断:630A;额定短路开断电流:进线及分断:25kA;额定短路关合电流:63kA(峰值);额定短时耐受电流:进线及分断:25kA(4S)额定峰值耐受电流:63kA;额定绝缘水平:雷电冲击耐压:75kV工频耐压(1min):42kV;卖方应提供开断小电感电流时的截流值、过电压值1.2时间参量:分闸时间:60ms;合闸时间:100ms;1.3开断与关合工况额定操作顺序:O-0.3S-CO-180S-CO;首相开断系数:1.5;失步开断电流:进线及分段:25%×25kA;失步开断恢复电压:2.5×12√3kV额定电流开断次数:20000额定容量短路开断电流次数:100连续机械操作次数:200001.4真空灭弧室中铁城建集团第二工程有限公司物资集中采购招标文件允许储存期:20年允许储存期内真空度:不低于6.6×10-2Pa出厂时真空度:不得大于1.32×10-5Pa动、静触头允许磨损厚度:2.5mm1.5操动机构断路器应采用由电动机储能的弹簧操动机构,电源采用交直流两用220。
失去电源时,可以手动储能。
应提供机械手动合分闸装置,以便在失去控制电源时操作断路器。
该手动装置应有防误动措施。
所有控制设备,包括合分闸线圈,应采用正常工作电压为220的直流系统。
其操作电压范围:合闸线圈80%~110%分闸线圈65%~110%跳闸线圈不应动作的电压≤30%断路器应安装能显示断路器操作次数的计数器。
该计数器与操作回路应无电气联系,且不影响断路器的合分闸操作。
操动机构应有防跳跃装置。
2.投标人应提供的技术资料合格证、产品质量检验证书。
3.合同交货计划合同交货期参考《物资需求一览表》,详细交货计划和具体供货时间由买方签约时提供。

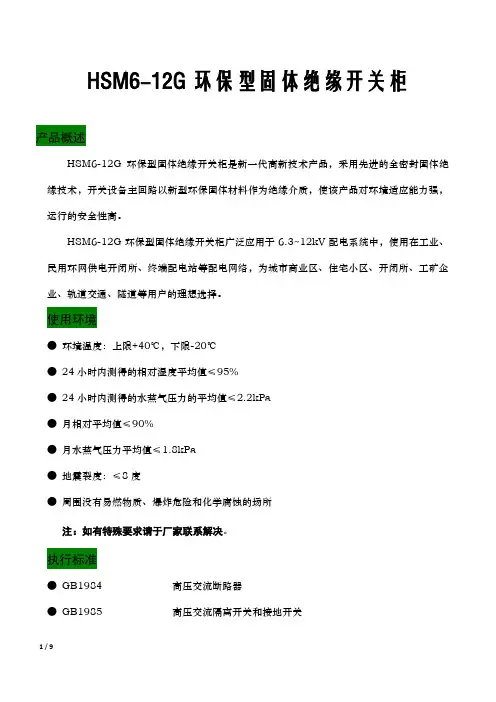

环保型固体绝缘环网柜——HSM6-12G

HSM6-12G环保型固体绝缘开关柜产品概述HSM6-12G环保型固体绝缘开关柜是新一代高新技术产品,采用先进的全密封固体绝缘技术,开关设备主回路以新型环保固体材料作为绝缘介质,使该产品对环境适应能力强,运行的安全性高。
HSM6-12G环保型固体绝缘开关柜广泛应用于6.3~12kV配电系统中,使用在工业、民用环网供电开闭所、终端配电站等配电网络,为城市商业区、住宅小区、开闭所、工矿企业、轨道交通、隧道等用户的理想选择。
使用环境●环境温度:上限+40℃,下限-20℃●24小时内测得的相对湿度平均值≤95%●24小时内测得的水蒸气压力的平均值≤2.2kPa●月相对平均值≤90%●月水蒸气压力平均值≤1.8kPa●地震裂度:≤8度●周围没有易燃物质、爆炸危险和化学腐蚀的场所注:如有特殊要求请于厂家联系解决。
执行标准●GB1984 高压交流断路器●GB1985 高压交流隔离开关和接地开关●GB11022 高压开关设备和控制设备标准的共用技术要求●GB3804 3.6kV-40.5kV高压交流负荷开关●GB16926 高压交流负荷开关-熔断器组合电器●GB3906 3.6kV-40.5kV交流金属封闭开关设备和控制设备●IEC62271-200 1kV-52kV交流金属封闭开关设备和控制设备●DL/T 402 高压交流断路器订货技术条件●DL/T 404 3.6kV-40.5kV交流金属封闭开关设备和控制设备●DL/T 486 高压交流隔离开关和接地开关●Q/GDW 730 12kV固体绝缘环网柜技术条件产品特点环保●采用新型、可回收利用的环氧树脂,不会对环境造成污染影响。
●开关柜小型化,最大程度上减少材料的使用,降低能耗,符合国家的能源政策导向。
●完全取消SF6气体,没有泄漏隐患,不必使用后进行二次回收,更不会加剧温室气体效应,符合环保要求。
全密封、全绝缘的固体绝缘结构●开关设备主回路采用APG自动压力凝胶工艺、应力缓冲技术将导电回路完全固封,实现全密封、全绝缘。

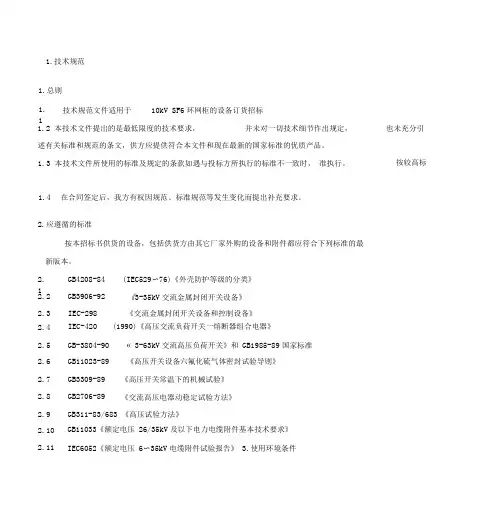

10kVSF6环网柜技术规范书

IEC-420(1990)《高压交流负荷开关一熔断器组合电器》GB11033《额定电压 26/35kV 及以下电力电缆附件基本技术要求》 IEC6052《额定电压 6〜35kV 电缆附件试验报告》 3.使用环境条件1.技术规范1.总则1.1技术规范文件适用于 10kV SF6环网柜的设备订货招标 1.2 本技术文件提出的是最低限度的技术要求, 并未对一切技术细节作出规定,述有关标准和规范的条文,供方应提供符合本文件和现在最新的国家标准的优质产品。
也未充分引1.3 本技术文件所使用的标准及规定的条款如遇与投标方所执行的标准不一致时, 准执行。
按较高标1.4 在合同签定后,我方有权因规范、标准规范等发生变化而提出补充要求。
2.应遵循的标准按本招标书供货的设备,包括供货方由其它厂家外购的设备和附件都应符合下列标准的最 新版本。
2.1 GB4208-84 2.2 GB3906-92 (IEC529〜76)《外壳防护等级的分类》《3-35kV 交流金属封闭开关设备》2.3IEC-298 《交流金属封闭开关设备和控制设备》 2.4 2.5 GB-3804-90 « 3-63kV 交流高压负荷开关》和 GB1985-89国家标准2.6 GB11023-89 《高压开关设备六氟化硫气体密封试验导则》 2.7 GB3309-89 《高压开关常温下的机械试验》 2.8 GB2706-89《交流高压电器动稳定试验方法》2.9GB311-83/683 《高压试验方法》2.10 2.113.2 环境温度: -40 C 〜40 C 3.3 最大日温差 :25C 3.4 海拔咼度: <1000m3.5 抗震能力: 地震强度不超过8级3.1使用场所:户外4.15 20 摄度SF6 相压 <=0.2BAR 4.16防内燃弧耐受较:20KA/1S5. 断路器主要技穆数5.2 额:12kV 5.3 额频:50Hz3.6 相湿度:< 95%(日平均值< 90%(月平均值3.7 安装地点无火灾、爆炸危险、化学腐蚀及剧振动4.负开关主要技樓数 4.1 母1流:630A 4.2 额电 12kV 4.3 额率:50Hz4.4定流:源进出)线元 630A ;4.5 流(有效值:> 20kA , 3S 或 25KA , 1S ;200A ;4.6稳定短路关合电(峰值:> 50kA 或63KA ;4.7 一分工耐进有效值:42kV (相间地);48kV (断口间 4.8 冲耐压峰值:95kV (相间地);110kV (断口间4.916A4.10切缆流能力:> 31.5A 4.11额荷电开断次数200次4.12机械寿命:> 2000次4.13 额 转开断流:1750A4.14外缘IV5.1 母630A5.4定电:源进出)单:630A ;配变压出线元 200A ;5.5 定(有效值:> 20kA , 3S 或25KA , 1S ;5.6 断路器短路开断毓:20kA或25KA ;5.7稳定短路关合流(峰值:>50kA或63KA ;5.8一分工耐压有效值:42kV (相间对);48kV (断口间5.9冲耐压峰值:95kV (相间对);110kV (断口间5.10机械寿命:>2000次中。
环网柜规范书

环⽹柜规范书呼和浩特2010年危⽹改造⼯程电科院配电⼯程两进两出环⽹柜技术规范书呼和浩特供电局设计室2010年8⽉⼀、总则1.1、本规范适⽤于呼和浩特电科院10KV两进两出环⽹柜。
1.2 供⽅须执⾏现⾏国家标准和⾏业标准。
应遵循的主要现⾏标准如下。
本技术规范出版时,所⽰版本均为有效。
所有标准都会被修订,供需双⽅应探讨使⽤下列标准最新版本的可能性。
有⽭盾时,按现⾏的技术要求较⾼的标准执⾏。
GB311.1-1997 《⾼压输变电设备的绝缘配合》GB11022-1999 《⾼压开关设备和控制设备标准的共⽤技术要求》GB3804-1990 《 3 ~ 63kV 交流负荷开关》DL/T725—2000 《电⼒⽤电流互感器订货技术条件》DL/T726—2000 《电⼒⽤电压互感器订货技术条件》DL/T725-2000《电⼒⽤电流互感器订货技术条件》GB1208-2006 《电流互感器》JJG313--1994 《测量⽤电流互感器》⼆.基本要求2.1 ⽤途要求:本技术条件所指的10KV环⽹柜由进线隔离柜、进线断路器柜、计量柜、母联柜、母联隔离柜、PT避雷器柜及出线柜组成,适⽤于市区居民区,繁华街道电缆终端,放置于绿地或道路等靠近符合处,户外地⾯上安装,少维护,外形尺⼨较⼩,美观⼤⽅。
2.2 规格型号及数量:两进两出带开关带计量带保护2.3 数量:1台三.使⽤条件:3.1电⽹运⾏条件:3.1.1额定电压:10KV3.1.2最⾼电压:12KV3.1.3额定频率:50HZ3.2使⽤环境:3.2.1海拔⾼度:1100⽶。
3.2.2环境温度:-40-+40度3.2.3⽇平均相对湿度:95%.3.2.4⽉平均相对湿度:90%.3.2.5⽇温差<=25度.3.2.6 安装现场地震列度:8度3.2.7最⼤风速:30m/S3.2.8 污秽等级:E级四.各部分配置明细表及供货范围:环⽹柜本体技术参数10KV技术要求五.环⽹柜主要技术条件:环⽹柜的设计使⽤年限为30年,外形尺⼨根据接线⽅式,由⽣产⼚家提供。
环网柜的说明书

一、概述HXGN□- 12箱型固定式金属封闭开关柜(简称环网柜)适用于交流50HZ,10KV的网络作为开断负荷和短路及关合短路电流用。
本环网柜配用手动、电动弹簧机构来操作负荷开关,接地开关和隔离开关配用手动操作机构。
二、型号含义三、使用环境条件1、环境温度上限+40℃,下限-25℃2、海拔高度不起过10000m3、空气相对湿度日平均值不大于95%,月平均值不大90%;水蒸气日平均值不大于月平均值不大于4、周围空气不受腐蚀或可燃气体、水蒸气等明显污染5、无经常性的剧烈振动四、技术参数序号名称单位数据1额定电压/最高工作电压KV10/12 2额定电流A6303主母线电流进线柜A630出线柜1254额定短时耐受电流KA20 5额定短路持续时间S4 6额定峰值耐受电流KA50 7额定短路关合电流KA50 8额定有功负载开断电流A630五、技术要求装有ZFN-10/630型真空负荷开关的环网柜应能满足ZFN-10/630型真空负荷开关的所有相应的技术要求。
六、结构和工作原理本环网柜是以空气为绝缘介质的,主要配装ZFN-10/630型真空负荷开关,主要方案有进线柜和出线柜等。
1、进线柜方案柜内主回路有一台ZFN-10/630型真空负荷开关,它配装有隔离刀,酌情还配装接地刀所组成,三者共装在一个机架上,并互有联锁。
因此可实现接通母线、隔离、接地三个工位的操作,柜内还可灵活配装CT、PT等元件。
2、出线柜方案柜内主回路有一台ZFN-10/630型真空负荷开关和带撞击器的熔断器(有隔离开关的作用)及接地刀所组成,也可实现三工位操作。
柜内还可灵活配装CT/PT和ZNO避雷器等元件,因此有时可省去计量柜。
进、出线柜均配有与接地开关联锁的绝缘防护隔板,柜内各开关与隔板及柜门间采用机械联锁,并达到“五防”要求,柜体外壳防护等级为IP2X。
七、吊运、安装、调试和熔断器的更换1、吊运吊运前按规定进行开箱前的检查。
柜体吊运时按作业标记要求,小心轻放,防震等。
中压开关柜尺寸

额定电压 (kV)
10
品牌
进出线 方式 下进线 上进线
GE(P/V-12)
Schneider(MVnex HP)
中置柜外形尺寸(mm)
中置柜外形尺寸(mm)
W(宽) D(深) H(高) W(宽) D(深)
800
1400
2200
800
1500
800
1600
2200
800
1850
技术参数
额定电压 (kV)
1600
430
775 1200/1400 325
820
1336
1600
430
775 1200/1400 696
820
1806
1600
430
775 1200/1400 325
820
1336
1600
430
775 1200/1400 696
820
1806
neider(SM6)
SIEMENS(8DJH)
ABB(Safe)
柜外形尺寸(mm)
பைடு நூலகம்
环网柜外形尺寸(mm)
环网柜外形尺寸(mm)
H(高) W(宽) D(深) H(高) W(宽) D(深) H(高)
1600
310
775 1200/1400 325
820
1336
1600
430
775 1200/1400 325
820
1336
1600
430
775 1200/1400 900
1020 2080
1600
430
775 1200/1400 325
820
1336
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
SM6系列开关柜产品概述:
SM6是可扩展模块组合式,金属密封开关柜系列产品。
适用于工矿企业二
次变电站24KV 以下额定频率50HZ 的用户和配电站。
可选用开关装置包括:负荷开关,FluarcSF1 SFset 或Evolis 断路器,Rollarc400或400D 接触器,隔离开关。
本产品安全可靠应用组合方式多样满足客户不同的系统要求便于安装和操作故广泛应用中低压变电站,工矿配电站。
产品定义:
SM6
功能电气码额定电流额定电压短时耐受电流
SM6系列
功能电气码:
1:IM, IMC, IMB, IMP:负荷开关进线,出线或连接柜 2:QM, QMC:熔断器+负荷开关柜 3:CRM:带熔断器的接触器柜
4:DM1-A, DM1-D, DM1-S:隔离开关+6FS 断路器柜 5:DMV:隔离开关+真空断路器柜 6:CM, CM2:电流互感器柜
7:GBC-A, GBC-B:电流电压计量柜 8:NSM-C:双电源进线柜 9:GBM:母线升高柜
10:GAM2:进线电缆连接柜 11:TM 站用变柜
使用环境:
A 环境温度:上限+40℃,下限-5℃
B 海拔高度:不高于1000m, 如高于1000m 需降容使用。
C 日光直射:不允许日光直射
D 环境污染:无严重的灰尘,烟雾,腐蚀物质污染和易燃气体,蒸汽或盐雾
E 湿度:在24小时内的平均相对湿度不高于95%
在1个月内的平均相对湿度不高于90%
在24小时内的平均蒸汽压不超过2.2KPa
在1个月内的平均蒸汽压不超过1.8KPa
技术参数:
执行标准:
中国GB标准GB3906,GB/T 11022,GB 308
中国DL标准DL/T404,DL/593
国际标准IEC 62271-200,62271-1,62271-105,62271-100,62271-102,60255,60265 UTE标准NFC 13.100, 13.200,64.130,64.160
EDF标准HN64-S-41,64-S-43。
