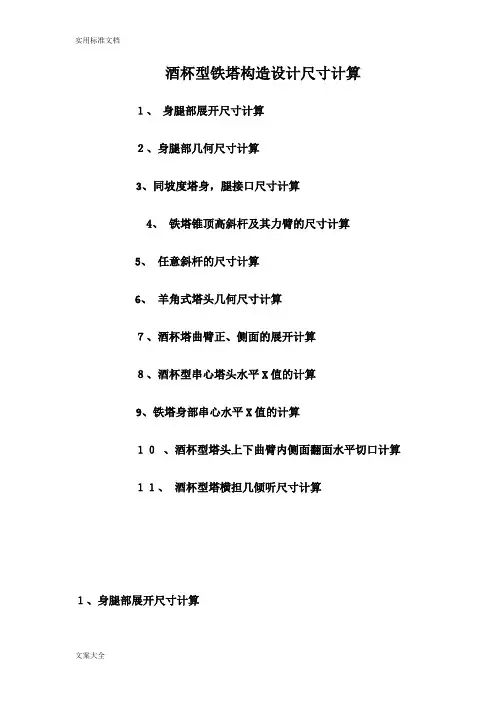

铁塔放样讲座(酒杯型铁塔构造设计尺寸计算)
铁塔尺寸计算
酒杯型铁塔构造设计尺寸计算（一）1、身腿部展开尺寸计算此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。
1．1 身腿部展开图，见图4-11．2 身腿部展开尺寸计算根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高按下面公式计算出正面塔面高H 1，侧面塔面高H2，主材展开实际长Sb或Sx，如果是正方形断面，则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长SX--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。
正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。
如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同，左右相同的展开面。
酒杯型铁塔构造设计尺寸计算(二)2、身腿部几何尺寸计算此节不仅适用于酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。
2．1身腿部几何尺寸图，见图4-2。
2．2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。
一，计算的已知条件是：a---下口b---上口s---腰长，实长（二次坡长）H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出酒杯型铁塔构造设计尺寸计算（三）3、同坡度塔身，腿接口尺寸计算此节不公适用于酒杯塔，对其它类似的塔也适用。
3．1同坡度塔身，腿，接口尺寸见图4-33．2同坡度塔身，腿，接口尺寸计算了对于同坡度的高塔身和多接腿的接口尺寸心须在几何尺寸计算之前进行校核，以防止因接口尺寸有误面影响整体坡度出现不一致。
同坡度接口尺寸计算可以用H0（垂高），也可以有H1，H2（一次高），当然有时也可以用S1，S2（二次高）。
但是，在进塔身，塔腿的断面尺寸计算时，必须用一次高计算出来的坡度系数进行翻面计算断面杆件几何尺寸才算是正确合理的，其他算法的坡度系数都是近似的。

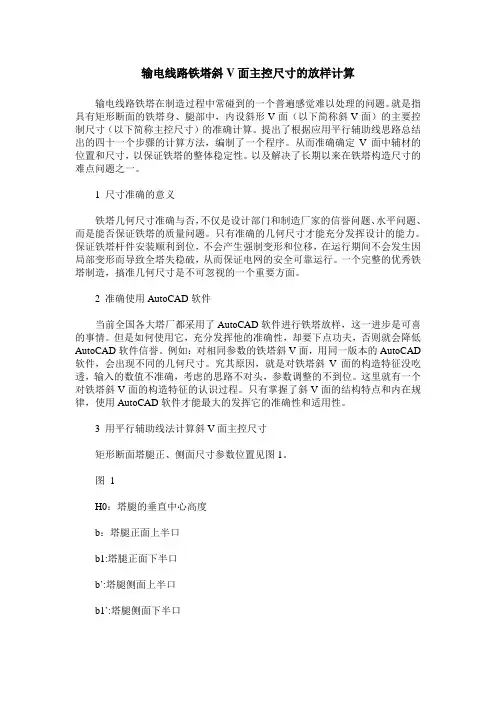

输电线路铁塔斜V面主控尺寸的放样计算
输电线路铁塔斜V面主控尺寸的放样计算输电线路铁塔在制造过程中常碰到的一个普遍感觉难以处理的问题。
就是指具有矩形断面的铁塔身、腿部中，内设斜形V面（以下简称斜V面）的主要控制尺寸（以下简称主控尺寸）的准确计算。
提出了根据应用平行辅助线思路总结出的四十一个步骤的计算方法，编制了一个程序。
从而准确确定V面中辅材的位置和尺寸，以保证铁塔的整体稳定性。
以及解决了长期以来在铁塔构造尺寸的难点问题之一。
1 尺寸准确的意义铁塔几何尺寸准确与否，不仅是设计部门和制造厂家的信誉问题、水平问题、而是能否保证铁塔的质量问题。
只有准确的几何尺寸才能充分发挥设计的能力。
保证铁塔杆件安装顺利到位，不会产生强制变形和位移，在运行期间不会发生因局部变形而导致全塔失稳破，从而保证电网的安全可靠运行。
一个完整的优秀铁塔制造，搞准几何尺寸是不可忽视的一个重要方面。
2 准确使用AutoCAD软件当前全国各大塔厂都采用了AutoCAD软件进行铁塔放样，这一进步是可喜的事情。
但是如何使用它，充分发挥他的准确性，却要下点功夫，否则就会降低AutoCAD软件信誉。
例如：对相同参数的铁塔斜V面，用同一版本的AutoCAD 软件，会出现不同的几何尺寸。
究其原因，就是对铁塔斜V面的构造特征没吃透，输入的数值不准确，考虑的思路不对头，参数调整的不到位。
这里就有一个对铁塔斜V面的构造特征的认识过程。
只有掌握了斜V面的结构特点和内在规律，使用AutoCAD软件才能最大的发挥它的准确性和适用性。
3 用平行辅助线法计算斜V面主控尺寸矩形断面塔腿正、侧面尺寸参数位置见图1。
图 1H0：塔腿的垂直中心高度b：塔腿正面上半口b1:塔腿正面下半口b`:塔腿侧面上半口b1`:塔腿侧面下半口H1:塔腿正面塔面中心高H1`:塔腿侧面塔面中心高a1:塔腿斜材角钢准线a2:塔腿水平材角钢准线a3:塔腿主材角钢准线a1`：平行于塔腿斜材的虚准线a2`：平行与于水平材的虚准线S：塔腿主材几何尺寸展开实长S=（b1-b）2+H12L：塔腿正面斜材几何尺寸展开实长L=H12+b12L`：塔腿侧面斜材几何尺寸展开实长L`=H1`2+b1`2α1：正面主材与斜材交角α1=COS-1[（S2+L2-b12）/2*S*L]α2：正面主材斜面倾斜角α2=tg-1[（b1-b）/H1]α1`：侧面主材与斜材交角α1`=COS-1[（S2+L`2- b`2）/2*S*L`] α2`：侧面水平材与斜材交角α2`=COS-1[（b`2+L`2-S2）/2*b1`*L`] α3`:侧面主材斜面倾斜角α3`=tg-1[（b1`-b1）/H1`]4 编制程序根据应用平行辅助线思路总结出的四十一个步骤计算斜V面主控尺寸的计算方法，编制的程序10Z（39）=ACSQ（90）Z（38）:Z（40）=D（90）/TANZ（38）20Z（41）=D（90）/SIN Z（38）:Z（42）=Z（90）/TANZ（38）30Z（43）=Z（90）/SIN Z（38）:Z（44）=Z（90）/TANZ（39）40Z（45）=Z（90）/SINZ（39）:Z（46）=B-Q*G+Z（32）+Z（35）50Z（47）=B（90）-G（90）*Q（90）+Z（40）+Z（43）:Z（48）=Z（47）-Z（46）60Z（49）*SINZ（300:Z（50）=COSZ（30）*Z（48）70Z（51）=Z（49）/TANZ（31）:Z（52）=E（49）/SINZ（31）80Z（53）=A+Z（33）+Z（34）+Z（34）+Z（50）+Z（36）+Z（51）90Z（54）=A（90）+Z（44）+Z（41）+Z（42）:Z（55）=C（90）+Z（45）+G（90）100Z（56）=C+G+Z（37）+Z（52）:Z（57）=SQR（Z（55）2+Z（56）2）110Z（58）=ACS（（Z（53）2+Z（54）2-Z957）2）/2/Z（53）/Z（54）120Z（59）=Z（47）*SINZ（30）:Z（60）=Z（47）*COSZ（30）130Z（61）=Z（47）*SINZ（38）:Z（62）=Z（47）*COSZ（38）140Z（63）=SQR（Z（60）2+Z（62）2—2*Z（60）*Z（62）*COSZ（58））150Z（64）= SQR（Z（60）2+Z（63）2—Z（62）2）/2/Z（60）/Z（63）160Z（65）=180-Z（58）-Z（64）:Z（66）+90-Z（64）:Z（67）=90-Z（65）170Z（68）=1980-Z（66）-Z（67）:Z（69）=Z（63）*SINZ（67）/SINZ（68）180Z970）=Z（63）*SIN（66）/SING/Z（68）:Z（71）+ASN（Z（69）/Z （59））190Z（72）+ASN（Z（8-70）/Z（61））:Z（73）+Z（49）*SINZ（71）200INPUT“X=”，X，“X（90）=”，X（90）；“W=”，W，“W（90）=”，W （90）205INPUT“A=”，A，“A（90）”=，A（90）210Z（74）=W*COSZ（71）+A:Z（75）+Z（73）+Z（74）215Z（76）=W（90）*COSZ（72）+A（90）220Z（77）=Z（75）/TANZ（58）:Z（78）=Z（75）/SINZ（58）230Z（79）=Z（76）/TANZ（58）:Z（80）+Z（76）/SINZ（58）240A=X+Z（34）+Z（50）-Z（77）-Z（80）250A（90）=X（90）+Z（41）+Z（42）-Z（78）-Z（79）260PRINT “K=”；TANZ（71），”K（90）=”；TANZ（72），”A=”；A270PRINT “A（90）=”；A（90），”B=”；B280INPUT “C=”，C，”C（90）=”，C（90）290V=A+C:V（90）=A（90）+C（90）300B+SQR（V2+V（90）2-2*V*V（90）*COS（58））310M=SQR（V2+A（90）2-2*V*A（90）*COSZ（58））320M（90）=SQR（AA2+V（90）2-2*A*V（90）*COSZ（58））330J=ACS（（B2+M2-C（90）2）/2/B/M）340J（90）=ACS（（B2+M（90）2-C2）/2/B/M（90）:J（95）+180-J-J（90）350E=BXSINJ（90）/SINJ（95）:E（90）=BXSINJ/SINJ（95）360F=M（90）-E（90）:F（90）+M-E:A=V:A（90）=V（90）370PRINT “B=”；B，“M=”；M，“M（90）=”；M（90），“E=”；E380PRINT “E（90）=”；E（90），“F=”；F，“F（90）=”；F（90）390GOTO 270以上编成的程序，利用袖珍式电子计算机进行速算将大大提高了计算的速度和准确度。
铁塔放样讲座(酒杯型铁塔构造设计尺寸计算)
酒杯型铁塔构造设计尺寸计算１、身腿部展开尺寸计算２、身腿部几何尺寸计算3、同坡度塔身，腿接口尺寸计算4、铁塔锥顶高斜杆及其力臂的尺寸计算5、任意斜杆的尺寸计算6、羊角式塔头几何尺寸计算７、酒杯塔曲臂正、侧面的展开计算８、酒杯型串心塔头水平X值的计算9、铁塔身部串心水平X值的计算１０、酒杯型塔头上下曲臂内侧面翻面水平切口计算１１、酒杯型塔横担几倾听尺寸计算１、身腿部展开尺寸计算此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。
1．1 身腿部展开图，见图4-11．2 身腿部展开尺寸计算1.根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高2.按下面公式计算出正面塔面高H 1，侧面塔面高H2，主材展开实际长Sb或Sx，如果是正方形断面，则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长S X--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。
正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。
如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同，左右相同的展开面。
２、身腿部几何尺寸计算此节不仅适用天酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。
2．1身腿部几何尺寸图，见图4-2。
2．2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。
一，计算的已知条件是：a---下口b---上口s---腰长，实长（二次坡长）H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出3、同坡度塔身，腿接口尺寸计算此节不光适用于酒杯塔，对其它类似的塔也适用。
3．1同坡度塔身，腿，接口尺寸见图4-33．2同坡度塔身，腿，接口尺寸计算了对于同坡度的高塔身和多接腿的接口尺寸心须在几何尺寸计算之前进行校核，以防止因接口尺寸有误面影响整体坡度出现不一致。
铁塔放样步骤和规定共24页文档
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生6、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
750kV“酒杯”型铁塔曲臂及横担吊装方案的实施
３ 抱杆 的布 置及注意事 项
３ １ 抱杆 布 置 （ 图 １所 示 ） ． 如
Ｋｅｗ ｒｓ ７ ０ｋ ｕ ｐ ｗ ｒ ｓ ｇ ｉ ｕ ； ｃａｋｈｆ ａｄｃｏｓａ ’ ａｇ ｇ ｙ ｏ ｄ ： ５ Ｖ ｃｐｔ ｅｔ ｅ； ｉ ｅｃ ｃｉ ｙ ｏ ｎ ｌ ｒ ｔ ｒ ｓａ ｎ ｒｓ ｒ ｓ ｎ ｉ ｎ ｔ ｍ ｈ ｎ
续 表
１ 概 述
７０ｋ ５ Ｖ线 路铁 塔 塔 型 分 为 ２种 ： 种 是 “ 一 酒 杯” 型直 线 塔 和直 线 转 角 塔 ， 一 种 是 “ ” 型 另 干 字 耐张塔 。施 工 难 点集 中在 “ 杯 ” 铁 塔 平 口 以 酒 型
丝绳 应 布置 在塔 身 同一 水平 面节 点 上方 的主 材上 部 ， 连 接有 效 长 度 一 致 ， 其 以保 证 受 力相 同 ， 抱 使 杆底 部 位 于塔身 中心 ；
浮外拉线设置 ， 吊重量 ７ｔ横担加地线支架 ） 起 （ ， 抱杆倾 斜 ５ 时 ， 。 临界 中心 受 压 负 荷 为 ６４ ３ Ｎ， ６． ８ｋ 安全 系数取 ４ ０ 实 际受力 为 １５６ Ｎ 抱杆可 ．， ５ ．０ｋ ， 满足施工要求 。
刘芸 利 ， 余孝勇
（ 青海送变 电工程公 司 ， 青海 西宁 ８００ ） １０ １
摘 要 ：７ ０ｋ ５ Ｖ单 回路交流输电工程在西北电网逐步形成 主网架构 ，５ Ｖ单 回路 铁塔 型式的应 用基本成 ７ ０ｋ
熟， 形成较为定型的模式。文章对 ７ ０ｋ “ ５ Ｖ 酒杯 ” 型铁塔工器具配置选择、 曲臂及横担 吊装进行 了详 细介绍 。
关键 词 ：７０ｋ ５ Ｖ酒杯型铁塔 ； 单 回路 ； 曲臂及横担 吊装
中 图分 类 号 ：Ｔ ７ ３ Ｍ ５ 文 献 标 识 码 ：Ｂ 文 章 编 号 ：１０ ８９ （００）２— ０ ６— ４ ０６— １８ ２ １ ０ ０ ２ ０
铁塔结构计算公式
酒杯型铁塔构造设计尺寸计算：身腿部展开尺寸计算身腿部几何尺寸计算同坡度塔身腿接口尺寸计算铁塔锥顶高斜及其力臂的尺寸计算任意斜杆的尺寸计算羊角式塔头几何尺寸计算酒杯塔曲臂正、侧面的展开计算酒杯型串心塔头水平Ｘ值的计算铁塔身部串心水平Ｘ值的计算酒杯型塔头上、下曲臂内侧面翻面水平切口计算酒杯型塔横担几何尺寸计算铁塔身、腿部水平三角断面尺寸的计算铁塔节点紧凑设计中的双心斜交尺寸计算酒杯型塔双地线架展开尺寸的计算酒杯型塔颈部曲点三角形尺寸计算（一）酒杯型塔颈部曲点三角形尺寸计算（二）酒杯型塔颈部正、侧面三个口的关系铁塔身腿部水平三角断面正端距Ｆ、Ｅ极限值的计算双地线架的塔帽子展开尺寸计算防止酒杯型塔颈下内侧面出现不合理结构酒杯型铁塔构造设计尺寸计算１、身腿部展开尺寸计算此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。
1．1 身腿部展开图，见图4-11．2 身腿部展开尺寸计算1.根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高2.按下面公式计算出正面塔面高H 1，侧面塔面高H2，主材展开实际长Sb或Sx，如果是正方形断面，则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长S X--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。
正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。
如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同，左右相同的展开面。
２、身腿部几何尺寸计算此节不仅适用天酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。
2．1身腿部几何尺寸图，见图4-2。
2．2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。
一，计算的已知条件是：a---下口b---上口s---腰长，实长（二次坡长）H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出3、同坡度塔身，腿接口尺寸计算此节不公适用于酒杯塔，对其它类似的塔也适用。
系列讲座2-高压输电线路铁塔结构设计
经》中，对杠杆、轮轴和斜面作了分析，并明确指出“衡……长重者下，短轻者上”，提出了杠杆的平衡原
理。
静力学的基本物理量有三个：力、力偶、力矩。
精选课件
17
•
静力学的基本物理量有三个：力、力偶、力矩。力的概念是静力学的基本概念之一。经验证明，力对
已知物体的作用效果决定于：力的大小(即力的强度)；力的方向；力的作用点。通常称它们为力的三要素。
经过调整，γR 统一取：3号钢、16Mn、16Mnq 钢，γR = 1.087 GB 50017—2003 在条文说明中改为Q235取γR = 1.087 , Q345取γR = 1.111
精选课件
25
钢结构设计取钢材屈服强度作为强度极限。（GBJ17-88）规范规定，抗拉、压、弯强度设计值分别为 （fk/γR）
荷载效应值 即 结构构件的内力
即用SGk、SQik表示内力
精选课件
24
另：设计表达式 S 荷载效应(内力)设计值的总合 ≤ R 结构构件抗力设计值
式中: 右侧项 Rk/γR 表示为结构抗力标准值Rk除以抗力分项系数γR即为抗力设计值 R GBJ17-88 《钢结构设计规范》讲义并指出：
从二阶矩设计法表达式，转化为实用设计表达式的过程中，主要的是从二阶矩法等效地确定出 各分项系数和组合值系数。这些系数起着相当于β值的作用。
精选课件
16
•
静力学是从公元前三世纪开始发展，到公元16世纪伽利略奠定动力学基础为止。人们在使用简单的工具和
机械的基础上，逐渐总结出力学的概念和公理。例如，从滑轮和杠杆得出力矩的概念；从斜面得出力的平行
四边形法则等。
阿基米德是使静力学成为一门真正科学的奠基者。在他的关于平面图形的平衡和重心的著作中，创立了
铁塔放样学习笔记：35kV～220kv通用铁塔型号一览及名称代号含义
LGJ-240
30
7734 110JG3 干字型转角塔
LGJ-240
31
7735 110JGu1 鼓型转角塔
LGJ-150
32
7736 110JGu2 鼓型转角塔
33
7737 110JGu3 鼓型转角塔
双
LGJ-240 LGJ-240
34
7738 110DSn 伞型终端塔
LGJ-240
60kV 及 110kV
19
7824 门型拉线直线塔 LGJQ-400
220kV 耐张
20
7829
酒杯型耐张塔 LGJ-400
21
7830
羊角型耐张塔 LGJQ-400
22
7831
羊角型耐张塔 LGJ-400
23
7832
三角型耐张塔 LGJQ-300
24
7833
三角型耐张塔 LGJ-300
25
7834
三角型耐张塔 LGJ-300
18
7722 110ZS3 上字型直线塔
LGJ-240
19
7723 110ZS4 上字型直线塔
LGJ-240
20
7724 110ZSX 上字型拉线直线
LGJ-240
塔
21
7725 110ZM
猫型直线塔
LGJ-240
22
7726 110ZGu1 鼓型直线塔
23
7727 110ZGu2 鼓型直线塔
双
LGJ-150 LGJ-240
47
9825 F4J 鼓型转角塔
400/35
220/110 四回路
48
9850 F4J 鼓型转角塔
400/35
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酒杯型铁塔构造设计尺寸计算１、身腿部展开尺寸计算２、身腿部几何尺寸计算3、同坡度塔身，腿接口尺寸计算4、铁塔锥顶高斜杆及其力臂的尺寸计算5、任意斜杆的尺寸计算6、羊角式塔头几何尺寸计算７、酒杯塔曲臂正、侧面的展开计算８、酒杯型串心塔头水平X值的计算9、铁塔身部串心水平X值的计算１０、酒杯型塔头上下曲臂内侧面翻面水平切口计算１１、酒杯型塔横担几倾听尺寸计算１、身腿部展开尺寸计算此节不仅适用于酒杯塔，对于任何其他类似的铁塔身腿部尺寸计算均适用。
1．1 身腿部展开图，见图4-11．2 身腿部展开尺寸计算1.根据设计图纸给定的已知控制尺寸a ——正面下口b ——正面上口c ——侧面下口d ——侧面上口H0——垂直中心高2.按下面公式计算出正面塔面高H 1，侧面塔面高H2，主材展开实际长Sb或Sx，如果是正方形断面，则a=c,b=d,Sb=Sx,H1=H2.Sb--正侧面不同时的实长S X--正侧面相同时的实长根据Sx,a,b 就可以获得正方形断面的四个相同的展开面。
正面（10-11-21-20），右侧面（10-12-22-20），左侧面（11-13-23-21），后面（12-13-23-22）。
如果是矩形断面就可以根据Sb,a ,b,c,d获得前后相同，左右相同的展开面。
２、身腿部几何尺寸计算此节不仅适用天酒杯塔，对于其他类似铁塔的身腿尺寸计算均适用。
2．1身腿部几何尺寸图，见图4-2。
2．2 身腿部几何尺寸计算当将塔的身腿某一段按每一节的方法计算展开以后，我们就可以在已展开的等腰梯形面上进行各杆件的几何尺寸计算。
一，计算的已知条件是：a---下口b---上口s---腰长，实长（二次坡长）H1—塔面高（一次坡长）二，需要计算的各杆件的几何尺寸可由下列式算出3、同坡度塔身，腿接口尺寸计算此节不光适用于酒杯塔，对其它类似的塔也适用。
3．1同坡度塔身，腿，接口尺寸见图4-33．2同坡度塔身，腿，接口尺寸计算了对于同坡度的高塔身和多接腿的接口尺寸心须在几何尺寸计算之前进行校核，以防止因接口尺寸有误面影响整体坡度出现不一致。
同坡度接口尺寸计算可以用H0（垂高），也可以有H1，H2（一次高），当然有时也可以用S1，S2（二次高）。
但是，在进塔身，塔腿的断面尺寸计算时，必须用一次高计算出来的坡度系数进行翻面计算断面杆件几何尺寸才算是正确合理的，其他算法的坡度系数都是近似的。
不宜采用。
已知a,b,H1,H2计算C接口用式：C=b-(a-b)或已知a,b,S1，S2,计算C接口用式：C=b-(a-b)已知a,c,H1,H2计算b接口用式b=c+(a-c)或已知a,c,S1,S2计算b中口用式：b=c+(a-c)已知b,c,H1,H2计算a下口用式：a=b+(b-c)式已知b,c,S1,S2计算a下口用式：a=b+(b-c)作为翻断面使用的准确的坡度系数K按下式计算4、铁塔锥顶高斜杆及其力臂的尺寸计算此节铁塔锥顶高，斜杆及其力臂的尺寸计算适用于任何塔型。
4．1 铁塔锥顶高，斜杆及其力臂的尺寸计算１、已知条件：a——大口H1——一次坡S1——二次坡1.需计算的尺寸由下列式进行计算n相当于C。
5、任意斜杆的尺寸计算适用于铁塔中任意三角形杆件长度的尺寸计算。
5．1 任意斜杆图见图4-5。
5．2任意斜杆尺寸计算这种斜杆一般先计算出a角然后确定出C1及S1数值，应用余弦定理进行计算。
将C1、S1、a代入下式第一式便可计算出L值。
或者将上式变形成代入下式第二式中一次计算出L值。
第三、第四两式很少使用。
6、羊角式塔头几何尺寸计算。
如把图形倒置就适用于串心铁塔身腿尺寸计算6．1 羊角塔头几何图见图4-6。
6．2 羊角塔头几何尺寸计算这种塔头正面和侧面都各是一个坡度，展开后才能进行尺寸计算。
本例先的是双回路羊角式塔头双地线支架部分。
就其图形倒转过来也可以当作串心塔腿、或塔身计算。
一、计算的依据条件是：a——外大口b——小口a0——内大口s——外边实长（二次坡）F——内、外大口差值H—塔面高二几何尺寸计算１、内对角线尺寸２、补助虚线尺寸３、分段实长尺寸４、分段实长尺寸５、斜交分段６、斜交公段７、交叉点水平杆８、虚交点长（内）９、虚交点长（外）10．虚角L1、L2、dx都可以应用a角和余弦定理计算出来。
７、酒杯塔曲臂正、侧面的展开计算7．1 酒杯塔曲臂正侧面的展开图见图4-7。
7．2 酒杯塔曲臂正侧面面的展开计算１、已知条件：H0、b、c、c0、ΔH、a、H0、H0为H1的垂高２、展开尺寸计算（侧上虚口）（侧下虚口）８、酒杯型串心塔头水平X值的计算8．1 酒杯型串心塔头图见图（4-8）。
8．2 酒杯型串心塔头水平X值的计算1.已知条件：a、b、H、a1、a2、F,2.精确地计算X值的方程式如下：9、铁塔身部串心水平X值的计算9．1 铁塔身部串心图见图4-9。
9．2 铁塔身部串心水平 X值计算身部串心值可以先累计算然后按比例分配。
式（4-65）中的A、B、C值可以用式（4-55）（4-56）两式计算。
式（4-64）中的 a2,a1可以用式（4-58）、（4-59）计算。
但绝不可用式（4-54）和（4-60）式计算。
１０、酒杯型塔头上下曲臂内侧面翻面水平切口计算10．1下内侧面下口定位计算１、下曲臂下内侧面下口翻面水平切口图见4-10２、下内侧面下口定位计算N与M为皮碰皮取口，即下内侧面的下口取口位置B，需从外方侧面上取B-B的皮口。
N1为水平切口位置A。
此式用于确定外方侧的下口位置。
10．2 下内侧面上口定位计算１、酒杯型塔头下曲臂下内侧面上口翻面水平切口图见图4-11。
２、酒杯型塔头下曲臂下内侧面上口定位计算10．3 下曲臂下内侧面翻面交皮上口定位计算１、下曲臂下内侧面翻面交皮上口定位计算10．4 上曲臂上内侧面翻面水平下口定位计算１、酒杯型铁塔上曲臂上内侧面翻面水平下口定位图见图4-13２、酒杯型铁塔上曲臂上内侧面翻面水平下口定位计算10．5 上曲臂上内侧面翻面交皮上、下、口定位计算１、酒杯型铁塔上曲臂上内侧面翻面交皮上，下口定位图见图4-14。
２、酒杯型铁塔上曲臂上内侧面翻面交皮上、下口定位计算（一）上口定位计算（二）下口定位计算：是皮碰皮从外方侧取口的方法。
１１、酒杯型塔横担几倾听尺寸计算11．1 平行斜交叉杆件尺寸计算１、酒杯型塔横担平行斜交叉杆件图见图4-15。
２、酒杯型塔横担平行斜交叉杆件尺寸计算11．2平秆斜交叉杆件尺寸计算上式也适用于图4-16中 X、Y值的计算。
１２、铁塔身腿部水平三角断面尺寸计算此节尺寸计算适合于任何塔型。
１２、１铁塔身腿部水平三角断面图见图4-17１２、２铁塔身腿部水平三角断面尺寸计算13、铁塔节点紧凑设计中的双心斜交心尺寸计算13．1 铁塔节点紧凑设计中的双心斜交尺寸计算（一）见图4-18。
13．2 铁塔节点紧凑设计中的双心斜交尺寸计算（一）的计算。
一、已知条件：a、b、、H、d1、d2。
这种双心斜交，斜材规格往往较小，d2值也小，一般不超过20mm，由于n值过小所以中间一般只用一个孔，强度也够用。
１、计算步骤如下：13．3 铁塔点紧凑设计中的双心斜交尺寸计算（二）图见图4-19及图4-2013．4 铁塔节点紧凑设计中的双心斜交尺寸]计算（二）的计算１、计算依据a、b、s、d1、d2为已知条件２、计算步骤始下：14 酒杯型塔双地线架展开尺寸计算4.14.1 酒杯型塔双地线架展开图,见图4-28.4.14.2 酒杯型塔双地线架展开尺寸计算一已知条件:二计算过程15 酒杯型塔颈部曲点三角尺寸计算（一）15．1 酒杯型塔颈部曲点三角形图见图4-2915．2 酒杯型塔颈部曲点三角形尺寸计算方法16 酒杯型塔颈部曲点三角形尺寸计算（二）16．1酒杯型塔颈部曲点三角形图见图4-30。
16．2 酒杯型塔颈部曲点三角形尺寸计算17 酒杯型塔颈部正、侧面三个口的关系由于身部为正方形断面，所以b,b1,b2这三个口正侧面均应对应相等。
18 铁塔身、腿部水平三角断面正端距F、E极限值的计算18．1 F的极限值计算118．2 Fb 及Fd的极限值计算18．3 E的极限值计算19 双地线架的塔帽子展开尺寸计算19.1 双地线架的塔帽子展开图见图4-35.19.2 双地线架的塔帽子展开尺寸计算20 防止酒杯型塔颈下内侧面出现不合理结构20．1 双斜材凡出现在这种结构面中的双斜材，如果跨过了n—n交线，那是肯定无法组装得上的。
这是因为两个面互为对称关系，而两个面上的双斜材都将通过n---n 这个交线的“E”的部分，图中的①号和②号部件必然在“E”处发生顶撞。
这两个件号四根只能装上两根，而另两根是无法组装上去的。
因此，遇有类似情况，必须提出修改设计。
修改前的位置是①号②号，修改后的位置应是③号④号⑤号⑥号，也就是务必使③号~⑤号部件与n---n交线保持足够的安全距离。
20．2 单斜材单斜材虽然可以跨过n---n交，但跨地n---n交线的斜材，绝对不准压住n---n交线的中点M。
压上了就必然相撞通不过，必然会有一根组装不上去。
当斜材角钢面离开了M点就可以组装得上。
典型特殊结构铁塔的投影展开放样图6---1 铁塔腿部v 形面局部投影展开放样示意图图6---11、用投影法求作地线架支撑杆的开合角（无坡身）这种投影方法是在未展开的投影图上进行的，这个图6—2 可以按着一定的比例缩小后制出。
下面图6—2 是简化后的投影图及投影法。
图6---2 地线架支撑杆的开合角（无坡身）左边的角钢是开角，其作图顺序是1. 2. 3. 4. 5.右边的角钢是合角，其作图顺序是1’,2’,3’,4’,5’.２、地线架支撑杆的开合角（有坡身）用投影法求作有坡度身段，就是指身段具有一定的坡度，作图条件与作图步骤顺序与第一节相同。
但左边的角钢是合角，其作图的步骤见图6—4中的1. 2. 3. 4;而右边的角钢是开角，其作图步骤见图６—3中的1’,2’,3’,4’.图6---3 地线架支撑杆的开合角投影图（有坡身）３、用投影法求作导线横担上弦的开合角（有坡身）有坡度身段横担上弦的开合角的作图条件同第一节。
左边的角钢是开角，其作图步骤见图6—4 中的1. 2. 3. 4; 右边的角钢是合角。
