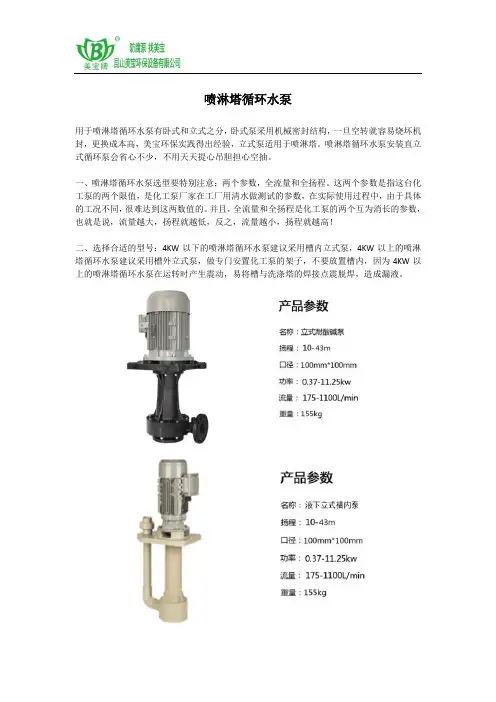

喷淋塔循环水泵
喷淋塔循环水泵
用于喷淋塔循环水泵有卧式和立式之分，卧式泵采用机械密封结构，一旦空转就容易烧坏机封，更换成本高，美宝环保实践得出经验，立式泵适用于喷淋塔。
喷淋塔循环水泵安装直立式循环泵会省心不少，不用天天提心吊胆担心空抽。
一、喷淋塔循环水泵选型要特别注意：两个参数，全流量和全扬程。
这两个参数是指这台化工泵的两个限值，是化工泵厂家在工厂用清水做测试的参数，在实际使用过程中，由于具体的工况不同，很难达到这两数值的。
并且，全流量和全扬程是化工泵的两个互为消长的参数，也就是说，流量越大，扬程就越低，反之，流量越小，扬程就越高！
二、选择合适的型号：4KW以下的喷淋塔循环水泵建议采用槽内立式泵，4KW以上的喷淋塔循环水泵建议采用槽外立式泵，做专门安置化工泵的架子，不要放置槽内，因为4KW以上的喷淋塔循环水泵在运转时产生震动，易将槽与洗涤塔的焊接点震脱焊，造成漏液。
三、喷淋塔循环水泵参数型号展示：
四、美宝喷淋塔循环水泵展示：。
活性炭、喷淋塔、集气罩设计参数与技术规格
活性炭、喷淋塔、集气罩设计参数与技术规格一、活性炭1、截面积风速取0.5-1.0m/s，大多数情况下取0.6-0.7m/s；2、活性炭风阻为250-300Pa/10cm，一般取20-30cm厚；3、对于风量较小的可以采取单层吸附形式（＜12000m³/h），设计示意图见图一；4、风量较大时可以采取双层或多层吸附形式（＞12000m³/h），设计示意图见图二；5、非极性物质比极性物质更易于吸附，在同一系列物质中，沸点越高的物质越易被吸附，分子量越大越易被吸附；6、蜂窝活性炭滤网的过滤设计风速为1m/s，风阻约30Pa/1cm厚，吸附效果较差，仅用于简易处理设施（应付环保检查）；7、活性炭纤维棉的过滤设计风速为0.2-0.3m/s，风阻为40-60Pa/1cm厚，厚重250±10g/㎡（3.5-4mm）。
二、喷淋塔1、分为立式喷淋塔和卧式喷淋塔两种。
卧式喷淋塔以用于降温、水洗居多，立式喷淋塔多用于酸碱中和、强氧化和水过滤等。
2、立式喷淋塔的设计：净化塔的尺寸：D=2×√Q3600×π×V注：式中D表示喷淋塔直径，单位mQ表示风量，单位m³/hV表示空塔流速，单位m/s3、空塔流速设计需根据废气性质和实际应用要求进行设计，一般设计规律如下：①含氰废气，V取0.3-0.6m/s，停留时间取8-10s；②含铬废气，V取0.3-0.6m/s，停留时间取9-12s；③含氨废气，V取0.3-0.6m/s，停留时间取7-12s；④酸性废气（HCl、硫酸雾），V取1m/s，停留时间取5-6s；⑤含NO X废气，V取0.3-0.6m/s，停留时间取8-10s；⑥含HF废气，V取0.3-0.6m/s，停留时间取9-12s（不宜采用填料塔，氟化物多为难溶或不溶物质，易造成堵塞，通常采取旋流板塔或者空塔）；⑦含尘气体（以除尘为主要目的），采用卧式喷淋塔，V取0.8-1.0m/s，停留时间取3-4s；⑧有机废气（溶于水、酸或碱的以及可加强化剂【如次氯酸钠等】去除的），V取0.4-0.6m/s，停留时间取8-12s；4、喷淋塔的液气比一般按2.0-2.5L/m³设计；5、各类型废气的处理方法：①含铬废气需采用过滤回收预处理和湿式喷淋深度处理相结合的方式。
自动喷淋系统设计基本参数

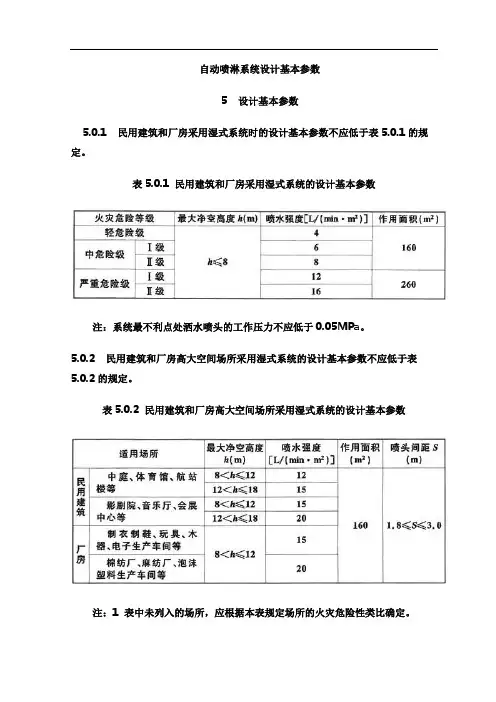

自动喷淋系统设计基本参数5 设计基本参数5.0.1 民用建筑和厂房采用湿式系统时的设计基本参数不应低于表5.0.1的规定。
表5.0.1 民用建筑和厂房采用湿式系统的设计基本参数注：系统最不利点处洒水喷头的工作压力不应低于0.05MPa。
5.0.2 民用建筑和厂房高大空间场所采用湿式系统的设计基本参数不应低于表5.0.2的规定。
表5.0.2 民用建筑和厂房高大空间场所采用湿式系统的设计基本参数注：1 表中未列入的场所，应根据本表规定场所的火灾危险性类比确定。
2 当民用建筑高大空间场所的最大净空高度为12m＜h≤18m时，应采用非仓库型特殊应用喷头。
5.0.3 最大净空高度超过8m的超级市场采用湿式系统的设计基本参数应按本规范第5.0.4条和第5.0.5条的规定执行。
5.0.4 仓库及类似场所采用湿式系统的设计基本参数应符合下列要求：1 当设置场所的火灾危险等级为仓库危险级Ⅰ级～Ⅲ级时，系统设计基本参数不应低于表5.0.4-1～表5.0.4-4的规定；2 当仓库危险级Ⅰ级、仓库危险级Ⅱ级场所中混杂储存仓库危险级Ⅲ级物品时，系统设计基本参数不应低于表5.0.4-5的规定。
表5.0.4-1 仓库危险级Ⅰ级场所的系统设计基本参数注：1 货架储物高度大于7.5m时，应设置货架内置洒水喷头。
顶板下洒水喷头的喷水强度不应低于18L／(min·m2)，作用面积不应小于200m2，持续喷水时间不应小于2h。
2 本表及表5.0.4-2、5.0.4-5中字母“J”表示货架内置洒水喷头，“J”前的数字表示货架内置洒水喷头的层数。
表5.0.4-2 仓库危险级Ⅱ级场所的系统设计基本参数注：货架储物高度大于7.5m时，应设置货架内置洒水喷头。
顶板下洒水喷头的喷水强度不应低于20L／(min·m2)，作用面积不应小于200m2，持续喷水时间不应小于2h。
表5.0.4-3 货架储存时仓库危险级Ⅲ级场所的系统设计基本参数注：1 作用面积不应小于200m2，持续喷水时间不应低于2h。
喷淋塔设计计算表讲课教案
1、流量Q(m3/h)150002、流量Q(m3/s)4.1666666673、流速（m/s)18>84、管径（m)0.481125224圆管0.54302935、液气比（L/m3)32~36、用水量（m3/h)457、用水量（m3/s)0.012540分钟水量22.58、水管流速(m/s)260分钟水量459、水管管径（mm)0.0892*******、空塔流速（m/s)20.1~211、塔径（m)1.62867504塔截面积2.08227717212、停留时间（s)22~313、塔高414、除尘效率015、压力损失8000.1~0.5KPa 16、通风机分压效率0.70.5～0.71直联0.98联轴器0.95三角皮带1.22～5KW 1.3〉5KW 1.3引风机19、风机功率Ne6.516290727a 、沿程压力损失计11、流量Q(m3/h)2400空气密度ρ1.22、流量Q(m3/s)0.666666667管道直径D0.2264554073、流速（m/s)13>8管内风速v134、管径（m)0.226455407直管段长度L10阻力损失：ΔPl447.7702759沿程压力损失合计b、局部阻力损失计算局部阻力损失系数ζ1查局部系数表局部阻力ΔPm 101.4系统压力损失计算喷淋塔计算公式通风机17、风机联动方式18、电动机备用系数局部阻力损失合计喷淋塔压力损失：活性炭塔压力损失设备管道压力损失总压力损失：0 19、风机功率Ne0压力损失（Pa)除尘效率（%）〉90粒径大于10微米分割粒径（微米)3除尘效率（%）。
废气处理设计喷淋式空塔设计计算表
1、流量Q(m3/h)186112、流量Q(m3/s)5.1697222223、流速（m/s)10>84、管径（m)0.719007804圆管0.81151925、液气比（L/m3)32~36、用水量（m3/h)55.8337、用水量（m3/s)0.01550916740分钟水量27.91658、水管流速(m/s)260分钟水量55.8339、水管管径（mm)0.0993*******、空塔流速（m/s)0.80.1~211、塔径（m)2.86842613塔截面积 6.45887674212、停留时间（s)22~313、塔高1.614、除尘效率015、压力损失8000.1~0.5KPa 16、通风机分压效率0.70.5～0.71直联0.98联轴器0.95三角皮带1.22～5KW 1.3〉5KW 1.3引风机19、风机功率Ne8.084979114a 、沿程压力损失计算：11、流量Q(m3/h)2400空气密度ρ1.22、流量Q(m3/s)0.666666667管道直径D0.2264554073、流速（m/s)13>8管内风速v134、管径（m)0.226455407直管段长度L10阻力损失：ΔPl447.7702759沿程压力损失合计b、局部阻力损失计算局部阻力损失系数ζ1查局部系数表局部阻力ΔPm 101.4系统压力损失计算喷淋塔计算公式通风机17、风机联动方式18、电动机备用系数局部阻力损失合计喷淋塔压力损失：活性炭塔压力损失设备管道压力损失总压力损失：0 19、风机功率Ne0压力损失（Pa)除尘效率（%）〉90粒径大于10微米分割粒径（微米)3除尘效率（%）。
自动喷淋 设计数据
配水管控制的标准喷头数公称管径(mm)控制的标准喷头数(只)轻危险级中危险级25 1 1 32 3 3 40 5 4 50 10 8 65 18 12 80 48 32 100 —64 表5.0.1 民用建筑和工业厂房的系统设计参数火灾危险等级净空高度(m)喷水强度(L／min﹒m2)作用面积(m2)轻危险级≤8 4160中危险级Ⅰ级 6Ⅱ级8严重危险级Ⅰ级12260 Ⅱ级16注：系统最不利点处喷头的工作压力不应低于0.05MPa。
表5.0.1A 非仓库类高大净空场所的系统设计基本参数适用场所净空高度(m)喷水强度(L/min﹒m2)作用面积(m2)喷头选型喷头最大间距(m)中庭、影剧院、音乐厅、单一功能体育馆等8～12 6 260 K=803 会展中心、多功能体育馆、自选商场等8～12 12 300 K=115注：1 喷头溅水盘与顶板的距离应符合7.1.3的规定。
2 最大储物高度超过3.5m的自选商场应按16L/min﹒m2确定喷水强度。
3 表中“～”两侧的数据，左侧为“大于”、右侧为“不大于”。
表5.0.5 堆垛储物仓库的系统设计基本参数火灾危险等级储物高度(m)喷水强度(L/min﹒m 2)作用面积(m 2)持续喷水时间(h)仓库危险级Ⅰ级3.0～3.5 8 160 1.0 3.5～4.5 8200 1.5 4.5～6.0 106.0～7.5 14仓库危险级Ⅱ级3.0～3.5 10200 2.03.5～4.5 124.5～6.0 166.0～7.5 22注：本表及表5.0.5-3、表5.0.5-4适用于室内最大净空高度不超过9.0m的仓库。
表5.0.5-4 多排货架储物仓库的系统设计基本参数火灾危险等级储物高度(m)喷水强度(L／min﹒m 2)作用面积(m 2)持续喷水时间(h)仓库危险级Ⅰ级3.5～4.5 12200 1.5 4.5～6.0 186.0～7.5 12+1J续表5.0.5-4火灾危险等级储物高度(m)喷水强度(L／min﹒m 2)作用面积(m 2)持续喷水时间(h)仓库危险级Ⅱ级3.0～3.5 12200 1.53.5～4.5 184.5～6.0 12+1J6.0～7.5 12+2J表5.0.5-5 货架储物Ⅲ级仓库的系统设计基本参数序号室内最大净高(m)货架类型储物高度(m)货顶上方净空(m)顶板下喷头喷水强度(L/min﹒m2)货架内置喷头层数高度(m)流量系数1 －单、双排 3.0～6.0 ＜1.5 24.5 －－－2 ≤6.5 单、双排 3.0～4.5 - 18.0 －－－3 －单、双、多排 3.0 ＜1.5 12.0 －－－4 －单、双、多排 3.0 1.5～3.0 18.0 －－－5 －单、双、多排 3.0～4.5 1.5～3.0 12.0 1 3.0 806 - 单、双、多排 4.5～6.0 ＜1.5 24.5 - - -7 ≤8.0 单、双、多排 4.5～6.0 - 24.5 - - -8 - 单、双、多排 4.5～6.0 1.5～3.0 18.0 1 3.0 809 - 单、双、多排 6.0～7.5 ＜1.5 18.5 1 4.5 11510 ≤9.0 单、双、多排 6.0～7.5 - 32.5 - - -注：1 持续喷水时间不应低于2h，作用面积不应小于200 m2。
{Z}喷淋塔计算公式0324
{Z}喷淋塔计算公式0324喷淋塔计算公式1、流量Q(m3/h)150002、流量Q(m3/s)4.1666666673、流速（m/s)18>84、管径（m)0.481125224圆管#########5、液气比（L/m3)32~36、用水量（m3/h)457、用水量（m3/s)0.012540分钟水量22.58、水管流速(m/s)260分钟水量459、水管管径（mm)0.08922882610、空塔流速（m/s)20.1~211、塔径（m) 1.62867504塔截面积 2.08227717212、停留时间（s)22~313、塔高414、除尘效率015、压力损失8000.1~0.5KPa16、通风机分压效率0.70.5～0.717、风机联动方式1直联0.98联轴器0.95三角皮带18、电动机备用系数 1.22～5KW通风机1.3〉5KW 1.3引风机19、风机功率Ne 6.516290727系统压力损失计算a 、沿程压力损失计算：11、流量Q(m3/h)2400空气密度ρ 1.22、流量Q(m3/s)0.666666667管道直径D 0.2264554073、流速（m/s)13>8管内风速v 134、管径（m)0.226455407直管段长度L 10 阻力损失：ΔPl 447.7702759沿程压力损失合计b、局部阻力损失计算局部阻力损失系数ζ1查局部系数表局部阻力ΔPm 101.4 --摩擦压损系数局部阻力损失合计喷淋塔压力损失：活性炭塔压力损失设备管道压力损失总压力损失：0 19、风机功率Ne0式压力损失（Pa)除尘效率（%）〉90粒径大于10微米分割粒径（微米)3除尘效率（%）。
