STM32最小系统说明
Forest S1STM32最小系统使用说明
1.开箱
收到我们的宝贝之后，请及时清点物品。
我们使用了防静电袋包装，包括以下物品：
Forest S1STM32最小系统板X1
1*20排针X2
同学们根据自己的使用情况焊接相应的排针即可。
2.测试
测试之前先了解一下板子的供电：
一般我们使用USB供电即可，可以由电脑USB或者移动电源供电。
主板有自恢复保险丝，可以在连接电脑或者移动电源的时候提供过流保护，安全而可靠。
一般做项目的时候使用外部的5V供电即可。
通过板子左上方5V接口对外取电即可。
（请尽量使用华为等品牌的原装手机数据线连接板子，山寨的数据线可能损坏板子的接口、影响连接性能和稳定性）
1板子的电源测试
板子上面有两个LED灯，上电之后，丝印层为L1的红灯会亮起，代表板子供电正常。
2单片机运行状态测试
丝印层为L2的蓝灯是单片机运行状态指示灯，默认的代码中，单片机正常运行时，处于常亮状态。
3按键测试
板子右边丝印为【USER】的按键是用户按键，待板子正常启动之后，可以通过单击该按键让蓝色LED灯熄灭，再次单击，可以点亮蓝色LED。
4OLED显示屏测试（非标配，需要选购）
如果同学们购买了我们的OLED显示屏，可以插上测试一下的。
启动之后，
显示屏会显示Minibalance字样，代表测试成功。
3.程序下载教程
程序开发推荐使用：MDK5.1
下载链接：https:///cHBrLfzDkv9FL访问密码20c1
程序下载推荐使用：MCUisp（资料包里面有）
主板采用了一键下载电路，下载程序非常方便。
只需一根MicroUSB手机数据线就行了。
1硬件准备
硬件：
1.Forest S1STM32最小系统板
2.MicroUSB手机数据线（尽量选择原装手机数据线）
2软件准备
软件：MCUISP烧录软件（附送的资料有哈），相应的USB转TTL模块CH340G 的驱动。
附送的资料里面也有驱动哈，如果驱动安装实在困难，就下载个驱动精灵吧~
安装成功后可以打开设备管理器看看
可以看到驱动已经安装成功，否则会有红色的感叹号哦！！
3接线
非常简单，数据线连接电脑和板子即可。
4ISP软件设置，打开附送资料里面的MCUISP软件，并做如下设置：
OK,一切准备就绪，然后点击开始编程，程序就可以下载了！因为勾选了编程后执行，所以程序下载完后，会自动运行。
STM32最小系统
STM32最小系统STM32是意法半导体推出的一款32位微控制器，具有低功耗、高性能和丰富的外设资源等特点，被广泛应用于工业控制、消费电子、通信设备等领域。
而STM32最小系统则是指搭载STM32芯片的最小化硬件系统，通常包括主控芯片、时钟电路、电源管理电路和一些基本的外设接口电路等。
本文将介绍STM32最小系统的搭建方法和相关注意事项。
一、硬件设计。
1.主控芯片的选择。
STM32系列微控制器种类繁多，不同型号的芯片具有不同的性能和外设资源。
在设计最小系统时，首先需要根据实际应用需求选择合适的STM32芯片。
一般来说，最小系统中常用的是一些低端型号的STM32芯片，例如STM32F103C8T6、STM32F030F4P6等，这些芯片具有较低的成本和较少的引脚数量，非常适合用于最小系统的设计。
2.时钟电路设计。
STM32芯片需要外部提供稳定的时钟信号才能正常工作，因此在最小系统中需要设计时钟电路。
一般来说，可以选择使用石英晶体振荡器或者陶瓷谐振器作为时钟源，并通过合适的电路将时钟信号输入到STM32芯片的时钟输入引脚上。
3.电源管理电路设计。
STM32芯片需要提供稳定的电源供电才能正常工作，因此在最小系统中需要设计电源管理电路。
一般来说，可以选择使用稳压芯片或者LDO芯片来对输入电压进行稳压，以保证STM32芯片的工作电压在规定范围内。
4.外设接口电路设计。
最小系统通常需要提供一些基本的外设接口，例如LED指示灯、按键、串口通信接口等。
在设计最小系统时，需要根据实际应用需求设计相应的外设接口电路，并将其与STM32芯片相连接。
二、PCB布线。
在完成最小系统的硬件设计之后，需要进行PCB布线设计。
在进行PCB布线设计时，需要注意以下几点：1.将主控芯片、时钟电路、电源管理电路和外设接口电路等按照原理图进行合理布局，以减小信号传输路径长度，降低电磁干扰。
2.合理划分电源和地域，以减小电源回路的阻抗，提高系统的抗干扰能力。
一、STM32之最小stm32硬件系统的实现
⼀、STM32之最⼩stm32硬件系统的实现序⾔我们⼤多数⼈在学习stm32过程中都会陷⼊这样⼀个误区————只关注软件代码层⾯⽽忽视了硬件层⾯，简单来说就是只会⽤开发板，⼀旦需要设计⾃⼰的stm32系统就⽆从下⼿。
本⽂旨在完成stm32最⼩系统的设计，stm32最⼩系统包括：电源、复位电路、晶振、程序下载电路四个部分，简单来记就是吃饭、睡觉、到点、起床⼯作。
电源电就是MCU要吃的饭，不吃饭，stm32芯⽚肯定不能⼯作。
stm32最⼩系统板需要5v和3.3v两种电压，⼀般可以直接通过USB提供5v电压，也可以⽤电源适配器提供5V电压。
⽽3.3v电压可以通过稳压芯⽚如ASM1117-3.3v等，把5v电压降为3.3v输出。
参考电源电路如下：图中J1是USB接⼝，提供的5v电压经过ASM1117-3.3v后降为3v3,C1,C2(10*10^4pF=0.1u)⽤于电源滤波，⾼频滤波⽤⼩电容，低频滤波⽤⼤电容。
D3是⼀个led⽤以指⽰电源⼯况，其上的R1 510R即510.0Ω⽤以限流，防⽌led灯烧坏。
J3也是⼀个USB接⼝，提供5v电压，同时它也是⼀个模拟串⼝，其D-和D+引脚与ch340相应引脚连接构成⼀个串⼝设备。
stm32吃的是3v3将其VDD和VSS引脚分别连接到3v3和GND，就解决了stm32的吃饭问题。
注意：VBAT是stm32芯⽚的备⽤3.3v电源输⼊端，当没有备⽤电源是也需要将VBAT接到VDD上去。
VDDA和VSSA是模拟电源输⼊⼝，⽤以给stm32芯⽚内部ADC，复位电路供电因此必须分别接到VDD和VSS上。
复位电路⼈⼯作久了容易⾃闭、精神恍惚，这时需要睡⼀觉就以重新焕发活⼒。
stm32⼯作久了也容易“精神恍惚”————程序跑飞，也需要复位。
stm32的NRST引脚是复位信号接收引脚与RESET相连，芯⽚低电平复位。
如上图所⽰，当芯⽚刚上电时，电容充电导通，此时RESET=0，芯⽚复位；当按下复位按钮时，RESET接地，芯⽚复位。

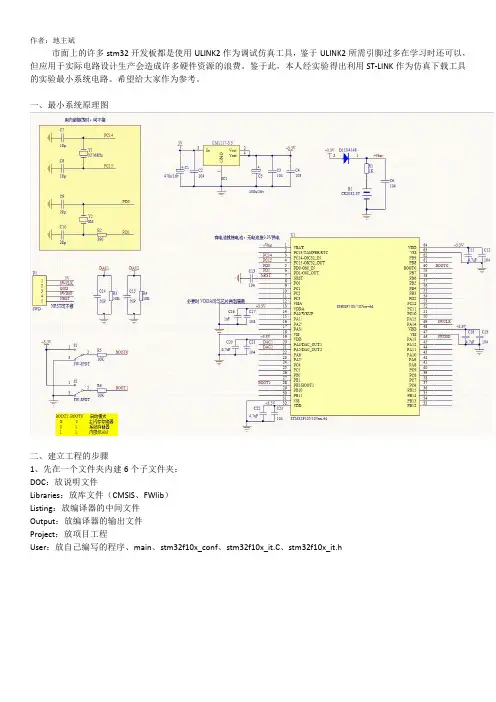

(仅供参考)STM32F105RBT6最小系统原理及工程的建立
市面上的许多stm32开发板都是使用ULINK2作为调试仿真工具，鉴于ULINK2所需引脚过多在学习时还可以，但应用于实际电路设计生产会造成许多硬件资源的浪费。
鉴于此，本人经实验得出利用ST-LINK作为仿真下载工具的实验最小系统电路。
希望给大家作为参考。
一、最小系统原理图
二、建立工程的步骤
1、先在一个文件夹内建6个子文件夹：
DOC：放说明文件
Libraries：放库文件（CMSIS、FWlib）
Listing：放编译器的中间文件
Output：放编译器的输出文件
Project：放项目工程
User：放自己编写的程序、main、stm32f10x_conf、stm32f10x_it.C、stm32f10x_it.h
2、双击桌面UV4图标启动软件，，---NWE uVision Project--选择保存地方----选择芯片型号------在左边处建立5个GOP（STARTUP放启动文件）、（CMSIS放内核文件）、（FWLIB放库里面的src的.C文件）、（USER 放自己写的程序文件及stm32f10x_conf.h、stm32f10x_it.h、stm32f10x_it.c、main.c）
3、将Output重置到一开始时所建的“Output”文件夹中。
4、将Listing重置到一开始时所建的“Listing”文件夹中。
5、在C、C++处的“Define”输入：STM32F10X_HD,USE_STDPERIPH_DRIVER。
对于不同的芯片容量，可对HD进行更改（LD、MD、HD、XL、XC）。
然后在“Include Paths”处指定相关的搜库位置。
6、Debug处选好下载器。
STM32入门系列-STM32最小系统介绍
STM32⼊门系列-STM32最⼩系统介绍STM32最⼩系统组成，也就是能够使得单⽚机正常运⾏程序，最少需要连接哪些器件。
⼀般来说，STM32最⼩系统由四部分组成：电源电路复位电路晶振电路下载电路STM32单⽚机由ARMCortexM3、总线矩阵、外设组成。
单⽚机开发板能够做哪些事情是⾃⼰的选择。
我们可以制作⼀款STM32最⼩系统核⼼开发板，当然根据实际项⽬的需求，加上单⽚机的某些特定外设模块。
简单说，要利⽤到STM32芯⽚所有引脚来设计具有特定或者通⽤功能的开发板。
⾸先要把STM32最⼩系统画出来，之后再添加需要⽤到的外设。
电源电路VDD表⽰数字电源的正极，⽽VSS是负极。
VDDA⽤来表⽰模拟电源正极（供电给ADC、DAC模块），VSSA是负极。
VREF+是参考电压输⼊引脚正极，VREF-是对应的负极。
ADC、DAC分别负责模数、数模转换。
在场合中，需要较的⾼信噪⽐，为此把模、数信号分开，来规避彼此影响。
于是有了数、模电源引脚之分。
为了给模拟电源提供标准电压信号，需要⽤到VREF引脚。
在对噪声要求不⾼的情况下，只需要做简单隔离即可。
⽐如，分别在VDD、VDDA以及VSS、VSSA之间接上0Ω电阻。
把VREF+与VDDA连接，把VREF-与VSSA连接。
在实际应⽤中，VREF+⽤来连接标准的电压输出，⽐如REF3133，产⽣标准的3.300V 电压，如下图所⽰。
因为STM32具有RTC功能（实时时钟），有VBAT（电池）引脚（接电池正极）。
出于安全考虑，设计如下电路。
既可以在有外接电源时保护电池，⼜可以在没有外接电源时给RTC供电。
原理容易理解，利⽤了⼆极管的单向导通性。
复位电路复位就是通常说的重启，STM32复位引脚是低电平复位，⽽正常⼯作状态时复位引脚是处于⾼电平状态。
晶振电路STM32有两组晶振，给单⽚机提供主时钟的晶振和给RTC提供时钟的晶振。
实际上，若⽤不到RTC功能，那么RTC晶振可不连接。
第6章 STM32F10x最小系统
精选课件ppt
Cortex-M3有32根 地址线，所以它 的寻址空间大小 为2^32 bit=4GB
程序存储器、数 据存储器、外设 寄存器、输入输 出端口被组织在 00至0x5FFF
FFFF(512MB )的
地址分配给片上
外设。
17
外设存储器映像 STM32F103外设寄存器组起始地址
精选课件ppt
2
6.1 STM32系列微控制器简介
STM32系列是基于ARM Cortex-M核的32位闪存微 控制器，集成度高、性能高、实时性、数字信号处理、 低功耗、低电压操作的易开发的芯片，适合不同用户的 需求。
精选课件ppt
3
例：STM32F10X系列
片上存储器容 量、集成外设 、功能模块、 封装形式等有 所区别。
精选课件ppt
4
S T M 3 2 F 1 0 x 系
列
产
品
编 号
精选课件ppt
5
精选课件ppt
6
ARM Lite Hi-Speed Bus Matrix / Arbiter (max 72MHz)
Flash I/F
CORTEXM3 CPU
72 MHz
32kB-512kB
STM32F10Fl3ash系Memo列ry 芯片
Power Supply Reg 1.8V
POR/PDR/PVD
JTAG/SW Debug Nested vect IT Ctrl
1x Systic Timer
6kB-64kB SRAM
20B Backup Regs External Memory
Interface**
XTAL oscillators 32KHz + 4~16MHz Int. RC oscillators
stm32最小系统原理图
stm32最小系统原理图STM32最小系统原理图。
STM32是STMicroelectronics公司推出的一款32位微控制器，广泛应用于各种嵌入式系统中。
在进行STM32开发时，我们通常会使用最小系统原理图来搭建基本的硬件环境，以便进行程序的烧录和调试。
本文将详细介绍STM32最小系统原理图的设计原理和具体连接方法。
首先，我们需要了解STM32最小系统原理图所需的基本元件。
最小系统原理图通常包括主控芯片、晶振、复位电路、电源电路和调试接口。
主控芯片是STM32系列微控制器，晶振用于提供时钟信号，复位电路用于确保系统在上电时能够正常复位，电源电路用于为系统提供稳定的电源，调试接口用于与开发工具连接，方便程序的烧录和调试。
在最小系统原理图中，主控芯片通常是STM32系列的芯片，根据具体的应用需求选择不同型号的芯片。
晶振的选择需要考虑系统的时钟要求，一般常用的晶振频率有8MHz、12MHz、16MHz等，需要根据实际情况进行选择。
复位电路通常包括复位按钮和复位电路，确保系统在上电时能够正常复位。
电源电路需要考虑系统的供电电压和电流需求，一般包括稳压芯片、电容、电感等元件。
调试接口通常使用SWD接口或JTAG接口，用于与开发工具连接，方便程序的烧录和调试。
接下来，我们将详细介绍STM32最小系统原理图的具体连接方法。
首先，将主控芯片、晶振、复位电路、电源电路和调试接口按照原理图连接起来，注意连接的正确性和稳定性。
接着，通过USB转串口模块将最小系统与电脑连接，打开开发工具，选择对应的芯片型号，进行程序的烧录和调试。
在烧录和调试过程中，需要注意电源的稳定性和连接的可靠性，确保程序能够正常烧录和调试。
在实际应用中，STM32最小系统原理图的设计需要根据具体的应用需求进行调整和优化。
例如，如果系统需要外部扩展模块，需要在最小系统原理图中增加对应的接口和电路。
另外，还需要考虑系统的功耗、抗干扰能力、稳定性等因素，确保系统能够稳定可靠地工作。
第2章 STM32单片机结构和最小系统
STM32F10x 处理器总线结构
总线结构中各单元的功能 ICode 总线：将 Flash 存储器指令接口与 Cortex-M3 内核的指令总线相连接，用于指 令预取； DCode 总线：将 Flash 存储器的数据接口与 Cortex-M3 内核的 DCode 总线相连接，用于 常量加载和调试访问； System 总线：将Cortex-M3 内核的 System 总线（外设总线）连接到总线矩阵；
退出
2.2 STM32F103总线和存储器结构
ICode Flash接口 DCode Cortex-M3 System SRAM DMA1 通道1 通道2 Flash接口
总线矩阵
DMA
复位和时钟 控制（RCC）
桥接1
DMA
…
AHB
桥接2
APB2
APB1 DAC SPI3/I2S PWR SPI2/I2S IWDG BKP CAN1 WWDG RTC CAN2 TIM7 I2C2 TIM6 I2C1 UART5 TIM5 UART4 TIM4 USART3 TIM3 USART2 TIM2
嵌入式单片机原理及应用
退出
1 2 3 4 5 6 7 8 9 10 11
ARM嵌入式系统概述 STM32单片机结构和最小系统 基于标准外设库的C语言程序设计基础 STM32通用输入输出GPIO STM32外部中断 STM32通用定时器 STM32通用同步/异步收发器USART 直接存储器存取DMA STM32的模数转换器ADC STM32的集成电路总线I2C STM32的串行外设接口SPI
总线结构中各单元的功能 DMA 总线：将DMA 的 AHB 主控接口与总线 矩阵相连； 总线矩阵：用于连接三个主动单元部件和三个 被动单元,负责协调和仲裁Cortex-M3 内核和 DMA 对 SRAM 的访问，仲裁采用轮换算法。 AHB/APB 桥：两个 AHB/APB 桥在 AHB 和 2 个 APB 总线之间提供完全同步连接。
STM32F429I最小系统原理图
169 170 1 2 3 4 5 68
PE0 PE1 PE2 PE3 PE4 PE5 PE6 PE7
3.3V
P1
PB4 PA15 PA13 PA14
12 34 56 78 9 10
GND
XTAL1 6pF
XTAL2 6pF
PC14
XTAL.R1 10M 32.768K
PE8<>FSMC_D5/TIM1_CH1N PE9<>FSMC_D6/TIM1_CH1
PE10<>FSMC_D7/TIM1_CH2N PE11<>FSMC_D8/TIM1_CH2
PE12<>FSMC_D9/TIM1_CH3N PE13<>FSMC_D10/TIM1_CH3 PE14<>FSMC_D11/TIM1_CH4 PE15<>FSMC_D12/TIM1_BKIN
142 143 144 145 146 147 150 151
PD0 PD1 PD2 PD3 PD4 PD5 PD6 PD7
PA8 PA9 PA10 OTG_DM / PA11 USB_P OTG_DP / PA12 USB_N PA13 PA14 PA15
119 120 121 122 123 124 137 138
PA8<>MCO1/USART1_CK/TIM1_CH1/I2C3_SCL/OTG_FS_SOF PA9<>USART1_TX/TIM1_CH2/I2C3_SMBA/DCMI_D0<>OTG_FS_ VBUS PA10<>USART1_RX/TIM1_CH3/OTG_FS_ID/DCMI_D1 PA11<>USART1_CTS/CAN1_RX/TIM1_CH4/OTG_FS_DM PA12<>USART1_RTS/CAN1_TX/TIM1_ETR/OTG_FS_DP PA13<>JTMS-SWDIO PA14<>JTCK-SWCLK PA15<>JTDI/SPI3_NSS/I2S3_WS/TIM2_CH1_ETR/SPI1_NSS
STM32最小系统
内嵌的自举程序 内嵌的自举程序存放在系统存储区，由ST在生产 线上写入，用于通过可用的串行接口对闪存存储 器进行重新编程： 1） 对于小容量、中容量和大容量的产品而言， 可以通过USART1接口启用自举程序。 2） 对于互联型产品而言，可以通过以下某个接 口启用自举程序：USART1 、USART2(重映像的)、 CAN2(重映像的)或USB OTG全速接口的设备模式 (通过设备固件更新DFU协议)。USART接口依靠内 部8MHz振荡器(HSI)运行。CAN和USB OTG接口只 能当外部有一个8MHz 、14.7456MHz 或25MHz时 钟(HSE)时运行。
普中STM32开发板带您进入ARM世界
STM32 最小系统
1.电源电路 2.复位电路 3.时钟电路 4.下载电路 5.启动模式
STM32启动模式
在STM32F10xxx里，可以通过BOOT[1:0] 引 脚选择三种不同启动模式。
在系统复位后，SYSCLK的第4个上升沿，BOOTx引 脚的值将被锁存。用户可以通过设置BOOT1和BOOT0引 脚的状态，来选择在复位后的启动模式。 在从待机模式退出时，BOOTx引脚的值将被重新 锁存；因此，在待机模式下BOOTx引脚应保持为需要 的启动配置。在启动延迟之后，CPU从地址0x0000 0000 获取堆栈顶的地址，并从启动存储器的0x0000 0004 指示的地址开始执行代码。 因为固定的存储器映像，代码区始终从地址 0x0000 0000 开始( 通过ICode 和DCode总线访问)， 而数据区(SRAM) 始终从地址0x2000 0000 开始(通过 系统总线访问) 。Cortex-M3的CPU始终从ICode 总线 获取复位向量，即启动仅适合于从代码区开始( 典型 地从Flash启动) 。STM32F10xxx微控制器实现了一个 特殊的机制，系统可以不仅仅从Flash存储器或系统 存储器启动，还可以从内置SRAM启动。
STM32最小系统使用手册
STM32最小系统使用手册修订历史1.STM32F103C8T6最小系统简介硬件资源：1、STM32F103C8主芯片一片2、贴片8M晶振（通过芯片内部PLL最高达72M）ST官方标准参数3、LM1117-3.3V稳压芯片，最大提供800mA电流4、一路miniUSB接口，可以给系统版供电，预留USB通讯功能5、复位按键6、标准JTAG下载口一个，支持JLink，STLink7、BOOT选择端口8、IO扩展排针20pin x 29、电源指示灯1个10、功能指示灯一个，用于验证IO口基本功能11、预留串口下载接口，方便和5V开发板连接，用串口即可下载程序12、尺寸：64mm X 36.4mm13、高性能爱普生32768Hz晶振，价格是直插晶振的10倍价格，易起振14、20K RAM，64K ROM ，TQFP48封装模块说明BOOT短路帽设置说明BOOT1=x BOOT0=0 从用户闪存启动，这是正常的工作模式。
（上电运行程序或者JTAG方式下载程序时候使用）BOOT1=0 BOOT0=1 从系统存储器启动，这种模式启动的程序功能由厂家设置。
（从固化的bootloader启动，一般用于ISP下载时候使用）BOOT1=1 BOOT0=1 从内置SRAM 启动，这种模式可以用于调试。
下载程序方法：需要TTL模块下载工具（已安装好驱动）推荐使用本店开发的CP2102 USB-TTL模块对STM32最小系统进行下载程序。
（CP2102与其他的JLINK或者STLINK比价格要便宜很多，只能用于下载，不能用于DEBUG调试程序）1.CP2102和STM32用杜邦线按照以下连接后，接在电脑USB接口TXD -----------> RX1RXD -----------> TX1GND -----------> GND2.将STM32上的BOOT选择短路帽进行设置(进入ISP下载模式)BOOT1 -----------> 0BOOT0 -----------> 13.将CP2102与电脑连接后，打开MCUISP软件，✓点击“搜索串口”，“Port”选项会有可用的COM选项。
