风机盘管加新风系统计算示例
风机盘管加新风系统——处理过程
空调技术承德石油高等专科学校风机盘管加新风空调过程一、夏季空调过程㈠新风处理到室内焓值（湿工况）新风独立送入独立新风口εh NNO W LN ′新风设计步骤：确定W 和N 点确定新风处理后的终状态点L 12h L =h N确定室内送风状态点O3过N 作ε与φ=90～95% 的交点即为O （最大送风温差）则：G =Q /（h N –h O ）Kg/s确定风机盘管处理后的状态点N＇4L、O、N＇在一条直线上，且有：新回风比：G/G L=ON＇/LOW=（h O－h N＇）/（h L－h O）=（d O－d N＇）/（d L－d O）推出：h N＇= h O－（h L－h O）G W/G Ld N＇=d O－（d L－d O）G W/G L其中：G=G－G WL确定新风机组冷量和风机盘管冷量5新风机组：Q=G W（h W－h L）KwO其中：h= h NL盘管：Q=G L（h N－h N＇）KwO＇选择设备：考虑风量、冷量、热量6新风接入风机盘管新风接入机组或送入吊顶εh NNO 风机盘管冷量不变，风量为总风量C ′L W 新风（二）风机盘管加新风系统其他处理方案t NεNOWLN′新风处理到室内干球温度（tL= t N）（二）风机盘管加新风系统其他处理方案d N εOLNWN′新风处理到室内含湿量线上（dL= d N）新风处理到低于室内含湿量（dL ＜dN）d N εWNO L N′室内盘管1室内冷负荷新风机组2新风冷负荷新风湿负荷室内湿负荷——温湿独立空调系统二、冬季工况空调过程设计㈠新风直接送入室内εW ′N N ′O ′E d Nd o′d E W 1新风机组加热量新风机组加湿量风机盘管加热量㈡新风接入风机盘管处理过程：h—d图：d Ed N d o′εW′NO′EW1C三、风机盘管和新风机组的选择风机盘管机组选择——每个房间分别选取根据计算所得风量、冷量、热量选择合适的产品新风机组——分系统选取机组冷、热、湿、风量应等于所负担各房间的冷、热、湿、风量之和——选取小结风机盘管加新风系统是应用非常广泛的一种空调形式，一般建议采用独立新风系统方式。

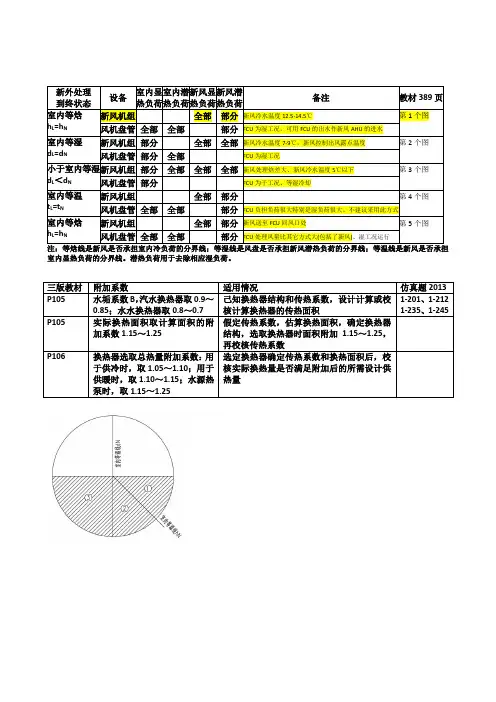

(51)风机盘管+新风系统承担负荷问题、换热器附加系数
换热器选取总热量附加系数：用于供冷时，取1.05～1.10；用于供暖时，取1.10～1.15；水源热泵时，取1.15～1.25
选定换热器确定传热系数和换热面积后，校核实际换热量是否满足附加后的所需设计供热量
新外处理
到终状态
设备
室内显
热负荷
室内潜
热负荷
新风显
热负荷
新风潜
热负荷
备注
教材389页
室内等焓
hL=hN
新风机组
全部
部分
新风冷水温度12.5-14.5℃
第1个图
风机盘管
全部
全部
部分
FCU为湿工况，可用FCU的出水作新风AHU的进水
室内等湿
dL=dN
新风机组
部分
全部
全部
新风冷水温度7-9℃，新风控制出风露点温度
全部
部分
新风送至FCU回风口处
第5个图
风机盘管
全部
全部
部分
FCU处理风量比其它方式大(包括了新风)、湿工况运行
注：等焓线是新风是否承担室内冷负荷的分界线；等湿线是风盘是否承担新风潜热负荷的分界线；等温线是新风是否承担室内显热负荷的分界线。潜热负荷用于去除相应湿负荷。
三版教材
附加系数
适用情况
仿真题2013
第2个图
风机盘管
部分
全部
FCU为湿工况
小于室内等湿
dL＜dN
新风机组
部分
全部
全部
全部
新风处理焓差大、新风冷水温度5℃以下
第3个图
风机盘管
部分
FCU为干工况、等部分
第4个图
风机盘管
全部
全部

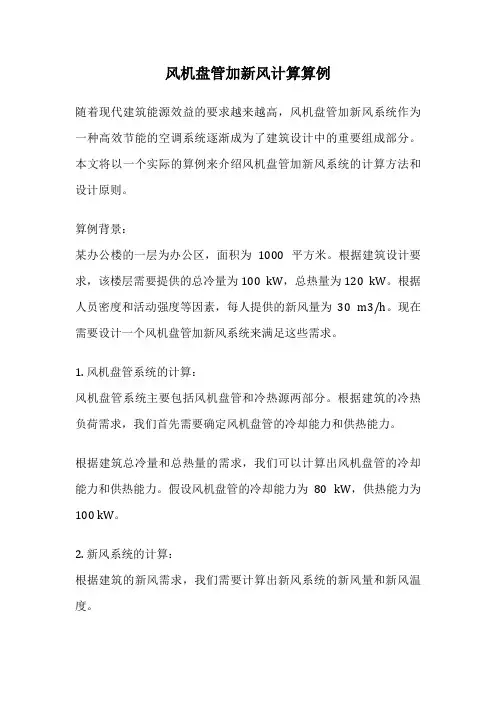

风机盘管加新风计算算例
风机盘管加新风计算算例随着现代建筑能源效益的要求越来越高，风机盘管加新风系统作为一种高效节能的空调系统逐渐成为了建筑设计中的重要组成部分。
本文将以一个实际的算例来介绍风机盘管加新风系统的计算方法和设计原则。
算例背景：某办公楼的一层为办公区，面积为1000平方米。
根据建筑设计要求，该楼层需要提供的总冷量为100 kW，总热量为120 kW。
根据人员密度和活动强度等因素，每人提供的新风量为30 m3/h。
现在需要设计一个风机盘管加新风系统来满足这些需求。
1. 风机盘管系统的计算：风机盘管系统主要包括风机盘管和冷热源两部分。
根据建筑的冷热负荷需求，我们首先需要确定风机盘管的冷却能力和供热能力。
根据建筑总冷量和总热量的需求，我们可以计算出风机盘管的冷却能力和供热能力。
假设风机盘管的冷却能力为80 kW，供热能力为100 kW。
2. 新风系统的计算：根据建筑的新风需求，我们需要计算出新风系统的新风量和新风温度。
根据楼层的面积和每人提供的新风量，我们可以计算出该楼层的总新风量。
假设总新风量为3000 m3/h。
根据新风量和新风温度，我们可以计算出新风系统的新风温度。
假设新风温度为25℃。
3. 风机盘管加新风系统的设计：根据风机盘管的冷却能力和供热能力，以及新风系统的新风量和新风温度，我们可以设计出风机盘管加新风系统的具体参数。
根据冷却能力和新风量，我们可以计算出风机盘管的冷却水流量。
假设冷却水流量为2 m3/h。
然后，根据供热能力和新风量，我们可以计算出风机盘管的供热水流量。
假设供热水流量为2.5 m3/h。
根据冷却水流量和供热水流量，我们可以确定风机盘管的冷却水温和供热水温。
假设冷却水温为7℃，供热水温为40℃。
通过以上的计算和设计，我们可以得到一个满足建筑需求的风机盘管加新风系统。
这个系统能够提供所需的冷却能力和供热能力，并且能够满足建筑的新风需求。
风机盘管加新风系统是一种高效节能的空调系统，它可以根据建筑的冷热负荷需求和新风需求来进行计算和设计。
暖通空调专业案例模拟试题及答案解析(4)
新风量(m3/h)50018013602002240
送风量(m3/h)300020004200280012000
A．2200～2300m3/h B．2350～2450m3/h
C．2500～2650m3/h D．2700～2850m3/hA.
B.
C.
D.
上一题下一题
A．52% B．53% C．56% D．58%A.
B.
C.
D.
上一题下一题
(22/30)单项选择题
第22题
某高层酒店采用集中空调系统，冷水机组设在地下室，采用离心式循环水泵输送冷水，单台水泵流量为400m3/h，扬程为50mH2O，系统运行后，发现水泵出现过载现象，水泵阀门要关至1/4水泵才可正常进行，且满足供冷要求。经测试，系统实际循环水泵流量为300m3/h。查该水泵样本见下表，若采用改变水泵转速的方式，则满足供冷要求时，水泵转速应接近何项?
A．2.7kW B．5.4kW
C．6.7kW D．9.4kWA.
B.
C.
D.
上一题下一题
(21/30)单项选择题
第21题
某办公楼普通机械送风系统风机与电机采用直联方式，设计工况下的风机及传动效率为92.8%，风管的长度为124m，通风系统单位长度平均风压为5Pa/m，(包含摩擦阻力和局部阻力)。问：在通风系统设计时，所选择的风机在设计工况下效率的最小值应接近以下效率值，才能满足节能要求?
a33348590kjkg干空气b31327783kjkg干空气c29307075kjkg干空气d27286368kjkg干空气上一题下一题1930单项选择题第19某空调系统采用全空气空调方案冬季房间总热负荷为150kw室内计算温度为18需要的新风量为3600m3h冬季室外空调计算温度为12冬季大气压力按1013hpa计算空气的密度为12kgm3定压比热容为101kjkgk热水的平均比热容为418kjkgk空调热源为8060的热水则该房间空调需要的热水量为何值
某办公楼一层风机盘管加新风系统设计说明书
保定市某办公楼一层空调系统设计说明书设计人：熊保全班级：建环1201学号：0122指导老师：郑国忠时间：2015年5月保定市某办公楼一层空调系统设计说明书本设计为保定市某办公楼空调系统设计。
该办公楼属大型办公建筑，建筑共三层。
设计内容主要是是一层的空调系统，并且采用风机盘管加新风系统。
设计的依据主要有《民用建筑供暖通风与空气调节设计规范》（）、《实用供热空调设计手册》、《公共建筑节能设计标准》（GB50189-2005）等规范手册。
1概况工程概况本建筑是保定市的办公建筑，保定市处于我国北方，冬长夏短，属于严寒地区。
该建筑共三层，主要是办公用房，本设计主要负责其一层的空调系统，其空调面积共㎡，设计的主要目的是使各功能间的室内空气符合风速、温度、湿度，及人体的舒适性需要。
设计参数1.2.1气象参数A.基本参数表1-1 基本参数表B.室外参数表1-3 冬季参数表C.室内设计参数表1-4 室内设计参数表1.2.2土建资料该办公楼一层的土建尺寸为42m×，层高3m。
各围护结构的材料及传热系数如下：A外墙：轻集料混凝土砌块框架填充墙-玻璃棉板40B外窗：双层6mm外窗，内遮阳C外门：节能外门表1-7外门传热系数表D内墙：砖墙（002002）E内门1F内门2：木（塑料）框单层实体门表1-7外门传热系数表(W/(㎡·K))(W/(㎡·K))1.2.3人员资料办公室人均占有的使用面积为8㎡/人。
1.2.4照明及设备资料室内照明及设备的功率密度均为20Kw/㎡。
1.2.5空调使用时间办公楼空调每天使用10小时，即8：00~18：00。
1.2.6其他资料新风量定为每人30m³/h；噪声控制要求办公室≤45dB(A)；保持空调房间的大气压力比外界稍高，一般取5-10Pa。
3设计方案本设计采用风机盘管加新风系统，该系统是目前应用广泛的一种空调系统，它由风机盘管来承担全部室内负荷，单独设新风机组，向室内补充所需新风。
风机盘管加新风系统示例讲课教案
风机盘管加新风系统示例风机盘管加新风系统计算示例一、空气处理过程如图所示：室内状态点N（26℃，60%相对湿度）、室外状态点W（34.9℃，76%相对湿度）二、处理过程：S点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N的等焓线与相对湿度90%的焦点S就是新风机组处理后的状态点。
L点的确定：风机盘管露点送风，并认为处理后的状态点L与室内状态点N的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L点就是温度为16℃的等温线与相对湿度90%的焦点。
O点的确定：O点在L点和S点的连线上，由新风和回风的比值确定。
三、计算过程以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。
民用建筑空调冷负荷估算指标房间名称室内人数建筑负荷人体负荷照明负荷新风量人/m2W/m2W/m2W/m2m3/(人·h) 包厢0.5 40 84 17 151、新风机组的计算及选型新风量：31519285/xfM m h=⨯=新风负荷：1.2285 1.2()(105.1158.45) 4.4336003600xfxf w sMQ h h kw⨯⨯=-=-=由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。
扩大5倍后，新风量为1425，新风负荷为22.15。
选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。
性能参数如下表：2、风机盘管的计算及选型由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。
室内冷负荷：(408417)385358snQ w=++⨯=风机盘管风量：336003600 5.358976/1.2() 1.2(58.4541.98)snsnn LQM m hh h⨯==--选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准）3、风量比值总送风量：39762851261/sn xfM M M m h=+=+=所以，新风占总风量的比值为285/1261=23%，回风占的比值为77%由于送风点O在L和S的连线上，由风量比值可以确定混合后的送风点O的状态参数。
空气处理过程以及送风量计算示例
空气处理过程以及送风量计算示例1 空气热湿处理一次回风空气处理过程图—1εR独立新风加风机盘管系统空气处理过程图—22 送风量商场：送风量计算公式Ms= Qc/（h R -h S ）查h—d 图 t R =27℃ d=60 % h R =61.89KJ/kg根据：ε= Qc/ Mw=208kw/0.0258=8047kJ/kg过R 点交相对湿度φ=95%于s 点。
确定hs=47.82 kJ/kg 干球温度17.4℃。
求Ms ：Ms =Qc/（h R -hs ）=208kw/（61.87KJ/kg －47.82 kJ/kg ）=14.8kg/s=12.3 m 3/s= 44412 m 3/h注：t R =27℃ d=60 %；密度1.2Kg/ m 3估算新风量为16504 m 3/h ，新风比为0.37，0.3.7＞0.3，将新风比改为0.3 新风量M X ，回风量M HM X =0.3×Ms =4.44kg/sM H = Ms －M X =10.36kg/s根据新风比求混合点C 的ic ，io=88.41,i R =61.87kJ/kg ，求得hc=80.5 kJ/kg所以混合点处理到送风状态点所需处理冷量为总冷量：Ms×（hc －hs ）=14.8/kg/s×（80.5－47.82）=483.7KW 。
客房1Qc=6.02KW ，Mw=1.3 ×10-3 kg/s ε=6.02/(1.3×10-3 )=4425(kJ/kg) 取送风温差Δts=8℃， 送风温度 ts=27-8=19℃通过室内点R(27℃,60℅)作过程线ε，ts 的等温线与ε的交点为送风状态点，查焓3.0=--Ro c o i i i i湿图得hs=50.94kJ/kgMs=6.02/(61.87-50.94)=0.55 kg/s=1650 m3 /h校核：房间容积V=121m3换气次数n=Vs/V=(0.55/1.2×3600)/137=12在5～15次之间。
制冷干式风盘+新风空调选型计算实例
干式风机盘管+新风空调系统设计选型步骤1. 确定夏季室内、外空气的状态参数（t N 、φN 、i N 、t W 、t WS 、i W ）；2. 分别计算各个房间的室内显热负荷（Q x ）和湿负荷（W ）并汇总；3. 根据室内外空气状态之间的关系（i N 、i W 、d N 、d W ），依据设计选用原则确定 新风机组和风机盘管分别负担的显热负荷，在某可按照各承担50%的水平选取。
4.风机盘管干工况运行，则新风系统必须承担室内产生的全部湿（潜热）负荷；在新风除湿的同时，应使新风冷量最大化，并尽可能多地承担室内的显热负荷。
5. 选取 新风机组的送风温差，可得新风送风温度t O ，依据显热负荷承担比例算出 新风需要承担的显热负荷，根据G O ＝()O N xt t Q -⨯337.0可计算出新风的送风量。
6．根据公式ON O d d W G -=，计算按照消除室内余湿，新风机器露点对应的含湿量d L ，校核新风量是否满足除湿和人体卫生要求。
7． 已知新风送风温度t O 和送风含湿量d O ，可得新风送风点的其它状态参数。
沿新风送风状态点等焓线向上与新风室外状态点等含湿量线相交，即为 新风间接蒸发制冷段出风状态点。
8．根据不同地区、不同的室内设计参数、不同建筑物和室内条件，选取和校核间接蒸发制冷段效率和直接蒸发制冷段效率及其组合是否满足新风出风状态的要求。
9．统计各个房间所需的新风量，根据所需的新风总量选取新风机组及功能段。
10．按风机盘管承担的显热负荷比例，计算得出风机盘管需要承担的显热负荷数值，参照样本中风机盘管干工况供冷量数据表，选择风机盘管型号和数量。
11．统计风机盘管的数量，汇总风机盘管的总供冷量及水流量，选取相应的间接蒸发冷水机组。
某文体中心干式风机盘管+新风空调系统设计选型实例已知：某市办公楼建筑面积2700平方米，办公室结构尺寸统一为9米×6.3米，共45间。
给定夏季空调室内设计参数，室内干球温度t N = 26℃,相对湿度φN =60%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
风机盘管加新风系统计算示例
一、空气处理过程如图所示：
室内状态点N （26℃，60%相对湿度）、室外状态点W （34.9℃，76%相对湿度）
二、处理过程：
S 点的确定：新风机组做与室内状态点等焓的露点送风，即室内状态点N 的等焓线与相对湿度90%的焦点S 就是新风机组处理后的状态点。
L 点的确定：风机盘管露点送风，并认为处理后的状态点L 与室内状态点N 的温差为10℃（规范规定温差在10℃范围内，由设计人员自行选择），所以，L 点就是温度为16℃的等温线与相对湿度90%的焦点。
O 点的确定：O 点在L 点和S 点的连线上，由新风和回风的比值确定。
三、计算过程
以面积为38㎡的包厢为例，包厢人数为19人，设计参数见下表。
房间名称 室内人数 建筑负荷 人体负荷 照明负荷 新风量 人/m 2
W/m 2
W/m 2
W/m 2
m 3
/(人·h)
包厢
0.5
40
84
17
15
1、新风机组的计算及选型 新风量：31519285/xf M m h =⨯=
新风负荷： 1.2285 1.2
()(105.1158.45) 4.433600
3600
xf xf w s M Q h h kw ⨯⨯=
-=
-= 由于新风机组一般为一层选择一台，本例题为一单独房间，没有这么小的型号，所以把计算值扩大5倍，以示例如何选择机组。
扩大5倍后，新风量为1425，新风负荷为22.15。
选择天津天大胜远中央空调有限公司的吊顶新风机组，型号为DX1.5*6。
性能参数如下表：
2、风机盘管的计算及选型
由于是等焓处理，所以风机盘管的负荷就等于室内冷负荷。
室内冷负荷：(408417)385358sn Q w =++⨯=
风机盘管风量：336003600 5.358
976/1.2() 1.2(58.4541.98)
sn sn n L Q M m h h h ⨯=
=--
选择贝莱特空调有限公司的风机盘管，型号为FP-136，性能指标见下图：（选择时以中速为标准）
3、风量比值
总送风量：39762851261/sn xf M M M m h =+=+=
所以，新风占总风量的比值为285/1261=23%，回风占的比值为77%
由于送风点O 在L 和S 的连线上，由风量比值可以确定混合后的送风点O 的状态参数。
4、热湿比
湿负荷：660.278100.278190.93109100.535/w m n g g s ϕ--=⨯=⨯⨯⨯⨯=
热湿比：3
5.358
100000.53510
w
Q m ε-=
=
=⨯室 热湿比线与L 和S 连线的焦点，与O 点很近，所以选型正确。
