硬件设计
系统概述
步进电机控制系统的设计分为两大部分：硬件部分和软件部分。
硬件部分的设计包括脉冲发生模块、电流驱动模块、液晶显示模块和键盘输入模块四个部分。
软件部分的设计包括键盘扫描模块、脉冲发出模块、液晶显示模块、延时模块和速度调节模块等。
图1 系统硬件设计框图
系统硬件设计
1.1 设计概要
在系统硬件设计中主要考虑的事MCU的选型、系统各模块的实际工作效率、模块的接口
1.2 STM32F103C8微处理器
1.2.1 微处理器选型
在步进电机控制系统设计中，微控制器起着关键的作用。
步进电机控制的数据处理运算并不多，不要求微控制器具有很高的处理速度和较大的RAM存储空间。
从成本和电路简化方面考虑，我们希望寻找一款体积较小、功能全面、价格低廉的单片机。
通过系统分析，我们确立微处理器的选型原则如下：
1)基于控制类微处理器
2)内置程序存储空间
3)内置数据存储空间
4)具备足够的I/O端口
5)具有常见的封装形式，且便于电路制作和焊接
6)性价比高，容易选购
此外还需考虑处理器在市场的应用广泛情况、学习与参考的资料是否丰富。
结合以上的选型考虑最终选择STM32F10x系列的处理器作为步进电机电机控制系统设计的核心处理器。
1.2.2 STM32F103c8简介
STM32F103c8增强型系列使用高性能的ARM Cortex-M3 32位的RISC内核，工作频率为72MHz，内置高速存储器(高达128K字节的闪存和20K字节的SRAM)，丰富的增强I/O端口和联接到两条APB总线的外设。
所有型号的器件都包含2个12位的ADC、3个通用16位定时器和一个PWM定时器，还包含标准和先进的通信接口：多达2个I2C和SPI、3个USART、一个USB和一个CAN。
STM32F103xx增强型系列工作于-40°C至+105°C的温度范围，供电电压2.0V至3.6V，一系列的省电模式保证低功耗应用的要求。
1.2.3 设计中部分应用介绍
通用输入输出接口(GPIO)
每个GPIO引脚都可以由软件配置成输出(推挽或开漏)、输入(带或不带上拉或下拉)或复用的外设功能端口。
多数GPIO引脚都与数字或模拟的复用外设共用。
除了具有模拟输入功能的端口，所有的GPIO引脚都有大电流通过能力。
在需要的情况下，I/O引脚的外设功能可以通过一个特定的操作锁定，以避免意外的写入I/O寄存器。
在APB2上的I/O脚可达18MHz的翻转速度。
图2 I/O端口位的基本结构
在本次步进电机控制系统设计中使用GPIO输出脉冲序列，结合输出特性将配置成推挽输出。
采用50MHZ速率输出（不考虑功耗）。
推挽输出的特性：
1)推挽输出可以输出高,低电平,连接数字器件
2)推挽结构一般是指两个三极管分别受两互补信号的控制,总是在一个三极管导通的时候
另一个截止.要实现线与需要用OC(open collector)门电路.是两个参数相同的三极管或MOSFET,以推挽方式存在于电路中,各负责正负半周的波形放大任务,电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小,效率高。
输出既可以向负载灌电流，也可以从负载抽取电流。
Systick定时器
Systick主要的作用就是用来计时，采用Systick计时可以获得准确的时钟间隔，从而获得精准频率的脉冲序列。
采用Systick定时器获得时间间隔是采用硬件延时的手段，比较软件延时可以知道有一下几个特点：
1)硬件延时占用了硬件资源，但是不占用CPU的运算资源。
硬件延时有着自己的计时系
统，不会占用CPU，只有到达了设定的时间间隔CPU才会响应中断，处理中断过程序。
而软件延时是循环消耗CPU的运算时间，在此间CPU不会处理其他任务。
这对于多任务的控制系统是相当浪费资源的。
2)硬件延时准确，不用考虑内部程序的处理情况，就可以反应准确的时间间隔响应；而这
一点软件延时由于内部处理的程序不同，指令周期不同，产生的时间间隔也不同。
外部中断/事件控制器（EXTI）
外部中断/事件控制器有用于阐释事件/中断请求的19个边沿检测器组成。
每个输入线可以被单独配置以选择类型（脉冲或者挂起）和相关的触发（上升沿触发或者下降沿触发或者双边沿触发）。
每个线也可以被单独屏蔽，一个挂起的寄存器保存了中断请求的状态线。
在本次步进电机控制系统设计中使用EXTI作为按键的中断接口。
1.3脉冲发生模块
步进电机的驱动脉冲是由处理器GPIO端口产生的。
在这采用GPIO四个端口分别对步进电机的A，B，C，D端口输入脉冲。
脉冲的频率通过软件来设定。
单极性5线4相步进电机的工作方式有：
1)单拍：A – B – C – D 它指每次仅给一个绕组通电，使得转子旋转，并且运动到转子永磁
体与具体相反记性的绕组对齐的位置。
2)双拍：AB –BC – CD – DA 它同时给两个绕组通电，这样就使转子旋转，并且在永磁体到
达两个通电绕组的中间位置点时平衡。
双拍方式的优点是比单拍方式多获得41.4%的输出力矩，不过代价是需要花费后者的双倍的能量，因为它有两相绕组同时通电。
3)半拍：A – AB – B – BC – C – CD – D – DA 它工作时的则让两个绕组通电与单个绕组通电方
式交替的进行。
半拍方式的输出力矩比双拍方式小，随设计不同，在15% - 30%之间变化，不过它可以获得双拍方式两倍的步进分辨率（每圈两倍的步数）。
本文采用半拍方式。
其工作方式通电换相的相序如上3)所示，共8个状态。
如果GPIOA 口输出的控制信号中，用“0”和“l”分别代表绕组通电和断电，则可用8个控制字来对应这8个状态。
在程序中，只要依次将这8个控制字送到GPIOA口，每送一个控制字，就完成一拍，步进电机转过一个步距角，每步转角3.75°。
程序可根据这个原理来设计。
1.4电流驱动模块
本文采用的驱动芯片是ULN2003 达林顿芯片。
ULN2003 是是高压大电流达林顿晶体管阵列系列产品,具有电流增益高、工作电压高、温度范围宽、带负载能力强等特点适应于各类要求高速大功率驱动的系统。
ULN2003电路是美国Texas Instruments公司和Sprague公司开发的高压大电流达林顿晶体管阵列电路文中介绍了它的电路构成、特征参数及典型应用。
图3 ULN2003功能逻辑图
本次步进电机控制系统设计只分别使用了四个输入、输出端口。
四个输出端口作为步进电机的电流驱动端口。
部分电流放大电路原理图如图4
图4 电流驱动电路连接图
1.5其他模块
液晶显示模块
LCD1602显示屏是工业字符型液晶，能够同时显示16x02即32个字符。
（16列2行）1602液晶也叫1602字符型液晶，它是一种专门用来显示字母、数字、符号等的点阵型液晶模块。
它由若干个5X7或者5X11等点阵字符位组成，每个点阵字符位都可以显示一个字符，每位之间有一个点距的间隔，每行之间也有间隔，起到了字符间距和行间距的作用，正因为如此所以它不能很好地显示图形（用自定义CGRAM，显示效果也不好）。
1602LCD是指显示的内容为16X2,即可以显示两行，每行16个字符液晶模块（显示字符和数字）。
市面上字符液晶大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此基于HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。
下图是本次设计的显示器的原理图，具体驱动方式可以参考数据手册。
图5 LCD1602显示屏原理图
液晶显示模块用于显示步进电机的正反转向、转速等显示信息。
按键输入模块
键盘中每一个按键都是一个常开的开关电路，当所设置的功能键或数字键按下时，则处于闭合状态，对于一组键或一个键盘，需要通过接口电路与单片机相连，以便把键的开关状态通知单片机。
单片机可以采用查询或中断方式了解有无键输入并检查哪一个键被按下，并
通过转移指令转入执行该键的功能程序，执行完又返回到原始状态。
一般有独立按键和矩阵键盘两种接口方式。
本文需要按键接口不是很多，采用独立按键方式，独立式按键是指直接用I/O口线构成的单个按键电路。
每个独立式按键单独占有一根I/O口线，每根I/O口线的工作状态不会影响其他I/O口线的工作状态，这是一个最简单易懂的按键结构，如下图：
图6 独立按键原理图。

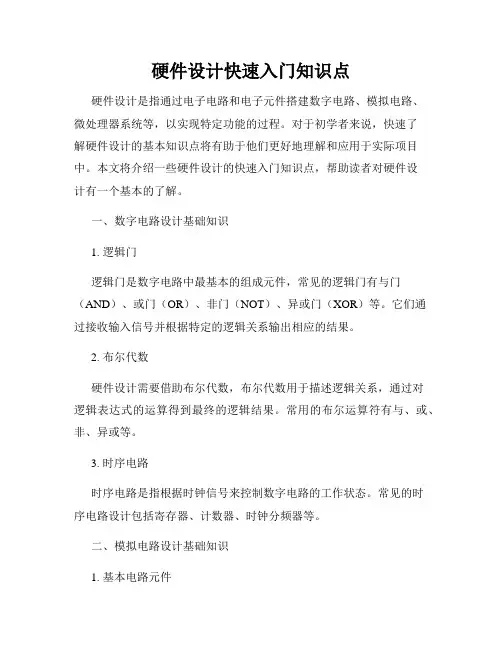

硬件设计快速入门知识点
硬件设计快速入门知识点硬件设计是指通过电子电路和电子元件搭建数字电路、模拟电路、微处理器系统等，以实现特定功能的过程。
对于初学者来说，快速了解硬件设计的基本知识点将有助于他们更好地理解和应用于实际项目中。
本文将介绍一些硬件设计的快速入门知识点，帮助读者对硬件设计有一个基本的了解。
一、数字电路设计基础知识1. 逻辑门逻辑门是数字电路中最基本的组成元件，常见的逻辑门有与门（AND）、或门（OR）、非门（NOT）、异或门（XOR）等。
它们通过接收输入信号并根据特定的逻辑关系输出相应的结果。
2. 布尔代数硬件设计需要借助布尔代数，布尔代数用于描述逻辑关系，通过对逻辑表达式的运算得到最终的逻辑结果。
常用的布尔运算符有与、或、非、异或等。
3. 时序电路时序电路是指根据时钟信号来控制数字电路的工作状态。
常见的时序电路设计包括寄存器、计数器、时钟分频器等。
二、模拟电路设计基础知识1. 基本电路元件模拟电路设计需要了解一些基本的电路元件，如电阻、电容、电感等，以及它们在电路中的作用。
此外，还需要了解电源、信号发生器、示波器等仪器设备的基本知识。
2. 放大电路放大电路是模拟电路设计中常见的一种电路，通过增强输入信号的幅度来实现信号的放大。
常用的放大电路有共射放大电路、共基放大电路、共集放大电路等。
3. 滤波电路滤波电路用于将输入信号中的某些频率分量滤除或增强，以得到所需的信号。
常见的滤波电路有低通滤波器、高通滤波器、带通滤波器等。
三、微处理器系统设计基础知识1. 微处理器架构微处理器是硬件设计中常见的一种设备，它是计算机系统的核心部分，负责执行各种指令并进行数据处理。
了解微处理器的基本结构和指令集架构对于设计有效的微处理器系统至关重要。
2. 总线和接口总线和接口用于连接微处理器和其他外部设备，以实现数据和信号的传输。
熟悉常见的总线标准和接口规范，如PCI、USB、RS232等，可以帮助设计出更加稳定和兼容性强的系统。

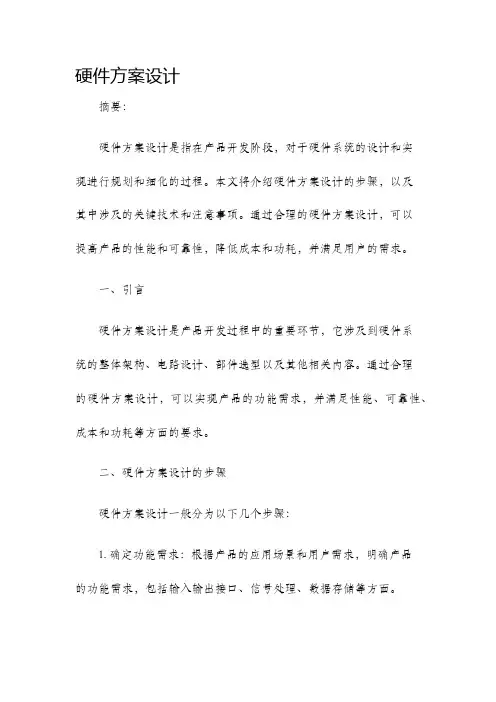

硬件方案设计
硬件方案设计摘要：硬件方案设计是指在产品开发阶段，对于硬件系统的设计和实现进行规划和细化的过程。
本文将介绍硬件方案设计的步骤，以及其中涉及的关键技术和注意事项。
通过合理的硬件方案设计，可以提高产品的性能和可靠性，降低成本和功耗，并满足用户的需求。
一、引言硬件方案设计是产品开发过程中的重要环节，它涉及到硬件系统的整体架构、电路设计、部件选型以及其他相关内容。
通过合理的硬件方案设计，可以实现产品的功能需求，并满足性能、可靠性、成本和功耗等方面的要求。
二、硬件方案设计的步骤硬件方案设计一般分为以下几个步骤：1. 确定功能需求：根据产品的应用场景和用户需求，明确产品的功能需求，包括输入输出接口、信号处理、数据存储等方面。
2. 硬件系统架构设计：根据功能需求，设计硬件系统的整体架构，包括硬件模块之间的连接和通信方式，以及系统的总体性能和可扩展性等。
3. 电路设计：根据硬件系统架构，设计各个硬件模块的电路，包括传感器、处理器、存储器、通信模块等。
在电路设计过程中，需要考虑电路的稳定性、抗干扰能力和功耗等方面。
4. 部件选型：根据电路设计，选择适合的电子元器件和部件，包括芯片、电容、电感、晶振等。
在选择部件时，需考虑性能、可靠性、成本以及供应链情况。
5. 硬件原理图设计：根据电路设计和部件选型，绘制硬件原理图，明确各个电子元器件之间的连接关系和电气特性。
6. PCB设计：依据硬件原理图，设计板级电路板（PCB），包括布局、走线、安全间距等。
在PCB设计过程中，需考虑信号完整性、电磁兼容性、散热等因素。
7. 硬件测试和验证：制作样机，进行硬件测试和验证，包括电路功能、性能、稳定性和可靠性等方面。
根据测试结果，及时调整和改进设计。
8. 产品制造和量产：根据硬件方案设计，进行产品制造和量产，并进行质量控制和测试。
确保产品的稳定性和可靠性，并满足市场需求。
三、硬件方案设计的关键技术和注意事项1. 电路设计技术：熟练掌握电路设计软件，对于各种电子元器件的特性和使用方法有深入了解。
计算机硬件设计
计算机硬件设计计算机硬件设计是指通过设计和构建计算机中的各种物理部件，包括中央处理器（CPU）、内存、硬盘、显卡等，来实现计算机的功能和性能。
在现代社会，计算机硬件设计起到了至关重要的作用，它直接关系着计算机的运行速度、稳定性和效率。
一、概述计算机硬件设计是计算机科学中必不可少的一部分，它需要深入理解计算机的原理和结构。
计算机硬件设计的目标是实现硬件的高效工作，提高计算机的性能和可靠性。
硬件设计师需要掌握电子学、处理器架构、电路设计等方面的知识，同时还需要具备创新思维和解决问题的能力。
二、中央处理器设计中央处理器是计算机的核心部件，它负责执行计算机中的指令和进行数据处理。
为了提高计算机的性能，中央处理器的设计变得越来越复杂。
硬件设计师需要考虑如何提高处理器的运行速度、增加寄存器和缓存的容量，并同时保持功耗的控制。
三、内存设计内存是计算机中用于存储数据和指令的地方，它直接影响计算机的运行速度和性能。
硬件设计师需要考虑内存的容量、访问速度和能耗等因素。
随着计算机的发展，各种新型的内存技术不断涌现，如静态随机存储器（SRAM）、动态随机存储器（DRAM）和非易失性存储器（NVM），硬件设计师需要根据实际需求来选择合适的内存技术。
四、硬盘设计硬盘是计算机中用于存储大容量数据的设备，硬盘的性能和可靠性关系到计算机的数据读写速度和数据安全。
硬件设计师需要关注硬盘的容量、传输速度和稳定性。
随着技术的进步，固态硬盘（SSD）取代了传统的机械硬盘（HDD），成为了越来越多计算机用户的选择。
五、显卡设计显卡负责计算机中图形处理的相关工作，它直接影响计算机的图像质量和显示效果。
硬件设计师需要考虑显卡的处理能力、显示接口和功耗等因素。
高性能显卡通常用于游戏、图像处理和科学计算等领域，而集成显卡则更适合一般办公和娱乐用途。
六、总结计算机硬件设计是一门复杂而又充满挑战的学科。
随着计算机技术的快速发展，硬件设计的重要性越来越凸显。
硬件设计流程
硬件设计流程
硬件设计流程是指从硬件设计的起始点到最终完成的整个过程。
下面是硬件设计流程的一般步骤：
1. 确定需求和规格：首先，需要了解和明确项目的需求和规格，包括功能需求、性能需求、尺寸、成本等方面的要求。
2. 概念设计：在确定需求和规格后，进行概念设计。
这一阶段主要是对整个硬件系统的框架和基本原理进行设计，包括系统的模组构成、电路拓扑结构、接口设计等。
3. 详细设计：在概念设计基础上，进行详细的硬件设计，包括电路原理图设计、PCB设计、器件选型、元器件布局、走线等。
4. 原型制作：完成详细设计后，需要制作原型。
这一阶段可以通过自主制作或委托制造厂商来完成。
5. 调试和验证：制作完成的原型需要进行调试和验证，包括功能测试、性能测试、电磁兼容性测试等，以确保硬件系统的稳定性和可靠性。
6. 优化和改进：在调试和验证的过程中，会发现一些问题或需要进一步改进的地方。
根据测试结果和反馈信息，进行优化和改进。
7. 批量生产：在完成调试、验证和改进后，可以开始批量生产
硬件系统。
生产过程中需要考虑质量控制、生产工艺、生产时间等因素。
8. 验收和上市：经过批量生产后，需要对生产出的硬件系统进行验收和测试，确保质量符合要求。
然后，将硬件系统上市销售或投入使用。
总之，硬件设计流程包括需求确认、概念设计、详细设计、原型制作、调试和验证、优化和改进、批量生产、验收和上市等多个步骤。
每个步骤都需要经过系统化、规范化和有序化的处理，以确保最终设计出合格的硬件系统。
硬件设计常用知识点有哪些
硬件设计常用知识点有哪些硬件设计是指基于硬件平台的电子产品设计，涉及到多个学科领域。
在进行硬件设计时，掌握一些常用的知识点是非常重要的。
本文将介绍一些硬件设计中常用的知识点，帮助读者对硬件设计有更深入的了解。
一、电路理论与分析1.电路基础知识：掌握电流、电压、电阻等基本概念，了解欧姆定律、基尔霍夫定律等基本规律。
2.模拟电路设计：学习模拟信号的放大、滤波等基本原理与技术，理解放大器、运放、滤波器等模块的设计方法。
3.数字电路设计：了解数字信号的运算、编码、解码等基本原理，熟悉逻辑门电路的设计与布局。
二、电子元器件与器件选择1.常见电子元器件：了解常用的电阻、电容、电感、二极管、三极管等基本元器件的特性与使用方法。
2.模拟电路器件选择：根据设计需求选择合适的运放、放大器、滤波器等器件。
3.数字电路器件选择：选用适合的逻辑门、触发器、计数器等器件实现数字电路功能。
三、信号处理与调节1.模拟信号处理：了解采样、滤波、放大、调幅、调频等模拟信号处理技术，掌握模拟信号调节电路的设计与优化方法。
2.数字信号处理：掌握数字信号的滤波、放大、编码、解码等技术，了解数字信号处理器（DSP）的原理与应用。
四、接口与通信技术1.串行接口：熟悉UART、SPI、I2C等串行通信协议，能够设计并实现串行接口电路。
2.并行接口：了解并行接口原理与设计方法，掌握总线接口设计技术。
3.通信协议：学习TCP/IP、CAN、RS485等通信协议，了解网络通信与工业总线技术。
五、射频与无线通信1.射频系统设计：了解射频电路基本原理，掌握射频功率放大、滤波、调制等技术，了解天线的设计与优化。
2.无线通信技术：学习蓝牙、Wi-Fi、LoRa等无线通信技术，了解无线通信模块的选用与设计。
六、电源与供电电路1.稳压技术：熟悉线性稳压与开关稳压的原理与设计方法，掌握电源管理芯片的选型与使用。
2.供电电路设计：了解电源管理、电池管理、充电保护等供电电路的设计与优化。

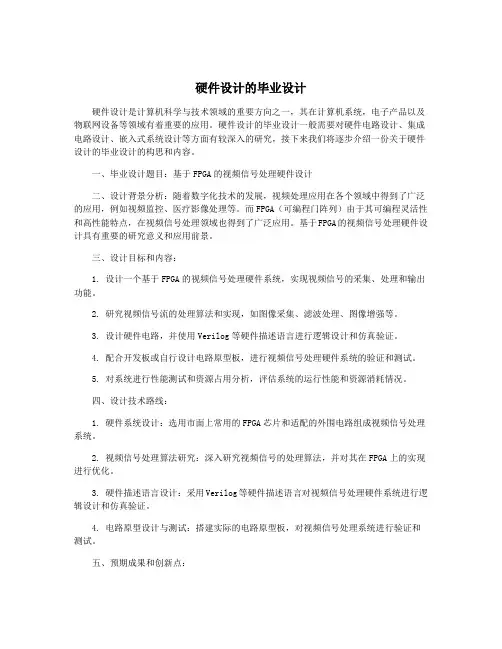

硬件设计的毕业设计
