聚乙烯醇纤维
水溶性聚乙烯醇纤维

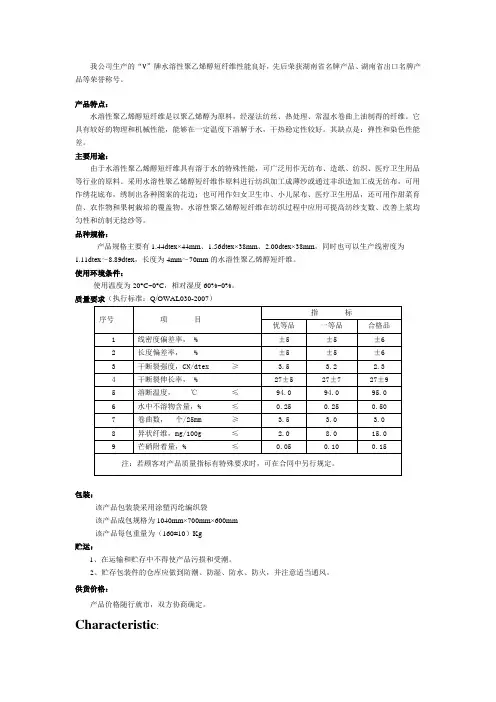

我公司生产的“V”牌水溶性聚乙烯醇短纤维性能良好，先后荣获湖南省名牌产品、湖南省出口名牌产品等荣誉称号。
产品特点：水溶性聚乙烯醇短纤维是以聚乙烯醇为原料，经湿法纺丝、热处理、常温水卷曲上油制得的纤维。
它具有较好的物理和机械性能，能够在一定温度下溶解于水，干热稳定性较好。
其缺点是：弹性和染色性能差。
主要用途：由于水溶性聚乙烯醇短纤维具有溶于水的特殊性能，可广泛用作无纺布、造纸、纺织、医疗卫生用品等行业的原料。
采用水溶性聚乙烯醇短纤维作原料进行纺织加工成薄纱或通过非织造加工成无纺布，可用作绣花底布，绣制出各种图案的花边；也可用作妇女卫生巾、小儿尿布、医疗卫生用品，还可用作甜菜育苗、农作物和果树栽培的覆盖物。
水溶性聚乙烯醇短纤维在纺织过程中应用可提高纺纱支数、改善上浆均匀性和纺制无捻纱等。
品种规格：产品规格主要有1.44dtex×44mm、1.56dtex×38mm、2.00dtex×38mm，同时也可以生产线密度为1.11dtex～8.89dtex，长度为4mm～70mm的水溶性聚乙烯醇短纤维。
使用环境条件：使用温度为20°C~0°C，相对湿度60%~0%。
质量要求（执行标准：Q/OWAL030-2007）包装：该产品包装袋采用涂塑丙纶编织袋该产品成包规格为1040mm×700mm×600mm该产品每包重量为（160±10）Kg贮运：1、在运输和贮存中不得使产品污损和受潮。
2、贮存包装件的仓库应做到防潮、防湿、防水、防火，并注意适当通风。
供货价格：产品价格随行就市，双方协商确定。
Characteristic:this product is a kind of fiber made from PVA through wet spinning,heat treatment and crimping-oiling in water at normal temperature.it is good in dry heatstability,physical and mechanical properties.the remarkable characteristic is its total dissolving in water at a range of temperature.Application:water soluble PVA cutting fiber has many special uses for its water solubility.it is widely used in non-woven fabric,papermaking,spinning and weaving,medical treatment and health care,etc.Especially,woven or non-woven fabrics made from it are used as embroidery linings,on which various lace designs can be embroidered,and after it is dissolved,all kinds of beautiful laces come into being.besides,it can extensively be used to produce sanitary sheets for women,baby napkins,medical and sanitary articles.in addition,it can also be used for vegetable seedings,planting crops and fruit trees to improve the output.this fiber can be used in textile to increase yarn count,level sizing and spin twistless yarn,etc.Specification:the major specification are 1.44dtex x 44mm,1.56dtex x 38kmm and 2.0dtex x38mm.the fiber with line density of 1.11-8.89detex and length 4-70mm can be made.Condition for use this fiberthe temperature for its use is between 20-30℃,and the relative humidity is 60-70% quality standardPacking:packing with p.p woven bag and standard weight for each bag is 165kg。
聚乙烯醇纤维增强混凝土的性能分析及其应用
聚乙烯醇纤维增强混凝土的性能分析及其应用混凝土是重要的建筑材料，具有可模塑性、可延展性和压缩强度等优点。
然而，混凝土在拉伸和弯曲方向上的强度和韧性相对较差，容易出现裂缝和破损。
为了解决这些问题，研究人员开始探索添加纤维增强混凝土，其中聚乙烯醇纤维是一种广泛应用的材料。
本文将对聚乙烯醇纤维增强混凝土的性能进行分析，并探讨其在实际应用中的优缺点。
一、聚乙烯醇纤维增强混凝土的性能1.1 强度提高添加聚乙烯醇纤维可以显著提高混凝土的拉伸和弯曲强度。
由于混凝土中存在局部弱点和微裂缝，聚乙烯醇纤维在其上形成网状结构，从而增强混凝土的整体强度。
1.2 抗裂性能混凝土中出现裂缝主要是由于局部受到外力或内部温度变化所致。
添加聚乙烯醇纤维可以抑制混凝土内部的裂缝扩展，从而提高其抗裂性能。
1.3 韧性提高韧性是指材料在断裂前能够吸收的能量，是评价材料抗震性能的重要指标。
添加聚乙烯醇纤维可以提高混凝土的韧性，使其在发生外力作用时能够更好地承受一定的塑性变形，从而减轻了建筑物的震害程度。
1.4 降低收缩和渗透性混凝土中存在缩短、干缩和水泥胶体收缩等问题，这些问题容易导致混凝土的开裂和渗透。
添加聚乙烯醇纤维可以有效地减少混凝土收缩系数，从而减缓混凝土的变形和裂缝发生率。
二、聚乙烯醇纤维增强混凝土的应用2.1 地下水利工程地下水利工程施工亦常常会用到混凝土，而地下水中的水分会使混凝土吸水而导致渗漏。
添加聚乙烯醇纤维增强混凝土可以有效地改善其渗透性能，防止发生渗漏问题。
2.2 道路建设混凝土在道路建设中被广泛应用，而道路工程面临的气候和外力作用较大，需要具备较好的抗裂性能和韧性。
添加聚乙烯醇纤维可以增强混凝土的整体强度和韧性，从而提高其使用寿命和抗疲劳性能。
2.3 防护工程在一些防护工程中，如滨海公路、水利等重要建筑，在海水波浪冲刷、水蚀侵蚀等情况下，聚乙烯醇纤维增强混凝土可以减轻外力对建筑物的破坏程度，增强抵御自然侵蚀和环境变迁的能力。
维纶
目录1.概述 (1)2. 水溶性PV A的制造方法 (1)2.1湿法纺丝 (2)2.2干法纺丝 (2)2.3增塑熔融纺丝 (2)2.4硼酸凝胶纺丝 (2)2.5溶剂湿法冷却凝胶纺丝 (2)3.溶解过程及影响因素 (3)4.分子（化学）组成 (4)5.形态结构 (5)6.水溶性PV A的性能性能 (5)6.1工艺性能 (5)6.2力学性能 (5)6.3物理性能 (6)6.4化学性能 (6)6.5环保性能 (6)7.水溶性PV A的应用 (6)7.1伴纺产品 (6)7.1.1伴纺羊毛纤维 (6)7.1.2伴纺棉纤维 (7)7.2利用水溶性PV A纤维开发无捻棉纱 (7)7.3在水刺法非织造布中的应用 (7)参考文献 (8)水溶性维纶纤维1.概述水溶性纤维是一种能在水中溶解或遇水缓慢水解成水溶性分子(或化合物)的纤维。
较有代表性的是水溶性聚乙烯醇（PVA)纤维，其商品名是水溶性维纶纤维，海藻纤维、羧甲基纤维素纤维等也属于水溶性纤维。
维纶是聚乙烯醇缩甲醛纤维的商品名称，是以聚乙烯醇(PVA)为原料纺制成的合纤维。
聚乙烯醉简称PVA，水溶性聚乙烯醇纤维又叫做水溶性PVA，是改性聚乙烯醇纤维。
由于其大分子链上有许多羟基，通过降低PVA相对分子质量和增加分子间距离，使水分子容易渗透到大分子侧基中，因此具有水溶性，且在一定温度的水中纤维能全部溶解。
水溶性PVA纤维是目前世界上生产的唯一溶于水的合成纤维，它不仅成本低，而且性能也是其他水溶性纤维所不能比拟的。
日本早在20世纪60年代就开始了水溶性PVA纤维的工业化生产。
为了降低纤维在水中的溶解温度，减小溶解时和高湿度时的收缩率，提高纤维强度，减少纤维之间的粘连，使纤维易保存等多种功能，日本可乐丽公司(KURARAY)发表过许多这方面的相关专利和文章，至1995年已取得许多进展。
1996年该公司宣布用无公害的溶剂湿法冷却凝胶纺丝法制得具有热黏、低温水溶可乐纶K—Ⅱ系列纤维。
PVA聚乙烯醇纤维合成[1]
![PVA聚乙烯醇纤维合成[1]](https://img.taocdn.com/s3/m/10e6761a6bd97f192279e9f4.png)
聚乙烯醇（pva）纤维合成及生产工艺第一章概述一、聚乙烯醇纤维的发展概况聚乙烯醇（PVA）纤维是合成纤维的重要品种之一，其常规产品是聚乙烯醇缩甲醛纤维，国内简称维尼纶或维纶。
产品以短纤维为主。
1924年，德国的Hermann和Haehnel合成出聚乙烯醇，并用其水溶液经干法纺丝制成纤维。
随后，德国的Wacker公司生产出用于手术缝合线的聚乙烯醇纤维。
1939年以后，日本的樱田一郎、朝鲜的李升基等人，采用热处理和缩醛化的方法成功地制造出耐热水性优良、收缩率低、具有实用价值的聚乙烯醇纤维。
但由于第二次世界大战的干扰，直到1950年，不溶于水的聚乙烯醇纤维才实现工业化生产。
我国第一个维尼纶厂建成于1964年，随后又兴建了一批年产万吨的维尼纶厂。
生产聚乙烯醇纤维的国家还有日本、朝鲜等少数国家。
由于聚乙烯醇纤维染色性差、弹性低等缺点不易克服，近年来在服用领域不断萎缩。
但在工农业、渔业等方面的应用却有所增加。
另外装饰用、产业用纤维和功能性纤维的比例也在逐步增大。
二、聚乙烯醇纤维的性能聚乙烯醇纤维外观形状接近棉，但强度和耐磨性都优于棉。
用50／50的棉／维混纺织物，其强度比纯棉织物高60％，耐磨性可以提高50％～100％。
聚乙烯醇纤维密度约比棉花轻20％，用同样重量的纤维可以纺织成较多相同厚度的织物。
聚乙烯醇纤维在标准条件下的吸湿率为4.5％～5.0％，在几大合成纤维品种中名列前茅。
由于导热性差，聚乙烯醇纤维具有良好的保暖性。
另外，聚乙烯醇纤维还具有很好的耐腐蚀和耐日光性。
聚乙烯醇纤维的主要缺点是染色性差，染着量较低，色泽也不鲜艳，这是由于纤维具有皮芯结构和经过缩醛化使部分羟基被封闭了的缘故。
另外，聚乙烯醇纤维的耐热水性较差，在湿态下温度超过110～115℃就会发生明显的收缩和变形。
聚乙烯醇纤维织物在沸水中放置3～4h后会发生部分溶解。
再有，聚乙烯醇纤维的弹性不如聚酯等其它合成纤维，其织物不够挺括，在服用过程中易发生折皱。
聚乙烯醇纤维是什么材料
聚乙烯醇纤维是什么材料聚乙烯醇纤维是一种新型的合成纤维材料，它具有许多优良的性能和广泛的应用前景。
聚乙烯醇纤维，又称PVA纤维，是以聚乙烯醇为原料，经过聚合、纺丝、拉伸等工艺制成的一种合成纤维。
它具有许多优良的性能，如高强度、高模量、耐热、耐寒、耐化学腐蚀等特点，因此在纺织、建筑、医疗、环保等领域有着广泛的应用。
首先，聚乙烯醇纤维具有优异的物理性能。
它的强度和模量都比较高，可以达到普通纤维的两倍以上，而且具有较好的柔韧性和弹性，不易断裂，因此在纺织行业中有着广泛的应用。
其次，PVA纤维具有良好的耐热性和耐寒性，可以在较高或较低的温度下保持稳定的性能，因此在建筑、交通等领域也有着重要的应用价值。
此外，聚乙烯醇纤维还具有良好的耐化学腐蚀性能，可以耐受酸、碱、盐等化学物质的侵蚀，因此在环保、医疗等领域也有着重要的应用前景。
除了以上的优良性能外，聚乙烯醇纤维还具有许多其他的优点。
首先，它具有良好的吸湿性和透气性，可以使皮肤保持干爽舒适，因此在纺织品中有着广泛的应用。
其次，PVA纤维具有良好的染色性能，可以与各种颜料充分结合，染色后色泽鲜艳持久。
另外，聚乙烯醇纤维还具有良好的阻燃性能和耐候性能，可以在恶劣的环境下保持稳定的性能，因此在建筑、交通等领域也有着广泛的应用。
综上所述，聚乙烯醇纤维是一种具有广泛应用前景的新型合成纤维材料，它具有优异的物理性能、耐热性、耐寒性、耐化学腐蚀性、吸湿性、透气性、染色性、阻燃性和耐候性等特点，因此在纺织、建筑、医疗、环保等领域都有着重要的应用价值。
随着科技的不断进步和人们对生活品质要求的提高，相信聚乙烯醇纤维将会有着更加广阔的发展空间，为人们的生活带来更多的便利和美好。
聚乙烯醇纤维
聚乙烯醇纤维 • ---聚乙烯醇纤维概述 • ---聚乙烯醇的性质与制备 • ---聚乙烯醇纤维的生产 • ---聚乙烯醇纤维的应用与研究进展
聚乙烯醇纤维-概述
以聚乙烯醇为原料纺织的纤维。 聚乙烯醇（Polyvinyl alcohol 缩写：PVA）由德 国化学家 Herrmann 和 Haehnee 于 1924 年合成并 纺制成纤维。 由于其具有水溶性，不能作服使用纤维。 日本化学家樱田一朗和朝鲜化学家李升基通过对 聚乙烯醇纤维热处理和缩甲醛化，于1939年获得 耐热水性良好的聚乙烯醇缩甲醛纤维。 1950年在日本实现了聚乙烯醇缩甲醛纤维的工业 化生产，商品名称维尼纶（ Vinylon ），中国称 之为维尼纶或维纶。
聚乙烯醇纤维-概述
1963年8月，我国从日本可乐丽公司引进年产1万
吨的维纶成套生产装置并在北京顺义建设北京维 尼纶厂。1965年投产。 1963年到1980年之间，我国先后建成14个维尼纶 厂，维纶年生产能力达到16.5万吨。 但由于维纶服用性差，1981年后产量逐年下降。 2000年以后产量逐步趋于稳定。 2003年全国维伦总产量3.26万吨。
– 纤维增强材料 可以作为塑料以及水泥、 陶瓷等的增强材料。特别是作为致癌物 质——石棉的代用品，制成的石棉板受 到建筑业的极大重视。 – 渔网 利用维纶断裂强度、耐冲击强度和 耐海水腐蚀等都比较好的长处，用其制 造各种类型的渔网、渔具、渔线。
聚乙烯醇纤维-概述
– 绳缆 维纶绳缆质轻、耐磨、不易扭结，
聚乙烯醇纤维-原料制备
• (2)乙烯法：乙烯法则以乙烯和醋酸为原料，以钯-
金为催化剂，醋酸钾或醋酸钠为助催化剂，活性 氧化铝或硅胶为载体，在100℃以上，加压下反 应制得醋乙烯。
聚乙烯醇纤维用途
聚乙烯醇纤维用途
嘿，你问聚乙烯醇纤维用途啊？这玩意儿用途还不少呢。
聚乙烯醇纤维可以用来做纺织品哇。
做出来的衣服啥的可舒服了。
它吸湿性不错，穿在身上不会觉得闷热。
我记得有一次，我买了件衣服，标签上写着含有聚乙烯醇纤维，穿起来确实很舒服，透气又柔软。
还能用来做建筑材料呢。
比如说增强水泥啥的。
加了聚乙烯醇纤维的水泥更结实，不容易开裂。
我有个朋友家装修，用了含有这种纤维的水泥，房子可牢固了。
在工业上也有大用。
可以做过滤材料，过滤那些脏东西可厉害了。
我有一次去一个工厂，看到他们用聚乙烯醇纤维做的过滤布，过滤效果特别好。
另外啊，聚乙烯醇纤维还能做造纸的原料。
做出来的纸更光滑，质量更好。
我有个同事，他在造纸厂工作，说他们厂就用这种纤维来提高纸的品质。
还有呢，它可以用来做粘合剂。
粘东西可牢了。
我有一次家里的东西坏了，用了一种含有聚乙烯醇纤维的粘合剂，
一下子就粘好了。
我给你讲个事儿吧。
有一次我去一个展览，看到好多用聚乙烯醇纤维做的东西。
有衣服、建筑材料、过滤设备啥的。
他们介绍说这种纤维用途广泛，性能也不错。
从那以后，我就觉得聚乙烯醇纤维用途真不少。
所以啊，聚乙烯醇纤维可以做纺织品、建筑材料、过滤材料、造纸原料、粘合剂。
下次你看到这些东西的时候，说不定就有聚乙烯醇纤维的功劳呢。
聚乙烯醇纤维在混凝土中的应用及效果评估
聚乙烯醇纤维在混凝土中的应用及效果评估一、引言混凝土是一种广泛应用于建筑和基础设施工程的材料，而聚乙烯醇纤维（Polyvinyl Alcohol Fiber，简称PVA纤维）则是一种在混凝土工程中被广泛使用的增强材料。
PVA纤维的特点是耐碱、高强度和防裂性能好，可以显著提高混凝土的抗裂性能、韧性和耐久性。
本文将介绍PVA纤维在混凝土中的应用及效果评估。
二、PVA纤维在混凝土中的应用1. PVA纤维的特点PVA纤维是一种合成纤维，具有优异的物理和化学性能，其主要特点如下：（1）耐碱性好：PVA纤维在酸碱环境下都具有较好的稳定性，可以在混凝土中长期使用。
（2）高强度：PVA纤维的抗拉强度比普通混凝土高出几倍，可以显著提高混凝土的承载能力。
（3）防裂性能好：PVA纤维可以有效控制混凝土的开裂，提高混凝土的韧性和耐久性。
2. PVA纤维在混凝土中的应用（1） PVA纤维可以用于防止混凝土的早期开裂，特别是在混凝土的塑性阶段，PVA纤维可以有效减少混凝土的收缩，提高混凝土的抗裂性能。
（2） PVA纤维可以用于提高混凝土的韧性和耐久性，特别是在地震和风暴等自然灾害中，PVA纤维可以有效减轻混凝土的损坏程度。
（3） PVA纤维还可以用于加强混凝土的抗拉和抗剪性能，提高混凝土的承载能力。
三、PVA纤维在混凝土中的效果评估1. 抗裂性能评估PVA纤维可以有效提高混凝土的抗裂性能，其主要原因是PVA纤维可以有效控制混凝土的开裂，减少混凝土的收缩和变形。
通过双折弯试验和拉伸试验可以评估混凝土的抗裂性能，实验结果表明，PVA纤维可以显著提高混凝土的抗裂性能，延长混凝土的使用寿命。
2. 韧性评估在地震和风暴等自然灾害中，混凝土结构容易受到冲击和震动，容易发生开裂和破坏。
通过冲击试验和抗震试验可以评估混凝土结构的韧性，实验结果表明，PVA纤维可以显著提高混凝土结构的韧性，减轻结构的损坏程度。
3. 承载能力评估PVA纤维可以提高混凝土的抗拉和抗剪强度，从而提高混凝土的承载能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在酸性催化剂作用下，聚乙烯醇可与醛发生缩醛化反应。缩醛化 反应既可在均相中进行，也可在非均相中进行。不过均相反应所得产 物的缩醛化基团分布均匀，其缩醛化物的强度、弹性模量以及耐热性 等都有所降低。当进行非均相反应时，在控制适当的条件下，由于缩 醛化基团分布不均匀，并主要发生在非晶区，故对生成物的力学性能 影响不大，而耐热性还有所提高。
~~~~CH2-CHOH-CH2-CH0H-CH2-CHOH~~~~~~头尾连接
~~~~CH2-CHOH-CHOH-CH2-CH2-CH2-CHOH~~~~~~头头连接
聚乙烯醇的聚合度分为超高聚合度（分子量25～30万）、高聚合
度（分子量17－22万）、中聚合度（分子量12～15万）和低聚合度
〔2．5～3.5万〕。醇解度一般有78%、88%、98%三种。部分醇解的醇
聚乙烯醇纤维
以聚乙烯醇为原料纺丝制得的合成纤维。将这种纤维 经甲醛处理所得到聚乙烯醇纤维，中国称维纶，国际上称维 尼纶。比较低分子量聚乙烯醇为原料经纺丝制得的纤维是水 溶性的，称为水溶性聚乙烯醇纤维。一般的聚乙烯醇纤维不 具备必要的耐热水性，实际应用价值不大。聚乙烯醇缩甲醛 纤维具有柔软、保暖等特性，尤其是吸湿率(可达 5%)在合成 纤维诸品种中是比较高的,故有合成棉花之称;但其耐热性差, 软化点只有120℃。
(1)乙炔法：乙炔法是以乙炔和醋酸为原料，在200℃左右，常压下以气相通到 以活性炭等为载体的 催化剂醋酸锌上反应制得醋酸乙烯。HC≡CH + CH3COOH —→ H2C = CH
∣
OCOCH3
（2)乙烯法：乙烯法则以乙烯和醋酸为原料，以钯-金为催化剂，醋酸钾或醋酸钠为助催化剂，活性 氧化铝或硅胶为载体，在100℃以上，加压下反应制得醋酸乙烯。
聚乙烯醇纤维的生产工艺
一、生产和流程 一、纺丝原液的制备 目前大规模生产中都以水为溶剂配制聚乙烯醇（PVA）纺丝原液，其
工艺流程如下： PVA →水洗 →脱水→精PVA →溶解 →混合 →过滤 →脱泡 →纺丝原液 二、纺丝成形 聚乙烯醇纤维既可采用湿法纺丝成形，也可采用干法纺丝成形。一般
聚乙烯醇干法纺丝主要用于生产长丝。其纤维具有线密度低、截面结构均
匀、强度高、伸度低、模量高、染色性能好以及外观和手感近似蚕丝等特
点。 聚乙烯醇干法纺丝中，原液浓度一般为30％～40％。较高的原液浓
H2C=CH2 + CH3COOH + 1/2O2 —→H2C=CH + H2O
∣
OCOCH3
以上所得醋酸乙烯是一种无色透明液体，易流动，挥发性强，略有毒性，对人体皮肤和 眼睛有刺激作用，微溶于水，溶于甲醇、乙醇和乙醚等普通有机溶剂。
2．醋酸乙烯聚合
在紫外线、γ射线、X射线等作用下，醋酸乙烯容易发生自由基型聚合 反应。十分纯净的醋酸乙烯在无氧情况下仅靠加热不会发生聚合。在 引发剂作用下，醋酸乙烯能在较缓和的条件下发生聚合。根据聚醋酸 乙烯的不同用途，工业上醋酸乙烯聚合的实施方法有很多种。用于制 造聚乙烯醇纤维使用的聚醋酸乙烯，通常是以甲醇为溶剂采用溶剂聚 合法制得。其主反应式为：
解度通常为87%～89%，完全醇解的醇解度为98%～100%。常取平均聚合
度的千、百位数放在前面，将醇解度的百分数放在后面，如17－88即
表聚合度为1700,醇解度为88%。一般来说，聚合度增大，水溶液粘度
增大，成膜后的强度和耐溶剂性提高，但水中溶解性、成膜后伸长率
下降。
其充填密度约0.20～0.48G／CM3，折射率为1.51～1.53。聚乙烯醇的熔点难于直接 测定，因为它在空气中的分解温度低于熔融温度。用间接法测得其熔点在230℃左 右。不同立规程度的聚乙烯醇具有不同的熔点。
湿法成形用于生产短纤维，干法成形用于制造某些专用的长丝。 1．湿法纺丝成形 与其它湿法成形的化学纤维相似，聚乙烯醇纺丝原液被送至纺丝机，
由供液管道分配给各纺丝位，经计量泵、烛形过滤器送至喷丝头，自 喷丝孔挤出后成为纺丝 细流，在凝固浴中凝固成为初生纤维，经进一 步后处理而得成品纤维。
2．干法纺丝成形
n H2C=CH ─→ -[ H2C─CH ]-n + 89kJ／mol
|
|
OCOCH3
OCOCH3
二、聚乙烯醇的制备
目前生产成纤用聚乙烯醇都是将聚醋酸乙烯在甲醇或氢氧化钠作用下 进行醇解反应而得。
-[ H2C─CH ]- n + CH3OH n + n CH3COOCH3
NaOH =-[ H2C─CH ]-
聚乙烯醇的合成、结构和性质
一、聚乙烯醇的合成
聚乙烯醇的化学结构为[C2H4O]n，相应的单体帷乙烯醇CH2=CHOH。由于游离 态的乙烯醇极不稳定，不能单独存在，所以要获得具有实用价值的聚乙烯醇， 通常以醋酸乙烯为单体进行聚合，进而醇解或水解制成聚乙烯醇。
ቤተ መጻሕፍቲ ባይዱ
1．醋酸乙烯制备
目前醋酸乙烯的合成主要有乙炔法和乙烯法。
|
|
OCOCH3
OH
-[ H2C─CH ]- n + nNaOH —→ -[ H2C─CH ]- n + n CH3COONa
|
|
OCOCH3
OH
二、聚乙烯醇的结构和性质
1、聚乙烯醇的结构
在聚乙烯醇分子中存在着两种化学结构，即1,3和1,2乙二醇结构，但 主要的结构是1,3乙二醇结构，即“头·尾”结构。聚乙烯醇的聚合度 分为超高聚合度（分子量25～30万）、高聚合度（分子量17－22万）、 中聚合度（分子量12～15万）和低聚合度〔2．5～3.5万〕。
（2）化学性质 聚乙烯醇主链大分子上有大量仲羟基，在化学性质方面有许多与
纤维素相似之处。聚乙烯醇可与多种酸、酸酐、酰氯等作用，生成相 应的聚乙烯醇的酯。但其反应能力低于一般低分子醇类。
聚乙烯醇的醚化反应较酯化反应容易进行。醚化反应后，聚乙烯 醇分子间作用力有所减弱，制品的强度、软化点和亲水性等都有所降 低。
