稳压电源的质量指标
直流稳压电源标准
直流稳压电源标准
直流稳压电源标准是一种针对直流稳压电源的技术规范和行业标准，它规定了直流稳压电源在各种应用场景下应达到的性能指标和安全标准。
标准旨在保证直流稳压电源的安全性和可靠性，以满足各种电子设备对电源的需求。
直流稳压电源标准通常包含以下内容：
1. 技术要求：明确直流稳压电源的技术指标，如输出电压范围、输出电流范围、稳压精度、输出纹波等。
2. 安全要求：规定直流稳压电源在正常工作和故障条件下应满足的安全标准，如绝缘强度、电气安全等。
3. 电磁兼容性要求：规定直流稳压电源在工作时应满足的电磁兼容性标准，以避免对周围环境和设备产生电磁干扰。
4. 环境适应性要求：规定直流稳压电源在各种工作环境下应满足的环境适应性标准，如温度、湿度、海拔高度等。
5. 可靠性要求：规定直流稳压电源在长时间工作状态下应达到的可靠性标准，如平均故障间隔时间、故障率等。
6. 生产和检测要求：规定直流稳压电源生产和检测过程中的工艺和质量控制标准。
直流稳压电源标准的制定和实施可以确保直流稳压电源的质量和性能，保障用户的权益和安全。
同时，直流稳压电源标准也可以促进直流稳压电源的技术进步和市场竞争。
例如，珠海直流稳压电源就是按照直流稳压电源标准进行生产和检测，以保证其性能和质量符合行业标准，同时在材料选用和生产工艺上也符合标准的要求，以保证装备能够正常工作。

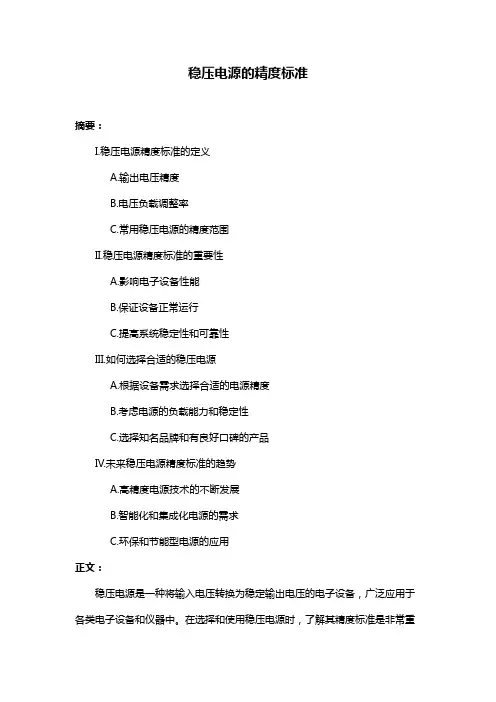

稳压电源的精度标准
稳压电源的精度标准摘要：I.稳压电源精度标准的定义A.输出电压精度B.电压负载调整率C.常用稳压电源的精度范围II.稳压电源精度标准的重要性A.影响电子设备性能B.保证设备正常运行C.提高系统稳定性和可靠性III.如何选择合适的稳压电源A.根据设备需求选择合适的电源精度B.考虑电源的负载能力和稳定性C.选择知名品牌和有良好口碑的产品IV.未来稳压电源精度标准的趋势A.高精度电源技术的不断发展B.智能化和集成化电源的需求C.环保和节能型电源的应用正文：稳压电源是一种将输入电压转换为稳定输出电压的电子设备，广泛应用于各类电子设备和仪器中。
在选择和使用稳压电源时，了解其精度标准是非常重要的。
首先，稳压电源的精度标准主要包括输出电压精度和电压负载调整率。
输出电压精度是指测量值与实际值之间的百分比误差，通常情况下，稳压电源的输出电压精度应控制在2-4% 之间。
电压负载调整率是指在输入电压不变的情况下，负载从零变化到额定值时，输出电压的变化。
一般情况下，负载调整率应控制在5% 以内。
其次，稳压电源的精度标准对于电子设备的性能有着重要影响。
如果稳压电源的精度过低，可能导致设备工作不稳定，性能下降，甚至无法正常运行。
因此，在选择稳压电源时，应根据设备的实际需求，选择合适的精度标准的电源。
在实际应用中，如何选择合适的稳压电源也是一个值得关注的问题。
一般来说，应考虑电源的负载能力和稳定性。
此外，还应选择知名品牌和有良好口碑的产品，以保证电源的质量和性能。
未来，随着科技的不断发展，稳压电源的精度标准也将不断提高。
一方面，高精度电源技术将得到广泛应用，另一方面，智能化和集成化电源将成为新的发展趋势。
此外，环保和节能型电源也将受到越来越多的关注。
总之，稳压电源的精度标准在电子设备应用中具有重要意义，选择合适的电源精度有助于保证设备的正常运行，提高系统稳定性和可靠性。
稳压电源的质量指标
稳压电源的质量指标
稳压电源的技术指标分为两种：一种是特性指标，包括允许的输入电压、输出电压、输出电流及输出电压调节范围等；另一种是质量指标，用来衡量输出直流电压的稳定程度，包括稳压系数、输出电阻、温度系数及纹波电压等。
这些质量指标的含义，可简述如下。
由于输出直流电压V O 随输入直流电压V I（即整流滤波电路的输出电压，其数值可近似认为与交流电源电压成正比）、输出电流I O 和环境温度T（℃）的变动而变动，即输出电压V O = f （V1，I O，T），因而输出电压变化量的一般式可表示为
或
式中的三个系数分别定义如下：
输入调整因数
K V反映了输入电压波动对输出电压的影响，实际上常用输入电压变化D V I时引起输出电压的相对变化来表示，称为电压调整率，即
电压调整率也可定义为：在温度和负载恒定条件下，输入电压变化10%，输出电压的变化，单位为mV。
有时也以输出电压和输入电压的相对变化之比来表征稳压性能，称为稳压系数，其定义可写为
输出电阻
R o反映负载电流I O变化对V O的影响。
温度系数(mV/℃)
上述的系数愈小，输出电压愈稳定，它们的具体数值与电路形式和电路参数有关。
至于纹波电压，是指稳压电路输出端交流分量的有效值，一般为毫伏数量级，它表示输出电压的微小波动。
（参见前面的知识点——桥式整流电路的性能分析）
应当指出的是，稳压系数g 较小的稳压电路，它的输出纹波电压一般也较小。
串联反馈式稳压电路
例题：直流稳压电源电路如图所示。已知电阻 R = 100 Ω；稳压管DZ的稳定电压Uz = 6 V，允许耗散功 率为 240 mW, 最小稳定电流 Iz min = 5 mA；经电容 C 滤波后得到的直流电压为 12 V。 ③ 试求在稳定条件下 io的数值范围？
③ 流过限流电阻 R的电流大小 为：
-
调
VB
c
整
T
管
e
整流滤波后 得到的输出
电压
vi DR1
v2 R2
vo RL 取
样
串联反馈式稳压电路
R
(+)
vi DZ
基 准 电 压
VREF + A
(+)
vB c T
(+) e
R1
(+)
v2 R2
电压串联
负反馈 稳压原理：
vo↑ 取样电压v2↑ vd↓ → vo RL vB↓→
④ 电路不能空载工作，因为空载时稳压管流过的 最大电流为60mA，大于稳压二极管的最大稳定 电流Izmax (40mA)。
模拟电子技术
知识点： 串联反馈式稳压电路
vo↓
当负载、输入电压变化时，输出稳定。
串联反馈式稳压电路
R
VREF + A
vB c T
-
e
vi DZ
基 准 电 压
R1 v2 R2
满足深度负反馈， 根据虚短和虚断
求输出电压vo
vo RL
v2 VREF
v2 R2 vO R1 R2
vO
VREF(1
R1 ) R2
例题：直流稳压电源电路如图所示。已知电阻 R =
100 Ω；稳压管DZ的稳定电压Uz = 6 V，允许耗散功 率为 240 mW, 最小稳定电流 Iz min = 5 mA；经电容 C 滤波后得到的直流电压为 12 V。
直流稳压电源的技术指标
直流稳压电源的技术指标直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入直流稳压电源电压、输出电压、输出电流、输出电压调节范围；另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻（输出电阻）、纹波电压及温度系数等。
1、特性指标（1）输出电压范围符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。
该指标的上限是由最大输入电压和最小输入－输出电压差所规定，而其下限由直流稳压电源内部的基准电压值决定。
（2）最大输入－输出电压差该指标表征在保证直流稳压电源正常工作条件下，所允许的最大输入－输出之间的电压差值，其值主要取决于直流稳压电源内部调整晶体管的耐压指标。
（3）最小输入－输出电压差该指标表征在保证直流稳压电源正常工作条件下，所需的最小输入－输出之间的电压差值。
（4）输出负载电流范围输出负载电流范围又称为输出电流范围，在这一电流范围内，直流稳压电源应能保证符合指标规范所给出的指标。
2、质量指标（1）电压调整率SV电压调整率是表征直流稳压电源稳压性能的优劣的重要指标，又称为稳压系数或稳定系数，它表征当输入电压VI变化时直流稳压电源输出电压VO稳定的程度，通常以单位输出电压下的输入和输出电压的相对变化的百分比表示。
电压调整率公式见图2－2－1。
（2）电流调整率SI电流调整率是反映直流稳压电源负载能力的一项主要自指标，又称为电流稳定系数。
它表征当输入电压不变时，直流稳压电源对由于负载电流（输出电流）变化而引起的输出电压的波动的抑制能力，在规定的负载电流变化的条件下，通常以单位输出电压下的输出电压变化值的百分比来表示直流稳压电源的电流调整率。
电流调整率公式见图2－2－2。
（3）纹波抑制比SR纹波抑制比反映了直流稳压电源对输入端引入的市电电压的抑制能力，当直流稳压电源输入和输出条直流稳压电源件保持不变时，纹波抑制比常以输入纹波电压峰－峰值与输出纹波电压峰－峰值之比表示，一般用分贝数表示，但是有时也可以用百分数表示，或直接用两者的比值表示。
直流稳压电源具有哪些技术指标
直流稳压电源具有哪些技术指标直流稳压电源的技术指标可分为两类：一类是反映电压稳定型直流电源内部特征的特性指标，如输入电压、输出电压、输出电流等。
一类是反映电压稳定型直流电源内部特征的特性指标，如输入电压、输出电压、输出电流等，输出电压设定范围;另一类是反映电压稳定型直流电源优缺点的质量指标，如稳定性、等效内阻(输出电阻)、纹波电压、温度系数。
1、特性指标(1)输出电压范围根据直流稳压器的工作条件，输出电压范围可以正常运行。
该指标的上限由最大输入电压与最小输入输出电压之差决定，下限由直流电源的电压基础决定。
(2)输入和输出电压的最大差值该指标描述了直流稳压器在正常工作条件下，最大输入电压与输出电压之间的允许电压差，其数值主要取决于直流稳压器中稳压晶体管的电压比。
(3)最小输入和输出电压差该指标描述的是为保证直流稳压器正常工作条件下，输入和输出的最小电压差。
(4)输出负载电流范围输出负载电流范围，又称输出电流范围，在此范围内，直流电源必须能够满足指标说明书中规定的指标。
2、质量指标(1)电压调节速度SV稳压速度是描述直流电源稳定特性优劣的重要指标，也叫电压稳定系数或稳定系数，它表示输入直流电源的输出电压VO在输入电压VI变化时的稳定性，通常是输入和输出电压在设备输出电压下的相对变化百分比(2) 电流校正率Si电流校正率是反映直流电源负载能力的主要自调整指标，又称电流稳定系数。
它表明直流电源在输入电压不变的情况下，抑制由负载电流(输出电流)变化引起的输出电压波动的能力。
在一定的负载电流变化条件下，直流电源的电流稳定系数通常以低于设备输出电压变化的百分比来表示。
(3) 纹波抑制比大于SR结构波抑制比反映了直流电源在输入端的抑制输入电压的能力。
当稳压直流电源的输入和输出条件保持不变时，纹理波抑制系数通常表示为纹理波输入电压的峰值与纹理波输出电压的峰值之比，通常以分贝表示，但有时也表示为百分比或直接表示为二者之比。
直流稳压电源的设计
4.4设计项目4.4.1集成直流稳压电源的设计一、实验目的通过集成直流稳压电源的设计、安装和调试，要求学会：(1)选择变压器、整流二极管、滤波电容及集成稳压器来设计直流稳压电源；(2)掌握直流稳压电路的调试及主要技术指标的测试方法。
二、设计任务1.集成稳压电源的主要技术指标(1)同时输出±1.5,电压、输出电流为2A。
(2)输出纹波电压小于5mV，稳压系数小于5X103；输出内阻小于0.1Q(3)加输出保护电路，最大输出电流不超过2A。
2.设计要求(1)电源变压器只做理论设计。
(2)合理选择集成稳压器及扩流二极管。
(3)保护电路拟采用限流型。
(4)完成全电路理论设计、安装调试、绘制电路图，自制印刷板。
(5)撰写设计报告、调试总结报告及使用说明书。
三、基本原理1.直流稳压电源的基本原理直流稳压电源一般由电源变压器T、整流滤波电路及稳压电路组成，基本框图如图4.5所示。
各部分电路的作用如下：220V图4.5直流稳压电源基本组成框图(1)电源变压器T的作用是将电网220V的交流电压变换成整流滤波电路所需要的交流电压"1。
变压器副边与原边的功率比为P P =门2' 1式中，n为变压器的效率。
（2）整流滤波电路整流电路将交流电压"1变换成脉动的直流电压。
再经滤波电路滤除纹波，输出直流电压U1。
常用的整流滤波电路有全波整流滤波、桥式整流滤波、倍压整流滤波电路如图 4.6（a）、（b）及（c）所示。
（a）全波整流电容滤波电路（b）桥式整流电容滤波电路（c）二倍压整流滤波电路图4.6几种常见整流滤波电路各滤波电容C满足：R1C =（3 〜5 ） ?式中T为输入交流信号周期；R L为整流滤波电路的等效负载电阻。
I（3）三端集成稳压器常用的集成稳压器有固定式三端稳压器与可调式三端稳压器（均属电压串联型），下面分别介绍其典型应用。
①固定三端集成稳压器正压系列：78XX系列，该系列稳压块有过流、过热和调整管安全工作区保护，以防过载而损坏。
稳压电源质量指标
稳压电源质量指标
稳压电源的质量指标可以从以下几个方面进行评估：
1. 稳定性：稳压电源应能提供稳定的输出电压或电流，不受输入电压、负载变化以及环境温度等因素的影响。
稳定性通常通过输出电压/电流的纹波和噪声来衡量，较低的纹波和噪声水平表示更好的稳定性。
2. 转换效率：转换效率是指稳压电源将输入电能转换为输出电能的比例。
高效的稳压电源能够最大程度地减少能量损耗，降低发热和能耗，有助于提高系统的整体效能。
3. 负载调整能力：稳压电源在负载变化时应具备快速而准确的调整能力，即能够在负载变化时迅速保持输出电压/电流的稳定。
这一能力对于各种应用场景都非常重要，尤其是在需要经常改变负载的情况下。
4. 效应抑制能力：稳压电源应具备一定的效应抑制能力，即在面对外部扰动（如电磁干扰）时，能够有效地阻止这些扰动对输出电压/电流的干扰和影响，保证输出的稳定性和可靠性。
5. 保护功能：优质的稳压电源应具备多种保护功能，如过载保护、过压保护、过温保护等，以保护电源和负载设备不受损坏。
这些保护机制可以提高系统的可靠性和安全性。
综上所述，稳压电源的质量指标包括稳定性、转换效率、负载调整能力、效应抑制能力以及保护功能等。
选择高品质的稳压电源能够确保稳定可靠的电源供应，提高系统性能和可靠性。
1。
直流稳压电源技术——稳压电源基础
直流稳压电源技术——稳压电源基础第二章稳压电源基础一、电子元件基础知识直流稳压电源中主要使用这些电子元件：电阻、电容、变压器、电感、二极管、三极管、场效应管、集成电路等，有些直流稳压电源可能还有发光二极管、电流表、电压表元件用于工作状态的指示。
这些电子元件主要分为无源器件和有源器件两大类。
其中无源器件是电阻、电容、变压器、电感；有源器件是二极管、三极管、场效应管、集成电路。
无源器件就不必说了，下面我们主要介绍一下有源器件的基础知识。
1、二极管二极管是我们通常情况下的俗称，它的学名叫晶体二极管或半导体二极管。
二极管就是由一个PN 结，加上相应的电极引线封装而成。
二极管按材料分类有硅材料和锗材料；按功能分类又可以分为整流二极管、检波二极管、开关二极管、稳压二极管、变容二极管、肖特基二极管、发光二极管等。
常用的二极管主要是利用PN结的单向导电性进行工作。
如：整流二极管、检波二极管、开关二极管等。
但是二极管还有一些比较特殊的性能，比如稳压二极管反向击穿后两端电压保持不便；变容二极管PN结间的结电容会随着外加电压的变化而发生变化；发光二极管通电后能够发光。
（1）二极管的主要参数正向电流IF在额定功率下，允许通过二极管的电流值。
正向电压降VF二极管通过额定正向电流时，在两极间所产生的电压降。
最大整流电流（平均值）IOM在半波整流连续工作的情况下，允许的最大半波电流的平均值。
反向击穿电压VB二极管反向电流急剧增大到出现击穿现象时的反向电压值。
正向反向峰值电压VRM二极管正常工作时所允许的反向电压峰值，通常VRM 为VP的三分之二或略小一些。
反向电流IR在规定的反向电压条件下流过二极管的反向电流值。
结电容C电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。
最高工作频率FM二极管具有单向导电性的最高交流信号的频率。
（2）直流稳压电源中常用的二极管直流稳压电源中常用的二极管有整流二极管、稳压二极管和发光二极管。
直流稳压电源国家标准
直流稳压电源国家标准直流稳压电源是一种能够将交流电转换为稳定的直流电的设备，广泛应用于工业生产、通信设备、医疗设备等领域。
为了确保直流稳压电源的性能和安全，国家对其进行了严格的标准规定，以保障用户的使用权益和安全。
首先，直流稳压电源的国家标准对其基本性能进行了规定。
其中包括输出电压的稳定性、负载调整率、纹波和噪声等指标。
这些指标的要求旨在确保直流稳压电源在工作过程中能够提供稳定、可靠的电源输出，不会对使用设备造成损坏或影响正常工作。
其次，国家标准还对直流稳压电源的安全性能进行了严格规定。
这包括输入过压保护、输出过流保护、过温保护等多重安全保护措施。
这些规定旨在确保直流稳压电源在工作过程中能够及时发现并处理各类异常情况，保障使用者的人身和财产安全。
此外，国家标准还对直流稳压电源的环境适应性进行了规定。
在不同的工作环境下，直流稳压电源需要具备一定的适应性，能够正常工作并保持稳定的性能。
因此，国家标准对其在温度、湿度、震动等方面进行了详细的规定，以确保其能够在各种恶劣环境下正常工作。
最后，国家标准还对直流稳压电源的外观和标识进行了规定。
这包括外壳材料、外形尺寸、标识标志等方面的要求。
这些规定旨在确保直流稳压电源在外观和标识上符合国家相关的规定，便于用户正确、便捷地使用和维护。
综上所述，直流稳压电源国家标准的制定，是为了保障直流稳压电源在生产、销售和使用过程中的性能、安全和环境适应性。
只有严格遵守国家标准的要求，才能够确保直流稳压电源的质量和安全，为用户提供可靠的电源保障。
希望广大生产厂家和用户能够共同遵守国家标准，共同维护直流稳压电源市场的良好秩序，为工业生产和社会发展提供稳定可靠的电源支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压电源的质量指标
稳压电源的稳压性能常用稳压系数S r和输出电阻R O两个主要质量指标来衡量。
1．稳压系数S r
稳压系数S r表示在负载电流和环境温度不变的条件下，输入电压的相对变化量△U i／U i与输出电压的相对变化量△U o／U o之比，即
式中值愈大，反映稳压效果愈好，即稳定度愈高（式中C表示常数）。
稳压系数也可用如下定义，即
式中值愈小，表示稳定度愈高，它与式（GS0721）意义完全相同（式中C表示常数）。
本资料采用式（GS0721）定义并且通常以S r
表示稳定度。
这样，S r值的大小与稳定度的高低就一致了，即S R值愈大，稳定度越高。
在图Z0720电路中，稳压系数S R可写成如下形式：
式中：A2为比较放大电路的放大倍数，n为取样电路的分压系数［R2／（R l ＋R2?/font>?/font>］。
如将n = R2／（R l＋R2）和A2 =β2R4／（R be2+β2R Z）代如上式，则稳压系数可写为：
从上式可得出如下结论：
（1）比较放大电路的负载电阻R C大，放大倍数A2就大，输出电压稳定度也就高。
所以，R C值应选择大些。
（2）稳压管的动态电阻R Z愈小，S r愈大，这是因为了愈小R Z基准电压的稳定度就愈高。
（3）取样电路的分压系数n 愈大，加入比较放大电路输入端的那部分输出电压变化量就愈大，所以S r就愈大。
2．输出电阻r O
输出电阻R O是指输入电压及环境温度不变的条件下，负载电流变化△I L引起输出电压变化△U L的程度；也就是输出电压变化量△U L 与负载电流变化量△I L的比值，即
对于图I0746电路的输出电阻
从上式可见，取样电路的分压系数n、调整管的电流放大系数β1和比较放大电路的放大倍数A2愈大，输出电阻R O愈小，稳压性能愈好。
通过对稳压系数S R和输出电阻R O的讨论，可以看出，为提高稳压电源的稳压性能，应采取以下措施：
（1）提高比较放大级的放大倍数。
为此应增大T2的负载电阻R4，适当提高T2的静态工作点，以便减小其输入电阻R be2；（2）为提高调整管的β值，可采用2个甚至3个晶体管构成复合管；
（3）为提高取样分压比n，应适当提高基准电压，所以应选用稳压较高，输出电阻小，温度系数小的稳压管。
