2015届高三物理大一轮复习：实验十 练习使用多用电表
短接进行欧姆调零．
(2)多用电表电流为 “红进黑出”，题图5中外电路电流由
2到1，所以红表笔应连1端． (3)多用电表挡位为×1 k，指针指15，则R＝15.0×1 k＝ 15.0 kΩ，由图7知电压表读数为3.60 V. (4) 当滑动变阻器连入电路的阻值为零时，多用电表所测
电阻为外电路电阻，即电压表内阻，所以电压表内阻为
实验十 练习使用多用电表
实验目的 1 ．了解多用电表的构造和原理，掌握多用电表的使用方
法．
2．会使用多用电表测电压、电流及电阻． 3．会用多用电表探索黑箱中的电学元件．
实验原理
1．外部构造(如图1所示)
(1) 转动选择开关可以使用多用电表测量电流、电压、电 阻等．
(2) 表盘的上部为表头，用来表示电流、电压和电阻的多
(2)表笔a的颜色为________色；(填“红”或“黑”) (3)将开关S置于“1”挡时，量程为________mA； (4)定值电阻的阻值R2＝________Ω.R3＝________Ω.(结果 取三位有效数字)
(5) 利用改装的电流表进行某次测量时， S 置于“ 2 ”挡， 表头指示如图(c)所示，则所测量电流的值为________mA.
用多用电表探索黑箱内的电学元件
【典例2】 (2012·江苏卷，10)如图10甲所示的黑箱中有三只
完全相同的电学元件，小明使用多用电表对其进行探测．
图10
(1) 在使用多用电表前，发现指针不在左边“ 0 ”刻度线
处，应先调整图乙中多用电表的 ________( 选填“ A ”、
“B”或“C”)． (2) 在用多用电表的直流电压挡探测黑箱 a 、 b 接点间是否 存在电源时，一表笔接a，另一表笔应________(选填“短 暂”或“持续”)接b，同时观察指针偏转情况．
(3) 选择开关的功能区域，要分清是测电压、电流、电
阻，还要分清是交流还是直流． (4)电压、电流挡为量程范围挡，欧姆挡为倍率挡．
(5) 刻度线有三条：上为电阻专用，中间为电压、交流、 直流共用，下为交流2.5 V专用． (6) 测电阻时：①待测电阻与电路、电源一定要断开．② 两手一定不要同时接触两笔金属杆．③指针指中值附近较
答案
(1)A
(2)短暂
(3)5.0
电路图见下图
【跟踪短训】 2．(2012·大纲全国卷，22)在黑箱内有一由四个阻值相同的
电阻构成的串并联电路，黑箱面板上有三个接线柱1、2和
3.用欧姆表测得1、2接线柱之间的电阻为1 Ω，2、3接线 柱之间的电阻为1.5 Ω，1、3接线柱之间的电阻为2.5 Ω. (1)在虚线框中画出黑箱中的电阻连接方式；
图3
4．测量定值电阻 用多用电表测电阻的步骤：
(1)调整定位螺丝，使指针指向电流的零刻度．
(2)选择开关置于“ Ω”挡的“×1”，短接红、黑表笔， 调节欧姆调零旋钮，然后断开表笔，再使指针指向∞. (3) 将两表笔分别接触阻值为几十欧的定值电阻两端，读 出指示的电阻值，然后断开表笔，再与标定值进行比较．
2．读数技巧 (1)欧姆表的读数 1 2 ①为了减小读数误差，指针应指在表盘 到 的部分，即中央 3 3 刻度附近． ②除非指针所在刻度盘处每个小格表示 1 Ω 时，要估读到下 一位，其余情况都不用估读． ③电阻值等于指针示数与所选倍率的乘积． (2)测电压、电流时的读数，要注意其量程，根据量程确定精 确度，精确度是 1、0.1、0.01 时要估读到下一位，精确度是 2、0.02、5、0.5 时，不用估读到下一位．
(2) 如果将 1、 3 接线柱用导线连接起来， 1 、 2 接线柱之间 的电阻为________ Ω.
解析
(1)根据已知 1、 2间电阻为 1 Ω， 2 、 3间电阻为 1.5
Ω，1、3间电阻为2.5 Ω，可画出电阻的连接方式如下：
(2)若将1、3用导线连接起来，则等效电路图为：
故R12＝ Ω＝0.6 Ω. 答案 (1)见解析 (2)0.6
种量程．
图1
2．欧姆表原理 (1)内部电路简化如图2所示．
图2
(2)根据闭合电路欧姆定律 E ①当红、黑表笔短接时，Ig＝ ， Rg＋R＋r E ②当被测电阻 Rx 接在红、黑表笔两端时，I＝ ， Rg＋R＋r＋Rx 1 ③当 I 中＝ Ig 时，中值电阻 R 中＝Rg＋R＋r. 2
实验器材 多用电表、电学黑箱、直流电源、开关、导线若干、小电 珠、二极管、定值电阻(大、中、小)三个．
准，否则换挡．④每换一挡必须重新欧姆调零．⑤读出示
数要乘以倍率． (7) 使用完毕，选择开关要置于“ OFF ”挡或交流电压最 高挡，长期不用应取出电池．
热点一
考查用电表的使用及读数
【典例1】 (2013·全国新课标Ⅰ，23)某学生实验小组利用图
5 所示电路，测量多用电表内电池的电动势和电阻“× 1
图8 (5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、 一个理想电流表和一个电阻串联而成的电路，如图8所
示．根据前面的实验数据计算可得，此多用电表内电池的电
动势为________V，电阻“×1 k”挡内部电路的总电阻为 ______ kΩ.
解析
(1) 使用多用电表测电阻前，应首先将红、黑表笔
a、c b、c
10.0 Ω 15.0 Ω
解析 置为A.
(1) 多用电表使用前应进行机械调零，机械调零装
(2) 使用多用电表进行测量时，为保证电表不被损坏往往 要进行试触，即让两表笔进行短暂接触，观察指针偏转情
况，若持续接触则有可能损坏电表．
(3) 黑箱中无电源且每对接点间正反阻值相等，由多用电 表读数可知所缺数据为5.0 Ω，由a、b间电阻为5 Ω，a、c 间为10 Ω，b、c间为15 Ω知，电路为a、b间5 Ω的电阻与 a、c间10 Ω电阻串联而成，电路图如答案图所示．
位置上，将红表笔插入“＋”插孔，黑表笔插入“－”插
孔，然后两表笔短接进行欧姆调零后，将黑表笔接触二极管 正极，红表笔接触二极管负极，稳定后读取示数乘上倍率求 出正向电阻R1. ②测反向电阻：将多用电表的选择开关旋至高倍率的欧姆
挡，方法同上．
6．探索黑箱内的电学元件 探究项目 应用挡位 电源 电压挡 现 象 两接线柱正、反接时均无示数说明无电 源
(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，
调节好多用电表，测量各接点间的阻值．测量中发现，每 对接点间正反向阻值均相等，测量记录如下表．两表笔分 别接a、b时，多用电表的示数如图乙所示．
请将记录表补充完整，并在黑箱图中画出一种可能的电
路．
两表笔接的接点 a、b 多用电表的示数 ________Ω
(3)选择 10 V 电压挡， 则每一大格表示 2 V， 每一小格表示 0.2 V， 1 测量的精确度为 0.2 V，应估读到 0.1 V(此时应为 估读)，指针 2 对应的读数为 6.2 V.
答案 (3)6.2
(1)1.5×103
×1 k
(2)30.8(30.7 ～ 30.9 都正确 )
154
热点二
测量电流时，表针指于图示位置，则所测电流为________
mA；当选用量程为250 mA的电流挡测量电流时，表针指 于图示位置，则所测电流为________ mA. (3)当选用量程为 10 V的电压挡测量电压时，表针也指于 图示位置，则所测电压为________ V.
解析
(1) 欧姆表读数：对应最上一行刻度值为 15 ，倍率为
实验步骤
1． 机械调零 ：检查多用电表的指针是否停在表盘刻度左端 的零位置．若不指零，则可用小螺丝刀进行机械调零． 2．将红、黑表笔分别插入“＋”、“－”插孔．
3．测量小灯泡的电压和电流 (1)按如图3甲所示连好电路，将多用电表选择开关置于直
流电压挡，测小灯泡两端的电压．
(2) 按如图 3 乙所示连好电路，将选择开关置于直流电流 挡，测量通过小灯泡的电流．
电阻 二极管
电容器 电感线圈
欧姆挡 欧姆挡
欧姆挡 欧姆挡
两接线柱正、反接时示数相同 正接时示数很小，反接时示数很大
指针先指向某一小阻值，后逐渐增大到 “∞”，且指针摆动越来越慢 示数由“∞”逐渐减小到某一较小固定 示数
注意事项 多用电表使用的“七大注意” (1)使用前要机械调零． (2)两表笔在使用时，电流总是“红入”“黑出”．
12.0 kΩ.
(5)15.0 kΩ 为多用电表电阻挡的中值电阻，中值电阻阻值即内 电路阻值， 所以电阻“×1 k”挡内部电路的总电阻为 15.0 kΩ， 设内电路电池电动势为 E ，则当电压表示数为 4.00 V 时， E 4 ＝ ，解得： 15.0＋12.0 12.0 E＝9.00 V.
答案 (1)短接 (2)1 (3)15.0 3.60 (4)12.0 (5)9.00 15.0
k”挡内部电路的总电阻．使用的器材有：
图5
多用电表；电压表：量程5 V，内阻十几千欧；滑动变阻 器：最大阻值5 kΩ；导线若干．
回答下列问题：
(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和 黑表笔__________，调零点． (2) 将图 5 中多用电表的红表笔和 ________( 选填“ 1 ”或 “2”)端相连，黑表笔连接另一端．
“×100”， 读数为 1.5×103 Ω； 测 2.0×104 Ω 电阻时应选“×1 k”的欧姆挡． (2)选 50 mA 直流电流挡，则每一大格表示 10 mA，每一小格 1 表示 1 mA， 测量的精确度为 1 mA， 应估读到 0.1 mA(此时为 10 估读)，指针对应的读数为 30.8 mA；选择量程为 250 mA 的电 流挡，则每一大格表示 50 mA，每一小格表示 5 mA，测量的 1 精确度为 5 mA，应估读到 1 mA(此时为 估读)，指针对应的读 5 数为 154 mA.
反思总结
高三物理一轮复习精品课件1：实验十 练习使用多用表
(2)若上述第③步中，多用电表的示数如图所示，则粗测 电阻值为________Ω.
(2)将多用电表选择开关旋转到直流电压挡，并置于500V量 程，用多用电表测量黑箱任意两个接线柱间的电压，若均无示 数，说明箱内不含电源．
(3) 先 选 定 欧 姆 挡 某 一 较 小 的 挡 ， 两 表 笔 短 接 ， 进 行 电 阻 调 零．然后，用欧姆挡测AC间正反接电阻，若两次所测阻值相等， 则表明AC间只含有电阻．若一次测量电阻值较小，另一次较大， 说明AB间有二极管，且测电阻值较小时，与黑表笔接触的那一端 为二极管的正极．
当红、黑表笔不接触时图②，相当于被测电阻 Rx＝∞， 电流表中没有电流，表头的指针不偏转，此时指针的位置示 数为“∞”点．
当红、黑表笔间接入被测电阻 Rx 时图③，通过表头的电 流 I＝r＋Rg＋ER＋Rx′，改变 Rx，电流 I 随着改变，每个 Rx 值都对应一个电流值，在刻度盘上直接标出 I 值对应的 Rx 值， 就可以从刻度盘上直接读出被测电阻的阻值．
(5)为了得到准确的测量结果，应让电表指针尽量指向表盘 ________(填“左侧”、“右侧”或“中央”)；否则，在可能的 条件下，应重新选择量程，并重复步骤(3)、(4)．
(6)测量完成后，将选择开关拨向________位置．
解析 本题考查多用电表的使用．首先要机械调零．在 选择量程后还要进行欧姆调零而且每一次换量程都要重复这 样的过程．将红、黑表笔短接，进行欧姆调零．测量二极管 的反向电阻时应将红表笔接二极管的正极，黑表笔接二极管 的负极，欧姆表盘的刻度线分布不均匀，在中央的刻度线比 较均匀，所以尽量让指针指向表盘的中央，测量完成后应将 选择开关拨到 OFF 挡．
步步高2015高三物理新课标一轮讲义实验10练习使用多用电表
步步高 2021 高三物理 ( 新课标 ) 一轮讲义：实验 10 练习使用多用电表实验十练习使用多用电表考纲解读 1.了解电表改装的原理与方法 .2.了解多用电表的构造和原理， 掌握多用电表的使用方法 .3.会使用多用电表测电压、 电流及电阻 .4.会用多用电表探索黑箱中的电学元件．一、电流表与电压表的改装1．改装方案改装为电压 改装为大量表程的电流表原理串联电阻分 并联电阻分压流改装原理图分压电U ＝ g g ＋ g g ＝(I －I (RI R 阻或分R)I g )R流电阻故 R＝U－R g 故R＝ I g R gI g I －I g改装后电V＝R g＋A＝RR gR R R＋R g表内阻R>R g<R g2．校正(1)电压表的校正电路如图 1 所示，电流表的校正电路如图 2 所示．图 1图 2(2)校正的过程是：先将滑动变阻器的滑动触头移动到最左端，然后闭合开关，移动滑动触头，使改装后的电压表 (电流表 )示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表 )和标准电压表 (电流表 )示数，并计算满刻度时的百分误差，然后加以校正．二、欧姆表原理 (多用电表测电阻原理 )1．构造：如图 3 所示，欧姆表由电流表G、电池、调零电阻 R 和红、黑表笔组成．图 3欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x.全电路电阻 R 总＝ R g＋R＋r＋R x.2 ．工作原理：闭合电路欧姆定律I ＝E.R g＋R＋r＋R x3．刻度的标定：红、黑表笔短接 (被测电阻 R x ＝0)时，调节调零电阻 R，使 I ＝I g，电流表的指针到达满偏，这一过程叫欧姆调零．(1)当 I ＝I g时， R x＝0，在满偏电流I g处标为“ 0〞． (图甲 )(2)当 I ＝ 0 时， R x→∞，在I ＝ 0 处标为“∞〞． (图乙 )I g(3)当 I ＝2时， R x＝ R g＋R＋ r，此电阻值等于欧姆表的内阻值， R x叫中值电阻．三、多用电表(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．(2)外形如图 4 所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量工程和量程．图 4(3)多用电外表板上还有：欧姆表的调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“ 0〞位置 )、表笔的正负插孔 (红表笔插入“＋〞插孔，黑表笔插入“－〞插孔 )．四、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图 5 甲所示．2．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向 )．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．图 53．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正〞极，红表笔接“负〞极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极 .根本实验要求规律方法总结1．实验器材1．多用电表使用考前须知多用电表、电学黑(1) 表内电源正极接黑表箱、直流电源、开关、笔，负极接红表笔，但是导线假设干、小灯泡、红表笔插入“＋〞孔，黑二极管、定值电阻表笔插入“－〞孔，注意(大、中、小 )三个．电流的实际方向应为2．实验步骤“红入〞，“黑出〞．(1)观察：观察多用(2) 区分“机械零点〞与电表的外形，认识选“欧姆零点〞．机械零点择开关的测量工程是表盘刻度左侧的“0〞及量程．位置，调整的是表盘下边(2)机械调零：检查中间的定位螺丝；欧姆零多用电表的指针是点是指刻度盘右侧的否停在表盘刻度左“0〞位置，调整的是欧端的零位置．假设不指姆挡的调零旋钮．零，那么可用小螺丝刀(3) 由于欧姆挡表盘难以进行机械调零．估读，测量结果只需取两(3)将红、黑表笔分位有效数字，读数时注意别插入“ ＋〞、乘以相应挡位的倍率．“－〞插孔．(4)使用多用电表时，手不(4)测量小灯泡的电能接触表笔的金属杆，特压和电流别是在测电阻时，更应注①按如图 6 甲所示意不要用手接触表笔的的电路图连好电路，金属杆．将多用电表选择开(5) 测量电阻时待测电阻关置于直流电压挡，测小灯泡两端的电压．图6②按如图乙所示的电路图连好电路，将选择开关置于直流要与其他元件和电源断开，否那么不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF 〞挡．长期不用，应把表内电池取出．2．多用电表对电路故障的检电流挡，测量通过小测灯泡的电流．(1)断路故障的检测方法(5)测量定值电阻①将多用电表拨到电压①根据被测电阻的挡作为电压表使用．估计阻值，选择适宜a．将电压表与电源并联，的挡位，把两表笔短假设电压表示数不为零，说接，观察指针是否指明电源良好，假设电压表第 9页共38页在欧姆表的“ 0〞刻数为零，说明电源损坏．度，假设不指在欧姆表b．在电源完好时，再将的“ 0〞刻度，调节电压表与外电路的各部欧姆表的调零旋钮，分电路并联．假设电压表的使指针指在欧姆表示数为零，那么说明该局部的“ 0〞刻度处；电路完好，假设电压表示数②将被测电阻接在等于电源电动势，那么说明两表笔之间，待指针该局部电路中有断点．稳定后读数；②将电流表串联在电路③读出指针在刻度中，假设电流表的示数为盘上所指的数值，用零，那么说明与电流表串联读数乘以所选挡位的局部电路断路．的倍率，即得测量结③用欧姆挡检测果；将各元件与电源断开，然④测量完毕，将选择后接到红、黑表笔间，假设开关置于交流电压有阻值 (或有电流 )说明元最高挡或“OFF 〞件完好，假设电阻无穷大(或第 10页共38页挡．无电流 )说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，假设电压表示数为零，说明电源被短路；假设电压表示数不为零，那么外电路的部分电路不被短路或不完全被短路．②用电流表检测，假设串联在电路中的电流表示数不为零，故障应是短路.例 1在“练习使用多用电表〞实验中，某同学第 11页共38页进行了如下的操作：(1)用多用电表欧姆挡测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆调零 (如图 7 a 所示 )，然后用两表笔接触待测电阻的两端 (如图 b 所示 )，这两步操作是否合理？ ________(选“ a 合理〞或“ b 合理〞或“都不合理〞 )(2)用多用电表电流挡测量电路中电流，该同学将选择开关置于直流 50 mA 挡，连接的电路如图 c 所示，图中多用电表测量的是________(填“甲电阻的电流〞、“乙电阻的电流〞或“总电流〞 )，测得的值是 ________．图7(3)该同学要测量多用电表直流“ 2.5 V〞挡的内阻 R V (约为 20 kΩ)．除此多用电表外，还有以下器材：直流电源一个(电动势 E 为 2 V，内阻可忽略不计 )、电阻一个 (阻值 R 为 10 kΩ)、电键一个、导线假设干．要求：(Ⅰ)画出实验电路图 (多用电表用表示)；(Ⅱ)写出R V的表达式(用字母表示 )．解析(1)b 会受人体电阻的影响； (2)在题图 c 中，多用电表与乙电阻串联，因此测的是乙电阻的电流； (3)多用电表与电阻串联，通过它们U E－U的电流相等，所以有：R V＝R，因此：R V＝UR(U 为多用电表直流“2.5 V 〞挡的读E－U数)．答案 (1)a 合理 (2) 乙电阻的电流 25.0 mA(±0.1 都可以 ) (3)(Ⅰ)实验电路图如图所示UR(Ⅱ)R V＝E－U(U 为多用电表直流“ 2.5 V〞挡的读数 )考点二对多用电表读数的考查例2 如图 8 所示为多用电表的刻度盘．假设选用倍率为“× 100〞的电阻挡测电阻时，表针如图 8 所示，那么：图8(1)所测电阻的阻值为 ________ Ω；如果要用此多用电表测量一个阻值约为×104Ω的电阻，为了使测量结果比拟精确，应选用的欧姆挡是 ________(选填“× 10〞、“× 100〞或“× 1 k〞)．(2)用此多用电表进行测量，中选用量程为50 mA 的电流挡测量电流时，表针指于图示位置，那么所测电流为 ______mA；中选用量程为250 mA 的电流挡测量电流时，表针指于图示位置，那么所测电流为 ________mA.(3)中选用量程为 10 V 的电压挡测量电压时，表针也指于图示位置，那么所测电压为 ________ V.解析(1)欧姆表读数：对应最上一行刻度值为15，倍率为“× 100〞，读数为×103Ω；测×104Ω电阻时应选“× 1 k〞的欧姆挡．(2)选 50 mA 直流电流挡，那么每一大格表示10 mA，每一小格表示 1 mA，测量的精确度为 1 mA，应估读到 0.1 mA(此时为 1/10 估读 )，指针对应的读数为 30.8 mA；选择量程为 250 mA 的电流挡，那么每一大格表示50 mA，每一小格表示 5 mA，测量的精确度为 5 mA，应估读到1 mA(此时为 1/5 估读 )，指针对应的读数为 154 mA.(3)选择 10 V 电压挡，那么每一大格表示2 V，每一小格表示 0.2 V，测量的精确度为0.2 V，应估读到 0.1 V(此时应为 1/2 估读 )，指针对应的读数为 6.1 V.答案×103×1 k～30.9 都正确 )154欧姆表刻度盘特点及多用电表读数技巧(1)欧姆表刻度盘不同于电压、电流刻度盘①左∞右 0：电阻无限大与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合．②刻度不均匀：左密右疏．③欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏〞( 因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞〞处)．(2)读数技巧①欧姆表的读数1 a．为了减小读数误差，指针应指在表盘3到23的局部，即中央刻度附近．b．除非指针所在刻度盘处每个小格表示 1 Ω时，要估读到下一位，其余情况都不用估读．c．电阻值等于指针示数与所选倍率的乘积．②测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、、0.01 时要估读到下一位，精确度是2、、 5、时，不用估读到下一位．考点三用多用电表检查电路故障例 3在如图9所示的电路中，四节干电池串联作为电源，小灯泡A、B 的规格均为“V,0.3 A〞，合上开关 S 后，无论怎样移动滑动变阻器的滑动片， A、B 灯都不亮．图 9(1)用多用电表的直流电压挡检查故障．①选择开关置于以下量程的________挡较为适宜 (用字母序号表示 )．A．2.5 V B．10 V C．50 V D．250 V ②测得 c、d 间电压约为 5.8 V，e、f 间电压为 0，那么故障是 ()A．A 灯丝断开B．B 灯丝断开C．d、e 间连线断开D．B 灯被短路(2)接着利用欧姆表的“× 1〞挡测电阻，欧姆表经过欧姆调零．① 测试前，一定要将电路中的开关S____________；②测 c、d 间和 e、f 间的电阻时，某次测量结果如图 10 所示，读数为 ________ Ω，此时测量的是 ______间电阻．根据小灯泡的规格计算出的电阻为 ________Ω，它不等于测量值，原因是：_______________________________________ _______________.图10解析(1)①因电源为四节干电池，故电动势 E＝6V，那么应选电压表10 V 量程挡较适宜；②因c、d 间电压为5.8 V，而e、f 间电压为零，故应为 A 灯丝断开， B 灯丝良好．(2)用欧姆表测电路中电阻的阻值时，一定要将电路断开；由题图读数知电阻的阻值为 6.0 Ω，应为灯泡 B 的阻值，即测量的为e、f 间电阻；U由 R＝I得 R＝12.7 Ω，与欧姆表测得的阻值相差较大，是因为欧姆表测得的电阻的阻值是未通电工作时的电阻的阻值，温度较低，电阻率偏小，阻值偏小．答案(1)①B②A(2)①断开②e、f 欧姆表测量时灯泡未工作，灯泡温度低，电阻小考点四用多用电表探索黑箱内的电学元件例 4 如图 11 所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．图11(1)在使用多用电表前，发现指针不在左边“0〞刻度线处，应先调整图 12 中多用电表的________(选填“ A〞、“ B〞或“ C〞)．图 12(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂〞或“持续〞)接b，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选择开关旋至“× 1〞挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正、反向阻值均相等，测量记录如下表．两表笔分别接 a、b 时，多用电表的示数如图12 所示．请将记录表补充完整，并画出一种可能的电路.两表笔接多用电表的接点的示数________a、bΩa、c10.0 Ωb、c15.0 Ω解析(1)多用电表使用前应进行机械调零，机械调零部件为 A.(2)使用多用电表测量电压时，为保证电表不被损坏往往要进行试触，即让两表笔进行短暂接触，观察指针偏转情况，假设持续接触那么有可能损坏电表．(3)黑箱中无电源且每对接点间正、反阻值相等，由多用电表读数可知所缺数据为 5.0 Ω，由 a、b 间电阻为 5.0 Ω，a、c 间为 10.0 Ω，b、c 间为 15.0 Ω知，电路为 a、b 间 5.0 Ω的电阻与 a、c 间 10.0 Ω的电阻串联而成，故可能的电路图如下图．答案(1)A (2)短暂见解析图创新实验设计多用电表当欧姆表使用时内有电源，往往会考查闭合电路欧姆定律、电动势和内阻的测定等，往往涉及的变形有：1．与电压表串联形成闭合电路，那么E＝UU＋R V·r，从而计算得到 E；2．与电流表串联形成闭合电路，那么 E＝I(R A ＋ r)，从而计算得到 E.例 5 有一内阻未知 (20 kΩ～ 60 kΩ)、量程 0～10 V 的直流电压表．(1)某同学想通过一个多用电表的欧姆挡直接测量上述电压表的内阻，该多用电表刻度盘上读出电阻刻度中间值为 30，欧姆挡的选择开关拨至倍率 ________( 选填“× 10〞、“× 100〞或“ 1 k〞)挡．先将红、黑表笔短接调零后，选用图 13 中 ________(选填“ A〞或“B〞)方式连接．图 13(2)在实验中，欧姆表和电压表的指针分别如图14 甲、乙所示，某同学读出欧姆表的读数为________Ω，这时电压表的读数为______V．计算出欧姆表中电池的电动势为______V.图 14解析(1)多用电表测电阻时，应让开关指在中间刻度附近，因而应选“× 1 k〞挡．多用电表测电阻时，用其内部电源，黑表笔接内部电源的正极，又因电压表的两接线柱中，“＋〞接线柱应接高电势端，因而 A 电路的连接方式正确．(2)题图甲中欧姆表的读数为40×1 kΩ＝40 kΩ.题图乙中电压表的读数为 5.0 V.欧姆表中电池的电动势E＝5.0 V＋40×30 V ＝8.75 V.答案(1)×1．多用电表表头的示意图如图15 所示．在正确操作的情况下：图 15(1)假设选择开关的位置如 a 箭头所示，那么测量的物理量是 ________，测量结果为 ________．(2)假设选择开关的位置如 b 箭头所示，那么测量的物理量是 ________，测量结果为 ________．(3)假设选择开关的位置如 c 箭头所示，那么测量的物理量是 ________，测量结果为 ________．(4)假设选择开关的位置如 c 箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为： ____________，____________，_____________.(5)全部测量结束后，应把选择开关拨到______或者 ______．(6)无论用多用电表进行何种测量(限于直流 )，电流都应该从 ______色表笔经 ______插孔流入电表．答案(1)直流电压 1.57 V (2)直流电流48 mA(3)电阻 1.6 kΩ(4)改用“× 1 k〞倍率重新欧姆调零测量、读数(5)OFF 挡交流电压最高挡(6)红正2． (1)用多用电表的欧姆挡测量阻值约为几十千欧的电阻R x，以下给出的最可能的实验操作步骤，其中 S 为选择开关， P 为欧姆挡调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写 ________．a．将两表笔短接，调节P 使指针对准刻度盘上欧姆挡的 0 刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出 R x的阻值后，断开两表笔c．旋转 S 使其尖端对准欧姆挡“× 1 k〞d．旋转 S 使其尖端对准欧姆挡“× 100〞e．旋转 S 使其尖端对准交流“ 500 V〞挡，并拔出两表笔根据如图 16 所示指针位置，此时被测电阻的阻值约为 ________ Ω.图 16(2)下述关于用多用电表欧姆挡测电阻的说法中正确的选项是 ()A．测量电阻时，如果指针偏转过大，应将选择开关 S 拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，那么会影响测量结果C．测量电路中的某个电阻，应该先把该电阻与外电路断开D．测量阻值不同的电阻时，都必须重新调零答案(1)c、a、b、 e 30 k (2)AC 解析(1)题目中要求测量几十千欧的电阻，所以应该选择“× 1 k〞的欧姆挡，再进行欧姆调零，然后进行测量，最后将 S 旋至交流“500 V〞挡，拔出表笔，所以顺序为c、a、 b、e.根据欧姆表的读数原理，可以得出被测电阻的阻值为 30 kΩ.(2)指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位， A 项正确；电阻的阻值与电流的流向无关，所以红、黑表笔接反，不影响测量结果， B 项错误；不将被测电阻与外电路断开，流经欧姆表的电流会影响读数甚至烧毁器材， C 项正确；只要不换挡位，就不用重新调零， D 项错误．3．如图 17 所示的电路中各元件均完好，1、2、3、4、5、6 为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的元件有：电源、开关、小灯泡、 3 根导线以及电路中的各连接点．为了检测小灯泡、开关以及 3 根导线，图 17(1)在连接点 1、2 已接好的情况下，应中选第 31页共38页(2)在连接点 1、2 同时断开的情况下，应当选用多用电表的 ________挡，进行检查；(3)在开关闭合的情况下，假设测得 3、4 两点间的电压接近电源的电动势，那么说明________．答案(1)电压(2)欧姆(3)小灯泡断路4．(2021 ·新课标Ⅰ·23)某学生实验小组利用图18 所示电路，测量多用电表内电池的电动势和电阻“× 1k〞挡内部电路的总电阻．使用的器材有：图 18多用电表；电压表：量程 5 V，内阻十几千欧；滑动变阻器：最大阻值 5 kΩ；导线假设干．答复以下问题：(1)将多用电表挡位调到电阻“×1k〞挡，再将红表笔和黑表笔 __________，调零点．(2)将图 19 中多用电表的红表笔和________(选填“ 1〞或“ 2〞)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图19 所示，这时电压表的示数如图 20 所示．多用电表和电压表的读数分别为 ________kΩ和________ V.图 19图20(4)调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12.0 kΩ和 4.00 V．从测量数据可知，电压表的内阻为 ________ kΩ.(5)多用电表欧姆挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图 21 所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为 ______V ，电阻“× 1k 〞挡内部电路的总电阻为 ______ k Ω.图 21答案(1)短接解析(4)当滑动变阻器调到阻值为零时， 多用电表的示数为电压表的内阻．(5)设多用电表内电池的电动势为E ，欧姆“× 1k 〞挡内部电路的总电阻为R ，那么由闭合电路欧姆定律及两组数据得：E ＝ 4.00 V ＋ 4.00 V ， ＝3.60 V×12.0 k ΩRE12.0 k Ω－12.0) kΩ＋R]＋3.60 V联立两式解得 R＝15.0 kΩ，E＝9.00 V. 5．多用电表可以用来测电流、电压、电阻等，挡位如图 22 所示．图 22(1)如图 23 所示为多量程多用电表的示意图，当接通 1 或 2 时，为____挡.1 的量程比 2 的量程____(填“大〞或“小〞 )．(2)测量某电阻时，用× 10 Ω挡时，发现指针偏转角度过大，他应该换用____挡(填“× 1 Ω〞或“× 100 Ω〞)，换挡后，在测量前要先进行 ________．(3)如图 22 所示， A、B、C 是多用电表在进行不同测量时，转换开关分别指示的位置．图24 中 D 是多用电表表盘指针在测量时的偏转位置．图 23图 24假设用 A 挡测量，指针偏转如D，那么读数是________；假设用 B 挡测量，指针偏转如D，那么读数是________；假设用 C 挡测量，指针偏转如D，那么读数是________．(4)某同学在用电流表和电压表测电池的电动势和内阻的实验中，串联了一只 2.5 Ω的保护电阻 R0，实验电路如图 25 所示，连好电路后，当该同学闭合电键，发现电流表示数为0，电压表示数不为 0.检查各接线柱均未接错，接触良好且未发生短路；他用多用电表的电压挡检查电路，把两表笔分别接a、b，b、c，d、 e 时，示数均为0，把两表笔分别接c、d 时，示数与电压表示数相同，由此可推断故障是____________．排除故障后，该同学顺利完成实验，根据测定数据已在图26 中描出了对应点，请画出 U－I 图，由图知：电池的电动势为________，内阻为 ________．图25I /A 0 5 7 3 0 0U/V 0 8 0 0 0 0图26答案(1) 电流大(2)×1 Ω 欧姆调零(3)1 300 Ω 5.4 mA 27.0 V (4)滑动变阻器R 断路U－I 图如下图 1.50 V(1.48 V～1.52 V 均可 ) 3 Ω。

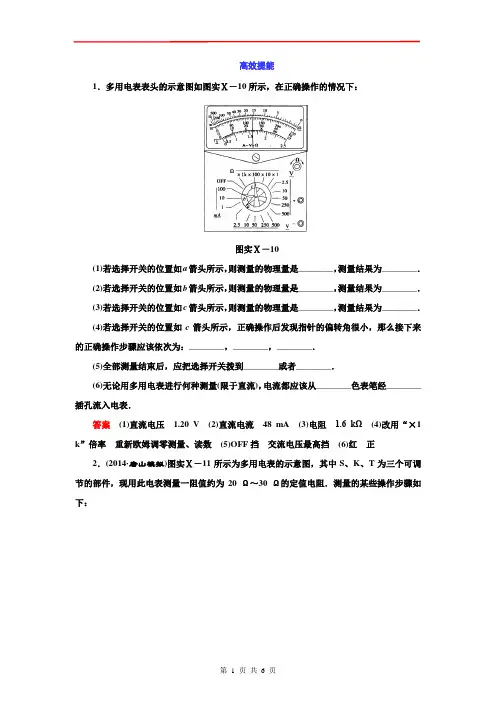

2015高三物理一轮：实验10练习使用多用电表
高效提能1．多用电表表头的示意图如图实Ⅹ－10所示，在正确操作的情况下：图实Ⅹ－10(1)若选择开关的位置如a箭头所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如b箭头所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如c箭头所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如c箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：________，________，________．(5)全部测量结束后，应把选择开关拨到________或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．答案(1)直流电压 1.20 V(2)直流电流48 mA(3)电阻 1.6 kΩ(4)改用“×1 k”倍率重新欧姆调零测量、读数(5)OFF挡交流电压最高挡(6)红正2．(2014·唐山模拟)图实Ⅹ－11所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20 Ω～30 Ω的定值电阻．测量的某些操作步骤如下：图实Ⅹ－11(1)调节可调部件________使电表指针停在________位置．(2)调节可调部件K，使它尖端指向________位置．(3)将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调部件________，使电表指针指向________位置．解析多用电表在使用前首先要进行“机械调零”，即测量前先检查电表的指针是否停在刻度盘左端的“0”位置，若不在“0”位置，则调节表盘下中间部位的定位螺丝S，使指针停在刻度盘左端的“0”位置，测量电阻应将图中选择开关K旋至欧姆挡的适当挡位，该欧姆表的表盘中值约为“20”，又因为待测电阻的阻值为20 Ω～30 Ω，所以应选×1挡，选好挡位后就要进行欧姆挡调零，调零时将红、黑表笔接触，调节图中的“欧姆调零”旋钮T，使指针指在表盘右端电阻刻度的“0”位置．答案(1)S刻度盘左端的“0”(2)欧姆挡×1(3)T表盘右端电阻刻度的“0”3．(2014·四川名校检测)在如实Ⅹ－12图甲所示的电路中，4节干电池串联，小灯泡A、B的规格为“3.8 V，0.3 A”．合上开关S后，无论怎样移动滑动片，A、B灯都不亮．图实Ⅹ－12(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的________挡较为合适(用字母序号表示)；A．2.5 V B．10 VC．50 V D．250 V②测得c、d间电压约为5.8 V，e、f间电压为0，则故障是________．A．A灯丝断开B．B灯丝断开C．d、e间连线断开D．B灯被短路(2)接着练习使用欧姆表的“×1”挡测电阻，欧姆表经过“欧姆调零”，①测试前，一定要将电路中的开关S________；②测c、d间和e、f间电阻时，某次测试结果如图实Ⅹ－12乙所示，读数为________Ω，此时测量的是________间电阻，根据小灯泡的规格计算出的电阻为________Ω.解析(1)①由于4节干电池串联后电动势为6 V，电压表量程应选10 V，B正确．②灯泡不亮，说明电路断路或短路，电压表接c、d端时有示数且接近电源电动势，说明有电流通过电压表，c、d间以外其他部分电路接通，电压表接e、f时无示数，说明c、d 间灯泡断路，A正确．(2)①使用欧姆表时一定要将被测电阻从电路中断开，故填“断开”．②温度高时灯丝的电阻大，计算出的电阻是灯丝温度高时的电阻(或测量出的电阻是常温下的电阻)．欧姆表读数应该为6 Ω.由于A灯泡断路，电阻无穷大，而欧姆表示数为6 Ω，说明测量的应该是e、f间电阻．由R＝UI可求得电阻为12.7 Ω.答案(1)①B②A(2)①断开②6e、f12.74．实验室新进了一批低电阻的电磁螺线管，课外活动小组的同学设计了一个试验来测量螺线管的电阻．他们选择了多用电表、电流表、电压表、开关、滑动变阻器、导线和学生电源等．(1)他们使用多用电表粗测金属丝的电阻，操作过程分以下三个步骤：①将红表笔插入多用电表的________插孔、黑表笔插入多用电表的________插孔；选择电阻挡“×1”；(填“正”或“负”)②________________________________________________________________________；③把红黑表笔分别与螺线管金属丝的两端相接，多用电表的示数如图实Ⅹ－13所示，读数为________Ω；图实Ⅹ－13(2)根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从下图中的A、B、C、D四个电路中选择________电路来测量金属丝电阻．(3)他们正确连接电路，接通电源后，调节滑动变阻器，发现电流始终无示数．请设计一种方案，利用多用电表检查电路故障并写出判断依据．(只需写出简要步骤) ________________________________________________________________________ ________________________________________________________________________ 解析(1)①将红、黑表笔分别插入多用电表的“＋”、“－”插孔；选择电阻挡“×1”；②将红、黑表笔短接，调节欧姆调零旋钮使指针指在电阻为零处；③读数为4 Ω.(2)滑动变阻器应选用分压式接法，由于金属丝电阻较小，因此应采用电流表外接法．故选D.(3)使用多用电表的电压挡位，接通电源，逐个测量各元件、导线上的电压，若电压等于电源电压，说明与多用电表并联的元件或导线有断路故障，或使用多用电表的电阻挡位，断开电路或拆下元件、导线，逐个测量各元件、导线上的电阻，若电阻为无穷大，说明该元件或导线有断路故障．答案(1)①正负②将红、黑表笔短接，调节欧姆调零旋钮使指针指在电阻为零处③4(2)D(3)见解析5．(2014·浙江省六校联考)在“练习使用多用电表”实验中，某同学进行了如下的操作：(1)用多用电表电阻挡测量某一电阻的阻值时，该同学先用大拇指和食指紧捏红黑表笔进行欧姆凋零(如图实Ⅹ－14a所示)．然后用两表笔接触待测电阻的两端(如图b所示)，这两步操作是否合理？________(选“a合理”或“b合理”或“都不合理”)(2)用多用电表电流挡测量电路中电流．该同学将选择开关置于直流50 mA挡，连接的电路如图实Ⅹ－14c所示，图中多用电表测量的是________(填“甲电阻的电流”、“乙电阻的电流”或“总的电流”)，测得的值是________．c图实Ⅹ－14(3)该同学要测量多用电表直流2.5 V挡的内阻R V(约为20 kΩ)．除此多用电表外，还有以下器材：直流电源一个(电动势E为2 V，内阻可忽略不计)、电阻一个(阻值R为10 k Ω)、电键一个、导线若干．要求：①画出实验电路图(多用电表符号用表示)；②写出R V 的表达式(用字母表示)．解析 (1)b 会受人体电阻的影响；(2)在题图c 中，多用电表与乙电阻串联，因此测的是乙电阻的电流；(3)多用电表与电阻串联，通过它们的电流相等，所以有：U R V＝E －U R ，因此：R V ＝UR E －U(U 为多用电表直流2.5 V 挡的读数)． 答案 (1)a 合理 (2)乙电阻的电流 25.0 mA(±1都可以) (3)①如图所示②R V ＝UR E －U(U 为多用电表直流2.5 V 挡的读数)。

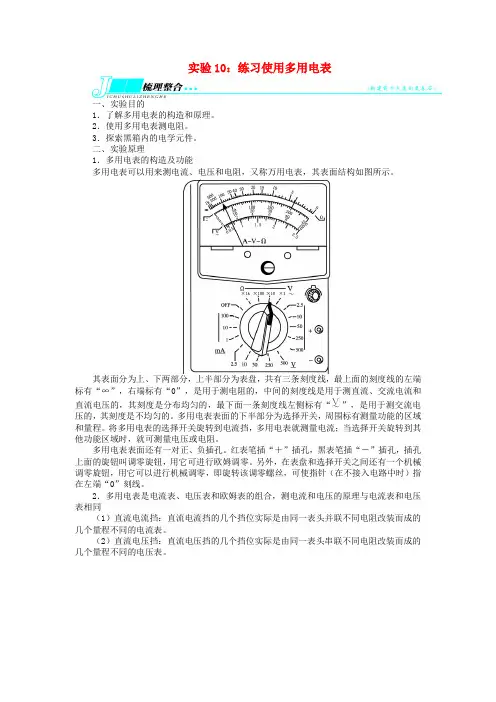

高考物理第一轮复习 (梳理整合+探究突破+巩固提升)专题实验10 练习使用多用电表(含解析) 鲁科版
实验10：练习使用多用电表一、实验目的1．了解多用电表的构造和原理。
2．使用多用电表测电阻。
3．探索黑箱内的电学元件。
二、实验原理1．多用电表的构造及功能多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。
其表面分为上、下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的，中间的刻度线是用于测直流、交流电流和直流电压的，其刻度是分布均匀的，最下面一条刻度线左侧标有“”，是用于测交流电压的，其刻度是不均匀的。
多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。
将多用电表的选择开关旋转到电流挡，多用电表就测量电流；当选择开关旋转到其他功能区域时，就可测量电压或电阻。
多用电表表面还有一对正、负插孔。
红表笔插“＋”插孔，黑表笔插“－”插孔，插孔上面的旋钮叫调零旋钮，用它可进行欧姆调零。
另外，在表盘和选择开关之间还有一个机械调零旋钮，用它可以进行机械调零，即旋转该调零螺丝，可使指针（在不接入电路中时）指在左端“0”刻线。
2．多用电表是电流表、电压表和欧姆表的组合，测电流和电压的原理与电流表和电压表相同（1）直流电流挡：直流电流挡的几个挡位实际是由同一表头并联不同电阻改装而成的几个量程不同的电流表。
（2）直流电压挡：直流电压挡的几个挡位实际是由同一表头串联不同电阻改装而成的几个量程不同的电压表。
（3）测电阻的原理：如图所示，欧姆表是根据闭合电路欧姆定律制成的测量电阻的仪表，可直接读出电阻值，比用伏安法测电阻方便，调零时I g ＝E R g ＋R ＋r 测量时I ＝ER g ＋R ＋r ＋R x只要将对应R x 值的电流刻度改为阻值R x 的标度即为欧姆表。
由于I 与R 的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处。
3．二极管的单向导电性二极管是用半导体材料制成的电子元件，它有两根引线，一根叫正极，另一根叫负极，二极管的表示符号是，当二极管的正极接高电势点，负极接低电势点，即加正向电压时，二极管电阻很小（与加反向电压比较），处于导通状态，相当于一个接通的开关；当给二极管加反向电压时，二极管的电阻无穷大，相当于一个断开的开关，这种特性叫二极管的单向导电性，已被广泛应用。

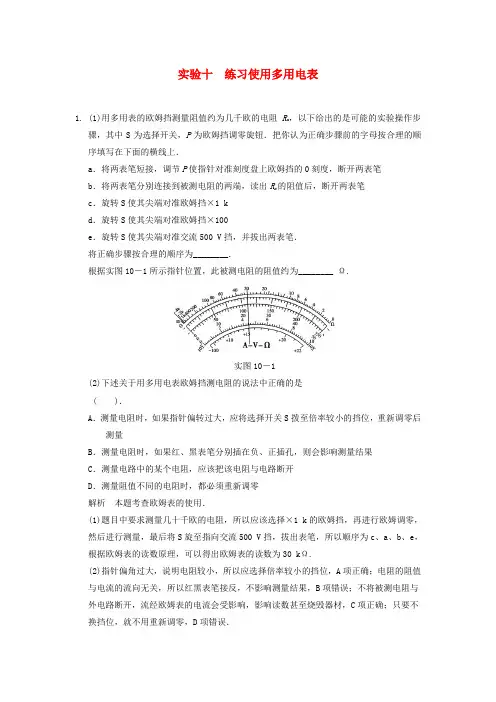

【步步高】高考物理大一轮复习 实验十 练习使用多用电表
实验十练习使用多用电表1. (1)用多用表的欧姆挡测量阻值约为几千欧的电阻R x，以下给出的是可能的实验操作步骤，其中S为选择开关，P为欧姆挡调零旋钮．把你认为正确步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×1 kd．旋转S使其尖端对准欧姆挡×100e．旋转S使其尖端对准交流500 V挡，并拔出两表笔．将正确步骤按合理的顺序为________．根据实图10－1所示指针位置，此被测电阻的阻值约为________ Ω.实图10－1(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是( )．A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零解析本题考查欧姆表的使用．(1)题目中要求测量几十千欧的电阻，所以应该选择×1 k的欧姆挡，再进行欧姆调零，然后进行测量，最后将S旋至指向交流500 V挡，拔出表笔，所以顺序为c、a、b、e，根据欧姆表的读数原理，可以得出欧姆表的读数为30 kΩ.(2)指针偏角过大，说明电阻较小，所以应选择倍率较小的挡位，A项正确；电阻的阻值与电流的流向无关，所以红黑表笔接反，不影响测量结果，B项错误；不将被测电阻与外电路断开，流经欧姆表的电流会受影响，影响读数甚至烧毁器材，C项正确；只要不换挡位，就不用重新调零，D项错误．答案(1)c、a、b、e 30 k (2)AC2．多用电表表头的示意图如实图10－2所示．在正确操作的情况下：实图10－2(1)若选择开关的位置如灰箭头所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如白箭头所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如黑箭头所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：______________，______________，______________.(5)全部测量结束后，应将选择开关拨到________或者________．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从________色表笔经________插孔流入电表．答案(1)直流电压 1.25 V (2)直流电流50 mA(3)电阻 1.7 kΩ(4)改用“×1 k”倍率，重新调零将红、黑表笔分别接触被测电阻的两根引线读出指针所指刻度，再乘以倍率，得测量值(5)OFF 交流电压500 V挡位置(6)红正3．在如实图10－3甲所示的电路中，四节干电池串联，小灯泡A、B的规格为“3.8 V、0.3 A”，合上开关S后，无论怎样移动滑动片，A、B灯都不亮．实图10－3(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的________挡较为合适(用字母序号表示)；A ．2.5 VB ．10 VC ．50 VD ．250 V②测得c 、d 间电压约为5.8 V ，e 、f 间电压为0，则故障是________；A ．A 灯丝断开B ．B 灯丝断开C ．d 、e 间连线断开D ．B 灯被短路 (2)接着换用欧姆表的“×1”挡测电阻，欧姆表经过欧姆调零．①测试前，一定要将电路中的开关S________；②测c 、d 间和e 、f 间电阻时，某次测试结果如实图10－4乙所示，读数为________Ω，此时测量的是________间电阻．根据小灯泡的规格计算出的电阻为________Ω，它不等于测量值，原因是：___________________________________________________________.解析 (1)①因电源为四节干电池，故电动势E ＝6 V ，则应选电压表10 V 量程挡较合适；②因c 、d 间电压为5.8 V ，而e 、f 间电压为零，故应为A 灯丝断开，B 灯丝良好．(2)用欧姆表测电路中电阻的阻值时，一定要将电路断开测量；由乙图读数知电阻阻值为6 Ω，应为灯泡B 的阻值，即测量的为e 、f 间电阻：由R ＝U I得R ＝12.7 Ω，与欧姆表测得阻值相差较大，是因为欧姆表测得的电阻是未通电工作时的电阻，温度较低，电阻率偏小，阻值偏小．答案 (1)①B ②A(2)①断开 ②6 e 、f 12.7 欧姆表测量时灯泡未工作，灯泡温度低，电阻小4．某同学测量一只未知阻值的电阻R x .(1)他先用多用电表进行测量，指针偏转如实图10－4甲所示，为了使多用电表的测量结果更准确，该同学应选用________挡位，更换挡位重新测量之前应进行的步骤是________________________________________________．(2)接下来再用“伏安法”测量该电阻，所用仪器如图7－6－11乙所示，其中电压表内阻约为5 kΩ，电流表内阻约为5 Ω，变阻器最大阻值为100 Ω.图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线．(3)该同学用“伏安法”测量的电阻R x的值将________(选填“大于”“小于”或“等于”)被测电阻的实际值．(4)连接电路时应注意的主要事项：________________________________(任回答一项)．实图10－4解析(1)由图甲可知，所选倍率太小，故应换大一些的倍率．欧姆挡每次换挡后都要重新调零．(2)待测电阻R x的阻值是滑动变阻器总阻值的10倍，若用限流电路，在改变滑动变阻器的阻值时电流表和电压表的示数变化很小，要用分压接法．又因为待测电阻的大小与电流表内阻的倍数比电压表内阻与待测电阻的倍数更大些，要用电流表的内接法．(3)电流表内接法测量的电阻值等于R x＋R A，大于真实值．答案(1)×100欧姆挡调零(2)如图所示，补画①②两条线(3)大于(4)使滑动变阻器所分的电压为零；电表的正负接线柱不能接错5．(1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1 k”挡位，测量时指针偏转如实图10－5所示．请你简述接下来的测量操作过程：实图10－5①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________；④测量结束后，将选择开关旋到“OFF”挡．(2)接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如实图10－6所示．其中电压表内阻约为5 kΩ，电流表内阻约为5 Ω.图中部分电路已经连接好，请完成实验电路的连接．实图10－6(3)实图10－7是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程．当转换开关S旋到位置3时，可用来测量________；当S旋到位置________时，可用来测量电流，其中S旋到位置________时量程较大．实图10－7答案(1)①断开待测电阻，将选择开关旋到“×100”挡②将两表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”③再接入待测电阻，将指针示数×100，即为待测电阻阻值(2)如图所示(3)电阻1、2 16．使用多用电表测量电阻时，多用电表内部的电路可以等效为一个直流电源(一般为电池)、一个电阻和一表头相串联，两个表笔分别位于此串联电路的两端．现需要测量多用电表内电池的电动势，给定的器材有：待测多用电表，量程为60 mA的电流表，电阻箱，导线若干．实验时，将多用电表调至×1 Ω挡，调好零点；电阻箱置于适当数值．完成下列填空：(1)仪器连线如实图10－8所示(a和b是多用电表的两个表笔)．若两电表均正常工作，则表笔a为________(填“红”或“黑”)色；实图10－8(2)若适当调节电阻箱后，实图10－9中多用电表、电流表与电阻箱的示数分别如图7－6－16(a)、(b)、(c)所示，则多用电表的读数为________ Ω，电流表的读数为________mA，电阻箱的读数为________ Ω；实图10－9(3)将实图10－8中多用电表的两表笔短接，此时流过多用电表的电流为________mA ； (保留三位有效数字)(4)计算得到多用电表内电池的电动势为________V ．(保留三位有效数字)解析 (1)由多用电表电流“红表笔进，黑表笔出”，电流表“＋”接线柱电流流进， “－”接线柱电流流出知，a 表笔为黑色表笔．(2)根据题图读数，多用电表读数为14.0 Ω，电流表读数为53.0 mA ，电阻箱读数为4×1 Ω＋6×0.1 Ω＝4.6 Ω.(3)从多用电表表盘来看，指针指在电流表“130”处时实际电流为53 mA ，故指针指到最右端“250”处时，实际电流为53×250130mA≈102 mA.(4)由闭合电路欧姆定律E ＝IR ＋Ir 知，E ＝14×0.053＋0.053r ，E r＝0.102， 得E ≈1.54 V.答案 (1)黑 (2)14.0 53.0 4.6 (3)102 (4)1.54。
高三物理一轮复习人教实验十练习使用多用电表总结学习PPT教案
• 5．多用电表使用的“七大注意” • (1)使用前要机械调零。 • (2)两表笔在使用时，电流总是“红入”、“黑出”。 • (3)选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还 是直流。 • (4)电压、电流挡为量程范围档，欧姆挡为倍率挡。 • (5)刻度线有三条：上为电阻专用，中间为电流、 • 电压、交流、直流共用，下为交流2.5 V专用。
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤： ____________________________
________________________________________________ ________________________________________________ ________________________________________________
【解析】 表头指针偏转角度小，说明测量电阻的阻值偏大，应选择大倍率的挡， 换挡后必须重新调零，由图刻度读出测量电阻的阻值为2.2×103 Ω。
【答案】 ×100 调零(或重新调零) 2.2×103
3 ． ( 2 0 1 2 ·全 国 ) 在 黑 箱 内 有 一 由 四 个 阻 值 相 同 的 电 阻 构 成 的 串 并 联 电 路 ， 黑 箱 面板上有三个接线柱1、2和3。用欧姆表测得1、2接线柱之间的电阻为1 Ω，2、3 接线柱之间的电阻为1.5 Ω，1、3接线柱之间的电阻为2.5 Ω。
A．将两根表笔短接，并调零 B．将两根表笔分别跟被测电阻的
两端接触，观察指针的位置 C．记下电阻值 D．将多用电表面板上旋钮旋到R×100挡
高考物理一轮复习4：实验十 练习使用多用表优质课件
实验十：练习使用多用电表
深化梳理 热点突破 创新实验
1．实验目的
(1)了解多用电表的构造和原理，掌握多用电表的使用方 法；
(2)会使用多用电表测量电压、电流及电阻．
2．实验原理
(1)认识表盘
由于多用电表的测量项目和量程比较多，而表盘的空间 有限，所以并不是每个项目的量程都有专门的标度，有 些标度就属于共用标度，如下图(a)所示的第二行就是交、 直流电流和直流电压共用的标度．
④内部结构：多用电表是由一个小量程的电流表与若干 元件组成的，每进行一种测量时，只使用其中一部分电 路，其他部分不起作用．
将多用电表的选择开关旋转到电流挡，表内的电压表电 路或欧姆表电路就被断开．
3．实验器材
多用电表、直流电源、开关、导线若干、小灯泡、定值 电阻(大、中、小)三个．
4．实验步骤
(1)观察多用电表的外形，认识选择开关的项目及量程．
(3)把红、黑表笔分别与电阻的两端相接，发现多用电表 指针的摆角太大；
(4)__________________________________________；
(5)__________________________________________；
(6)把红、黑表笔分别与该电阻的两端重新相接，读出多 用电表示数，再乘以新调的倍率；
(3)忌搞反直流电流方向，直流电要从正极测试笔插孔流 入，从负极测试笔插孔流出．
(4)忌用手接触测试笔的金属杆，特别是在测电阻时，更 应注意不要用手接触测试笔的金属杆．
(5)忌用直流电挡位测交流电．
(6)忌用多用电表测不是50 Hz设计的交流电，普通多用电 表的交流电挡是按照50 Hz设计的，不能准确测量其他频 率的交流电．
高考物理一轮复习课件：实验十 练习使用多用电表课件
电表均正常工作，则表笔a为________(填“红”或“黑”)色；
(2) 若适当调节电阻箱后，图 1中多用电表、电流表与电阻
箱的示数分别如图 2(a) 、 (b) 、 (c) 所示，则多用电表的读数为
________Ω. 电 流 表 的 读 数 为 ________mA ， 电 阻 箱 的 读 数 为 ________Ω；
3 ．测电压时，多用电表应与被测元件并联；测电流时， 多用电表应与被测元件串联．
4 ．测量电阻时，每变换一次挡位都要重新进行欧姆调
零．
5 ．由于欧姆表盘难于估读，测量结果只需取两位有效数 字，读数时应注意乘以相应量程的倍率． 6 ．使用多用电表时，手不能接触测试笔的金属杆，特别 在测电阻时，更应注意不要用手接触测试笔的金属杆．
2．挡位 如图所示，其中1、2为电流测量端，3、4为电压测量端，
5 为电阻测量端．测量时，黑表笔插入“－”插孔，红表笔插
入 “ ＋ ” 插 孔 ， 并 通 过 转 换开 关 接 入与 待 测 量相 应 的 测量 端．使用时，电路只有一部分起作用．
3．多用电表测电阻的原理——欧姆表的原理 (1)构造：如图所示，欧姆表由电流表G，电池、调零电阻 R和红黑表笔组成．
实验十
练习使用多用电表
要点解读回放
1 ．了解多用电表的构造和原理，掌握多用电表的使用方 法．
2．会使用多用电表测电压、电流及电阻．
3．会用多用电表探索黑箱中的电学元件．
1．表盘 多用电表可以用来测量电流、电压、电阻等，并且每一种
测量都有几个量程，外形见下图：上半部分为表盘，表盘上有
电流、电压、电阻等多种量程的刻度；下半部分为选择开关， 它的周围标有测量功能的区域和量程．另外，还有欧姆表的调 零旋钮，机械调零旋钮和测试笔的插孔．
物理一轮复习 实验十 练习使用多用电表押题专练
实验十练习使用多用电表1．若多用电表的电阻挡有三个倍率，分别是×1、×10、×100。
用×10挡测量某电阻R x时，操作步骤正确，发现表头指针偏转角度过小，为了较准确地进行测量，则应:①将选择开关置于________;②将红、黑表笔短接进行________；③将待测电阻R x接在________进行测量．若按照以上①②③步骤正确操作后，表盘的示数如图1所示，则该电阻的阻值是________ Ω。
图1答案×100挡欧姆挡调零红、黑表笔之间 2 2002．某同学测量一只未知阻值的电阻R x.(1）他先用多用电表进行测量,指针偏转如图1甲所示,为了使多用电表的测量结果更准确，该同学应选用________挡位,更换挡位重新测量之前应进行的步骤是__________________________．(2）接下来再用“伏安法”测量该电阻，所用仪器如图1乙所示，其中电压2表内阻约为5 kΩ,电流表内阻约为5 Ω，变阻器最大阻值为100 Ω。
图中部分连线已经连接好,为了尽可能准确地测量电阻，请你完成其余的连线．（3)该同学用“伏安法”测量的电阻R x的值将________（选填“大于”“小于”或“等于”)被测电阻的实际值．(4）连接电路时应注意的主要事项:________________________________(任回答一项)．图2答案（1）×100欧姆挡调零（2)如图所示，补画①②两条线（3）大于（4）使滑动变阻器所分的电压为零；电表的正负接线柱不能接错3．如图3所示为多用电表的刻度盘．若选用倍率为“×100”的电阻挡测电阻时，3表针指示如图所示，则：图3（1）所测电阻的阻值为________ Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________（选填“×10”、“×100”或“×1 k”)．(2)用此多用电表进行测量，当选用量程为50 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA;当选用量程为250 mA的电流挡测量电流时，表针指于图示位置，则所测电流为________ mA.（3）当选用量程为10 V的电压挡测量电压时，表针也指于图示位置，则所测电压为________ V。
新高考物理通用版总复习一轮课件专题七实验十练习使用多用电表
甲
乙
图 S10-4
解析：(1)欧姆表中内部电源正极应与黑表笔连接，满足 “红进黑出”，故 A 处应该接黑笔.
(2)内阻大即中值电阻大对应的量程大，将开关 S 置于“1” 挡时，量程为×1 Ω.
(3)当倍率为×10 Ω 时，开关接在 2 挡，则干路电流有 I1＝ Ig＋IgRR3＋g＋RR21，当倍率为×1 Ω 时，开关接在 1 挡，则干路电流 有 I2＝Ig＋IgRg＋RR31＋R2，则有 I2＝10I1，联立并代入数据解得 R3＝25 Ω.
解析：(1)使用前要进行机械调零(部件 A)，使指针指向左 边的零刻度处.
(3)将红、黑表笔分别插入“＋”“－”插孔，并将两表笔 短接，调节欧姆调零旋钮(部件 B)，使电表指针对准电阻的“0” 刻线，即表盘最右端的零刻度线.
(4)使用中每次换欧姆挡都要进行欧姆调零，使指针指向右 边的零刻度处；由于测量时，指针从无穷大电阻开始偏转，偏 角过小，说明需增大倍率，使指针指向欧姆表中间刻度附近， 故正确的排序是 DBA.
答案：(1)A 左 (3)＋ － B 右 (4)DBA
考向 2 利用多用电表分析二极管的正、负极 【典题 4】某同学利用多用电表测量二极管的反向电阻.完 成下列测量步骤：
(1)检查多用电表的机械零点. (2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨 至电阻测量挡适当的量程处. (3)将红、黑表笔________，进行欧姆调零. (4)测反向电阻时，将______表笔接二极管正极，将_______ 表笔接二极管负极，读出电表示数. (5)为了得到准确的测量结果，应让电表指针尽量指向表盘 ________(填“左侧”“右侧”或“中央”)；否则，在可能的 条件下，应重新选择量程，并重复步骤(3)、(4). (6)测量完成后，将选择开关拨向________位置.
