压力开关调试

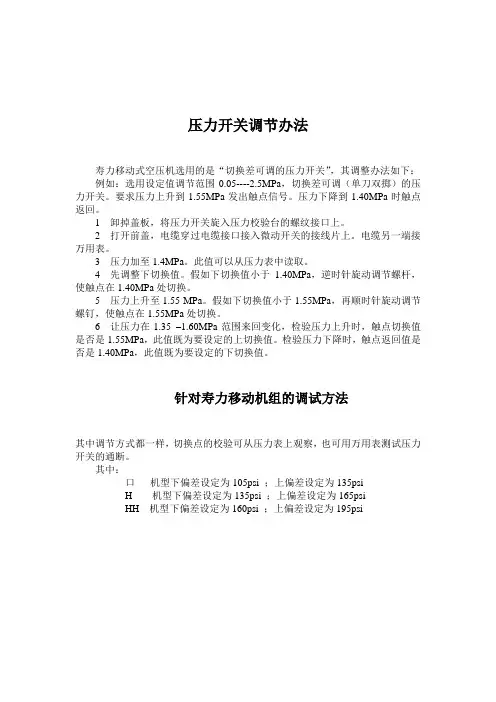

压力开关调节规范
压力开关调节办法
寿力移动式空压机选用的是“切换差可调的压力开关”，其调整办法如下：例如：选用设定值调节范围0.05----2.5MPa，切换差可调（单刀双掷）的压力开关。
要求压力上升到1.55MPa发出触点信号。
压力下降到1.40MPa时触点返回。
1 卸掉盖板，将压力开关旋入压力校验台的螺纹接口上。
2 打开前盖，电缆穿过电缆接口接入微动开关的接线片上。
电缆另一端接万用表。
3 压力加至1.4MPa。
此值可以从压力表中读取。
4 先调整下切换值。
假如下切换值小于1.40MPa，逆时针旋动调节螺杆，使触点在1.40MPa处切换。
5 压力上升至1.55 MPa。
假如下切换值小于1.55MPa，再顺时针旋动调节螺钉，使触点在1.55MPa处切换。
6 让压力在1.35 –1.60MPa范围来回变化，检验压力上升时，触点切换值是否是1.55MPa，此值既为要设定的上切换值。
检验压力下降时，触点返回值是否是1.40MPa，此值既为要设定的下切换值。
针对寿力移动机组的调试方法
其中调节方式都一样，切换点的校验可从压力表上观察，也可用万用表测试压力开关的通断。
其中：
口机型下偏差设定为105psi ；上偏差设定为135psi
H 机型下偏差设定为135psi ；上偏差设定为165psi
HH 机型下偏差设定为160psi ；上偏差设定为195psi。
ifm压力开关调试
一、PN7000系列压力传感器显示介绍
二、PN7000系列压力传感器显示介绍
三、参数设置
1.将显示单位更改为Mpa 默认显示为Bar
按下[●] 进入菜单。
►►按住[▲] 或[▼] 不放，直至显示[EF]。
按下[●]，>> 将显示子菜单的首个参数（此处为[rES])
►►按住[▲] 或[▼]选择[Uni]，并设定测量单位：-[MPA]
2.设置out1成窗口模式
按下[●] 进入菜单。
►►按住[▲] 或[▼] 不放，直至显示[EF]。
按下[●]，>> 将显示子菜单的首个参数（此处为[rES])
►►按住[▲] 或[▼]►►选择[OU1]，并设定开关功能：--[Fno]
3.设置数值颜色显示sp1＜act或者FL1＜act＜FH1时显示为绿色，其他范围显示
为红色
按下[●] 进入菜单。
►►按住[▲] 或[▼] 不放，直至显示[EF]。
按下[●]，>> 将显示子菜单的首个参数（此处为[rES])
►►按住[▲] 或[▼]►►选择[ｃｏｌｒ]，并设定开关功能：--[G1ou]
4.设置sp1 rp1 值
FL1=0.4(下限)
FH1=0.65（上限）
5.设置完成后，当压力值在0.4-0.65之间时，显示的值为绿色，其余为红色，并且
左侧out1的灯会亮。
6.压力表我们只需要设置out1通道，out2通道暂时不启用。
1 24v+ 棕
2 out2 白
3 24v- 蓝
4 out1 黑。
压力开关调试方法与注意事项
压力开关调试方法与注意事项
哎呀呀，压力开关调试可不能瞎搞哦！要想让它精准有效地工作，那调试方法可得掌握好呀，就像给精密仪器校准一样。
你瞧，要是随便弄弄，那不就影响整个系统的运行啦！
嘿，记住啦，调试之前一定要仔细检查相关设备和线路，这可不是走过场呀，任何小细节都不能放过呢！比如看看接口有没有松动，不然到时候出了问题可就麻烦大啦。
哇塞，调试的时候，参数设置可得小心谨慎呀！别大大咧咧的，难道能任由错误的参数存在吗？一定要按照标准和实际需求来设定呀。
你想想看，要是调试过程中不注意安全操作，那不就像在悬崖边跳舞一样，随时会有危险的呀。
所以一定要遵守安全规范哟！
哎呀，别频繁地随意更改调试好的参数呀，让它稳定运行不好吗？就像搭好的积木别轻易推倒呀。
压力开关调试可不能敷衍了事呀，这可不是闹着玩的。
你能随便对待重要的工作任务吗？当然不能呀，那调试压力开关也一样呀！
嘿呀，要是发现调试过程中有异常情况，千万别忽视呀，赶紧排查解决。
这就跟发现身体不舒服要及时就医一样，难道还能拖着不管呀！
听好了哦，调试压力开关要用心，就像对待珍贵的艺术品一样。
给它创造合适的条件，让它发挥最佳性能，你能做到吗？
总之啊，压力开关的调试方法和注意事项一定要牢记哦，别等出
了问题才追悔莫及。
要好好对待这个关键的部件呀！。

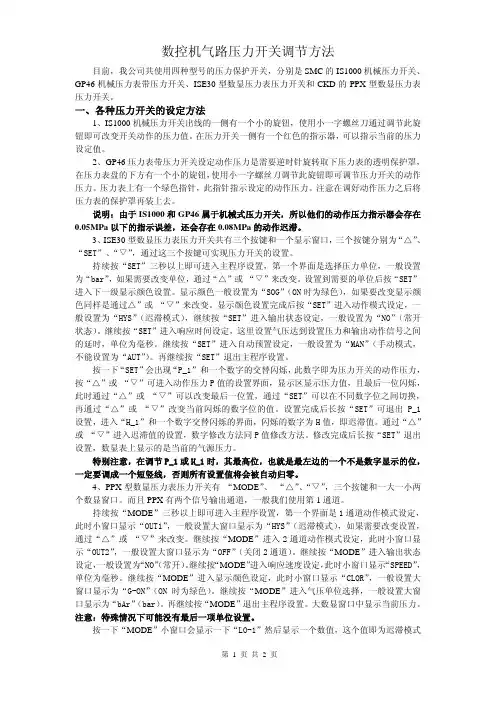

压力开关调节方法
数控机气路压力开关调节方法目前，我公司共使用四种型号的压力保护开关，分别是SMC的IS1000机械压力开关、GP46机械压力表带压力开关、ISE30型数显压力表压力开关和CKD的PPX型数显压力表压力开关。
一、各种压力开关的设定方法1、IS1000机械压力开关出线的一侧有一个小的旋钮，使用小一字螺丝刀通过调节此旋钮即可改变开关动作的压力值。
在压力开关一侧有一个红色的指示器，可以指示当前的压力设定值。
2、GP46压力表带压力开关设定动作压力是需要逆时针旋转取下压力表的透明保护罩，在压力表盘的下方有一个小的旋钮，使用小一字螺丝刀调节此旋钮即可调节压力开关的动作压力。
压力表上有一个绿色指针，此指针指示设定的动作压力。
注意在调好动作压力之后将压力表的保护罩再装上去。
说明：由于IS1000和GP46属于机械式压力开关，所以他们的动作压力指示器会存在0.05MPa以下的指示误差，还会存在0.08MPa的动作迟滞。
3、ISE30型数显压力表压力开关共有三个按键和一个显示窗口，三个按键分别为“△”、“SET”、“▽”，通过这三个按键可实现压力开关的设置。
持续按“SET”三秒以上即可进入主程序设置，第一个界面是选择压力单位，一般设置为“bar”，如果需要改变单位，通过“△”或 “▽”来改变。
设置到需要的单位后按“SET”进入下一级显示颜色设置。
显示颜色一般设置为“SOG”（ON时为绿色），如果要改变显示颜色同样是通过△”或 “▽”来改变。
显示颜色设置完成后按“SET”进入动作模式设定，一般设置为“HYS”（迟滞模式），继续按“SET”进入输出状态设定，一般设置为“NO”（常开状态）。
继续按“SET”进入响应时间设定，这里设置气压达到设置压力和输出动作信号之间的延时，单位为毫秒。
继续按“SET”进入自动预置设定，一般设置为“MAN”（手动模式，不能设置为“AUT”）。
再继续按“SET”退出主程序设置。
按一下“SET”会出现“P_1”和一个数字的交替闪烁，此数字即为压力开关的动作压力，按“△”或 “▽”可进入动作压力P值的设置界面，显示区显示压力值，且最后一位闪烁，此时通过“△”或 “▽”可以改变最后一位置，通过“SET”可以在不同数字位之间切换，再通过“△”或 “▽”改变当前闪烁的数字位的值。
压力调试的方法
压力调试的方法
压力调试是压力开关使用过程中非常重要的一步，目的是将压力开关调整到最佳的工作状态，以确保其准确性、可靠性和使用寿命。
以下是压力调试的一般方法:
1. 检查压力开关的规格和型号是否符合要求。
如果不符合要求，则需要更换压力开关。
2. 准备必要的工具和设备，包括压力表、调压器、阀门等。
3. 将压力开关连接到压力管道或设备上，并确保压力开关的密封圈和阀门处于关闭状态。
4. 通过调压器逐步增加压力开关的压力设定值，直到达到所需压力值。
5. 记录下压力开关的压力设定值，并进行确认。
如果设定值不准确，则需要重新调整。
6. 将压力开关安装在测试台上，并使用压力表进行测试。
测试过程中需要确保压力开关的工作准确性和可靠性。
7. 根据测试结果，对压力开关进行必要的维护和保养，包括更换密封圈、调整阀门等。
8. 确保压力开关的工作环境符合要求，例如温度、湿度、尘埃等，以提高其使用寿命和准确性。
压力调试是压力开关使用过程中非常重要的一步，需要认真、细致地进行。
只有通过严格的调试，才能确保压力开关的准确性、可靠性和使用寿命。
压力开关的调试方法
压力开关的调试方法压力开关是工业自动化控制系统中常用的一种开关装置，它可以根据管路中液体或气体的压力变化来实现电路的开闭。
在实际应用中，压力开关的调试显得尤为重要，因为它直接影响到整个控制系统的稳定性和可靠性。
本文将从以下几个方面详细介绍压力开关的调试方法。
一、检查电源和线路在进行压力开关调试之前，需要先检查电源和线路是否正常。
首先要检查电源是否接通，并且电压是否稳定；其次要检查线路是否连接正确，是否有松动或接触不良等问题。
如果发现电源或线路存在问题，需要及时排除故障。
二、设置合适的压力值在进行压力开关调试时，需要先设置合适的压力值。
这个值应该根据具体情况来确定，一般可以参考设备说明书或者咨询生产厂家。
如果没有相关资料可供参考，可以根据实际需求来设置一个合理的值。
三、检查机械部分在进行压力开关调试之前，还需要对机械部分进行检查。
首先要检查机械部分是否安装正确，是否有松动或变形等问题；其次要检查机械部分的灵敏度是否符合要求，可以通过手动操作来测试。
四、调整电气参数在完成上述步骤之后，就可以开始进行电气参数的调整了。
首先要确定压力开关的触发点和复位点，这个可以通过手动操作来测试；其次要调整触发点和复位点的误差范围，使其达到最佳状态。
五、测试压力开关在完成以上步骤之后，需要对压力开关进行全面测试。
首先要测试压力开关的响应速度和稳定性，可以通过改变压力值来进行测试；其次要测试压力开关的重复性和精度，可以通过多次测试来验证。
六、记录数据和问题在完成所有测试之后，需要将数据记录下来，并且对存在的问题进行总结。
如果发现存在问题，需要及时采取措施进行修复或更换。
七、定期维护在完成以上步骤之后，还需要定期对压力开关进行维护。
这个包括清洗机械部分、检查线路连接、校准电气参数等方面。
只有定期维护才能保证设备长期稳定运行。
总结：以上就是压力开关的调试方法，通过以上步骤可以保证压力开关的稳定性和可靠性。
在实际应用中，还需要结合具体情况进行调整和优化。
SMC压力开关是怎么调试开关的
SMC压力开关|是怎么调试开关的
想要了解SMC压力开关的调试方法，应该从哪些方面入手呢，首先了解什么是SMC开关，SMC开关压力值有哪些变化，要安装压力表，是为了观察电阻输出的电流，为了后面的电阻接触方法的调整，在遇到导电性的问题，应该检查电阻和绕组之间的导电性是不是良好的。
1、在SMC磁性压力开关校正器上安装压力表，并将可变电阻附着在表上，以欧姆表或万用表。
然后，通过正向测试和反向测试来验证压力表的压力指示器，该指标的误差应符合验证程序的要求。
在欧姆龙或万用表中观察到可变电阻值的变化。
当观察时，必须注意电阻值的输出值得大小，(这其中对带电触点信号装置的SMC压力型号表信号的错误读数相同。
)电阻变化与压力指示器相同，应该是连续性的，并注意其连续性。
在压力指示器的上下限制的要求，要注意可变电阻是否在有效的工作范围内，或者需要通过改变接触方法来调整。
2、检查可变电阻和绕组压力开关的，电阻之间的导电性能是否良好，因为它与连接电路的功能是否直接相关，检查接触点与绕组电阻之间的接触压力，不宜过小，也不轻松接触，如轻松接触通过改变触板形状的方法，检查接触点与绕组与电阻之间的接触压力，其反应过大，两者不能接触太紧，还有，如果接触太紧密的话，在这样的环境下用棉签在酒精清洁移动接触片的接电触层。
此外，接触压力的增加也可以减少接触电阻的压力。
这样做的目的减少接触SMC压力的增加，增加工作效率，减少失误，是因为要控制压力指示器值的范围，调整更好的接触方法，如果这种方法能够帮助到你，那就快点行动吧！。
压力开关
陕西迪凯
INDUSTRY
电子压力开关
• 电子压力开关主要采用压力传感器进行压 力采样。通过压力传感器直接将非电量— 压力转换为可直接测量的电量—电压或电 流，再通过信号调理电路对传感器信号进 行放大和归整处理，最后通过比较电路， 使得该器件在所设定的压力门限上，输出 电平是某一逻辑状态，这个逻辑电平可输 入到微控制器，驱动后部电路或控制电开 关。用户可以通过设定电平转换门限来决 定压力开关的动作压力值。
陕西迪凯
INDUSTRY
压力开关的应用
• 压力开关是一种适应性很好的有着超强功 能的压力控制装置。可用于爆炸区域及含 有腐蚀性气体的环境中，对设备和人员安 全起保护作用。压力开关可提供不同的压 力、差压、真空和温度范围，还可提供不 同的连接方式、各种不同的材料及感压元 件类型。因此，压力开关的使用范围很广 泛，可用于化工、石化、炼油、油田、钻 井平台、输油管线及制药等各种工业过程。
陕西迪凯
INDUSTRY
核电行业中，压力开关通常用于直接控制泵、 阀的开停，缺水保护和溢水保护控制。
陕西迪凯
INDUSTRY
压力开关主要特点
密封式不锈钢感应器安全可靠； 压力范围内可根据用户任意选定的压力值 进行制造 ； 有参考刻度的内部调整和防误操作盒盖的 外部调整两种调整方式； 使用寿命长，防爆、耐腐蚀；
陕西迪凯
INDUSTRY
DPI615的性能与特点
典型精度为±0.025%FS ； 一体式压力/真空泵 ； 电信号和压力双显示 ； 4~20 mA回路测试功能 ； RS 232接口和文件制作功 能； 微压、气压、液压可自由选 选择；
DPI615
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压力开关调试
产品作用：
压力开关用于测量流经管道的液体(水及氟化处理的制冷剂)或空气的压力状态，其典型应用是显示压力与控制压力。
●机械寿命≥10万次(参考值JC系列≥40万次)
●设定值调整:当设定值精度要求不高时,可根据控制器标度尺和系统中的压力表进行调试,当设定值要求较高时,请用专用压力校验仪和精密压力表进行调试。
压力开关内部安装有一个高灵敏度的单刀双掷接近开关。
开关可设定二个切换值，通常称为上限切换值和下限切换值。
RANGE就是压力的量程范围
DIFF就是pressure difference，指的是切换差，也就是死区，是一个切换区域。
每个压力开关都有这个参数，只不过有些压力开关的死区是可调的，而更多的压力开关死区是不可调的。
根据压力开关的不同，其设定值可能是上切换值或下切换值或上下都不是，因此都压力开关需要调节。
你可以试一下，当设定值为16bar，切换值为2bar 时，如果压力由0升到17bar时动作，那么设定值就是上切换值；当设定值为16bar，切换值为2bar时，如果压力由17bar以上降到15bar时断开，那么设定值就是下切换值；当设定值为16bar，切换值为2bar时，如果压力开关不在15bar 或17bar时动作，那么上下都不是。
其实，设定值是什么切换值不要紧，下面介绍一个通用的设定方法。
切换差不可调控制器设定值调整步骤，举例说明如下：
举例：选用设定范围在0.05-2.5MPa的控制器，要求压力升至2.0MPa（此值为上切换值）发出触点信号。
1. 松锁紧器，将控制器旋入校验台的螺纹接口上；打开盖板，将电缆穿过电缆接口接入端子板，电缆另一头接上万用表；
2. 加压至 2.0MPa,此值可由标准压力表读出；顺时针转动设定值调节镙杆，使设定值由大变小，直至微动开关在2.0MPa处切换。
3. 旋动锁紧器，调节校验台压力，使其在2.0MPa上下来回变化，校验压力上升时，切换值是否为2.0MPa，此值即为要求设定的上切换值，此值减去切换差（约
0.085MPa）即为下切换
值。
举例：同样选用设定范
围在0.05-2.5的控制
器，但要求压力下降至
1.8MPa（此值为下切换
值）发出触点信号。
1.
松锁紧器，将控制器旋
入校验台的螺纹接口
上；打开盖板，将电缆穿过电缆接口接入端子板，电缆另一头接上万用表；
2. 加压至 1.8MPa,此值可由标准压力表读出；逆时针转动设定值调节镙杆，使设定值由小变大，直至微动开关在1。
8MPa处切换。
3. 旋动锁紧器，调节校验台压力，使其在1.8MPa处上下来回变化，校验压力下降时，切换值是否为 1.8MPa，此值即为要求设定的下切换值，此值加上切换差（约0.85MPa）即为上切换值。
具体调试方法：
1. 压力开关顶部的右侧调节螺丝是直接调节上限切换值；
2. 压力开关顶部的左侧调节螺丝是调节开关压差；
3. 它们的关系是：上限切换值-开关压差=下限切换值
即：上限切换值可以直接在标尺上调节，下限切换值要通过1～3操作来调节
*例如：（高压保护器的用法）要求被控介质的压力保持在0.5～0.8Mpa之间。
1. 选用设定值范围在0.1～1.0Mpa的压力控制器（JC-210，HNS-210）
2. 旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.8Mpa（8kg或8bar）处，此值为上限切换值。
3. 旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.3Mpa，下限切换值=上限切换值-开关压差=0.8-0.3=0.5，此值为下限切换值。
4. 将控制器的接线端子接入被控的电气回路。
请注意：①为公共接线。
③为常开端输出。
⑤为常闭端输出。
高压保护，请连接①⑤，在正常升压时，①-⑤接通（①-③不通）。
压力升到设定上限时即0.8Mpa处，①-⑤不通（①-③接通）。
压力下降时，此时①-③接通，压力下降到下限设定点即0.3Mpa处时。
又切换为①-⑤接通（①-③不通）。
降压停止，压力回升，则自动循环。
5. 接通电源，让被控介质（水、气）压力上升。
请注意观察调正，使压力开关的设定值与压力表指示一致，（如压力升至上限设定时，开关尚未动作，即旋动压力调节螺丝，微调到切换动作，并再次重复验证一次）并作下限验证，过程同上。
（反复验证几次）用红漆固定压力开关铁壳顶部的压力调节螺丝和压差调节螺丝。
*例如：（低压保护器的用法）用户的正常水压为0.25Mpa要求当水压低于0.1Mpa，压力开关要关闭水泵。
1. 选用JC-203或HNS-203。
（也可选用JC-206或NHS-206）。
即控制值0～3kg 范围。
2. 旋动顶部右边的压力调节螺丝，使指针指示在标度尺的0.15Mpa处，此值为上限切换值。
3. 旋动顶部左边的压力调节螺丝，使指针指示在标度尺的0.05Mpa，下限切换值=上限切换值-开关压差=0.15-0.05=0.1，此值为下限切换值。
4. 控制水泵运转的电气线路：①接电源输入。
③接电源输出～水泵。
（>0.15Mpa 通，<0.1Mpa断）
5. 接通电源时先打开管路水源，当水源压力大于0.15Mpa时，水泵开始工作，当压力下降时到0.1Mpa时，压力开关下限切换。
，水泵即会停止工作，以达到保护的目的。
产品安装：
1.注意：压力设定值（上限），必须大于压差设定值（压力设定值—压差设定值=下限启动值）例如：上限设8公斤，压差设2公斤。
则8公斤关机。
压力下降到6公斤时启动。
如遇上不开启、不启动时，除了检查设定值是否有变化，还要检查接线是否连接牢固、电源有无变化。
压力表是否误差等多方面检查与判断来排除故障。
2.设定值的标准误差为：±0.5公斤/cm2 而且虽然可以依照压力控制器的窗口里的标尺来设定值，但调试中是以压力表数据为标准参照。
3. 把压力控制器安装在水源管路中,注意压力控制器接头规格为7/16"-20UNF外螺纹。
用户可选用转换接头。
以保证内外丝接头互相合适。
（我处有2分、3分、4分NPT管螺纹外丝。
M10×1、M12×1、M12×1.25、M20×1.5公制外丝和2分NPT内丝供选配）。
