220v转5v原理

220v转5v原理

220v转5v原理
将220V的交流电压转化为5V的直流电压的过程涉及到多个电子和电力学
的原理。

以下是具体的步骤和原理:
1. 整流:首先,220V的交流电通过整流电路,将交流电转换为脉动的直流电。

整流的过程主要是通过二极管的单向导电性实现的,它把交流电的正负半波分别导向两个方向,从而得到一个方向不变的脉动直流电。

2. 滤波:整流后的直流电仍然含有较大的脉动成分,需要通过滤波电路滤除。

这一步通常是通过电容来实现的,电容可以存储电能,从而平滑直流电的脉动,得到平滑的直流电。

3. 稳压:由于滤波后的直流电的电压可能会随着负载的变化而波动,所以需要经过稳压电路进行稳压处理。

稳压的过程通常是通过三极管或集成稳压器实现的,通过调整三极管或集成稳压器的参数,使得输出电压保持在一个稳定值。

以上三个步骤就可以实现将220V的交流电压转化为5V的直流电压。

具体
电路的设计和参数的选择需要根据实际需求和应用场景来决定。

将220v电压转换为5v的

将220v电压转换为5v的

将220v电压转换为5v的在日常生活中,我们经常会使用各种电子设备,比如手机、电脑、平板等等。

这些设备都需要电源来供电,而常见的电源电压是220v。

然而,很多电子设备的工作电压并不是220v,比如手机通常需要5v的直流电压。

那么,如何将220v电压转换为5v呢?首先,我们需要了解一些基础知识。

在电路中,我们常常会使用变压器来进行电压的转换。

变压器是一种电气设备,能够将高电压转换为低电压,或者将低电压转换为高电压。

其优势在于能够通过变换的方式实现电压的改变,而不需要使用耗能较大的电阻器。

对于将220v电压转换为5v的需求,我们可以使用一个变压器,将输入端的220v电压转换为输出端的5v电压。

在这个过程中,输入端和输出端的绕组匝数是不同的,以实现电压的降低。

具体来说,如果输入端的匝数为N1,输出端的匝数为N2,那么变压器的转换比率就是N2/N1。

在这种情况下,输入端的220v电压将被降低为输出端的5v电压。

除了变压器,我们还需要一些辅助元件来实现电压的稳定输出。

一种常用的辅助元件是整流器。

整流器可以将交流电压转换为直流电压,以满足许多电子设备对于直流电源的需求。

在转换过程中,我们需要注意选择适合的整流器类型,以确保输出端的电压稳定。

此外,为了保护设备和用户的安全,我们还必须使用适当的保护措施。

比如,可以采用过压保护装置来避免输出端的电压超过5v,从而保护设备不受损坏。

而为了保证输出端电压的稳定性,我们可以使用稳压器来对输出端的电压进行调节,并消除输入端电压的波动对输出端的影响。

综上所述,将220v电压转换为5v可以通过使用变压器、整流器和稳压器等元件来实现。

通过合理的设计和搭配,我们能够满足不同设备对于电压要求的需求。

当然,在实际应用中,我们还需要根据具体的情况进行调试和优化,确保输出端的电压稳定和可靠。

最后,需要提醒大家的是,电气设备的操作和改装需要专业知识和经验,非专业人士请勿擅自操作。

同时,选购电源适配器时,应选择正规渠道购买,以确保产品质量和安全。

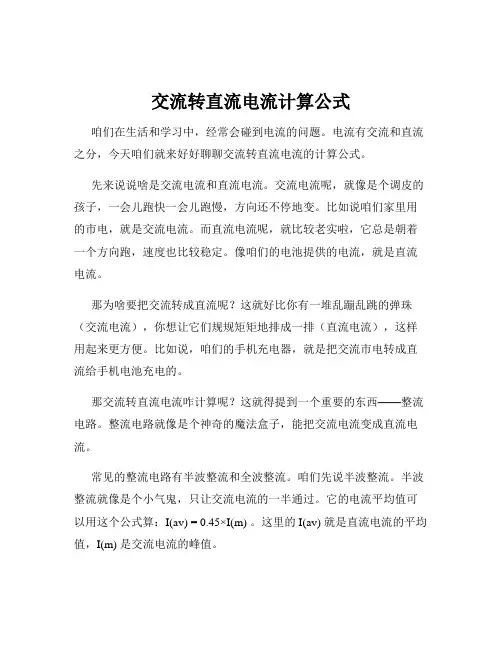

交流转直流电流计算公式

交流转直流电流计算公式

交流转直流电流计算公式咱们在生活和学习中,经常会碰到电流的问题。

电流有交流和直流之分,今天咱们就来好好聊聊交流转直流电流的计算公式。

先来说说啥是交流电流和直流电流。

交流电流呢,就像是个调皮的孩子,一会儿跑快一会儿跑慢,方向还不停地变。

比如说咱们家里用的市电,就是交流电流。

而直流电流呢,就比较老实啦,它总是朝着一个方向跑,速度也比较稳定。

像咱们的电池提供的电流,就是直流电流。

那为啥要把交流转成直流呢?这就好比你有一堆乱蹦乱跳的弹珠(交流电流),你想让它们规规矩矩地排成一排(直流电流),这样用起来更方便。

比如说,咱们的手机充电器,就是把交流市电转成直流给手机电池充电的。

那交流转直流电流咋计算呢?这就得提到一个重要的东西——整流电路。

整流电路就像是个神奇的魔法盒子,能把交流电流变成直流电流。

常见的整流电路有半波整流和全波整流。

咱们先说半波整流。

半波整流就像是个小气鬼,只让交流电流的一半通过。

它的电流平均值可以用这个公式算:I(av) = 0.45×I(m) 。

这里的 I(av) 就是直流电流的平均值,I(m) 是交流电流的峰值。

比如说,交流电流的峰值是 10 安培,那通过半波整流后,直流电流的平均值就是 0.45×10 = 4.5 安培。

再来说说全波整流。

全波整流可比半波整流大方多了,它让交流电流的正半周和负半周都通过。

它的电流平均值是:I(av) = 0.9×I(m) 。

假设交流电流的峰值还是 10 安培,那全波整流后的直流电流平均值就是 0.9×10 = 9 安培。

我记得有一次,我在家里修一个小电器。

我发现它的电源部分出了问题,交流转直流没弄好。

我就拿着万用表,一边对照着书上的公式,一边测量电流。

那时候可紧张了,就怕修不好。

最后经过一番折腾,还真让我给算对了,修好了那个小电器,心里那叫一个美!总之,交流转直流电流的计算并不难,只要咱们搞清楚用的是哪种整流电路,记住对应的公式,再加上实际测量和一点点耐心,就能轻松搞定啦!希望大家通过今天的分享,对交流转直流电流的计算公式有更清楚的了解,以后遇到相关的问题都能迎刃而解!。

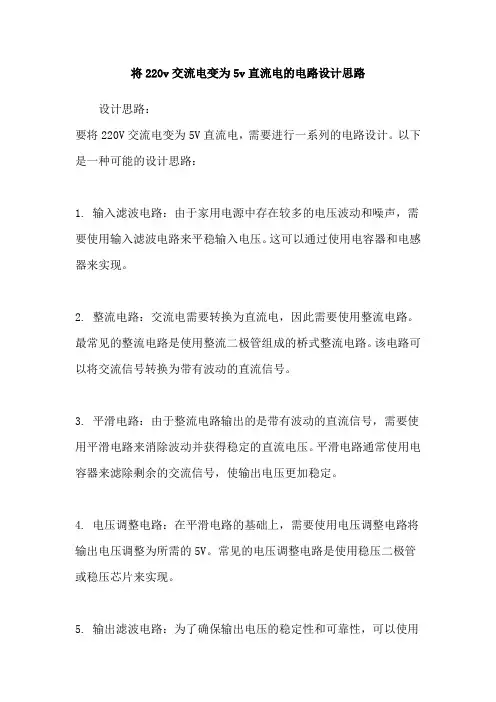

将220v交流电变为5v直流电的电路设计思路

将220v交流电变为5v直流电的电路设计思路

将220v交流电变为5v直流电的电路设计思路设计思路:
要将220V交流电变为5V直流电,需要进行一系列的电路设计。

以下是一种可能的设计思路:
1. 输入滤波电路:由于家用电源中存在较多的电压波动和噪声,需要使用输入滤波电路来平稳输入电压。

这可以通过使用电容器和电感器来实现。

2. 整流电路:交流电需要转换为直流电,因此需要使用整流电路。

最常见的整流电路是使用整流二极管组成的桥式整流电路。

该电路可以将交流信号转换为带有波动的直流信号。

3. 平滑电路:由于整流电路输出的是带有波动的直流信号,需要使用平滑电路来消除波动并获得稳定的直流电压。

平滑电路通常使用电容器来滤除剩余的交流信号,使输出电压更加稳定。

4. 电压调整电路:在平滑电路的基础上,需要使用电压调整电路将输出电压调整为所需的5V。

常见的电压调整电路是使用稳压二极管或稳压芯片来实现。

5. 输出滤波电路:为了确保输出电压的稳定性和可靠性,可以使用
输出滤波电路对输出信号进行进一步滤波。

需要注意的是,设计这样的电路需要具备相关的电路设计和计算知识,并且需要合理选择电路元件和进行电路布局。

此外,为了确保安全可靠,建议使用符合安全标准的元件和进行必要的保护措施,如过压保护、过流保护等。

220v交流电转5v直流电的电源设计

220v交流电转5v直流电的电源设计

220v交流电转5v直流电的电源设计(电路图+详解)一.电路实现功能该电路输入家用220v交流电,经过全桥整流,稳压后输出稳定的5v直流电。

二.特点方便实用,输出电压稳定,最大输出电流为1A,电路能带动一定的负载三.电路工作原理从图上看,变压器输入端经过一个保险连接电源插头,如果变压器或后面的电路发生短路,保险内的金属细丝就会因大电流引发的高温溶化后断开。

变压器后面由4个二极管组成一个桥式整流电路,整流后就得到一个电压波动很大的直流电源,所以在这里接一个330uF/25V的电解电容。

变压器输出端的9V电压经桥式整流并电容滤波,在电容C1两端大约会有11V 多一点的电压,假如从电容两端直接接一个负载,当负载变化或交流电源有少许波动都会使C1两端的电压发生较大幅度的变化,因此要得到一个比较稳定的电压,在这里接一个三端稳压器的元件。

三端稳压器是一种集成电路元件,内部由一些三极管和电阻等构成,在分析电路时可简单的认为这是一个能自动调节电阻的元件,当负载电流大时三端稳压器内的电阻自动变小,而当负载电流变小时三端稳压器内的电阻又会自动变大,这样就能保持稳压器的输出电压保持基本不变。

因为我们要输出5V的电压,所以选用7805,7805前面的字母可能会因生产厂家不同而不同。

LM7805最大可以输出1A的电流,内部有限流式短路保护,短时间内,例如几秒钟的时间,输出端对地(2脚)短路并不会使7805烧坏,当然如果时间很长就不好说了,这跟散热条件有很大的关系。

三端稳压器后面接一个105的电容,这个电容有滤波和阻尼作用。

最后在C2两端接一个输出电源的插针,可用于与其它用电器连接,比如MP3等。

虽然7805最大电流是一安培,但实际使用一般不要超过500mA,否则会发热很大,容易烧坏。

一般负载电有200mA以上时需要散热片。

四.设计过程平时对于5v 的直流电源需求的情况比较多,在单片机,以及一些电路中应用的较多,因此,为了更方便快捷的由220v 的交流电得到这样的电源,故设计了一个电路。

220v交流电转5v直流电的电源设计(电路图+详解)

220v交流电转5v直流电的电源设计(电路图+详解)

220v交流电转5v直流电的电源设计(电路图+详解)(2009-11-22 13:05:10)转载分类:电子科技标签:直流电源设计电路5v220vit一.电路实现功能该电路输入家用220v交流电,经过全桥整流,稳压后输出稳定的5v直流电。

二.特点方便实用,输出电压稳定,最大输出电流为1A,电路能带动一定的负载三.电路工作原理从图上看,变压器输入端经过一个保险连接电源插头,如果变压器或后面的电路发生短路,保险内的金属细丝就会因大电流引发的高温溶化后断开。

变压器后面由4个二极管组成一个桥式整流电路,整流后就得到一个电压波动很大的直流电源,所以在这里接一个330uF/25V的电解电容。

变压器输出端的9V电压经桥式整流并电容滤波,在电容C1两端大约会有11V 多一点的电压,假如从电容两端直接接一个负载,当负载变化或交流电源有少许波动都会使C1两端的电压发生较大幅度的变化,因此要得到一个比较稳定的电压,在这里接一个三端稳压器的元件。

三端稳压器是一种集成电路元件,内部由一些三极管和电阻等构成,在分析电路时可简单的认为这是一个能自动调节电阻的元件,当负载电流大时三端稳压器内的电阻自动变小,而当负载电流变小时三端稳压器内的电阻又会自动变大,这样就能保持稳压器的输出电压保持基本不变。

因为我们要输出5V的电压,所以选用7805,7805前面的字母可能会因生产厂家不同而不同。

LM7805最大可以输出1A的电流,内部有限流式短路保护,短时间内,例如几秒钟的时间,输出端对地(2脚)短路并不会使7805烧坏,当然如果时间很长就不好说了,这跟散热条件有很大的关系。

三端稳压器后面接一个105的电容,这个电容有滤波和阻尼作用。

最后在C2两端接一个输出电源的插针,可用于与其它用电器连接,比如MP3等。

虽然7805最大电流是一安培,但实际使用一般不要超过500mA,否则会发热很大,容易烧坏。

一般负载电有200mA以上时需要散热片。

四.设计过程平时对于5v 的直流电源需求的情况比较多,在单片机,以及一些电路中应用的较多,因此,为了更方便快捷的由220v 的交流电得到这样的电源,故设计了一个电路。

交流220V转5V直流电源设计 (1)

交流220V转5V直流电源设计 (1)

3 方案论述
3.1 方案一论述 3.1.1 稳压电路
IO3
IO3
Q1
2N5551
Q2
R1
2N2222A
1
1kΩ
8 R3 1Ω
C2
22uF
IO4
IO2
图 3.1 稳压电路
IO1
IO1
L ED1
2
R5
255Ω
R2
1kΩ
4
Q3
7
C3
100uF
2N2222A
R4
220Ω
L ED2
IO2
第 2 页 共 9页
安康学院学年论文(设计)
1
(3.14)
第 5 页 共 9页
安康学院学年论文(设计)
(2)确定整流二极管
对整流二极管,只要求其最高反向工作电压大于 2V2 ,保证在反向时不会被击穿。我采用的是
1N4001。 (3)确定滤波电容
电容应满足
C1

5
T R1
(3.15)
其中,T=20ms(输入交流电的周期)。我使用的是 470 µ F 的电容,较大的电容可以取得更好的
表 3.1 负载测试
负载阻值 Ω 1000
500
100
40
输出电压 V 5.031
5.029
5.021
5.006
当负载阻值小于 40 Ω 时,LED1 会亮,从而起到了过载保护的作用。
V11
T2
XMM2
TS2_POWER_25_TO_1
220 Vrms
50 Hz
D1
3
D4
0° 1N4001GP 1N4001GP
稳压电路主要是对整流滤波之后的电流作进一步处理,使其电压更稳定,同时让整个电路具有 一定的负载能力,不会因为外部负载的变化而使输出电压发生变化。

220v转5v简单电路

220v转5v简单电路

220v转5v简单电路220V转5V简单电路是一种将高电压转换为低电压的电路。

在现代生活中,我们经常会使用一些需要低电压电源的设备,比如手机充电器、电脑电源适配器等。

这些设备通常需要5V的直流电源,而我们家庭中的电源一般是220V的交流电。

因此,我们需要一种方法将220V的交流电转换为5V的直流电,以供这些设备使用。

要实现这个目标,我们可以使用一个电源适配器。

电源适配器是一种将输入电源转换为特定输出电压和电流的装置。

在220V转5V 的电路中,电源适配器的作用就是将220V的交流电转换为5V的直流电。

电源适配器由输入端、输出端和转换电路组成。

输入端连接到家庭电源的插座上,输出端则连接到我们需要供电的设备上。

转换电路是电源适配器的核心部分,它负责将输入电压转换为输出电压。

在220V转5V的电路中,转换电路通常采用开关电源的设计。

开关电源是一种高效、稳定的电源转换装置,能够将高电压转换为低电压,并且能够在不同输入电压范围下工作。

开关电源的核心是一个开关管,它用来控制输入电压的开关状态。

当开关管导通时,输入电压通过变压器降压,然后经过整流电路变为直流电。

当开关管关闭时,变压器中的磁场能量释放,产生一个反向电压,使得输出电压维持在稳定的5V。

除了开关管和变压器,220V转5V的电路中还包括滤波电路和稳压电路。

滤波电路用来去除输入电压中的杂波和干扰,保证输出电压的稳定性和纯净性。

稳压电路则用来稳定输出电压,使其始终保持在5V。

在实际应用中,我们可以根据需要选择不同类型的电源适配器。

常见的电源适配器有插头式、桌面式、壁挂式等多种形式,适用于不同的使用场景。

此外,还可以根据设备的功率需求选择不同功率的电源适配器。

总的来说,220V转5V的简单电路通过电源适配器实现。

电源适配器采用开关电源的设计,通过开关管、变压器、滤波电路和稳压电路等组成,将高电压转换为低电压,以供低电压设备使用。

在选择电源适配器时,我们需要考虑设备的功率需求和适配器的类型。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

7805芯片电压输出电压为标准的5V ,应此选7805作为电源稳压芯片,78**系列的稳压集成块的极限输入电压是36V ,最低输入电压比输出电压高3-4V 。

还要考虑输出与输入间压差带来的功率损耗,所以一般输入为9-15V 之间。

取LM7805的输入端电压为10V , 变压器二次侧电压的有效值
V U
U 1.1119
.00==
考虑到变压器二次侧绕组及管子上的压降,变压器的二次侧电压大约要高10%,即V 2.2121.111.11=⨯
V U RM 8.2172.2122=⨯=
单片机及其他芯片引脚最大灌电流之和约为100 mA ,所以,流经二极管的平均电流
mA mA I I L D 1000012
1
21=⨯==
因此,可选择2C251D 整流二极管(其允许的最大电流If=150 mA ,最大反向电压VRM=100V )。

变压器变比138
.217220
≈=K
二次侧电流的有效A I 11.09
.01
.0==
取变压器的效率η=0.95
变压器的容量VA UI S 415.108.11.022.12/=÷⨯==η 选择容量为20 VA 的变压器。

一般滤波电容的设计原则是,取其放电时间常数R L C 是其充电周期的确3~5倍。

对于桥式整流电路,滤波电容C 的充电周期等于交流周期的一半,即
2
53C R L T
)~(≥
其中 Ω==
10005
.05
L R ,s f T 02.01==
令uF T 400R 2/4C L =⨯≥
取C=1000 uF 。

为了使输出的电压的脉动更小,可在LM7805CT 之前并联一个2000 uF 的滤波电容,构成π形滤波器。

因为要将220V交流电变成直流5V,可在电源电路末端添加LM7805CT稳压管,其一些参数如下:。
