快速接头基本知识.
快速接头基本知识
套筒:包括锁定装置（锁定球） 旳设备
套筒防护:又名拖动防护或钩 伤防护。某些接头球体前 面旳保护性环
管接件:用于连接软管接头或 设备旳转接头部件或软管 头转接头
迅速接头基本知识 - 压降
• 带阀旳迅速接头可能造成 系统出现压降。
迅速接头旳类型
快插式迅速接头 快插式迅速接头用一只 手就能够操作。只需将 螺纹短节推入接头承插， 就可完毕连接。要断开 连接，必须手动卸下套 筒才能够取下螺纹短节。
迅速接头基础知识
S.T.A.M.P.：
S
尺寸
T
温度
A
应用
M
介质
P
压力
迅速接头基础知识
S.T.A.M.P.： • 尺寸:
1.需要什么尺寸旳迅速接头？ 2.（尺寸一般与软管尺寸相同） 3.需要什么样旳端口连接？
用于水
迅速接头旳类型
双纹接头/接头端， 另一种位于外螺纹接 头端 • 主要用于液压
迅速接头旳类型
直通迅速接头 • 无阀 • 主要用于水，或要求
全速流动旳其他应用
迅速接头旳类型
手动迅速接头 • 必须手动卸下接头上
旳套筒方可连接或断 开螺纹短节。一般需 要两只手。
高压应用
• 油田设备 • 水下连接 • 试验台 • 救援设备（救生颚） • 卷边机 • 高压动力装置 • 千斤顶 • 建筑 • 铁路
直通接头应用
• 花园软管 • 冲洗系统 • 移动水箱管道 • 冲模 • 高压清洗机 • 仅用于中低等压力旳
液压应用
6600 系列应用
常规工业应用 汽车应用 自卸卡车 废物处置 采矿 铺沥青 造纸厂 钢铁冶炼 建筑
快速接头
快速接头百科名片快速接头快速接头，是一种不需要工具就能实现管路连通或断开的接头。
快速接头可分为：空气用快速接头、氧气燃料气体用快速接头、气体液体共用快速接头、油压用快速接头、惰性气体用快速接头、冷却水温油用快速接头、半导体快速接头。
目录1一、按用途形式可分为1、空气用快速接头12、氧气、燃料气体用快速接头13、气体、液体共用快速接头14、油压用快速接头15、惰性气体用快速接头16、冷却水、温油用快速接头17、半导体快速接头1二、按结构形式可分为1、两端开闭式12、两端开放式13、单路开闭式三、快速接头的相关功能介绍四、为什么要用快速接头呢？五、如何选定快速接头？六、快速接头分解图和分解说明展开编辑本段一、按用途形式可分为1、空气用快速接头主要用于空气配管、气动工具配件。
对应其用途，有丰富多样的本体材质、尺寸及安装形状多样。
使用注意事项：注意l 请不要用于流体以外的用途。
l 请不要用于适用流体以外的流体。
l 使用时不要超过最高使用压力。
l 不要在使用温度范围以外使用，防止造成密封材料的变形，易导致形成泄露。
l 不要进行人为的击打、弯曲、拉伸、防止造成破损。
l 不要在混入金属粉或砂尘等地方使用，可以在此处使用，沃尔特快速接头可以在很恶劣的工况下使用，并且保证使用寿命的长久。
l 如附着杂物会造成工作不良或泄漏。
l 请勿拆卸快速接头。
2、氧气、燃料气体用快速接头主要用于通用熔断器配管，具有流量大，耐久性，抗腐蚀性的特点。
主体材质、尺寸以及安装形状丰富多样。
使用注意事项：警告l 流体必须从套筒侧流向插头侧。
l 请使用管制螺纹的外螺纹用密封材料。
l 安装螺纹时，请不要超过最大紧固扭矩，防止造成破损。
l 请不要用于快速流体接头以外的用途。
l 请不要用于适用流体以外的流体。
l 请不要与其它公司产的快速流体接头相连接。
l 使用时不要超过最高使用压力限制。
l 不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。
快速接头
结构分类
两端开放
两端开闭
单路开闭
不链接时：当母体的套圈移到另一端时，不锈钢珠自动向外滚动，子体因母体与子体共同阀门弹簧力的作用 力运作下而断开，子体与母体的阀门各自闭合，瞬间阻断流体流动 。
链接时：当子体插入母体时，套圈在弹簧的作用下回到原来的位置，钢珠滚动锁紧子体紧密连接，同时母体 与子体的阀门互相推动而打开，流体流通，O型圈能完全阻断流体的渗漏 。
无泄漏的O形圈密封可用于真空和压力系统，可与其他进行互换。推入式连接使操作快捷方便，大面积的锁定 装置确保更牢固的夹住管茎。
全流量快速接头
最大工作压力414 bar (6000 psig)，不锈钢、碳钢和黄铜材质，光滑、开放式内腔，两端不带阀，使压降 最小于通用型模具接口。彻底实现模具互换操作的简单化，加强防锈功能，种类多样。 使用注意事项： 注意 请不要用于适用流体以外的流体。 使用时不要超过最高使用压力限制。 不要在使用温度范围以外使用，防止造成密封材料磨损或泄漏。 不要进行人为的击打、弯曲、拉伸、防止造成破损。 不要在混入金属粉或砂尘等地方使用，防止造成工作不良或泄漏。 螺纹类的安装，在安装时不要超过最大紧固扭矩，防止造成破损。 不要使用带裂缝的软管，防止造成泄漏或脱落。 如用于有震动、冲击的机器会造成耐久性降低。
特点
1、省时省力：通过快速接头拆断和连接油路时，动作简单、节省时间和人力。 2、省油：折断油路时，快速接头上的单向阀可封闭油路，油不会流出，避免油液、油压损失。 3、环保：快速接头折断和连接时，油不会洒漏，保护环境。 4、设备化整为零，方便运输：大型设备或是需要便于携带的液压工具，使用快速接头分拆后运输，到达目的 地后再组装使用。 5、经济：以上各种优点都为客户创造了经济价值。
主要用于离子冷却装置配管、酿酒装置、工作机器的切削油配管、洗车机器。通过简单的杠杆操作连接，可 输送液体、气体、粉末等。主体材质、尺寸以及安装形状丰富多样。
液压管快速接头的专业名词
液压管快速接头的专业名词
液压管快速接头，又称为快速管接头、快速接头，是一种方便快捷的管道连接器件。
它允许快速连接和分离液压管路，从而提高管道维修和更换的效率和速度。
以下是液压管快速接头的一些专业名词： 1. 油封：快速接头中的油封主要用于防止泄漏，通常由橡胶等材料制成。
2. 锁紧机构：液压管快速接头中的锁紧机构用于保证管道连接的牢固性和稳定性，通常由金属材料制成。
3. 附着剂：快速接头中的附着剂用于增强管道连接的粘附力，从而提高连接的安全性和可靠性。
4. 连接器：液压管快速接头的连接器是连接管路的主要部件，通常由金属材料制成，具有高强度和耐腐蚀性。
5. O型密封圈：快速接头中的O型密封圈用于防止液压系统中的液体泄漏，通常由橡胶等材料制成。
6. 手柄：液压管快速接头的手柄用于控制连接和分离管道，通常由金属材料制成，具有较高的耐磨性和耐腐蚀性。
7. 接头体：快速接头中的接头体是连接管道的主体部分，通常由金属材料制成，具有高强度和耐腐蚀性。
- 1 -。
快速接头基本知识
快速接头基本知识
快速接头那些事儿
前几天家里的水管裂了个大口子，水跟不要钱似的往外喷。
我当时就懵了，这可咋整？突然想起之前在五金店看到过的快速接头。
咱先说说啥是快速接头哈。
这东西就像个神奇的小助手，能快速把两根管子连接起来。
比如说那种塑料水管，有时候你想给花园浇水，管子长度不够，用快速接头就能轻松接上另一根管子，“咔哒”一下，就像给两个小伙伴牵上手一样简单。
我赶紧跑去五金店买快速接头。
到了店里，老板给我拿了几种不同的快速接头。
有那种小小的、看起来很精致的，适合比较细的管子；还有大一点、很结实的，估计能接上很粗的水管。
我拿起一个仔细端详，它的材质摸起来硬硬的，但是接口的地方又很光滑，不会刮到手。
我一边挑选，一边听老板给我介绍。
老板说：“这快速接头啊，用的时候可得注意方向，插反了可就接不上咯。
”我心里想，这就跟扣扣子似的，得对好眼儿。
我选了一个适合我家水管尺寸的快速接头，付了钱就往家跑。
回到家，我看着那还在喷水的水管，深吸一口气，准备动手。
我先把水管的水阀关了，水慢慢变小，最后不再喷了。
然后我把破了的地方剪掉，按照老板说的方法，把快速接头的两边分别套在两根水管上。
嘿，你还别说，真的很容易就接上了。
我打开水阀，一滴水都没有漏出来。
这快速接头可真是个好东西。
经过这次水管漏水事件，我算是彻底了解了它的用处。
以后家里再有这种管子连接的问题，我肯定第一时间就想到它。
它就像一个默默无闻的小英雄，在关键时刻发挥大作用。
说不定以后我还能成为一个快速接头使用小达人呢，哈哈！。

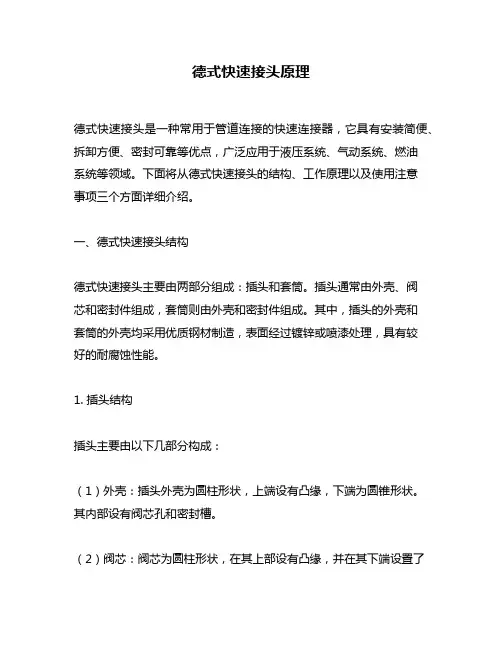

德式快速接头原理
德式快速接头原理德式快速接头是一种常用于管道连接的快速连接器，它具有安装简便、拆卸方便、密封可靠等优点，广泛应用于液压系统、气动系统、燃油系统等领域。
下面将从德式快速接头的结构、工作原理以及使用注意事项三个方面详细介绍。
一、德式快速接头结构德式快速接头主要由两部分组成：插头和套筒。
插头通常由外壳、阀芯和密封件组成，套筒则由外壳和密封件组成。
其中，插头的外壳和套筒的外壳均采用优质钢材制造，表面经过镀锌或喷漆处理，具有较好的耐腐蚀性能。
1. 插头结构插头主要由以下几部分构成：（1）外壳：插头外壳为圆柱形状，上端设有凸缘，下端为圆锥形状。
其内部设有阀芯孔和密封槽。
（2）阀芯：阀芯为圆柱形状，在其上部设有凸缘，并在其下端设置了密封面。
阀芯与外壳之间的空间为阀芯腔，用于控制流体的通断。
（3）密封件：插头内部设有两个密封件，一个位于阀芯凸缘下方，用于与套筒接触时实现密封；另一个位于外壳凸缘上方，用于与套筒接触时实现密封。
2. 套筒结构套筒主要由以下几部分构成：（1）外壳：套筒外壳为圆柱形状，上端设有凹槽，下端为圆锥形状。
其内部设有密封槽。
（2）密封件：套筒内部设有一个密封件，用于与插头接触时实现密封。
二、德式快速接头工作原理德式快速接头的工作原理主要是通过插头和套筒之间的相互配合来实现管道的连接和断开。
具体工作过程如下：1. 连接过程当插头插入套筒中时，首先会遇到套筒的密封面，并将其推开。
此时插头的阀芯会被压缩，并将阀芯腔中的流体排出。
当插头继续向下插入时，阀芯会被套筒的密封面推开，从而使阀芯腔中的流体进入管道中。
最后，插头的密封件与套筒的密封件接触，形成可靠的密封。
2. 断开过程当需要断开管道连接时，只需按下插头上的锁定按钮，将其向上拔出即可。
在拔出过程中，插头的阀芯会被弹起，从而使阀芯腔中的流体停止流动。
最后，插头与套筒分离。
三、德式快速接头使用注意事项在使用德式快速接头时需要注意以下几点：1. 安装前应检查插头和套筒是否有损坏或变形等情况，并清洗干净。
快速接头 原理
快速接头原理
快速接头是一种常见的连接元件，用于快速连接或断开两个管道或设备。
它通常由两个部件组成，即插头和插座。
插头上有一个凸起的雄性接头，而插座上有一个相应的凹槽来接收插头。
快速接头的原理是通过简单的推拉动作来连接和断开。
当插头插入插座时，凸起的接头与凹槽对齐，并在插入时产生一个点击声以确保连接牢固。
然后，通过推动插头，将其完全插入插座，直到两者紧密贴合为止。
当需要断开连接时，只需推动插头上的快速释放按钮，即可轻松分离插头和插座。
快速接头的设计使得连接和断开变得非常容易和快速。
它广泛应用于工业领域，如空气压缩机、液压系统、润滑系统等。
通过使用快速接头，可以节省时间、劳动力和成本，并提高工作效率。
快速接头原理
快速接头原理
快速接头原理是一种常用的连接方式，它允许快速且牢固地连接两个零件。
快速接头通常由两个部分组成：底座和头部。
底座固定在一个零件上，而头部固定在另一个零件上。
当底座和头部对齐时，它们可以通过插入或旋转的方式快速连接。
在底座和头部的连接部分，通常会设计有凸起和凹槽。
当底座和头部对齐时，凸起和凹槽可以互相契合，形成一个牢固的连接。
一些快速接头还提供了锁定机制，以进一步增强连接的稳定性。
快速接头的优点之一是它们的安装和拆卸速度非常快。
相比传统的螺纹连接或焊接连接，快速接头可以大大节省时间和劳动力。
此外，快速接头还具有较高的可重复使用性，可以反复拆卸和安装而不会损坏。
快速接头广泛应用于各个领域。
例如，它们常用于机械设备的组装和维修中，电气设备的连接，以及液体和气体管道的连接等。
由于其快速、可靠和方便的特点，快速接头已成为工程领域中常见的连接方式之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
快速接头基本知识 - 压降
• 带阀的快速接头可能导致 系统出现压降。 • 在介质流经内部阀时，这 些内部阀就像是河流中的 石头，会导致介质流中发 生“动荡” • 这会导致压强的些许损失， 该损失可以“压降”或 psid 为单位 • 测量组件前后的压强 • 用前面的压强减去后面的 压强 = psid
快速接头基础知识
S.T.A.M.P. • 介质 什么密封件和主体材料与系统的流体 兼容？ • 压力 1.应用的最大工作压力是多少？ 2.应用可承受的最大压降是多少？
气动快速接头的应用
• • • • • • • • 软管 卷轴 注塑装配线 救生索 工厂 气动空气 工具 呼吸空气
60 系列应用
• • • • 常规工业应用 汽车应用 工厂机器 生产设备
6600 系列应用
常规工业应用
汽车应用
自卸卡车 废物处置 采矿 铺沥青 造纸厂 钢铁冶炼
建筑
6100 系列应用
• 货车和非公路应用 • 拖车上的湿管 • 垃圾压缩机 • 路面压碎机 • 工厂 MRO 液压系统 • 钢铁厂 • 油井钻探设备
• 动力输出装置
• 低温工程
AG 应用
• • • • • • • 农业设备 林业设备 移动设备 钢厂机器 草坪设备 联合收割机 钻井工具
• 接头:又名承插、阴端、连接件、接头
体、内螺纹管接件和凹管接件等
•
螺纹短节:又名堵头、阀杆、凸形头、
连接件、阳螺纹管接件、探头、阳管接 件等
•
密封件:又名 O 型圈、弹性圈、衬垫、
垫圈
•
球体:接头总成的主要部件
•
阀总成:通常由阀、密封件、弹簧和阀
扣环组成。
快速接头基本知识 - 术语（续）
快速接头:又叫快速接头装置、 快速接头、快速连接接头、 快速断开、快速操作接头 和快速接件 套筒:包含锁定装置（锁定球） 的设备 套筒防护:又名拖动防护或钩 伤防护。某些接头球体前 面的保护性环 管接件:用于连接软管接头或 设备的转接头部件或软管 头转接头
S 尺寸
T
温度
A
应用
M
介质
P
压力
快速接头基础知识
S.T.A.M.P.：
• 尺寸:
1.需要什么尺寸的快速接头？
2.（尺寸通常与软管尺寸相同）
3.需要什么样的端口连接？
快速接头基础知识
• S.T.A.M.P.： • 温度: 介质温度和环境温度是多少？ • 应用: 1.对快速接头的功能性要求是什么？应用为静 态还是动态？ 2.应用中是否需要在承受压力的情况下连接和 断开快速接头？ 3.是否需要一个业内可互换的快速接头？ 4.应用是否考虑空气杂质和流体损耗问题？
高压应用
• • • • • • • • • 油田设备 水下连接 实验台 救援设备（救生颚） 卷边机 高压动力装置 千斤顶 建筑 铁路
直通接头应用
• • • • • • 花园软管 冲洗系统 移动水箱管道 冲模 高压清洗机 仅用于中低等压力的 液压应用
快速接头基本知识
快速接头的定义
快速连接/断开接头是 一种机械装置，在不 使用任何工具的情况
下，可以快速、简单、
保险地重复连接和断
开几乎任何流体或气
体管道。
竞争对手
1.NITTO-KOHKI 2.STAUBLI 3.FASTER 4.SNAP-TITE 5.COLDER
快速接头基本知识 - 术语
快速接头的类型
手动快速接头 • 必须手动卸下接头上 的套筒方可连接或断 开螺纹短节。通常需 要两只手。
快速接头的类型
快插式快速接头
快插式快速接头用一只
手就可以操作。只需将
螺纹短节推入接Байду номын сангаас承插，
就可完成连接。要断开 连接，必须手动卸下套 筒才可以取下螺纹短节。
快速接头基础知识
S.T.A.M.P.：
快速接头的类型
• 单截止快速接头 (SSO) • 有一个阀，位于内螺 纹接头/接头端 • 主要用于气动，有些 用于水
快速接头的类型
双截止快速接头 (DSO) • 有两个阀，一个位于 内螺纹接头/接头端， 另一个位于外螺纹接 头端
• 主要用于液压
快速接头的类型
直通快速接头 • 无阀 • 主要用于水，或要求 全速流动的其他应用
