二级减速器(机械设计基础课程设计)(完整版)
二级减速器课程设计(详细完整样版)
二级减速器课程设计(样版)一、课程简介●介绍二级减速器的基本概念、原理和应用领域。
强调其在机械传动系统中的重要性和作用。
二、原理与结构●详细介绍二级减速器的工作原理，并讲解其内部结构和组成部件。
包括齿轮的种类、齿轮传动的工作原理等。
三、齿轮计算与设计●介绍齿轮传动的计算方法，包括模数、齿轮比、啮合角等概念，并讲解如何进行齿轮的选型和设计。
四、二级减速器的优缺点●分析二级减速器的优势和限制，探讨其适用范围和特点。
同时介绍其他类型减速器的比较。
五、二级减速器的应用案例●展示二级减速器在各种机械传动系统中的实际应用案例，包括工业生产、交通运输、航空航天等领域。
六、选材与制造工艺●介绍二级减速器的常用材料选择原则，以及制造工艺和加工方法。
包括热处理、表面处理等关键技术。
七、维护与故障排除●详细讲解二级减速器的维护方法和注意事项，以及常见故障的排除方式。
强调定期检查和润滑的重要性。
八、创新发展趋势●探讨当前二级减速器领域的创新发展趋势，包括数字化技术的应用、轻量化设计和绿色制造的趋势等。
九、实践操作与实验●提供实际的二级减速器实验环节，让学生能够亲自操作和观察，加深对课程内容的理解和应用能力。
十、课程评估与学习成果●设计课程评估方式，包括考试、实验报告、项目作业等形式，以评估学生对二级减速器知识的掌握和应用能力。
十一、参考资料和资源●提供相关的参考书籍、学术论文和网上资源，供学生进一步学习和深入了解二级减速器的相关知识。
十二、学习支持与辅导●提供学生在学习过程中的支持和辅导，包括答疑时间、学习小组、实验室指导等形式，以促进学生的学习效果。
以上是关于二级减速器课程设计的详细完整版内容。
通过学习这门课程，学生将掌握二级减速器的原理与结构、齿轮计算与设计、应用案例、制造工艺等相关知识，培养他们在机械传动领域中的专业能力和实践技能。
同时，通过实践操作和实验环节，能够加深对所学知识的理解并培养解决问题的能力。
希望以上内容对您有所帮助。
机械设计基础(二级减速器)课程设计
机械设计基础课程设计设计课题：二级圆柱直齿轮减速器学号：310904030418姓名：廖翔专业班级：热能0904指导教师：杨现卿2012年1月13日课程设计说明书年级专业热能0904 学生姓名廖翔学号310904030418题目名称带式传输机的传动装置设计设计时间第17周～20周课程名称机械设计课程设计课程编号设计地点二号教学楼的二楼一、课程设计目的1.1 综合运用所学知识，进行设计实践，巩固、加深和扩展。
1.2 培养分析和解决设计简单机械的能力，为以后的学习打基础。
1.3 进行工程师的基本技能训练，计算、绘图、运用资料。
二、已知技术参数和条件2.1技术参数：输送带的牵引力：1800N输送带速度：2.0m/s卷筒直径：290mm工作年限：10年2.2工作条件：每日两班制工作，8h/班，大修期3年，每年300个工作日，输送带速度允许误差为±5%。
三、任务和要求3.1 绘制二级直齿圆柱齿轮减速器装配图1张；标题栏符合机械制图国家标准；3.2 绘制零件工作图2张（齿轮和轴）；3.3 编写设计计算说明书1份，计算数据应正确且与图纸统一。
3.4 图纸装订、说明书装订并装袋；四、参考资料和现有基础条件（包括实验室、主要仪器设备等）4.1 《机械设计基础》教材4.2 《机械设计课程设计》4.3 减速器实物；4.4 其他相关书籍五、进度安排指导教师（签字）：学生（签字）：注：1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效；2．此表1式3份，学生、指导教师、教研室各1份。
目录1 、系统总体方案设计 - 1 -1.1 电动机选择 - 1 -1.2 传动装置运动及动力参数计算 - 1 -2、传动零件的设计计算 - 3 -2.1 高速级齿轮的设计 - 3 -2.2 低速级齿轮的设计 - 6 -3、轴的设计 - 9 -3.1高速轴设计 - 9 -3.2中间轴设计 - 11 -4.键的设计与校核 - 17 -4.1高速轴上键的设计与校核 - 17 -4.2中间轴上键的设计与校核 - 17 -4.3低速轴上键的设计与校核 - 17 -5.滚动轴承的校核 - 19 -5.1计算高速轴的轴承 - 19 -5.2计算中间轴的轴承 - 19 -5.3计算低速轴的轴承 - 20 -6.箱体的设计及各部位附属零件的设计 - 21 - 6.1铸造减速箱体主要结构尺寸 - 21 -6.2各部位附属零件的设计 - 22 -6.3润滑方式的确定 - 23 -1 、系统总体方案设计1.1 电动机选择（1）选择电动机的类型和结构因为装置的载荷平稳，且在有粉尘的室内环境下工作，温度不超过35℃，因此可选用Y 系列三相异步电动机，它具有国际互换性，有防止粉尘、铁屑或其他杂物侵入电动机内部的特点，B级绝缘，工作环境也能满足要求。
二级减速器课程设计完整版
二级减速器课程设计完整版1. 引言减速器是机械传动系统中常见的关键部件之一，用于降低传动装置的转速并提高扭矩输出。
二级减速器作为一种常见的减速器类型，具有广泛的应用范围。
本文旨在通过设计一个完整的二级减速器课程，介绍二级减速器的原理、设计和应用。
2. 二级减速器原理介绍2.1 主要结构组成二级减速器通常由输入轴、输出轴、两级齿轮传动系统和壳体组成。
其中，输入轴将动力源的旋转运动传递给第一级齿轮组，第一级齿轮组再将运动传递给第二级齿轮组，最终通过输出轴输出。
2.2 工作原理当输入轴旋转时，第一级齿轮组将动力传递给第二级齿轮组，通过齿轮的啮合关系实现速度的减速和输出转矩的增大。
第一级齿轮组的齿比用于实现初级减速，第二级齿轮组的齿比则用于实现次级减速。
3. 二级减速器设计步骤3.1 确定设计参数根据具体的应用需求和要求，确定二级减速器的输入转速、输出转矩、减速比等设计参数。
3.2 齿轮选择和设计根据确定的设计参数，选择适当的齿轮材料和规格，并进行齿轮的设计计算。
考虑到齿轮的强度和耐久性，要确保齿轮的模数和齿数满足设计要求，并进行齿形的优化设计。
3.3 轴的设计根据齿轮的参数和要求，设计输入轴和输出轴，并选择适当的材料和尺寸。
在轴的设计过程中，要考虑到扭矩传递和轴的刚度等因素，确保轴能够稳定运行并传递足够的扭矩。
3.4 壳体设计根据齿轮和轴的尺寸，设计适当的壳体结构和外形，并考虑到装配、润滑和散热等因素。
壳体的设计需要保证齿轮和轴可以正确安装和定位，同时提供良好的密封性和机械强度。
4. 二级减速器应用案例以工业搅拌机为例，介绍二级减速器在实际应用中的情况。
工业搅拌机通常需要较大的转矩和较低的转速，因此二级减速器是一种理想的传动选择。
通过连接电动机和搅拌机装置，二级减速器能够将高速低扭矩的电动机输出转换为低速高扭矩的搅拌机运动。
5. 总结通过对二级减速器的课程设计，我们全面了解了二级减速器的原理、设计和应用。
机械课程设计【二级减速器】
一、设计题目：二级直齿圆柱齿轮减速器1． 要求：拟定传动关系：由电动机、V 带、减速器、联轴器、工作机构成。
2． 工作条件：双班工作，有轻微振动，小批量生产，单向传动，使用5年，运输带允许误差5%。
3． 知条件：运输带卷筒转速49r/min ， 减速箱输出轴功率p=3.25马力， 二、 传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成。
2. 特点：齿轮相对于轴承不对称分布，故沿轴向载荷分布不均匀，要求轴有较大的刚度。
3. 确定传动方案：考虑到电机转速高，传动功率大，将V 带设置在高速级。
其传动方案如下：η2η3η5η4η1I IIIIIIVPdPw三、 选择电机１. 计算电机所需功率dP ： 查手册第3页表1-7：1η－带传动效率：0.952η－每对轴承传动效率：0.99 3η－圆柱齿轮的传动效率：0.984η－联轴器的传动效率：0.993 5η—卷筒的传动效率：0.96说明：η－电机至工作机之间的传动装置的总效率：4212345ηηηηηη=∙∙∙∙=0.829 45w P P ηη=⨯⨯ P电=2.8826362确定电机转速：查指导书第7页表1：取V 带传动比i=2-4二级圆柱齿轮减速器传动比i=840所以电动机转速的可选范围是： N 电=N 卷筒*i 总=37*（2-4）*（8-40）=592-5920r/min 符合这一范围的转速有：750、1000、1500、3000根据电动机所需功率和转速查手册第155页表12-1有4种适用的电动机型号，因此有4种传动比方案如下：方案 电动机型号额定功率同步转速r/min 额定转速r/min重量 总传动比1 Y112M-2 4KW 3000 2890 45Kg 78.10 2 Y112M-44KW1500 1440 43Kg 38.91 3 Y132M1-6 4KW 1000 960 73Kg 25.94 4Y160M1-8 4KW750720118K 19.45g综合考虑电动机和传动装置的尺寸、重量、和带传动、减速器的传动比，可见第3种方案比较合适，因此选用电动机型号为Y112M-4.四 确定传动装置的总传动比和分配传动比：总传动比：i 总=N 电/N 卷筒=1440/49=29.18 分配传动比：取i 带=3.2 则i 减=i 总/i 带=9.11 取i 1=1.45i 2经计算i 1齿=3.644，i 2齿=2.5注：i 带为带轮传动比，1i 为高速级传动比，2i 为低速级传动比。
机械设计课程设计二级减速器
机械设计课程设计二级减速器一、教学目标本节课的教学目标是使学生掌握二级减速器的基本设计原理和方法，能够运用所学的知识进行简单的减速器设计。
具体目标如下：1.知识目标：（1）了解二级减速器的结构和工作原理；（2）掌握减速器的设计方法和步骤；（3）熟悉减速器设计中常用的标准和规范。
2.技能目标：（1）能够运用CAD软件进行减速器零件的绘制；（2）能够根据设计要求，计算并选择合适的齿轮模数、齿数等参数；（3）能够完成一级减速器的设计计算和图纸绘制。
3.情感态度价值观目标：（1）培养学生的团队合作意识和能力；（2）激发学生对机械设计的兴趣和热情；（3）培养学生的创新精神和实践能力。
二、教学内容本节课的教学内容主要包括以下几个部分：1.二级减速器的结构和工作原理；2.减速器的设计方法和步骤；3.减速器设计中常用的标准和规范；4.CAD软件在减速器设计中的应用；5.减速器设计实践操作。
三、教学方法为了达到本节课的教学目标，将采用以下几种教学方法：1.讲授法：通过讲解二级减速器的结构、工作原理、设计方法和步骤等基本知识，使学生掌握基本概念和理论。
2.案例分析法：通过分析具体的减速器设计案例，使学生了解减速器设计的过程和注意事项。
3.实验法：安排学生进行减速器设计实验，让学生动手实践，巩固所学知识。
4.讨论法：学生进行小组讨论，培养学生的团队合作意识和能力。
四、教学资源为了保证本节课的教学质量，将准备以下教学资源：1.教材：《机械设计基础》；2.参考书：相关减速器设计手册和论文；3.多媒体资料：减速器设计原理和步骤的PPT；4.实验设备：计算机、CAD软件、减速器设计实验器材。
以上教学资源将有助于实现本节课的教学目标，提高学生的学习效果。
五、教学评估本节课的评估方式将包括以下几个方面：1.平时表现：通过观察学生在课堂上的参与程度、提问回答、小组讨论等表现，评估学生的学习态度和积极性。
2.作业：布置相关的减速器设计作业，要求学生在规定时间内完成，通过评估作业的质量来评估学生的理解和掌握程度。
二级减速器课程设计(完整详细版)

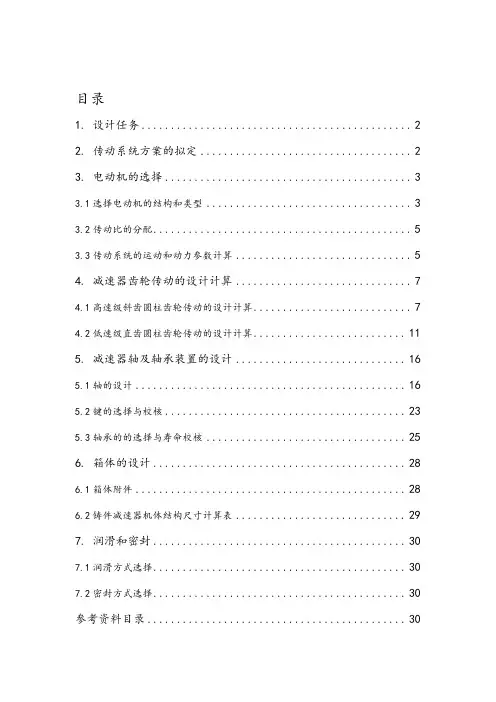

目录1. 设计任务 (2)2. 传动系统方案的拟定 (2)3. 电动机的选择 (3)3.1选择电动机的结构和类型 (3)3.2传动比的分配 (5)3.3传动系统的运动和动力参数计算 (5)4. 减速器齿轮传动的设计计算 (7)4.1高速级斜齿圆柱齿轮传动的设计计算 (7)4.2低速级直齿圆柱齿轮传动的设计计算 (11)5. 减速器轴及轴承装置的设计 (16)5.1轴的设计 (16)5.2键的选择与校核 (23)5.3轴承的的选择与寿命校核 (25)6. 箱体的设计 (28)6.1箱体附件 (28)6.2铸件减速器机体结构尺寸计算表 (29)7. 润滑和密封 (30)7.1润滑方式选择 (30)7.2密封方式选择 (30)参考资料目录 (30)1. 设计任务1.1设计任务设计带式输送机的传动系统，工作时有轻微冲击，输送带允许速度误差±4%，二班制，使用期限12年（每年工作日300天），连续单向运转，大修期三年，小批量生产。
1.2原始数据滚筒圆周力：900F N =输送带带速：%2.4(4)/v m s =±滚筒直径： 450mm1.3工作条件二班制，空载起动，有轻微冲击，连续单向运转，大修期三年；三相交流电源，电压为380/220V 。
2. 传动系统方案的拟定带式输送机传动系统方案如下图所示：带式输送机由电动机驱动。
电动机1通过联轴器2将动力传入两级齿轮减速选择电动机容量时应保证电动机的额定功率Pm 等于或大于工作机所需的电动机动率Pr 。
因工作时存在轻微冲击，电动机额定功率Pm 要大于Pr 。
由《机械设计课程设计（西安交通大学出版社）》表3—2所列Y 系列三相异步电动机技术数据中可以确定，满足选P m ≥P r 条件的电动机额定功率P m 应取为3kW 。
3.1.2确定电动机转速由已知条件计算滚筒工作转速 32.460101.91/min 3.1445010w v n r d π-⨯===⨯⨯ 传动系统总传动比mwn i n =由《机械设计（高等教育出版社）》表18—1查得，展开式两级圆柱齿轮减速器推荐传动比范围为 i=8~60，故电动机转速的可选范围为 (8~60)101.91815.28~6114.6/min m w n in r ==⨯=由《机械设计课程设计（西安交通大学出版社）》表3—2可以查得电动机数据如下表： 方案 电动机型号 额定功率（kw ） 满载转速(r/min) 总传动比1 Y100L-23 2880 28.262 Y100L2-43 1440 14.133 Y132S-6 3 960 9.42通过对以上方案比较可以看出：方案1选用的电动机转速最高、尺寸最小、重量最低、价格最低，总传动比为28.26。
机械设计课程设计二级减速器(详细版)
计算说明
题 目设计带式运输机传动装置两级圆锥-圆柱齿
轮减速器
专业班级
机械设计制造及其自动化专业X班
XXXXX
指导教师
XXXXXXXXX
XXXXX
西安文理学院
机械设计课程设计任务书
学生姓名
田银红
专业班级机械设计制造及其自动化专业08级
一班
指导教师
周毓明
何斌锋
教研室
机电系机电教研室
题目
异步电动机。它为卧式封闭结构。
1.2
(1)工作机的输出功率
Pw
Fv
1000w
空也斗
10000.96
(2)电动机输出功率Pd
Pd
Pw
传动装置的总效率
依次确定式中各效率:
个联轴器n=0.99、4个滚动轴承
n=0.98、圆柱齿轮传动
n=0.97、圆锥齿轮传动n=0.96。
n“、107.01r/min
co
n=0.99
n=0.98
n3=0-97
n=0.96
n0.84
n0.992
0.9840.970.960.84
•
3计算传动装置的运动和动力参数
3.1各轴转速•…
3.2各轴输入功率
3.3各轴转矩•…
4传动件的设计计算
6
4.1圆锥直齿轮设计
4.1.1选定齿轮齿轮类型、精度等级、材料及齿数
4.1.2按齿面接触强度设计
4.1.3校核齿根弯曲疲劳强度
4.1.4几何尺寸计算
•
4.2圆柱直齿齿轮设计
4.2.1选定齿轮精度等级、材料及齿数
设计带式运输机传动装置
传动系统图:
图一
机械课程设计二级减速器
加肋板 保证足够刚度 轴承旁螺栓尽量靠近
凸台
机座底凸缘宽应超过机体内壁
C2 C1 C2 C1
箱盖
剖分
面 箱座
具体步骤
1）轴承旁螺栓凸台尺寸确定； 2）大、小齿轮端盖外表面圆弧R底确定； 3）箱体螺栓布局（注意：不能布置在剖分面上） 4）油面高度及箱座中心高度H 5）定油沟尺寸（油润滑） 6）油标凸台结构（一般倾斜45°） 7）其它附件设计：作用、位置、大小
3）油底油面高度≧30~50，以保证足够的油量。
4）轴承盖选嵌入式结构。
5）齿轮与轴的结合方式可设计成齿轮与轴分离，也 可以成齿轮轴。
5.草图设计步骤
按中心距先画轴心线，再画轴及轴承， 先画箱内，后画箱外， 先粗画，后细画， 先画俯视图，再画主视图， 最后画侧视图。 布图上下左右要适当匀称。
正式装配图
机械设计课程设计
（设计计算部分）
一、设计目的
机械设计课程设计是高等工科院校机械类 本科学生第一次较全面的机械设计训练，也是 机械设计课程的一个重要的实践性教学环节。
其目的是：
1、综合运用先修课理论，培养分析和解决工 程实际问题的能力。
2、学习简单机械传动装置的设计原理和过程。
3、进行机械设计基本技能训练。（计算、绘 图、使用技术资料）
二、课程设计任务书
名称：带式输送机传动装置（二级圆柱齿轮减速器）。
要求：有轻微冲击,工作经常满载,原动机为电动机,齿轮 单向传动,单班制工作（每班8小时）,运输带速度误差为 ±5%,减速器使用寿命5年,每年按300天计,小批量生产,启 动载荷为名义载荷的1.5倍。
三、设计任务量 四、参考资料
传动系统简图 原始数据
(效率值查设计手册)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础课程程设计说明书设计题目：减速器学院：机电工程学院专业：机械设计制造及其自动化班级：10机制本一班设计者：许小文学号：100611017指导老师：夏翔2012年11月1日目录1. 设计目的 (1)2. 设计方案 (1)2.1技术与条件说明 (2)2.2设计要求 (2)3. 电机选择 (3)3.1 电动机类型的选择 (3)3.2 选择电动机的功率 (3)3.3 确定电动机的转速 (4)4. 装置运动动力参数计算 (5)4.1 传动装置总传动比和分配各级传动比 (5)4.2 传动装置的运动和动力参数计算 (5)5. 带传动设计 (7)5.1 确定计算功率 (7)5.2 选择V带带型 (7)5.3 确定带轮的基准直径d1d并验算带速 (7)5.4 确定V带的中心距a和基准长度L (7)5.5 验算小带轮上的包角 (8)5.6 计算带的根数z (8)5.7 计算单根V带的初拉力最小值 (9)5.8 计算压轴力F p (9)5.9 带轮设计 (9)6.齿轮设计 (10)6.1高速级齿轮设计 (10)6.2 低速级齿轮设计 (16)7.轴类零件设计 (22)7.1 I轴的设计计算 (22)7.2 II轴的设计计算 (25)7.3 III轴的设计计算 (30)8.轴承的寿命计算 (34)8.1 I轴上的轴承6208寿命计算 (34)8.2 II轴上轴承6211的寿命计算 (34)8.3 Ⅲ轴上轴承6214的寿命计算 (34)9.键连接的校核 (34)9.1 I轴上键的强度校核 (34)9.2 II轴上键的校核 (35)9.3 III轴上键的校核 (35)10.润滑及密封类型选择 (36)10.1 润滑方式 (36)10.2 密封类型的选择 (36)11.减速器附件设计 (36)11.1 观察孔及观察孔盖的选择与设计 (36)11.2 油面指示装置设计 (36)11.3 通气器的选择 (37)11.4 放油孔及螺塞的设计 (37)11.5 起吊环的设计 (37)11.6 起盖螺钉的选择 (37)11.7 定位销选择 (37)12.主要尺寸及数据 (37)13.心得体会 (39)14.参考文献 (40)1. 设计目的机械设计课程是培养学生具有机械设计能力的技术基础课。
课程设计则是机械设计课程的实践性教学环节，同时也是高等工科院校大多数专业学生第一次全面的设计能力训练，其目的是：（1）通过课程设计实践，树立正确的设计思想，增强创新意识，培养综合运用机械设计课程和其他先修课程的理论与实际知识去分析和解决机械设计问题的能力。
（2）学习机械设计的一般方法，掌握机械设计的一般规律。
（3）通过制定设计方案，合理选择传动机构和零件类型，正确计算零件工作能力，确定尺寸和掌握机械零件，以较全面的考虑制造工艺，使用和维护要求，之后进行结构设计，达到了解和掌握机械零件，机械传动装置或简单机械的设计过程和方法。
（4）学习进行机械设计基础技能的训练，例如：计算，绘图，查阅设计资料和手册，运用标准和规范等。
2. 设计方案及要求据所给题目：设计一带式输送机的传动装置（两级展开式圆柱直齿轮减速器）方案图如下：2.1技术与条件说明：1）传动装置的使用寿命预定为 8年每年按350天计算， 每天16小时计算；2）工作情况：单向运输，载荷平稳，室内工作，有粉尘，环境温度不超过35度；3）电动机的电源为三相交流电，电压为380/220伏；4）运动要求：输送带运动速度误差不超过%5；滚筒传动效率0.96；5）检修周期：半年小修，两年中修，四年大修。
2.2设计要求1）减速器装配图1张；2）零件图2张（低速级齿轮，低速级轴）；3）设计计算说明书一份，按指导老师的要求书写4）相关参数：T=1600N ·m ，V=0.6m/s ，D=400mm 。
1—输送带2—电动机3—V 带传动4—减速器5—联轴器3. 电机选择3.1 电动机类型的选择按工作要求和工作条件选用Y 系列鼠笼三相异步电动机。
其结构为全封闭自扇冷式结构，电压为380V 。
3.2 选择电动机的功率工作机有效功率P w =1000v F ⋅,根据任务书所给数据T=1600N ·m ，D=400mm 。
侧有F=D T 2=001.040016002⨯⨯=8000N;已知V=0.6m/s ，则有：P w =1000v F ⋅=10004.18000⨯=11.2KW 从电动机到工作机输送带之间的总效率为η∑=1η542342ηηηη⨯⨯⨯⨯ 式中1η，2η，3η，4η，5η分别为V 带传动效率, 滚动轴承效率，齿轮传动效率，联轴器效率，卷筒效率。
据《机械设计手册》知1η=0.95，2η=0.99，3η=0.97，4η=0.99，5η=0.96，则有：∑η=0.95⨯499.0⨯297.0⨯99.096.0⨯=0.816所以电动机所需的工作功率为：P d =∑η9.0w P =816.096.02.11⨯=13.73KW 取P d =14.0KW3.3 确定电动机的转速工作机卷筒的转速为n w =D v π100060⨯=min /88.66001.040014.34.1100060r =⨯⨯⨯⨯ 所以电动机转速的可选范围为n d =I ∑w n ⨯=（8~100）⨯66.88min /r=（535~66.88）min /r符合这一范围的同步转速有1000r/min 和1500r/min 二种，由于本次课程设计要求的电机同步转速是1000r/min 。
查书①表8-53, 比P d 大，且又比较接近P d 的电机功率为15KW,额定功率为15KW 的电机有以下几种。
将总传动比合理分传动比分配给V 带传动和减速器传动有两种传动方案，如下表所示：表3-3-1 电动机的数据及传动比电机型号 额定率（kW ） 同步转速min r 满载转速n min r 质量 （Kg ） 总传动比 Y160L-415 1500 1460 142 21.83 Y180M-615 1000 970 182 14.50综合考虑电动机和传动装置的尺寸、质量及价格等因素，方案一的虽然质量和价格稍低，但传动比过大，为使传动装置结构紧凑，方案一的故选用第二种传动方案，即选电机的型号为：Y180M-6，电动机的中心高,外形尺寸,轴的尺寸等都在书表8-53中查的。
如下表：表3-3-2 Y180M-6电动机的数据和安装尺寸 额定功率 P 0/KW 15 电动机的外伸轴的直径D/mm 48 满载转速n 0/(r/min) 1970 电动机的外伸轴长度E/mm110 额定扭矩 1.8电动机中心高 180 4. 装置运动动力参数计算4.1 传动装置总传动比和分配各级传动比1）传动装置总传动比 I ∑=5.1488.669700==w n n 2）分配到各级传动比因为I a =齿带i ⨯i 已知带传动比的合理范围为2~4。
故取V 带的传动比01i =2.,5，则I 齿8.501==i i a 分配减速器传动比，参考机械设计指导书图12分配齿轮传动比得高速级传动比0.212=i ，低速级传动比为9.20.28.523==i 4.2 传动装置的运动和动力参数计算电动机轴：转速：n 0=970min /r输入功率：P 0=P d =140KW输出转矩：T 0=9.5510⨯60n P d ⨯=9.55610⨯9700.14⨯ =1.38510⨯N mm ⋅Ⅰ轴（高速轴）转速：n 1=min /388min /r 5.29700r i n ==带 输入功率：P 1=P KW P 3.1396.00.1410010=⨯=⨯=⨯ηη输入转矩T 1==⨯⨯1161055.9n P 9.55610⨯mm N ⋅⨯=⨯51027.33883.13 Ⅱ轴（中间轴）转速：n 2=min /7.129.2388121r i n == 输入功率：P 2=P 97.099.076.5321121⨯⨯=⨯=⨯⨯ηηηP =12.77KW输入转矩：T 2==⨯⨯2261055.9n P 9.55610⨯mm N ⋅⨯=⨯5101.98.13377.12 Ⅲ轴（低速轴）转速：n 3=min /9.660.28.133232r i n == 输入功率：P =3P 97.099.05.5322232⨯⨯=⨯=⨯⨯ηηηP =5.28KW输入转矩： T 5633631075.166.916.121055.91055.9⨯=⨯⨯=⨯=n p N mm ⋅卷筒轴：转速：n min /9.66n 3r ==卷 输入功率：P 卷=P 342334ηηη⨯=⨯⨯P =12.2699.099.0⨯⨯ =11.7KW输入转矩：664461068.166.97.111055.91055.9⨯=⨯⨯=⨯=n p T 卷 N mm ⋅ 各轴运动和动力参数表4.15.带传动设计5.1 确定计算功率P ca据[2]表8-7查得工作情况系数K A =1.1。
故有： P ca =K A ⨯P KW 15.414.01.1=⨯= 5.2 选择V 带带型据P ca 和n 有[2]图8-11选用B 带。
