锻件与铸件区别
1、铸件的特点是容易获得其他方法不易获得的形状复杂的工件；铸件成本低；可以采用特殊工艺获得精密铸件，其表面不经加工即有理想的光洁度；铸件成形简单，比锻造价格便宜；但铸件内容易出现缺陷及非致密区,在强腐蚀及高压场合国内的技术一般不能保证锻件的质量.
锻件是使用锻打设备对棒料进行锻打成型，一般无法锻打出比较复杂的工件,需要较大的加工量，但锻件组织结构比较致密，不容易出现内部缺陷，因此广泛用于要求高的部件加工，如阀座、阀芯、阀杆等，在高压及强腐蚀合金阀门中，锻件阀体也被大量采用。
2、尽管铸造技术已经有了巨大的发展，并利用计算机技术辅助优化结构设计和浇铸过程的流体几何设计，但是要达到1类或2类接受标准的X射线/MT或PT质量要求仍然是极端困难的，而这些都是核电站、热电站或石化工业内的苛刻环境所要求的标准。
因此就需要进行焊接改进。
.
但是，在焊补后，铸件阀门的整体质量和可靠性就变得难于保证。
有时所有这些问题都遗留在铸件焊接金属框架里。
测试杆通常针对每个温度，但是它们的分析可能是不确定的。
即使圆形测试杆表明化学特性和物理特性是可接受的，逐渐本身仍然可能存在难于察觉的有损强度或防腐能力的内部缺陷。
.
根据锅炉法典第IX节定期检查的要求，在使用过程中需要定期进行检查的内容包括，铸件金属的补焊，管道焊缝。
焊补位置的纪录因此必须保存，所以在工厂运行过程中，故障发生可能与原始的制造条件和标准有关。
在铸造过程中，浇铸到模腔内的金属在凝固过程中可能会产生收缩、分离或气孔，这些问题使得“浇铸”铸件无法被苛刻环境应用领域所接受。
收缩发生在两个过程中，温度高于熔点的金属冷却时产生收缩，随后在凝固过程中进一步收缩。
第一次增加熔化金属补偿，但是固态冷却过程中的补偿就要靠加大尺寸。
.
分离，或熔化物的化学分离，是在模腔内壁固化出一层后的凝固过程中发生，在很长的温度变化期间，低流动性使得小固体颗粒-晶体-以树状结构形成和生长。
最初的晶体，紧靠着模腔内壁，合金含量最少。
在里面的核心部分，合金含量比较高，这使得预想的成分变得没有什么相似性。
在每个晶体枝杈内，也存在着微观偏析。
结果导致微孔、再生相沉淀和金属和非金属成分混杂。
在冷却过程中，溶液中的气体逸出造成多孔性，或被截留在晶体枝杈之间形成微小气孔。
此外，作为晶体固化和量的收缩，熔化物的替代品一定会沿着交错的晶体网络流过一段曲折的路程。
流动阻力可能太高，从而导致微孔和多孔。
铸件内部的其它一些缺点是，凝固过程中，在不均匀收缩造成的应力集中和接近熔点温度下金属的低强度的综合作用下，出现的清晰裂缝和热撕裂。
较低的铸造温度会形成冷疤，熔化金属出现的沙粒或炉渣的累积会导致污点。
低级的铸造作业也可能造成其它缺陷。
.
铸件的改进要满足X射线质量的要求就要靠缺陷部位的磨削，焊补，热处理和重复测试和检验。
即使在这种情况下，阀座和垫圈面或碰焊端可能会显示需要通过重焊和机加工的细线裂缝。
锻造的高温高压阀门具有更优异的性能
为什么选择锻件？
与铸件比较，锻件阀门的阀体具有更加均匀结构，更好的密度，更好的强度完整性，更好的尺寸特性，和更小的尺寸误差。
定向构造（管线）在整个强度和应力方面都比铸件具有更高的性能。
（图1和2）
高强度
热锻造促进在结晶和晶粒细化，使得材料能够达到最大可能的强度和一致性，并且件与件之间的变异最小。
颗粒流精密地沿着阀体轮廓流动，这些连续的流线有利于减少疲劳或常见故障的发生率。
结构完整性
锻造消除了内部缺陷，产生了连贯一致的金相组织，保证了优异的性能。
在应力和晶体内腐蚀问题严重的地方，锻件都能够保证较长的使用寿命和无故障服务。
可靠性
能够满足设计结构要求的锻件性一直是锻件最重要的优点之一，在某种程度上位于上述特性之首。
在尺寸和金相方面的一致性
闭模锻造的尺寸一致性造成关键壁厚的完全控制，避免了铸造工艺中铁心移位造成的缺陷。
.
通过优质，无分离钢锭和1万至3万吨压力机的冲击力保证了没有内部缺陷的、一致的金相结构。
.
锻件的质量保证
通过锻件的使用，以及其一致性和高质量，对于1类铸造部件的X射线需求就消失了。
美国海军在核潜艇和航空母舰上使用锻件作为部件时也持同样的态度。
对于锻件成品，ASME 法典的全部要求就是超声检验（U.T.），磁粉（M.T.）或液体渗透试验（P.T.）。
通过U.T.,M.T.,或P.T.方法发现的报废锻件，是非常罕见的。
部件的采购，其交货期是可以控制的，因此阀门的交货也就更可靠。
.
铸件和锻件阀体的定向构造比较
锻件在温度变化很大的环境下，其蠕变的抗疲劳强度比铸件高出3倍多。
锻件、铸件、冲压件的认识
1、（锻件）是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。
这种力量典型的通过使用铁锤或压力来实现。
铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。
在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。
锻件需要每片都是一致的，没有任何多孔性、多余空间、内含物或其他的瑕疵。
这种方法生产的元件，强度与重量比有一个高的比率。
这些元件通常被用在飞机结构中。
锻件的优点有可伸展的长度、可收缩的横截面；可收缩的长度、可伸展的横截面；可改变的长度、可改变的横截面。
锻件的种类有：自由锻造/手锻、热模锻/精密锻造、顶锻、滚锻和模锻。
2、（铸件）用铸造方法获得的金属物件，即把熔炼好的液态金属，用浇注、压射、吸入或其他方法注入预先准备好的铸型中，冷却后经落砂、清理和后处理，所得到的具有一定形状，尺寸和性能的物件。
3、（冲压件）通过冲床和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件的成形加工方法，得到的工件就是冲压件。
冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。
冲压和锻造同属塑性加工(或称压力加工)，合称锻压。
冲压的坯料主要是热轧和冷轧的钢板和钢带。
全世界的钢材中，有60～70%是板材，其中大部分是经过冲压制成成品。
汽车的车身、底盘、油箱、散热器片，锅炉的汽包、容器的壳体、电机、电器的铁芯硅钢片等都是冲压加工的。
仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。
冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。
冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。
由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔窝、凸台等。
冷冲压件一般不再经切削加工，或仅需要少量的切削加工。
热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。
如何区分压铸和锻压

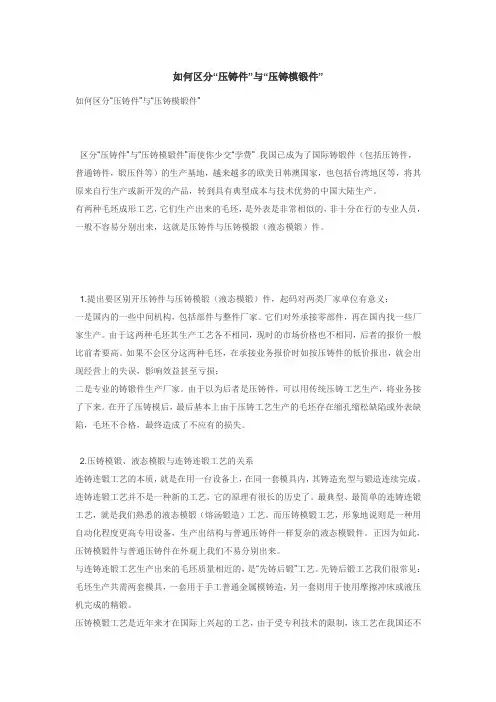

如何区分“压铸件”与“压铸模锻件”如何区分“压铸件”与“压铸模锻件”区分“压铸件”与“压铸模锻件”而使你少交“学费” 我国已成为了国际铸锻件（包括压铸件，普通铸件，锻压件等）的生产基地，越来越多的欧美日韩澳国家，也包括台湾地区等，将其原来自行生产或新开发的产品，转到具有典型成本与技术优势的中国大陆生产。
有两种毛坯成形工艺，它们生产出来的毛坯，是外表是非常相似的，非十分在行的专业人员，一般不容易分别出来，这就是压铸件与压铸模锻（液态模锻）件。
1.提出要区别开压铸件与压铸模锻（液态模锻）件，起码对两类厂家单位有意义：一是国内的一些中间机构，包括部件与整件厂家。
它们对外承接零部件，再在国内找一些厂家生产。
由于这两种毛坯其生产工艺各不相同，现时的市场价格也不相同，后者的报价一般比前者要高。
如果不会区分这两种毛坯，在承接业务报价时如按压铸件的低价报出，就会出现经营上的失误，影响效益甚至亏损；二是专业的铸锻件生产厂家。
由于以为后者是压铸件，可以用传统压铸工艺生产，将业务接了下来。
在开了压铸模后，最后基本上由于压铸工艺生产的毛坯存在缩孔缩松缺陷或外表缺陷，毛坯不合格，最终造成了不应有的损失。
2.压铸模锻、液态模锻与连铸连锻工艺的关系连铸连锻工艺的本质，就是在用一台设备上，在同一套模具内，其铸造充型与锻造连续完成。
连铸连锻工艺并不是一种新的工艺，它的原理有很长的历史了。
最典型、最简单的连铸连锻工艺，就是我们熟悉的液态模锻（熔汤锻造）工艺。
而压铸模锻工艺，形象地说则是一种用自动化程度更高专用设备，生产出结构与普通压铸件一样复杂的液态模锻件。
正因为如此，压铸模锻件与普通压铸件在外观上我们不易分别出来。
与连铸连锻工艺生产出来的毛坯质量相近的，是“先铸后锻”工艺。
先铸后锻工艺我们很常见：毛坯生产共需两套模具，一套用于手工普通金属模铸造，另一套则用于使用摩擦冲床或液压机完成的精锻。
压铸模锻工艺是近年来才在国际上兴起的工艺，由于受专利技术的限制，该工艺在我国还不多见。
锻件缺陷的主要特征及产生的原因
1锻造概述1.1锻造利用冲击力或静压力使加热后的坯料在锻压设备上、下砧之间产生塑性变形，以获得所需尺寸、形状和质量的锻件加工方法称为锻造。
常用的锻造方法为自由锻、模锻、胎模锻。
1.2自由锻利用冲击力或静压力使经过加热的金属在锻压设备的上、下砧间向四周自由流动产生塑性变形，获得所需锻件的加工方法称为自由锻。
自由锻分为手工锻造和机器锻造两种。
手工锻造只能生产小型锻件，机器锻造是自由锻。
1.3锻造特点1.3.1自由锻造所用工具和设备简单，通用性好，成本低。
同铸造毛坯相比，自由锻消除了缩孔、缩松、气孔等缺陷，使毛坯具有更高的力学性能。
锻件形状简单，操作灵活。
1.3.2锻件和铸件相比锻件的优点1.3.2.1金属经过锻造加工后能改善其组织结构和力学性能。
铸造组织经过锻造方法热加工变形后由于金属的变形和再结晶，使原来的粗大枝晶和柱状晶粒变为晶粒较细、大小均匀的等轴再结晶组织，使钢锭内原有的偏析、疏松、气孔、夹渣等压实和焊合，其组织变得更加紧密，提高了金属的塑性和力学性能。
1.3.2.2铸件的力学性能低于同材质的锻件力学性能。
此外，锻造加工能保证金属纤维组织的连续性，使锻件的纤维组织与锻件外形保持一致，金属流线完整，可保证零件具有良好的力学性能与长的使用寿命采用精密模锻、冷挤压、温挤压等工艺生产的锻件，都是铸件所无法比拟的。
1.3.2.3锻件是金属被施加压力，通过塑性变形塑造要求的形状或合适的压缩力的物件。
这种力量典型的通过使用铁锤或压力来实现。
铸件过程建造了精致的颗粒结构，并改进了金属的物理属性。
在零部件的现实使用中，一个正确的设计能使颗粒流在主压力的方向。
铸件是用各种铸造方法获得的金属成型物件，即把冶炼好的液态金属，用浇注、压射、吸入或其它浇铸方法注入预先准备好的铸型中，冷却后经落砂、清理和后处理等，所得到的具有一定形状，尺寸和性能的物件。
因此，它在重型机器及重要零件的制造上有特别重要的意义。
1.4应用领域自由锻造是靠人工操作来控制锻件的形状和尺寸的，所以锻件精度低，加工余量大，劳动强度大，生产率也不高，因此它主要应用于单件、小批量生产。
第8章锻件与铸件超声检测ppt课件
扫查灵敏度:在基准灵敏度的基础上再提高增益6dB。 8.2.6 缺陷的判别与测定 （1）缺陷回波达到距离—波幅曲线者； （2）底面回波幅度降低量≥12dB者； （3）不论缺陷回波高低，认为是线状或片状缺陷者。 缺陷位置与大小测定： a. 缺陷位置测定：由缺陷波前沿对应的水平刻度值来确定。 b. 缺陷面积测定：利用缺陷反射法判别缺陷时，用缺陷6dB法测定 缺
采用CSⅡ标准试块。 曲面检测面：采用CSⅢ标准试块测定因曲率不同引起的耦合损失。
8.1.4 扫描速度和灵敏度的调节
1. 扫描速度的调节
在试块上或在锻件上已知尺寸的部位上调节扫描速度。
2. 检测灵敏度的调节
扫查灵敏度不低于最大检测距离处的Φ2mm平底孔当量直径。
（1）底波调节法
应用条件: 锻件的被探部位厚度x≥3N，且具有平行底面或圆柱曲
底
波B1达到基准高，然后用“衰减器”增益 ΔdB。
扫查灵敏度:在基准灵敏度的基础上提高5～10dB。
（2）试块调试法 1）单直探头检测
当锻件的厚度x＜3N或由于几何形状所限或底面粗糙时， 根据检测要求选择相应的平底孔试块（CSⅠ、CSⅡ）调节 检测灵敏度。调节“增益”将试块平底孔的最大回波达到基 准高。 注意：当试块表面形状、粗糙度与锻件不同时，需进行耦 合补偿。当试块与工件的材质相差较大时，还应考虑介质衰 减补偿。 2）双晶直探头检测
边长为50mm的立方体内少于5个，回波高不小于Φ2mm的缺 陷。 缺陷的位置和大小测定：分散缺陷一般不太大，常用当量法 定量，同时要测定分散缺陷的位置。 分散缺陷类型：分散性的夹杂。
3. 密集缺陷
密集缺陷回波：示波屏上同时显示的缺陷回波很多，缺陷之 间的间隔很小，甚至连成一片。
区分普通压铸件与液态模锻件
连铸连锻工艺的本质，就是在用一台设备上，在同一套模具内，其铸造充型与锻造连续完成。 连铸连锻工艺并不是一种新的工艺，它的原理有很长的历史了。最典型、最简单的连铸连锻工艺，就是我们熟悉的液态模锻（熔汤锻造）工艺。而压铸模锻工艺，形象地说则是一种用自动化程度更高专用设备，生产出结构与普通压铸件一样复杂的液态模锻件。正因为如此，压铸模锻件与普通压铸件在外观上我们不易分别出来。 与连铸连锻工艺生产出来的毛坯质量相近的，是“先铸后锻”工艺。先铸后锻工艺我们很常见：毛坯生产共需两套模具，一套用于手工普通金属模铸造，另一套则用于使用摩擦冲床或液压机完成的精锻。 压铸模锻工艺是近年来才在国际上兴起的工艺，由于受专利技术的限制，该工艺在我国还不多见。广东肇庆鸿银机电科技有限公司是全国最早引入这项技术对外生产的。现已生产出包括跑车锻压活塞、小缸体、极限运动摩托车车架（6061材料）、小轮毂在内的各种毛坯。
4.如何区别这两种毛坯
从外形上，我们很难区别这两种工艺生产出来的毛坯。如果看到的是一只已加工后的零件，就更难区别了。 所以，我们只能倒过来分析与判断： 一是压铸件一般是“结构件”，而压铸模锻件则是“功能件”。“结构件”，与“功能件”是相对的。后者一般指要承受冲击、高温、压力、强度（力），以及要表面处理（如阳极氧化）、热处理（固熔强化）等。典型产品是发动机缸体、轮毂、活塞、连杆、刹车蹄、气动或液压阀体（如常见的三位五通阀）等。前者则如车门架、仪表面板、发动机外罩等。 二是从材料成份上判断。因为压铸件一般都是铸造类合金，对于其它牌号的合金，往往是用压铸模锻工艺生产。 三是从毛坯对其外表面的处理要求上判断。如铝压铸件，由于含有硅，且因压铸工艺生产出来的毛坯，外表面有显微气孔（俗称“水纹”），这种材料阳极氧化处理后表面会有“黑点”。所以，毛坯如要求阳极氧化，则这种毛坯都不会用普通压铸工艺生产。 四是从金相组织上进行判断。压铸件与压铸模锻件在金相上我们很容易区别。前者是枝晶状铸态组织，后者是均匀的破碎晶粒的锻态组织。
锻造和铸造的区别
锻造和铸造的区别
锻造与铸造都是用于制造器具的一个词语，但两者还是有区别的！
1、词语意义不同：
锻造：用锤击等方法，使在可塑状态下的金属材料成为具有一定形状和尺寸的工件，并改变它的物理性质。
只能制作外观简单的物件。
铸造：将金属熔化成液体后浇入模子里，经冷却凝固、清理后获得所需形状的铸件的加工方法。
可以制作形状复杂的各类物件。
2.制作工艺不同：
锻造：是一种利用锻压机械（人工锻打等）对金属坯料施加压力，使其产生塑性变形以获得具有一定机械性能、一定形状和尺寸锻件的加工方法
铸造：利用高温将金属融化，而后将液体金属浇铸到与零件形状相适应的铸造空腔中，待其冷却凝固后，以获得零件或毛坯的方法。
锻造与铸造的优缺点：
锻造优点：
通过锻造能消除金属在冶炼过程中产生的铸态疏松等缺陷，优化微观组织结构，同时由于保存了完整的金属流线，锻件的机械性能一般优于同样材料的铸件。
相关机械中负载高、工作条件严峻的重要零件，除形状较简单的可用轧制的板材、型材或焊接件外，多采用锻件。
锻造缺点：
在锻造生产中，易发生的外伤事故，因为是人工或者机器操作（失误风险！）
铸造优点:
1、可以生产形状复杂的零件，尤其是复杂内腔的毛坯。
2.适应性广，工业常用的金属材料均可铸造，几克到几百吨。
3.原材料来源广，价格低廉，如废钢、废件、切屑等。
铸造缺点:
1.机械性能不如锻件，如组织粗大，细节不完美等。
2.铸件质量不稳定，工序多，影响因素复杂，易产生许多缺陷。
铸造和锻造如何区别
个人收集整理仅供参考学习铸造和锻造如何区别铸造和锻造的区别：1、铸造：就是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件（零件或毛坯）的工艺过程。
现代机械制造工业的基础工艺。
铸造生产的毛坯成本低廉，对于形状复杂、特别是具有复杂内腔的零件，更能显示出它的经济性；同时它的适应性较广，且具有较好的综合机械性能。
但铸造生产所需的材料（如金属、木材、燃料、造型材料等）和设备（如冶金炉、混砂机、造型机、造芯机、落砂机、抛丸机、铸铁平板等）较多，且会产生粉尘、有害气体和噪声而污染环境。
铸造是人类掌握较早的一种金属热加工工艺，已有约6000年的历史。
公元前3200年，美索不达米亚出现铜青蛙铸件。
公元前13～前10世纪之间，中国已进入青铜铸件的全盛时期，工艺上已达到相当高的水平，如商代的重875千克的司母戊方鼎、战国的曾侯乙尊盘和西汉的透光镜等都是古代铸造的代表产品。
早期的铸造受陶器的影响较大，铸件大多为农业生产、宗教、生活等方面的工具或用具，艺术色彩较浓。
公元前513年，中国铸出了世界上最早见于文字记载的铸铁件——晋国铸鼎（约270千克重）。
公元8世纪前后，欧洲开始生产铸铁件。
18世纪的工业革命后，铸件进入为大工业服务的新时期。
进入20世纪，铸造的发展速度很快，先后开发出球墨铸铁，可锻铸铁，超低碳不锈钢以及铝铜、铝硅、铝镁合金，钛基、镍基合金等铸造金属材料，并发明了对灰铸铁进行孕育处理的新工艺。
50年代以后，出现了湿砂高压造型，化学硬化砂造型和造芯、负压造型以及其他特种铸造、抛丸清理等新工艺。
文档收集自网络，仅用于个人学习铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。
②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。
304铸件和锻件屈服强度对比分析
304铸件和锻件屈服强度对比分析
304不锈钢是一种常见的不锈钢材料，常用于制造各种零件和构件。
在制造过程中，常用的加工方法包括铸造和锻造，其中铸造常用于制造铸件，而锻造常用于制造锻件。
1. 材料结构：304铸件与304锻件在材料结构上有所差异。
铸件的结晶形态是由冷却速度决定的，通常具有不均匀的晶粒结构，可能存在凝固缺陷。
而锻件由于经历了高温下的塑性变形和冷却过程，通常具有更加均匀细小的晶粒结构。
2. 内在应力：铸件在制造过程中可能会产生内在应力，其中一部分可以通过热处理来消除，但某些残余应力可能会保留下来。
而锻件经历了锻造和热处理过程，可以更好地消除内在应力。
3. 强度：一般情况下，锻件的强度要高于铸件。
锻件由于经历了塑性变形和热处理过程，粒得到了细化，结构更加致密，因此锻件通常具有更高的屈服强度和抗拉强度。
4. 韧性：铸件相对于锻件在韧性方面更好。
铸件的晶粒较大且不均匀，使其具有较高的冲击吸能能力。
而锻件的晶粒细小，强度高，但韧性相对较差。
尽管304铸件和锻件在材料结构、内在应力、强度和韧性方面存在差异，但一般情况下，304锻件具有更高的屈服强度，而304铸件相对更具韧性。
选择适合的加工方法需要根据具体的应用需求和工艺要求进行评估和选择。
锻件和铸件的声速
锻件和铸件的声速一、引言声速是指声波在介质中传播的速度，是介质特性之一。
在工程领域，锻件和铸件是常见的金属加工方法，它们在声速方面存在一定的差异。
本文将就锻件和铸件的声速进行探讨和比较。
二、锻件的声速锻件是以金属材料为原料，通过加热后进行塑性变形而制成的工件。
在锻造过程中，金属材料被加热至可塑性状态，然后通过锤击或压力加工等方式进行变形。
由于锻件的晶粒结构经过塑性变形，其晶粒细化程度高，晶界密度大，因此具有较高的声速。
锻件的声速受到多种因素的影响，如材料的种类、温度、晶粒结构等。
通常情况下，锻件的声速较高，一般在4000~7000 m/s之间。
不同材料的锻件声速也有所差异，例如钢锻件的声速约为5900 m/s，而铝锻件的声速约为6300 m/s。
三、铸件的声速铸件是通过将熔化的金属倒入模具中，然后冷却凝固而制成的工件。
相对于锻件而言，铸件制造工艺更加简单，适用范围更广。
然而，由于铸件的制造过程中没有经过塑性变形，其晶粒结构相对较大，晶界密度较低，因此铸件的声速较低。
铸件的声速同样受到多种因素的影响，如材料的种类、温度、晶粒结构等。
一般情况下，铸件的声速较低，一般在2000~4000 m/s之间。
不同材料的铸件声速也有所差异，例如铸铁件的声速约为3400 m/s，而铝合金铸件的声速约为6300 m/s。
四、锻件和铸件声速的比较从以上介绍可以看出，锻件和铸件在声速方面存在一定的差异。
锻件由于经过塑性变形，晶粒细化程度高，晶界密度大，因此其声速较高；而铸件由于没有经过塑性变形，晶粒结构相对较大，晶界密度较低，因此其声速较低。
锻件和铸件的声速还受到材料种类、温度等因素的影响。
不同材料的锻件和铸件声速差异较大，因此在具体工程应用中需要根据实际情况选择合适的加工方法和材料。
总结：锻件和铸件是常见的金属加工方法，在声速方面存在一定的差异。
锻件由于经过塑性变形，晶粒细化程度高，晶界密度大，因此其声速较高；而铸件由于没有经过塑性变形，晶粒结构相对较大，晶界密度较低，因此其声速较低。
铸造阀门和锻造阀门区别
铸造阀门和锻造阀门区别铸造阀门就是浇铸所成的阀门，一般铸造的阀门压力等级都比较低(如PN16、PN25、PN40，但也有高压的，可以到1500Lb、、2500Lb)，口径大多数都为DN50以上。
锻造阀门就是锻打出来的，一般都是用在等级高的管路上，口径比较小，一般都在DN50以下。
铸造1、铸造：就是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件(零件或毛坯)的工艺过程。
现代机械制造工业的基础工艺。
2、铸造生产的毛坯成本低廉，对于形状复杂、特别是具有复杂内腔的零件，更能显示出它的经济性；同时它的适应性较广，且具有较好的综合机械性能。
3、但铸造生产所需的材料(如金属、木材、燃料、造型材料等)和设备(如冶金炉、混砂机、造型机、造芯机、落砂机、抛丸机、铸铁平板等)较多，且会产生粉尘、有害气体和噪声而污染环境。
4、铸造是人类掌握较早的一种金属热加工工艺，已有约6000年的历史。
公元前3200年，美索不达米亚出现铜青蛙铸件。
公元前13至公元前10世纪之间，中国已进入青铜铸件的全盛时期，工艺上已达到相当高的水平，如商代的重875千克的司母戊方鼎、战国的曾侯乙尊盘和西汉的透光镜等都是古代铸造的代表产品。
早期的铸造受陶器的影响较大，铸件大多为农业生产、宗教、生活等方面的工具或用具，艺术色彩较浓。
公元前513年，中国铸出了世界上最早见于文字记载的铸铁件——晋国铸鼎(约270千克重)。
公元8世纪前后，欧洲开始生产铸铁件。
18世纪的工业革命后，铸件进入为大工业服务的新时期。
进入20世纪，铸造的发展速度很快，先后开发出球墨铸铁，可锻铸铁，超低碳不锈钢以及铝铜、铝硅、铝镁合金，钛基、镍基合金等铸造金属材料，并发明了对灰铸铁进行孕育处理的新工艺。
50年代以后，出现了湿砂高压造型，化学硬化砂造型和造芯、负压造型以及其他特种铸造、抛丸清理等新工艺。
5、铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。
