利用TeklaStructures模板将焊接H型钢自动拆分为三块板
利用TeklaStructures模板将焊接H型钢自动拆分为三块
板
利用模板将焊接H型钢在材料表自动拆分为三块板
焊接H型钢是用三块钢板拼接而成，在我以前的公司焊接H型钢的截面都是用BH表示，比如500*300*8*12的焊接H型钢，在创建界面的时候将界面表示为
BH500*300*8*12，这样在工厂加工的时候，一看到BH开头的界面就知道是焊接H 型钢了，知道要用钢板拼接焊，至于三块板的具体大小，则由工厂自己去拆分，这个不难吧，小学生都会拆分。
而有很多公司则要求在图纸上直接将焊接H型钢拆分成三块板，如果真用三块板去手工建模会非常麻烦，节点也不好用，所以在XSTEEL下一般都只在材料表里利用模板自动拆分。
关于这方面的教程网上有很多，但有些要么写的有所保留(做详图的小心眼啊。
)，要么做出来的模板不那么尽善尽美，下面讲讲我是如何利用模板自动拆分。
先来看看具体效果:
模板下的具体效果:
分为2个部分来讲解这个模板，行规则和数值域属性
1、行规则:
这里主要是利用了2个行规则，第一个行规则用来实现自动搜索焊接H型钢，并将焊接H型钢自动拆分为三块板，第二个行规则则是用来正常实现其余零件的材料表功能，关键是第一个行规则了。
来看下第一个行规则如何定义:
这里使用了如下语句:
if (GetValue("CONTENTTYPE") == "PART"&&GetValue("PROFILE_TYPE") == "I"&&GetValue("PROFILE.SUBTYPE")=="对称焊缝") then
Output()
else
StepOut()
endif
GetValue("CONTENTTYPE") == "PART" 表示搜索图纸中出现的全部零件GetValue("PROFILE_TYPE") == "I" 表示搜索所有截面类型为I的零件
GetValue("PROFILE.SUBTYPE")=="对称焊缝" 表示搜索所有截面图表类型为对称焊接的零件
&& 表示“与”条件，及以上三个条件同时满足
可能很多人在做模板自动拆分三块板的时候没用过
“GetValue("PROFILE.SUBTYPE")=="对称焊缝" ”这个语句，这个语句使用前有个条件，就是像我在文章开头说的，在建模最开始定义截面的时候要把需要焊接的H型钢在创建截面的时候严格按照XSTEEL规则操作，即将其截面类型定义为“I 截面”，将截面图表类型定位为“对称焊缝”。
你可以说，我可以利用“抛光”这个选项，比如我将需要拆分为三块板的型钢，在“抛光”里填上3;在需要拆分为四块板的箱型，在“抛光”里填上4，等等等等方法，“抛光”里每个数字都有专门的代表含义。
你可以这么做，但比较啰唆点，不如把这工作交给电脑做快捷。
再来看看第二个行规则:
这个行规则使用如下语句:
if (GetValue("CONTENTTYPE") ==
"PART"&&GetValue("PROFILE.SUBTYPE")!="对称焊缝") then
Output()
else
StepOut()
endif
这是我偷懒的写法，只搜索了不是对称焊缝的零件。
其实这个搜索不是很严谨，因为本图中如果出现既是对称焊缝又是箱型的话，那么箱型钢就不会自动拆分了。
这是因为本人为了写教材求省事，不想那么去啰唆，所以只针对焊接H型钢
这一种情况，其他的多种情况同时出现的话，你可以利用同样的方法将规则完善即可，做 XSTEEL的人一定要学会举一反三、自己探索，别老想着可以吃现成的，那样你永远不会进步。
2、数值域属性
1)先来看看零件编号的数据值属性:
这里的公式我用了GetValue("PART_POS")+("-a")，同理，其他的数值域就是GetValue("PART_POS")+("-b")、GetValue("PART_POS")+("-c")，这样拆分后的三块板编号就依次为 xxxx-a，xxxx-b，xxxx-c，分别表示翼缘和腹板。
2)再来看看截面部分的数值域属性:
使用语句如下:
("PL")+int(GetValue("FLANGE_THICKNESS_U"))+("x")+int(GetValue("FLANG E_WIDTH_U
"))
(" ") 表示将内容转换成字符显示
int( ) 表示将取整，否则GetValue( ) 得出的数据会带有小数，比如
PL8.0*250.0 GetValue("FLANGE_THICKNESS_U")和GetValue("FLANGE_WIDTH_U") 表示取上翼缘的板厚和板宽
GetValue("FLANGE_LENGTH_B") 表示取上翼缘的长度
这样就完成了自动拆板的处理，这部分关键是使用int函数，我看到有些人不会处理如何小数，所以出来都是带了小数点，效果很不好。
其他的域属性都是常规做法，不啰唆了。
以上就是焊接H型钢自动模板拆分的详细做法，你还可以引申为自动拆分焊接箱型、十字型等等。
模板的功能很强大，关键是你要能想到，利用模板还把材料表可以自动实现箱型隔板电渣
焊衬垫块统计、箱型通长衬垫板统计、厚板的Z向要求自动添加等等功能，以后有空会将此部
分写成教程。
Tekla Structures 系统2016i教程
消息文件.............................................................. 44 自定义消息文件............................................................... 44
2.1 创建模型转储.......................................................... 78
2.2 将模型转储读取到新模型................................................ 79
3
Tekla Open API............................................. 81
初始化文件（.ini 文件）................................................ 6 典型初始化文件（.ini 文件）及其读取次序....................................... 6 全局默认环境设置 - env_global_default.ini.................................... 10 局部环境设置 - env_<environment>.ini......................................... 10 角色设置 - role_<role>.ini................................................... 10 要向 user.ini 文件添加高级选项............................................... 11 利用自定义初始化创建启动快捷方式............................................. 12 包括在自定义初始化文件中的初始化文件......................................... 13
Tekla使用技巧
1、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件PROFDB.BIN，它记录了你的截面信息。
你可以把它复制到系统目录下，D:\TeklaStructures\10.0\environments\china\profil2、如何使用参考模型？在下拉菜单属性——钢结构——参考模型里设置好参考模型的路径和文件名，再到零件——参考对象里把它导进来。
3、是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单编辑——复制——从模型命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。
修改状态编号到属性——状态编号里去改。
4、如何将定制好的一些数据（如模板、轴线、节点参数等）用于以后的工程？还有就是为什么我定制好的构件图纸、整体布置图等属性，在XSTEEL重启后，就完全恢复到未定制之前，是不是因为我修改完后没有用小写standard保存？你希望保存下来就需要给各种设置起个名字保存起来，需要启动是自动读取的话就必须用小写standard保存，所有这些文件都位于模型的ATTRIBUTES目录下，可以复制到系统目录下D:\TeklaStructures\10.0\environments\china\system以对其他模型起作用。
5、如何修改用户自定义节点的名称？没有办法改6、为何“布置...”完成表格后创建的图纸中所有表格均不见了，怎么解决？其中只要有一个位置关联不正确就会全部消失，这一般发生你修改原来的布置，例如原来B是基于A定位的，你把A换成C，却没有更新B的定位，就会发生什么都看不见的情况。
7、怎么将已存在的一个节点中的零件与其它构件连接定制参数化节点？在定制自定义节点时单选这个零件就可以，不过应该先把节点炸掉8、图纸创建完后所有视图都跑图框外了，挪好之后，右键“重置视图”其又恢复原状，是否可以将其固定不动？还有就是能否控制其在图框之内？所有的都跑到外面可能是因为你的整个图框本身是一个模板，XSTEEL的图纸内容默认是不可以放在模板内部的，你需要去布置里将图框模板的“透明”选项打开。
xsteel常见问题
焊接H型钢是用三块钢板拼接而成，在我以前的公司焊接H型钢的截面都是用BH表示，比如500*300*8*12的焊接H型钢，在创建界面的时候将界面表示为BH500*300*8*12，这样在工厂加工的时候，一看到BH开头的界面就知道是焊接H型钢了，知道要用钢板拼接焊，至于三块板的具体大小，则由工厂自己去拆分，这个不难吧，小学生都会拆分。
而有很多公司则要求在图纸上直接将焊接H型钢拆分成三块板，如果真用三块板去手工建模会非常麻烦，节点也不好用，所以在XSTEEL下一般都只在材料表里利用模板自动拆分。
用模板将焊接H型钢在材料表自动拆分三块板焊接H型钢是用三块钢板拼接而成，用BH表示，比如500*300*8*12的焊接H型钢，在创建界面的时候将界面表示为BH500*300*8*12很多公司要求在图纸上直接将焊接H型钢拆分成三块板，如果真用三块板去手工建模会非常麻烦，节点也不好用，所以在XSTEEL下一般都只在材料表里利用模板自动拆分。
下面讲讲如何利用模板自动拆分。
先来看看具体效果：模板下的具体效果：分为2个部分来讲解这个模板，行规则和数值域属性1、行规则：这里主要是利用了2个行规则，第一个行规则用来实现自动搜索焊接H型钢，并将焊接H型钢自动拆分为三块板，第二个行规则则是用来正常实现其余零件的材料表功能，关键是第一个行规则了。
来看下第一个行规则如何定义：这里使用了如下语句：if (GetValue("CONTENTTYPE") == "PART"&&GetValue("PROFILE_TYPE") == "I"&&GetValue("PROFILE.SUBTYPE")=="对称焊缝") thenOutput()elseStepOut()endifGetValue("CONTENTTYPE") == "PART" 表示搜索图纸中出现的全部零件GetValue("PROFILE_TYPE") == "I" 表示搜索所有截面类型为I的零件GetValue("PROFILE.SUBTYPE")=="对称焊缝" 表示搜索所有截面图表类型为对称焊接的零件&& 表示“与”条件，及以上三个条件同时满足可能很多人在做模板自动拆分三块板的时候没用过“GetValue("PROFILE.SUBTYPE")=="对称焊缝" ”这个语句，这个语句使用前有个条件，就是像我在文章开头说的，在建模最开始定义截面的时候要把需要焊接的H型钢在创建截面的时候严格按照XSTEEL规则操作，即将其截面类型定义为“I截面”，将截面图表类型定位为“对称焊缝”。
TeklaStructuresXsteel学习教程160集高速下载
TeklaStructuresXsteel学习教程160集高速下载Tekla Structures Xsteel学习教程160集教程，好教程极少，值得珍惜第001课：Xsteel软件简介第002课：Xsteel软件安装和免费注册方法步骤第003课：Xsteel软件工具栏的认识一第004课：Xsteel软件工具栏的认识二第005课：Xsteel软件工具栏的认识三第006课：Xsteel软件工具栏的认识四第007课：Xsteel软件工具栏的认识五第008课：Xsteel轴线视图的创建第009课：Xsteel软件系统节点讲解一第010课：Xsteel软件系统节点讲解二第011课：Xsteel软件系统节点讲解三第012课：Xsteel软件系统节点的衍化第013课：Xsteel软件高级设置及螺栓的创建第014课：Xsteel软件自定义节点一第015课：Xsteel软件自定义节点二第016课：Xsteel软件自定义节点三第017课：Xsteel软件自定义节点INP文件的编辑第018课：Xsteel添加材质库和型钢库一第019课：Xsteel添加材质库和型钢库二第020课：Xsteel软件平台模型和清单第021课：Xsteel轴线、视图的创建及参数设置第022课：Xsteel自定义门钢型材第023课：Xstee特殊材质的添加第024课：Xstee自定义螺栓、螺钉等紧固件第025课：Xstee门钢编号规则详讲第026课：Xstee系统选项设置第027课：Xsteel门钢柱的创建思路技巧讲解第028课：Xsteel吊车梁牛腿的创建思路技巧讲解第029课：Xsteel门钢梁的创建思路技巧讲解第030课：Xsteel抗风柱的创建思路技巧讲解第031课：Xsteel门钢屋面檀条的创建思路技巧讲解第032课：Xsteel门钢檀条节点详讲第033课：Xsteel门钢墙面檀条的创建思路技巧讲解第034课：Xsteel门钢柱脚节点详讲第035课：Xsteel抗风柱侧檀条的创建思路技巧讲解第036课：Xsteel门窗框架及其节点的创建思路技巧讲解第037课：Xsteel 门钢拉条的创建思路技巧讲解第038课：Xsteel 门钢拉条的创建思路技巧讲解第039课：Xsteel 搭建门式钢架三维建模第一节第040课：Xsteel 搭建门式钢架三维建模第二节第041课：Xsteel 搭建门式钢架三维建模第三节第042课：Xsteel 搭建门式钢架三维建模第四节第043课：Xsteel 搭建框架结构三维建模第五节第044课：Xsteel 搭建框架结构三维建模第六节第045课：Xsteel 搭建门式钢架和框架结构三维建模第七节第046课：Xsteel 搭建门式钢架和框架结构三维建模第八节第047课：Xsteel 搭建门式钢架和框架结构三维建模第九节第048课：Xsteel 搭建门式钢架和框架结构三维建模第十节第049课：Xsteel 搭建门式钢架和框架结构三维建模第十一节第050课：Xsteel 门式钢架和框架结构材料清单生成第十三节第051课：Xsteel 工程出图详细讲解第十四节第052课：Xsteel 工程出图详细讲解第十五节第053课：Xsteel 工程出图详细讲解第十六节第054课：Xsteel 工程出图详细讲解第十七节第055课：Xsteel 工程出图详细讲解第十八节第056课：Xsteel 管桁架结构三维建模案例讲解一第057课：Xsteel 管桁架结构三维建模案例讲解二第058课：Xsteel 门式钢架和框架结构自定义节点运用第059课：Xsteel 柱底节点参数化第060课：Xsteel 节点参数化第061课：Xsteel 组件参数化第062课：Xsteel 清单模板创建第063课：Xsteel 材料表模板创建一第064课：Xsteel 材料表模板创建三第065课：Xsteel 材料表（H型钢拆成三块板）模板创建四第066课：Xsteel 材料表（螺栓表）模板五第067课：Xsteel 图框模板创建一第068课：Xsteel 图框模板创建二第069课：Xsteel 图纸的布局第070课：Xsteel 数控切割套料与CNC程序的自动生成方法第071课：Xsteel 典型复杂异形结构三维建模思路技巧一第072课：Xsteel 典型复杂异形结构三维建模思路技巧二第073课：Xsteel 典型复杂异形结构三维建模思路技巧三第074课：Xsteel 关于出图编号的思路技巧讲解一第075课：Xsteel 关于出图编号的思路技巧讲解二第076课：Xsteel 图纸克隆与注意事项第077课：Xsteel 图纸模板与属性的克隆第078课：Xsteel 软件安装与多用户服务器配置问题第079课：Xsteel 双多图框定义具体设置第080课：Xsteel宏的应用与开发一第081课：Xsteel宏的应用与开发二第082课：Xsteel图纸的输出及状态编号的应用第083课：Xsteel过滤的妙用补充讲解第084课 Xsteel 综合实例讲解一第085课 Xsteel 综合实例讲解二第086课 Xsteel 综合实例讲解三第087课 Xsteel 综合实例讲解四第088课 Xsteel楼梯栏杆案例一第089课 Xsteel楼梯栏杆案例二第090课 Xsteel门刚建模案例第091课 Xsteel自定义截面案例一第092课 Xsteel自定义截面案例二第093课 Xsteel自定义型材(变截面第094课 Xsteel图纸中的螺栓第095课 Xsteel球体的创建一第096课 Xsteel球体的创建二第097课 Xsteel实心球制作第098课 Xsteel系统截面制作球第099课：XSTEE环形制作实例第100课 Xsteel门式钢架建模（与CAD的组合使用）一第101课 Xsteel门式钢架建模（与CAD的组合使用）二第102课 Xsteel多件图的创建技巧一第103课 Xsteel多件图的创建技巧二第104课 Xsteel多件图的创建技巧三第105课：Xsteel布置图、构件图、零件图、多件图的创建补充讲解第106课：Xsteel图纸开关补充详讲一第107课：Xsteel图纸开关补充详讲二第108课：Xsteel图纸开关补充详讲三第109课：Xsteel图纸开关补充详讲四第110课：Xsteel图纸开关补充详讲五第111课：Xsteel图纸开关补充详讲六第112课：Xsteel图纸开关补充详讲七第113课：Xsteel图纸开关补充详讲八第114课：Xsteel符号编辑器第115课：Xsteel镜像对编号的影响第116课：Xsteel修改型材库第117课：Xsteel螺栓数据库第118课：XSTEE各类Xsteel文件属性一第119课：XSTEE各类Xsteel文件属性二第120课：XSTEE创建索引平面第121课：XSTEE参数化节点实例一第122课：XSTEE参数化节点实例二第123课：XSTEE参数化节点实例三第124课 Xsteel自定义型材(变截面)案例第125课 Xsteel建模顺序对图纸的影响第126课：Xsteel13.0 图纸开关1及图纸快捷方式第127课：Xsteel安装图的生成思路及图纸的一分为二第128课：Xsteel避免构件安装错误的三种方法第129课：Xsteel学员问题解答之一第130课：Xsteel学员问题解答之二第131课：Xsteel学员问题解答之三第132课：Xsteel学员问题解答之四第133课：Xsteel后续教程多用户第134课：Xsteel工程设置第135课：Xsteel接口及多用户第136课：Xsteel图纸开关第137课：Xsteel图纸开关及图纸快捷方式第138课：Xsteel模板后续一第139课：Xsteel模板后续二第140课：Xsteel模板及布局后续三第141课：Xsteel环境变量一第142课：Xsteel环境变量二第143课：Xsteel螺栓库及扩充自定义属性对话框第144课：Xsteel（16.0版本）系统文件介绍一第145课：Xsteel（16.0版本）系统文件介绍二第146课：Xsteel（16.0版本）系统文件介绍三第147课：Xsteel（16.0版本）Xsteel菜单介绍一第148课：Xsteel（16.0版本）Xsteel菜单介绍二第149课：Xsteel（16.0版本）Xsteel菜单介绍三第150课：Xsteel（16.0版本）Xsteel菜单介绍四第151课：Xsteel（16.0版本）Xsteel菜单介绍五第152课：Xsteel（16.0版本）Xsteel节点介绍一第153课：Xsteel（16.0版本）Xsteel节点介绍二第154课：Xsteel（16.0版本）Xsteel节点介绍三第155课：Xsteel（16.0版本）Xsteel节点介绍四第156课：Xsteel（16.0版本）图纸介绍一第157课：Xsteel（16.0版本）图纸介绍二第158课：Xsteel（16.0版本）图纸介绍三第159课：Xsteel（16.0版本）图纸介绍四第160课：Xsteel（16.0版本）图纸介绍五。

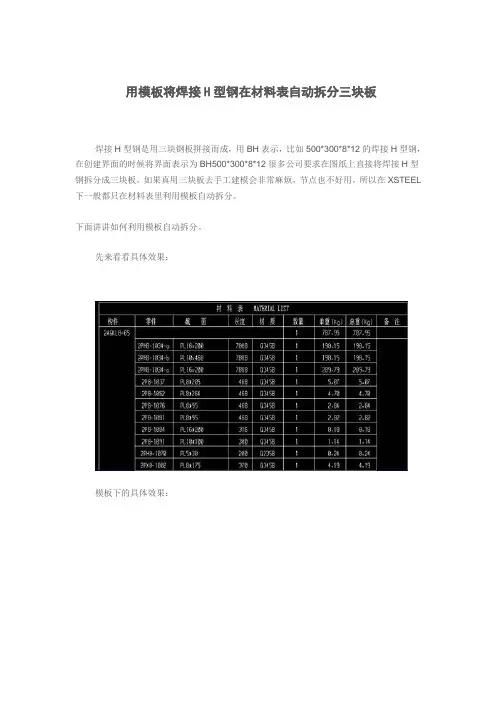

Tekla Structures用模板将焊接H型钢在材料表自动拆分三块板
用模板将焊接H型钢在材料表自动拆分三块板焊接H型钢是用三块钢板拼接而成，用BH表示，比如500*300*8*12的焊接H型钢，在创建界面的时候将界面表示为BH500*300*8*12很多公司要求在图纸上直接将焊接H型钢拆分成三块板，如果真用三块板去手工建模会非常麻烦，节点也不好用，所以在XSTEEL 下一般都只在材料表里利用模板自动拆分。
下面讲讲如何利用模板自动拆分。
先来看看具体效果：模板下的具体效果：分为2个部分来讲解这个模板，行规则和数值域属性1、行规则：这里主要是利用了2个行规则，第一个行规则用来实现自动搜索焊接H型钢，并将焊接H 型钢自动拆分为三块板，第二个行规则则是用来正常实现其余零件的材料表功能，关键是第一个行规则了。
来看下第一个行规则如何定义：这里使用了如下语句：if (GetValue("CONTENTTYPE") == "PART"&&GetValue("PROFILE_TYPE") =="I"&&GetValue("PROFILE.SUBTYPE")=="对称焊缝") thenOutput()elseStepOut()endifGetValue("CONTENTTYPE") == "PART" 表示搜索图纸中出现的全部零件GetValue("PROFILE_TYPE") == "I" 表示搜索所有截面类型为I的零件GetValue("PROFILE.SUBTYPE")=="对称焊缝" 表示搜索所有截面图表类型为对称焊接的零件&& 表示“与”条件，及以上三个条件同时满足可能很多人在做模板自动拆分三块板的时候没用过“GetValue("PROFILE.SUBTYPE")=="对称焊缝" ”这个语句，这个语句使用前有个条件，就是像我在文章开头说的，在建模最开始定义截面的时候要把需要焊接的H型钢在创建截面的时候严格按照XSTEEL规则操作，即将其截面类型定义为“I截面”，将截面图表类型定位为“对称焊缝”。

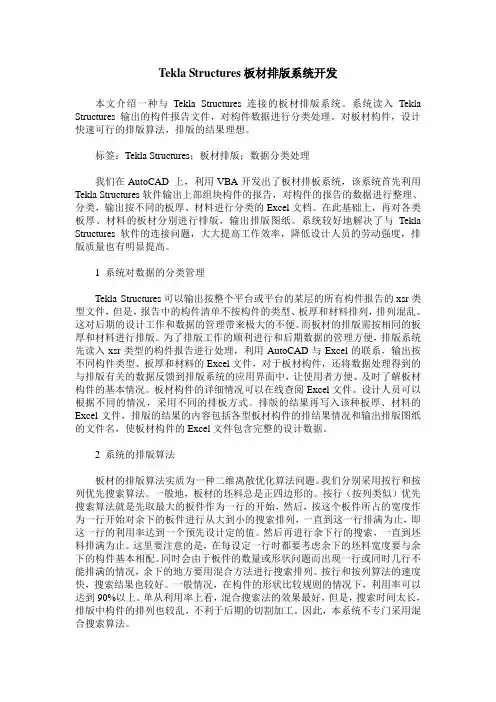

Tekla Structures板材排版系统开发
